装配图知识试卷答案国内大全

拆去零件
、
与螺母、垫圈、键
11 10 9 8 7 6 5 4 3 2 1 序号
仪表车床尾架
姓名
班级
学号
118
读仪表车床尾座装配图并回答问题
（1）件6的左右移动是靠转动件 19 、 14 通过键使件 10 转动，再通过螺母作用使件 8、2 做轴向移动来实现的。（2）螺钉9的主要作用是固定件2与件8 。（3）转动手轮，件6将伸出或缩进。顺时针转动时，件6 向左动。（4）件2和件9之间靠螺纹固定。（5）当件6移到需要位置后，为防止其做轴向移动，此时应旋转件 7 和件 17 ，使件 15 和件 18 将件 6 夹紧。（6）件7做顺时针转动时，件15、件18对件2是夹紧还是松开？夹紧。（7）件23的主要作用是限制件2轴向移动的范围。（8）图中标有 A 的零件是件 22 ，标有 B 的零件是件 2 ，标有 C 的零件是件 6 。（9）在件 1 上标有D 的符号。 2Xφ17 ，总体尺寸（10）在装配图中规格尺寸是 150 ，安装尺寸是 18 ? 是 356 、 150 、 246 。
拆装顺序： 5、2、3、4、6、7、8；13、9、12、11、10、14 。
10.8.4.看装配图举例 (三)归纳总结
5 4 3
25 85 115
看球心阀装配图
通过球心阀左右两端法兰上的孔，用螺栓即可将球心阀安装固定在管路上。在图示情况下，球心内孔的轴线与阀体及阀体接头内孔的轴线呈垂直相交状态。此时液体通路被球心阻塞，呈关闭断流状态。若转动扳手 9 ，扳手左端的方孔带动阀杆旋转，阀杆带动球心旋转，球心内孔与阀体内孔、阀体接头内孔逐渐接通。当板手旋转至90°时，球心内孔轴线与阀体内孔、阀体接头内孔轴线重合。此时液体的阻力最小，流过阀的流量为最大。

零件图与装配图题库

18、根据基准的作用不同，可将基准分为工艺基准设计两类
19、一组完整的零件图包括视图尺寸技术要求标题栏
20、一张完整的零件图应该包括视图，尺寸，技术要求，标题栏。
21、公差等级是确定精度的等级
22、标准公差分20各等级，等级依次降级；其中IT表示标准公差，阿拉伯数字表示公差等级。
23、箱体由腔体和底板两部分组成.
42、箱座类一件件包括各种箱体,油泵泵体,车床尾座等.
43、机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.
44、标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.
45、当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在图样右上方,并在前面加注其余两字.
8、标准公差是国家标准所列的用以确定公差带大小的任一公差。
9、对于一定的基本尺寸，公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。
10、配合分为间隙、过渡、过盈
11、配合的基准制有基孔制和基轴制两种。优先选用基孔制。
12、形状公差项目有直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度六种。
13、位置公差是指被测要素的位置对其基准要素的变动量。理想位置由基准要素确定。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
14、位置公差项目有平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动八种。
15、一张完整的装配图应具有下列四部分内容一组图形、一组尺寸、技术要求、标题栏和明细栏。
16、装配图中常采用的特殊表达方法有拆卸画法、假想画法、夸大画法、展开画法、简化画法、单独表达某零件等。

钳工装配试题及答案

钳工装配试题及答案一、选择题1. 钳工装配中，常用的定位方法不包括以下哪一项？A. 划线定位B. 样板定位C. 直接定位D. 随机定位答案：D2. 在进行钳工装配时，以下哪个工具不适用于紧固螺栓？A. 扳手B. 套筒C. 锤子D. 螺丝刀答案：C3. 下列哪项不是钳工装配的基本操作？A. 锉削B. 锯削C. 焊接D. 钻孔答案：C二、判断题1. 钳工装配时，所有零件都必须经过精确测量才能进行装配。

（）答案：正确2. 在装配过程中，为了加快进度，可以忽略某些装配顺序。

（）答案：错误3. 钳工装配时，所有螺栓的紧固都应一次性拧紧到规定力矩。

（）答案：错误三、简答题1. 简述钳工装配中“三检制”的内容是什么？答案：钳工装配中的“三检制”包括自检、互检和专检。

自检是指操作者在装配过程中对每一个步骤进行的检查；互检是指同组操作者之间相互检查对方的工作；专检是指由专业人员或检验员对装配质量进行的检查。

2. 在钳工装配过程中，为什么要进行划线作业？答案：划线作业在钳工装配中是为了确定零件的相对位置和尺寸，确保装配的准确性。

通过划线可以清晰地标示出需要加工或装配的具体部位，避免装配错误，提高装配效率和质量。

四、计算题1. 如果一个机器部件需要装配8个M12的螺栓，每个螺栓的推荐紧固力矩为120N·m，请计算出装配这些螺栓总共需要多少N·m的力矩？答案：120N·m × 8 = 960N·m五、实操题1. 描述如何使用划线板和样冲进行划线定位的过程。

答案：首先，将需要定位的零件放置在工作台上，并确保其稳定。

然后，使用划线板确定零件的基准边或面。

接着，将样冲放在划线板上，沿着基准边或面对零件进行定位。

最后，轻轻敲击样冲，使零件表面留下明显的标记，这些标记将作为后续加工或装配的参考。

六、案例分析题1. 某钳工在装配一台机器时，发现两个齿轮啮合不顺畅，分析可能的原因及解决方法。

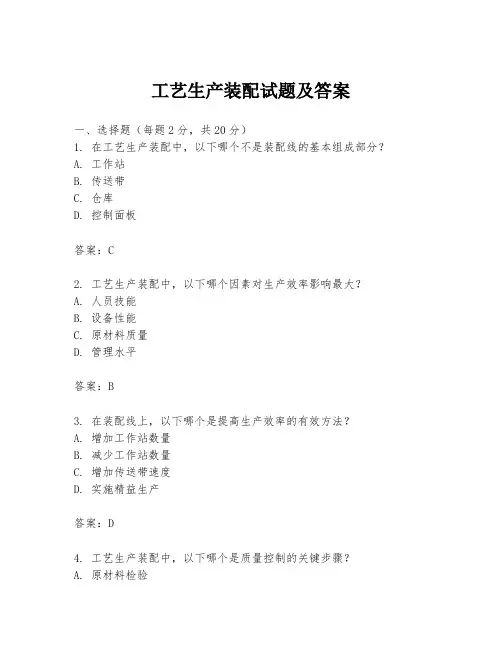

工艺生产装配试题及答案

工艺生产装配试题及答案一、选择题（每题2分，共20分）1. 在工艺生产装配中，以下哪个不是装配线的基本组成部分？A. 工作站B. 传送带C. 仓库D. 控制面板答案：C2. 工艺生产装配中，以下哪个因素对生产效率影响最大？A. 人员技能B. 设备性能C. 原材料质量D. 管理水平答案：B3. 在装配线上，以下哪个是提高生产效率的有效方法？A. 增加工作站数量B. 减少工作站数量C. 增加传送带速度D. 实施精益生产答案：D4. 工艺生产装配中，以下哪个是质量控制的关键步骤？A. 原材料检验B. 生产过程监控C. 成品检验D. 所有选项答案：D5. 在工艺生产装配中，以下哪个不是生产计划的组成部分？A. 生产目标B. 资源分配C. 产品定价D. 生产进度答案：C6. 工艺生产装配中，以下哪个是减少浪费的有效措施？A. 增加库存B. 减少库存C. 增加生产量D. 增加生产时间答案：B7. 在装配线上，以下哪个是提高员工满意度的方法？A. 减少休息时间B. 提高工资C. 增加工作量D. 提供培训机会答案：D8. 工艺生产装配中，以下哪个是设备维护的基本要求？A. 定期检查B. 随意维修C. 忽视故障D. 延长使用寿命答案：A9. 在装配线上，以下哪个是提高生产灵活性的方法？A. 增加自动化设备B. 减少自动化设备C. 增加固定设备D. 增加可移动设备答案：D10. 工艺生产装配中，以下哪个不是生产过程改进的目标？A. 提高生产效率B. 降低成本C. 增加产品种类D. 提高产品质量答案：C二、填空题（每题2分，共20分）1. 工艺生产装配中，常用的质量控制方法有______、______和______。

答案：统计过程控制、六西格玛、全面质量管理2. 工艺生产装配中，______是生产计划的基础。

答案：生产需求3. 在工艺生产装配中，______是减少生产浪费的关键。

答案：精益生产4. 工艺生产装配中，______是提高生产效率的重要手段。

装配图_真题(含答案与解析)-交互

装配图(总分168, 做题时间90分钟)题8-1，读“铣刀头”装配图SSS_FILL1.主视图中155为______尺寸，115为______尺寸。

该题您未回答:х该问题分值: 2.5答案:安装；安装SSS_FILL2.左视图采用了拆卸画法、______剖和简化画法。

该题您未回答:х该问题分值: 2.5答案:局部SSS_FILL3.欲拆下件5，必须按顺序拆出件______，便可取下件5。

该题您未回答:х该问题分值: 2.5答案:2、3、4SSS_FILL4.在配合尺寸∮28H8/k7中，其中∮28是______尺寸，H表示______，k表示______，8、7表示______，该配合尺寸属于______制______配合。

该题您未回答:х该问题分值: 2.5答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡5.画出件8的主视图(外形图，不画虚线)和B-B剖视图。

按图形实际大小1:1画图，不注尺寸附：铣刀头工作原理铣刀头是一小型铣削加工用部件。

铣刀头(右端双点画线所示)通过16、15、14号零件与7号零件固定，7号零件(轴)通过4号零件(带轮)和5号零件(键)传递运动，使7号零件旋转，从而带动铣刀头旋转进行铣削加工。

SSS_TEXT_QUSTI该题您未回答:х该问题分值: 30答案:题8-2，读“铣平面卡具”装配图。

SSS_FILL1.主视图中340为______尺寸，左视图中140为______尺寸。

该题您未回答:х该问题分值: 2答案:总长；安装SSS_FILL2.左视图采用了______剖和______剖的画法。

该题您未回答:х该问题分值: 2答案:局部；半SSS_FILL3.在配合尺寸∮60H7/js7中，其中∮60是______，H表示______，js表示______，7表示______，该配合尺寸属于______制的______配合。

该题您未回答:х该问题分值: 2答案:基本尺寸；基准孔代号；基本偏差代号；公差等级；基孔；过渡4.画出件7的主视图外形，左视图半剖视。

机械制图8套试卷及问题详解(2)

二、作一直线MN，使MN//AB,且与直线CD、EF相交。〔10分〕
三、求圆柱被截切后的W面投影。〔10分〕
四、补画相贯线的V面投影。〔10分〕
五、根据主左视图，求作俯视图。〔10分〕
六、根据主俯视图，求作左视图。〔10分〕
七、用平行平面将主视图改画成全剖视图。〔10分〕
八、判断如下螺纹画法的正误，正确的打“√〞,错误的打“×〞。〔8分〕
五、根据两视图补画第三视图。〔12分〕
六、分析如下螺纹画法的错误,正确的打“√〞,错误的打“×〞。〔8分〕
( )( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。〔16分〕
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答如下问题。〔15分〕
1．说明M12×1.5-6g含义：___________________________。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M8—7H的含义。
5．完成A-A剖视图。
6．说明符号的含义。
答案：
1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图
2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。
4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
μm.；
后者表示，是由不去除材料的方法获得的零件外表。
一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)
二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)
三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)
Z
o
X YW

装配图习题答案

部件。
发动机装配图
展示了发动机的组装关系和结构特点，包括气缸、曲轴、活塞等部件。
液压系统装配图
展示了液压系统的组装关系和结构特点，包括泵、阀、管路等部件。
03
CATALOGUE
装配图的识读
装配图的识读步骤
了解部件的名称、用途和工作原理
首先需要了解部件的名称、用途和工作原理，以便更好地理解装配图的含义和用途。
发动机是一种复杂的机械装置，其装配图包括多个系统和零件的表达，需要分析各系统和零件之间的连接方式和配合性质，判断是否符合设计要求和实际使用要求。
04
CATALOGUE
装配图习题解析
基础习题解析
总结词
掌握基本概念和绘图技巧
详细描述
基础习题主要考察学生对装配图的基本概念和绘图技巧的掌握程度，包括零件的表示方法、装配关系的表达、尺寸标注等。
重要尺寸
表示关键部位的结构和形状的尺寸，如轴承的直径和宽度、螺纹孔的直径和深度等。
ABCD
安装尺寸
表示机器或部件与其它零部件的配合关系的尺寸。
加工尺寸
表示零件加工要求的尺寸，如倒角、退刀槽、沉孔等。
02
CATALOGUE
装配图的绘制
绘制装配图的步骤
选择视图
选择合适的视图角度，以便清晰地展示部件的组装关系。
装配图习题答案
目录
• 装配图基础知识 • 装配图的绘制 • 装配图的识读 • 装配图习题解析
01
CATALOGUE
装配图基础知识
装配图的概念和作用
概念
装配图是表示机器或部件的组成和装配关系的图样，是制造和检验机器或部件的重要依据。
作用
用于指导生产和装配过程，了解机器或部件的工作原理和结构特点，以及进行技术交流和技术革新。

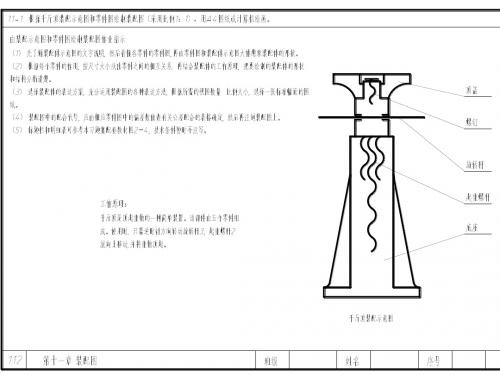

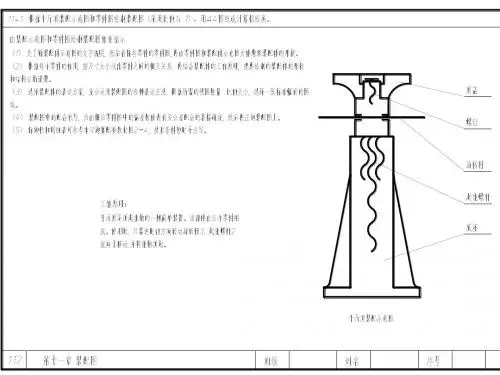

机械制图习题集附带答案

返回
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2

装配图试题

装配图测试题一选择题（15*2＝30分）1、机器在设计过程中是先画出（）再由装配图拆画零件图A、装配图B、零件图C、透视图2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题栏、明细栏。

A、全部尺寸B、必要尺寸C、一个尺寸3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（）Ａ、适用Ｂ、不适用Ｃ、不一定4、在装配图的规定画法中。

同一零件在各视图上的剖面线方向和间隔必须（）A、一致B、不一致C、可一致可不一致5、在装配图的规定画法中。

对部件中某些零件的范围和极限位置可用（）线画出其轮廓。

A、细点画线B、双点画线C、虚线6、同一种零件或相同的标准组件在装配图上只编（）个序号。

A、一个B、两个C、三个7、在零件明细栏中填写零件序号时，一般应。

A、由上向下排列B、由下向上排列C、由左向右排列D、由右向左排列8、基本尺寸相同的配合面，画图时应。

A、画一条线B、画两条线C、根据配合的情况，间隙配合画两条线，过盈配合画一条线9、装配图中，表示带传动的带用的线型为。

A、粗实线B、细实线C、虚线D、细点画线10、装配图中，表示链传动的链用的线型为。

A 、粗点画线 B、双点画线 C、细点画线 D、虚线11、在装配图中单独画出某一零件的视图说法正确的是——— 。

A、在装配图中不能出现单个零件的视图，否则易产生混淆B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母12、下列哪一种尺寸在装配图中不需要标注。

A、定形尺寸B、装配尺寸C、安装尺寸D、性能尺寸13、装配图中的技术要求不包括下列哪种要求。

A、装配要求B、检验要求C、使用要求D、加工要求14、为了保证装配要求，两个零件同一方向只能有对接触面。

A、1B、2C、3D、415、装配图中对于螺栓联接中的螺栓、垫圈、螺母标注序号时应。

装配图试题

装配图测试题选择题（15*2 = 30分）1、机器在设计过程中是先画出（）再由装配图拆画零件图A、装配图B、零件图C、透视图2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题栏、明细栏。

A、全部尺寸B、必要尺寸C、一个尺寸3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（）A、适用E、不适用C、不一定4、在装配图的规定画法中。

同一零件在各视图上的剖面线方向和间隔必须（）A、一致B、不一致C、可一致可不一致5、在装配图的规定画法中。

对部件中某些零件的范围和极限位置可用（）线画出其轮廓。

A、细点画线B、双点画线C、虚线6、同一种零件或相同的标准组件在装配图上只编（）个序号。

A、一个B、两个C、三个7、在零件明细栏中填写零件序号时，一般应_。

A、由上向下排列B、由下向上排列C、由左向右排列D、由右向左排列8、基本尺寸相同的配合面，画图时应 ______ 。

A、画一条线B、画两条线C、根据配合的情况，间隙配合画两条线，过盈配合画一条线9、装配图中，表示带传动的带用的线型为_。

A、粗实线B、细实线C、虚线D、细点画线10、装配图中，表示链传动的链用的线型为 ______ 。

A、粗点画线B、双点画线C、细点画线D、虚线11、在装配图中单独画出某一零件的视图说法正确的是———。

A、在装配图中不能出现单个零件的视图，否则易产生混淆B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母12、下列哪一种尺寸在装配图中不需要标注 _______ 。

A、定形尺寸B、装配尺寸C、安装尺寸D、性能尺寸13、装配图中的技术要求不包括下列哪种要求 _______ 。

A、装配要求B、检验要求C、使用要求D、加工要求14、为了保证装配要求，两个零件同一方向只能有 ________ 对接触面。
