顺流再生离子交换器

离子交换器结构图,离子交换器再生原理
软化器即为钠离子交换器，离子交换器分为：钠离子交换器、阴阳床、混合床等种类。

离子交换柱（器）外壳一般采用硬聚氯乙烯（PVC）、硬聚氯
乙烯复合玻璃钢（PVC-FRP）、有机玻璃（PMMA）、有机玻璃复合透明玻璃
钢（PMMA-FRP）、钢衬胶（JR）、不锈钢衬胶等材质。

混合型离子交换器结构示意图（如下）：
1.放空气管2.观察孔（视窗）3.进水装置4.多孔板5 .挡水板6 .滤布层7 .中间排水装置8 .进压缩控装置
混合离子交换器原理：
 混合床离子交换器（简称混床），是把阴、阳两种离子交换树脂按一定比例放置在同一个交换器中，将它们混合，所以可看成是由无数阴、阳交换。

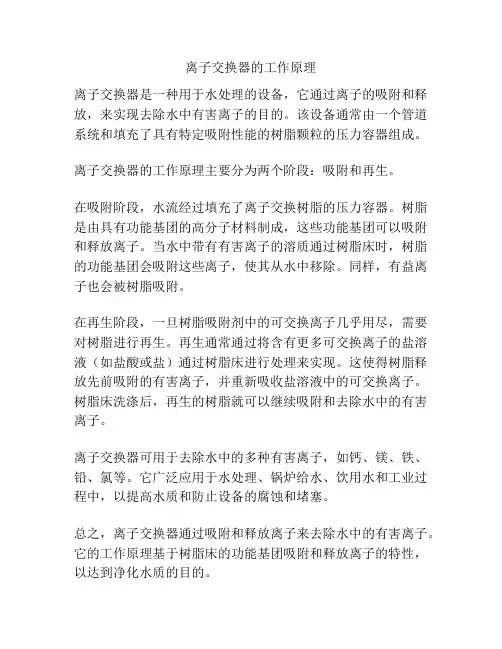

离子交换器的工作原理
离子交换器是一种用于水处理的设备，它通过离子的吸附和释放，来实现去除水中有害离子的目的。

该设备通常由一个管道系统和填充了具有特定吸附性能的树脂颗粒的压力容器组成。

离子交换器的工作原理主要分为两个阶段：吸附和再生。

在吸附阶段，水流经过填充了离子交换树脂的压力容器。

树脂是由具有功能基团的高分子材料制成，这些功能基团可以吸附和释放离子。

当水中带有有害离子的溶质通过树脂床时，树脂的功能基团会吸附这些离子，使其从水中移除。

同样，有益离子也会被树脂吸附。

在再生阶段，一旦树脂吸附剂中的可交换离子几乎用尽，需要对树脂进行再生。

再生通常通过将含有更多可交换离子的盐溶液（如盐酸或盐）通过树脂床进行处理来实现。

这使得树脂释放先前吸附的有害离子，并重新吸收盐溶液中的可交换离子。

树脂床洗涤后，再生的树脂就可以继续吸附和去除水中的有害离子。

离子交换器可用于去除水中的多种有害离子，如钙、镁、铁、铅、氯等。

它广泛应用于水处理、锅炉给水、饮用水和工业过程中，以提高水质和防止设备的腐蚀和堵塞。

总之，离子交换器通过吸附和释放离子来去除水中的有害离子。

它的工作原理基于树脂床的功能基团吸附和释放离子的特性，以达到净化水质的目的。

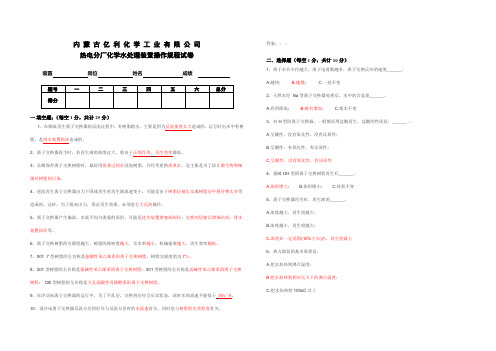

内蒙古亿利化学工业有限公司热电分厂化学水处理装置操作规程试卷装置岗位姓名成绩题号一二三四五六总分得分一.填空题：（每空1分，共计25分）1、在顺流再生离子交换器的反洗过程中，有树脂跑出，主要是因为反洗强度太大造成的。

运行时出水中有树脂，是排水装置损坏造成的。

2、离子交换器再生时，若再生液的浓度过大，则由于压缩作用，再生效率降低。

3、长期保存离子交换树脂时，最好用蒸煮过的水浸泡树脂，并经常更换蒸煮水，这主要是为了防止微生物和细菌对树脂的污染。

4、逆流再生离子交换器出力下降或再生时再生液流速变小，可能是由于树脂层被压实或树脂层中悬浮物太多等造成的。

这时，为了提高出力，保证再生效果，必须进行大反洗操作。

5、离子交换器产生偏流、水流不均匀现象的原因，可能是进水装置堵塞或损坏；交换剂层被污堵或结块；排水装置损坏等。

6、离子交换树脂的交联度越大，树脂的视密度越大，含水率越小，机械强度越大，再生效率越低。

7、001×7型树脂的全名称是强酸性苯乙烯系阳离子交换树脂，树脂交联度值为7％。

8、201型树脂的全名称是强碱性苯乙烯系阴离子交换树脂；301型树脂的全名称是弱碱性苯乙烯系阴离子交换树脂；Dlll型树脂的全名称是大孔弱酸性丙烯酸系阳离子交换树脂。

9、在浮动床离子交换器的运行中，为了不乱层，交换剂层应呈压实状态，此时水的流速不能低于.7m／h。

10、混合床离子交换器反洗分层的好坏与反洗分层时的水流速有关，同时也与树脂的失效程度有关。

答案：；。

二．选择题（每空1分，共计10分）1、离子水合半径越大，离子电荷数越多，离子交换反应的速度______。

A.越快；B.越慢；C.一直不变2、天然水经Na型离子交换器处理后，水中的含盐量______。

A.有所降低；B.略有增加；C.基本不变3、对H型阳离子交换器，一般都采用盐酸再生，盐酸的性质是：______ 。

A.呈酸性，没有氧化性，没有还原性；B.呈酸性，有氧化性，有还原性；C.呈酸性，没有氧化性，有还原性4、强碱OH型阴离子交换树脂再生后______。

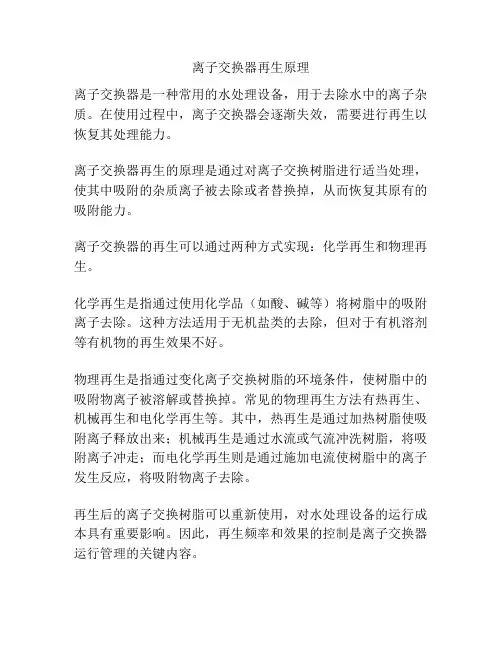

离子交换器再生原理
离子交换器是一种常用的水处理设备，用于去除水中的离子杂质。

在使用过程中，离子交换器会逐渐失效，需要进行再生以恢复其处理能力。

离子交换器再生的原理是通过对离子交换树脂进行适当处理，使其中吸附的杂质离子被去除或者替换掉，从而恢复其原有的吸附能力。

离子交换器的再生可以通过两种方式实现：化学再生和物理再生。

化学再生是指通过使用化学品（如酸、碱等）将树脂中的吸附离子去除。

这种方法适用于无机盐类的去除，但对于有机溶剂等有机物的再生效果不好。

物理再生是指通过变化离子交换树脂的环境条件，使树脂中的吸附物离子被溶解或替换掉。

常见的物理再生方法有热再生、机械再生和电化学再生等。

其中，热再生是通过加热树脂使吸附离子释放出来；机械再生是通过水流或气流冲洗树脂，将吸附离子冲走；而电化学再生则是通过施加电流使树脂中的离子发生反应，将吸附物离子去除。

再生后的离子交换树脂可以重新使用，对水处理设备的运行成本具有重要影响。

因此，再生频率和效果的控制是离子交换器运行管理的关键内容。

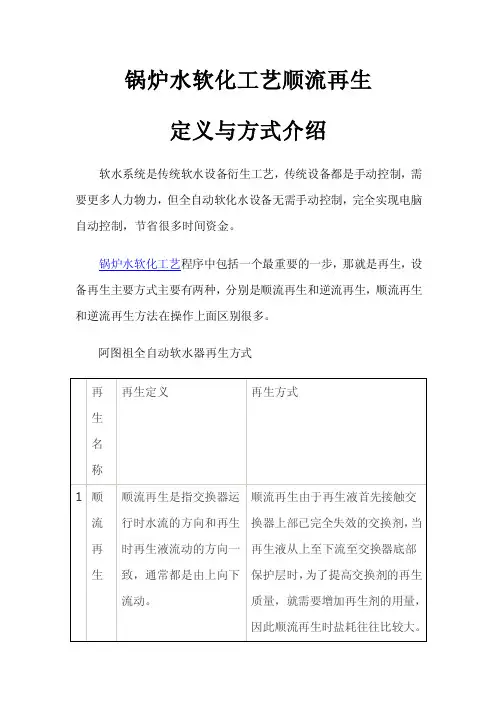

锅炉水软化工艺顺流再生定义与方式介绍软水系统是传统软水设备衍生工艺，传统设备都是手动控制，需要更多人力物力，但全自动软化水设备无需手动控制，完全实现电脑自动控制，节省很多时间资金。

锅炉水软化工艺程序中包括一个最重要的一步，那就是再生，设备再生主要方式主要有两种，分别是顺流再生和逆流再生，顺流再生和逆流再生方法在操作上面区别很多。

阿图祖全自动软水器再生方式这两种再生方式各有各的优点和缺点，逆流再生方式和顺流再生方式对比，相对具有较好的出水质量，并且盐耗率较低、工作交换容量大。

所以一般大型全自动锅炉软化水设备通常采用逆流再生。

工业软化水处理设备最新应用说明书一个国家的重工业是否发达是关系到整个国家综合国力强大的根本原因，近些年我国的工业成了我国的经济支柱。

在工业生产中不可避免就会使用到锅炉，但是经过长时间的使用里面会沉积大量的水垢。

这时就需要用到工业软化水处理设备，其又可叫做工业盐软化水设备，主要用来去除里面的形成水垢的钙镁离子软化水质。

工业软化水处理设备去除水垢方法加药法工业软化水处理设备可以做为单独使用，也可以做为其它水处理设备的预处理装置。

工业软化水处理设备去除水垢可以用到加药法也就是加入阻垢剂，一次性投入较少适用性较广。

离子交换器工业软化水处理设备的主要目的，就是去除锅炉水中的硬度和其它导致出现水垢的因素。

如果采用的是特定的阳离子交换树脂，就是用钠离子将水中的钙镁离子置换出来。

这种方法效果稳定工艺成熟，离子交换器可以把水中的硬度降至为零。

离子交换除水垢方法缺点1.会产生过量的再生废液，用于空气源热泵成本较高。

2.耗盐量大，需经常还原。

3.排出大量含盐废水易引起管道腐蚀，热水使用存在安全隐患。

中国领土面积大，幅员辽阔，南北方水质大有不同，其中我国北方尤其是东北地区水质本身硬度就比较高，所以无论是用于制取什么行业的用水都需要用到工业软化水处理设备。

在生产企业中都离不开锅炉，工业盐软化水设备非常重要。

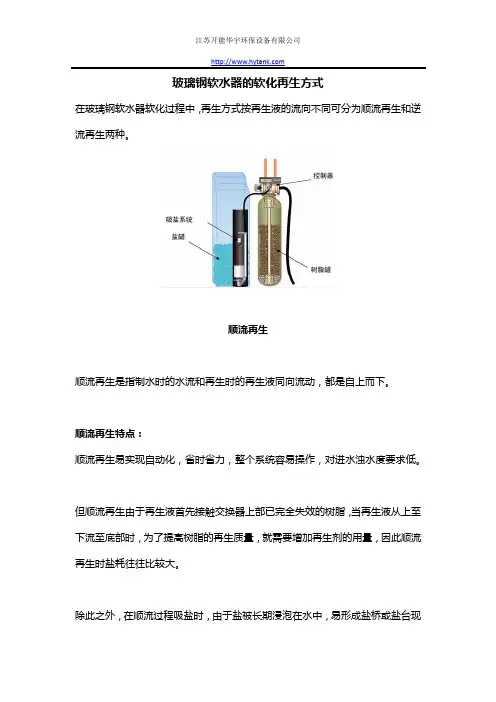

玻璃钢软水器的软化再生方式在玻璃钢软水器软化过程中，再生方式按再生液的流向不同可分为顺流再生和逆流再生两种。

顺流再生顺流再生是指制水时的水流和再生时的再生液同向流动，都是自上而下。

顺流再生特点：顺流再生易实现自动化，省时省力，整个系统容易操作，对进水浊水度要求低。

但顺流再生由于再生液首先接触交换器上部已完全失效的树脂，当再生液从上至下流至底部时，为了提高树脂的再生质量，就需要增加再生剂的用量，因此顺流再生时盐耗往往比较大。

除此之外，在顺流过程吸盐时，由于盐被长期浸泡在水中，易形成盐桥或盐台现象。

顺流再生工作原理：新鲜的再生液首先与上部树脂接触，置换出树脂层中的钙镁离子，使上部树脂再生得比较彻底，再生度也高。

当再生液流到下部树脂层时，再生液浓度降低，含有大量的钙镁离子，下部树脂再生不彻底，变成失效型树脂，越到底部，这种失效树脂含量就越高，最终影响出水水质，软化效率降低。

逆流再生逆流再生是指运行时处理水自上而下流动，而再生液则是自下而上流经树脂层。

逆流再生特点：逆流再生流速较低，废盐液少，反冲洗效率高, 树脂容易洗干净、耗水量大为减少，据实际运行测定逆流再生水耗较顺流再生可减少50%-60%左右。

逆流再生的底层树脂再生度可达90%以上，而顺流再生只有30%-50%左右，大大提高了离子交换树脂的经济性。

逆流设备可以处理硬度很高的生水，但设备不易被准确而稳定的自动化。

逆流再生工作原理：新鲜的再生液首先接触底部失效程度小的树脂，使其能充分再生。

当再生液进入上层时，上层树脂虽然接触的是浓度降低的再生液，但远比顺流再生时的再生液要好得多。

这时上部树脂仍能得到一定程度的再生，再生液利用率高，废液排出的浓度也低，但整个树脂层获得了平均再生。

以上两种再生方式优缺点都很明显，目前大型全自动锅炉软化水设备和钠离子交换器都运用逆流再生，其他软化设备运用顺流再生的多。

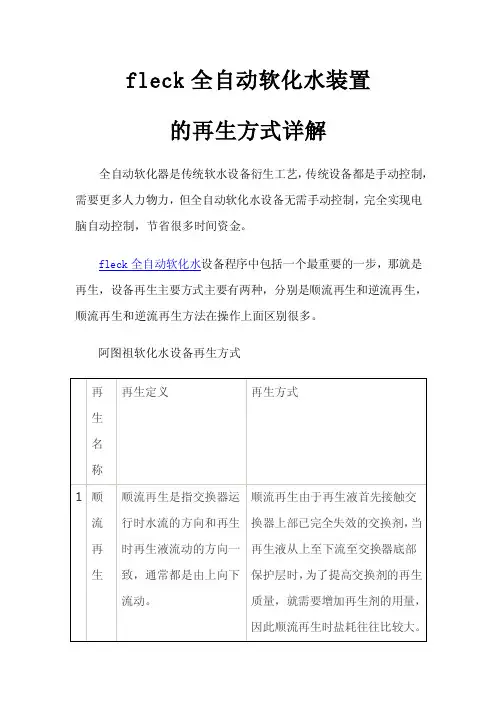

fleck全自动软化水装置的再生方式详解全自动软化器是传统软水设备衍生工艺，传统设备都是手动控制，需要更多人力物力，但全自动软化水设备无需手动控制，完全实现电脑自动控制，节省很多时间资金。

fleck全自动软化水设备程序中包括一个最重要的一步，那就是再生，设备再生主要方式主要有两种，分别是顺流再生和逆流再生，顺流再生和逆流再生方法在操作上面区别很多。

阿图祖软化水设备再生方式这两种再生方式各有各的优点和缺点，逆流再生方式和顺流再生方式对比，相对具有较好的出水质量，并且盐耗率较低、工作交换容量大。

所以一般大型全自动锅炉软化水设备通常采用逆流再生。

工业软化水处理设备最新应用说明书一个国家的重工业是否发达是关系到整个国家综合国力强大的根本原因，近些年我国的工业成了我国的经济支柱。

在工业生产中不可避免就会使用到锅炉，但是经过长时间的使用里面会沉积大量的水垢。

这时就需要用到工业软化水处理设备，其又可叫做工业盐软化水设备，主要用来去除里面的形成水垢的钙镁离子软化水质。

工业软化水处理设备去除水垢方法加药法工业软化水处理设备可以做为单独使用，也可以做为其它水处理设备的预处理装置。

工业软化水处理设备去除水垢可以用到加药法也就是加入阻垢剂，一次性投入较少适用性较广。

离子交换器工业软化水处理设备的主要目的，就是去除锅炉水中的硬度和其它导致出现水垢的因素。

如果采用的是特定的阳离子交换树脂，就是用钠离子将水中的钙镁离子置换出来。

这种方法效果稳定工艺成熟，离子交换器可以把水中的硬度降至为零。

离子交换除水垢方法缺点1.会产生过量的再生废液，用于空气源热泵成本较高。

2.耗盐量大，需经常还原。

3.排出大量含盐废水易引起管道腐蚀，热水使用存在安全隐患。

中国领土面积大，幅员辽阔，南北方水质大有不同，其中我国北方尤其是东北地区水质本身硬度就比较高，所以无论是用于制取什么行业的用水都需要用到工业软化水处理设备。

在生产企业中都离不开锅炉，工业盐软化水设备非常重要。

离子交换器再生步骤一、阴离子交换器1、检查碱计量槽是否有碱或符合再生所需的数量（约1.2吨）碱计量槽的出口碱阀是否打开，方可进行再生。

2、检查再生泵是否送电，操作室内控制柜开关安钮打到就地，再生泵必须在现场控制开停，以免发生异常时紧急停泵。

3、用中排或正洗排污阀排水至中排不出水为止（特别注意：排水时必须打开放空阀）。

4、排完水后，关闭正洗排污阀，开启进再生液阀门准备再生。

（特别注意：把所有的关闭阀门必须在检查一边是否关闭）。

5、顺工艺流程是否正确有无阀门开关遗漏（如再生泵进出口阀、进再生液阀、流量计喷射器前的阀、再生出水阀、），确保流程畅通不能出现任何异常情况。

6、检查完毕后如符合再生要求，开启再生泵后慢慢地打开流量计（喷射器）进水阀门，流量一般控制在22-26m3/h即可，然后开启再生液进碱阀，在取样阀处测量再生液的浓度一般控制在3-4%（酸是2-3%）即可。

再生碱的数量约1.2吨，进碱时间一般控制在15—20min 当PH值达到14时，再生方为合格。

然后关闭碱再生液阀门进行置换，置换时间为40min即可，置换合格后停再生泵，关闭进再生液阀门，转子流量计前的阀门。

然后开启增压泵进行小正洗，小正洗时间一般为5min即可。

小正洗合格后关闭再生液出水阀门开起正洗排水阀门在进行正洗。

（在正洗时间内必须经常测量正洗出水的电导率和PH值。

在正洗过程中水的变化最快刚开始电导率是几千，测量后再回来取样时正洗出水的电导率就会降到几百或几十，所以在正洗时必须动作特别快，稍一疏忽就会把离子交换器冲洗得太低，影响离子交换器运行周期也浪费水源造成成本浪费。

这是再生离子交换器是必须特别注意的事项。

）当离子交换器正洗出水电导率≤100us/cm时，再生离子交换器全部结束。

如需要运行时方可直接运行。

7、离子交换器如当时不需要运行时可关闭所有开的阀门备用。

离子交换器在停用（或备用）24小时后，如若需要运行时必须先正洗3—5min后方可运行，因有沉淀的不符合水质要求的部分离子需置换出来，所以运行时必须正洗。
