大型管道支吊架设计选型

管道支吊架选择原则管道的支吊架是管道系统的紧要构成部分，其作用是固定管道并保证其不会受到外力的影响。

在选择管道支吊架时，需要依据实际情况和要求进行选择，下面介绍一些管道支吊架选择原则。

1. 选用标准化的支吊架由于不同类型的管道在形状、尺寸、重量等方面都有所差异，因此需要选择相应的支吊架。

然而，不同类型的支吊架之间也存在差异，假如在选择时不注意，可能会显现管道支吊架与管道不匹配的情况，从而导致安装效果不理想。

为了避开这种情况的发生，可以选用标准化的支吊架，这样可以保证支吊架的尺寸和形状都是和管道匹配的，从而避开显现问题。

标准化的支吊架还具有安装便利、维护简单等优点，因此在选择支吊架时，应优先考虑标准化的支吊架。

2. 依据管道的类型和规格选择支吊架管道的类型和规格对于支吊架的选择也有很大的影响。

例如，对于不同类型的管道，需要选择不同的支吊架。

对于直径较小的管道，可以选用简单的管道支架，而对于较大的管道，则需要选择更加稳定的支吊架，以确保管道的稳定性。

另外，对于不同规格的管道，也需要选择不同的支吊架。

一般来说，管道的规格越大，支吊架的尺寸和结构也会相应的加添。

因此，在选择支吊架时，需要依据实际使用情况考虑管道的类型和规格，从而选择合适的支吊架。

3. 考虑管道系统的负载荷管道系统的负载荷是指管道承受的重量和压力。

在选择支吊架时，需要考虑管道系统的负载荷，以确保支吊架能够承受管道的重量和压力。

假如支吊架的承重本领不足，可能会导致支吊架断裂或者发生变形，进而影响管道系统的正常运行。

因此，在选择支吊架时，需要依据管道系统的负载荷选择承重本领适当的支吊架。

一般来说，支吊架的承重本领应当略大于管道系统的实际负载荷，以确保系统的安全运行。

4. 注意环境和工作条件的影响在选择支吊架时，还需要考虑管道系统所处的环境和工作条件的影响。

例如，假如管道系统处于高温环境下，需要选择能够耐高温的支吊架，以确保支吊架不会由于高温环境而产生变形或者失效。

管道支吊架选择原则一、概述管道在工业生产和市政工程中具有重要的作用，而管道的支吊架就是管道系统中不可或缺的构件之一。

管道支吊架的作用是支撑和固定管道，保证管道运行的稳定性和安全性。

因此，正确选择并使用合适的管道支吊架是非常重要的。

本文将介绍管道支吊架的选择原则。

二、管道支吊架的分类管道支吊架是按其作用和结构特征分类的。

一般情况下，管道支吊架可分为以下四种类型：1.吊架：管道系统的竖直管道需要使用吊架来支撑，吊架要使用足够多的长进制以便能够承受管道的重量。

吊架的材料可分为铸铁、钢材和不锈钢三种。

2.支架：支架可以固定水平或倾斜的管道，防止其移动或旋转。

支架通常是由管接头，螺栓，螺帽，角铁等组成。

3.弯头支架：适用于需要进行水平弯曲管道的系统，弯头支架通常有许多可自由旋转的部件，以适应管道系统的角度变化。

4.特殊支吊架：根据特定的行业需求而设计的支架，例如地震支架、防火支架等。

三、管道支吊架的选择原则管道支吊架的选择应该基于具体的管道系统工作环境，例如管道材料、管道直径、管道质量与厚度、环境温度、介质温度等因素。

具体来说管道支吊架的选择应遵循以下原则：1. 确保足够的承载能力根据管道的负载特点，需要选择与之匹配的支吊架。

在选择之前需要了解所需的管道重量，这可以通过测量管道重量或计算其质量来确定。

例如，对于大直径管道，需要选用更多的支架。

2. 考虑管道的安装位置所选管道支吊架应能够满足精确位置的需求。

例如，在某些情况下，由于管道位置的限制，可能需要使用半环型支架来确保管道的稳定性。

3. 确认管道的类型和直径不同类型的管道需要选用不同类型的支吊架。

例如，液化天然气（LNG）管道需要使用特殊的支吊架和相关设备，而大直径管道需要使用更多的支架。

4. 考虑周围环境因素环境因素对管道支吊架的选择也可能产生影响。

如适应高温、腐蚀等强环境；适应大型机械震荡、地震等场景。

环境因素的考虑应结合具体情况来进行。

5. 确认使用寿命支吊架的使用寿命应符合工程规定并能承受长期使用，其寿命应与管道系统计划的使用寿命相匹配或更长。

管道支架选型的基本原则管道支架的选型应该考虑到管道的材质和尺寸。

不同材质和尺寸的管道需要不同类型和规格的支架来保证稳固和安全。

例如，对于金属管道，常见的选型有金属支架和吊架，可以根据管道的直径和重量来选择合适的型号和规格。

而对于塑料管道，则需要选择与其兼容的塑料支架，以避免产生化学反应或损坏管道。

管道所处的环境和工况也是选型的重要考虑因素。

不同的环境和工况对管道支架的要求不同。

例如，在室内环境中，通常可以选择普通的金属或塑料管道支架。

而在户外或潮湿的环境中，应选择具有防腐蚀和耐候性能的支架，以保证其长期使用。

另外，在高温或低温环境下，也需要选择具有耐高温或耐低温性能的支架，以保证管道的正常运行。

管道支架的安装方式也需要考虑。

常见的安装方式有固定式和可调节式。

固定式支架适用于稳定的管道系统，一般不需要频繁调整。

而可调节式支架适用于需要经常调整高度或位置的管道系统，可以根据实际需要进行灵活调整。

在选型时，需要根据管道系统的特点和需求来选择合适的安装方式。

管道支架的质量和可靠性也是选型的重要考虑因素。

选择质量可靠、具有良好耐久性的支架，可以保证管道系统的长期稳定运行，减少维修和更换的频率。

同时，选型时还要考虑支架的负荷能力和抗震性能，以保证在外部冲击或地震等情况下，管道系统能够安全可靠地工作。

成本也是选型时需要考虑的因素之一。

选择合适的管道支架既要满足技术要求，又要符合预算限制。

因此，在选型时需要综合考虑支架的性能、质量和价格等因素，找到最佳的平衡点。

管道支架的选型应该根据管道的材质和尺寸、环境和工况、安装方式、质量和可靠性以及成本等因素进行综合考虑。

只有在考虑全面的基础上，才能选择到合适的管道支架，保证管道系统的安全稳定运行。

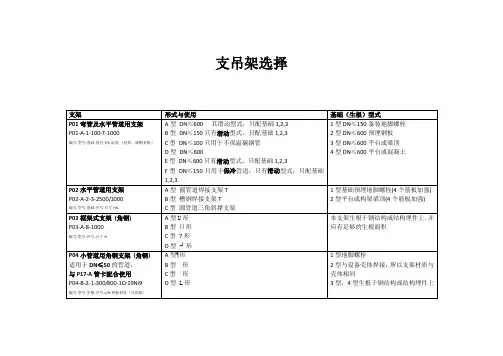

管道支吊架的选用原则在选用管道支吊架时，应按照支承点所承受的载荷大小和方向、管道的位移情况、工作温度、是否保温或保冷、管道的材质等条件选用合适的支吊架。

应尽可能选用标准管卡、管托和管吊。

焊接型的管托、管吊比卡箍型的管托、管吊省钢材，且制作简单，施工方便。

因此，除下列情况外，应尽量采用焊接型的管托和管吊；1、管内介质温度≥400℃的碳素钢材质的管道;2、输送冷冻介质的管道;3、输送浓碱液的管道;4、合金钢不锈钢管道以及需要进行焊后热处理的管道；5、生产中需要经常拆卸检修的管道；6、架空敷设且不易施工焊接的管道；7、非金属衬里管道。

为防止管道过大的横向位移和可能承受的冲击载荷，一般在下列地方设置导向管托，以保证管道只沿着轴向位移:1、安全阀出口的高速放空管道和可能产生振动的两相流管道。

2、横向位移过大可能影响邻近管道时；固定支架之间的距离过长，可能产生横向不稳定时。

3、为防止法兰和活接头泄漏要求管道不宜有过大的横向位移时。

4、为防止振动管道出现过大的横向位移时。

当架空敷设的管道热胀量超过100mm时，应选用加长管托，以免管托滑到管架梁下。

下列情况应选用可变弹簧支吊架：1、由于管道在支承点处有向上垂直位移，致使支架失去其承载功能，载荷的转移将造成邻近支架超过其承载能力，或造成管道跨距超过其最大允许值时。

2、当管道在支承点有向下的垂直位移，选用一般刚性支架将阻挡管道的位移时。

3、选用的弹簧其载荷变化率应不大于25%，载荷变化率由下式计算：式中f s——载荷变化率，%；△——管道垂直位移，mm；K s——弹簧刚度,N/mm；F H——工作载荷，N。

4、当选用的弹簧不能满足上述载荷变化率时，可选用最大允许载荷相同的可变弹簧串联安装。

5、当实际载荷超过选用表中最大允许载荷时可选用两个或两个以上相同型号的可变弹簧并联安装。

载荷按并联弹簧数平均分配。

当管道在支承点有垂直位移较大，且要求支承力的变化范围必须限制在6%以内或有特殊要求时，管系应采用恒力弹簧支吊架。

水管支吊架选型计算随着建筑行业的发展，水管支吊架的选型计算变得越来越重要。

水管支吊架主要用于支撑和固定各种类型的水管，确保水管系统的稳定性和安全性。

本文将介绍水管支吊架的选型计算方法，以帮助读者正确选择适合的支吊架。

一、水管支吊架的作用和分类水管支吊架是用于支撑和固定水管的装置，它的作用是保持水管的位置稳定和减少水管系统的振动。

根据使用场景和要求的不同，水管支吊架可分为吊杆、吊环和吊带三种类型。

吊杆是一种常用的水管支吊架，它由上下两个螺纹连接的杆组成，可以通过调节螺纹长度来固定水管。

吊环是一种环形装置，可通过吊带或螺栓将其固定在墙壁或天花板上，然后将水管放入环内。

吊带是一种由带状材料制成的支吊架，通过将其绑在水管上并固定在墙壁或天花板上来支撑水管。

二、水管支吊架的选型计算方法正确的水管支吊架选型计算方法可以确保支吊架的稳定性和安全性。

以下是水管支吊架选型计算的主要步骤：1.确定水管的重量：首先需要准确测量水管的重量，包括水管本身的重量以及其中的水和其他介质的重量。

这一步骤非常重要，因为水管的重量是选型计算的基础。

2.确定水管的长度和直径：根据实际情况测量水管的长度和直径，以便计算支吊架的尺寸和材料。

3.选择合适的支吊架类型：根据水管的位置和要求选择合适的支吊架类型，如吊杆、吊环或吊带。

4.计算水管的支撑点数：根据水管的重量和长度，计算出需要多少个支撑点来支撑水管。

支撑点数应根据实际情况合理确定，以保证水管的稳定性。

5.计算每个支撑点的负荷：将水管的重量均匀分配到每个支撑点上，根据支撑点数和水管的重量计算出每个支撑点的负荷。

6.选择合适的支吊架材料和尺寸：根据每个支撑点的负荷和水管的直径，选择合适的支吊架材料和尺寸。

支吊架的材料应具有足够的强度和稳定性，以承受水管的负荷。

7.确定支吊架的安装位置：根据水管的布置和支吊架的尺寸，确定支吊架的安装位置。

支吊架应安装在水管的弯曲部位和连接点附近，以确保水管的稳定性。

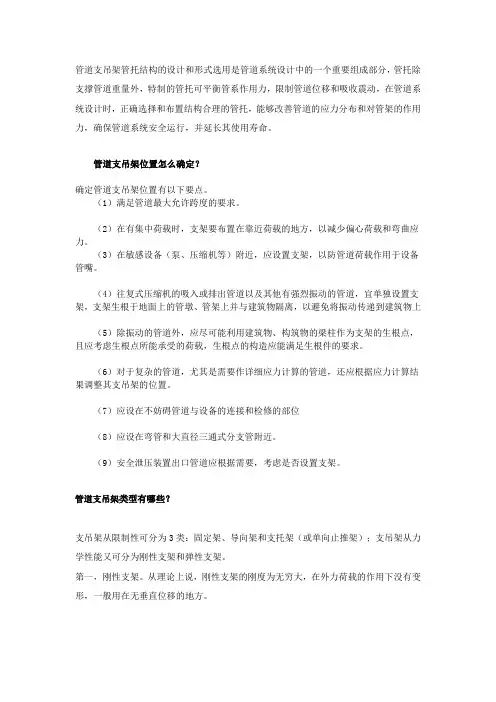

管道支吊架管托结构的设计和形式选用是管道系统设计中的一个重要组成部分，管托除支撑管道重量外，特制的管托可平衡管系作用力，限制管道位移和吸收震动，在管道系统设计时，正确选择和布置结构合理的管托，能够改善管道的应力分布和对管架的作用力，确保管道系统安全运行，并延长其使用寿命。

管道支吊架位置怎么确定？确定管道支吊架位置有以下要点。

（1）满足管道最大允许跨度的要求。

（2）在有集中荷载时，支架要布置在靠近荷载的地方，以减少偏心荷载和弯曲应力。

（3）在敏感设备（泵、压缩机等）附近，应设置支架，以防管道荷载作用于设备管嘴。

（4）往复式压缩机的吸入或排出管道以及其他有强烈振动的管道，宜单独设置支架，支架生根于地面上的管墩、管架上并与建筑物隔离，以避免将振动传递到建筑物上（5）除振动的管道外，应尽可能利用建筑物、构筑物的梁柱作为支架的生根点，且应考虑生根点所能承受的荷载，生根点的构造应能满足生根件的要求。

（6）对于复杂的管道，尤其是需要作详细应力计算的管道，还应根据应力计算结果调整其支吊架的位置。

（7）应设在不妨碍管道与设备的连接和检修的部位（8）应设在弯管和大直径三通式分支管附近。

（9）安全泄压装置出口管道应根据需要，考虑是否设置支架。

管道支吊架类型有哪些？支吊架从限制性可分为3类：固定架、导向架和支托架（或单向止推架）；支吊架从力学性能又可分为刚性支架和弹性支架。

第一，刚性支架。

从理论上说，刚性支架的刚度为无穷大，在外力荷载的作用下没有变形，一般用在无垂直位移的地方。

第二，弹性支架弹簧都具有一定的刚度，在外力荷载的作用下可以变形（位移）。

弹簧支架在弹簧工作范围内，管道有小的变形过程时，不会完全失去其分配荷载，从而控制荷载转移量。

弹簧支吊架一般用于管段在垂直方向有热位移的场所，引起管道支点的变位，若该支点为刚性支吊架，将会妨碍管段的变位，或使管段脱离支吊架，致使管道产生过大的力和应力。

如果采用弹簧管托、管吊则不会产生这种现象。

水管支架计算选型在水管工程设计中，水管支架起到了固定和支撑水管的作用，确保水管系统的可靠运行。

选择合适的水管支架是设计过程中非常重要的一环，本文将对水管支架的计算和选型进行详细讨论。

1.计算水管支架的载荷在进行水管支架选型之前，首先需要计算水管支架所承受的载荷。

这些载荷通常包括水管自重、水流冲击力、温度变化引起的热应力以及其它外部荷载等。

计算这些载荷可以通过使用静力学和动力学原理来进行。

2.水管支架的材料选择水管支架通常由金属制成，常见的材料包括碳钢、不锈钢和铸铁等。

选择合适的材料应考虑水管运行环境的要求，如耐腐蚀性、抗震能力和使用寿命等。

3.水管支架的类型选择根据具体工程需求和管道系统的特点，可以选择不同类型的水管支架。

常见的水管支架类型包括吊架、支座和支撑等。

-吊架：吊架用于支撑水平敷设的水管，在需要跨越较大距离时使用。

-支座：支座用于支撑垂直敷设的水管，在需要固定水管高度时使用。

-支撑：支撑用于支撑水平或斜向敷设的水管，在需要固定水管位置时使用。

4.水管支架的安装方式选择水管支架的安装方式通常有焊接、固定和夹紧等。

根据具体工程需求，选择合适的安装方式可以确保水管支架的稳定性和可靠性。

5.水管支架的连接方式选择水管支架的连接方式通常有螺纹连接、法兰连接和卡箍连接等。

选择合适的连接方式应考虑管道系统的压力等级、流体介质以及安装和维护方便性等因素。

6.水管支架的防腐措施选择根据水管环境的要求，选择合适的防腐措施可以延长水管支架的使用寿命和稳定性。

常见的防腐措施包括镀锌、喷涂防腐涂料和涂装等。

7.水管支架的设计要求在水管支架的选择和设计过程中-管道系统的运行温度和压力；-管道系统的长度、直径和墙厚；-支架的间距和布置；-振动、冲击和气候等外部环境因素。

8.水管支架的安装和维护在水管支架的安装和维护过程中，需要确保支架的稳定性和可靠性。

安装时应按照设计图纸和规范进行，并进行必要的检测，如强度试验和承载力试验等。

管道支吊架的结构分析及设置选用摘要：管道支吊架设计师管道设计的重要人物之一，介绍了管道支吊架设计的合理步骤、管道支吊架分类及构成；并详细阐述了管道支吊架的设置选用及注意事项。

关键词：管道；支吊架；设计1 管道支吊架的设计范围及主要功能1.1 支撑管道的管架通常分为两部分，一部分属于土建主结构部分，习惯称为“管架”及“管廊”；另一部分管道与土建主体结构之间相连接的各种支、托、吊部分，包括生根在建筑物上的各种支架以及高度在2m以下的独立支架，通称为“管道支吊架”。

文中所指管道支吊架即为后者，由管道专业负责设计。

1.2 管道支吊架的主要功能概括为：承受管道载荷、限制管道位移和控制管道震动三个方面。

其中承受管道载荷为支吊架最主要、最普遍的功能。

2 管道支吊架设计的合理步骤管道支吊架设计与管道布置设计应平行交叉进行，如果等管道布置图结束后再设计管道支吊架，将会延误设备的条件，以及延误土建专业出图，势必延长建设进度，而且管道支吊架设计与配管也不能同步完成，影响投产日期。

因此，管道支吊架设计环节合理组织应视为非常重要的方法问题，管道支吊架的设计安排与配管工作之间进度配合的关系见图1。

3 管道支吊架的分类及构成根据管道支吊架承载、限位和防振三大功能以及管道支吊架各自的主要性质和用途，可将其分为承重支吊架、限位支吊装置和振动控制装置三大类（见表1）。

管道支吊架装置都是由装在管子上的部件（管部结构）和固定在承载结构（建筑结构或设备）上的部件（根部结构）以及与这两类部件相连接的中间部件[支吊架装置的功能部件（简称功能件）和（或）中间连接件]所组成。

4 管道支吊架设置要点在管道布置的过程中应同时考虑支吊架位置及设置的可行性、合理性、经济性等，这是对配管与支吊架设计者共同的要求。

应力分析及管道支吊架设计者应对整个管道的支撑系统进行研究，在取得一致意见后确定管道支吊架的位置和类型。

4.1 管道支吊架间距确定①管道支吊架设置应满足管道最大允许跨度要求，水平管道支吊架最大间距应按强度条件及刚度条件计算决定，取其较小值。

管道支吊架选择原则在管道安装过程中，管道支吊架的选择是至关重要的，因为正确的支吊架的选择可以确保管道的稳固和安全。

本文将介绍管道支吊架选择的一些原则和注意事项，以便在选择适合的支吊架时有所帮助。

1. 管道材料在选择支吊架时，关键的一个考虑因素是管道的材料。

不同的管道材料有不同的重量、厚度和强度等特性，这将直接影响到支吊架的选择。

在选择支吊架时必须注意与管道材料的兼容性，因为管道材料和支吊架的材料不匹配会导致损坏或者安装不牢固。

2. 管道直径管道支吊架与管道直径大小必须相匹配，以确保管道的正确支持和稳固。

对于较大直径的管道，通常需要更多的支吊架来确保管道的稳定。

3. 重量和负荷管道支吊架的能量必须能够承受管道的重量和负荷，以确保管道在运行时稳固可靠。

在选择支吊架时，必须考虑管道本身的重量、流体重量和工作温度，以提高支吊架的负荷能力。

4. 支吊架类型管道支吊架主要分为两类：吊架和支架。

吊架通常用于支持管道的中心，以吊起管道，而支架则是将管道支撑在水平或垂直方向上。

在选择适合的支吊架时，必须考虑管道的位置、高度和方向等因素。

5. 安装环境在选择支吊架时，还要考虑安装环境，包括支吊架的安装位置和实际工作环境。

例如，在有腐蚀环境中使用的支吊架必须耐腐蚀，在火灾环境中则需要防火。

6. 流体类型管道中流体的类型也必须考虑在支吊架的选择中。

不同的流体可能对管道和支吊架产生不同的影响，例如化学腐蚀，高温或低温。

7. 可维护性和使用寿命在选择支吊架时，还需要考虑维护和使用寿命。

合适的支吊架应该易于安装和维护，并且有足够长的使用寿命，避免额外的维护和更换成本。

以上是管道支吊架选择的一些原则和注意事项。

在选择支吊架时，请务必考虑这些因素，以确保正确的选择和长期的安全运行。

电厂管道支吊架的选用及布置原则摘要：管道支吊架的设计在设计管道时是相当重要的工作之一，支吊架性能的好坏直接影响管道系统及设备的运行安全。

本文介绍了管道支吊架选用、布置原则。

关键词：管道，支吊架，选用，原则前言管道支吊架的设计在设计管道时是相当重要的工作之一，因为管道支吊架是与管道相互接触在一起的结构，是管道的重要组成部分，当电厂运行时，管道支吊架若设计不合理，即使一个支吊架出现问题，也将会引起整条管道系统应力发生变化，管道可能会发生断裂，碰撞等事故，严重时还可能损坏与管道相连接的设备，导致机组被迫停运。

管道支吊架的正确选用及布置，对于减小管道震动、位移、形变甚至设备的正常运行有着重要的作用和意义。

一、管道支吊架的分类1.类型管道支吊架按照功能用途可以分成6大类，分别是固定支吊架、滑动支吊架、导向支吊架、限位支吊架、吊架和阻尼器。

注：二、管道支吊架选用原则1.总体原则管道支架型式的选择，主要应考虑：管道的强度、刚度；输送介质的温度、工作压力；管材的膨胀系数；管道运行后的受力状态及管道安装的实际位置状况等，同时应考虑制作和安装的成本。

2.选型原则管道支吊架的选用应参照以下几点原则：（1）设计时应尽可能选用标准支吊架和支吊架组件，以加快建设进度节省工期。

（2）垂直管道通过楼板或屋顶时，应设套管，套管不应限制管道位移和承受管道垂直负荷。

（3）选用管道支吊架时，应按照支承点所承受的荷载大小和方向，管道的位移情况、工作温度、是否保温及管道的材质等条件选用合适的支吊架。

（4）防止管道过大的横向位移和可能承受的冲击荷载，以保证管道只沿着轴向位移，一般在下列条件的管道上设置导向管托：①连接震动设备的管道和可能产生振动的两相流管道；②横向位移过大可能影响邻近管道，以及固定支架间的距离过长而可能产生横向不稳定的管道；③为防止法兰和活接头泄漏而要求不发生过大横向位移的管道；④为防止振动而出现过大的横向位移的管道。

（5）支架生根焊在钢结构上时，所用垫板应按设备外形成型。
