漏电保护断路器

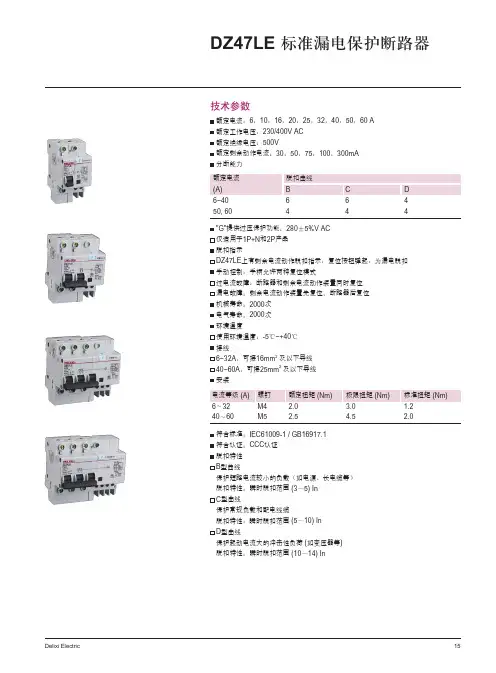

"G"提供过压保护功能：280±5%V AC 仅适用于1P+N 和2P 产品脱扣指示DZ47LE 上有剩余电流动作脱扣指示，复位按钮弹起，为漏电脱扣手动控制：手柄允许两种复位模式过电流故障：断路器和剩余电流动作装置同时复位漏电故障：剩余电流动作装置先复位，断路器后复位机械寿命：2000次电气寿命：2000次环境温度使用环境温度：-5℃~+40℃接线6~32A ，可接16mm 2 及以下导线40~60A ，可接25mm 2 及以下导线安装符合标准：IEC61009-1 / GB16917.1符合认证：CCC 认证脱扣特性B 型曲线保护短路电流较小的负载（如电源、长电缆等）脱扣特性：瞬时脱扣范围 (3～5) InC 型曲线保护常规负载和配电线缆脱扣特性：瞬时脱扣范围 (5～10) InD 型曲线保护起动电流大的冲击性负荷 (如变压器等)脱扣特性：瞬时脱扣范围 (10～14) In技术参数50, 60444额定电流：6，10，16，20，25，32，40，50，60 A 额定工作电压：230/400V AC 额定绝缘电压：500V额定剩余动作电流：30，50，75，100，300mA分断能力40～60M52.54.52.0DZ47LEN1B10DZ47LEN1B16DZ47LEN3B10DZ47LEN3B16DZ47LEN3B20DZ47LEN3B25DZ47LEN3B32DZ47LEN3B40DZ47LEM3B50DZ47LEM3B60DZ47LEN6B6DZ47LEN6B10DZ47LEN6B16DZ47LEN6B20DZ47LEN6B25DZ47LEN6B32DZ47LEN6B40DZ47LEM6B50DZ47LEM6B60DZ47LEN4B6DZ47LEN4B10DZ47LEN4B16DZ47LEN4B20DZ47LEN4B25DZ47LEN4B32DZ47LEN4B40DZ47LEM4B50DZ47LEM4B60454590909090901081081089999999999991261261261171171171171171171351351353P+N 4PDZ47LEN1C6DZ47LEN1C10DZ47LEN1C16DZ47LEN3C10DZ47LEN3C16DZ47LEN3C20DZ47LEN3C25DZ47LEN3C32DZ47LEN3C40DZ47LEM3C50DZ47LEM3C60DZ47LEN6C6DZ47LEN6C10DZ47LEN6C16DZ47LEN6C20DZ47LEN6C25DZ47LEN6C32DZ47LEN6C40DZ47LEM6C50DZ47LEM6C60DZ47LEN4C6DZ47LEN4C10DZ47LEN4C16DZ47LEN4C20DZ47LEN4C25DZ47LEN4C32DZ47LEN4C40DZ47LEM4C50DZ47LEM4C60DZ47LEN1D6DZ47LEN1D10DZ47LEN1D16DZ47LEN3D10DZ47LEN3D16DZ47LEN3D20DZ47LEN3D25DZ47LEN3D32DZ47LEN3D40DZ47LEM3D50DZ47LEM3D60DZ47LEN6D6DZ47LEN6D10DZ47LEN6D16DZ47LEN6D20DZ47LEN6D25DZ47LEN6D32DZ47LEN6D40DZ47LEM6D50DZ47LEM6D60DZ47LEN4D6DZ47LEN4D10DZ47LEN4D16DZ47LEN4D20DZ47LEN4D25DZ47LEN4D32DZ47LEN4D40DZ47LEM4D50DZ47LEM4D60订货信息101610162025324050606101620253240506061016202532405060注: 1.以上为剩余电流为30mA 产品订货号2.若订购50，75，100，300mA ，请在相应订货号后加上R50，R75，R100，R3003.若订购带过压保护功能产品，请在相应订货号后加“G"漏电保护装置附件DZ47LE与断路器拼装示意图订货信息SD99DZ47SD 接线能力：1-4mm2导线。

漏电保护断路器原理
漏电保护断路器是一种用于检测和防止漏电事故的安全装置。

其原理主要是依靠电流监测和快速切断电路的方式来保护人身安全。

首先，漏电保护断路器通过电流互感器来检测电路中的电流情况。

电流互感器将电路中的电流通过电感耦合的原理转化为与之成比例的弱电信号，并输入到漏电保护断路器的控制电路中。

然后，控制电路对这个弱电信号进行放大和处理，将其转化为可以使漏电保护断路器动作的电信号。

漏电保护断路器通常会设定一个漏电动作电流阈值，当检测到电路中的漏电电流超过这个阈值时，漏电保护断路器会立即作出动作反应。

接下来，漏电保护断路器通过快速切断电路来确保人身安全。

当漏电保护断路器检测到漏电电流超过阈值时，它会控制触发电器或继电器迅速切断电路，并切断供电。

这样一来，漏电故障在被检测到后能够及时断电，避免电流通过人体而对人身安全造成伤害。

漏电保护断路器的原理基于电流检测和电路切断的技术，能够有效防止漏电事故的发生。

它不仅可以应用于住宅、商业建筑等民用领域，还被广泛应用于工业生产现场，保护人员免受电击伤害的风险。

漏电断路器原理
漏电断路器是一种安全电气装置，用于保护人们遭受电击的危险，主要通过检测和切断电路中的漏电流来实现。

漏电断路器的原理基于电流平衡的概念，其工作原理如下：
1. 漏电保护装置：漏电断路器内部含有漏电保护装置，通常是一个差动电流变压器。

这个变压器的两个线圈分别接在电路的相线和零线上。

2. 差动电流检测：当电路正常工作时，漏电断路器的相线和零线中的电流是平衡的，即两个线圈中的电流相等。

这时差动电流变压器的输出为零。

3. 检测漏电：如果电路中发生漏电，漏电电流将会流经地线，而不是回到供电源。

这样，导致漏电电流在差动电流变压器的两个线圈中不再平衡。

4. 断开电路：漏电断路器会立即检测到不平衡的电流，并将信号传递给触发机构。

触发机构会迅速切断电路，以防止漏电电流继续通过。

5. 保护人身安全：通过切断电路，漏电断路器有效地防止了触电事故的发生，保护人们的人身安全。

总体而言，漏电断路器的原理是基于差动电流的检测和切断电路的功能，以确保电路中的漏电情况不会对人们造成伤害。

它
是一种关键的电气安全装置，应用广泛于住宅、商业和工业场所。

断路器与漏电保护器区别2009-08-05 23:30断路器:断路器是控制电气回路的分合开关，若以空气为灭弧介质的称空气断路器（开关）、若以sf6气体为灭弧介质的称六氟化硫断路器（开关）。

断路器一般以额定电流（负荷）选择，做为电气回路的总开关使用。

漏电保护器和漏电保护开关：漏电保护器和漏电保护开关：当一个空气开关带有漏电保护功能时，称之为漏电保护开关。

如果是一个单单用于漏电保护的电气装置，则称之为漏电保护器。

漏电保护器，因为它并没有手动关断和合上的机构。

判定是否漏电的的原理依据是：漏电保护器，它所检测的对于电源来说的“流入”和“流出”，因为火线上的电流相当于电源的流出点，而零线中的电流则相当于电源的电流“流入”点，线路正常没有漏电时，流入和流出电源的电流值大小相等，方向相反，但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值，达到30mA 时保护器就要动作，同时切断零、火线。

流进和流出开关的电流必须相等，否则就判定为漏电。

当漏电电流达到和超过一定的程度时，产生保护动作----跳闸。

判定的阈值是可以设定的，因为电路就是们设计的。

只是应用时要根据不同的场合，选用不同灵敏度的保护器。

剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和，以其有效值表示，对于单相线路，剩余电流就是该相的对地漏电的电流；对于三相线路，剩余电流就是各相电流瞬时值的矢量和，以其有效值表示。

漏电断路器实质上是加装检测漏电元件的塑壳式断路器，主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。

漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。

电磁式电流动作型漏电断路器原理图。

正常运行时，各相电流的相量和为零，零序电流互感器二次侧无输出，漏电脱扣器的检测线圈中没有电流流过。

此时的衔铁在永久磁铁的作用下，被吸在轭铁上。

当出现漏电或人身触电时，则在零序电流互感器二次线圈感应出零序电流。

断路器漏电保护原理
断路器漏电保护的原理是依靠电流互感器（CT）和漏电保护
器（RCD）相结合的方法，通过监测电路中的电流来实现对
漏电的保护。

在正常情况下，电路中的电流应该保持平衡，即进入电路的电流应该等于离开电路的电流。

然而，当电路中出现漏电时，例如由于电器设备故障或电线短路等原因，电流将会发生不平衡。

电流互感器（CT）起到了将电路中的电流信号转化为电压信
号的作用。

CT被安装在电路的进线处，它会将进入电路的电
流通过互感效应转化为输出电压信号。

如果电路中出现漏电，将会导致进入和离开电路的电流不平衡，CT会检测到这种不
平衡并输出相应的电压信号。

漏电保护器（RCD）则是对这个电压信号进行监测和处理的
设备。

RCD会与CT连接，并接收CT传递过来的电压信号。

RCD会比对输入和输出信号的差异，一旦发现电流不平衡超
过设定阈值，RCD会认为电路中发生了漏电，并立即切断电
路供电。

当电路被切断时，漏电保护器会保护人和设备免受漏电所可能带来的伤害。

同时，断路器也会提供可靠的过载和短路保护，确保电路的安全运行。

总之，断路器漏电保护是通过电流互感器和漏电保护器的相互
配合实现的，通过检测电流的平衡性来判断是否发生漏电，并及时切断电路供电，保护人和设备的安全。

4p带漏保的断路器保护原理
4P带漏保的断路器是一种具有漏电保护功能的四极断路器，其保护原理基于电流的平衡原理。

在正常工作状态下，4P带漏保的断路器的四个极同时通断，电流在火线和零线中流动，且大小相等方向相反，因此总电流为零，漏电保护器不会动作。

然而，如果电路出现漏电，比如电器的外壳带电，火线和地线（或零线）之间就会存在一个漏电流。

由于火线和零线中的电流不再完全相等，导致总电流不再为零，漏电保护器就会检测到这个差异，然后立即动作，切断电源，从而保护人身安全。

具体来说，4P带漏保的断路器的漏电保护器内部有一个电流互感器，可以检测到火线和零线中的电流差异。

当电流差异超过一定值时，漏电保护器就会动作，切断电源，从而保护人身安全。

此外，4P带漏保的断路器还具有过载保护功能。

当电路中的电流超过额定电流的设定值时，断路器就会自动断开，从而保护电路和电器设备的安全。

综上所述，4P带漏保的断路器通过电流的平衡原理和电流互感器的检测，可以实现漏电保护和过载保护，从而保证电路和人身安全。

漏电保护断路器规格
漏电保护断路器规格根据其用途、型号和参数选择。

以下是常见规格参数：
1.额定电流：漏电保护断路器的额定电流有10A、16A、20A、25A、32A、
40A、50A、63A、80A、100A等规格。

根据负载的额定电流选择相应的漏电保护断路器，以确保正常工作并起到保护作用。

2.动作电流：漏电保护断路器的动作电流有30mA、50mA、100mA、200mA
等规格。

动作电流越小，漏电保护的灵敏度越高。

一般选择动作电流为30mA的漏电保护断路器，以提供较为安全的保护。

3.分断能力：分断能力反映了漏电保护断路器在短路情况下断开电路的能力。

根
据线路的额定电流和负载的性质选择相应的分断能力的漏电保护断路器，以确保在短路情况下能够可靠地断开电路。

4.极数：漏电保护断路器的极数有单极、两极和四极等规格。

根据电源和负载的
要求选择相应的极数，以确保电路的正常工作和安全保护。

5.漏电保护类型：漏电保护断路器有电磁式和电子式两种类型。

电磁式漏电保护
断路器具有较高的灵敏度和可靠性，但价格较高；电子式漏电保护断路器价格较低，但有些规格可能不适用于一些特殊场合。

综上所述，选择合适的漏电保护断路器规格需要根据负载的额定电流、动作电流、分断能力、极数和漏电保护类型等因素进行综合考虑。

同时，还需要注意安装和使用过程中的注意事项，以确保漏电保护断路器的正常工作和安全保护作用。

漏电保护断路器的规格
漏电保护断路器是一种用于保护电路的电气设备，其主要功能是检测电路中的漏电情况，并在发现漏电时自动切断电路，以保障人身安全和电器设备的正常运行。

漏电保护断路器的规格通常包括额定电压、额定电流、额定漏电动作电流、额定断路能力、动作时间等参数。

其中，额定漏电动作电流是指漏电保护断路器检测到电路中漏电时所要切断电路的电流值，通常为10毫安或30毫安。

漏电保护断路器的额定断路能力是指其能够切断的最大电流值，一般为10安、20安、30安等。

动作时间则是指漏电保护断路器在检测到漏电时切断电路的反应时间，通常为0.1秒或0.01秒。

除此之外，漏电保护断路器还有一些其他的规格，如机械寿命、电气寿命、温度范围等，这些规格也都对漏电保护断路器的使用有一定的影响。

因此，在选购漏电保护断路器时，需要根据实际情况选择适合的规格，以保证其正常运行和安全使用。

- 1 -。

漏电保护器与断路器的区别断路器是断路器.漏电保护器是漏电保护器是二种不同的产品作用也是不同的.反正在家也无聊我就认真的来回复你的问题希望对你有所帮助!断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.漏电保护器<又名剩余电流动作保护器简称RCD>可以分为以下三种:第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关.第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器.第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度．中灵敏度和低灵敏度．工作原理为i<火线电流＞＋i＜零线电流＞＝ix=0．或i<A相＞＋i＜B相＞＋i＜C相＞=ix=0.或i<A 相＞＋i＜B相＞＋i＜C相＞＋＜N零线＞=ix=0.所以说兄弟一定要装接地线啊！不然的话漏电保护器就变成了触电保护器．剩余电流保护装置(以下简称RCD)，它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

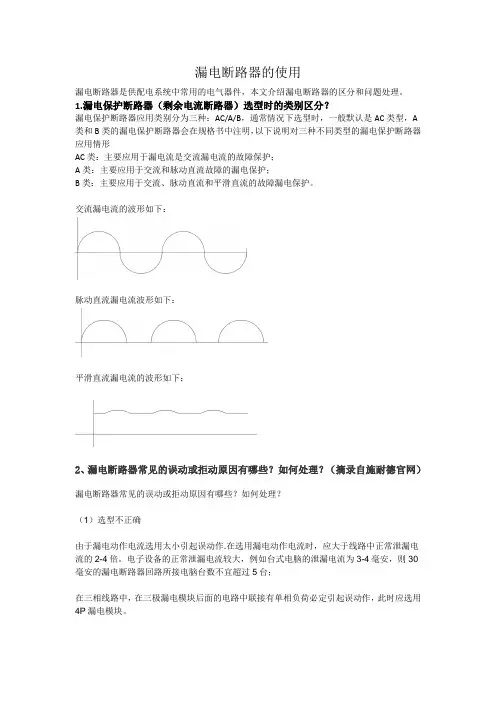

漏电断路器的使用漏电断路器是供配电系统中常用的电气器件，本文介绍漏电断路器的区分和问题处理。

1.漏电保护断路器（剩余电流断路器）选型时的类别区分？漏电保护断路器应用类别分为三种：AC/A/B，通常情况下选型时，一般默认是AC类型，A 类和B类的漏电保护断路器会在规格书中注明，以下说明对三种不同类型的漏电保护断路器应用情形AC类：主要应用于漏电流是交流漏电流的故障保护；A类：主要应用于交流和脉动直流故障的漏电保护；B类：主要应用于交流、脉动直流和平滑直流的故障漏电保护。

交流漏电流的波形如下：脉动直流漏电流波形如下：平滑直流漏电流的波形如下：2、漏电断路器常见的误动或拒动原因有哪些？如何处理？（摘录自施耐德官网）漏电断路器常见的误动或拒动原因有哪些？如何处理？（1）选型不正确由于漏电动作电流选用太小引起误动作.在选用漏电动作电流时，应大于线路中正常泄漏电流的2-4倍。

电子设备的正常泄漏电流较大，例如台式电脑的泄漏电流为3-4毫安，则30毫安的漏电断路器回路所接电脑台数不宜超过5台；在三相线路中，在三极漏电模块后面的电路中联接有单相负荷必定引起误动作，此时应选用4P漏电模块。

（2）接线不正确剩余电流断路器后面的N线不能重复接地，否则由于N线的工作电流经过接地分流而引起剩余电流断路器误动作；安装剩余电流断路器的电路中用电设备的接地保护PE线不能通过剩余电流断路器的互感器，否则当用电设备外壳发生故障漏电时，漏电电流也通过电流互感器，因而互感器就检测不到剩余电流，剩余电流断路器将拒动；当只使用3P或4P开关中的两极或三极时，必须连接取电的两极；漏电保护器的接线松动，引起放电火花，使漏电保护器误动作。

（3）负载类型电路中的雷电感应过电压和操作过电压频率很高，线路对地容抗很小，瞬时对地泄漏电流很大，往往造成剩余电流断路器误动作；可以选用抑制高频漏电流的漏电断路器；水银灯、荧光灯和它们的镇流器是分开安装的，且距离较长，对地电容大，当数量较多时，容易误动作；电机起动，白炽灯通电瞬间等容易引起误动作；工作零线（N线）的绝缘电阻过低也会引起RCD误动作。

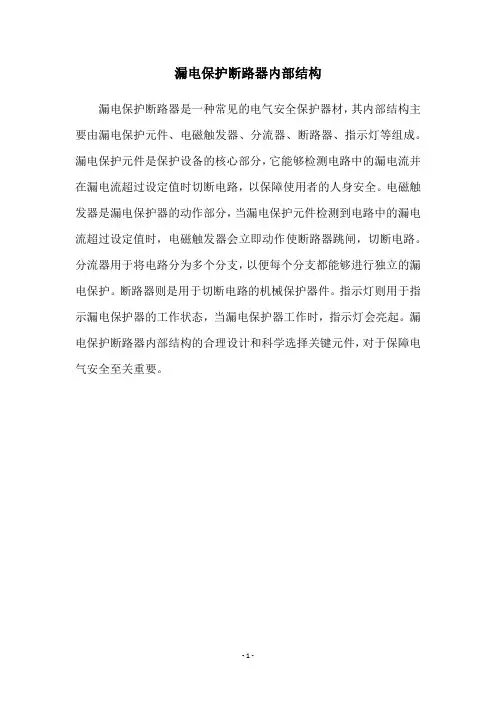

漏电保护断路器内部结构
漏电保护断路器是一种常见的电气安全保护器材，其内部结构主要由漏电保护元件、电磁触发器、分流器、断路器、指示灯等组成。

漏电保护元件是保护设备的核心部分，它能够检测电路中的漏电流并在漏电流超过设定值时切断电路，以保障使用者的人身安全。

电磁触发器是漏电保护器的动作部分，当漏电保护元件检测到电路中的漏电流超过设定值时，电磁触发器会立即动作使断路器跳闸，切断电路。

分流器用于将电路分为多个分支，以便每个分支都能够进行独立的漏电保护。

断路器则是用于切断电路的机械保护器件。

指示灯则用于指示漏电保护器的工作状态，当漏电保护器工作时，指示灯会亮起。

漏电保护断路器内部结构的合理设计和科学选择关键元件，对于保障电气安全至关重要。

- 1 -。

怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。

插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。

断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。

具体可以咨询电工师傅。

1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。

但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。

怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。

缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。

总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。

这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。

总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。

虽然电的发明给我们的生活带来了很多的方便，不过我们还是应该万分注意在用电设备漏电是给我们的人身带来的致命危险，现在市场上五花八门的电器接踵而来也诞生了各种各样的保护器，漏电保护开关就是其中一种撞门保护人的漏电保护器。

下面我们就来介绍漏电保护开关的型号及规格。

漏电保护开关简介漏电保护开关全程叫漏电电流动保护器，简称漏电保护器，它不仅可以与其它断路器一样可将主电路接通或断开，而且对漏电流具有检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。

市场上关于它的型号和规格有很多，我们马上来看一看。

漏电保护开关型号漏电保护开关的型号一般有额定频率为50HZ的220V和380V两种，其中220V开关有家用漏电，单极带漏电，两极带漏电，如果是工厂就需要用380V了。

断路器与其所保护的线路之间要配套：家庭用一般分为15A,20A,32A,40A。

市场上的漏电保护开关有DZL18-20、DZL31、DZL43、FIN 、K、E4FL、F360系列。

漏电保护开关选用原则漏电保护开关主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

在选购产品的时候我们一定要选择质量检验合格的；还要根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。

当他作为直接接触防护的补充保护时要选用高灵敏度、快速动作型漏电保护器。

一、5SM 漏电保护器型号参数规格/型号:5SM;适用范围:用于配电线路及电器设备中，对直接或间接接触带电体（包括人体或生物体触电）而产生的漏电、火灾事故以及绝缘遭到破坏等故障的保护;使用范围广，额定工作电流从16——80A，额定故障电流从10——500mA。

漏电开关的外壳采用热固性材料制成，具有很高的耐热性和抗冲击强度，绝缘强度高。

漏电开关外形为标准模数化结构，体积小重量轻，安装部件采用金属片和弹簧，可以安全牢固地安装在35mm 的标准导轨上。

漏电保护器漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

中文名漏电保护器外文名leakage protector拼音lòu diàn bǎo hù qì简称漏电开关别称漏电断路器用途设备发生漏电故障时及时断电目录1简介2历史发展▪特点▪主要结构3工作原理▪基本原理分析▪开关原理图▪装设范围▪使用区别▪选用原则▪技术参数▪额定电流▪接线方式▪运行维护4使用事项▪各种标准▪文件活动1简介漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1.漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

2.漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。

它与熔断器、热继电器配合可构成功能完善的低压开关元件。

目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。

漏电保护断路器在设备正常工作时
漏电保护断路器是一种用于保护电气设备和人身安全的重要装置。

当电气设备出现漏电故障时，漏电保护断路器能够迅速切断电路，防止漏电电流对人体造成触电危险，同时也能有效保护电气设备不受损坏。

在设备正常工作时，漏电保护断路器也扮演着重要的角色。

首先，漏电保护断路器在设备正常工作时起到了监测和预警的作用。

它能够监测电路中的漏电电流，一旦检测到漏电电流超过设定数值，就会立即切断电路，避免漏电造成的危险。

这种预警功能可以在设备出现问题之前及时发现并解决潜在的安全隐患，保障设备和人员的安全。

其次，漏电保护断路器在设备正常工作时也能够提高电气设备的可靠性和稳定性。

通过及时切断漏电电流，可以避免电气设备因漏电故障而受到损坏，延长设备的使用寿命，减少维修和更换的成本。

同时，漏电保护断路器的作用也能够减少电路中的电火灾风险，保障设备和场所的安全。

此外，漏电保护断路器在设备正常工作时还能够提高电气系统的效率和节能水平。

通过及时切断漏电电流，可以避免电能的浪费，提高电气设备的工作效率，减少能源消耗。

这对于提高电气系统的整体运行效率，降低能源成本，具有重要的意义。

总的来说，漏电保护断路器在设备正常工作时扮演着重要的角色，它不仅能够保护电气设备和人身安全，还能够提高设备的可靠性和稳定性，提高电气系统的效率和节能水平。

因此，在电气设备的设计和使用中，漏电保护断路器的作用不容忽视，应该合理配置并严格使用，以确保设备和人员的安全，提高电气系统的整体运行效率。

断路器和漏电保护器选型标准断路器和漏电保护器是电力系统中非常重要的设备，它们的主要作用是保护电路和设备，防止因过载、短路或漏电等原因而造成损坏或事故。

在选型时，需要根据使用场合、负载类型、安装环境等因素进行综合考虑，下面就对断路器和漏电保护器的选型标准进行详细介绍。

一、断路器的选型标准1.额定电流断路器的额定电流是断路器能够长时间通过的最大电流，通常用In表示。

在选型时，需要根据负载的额定电流来选择断路器的额定电流。

一般情况下，应选择额定电流大于或等于负载额定电流的断路器。

1.短路电流断路器的短路电流是指在电路中出现短路故障时，断路器能够承受的最大电流。

短路电流通常用Imax表示。

在选型时，需要考虑电路中的最大短路电流，并选择能够承受该电流的断路器。

1.动作时间断路器的动作时间是指从电路中出现故障到断路器动作所需的时间。

动作时间越快，说明断路器的反应速度越快，能够越快地保护电路和设备。

在选型时，需要根据实际需求选择合适的动作时间。

1.极数和相数断路器的极数和相数是指断路器能够控制的电路数和相位数。

在选型时，需要根据实际需求选择合适的极数和相数。

1.安装方式断路器的安装方式有多种，包括固定式、抽屉式、导轨式等。

在选型时，需要根据实际需求选择合适的安装方式。

二、漏电保护器的选型标准1.额定电压和电流漏电保护器的额定电压和电流是指漏电保护器能够正常工作的电压和电流范围。

在选型时，需要根据实际需求选择合适的额定电压和电流。

1.动作电流和动作时间漏电保护器的动作电流和动作时间是指当电路中出现漏电故障时，漏电保护器能够感知并动作所需的最小电流和时间。

在选型时，需要根据实际需求选择合适的动作电流和动作时间。

一般情况下，应选择动作电流小于或等于人体安全电流（30mA）的漏电保护器，并选择动作时间小于或等于0.1秒的漏电保护器。

1.灵敏度等级漏电保护器的灵敏度等级是指漏电保护器对漏电故障的感知能力。

灵敏度等级越高，说明漏电保护器对漏电故障的感知能力越强。

漏电保护断路器是一种用于保护电气设备和人身安全的电器，其规格通常包括以下几个方面：
额定电压：漏电保护断路器的额定电压一般为220V、380V等，具体规格根据应用场景而定。

额定电流：漏电保护断路器的额定电流一般为10A、16A、20A、25A等，具体规格根据应用场景而定。

触发电流：漏电保护断路器的触发电流一般为10mA、30mA、100mA等，根据应用场景和电器设备的电流大小而定。

动作时间：漏电保护断路器的动作时间一般在0.1秒以内，根据应用场景和电器设备的要求而定。

防护等级：漏电保护断路器的防护等级一般为IP20、IP65等，根据应用场景和环境条件而定。

安装方式：漏电保护断路器的安装方式一般为插拔式、固定式等，根据应用场景和设备要求而定。

应用领域：漏电保护断路器应用于家用电器、工业生产设备、通讯设备等领域，根据应用场景和设备类型而定。

总之，漏电保护断路器的规格需要根据具体的应用场景、设备要求和安全标准等因素而定，选择合适的漏电保护断路器可以有效保护电器设备和人身安全。

断路器空气开关漏电保护器的区别（空气开关漏电开
关）
1、空气开关，属于负荷开关，可以在过电流时切断电源的。

称为“开关”，是指可以重复使用、人为操作（接通、或断开电源）的开关。

2、“断路保护器”属于被动型、一般不作频繁使用的保护开关装置（如变、配电所的大型高压断路器；或者家用小型保险管等）。

3、“漏电保护器”属于保护型开关，除具备空气开关的属性外，还具有漏电保护的功能，当负载出现危及人身安全的漏电流时（≤30mA），可以迅速（＜0.1秒）分闸、切断电源。

所以，一般只在施工现场临时用电或工业与民用建筑的插座回路中采用。

空气开关和漏电开关哪种好？
空气开关一般长期用于防止电路承载过重，为防止人体触电，只是起着保险丝的作用；而漏电开关则是防止人体触电和漏电，在电路承载过重方面并不会起太大的作用。

因为其两者的工作原理不同，导致的安全保护方面也是不一样的，所以两者是万千不能盲目的混用。

在保护作用方面，空气开关只是相对于大电路的电流起着保护作用，主要检测线路中的的短路以及承载过重的电流，漏电开关则是相对于小电路产省保护作用，主要检测线路设备、保护人体安全以及设备的安全；在跳闸方面，空气开关则是通过火线和零线，两线间电流太大的话就会导致跳闸，而漏电开关只是因为火线，人体接触火线就会和地面形成一个回路，从而导致里面的装置就会自动感触，达到跳闸的目的，起着保护的作用。

,。

断路器为什么会跳？原来是这样的！咦，话说我家昨晚可是好热闹啊，不是因为生日派对，也不是因为热闹的夜生活，竟然是因为家里的电闸跳闸了！我当时莫名其妙，刚才明明还好好的，怎么突然就没有电了呢？后来那个电工大哥来了，一头黑发、一脸沧桑，看起来经验丰富。

他打开了电箱，拆开了那个我从未注意到的小东西——断路器。

电工大哥的解释让我恍然大悟：原来，断路器里面装着的是一种叫做漏电保护器的装置，可以保护我们避免触电事故。

具体来说，这个漏电保护器会监测电路中的电流，一旦检测到有电流“偷偷溜走”了，比如因为触电导致人体感应电流，漏电保护器就会及时“跳闸”，切断电路，确保我们的安全。

电工大哥接着解释说，当电流通过电路正常回路时，电压和电流是一致的，两者之间没有差异。

但是，一旦发生漏电（比如电器漏电、电线短路等情况），电流就会发生异常，导致电压和电流不一致，漏电保护器就能通过检测到这种差异而发挥作用。

而且，漏电保护器还是非常灵敏的，一般只要电流的偏差超过了设定的数值范围，它就会迅速触发，切断电路，保护我们不受伤害。

想想真不容易啊，平时我们都不怎么注意这些隐形的保护措施，直到出了问题才会引起我们的关注。

看来，断路器跳闸并不是什么坏事，而是在提醒我们，安全第一啊！所以，断路器跳闸是好事？最后，电工大哥对我说：“断路器跳闸虽然会让我们暂时失去电力供应，但却是为了我们自身的安全考虑。

在出现电路短路、漏电等安全隐患时，它就像是一个坚实的保护者，主动出击，让危险远离我们。

”我这才恍然大悟，原来断路器不仅仅是一个简单的开关，而是隐藏在其中的一种保护机制。

我们有了断路器的保护，才能放心在家使用电器，享受现代科技带来的便利。

想到这里，我对电工大哥露出了灿烂的微笑，心里对这个看似普通的小家伙充满了敬意。

没想到，一个小小的断路器，背后竟有着这么多的安全设计和保护机制。

真是不容小觑啊！。
