中国移动通信企业标准QB-×-×××-××××基站防雷与接地技术规范(修改稿)××××-××-××发布××××-××-××实施中国移动通信有限公司发布前言本规范依据有关雷电防护的国家标准和信息产业部标准,结合移动通信基站实际情况,提出了移动通信基站防雷与接地设计的技术规定,同时对基站防雷与接地工程的建设、验收,及防雷设施的维护管理作了具体的规定,是中国移动通信基站进行防雷与接地设计、施工、维护的技术规范。
本规范由中国移动通信集团公司网络部提出并归口。
本规范起草单位:中国移动通信有限公司中国移动通信集团浙江有限公司本规范主要起草人:孙研高健於光鑫俞龙云。
本规范解释单位:中国移动通信有限公司网络部目次1 总则2 术语3 移动通信基站的联合接地系统3.1 地网的组成3.2 接地体3.3 接地线与接地引入线3.4 接地汇集线与接地汇流排3.5 接地电阻3.6 非自建机房的接地系统4 移动通信基站的防雷与接地4.1 直击雷防护4.2 供电线路的防护4.3 馈线的接地保护4.4 通信线路的防雷与接地4.5 监控系统的防护4.6 其它设施的防雷与接地4.7 方仓(彩钢板)机房的防雷与接地4.8 浪涌保护器的使用5 移动通信基站防雷与接地工程的施工5.1 室外工程5.2 室内工程6 移动通信基站防雷与接地工程的验收6.1 隐蔽工程验收6.2 初验6.3 终验7 移动通信基站防雷与接地系统的维护与管理7.1 防雷接地设施的日常维护7.2 浪涌保护器的维护附录A 本规范用词说明附录B 移动通信基站防雷与接地工程的竣工、验收资料B.1 防雷与接地系统工程验收报告B.2 竣工技术文件B.3 隐蔽工程验收表B.4 基站防雷与接地系统工程验收表附录C 全国年平均雷暴日数区划图附录D 全国主要城市年平均雷暴日数统计表附录E 土壤电阻率参考值附录F 地网接地电阻的测量条文说明1 总则1.0.1 为防止和减少雷电对移动通信基站造成的危害,确保人员安全和通信系统的正常运行,特制订本规范。
一、项目背景随着通信技术的快速发展,通信基站已成为现代社会不可或缺的基础设施。
然而,由于我国地域辽阔,气候条件复杂,通信基站在运行过程中易受到雷击等自然灾害的影响,导致设备损坏、通信中断等问题。
为保障通信基站的安全稳定运行,降低雷击风险,特制定本防雷工程施工方案。
二、施工原则1. 遵循国家标准和行业标准,确保工程质量;2. 以预防为主,综合治理,降低雷击风险;3. 因地制宜,根据基站实际情况选择合适的防雷措施;4. 确保施工安全,遵守施工现场安全管理规定。
三、施工内容1. 避雷针安装(1)选择合适的避雷针类型,如滚球法、保护角法等;(2)根据基站周围环境,确定避雷针安装位置,确保其能够有效保护基站;(3)按照设计要求,安装避雷针,并进行接地处理。
2. 引下线安装(1)选择合适的引下线材料,如镀锌扁钢、圆钢等;(2)根据设计要求,确定引下线安装路径,确保其与避雷针、接地体连接;(3)按照规范要求,进行引下线安装,并进行接地处理。
3. 接地体施工(1)根据基站实际情况,选择合适的接地体材料,如接地棒、接地网等;(2)按照设计要求,确定接地体安装位置,确保其与引下线连接;(3)按照规范要求,进行接地体施工,并进行接地电阻测试。
4. 接地网施工(1)根据基站实际情况,设计接地网布局,确保其能够覆盖基站周边区域;(2)按照设计要求,选择合适的接地网材料,如接地网线、接地网棒等;(3)按照规范要求,进行接地网施工,并进行接地电阻测试。
5. 防雷设备安装(1)根据基站实际情况,选择合适的防雷设备,如浪涌保护器、电源防雷器等;(2)按照设计要求,确定防雷设备安装位置,确保其能够有效保护基站设备;(3)按照规范要求,进行防雷设备安装,并进行功能测试。
四、施工进度安排1. 施工前期准备:1周;2. 避雷针、引下线安装:2周;3. 接地体、接地网施工:3周;4. 防雷设备安装:1周;5. 系统调试及验收:1周。
五、施工质量控制1. 严格按照施工图纸和规范要求进行施工;2. 对施工材料进行严格检验,确保材料质量合格;3. 定期进行施工质量检查,发现问题及时整改;4. 施工完成后,进行系统调试和验收,确保工程质量符合要求。
通信基站地网施工方案一、工程概况1、工程简介及特点1.1工程简介该项目为通信基站新建地网工程。
施工总平面图如下:2、施工条件基站塔基已完工、机房基础已完成,道路通畅,具备地网进场施工的条件。
3、施工要求与技术保证条件3.1施工要求(1)严格遵循我国现行施工有关规范、标准规定的内容和设计文件的要求。
遵照施工图纸、技术规范、现场实际情况和业主要求。
(2)根据场地、气候等实际情况,结合公司的人力、物力、财力、科学合理的组织施工。
(3)进行施工管理和质量控制,建立健全质量保证体系,强化安全措施,使各项工作落到实处,为本标段施工的顺利、高效进行,创造良好的条件。
(4)组成强有力的施工组织机构、组成专业队伍,对工程质量、进度、安全进行全面负责,直接对业主和监理工程师负责。
(5)在机械及检测仪器配置方面立足高效的机械化作业及现代化的检测手段,为保证质量、保证工期提供有力的物资保证。
(6)在工期安排上充分考虑各分项工程及单位工程的施工工期,立足于合理化,精心安排各分项工程的施工顺序,避免不合理的安排造成的施工相互干扰及窝工现象。
(7)不断优化施工方案,力求做到规范化、标准化施工,推广选用先进的施工工艺,确保工程质量、施工安全、缩短工期、降低工程成本。
3.2 技术保证条件(1)加强技术管理项目总工在施工前组织工程技术人员学习、熟悉图纸、有关技术规范、标准和操作规程,明确安全防护措施,做好开工前的技术准备和技术交底工作,做好岗前工人技术培训工作。
(2)加强现场安全管理由项目副经理负责现场管理,施工点有安全员监督,严格按操作规程施工;特殊工种人员持证上岗;认真做好施工日志、填好施工原始记录。
专职安全员进行巡查,并做好安全巡查记录和安全日志。
项目定期及不定期组织安全大检查,对发现的问题责成现场负责人和作业班组及时整改。
(3)加强材料质量控制项目部各部门之间密切配合,严格要求进场材料的质量,试验室要对进场材料的类别、型号规格、数量和质量指标等进行验证和检验,并按规定要求进行抽检,杜绝不合格品进入施工现场。

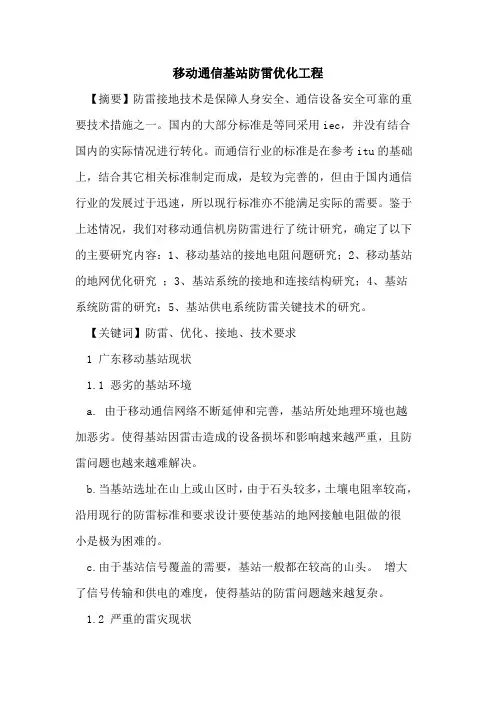

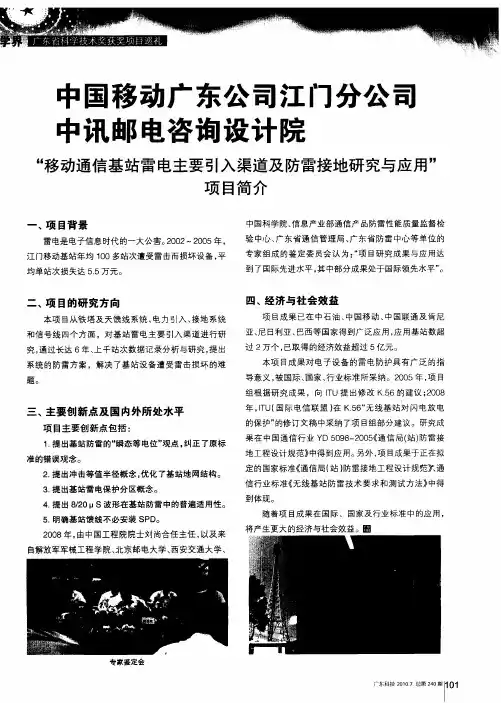

移动通信基站防雷优化工程【摘要】防雷接地技术是保障人身安全、通信设备安全可靠的重要技术措施之一。
国内的大部分标准是等同采用iec,并没有结合国内的实际情况进行转化。
而通信行业的标准是在参考itu的基础上,结合其它相关标准制定而成,是较为完善的,但由于国内通信行业的发展过于迅速,所以现行标准亦不能满足实际的需要。
鉴于上述情况,我们对移动通信机房防雷进行了统计研究,确定了以下的主要研究内容:1、移动基站的接地电阻问题研究;2、移动基站的地网优化研究;3、基站系统的接地和连接结构研究;4、基站系统防雷的研究;5、基站供电系统防雷关键技术的研究。
【关键词】防雷、优化、接地、技术要求1 广东移动基站现状1.1 恶劣的基站环境a. 由于移动通信网络不断延伸和完善,基站所处地理环境也越加恶劣。
使得基站因雷击造成的设备损坏和影响越来越严重,且防雷问题也越来越难解决。
b.当基站选址在山上或山区时,由于石头较多,土壤电阻率较高,沿用现行的防雷标准和要求设计要使基站的地网接触电阻做的很小是极为困难的。
c.由于基站信号覆盖的需要,基站一般都在较高的山头。
增大了信号传输和供电的难度,使得基站的防雷问题越来越复杂。
1.2 严重的雷灾现状经广东移动省工程管理中心组织各分公司有关部门,对2000年以来的基站雷害情况进行了初步统计,各地区的上报雷害比例数据,大部分地区的雷害情况相当严重。
1.3 雷害损坏设备以电源系统为主依据分公司统计数据,我们对揭阳、江门、深圳和惠州等四个有代表性地区的雷害设备种类进行了统计,发现电源部分损坏次数最多。
bts和信号传输设备的损坏数量虽然不是最多,但其价格最高,造成的损失严重,因此同电源部分的设备一样,是基站防雷的重点对象。
1.4 满足现有规范的接地措施不能解决基站雷害问题对在七个地区中,惠州公司对基站的地网情况和第一级电源防雷器安装情况进行了统计,雷害经验:单纯依靠改造地网、加装防雷器的措施,不能很好地解决基站雷害问题。
附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备,如避雷针、避雷网等,以防止雷电直接击中设备。
1.2基站设备应有防雷接地装置,以将雷电引到地下,减少对设备的危害。
1.3基站设备的天线塔应设置避雷针,并与设备接地系统连接。
1.4基站设备的接地系统应符合国家规定的接地标准。
2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术,并由专业人员进行施工和检测。
2.2基站设备的接地系统应包括主接地系统和辅助接地系统。
2.3主接地系统应设置在基站建筑物的地下室或特定区域,以确保设备的安全接地。
2.4辅助接地系统应设置在设备周围的地面上,并与主接地系统相互连接。
2.5接地系统应具有良好的接地电阻,一般要求不大于10欧姆,以确保有效地排除设备的地电流。
2.6接地系统应定期检测和维护,以确保其正常运行。
3.设备布局要求3.1基站设备应合理布局,避免设备之间的相互干扰和防雷设备之间的干扰。
3.2防雷设备和接地设备应距离基站设备一定的距离,以确保其有效工作。
3.3设备之间应留有足够的空间,以便进行维护和检修。
4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。
4.2施工前应编制详细的施工方案,并按照方案进行施工。
4.3施工过程中应注意施工安全,严禁擅自修改设计方案。
4.4施工完成后,应进行验收,并出具相应的验收报告。
4.5验收合格后,应进行定期检测和维护,以确保防雷与接地设备的正常运行。
以上是一份移动通信基站防雷与接地设计规范,如有需要,可以根据具体情况进行调整和变更。
防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要,建议在设计和施工过程中严格遵守规范要求。
移动基站的电源防雷方案一想到移动基站,脑海中就浮现出那些高高耸立的通信塔,它们像是一道道连接天地的桥梁,承载着无数人的通信需求。
然而,在这些高科技设备的背后,隐藏着一个不容忽视的问题——电源防雷。
今天,就让我们一起探讨一下移动基站的电源防雷方案。
1.雷电灾害的严重性雷电灾害是一种自然灾害,具有突发性、破坏性、广泛性等特点。
据统计,每年我国因雷电灾害造成的经济损失高达数十亿元,人员伤亡更是无法估量。
移动基站作为通信设施的重要组成部分,一旦遭受雷击,不仅会导致通信中断,还可能引发火灾等安全事故。
2.移动基站电源防雷的必要性移动基站位于室外,容易受到雷击。
一旦电源系统遭受雷击,可能会导致基站设备损坏,甚至影响整个通信网络的正常运行。
因此,确保移动基站电源的防雷安全至关重要。
3.移动基站电源防雷方案设计(1)电源防雷器选型高性能:电源防雷器应具备较高的保护水平,确保基站电源系统在遭受雷击时能够得到有效保护。
小型化:电源防雷器应具备较小的体积,便于安装和维护。
(2)电源防雷器安装位置安装在电源系统前端,靠近基站设备输入端。
安装在电源线路较长、容易遭受雷击的位置。
安装在电源线路分支处,以减少雷击对整个电源系统的影响。
(3)电源防雷器接线方式串联接线:将电源防雷器串联在电源线路中,确保雷电流能够通过防雷器导入大地。
并联接线:将电源防雷器并联在电源线路中,以分担雷电流,降低电源系统承受的雷击压力。
(4)电源防雷器维护与检测定期检查电源防雷器的接线是否牢固,接触是否良好。
定期检查电源防雷器的性能指标,如保护水平、响应时间等。
定期清洁电源防雷器,确保其表面无灰尘、污垢等。
定期对电源防雷器进行检测,发现问题及时处理。
4.移动基站电源防雷方案的实践与应用某地移动基站,在遭受雷击后,电源系统得到了有效保护,基站设备正常运行。
某地移动基站,通过安装电源防雷器,避免了雷击造成的设备损坏和通信中断。
某地移动基站,在电源防雷器的保护下,连续多年未发生雷击事故。
中国移动通信局<站)防雷、接地
检查要求
中国移动通信集团公司
二零零二年十一月二十六日
前言
移动通信网络规模不断扩大,用户数量不断增多,用户对服务质量地要求也越来越高.我国地域辽阔,许多移动通信局<站)地处雷害多发区.近几年,一些移动通信局站因为防雷设施失效或不完善而遭受雷击,给企业带来了一定地经济损失.为减少移动通信局<站)遭受雷害地损失,确保局<站)工作人员地安全,切实保障移动通信网地安全可靠运行,中国移动集团公司要求各级维护管理部门强化安全意识,严格按照规定检查工程内容和检查周期进行维护检查,发现问题及时整改,尽快完善接地、防雷设施,确保局站安全可靠运行.b5E2RGbCAP 移动通信局<站)接地、防雷检查工程
<每半年检查一次)
移动通信局<站)接地、防雷检查工程
<每半年检查一次)
移动通信局<站)接地、防雷检查工程<每半年检查一次)。
防雷工程设计方案工程名称:移动基站综合防雷工程建设单位:湖南移动常分公司设计单位:湖南普天科比特防雷技术有限公司设计负责人:编号:日期:一、概述移动通信基站的主要设备一般分为以下几个系统:传输系统,包括SDH设备,光缆,电缆等等;动力系统,蓄电池,市电等等;动环监控系统;天馈系统;基站收发信台BTS(包括收发信机无线接口TRI、收发信机子系统TRS等设备);以及其他辅助设备,如空调,防盗门等等。
基地站的配电电压为26.4v。
通常是由主干电力线路经AC/DC变换器得到的。
当主干线路发生故障时,备用电池将能在一定时间内向基地站供电。
移动通讯基站多位于地势较高的多雷雨地带,气候条件恶劣,夏季通讯机房设备及发射铁塔遭遇雷击的概率较高。
基站建设的基础部分多为岩石结构,基本无土层,接地电阻很难保证在1 Ω以下,在此条件下给雷电的泄放带来很大困难。
电源采用架空线上山,基站交流供电线路较长,同线路上用电负载比较复杂,大型用电设备启动或停止瞬间会产生很大的冲击电压干扰,严重影响通讯组合电源的使用安全。
基站的接地系统在设计时也没有得到足够的重视,极易遭受直击雷、感应雷及电源操作等多种过电压的侵袭。
再者基站重要设备都是微电子设备,由于微电子设备具有高密度、高速度、低电压和低功耗等特性,这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力,随时可能遭受重大损失。
二、雷电引入途径分析移动基站防雷的主要保护对象是在机房中的通信设备,保障这些通信设备的正常运行。
雷电损坏设备通常是它在通过带电或非带电的导体对地泄放的过程中,由于电荷运动产生的一些物理效应,比如热效应、磁效应等,改变了在雷电泄放通道中所涉及设备的基本性能,从而使设备不能正常运行或被损坏。
因此我们需要对雷电的入侵途径进行仔细分析,发掘出雷电可能的入侵途径,并在雷电流到达设备前改变其对地泄放途径,保障设备的安全运行。
移动通信基站防雷电的防护方案
随着移动通信技术的不断发展,移动通信基站的防雷电工作变得越来越重要。
由于雷电的威力巨大,一旦基站受到雷击可能会导致严重的设备损坏和通信中断,给用户带来极大的不便和经济损失。
因此,为了确保通信网络的稳定运行,必须采取有效的防雷电措施。
针对基站防雷电的需求,我们提出以下防护方案:
1. 安装避雷针
避雷针是基站防雷电的最基本手段,通过将避雷针安装在基站的高处,将雷电引向地面,避免直接击中基站设备。
在安装避雷针时,要注意与设备的距离,保证避雷针的有效性。
2. 接地保护
基站设备需要接地保护,以避免因雷电冲击而产生高电压,导致设备损坏。
在接地保护方面,需要采用符合标准的接地网,将设备接地。
3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。
它的作用是在雷电来袭时,将电路与设备隔离,防止高电压对设备产生损害。
在基站中,需要安装符合标准的防雷器,以确保其正常工作。
4. 安装UPS
UPS是不间断电源的缩写,通过将UPS安装在基站中,可以避免因电力系统故障而导致的停电,保证设备的稳定运行。
5. 定期检查维护
无论采取什么样的防雷电措施,都需要定期检查维护。
定期检查可以发现设备的潜在问题,及时进行处理,避免设备受损。
综上所述,移动通信基站的防雷电工作是非常重要的。
采取有效的防护措施,可以保障设备的安全运行,确保通信网络的正常运转。
我们需要针对不同的设备进行综合考虑,制定出符合实际情况的防护方案。
广州移动基站防雷工程总体方案建设单位:施工单位:日期:2012-9-14目录第一章、工程勘察报告 (3)(二)防雷工程勘测报告 (4)第二章、工程设计方案 (5)1、设计依据标准及规范: (5)2、工程施工内容 (5)3、广州移动基站避雷地网工程 (6)3.1、施工材料的组织与准备 (6)3.2、单个基站避雷地网施工计划的组织 (6)3.3、常规接地系统土石方开挖及接地体的敷设 (7)3.4、接地体的连接 (8)3.5、焊点防锈、降阻剂/石墨粉的包敷 (8)3.6、测量及回填土 (8)3.7、接地引上点的连接 (9)3.8、接地电阻测量 (9)3.9、追加工程 (9)3.10、竣工验收 (10)3.11、常规接地系统的材料选择 (10)3.12、自建高山基站避雷地网系统的布置设计 (10)3.13、基站避雷地网建设及施工技术必须符合相关的规范要求 (11)4、组织方案 (14)1、工程设备配备: (14)2、施工安全控制 (14)(4)工程图纸 (19)4.1设计图 (19)4.2施工图 (19)4.3竣工图 (19)第一章、工程勘察报告(一)防雷工程勘察报告表单编号:归档编号:勘测日期:2012年8月8号项目名称广州移动基站防雷工程项目建设单位联系人联系方式勘测单位勘测地点环境条件高山站、平地站、楼层站天气条件晴勘测人员勘测项目1、检测通信铁塔及机房接地电阻情况2、检测机房内等电位连接情况3、检测电源、通讯系统感应雷防护情况4、土壤电阻率测试检测:校对:(二)防雷工程勘测报告当地气象资料年平均雷暴日76.1天周围遭雷击历史不详建(构)筑物基本情况周围环境在民房内或山头长、宽、高不详结构及外部设施一体化机房或民用建筑已有的防雷措施有供电系统基本情况供电线路情况双路电源进线供电方式TN-C-S地网情况放射地网或民楼基础信息系统基本情况线路传输情况光缆、天馈线主要弱电设备DC柜、设备的布置情况两排设备接地情况无结构整体及机房接地、等电位情况委托我公司设计、实施结构整体及线路屏蔽情况屏蔽措施良好工程预算金额元设备可能的发展变化不详预计施工工期工程配合单位建设单位关于防雷的设计及施工要求承担“方案-实施-安装-检测-系统维护-后续服务”一体化服务措施检测:校对:第二章、工程设计方案1、设计依据标准及规范:国内标准(1)《建筑物防雷设计规范》GB 50057-2010(2)《移动通信基站防雷与接地设计规范》YD5068-98(3)通信行业标准《通信工程电源系统防雷技术规定》YD5078-98(4)《通信局(站)雷电过电压保护工程设计规范》YD5098-2005(5)《移动通信无线基站接地系统建设工程验收规范》(6)《基站防雷与接地技术规范》国际标准IEC61312《雷电电磁脉冲的防护》2、工程施工内容基站避雷地网的接地电阻可适当增加地网面积、改善接地体埋设结构。
在土壤电阻率较高的环境,一般的地极埋设难以达到理想的结果时,可采取多种措施来降低接地电阻值。
如采取换土、深埋地极、添加长效降阻剂、钻深井以及使用的电解离子长效接地极等方法。
3、广州移动基站避雷地网工程3.1、施工材料的组织与准备广州移动基站变压器地网整改工程所需的主要材料要求如下:40mm×4mm热镀锌扁铁的合格检测;50mm×50mm×5mm热镀锌角铁合格检测;95mm2的BVR电缆的合格检测;室外接地引下线电缆与铜铁转换头的焊接;长效防腐降阻剂的合格检测。
本次工程施工严格依照设计方案和施工计划执行,并严格依照广东移动《移动通信基站地网优化设计及新型综合防雷接地解决方案》、《移动基站接地系统施工与验收规范》及《移动通信无线基站接地系统建设工程验收规范》进行验收。
3.2、单个基站避雷地网施工计划的组织针对每次每项单项工程,施工单位应该编制计划投入施工队伍、人员编制、工具材料核算等;对接地系统土石方开挖、机械钻井施工、接地引下线母线整改敷设的施工、地网主干母线及垂直接地体的施工,编制严密的施工计划执行,并严格依照广东移动《移动基站接地系统施工与验收规范》及《移动通信无线基站接地系统建设工程验收规范》进行相关工程施工及验收。
在详细研究施工设计文件的基础上,制定施工进度表。
准备材料,材料应该依照设计文件的规定品牌、规格进行采购,每个子项目的工程材料应该准备10%的材料余量。
连接接地网与接地引下线之间的转接头应该准备四到八只。
根据工程设计文件中的施工现场的地形地貌、土壤电阻率的情况准备施工机械,在考察现场的环境、运输、水电到位情况,决定使用工程机械的数量和种类,并根据施工进度表和工程的难易程度安排施工人员和管理人员。
在开工之前,应打入一只普通垂直接地体,测量不同深度的工频接地电阻,以确定现场施工的难易程度。
详细研究施工进度计划表,排定具体施工计划和人力资源调配,按照工序完成施工。
3.3、常规接地系统土石方开挖及接地体的敷设根据设计文件的规定,首先进行土石方的开挖,人工无法完成的,使用风镐等工程机械。
在开挖的同时,进行水平接地体和垂直接地体的埋设,接地体埋设经监理人员确认后,进行焊接。
开挖涉及有敷设电缆沟土石方前,要进行全面、准确的电缆施放测算,确保埋地电缆不被挖土器械损伤或击断。
地网及水平接地体或者垂直接地体顶部距地面的垂直埋设距离不小于0.7m。
水平接地体扁钢应垂直铺设在预先挖好的地沟内,遇到地下管线使扁钢达不到要求的埋设深度时,扁钢必须铺设在其下部。
在铺设地网连接线无法避开如阴井等情况时,必须穿PVC管。
垂直接地体在地沟内的打入深度应不小于 2.3m,若地质较硬导致角钢无法打入到要求的深度,可以将角钢的多余部分去除。
为了便于焊接,打入角钢的侧面应与垂直布放的扁钢相平行3.4、接地体的连接接地体的连接宜采用双面焊接工艺,焊点不允许虚焊、脱焊或焊接不牢,焊接应该在质量检察员检查后,确认合格方可进行下一道工序。
为保证良好的电气连通,扁钢与扁钢搭接长度为扁钢宽度的2倍,焊接时要做到三面焊接。
圆钢与扁钢搭接长度为圆钢直径的10倍,焊接时要做到双面焊接。
圆钢与建筑物螺纹主钢筋搭接长度为圆钢直径的10倍,焊接时要做到双面焊接。
3.5、焊点防锈、降阻剂/石墨粉的包敷完成焊接后,焊点冷却稳定后,用沥青或其它设计文件许可的物质进行防腐处理。
降阻剂/石墨粉应与中性水或液体降阻剂按照规定比例搅拌均匀,搅拌后的混合体应该充分混合,不允许有未散开的颗粒或干粉,混合体应该在十分钟内凝固,半小时内干燥。
包敷降阻剂,包敷降阻剂的剂量以设计文件为依据,不允许包敷不到位、不均匀,金属与土壤直接接触的现象。
包敷完成后,并等待约四十分钟,干燥后方可进入下一道工序。
3.6、测量及回填土包敷完成后,进行测量,测量值与设计文件要求的正误差应该在45%以内,与设计要求值相差悬殊时,应该停工采取变更方案。
如在多个方向测量与预期值一致时,可进行土壤回填工作。
回填土原则上采用原开挖土,回填之前,应该筛除土壤中的石头、砖头等较大颗粒物。
在土壤电阻率超过3000欧/米的现场,应该更换土壤(或使用长效防腐降阻剂)。
每回填20公分,浇水一次,夯实后进行第二次回填。
全部回填后,应全部夯实,必要时,采用机械夯实。
3.7、接地引上点的连接接地网与铜铁转换头之间焊接宜采用四面焊接工艺,焊接点应牢固可靠,检测接触电阻应该在0.1欧姆以下。
接地引线与连接头之间采用金属铆接或螺栓紧固,连接点的材料要求通流量达到300A以上。
接地引线与地网可靠连接后,引入机房接地汇集排。
3.8、接地电阻测量在施工中,应随工由质检员进行测量,在完成回填后进行最终测量,测量应依照设计文件要求进行,达不到要求的,应现场查找原因,并向上级主管提出整改。
3.9、追加工程现场检测达不到要求的,应对工程进行追加整改,由现场施工人员和技术主管提出方案,甲方同意后进行整改施工。
整改可以采用的方法有增加地网开挖面积,换土、增加长效离子接地极以及机械钻井等,应根据现场的运输、水电、地形地貌等客观情况灵活选择合适的方法,直到工程达标为止。
3.10、竣工验收完成最终检验合格后,整理完工图纸、资料,出具竣工报告向甲方或监理单位提出竣工验收。
3.11、常规接地系统的材料选择移动通信基站联合接地网应采用截面积不小于40mm×4mm 的热镀锌扁钢或直径不小于Ф12mm的热镀锌圆钢作埋地水平接地体;埋地垂直接地体使用截面积不小于50mm×50mm×4mm的热镀锌角钢或直径不小于Ф16mm的热镀锌圆钢。
接地引入线长度设计不宜超过30米,其材料为热镀锌扁钢为宜,截面积不应小于40mm×4mm或不小于95mm2的多股铜线。
接地引入线应作防腐、绝缘处理,并不得在埋地电缆入口处埋设;埋设时应避开污水管道和水沟,裸露在地面以上的部分,应该有防止机械损伤的措施。
3.12、自建高山基站避雷地网系统的布置设计当基站机房地网、铁塔地网和专用变压器地网组成的联合接地装置闭合成环形后,测试联合接地装置的接地电阻值,如果接地电阻值大于10欧姆,应该在原有闭合接地装置基础上,向地网四周设置放射状接地装置。
放射状接地装置的数量、长度及敷设路线,需要根据基站现场的地理环境、土壤电阻率的分布情况确定。
3.13、基站避雷地网建设及施工技术必须符合相关的规范要求为了更好更全面的反映我公司在地网建设领域的规范性、专业性,下面我们将利用我公司在基站地网建设过程中的一些影像资料,更好进行分析地网施工及技术的一些难点要点。
3.13.1、地网必须使用电焊接或火泥焊接等物理或化学连接;严禁使用螺丝铆接等机械铆接方式。
所有焊接点必须采用合格的防腐处理。
3.13.2、地网的沟体开挖深度必须符合规范要求,深度距地面不能小于0.7米。
3.13.3、地网的水平接地体的敷设必须符合规范要求,“T ”型连接点增加搭接焊接点。
3.13.4、地网的水平接地体的敷设必须符合规范要求,扁铁与扁铁垂直焊接必地网必须采用焊接等化学连接,并采取合格须增加搭接焊接点。
3.13.5、地网采用环形状结构,有利于防雷等电位和安全规范。
3.13.6、地网采用放射状结构,有利于降低地网的接地电阻。
3.13.7、地网接地引下线必须采用合格的材料和符合要求的连接方式;铜与铁之间不能直接采用螺丝等铆接方式,也必须采用焊接或其他化学连接。
3.13.8、基站室内必须设置至少一个以上的接地总汇集排,通过接地引下线与地网就近连接。
3.13.9、对地网的前期勘测和规范的设计是接地工程建设的基础保障4、组织方案1、工程设备配备:序号设备名称数量型号备注1 电焊机1个160A/6.5KVA两用型广州金象2 液压钳1个YYQ120 玉环液压工具厂3 冲击钻1台SDS-PLUS BOSCH牌4 立式砂轮机1个MQS-250I(1100W) 永泰志飞5 皮卡车1辆工程车风行6 型材切割机1个武义飞越7 地阻测试仪 1 ZC-8 北京远东仪表8 数字万用表 1 MY-64 湖南计算技术研究所9 绝缘电阻测试仪 1 ZC-29 上海仪表厂10 其它工具1批2、施工安全控制2.1工程安全保证措施2.1.1施工现场应严格执行《安全生产规定》和各有关安全生产文件,健全和落实工程安全责任制,切实做好“安全第一”和“预防为主”的方针,做到安全生产和文明施工。
