移动基站防雷接地

中国移动通信企业标准QB-A-029-2011基站防雷与接地技术规范P r o t e c t i o n o f R a d i o B a s e S t a t i o n s a g a i n s tL i g h t n i n g D i s c h a r g e s版本号：2.0.02011-11-29发布2011-11-29实施中国移动通信集团公司发布目录1范围 (I)2引用标准 (1)3术语和定义 (1)4总则 (5)5移动通信基站的联合接地系统 (5)5.1地网的组成 (5)5.2接地体 (10)5.3接地引入线 (10)5.4接地汇流排 (11)5.5接地线 (12)5.5接地电阻 (12)5.6非自建机房的接地系统 (12)6移动通信基站的防雷与接地 (15)6.1直击雷防护 (15)6.2供电线路的防护 (15)6.3馈线的防护 (16)6.4 分布式基站直流拉远系统的防护 (17)6.5 GPS系统的防护 (18)6.6通信线路的防护 (18)6.7监控系统的防护 (19)6.8其它设施的防护 (19)6.9方仓（彩钢板）机房的防护 (19)7移动通信基站防雷与接地工程的施工 (21)7.1室外工程 (21)7.2室内工程 (23)8移动通信基站防雷与接地工程的验收 (25)8.1隐蔽工程验收 (25)8.2初验 (25)8.3终验 (26)9移动通信基站防雷与接地系统的维护与管理 (27)9.1防雷接地设施的日常维护 (27)9.2浪涌保护器的维护 (27)附录A 关于浪涌保护器的使用规定 (29)附录B移动通信基站防雷与接地工程的竣工、验收资料 (34)附录C 全国年平均雷暴日数区划图 (42)附录D全国主要城市年平均雷暴日数统计表 (43)附录E土壤电阻率参考值 (45)附录F地网接地电阻的测量 (46)附录G本规范用词说明 (47)条文说明 (48)前言本规范依据有关雷电防护的国家标准和信息产业部标准，结合移动通信基站实际情况，提出了移动通信基站防雷与接地设计的技术规定，同时对基站防雷与接地工程的建设、验收，及防雷设施的维护管理作了具体的规定，是中国移动通信基站进行防雷与接地设计、施工、维护的技术规范。

移动通信基站的防雷与接地在当今高度信息化的社会，移动通信已经成为人们生活中不可或缺的一部分。

无论是日常的沟通交流，还是获取各种信息，都离不开稳定的移动通信网络。

而移动通信基站作为保障通信信号覆盖和传输的关键设施，其稳定运行至关重要。

然而，雷电灾害对移动通信基站构成了严重的威胁。

因此，做好移动通信基站的防雷与接地工作，是确保通信网络安全可靠运行的重要保障。

雷电是一种自然现象，其瞬间释放的巨大能量可能会对移动通信基站的设备和线路造成严重的损坏。

雷电可能通过直击、感应雷、雷电波侵入等多种方式影响基站。

直击雷是指雷电直接击中基站的建筑物、天线等设施；感应雷则是由于雷电放电时产生的强大电磁场在附近的线路和设备上感应出高电压和大电流；雷电波侵入则是雷电沿着电力线路、通信线路等侵入基站内部。

为了有效地防御雷电灾害，移动通信基站需要采取一系列的防雷措施。

首先，在基站的选址和设计阶段，就应该充分考虑到雷电防护的问题。

基站应尽量选择在地势相对较低、避开雷电活动频繁区域的地方建设。

同时，基站的建筑物和天线塔等设施应具备一定的防雷能力，比如采用避雷针、避雷带等接闪装置。

在基站的外部防雷方面，合理安装避雷针是常见的做法。

避雷针的高度和位置需要经过精确计算，以确保能够有效地保护基站的建筑物和天线等设施。

避雷带则通常沿着建筑物的屋顶边缘敷设，形成一个闭合的防雷带，将雷电电流引导到接地装置。

此外，基站的外部金属构件，如铁塔、金属门窗等，也需要进行良好的电气连接，并接入接地系统，以防止雷电在这些部位产生高电位差。

而在基站的内部防雷方面，主要是防止雷电感应和雷电波侵入。

这需要对基站内部的电源系统、通信线路、信号设备等进行防护。

电源系统通常会安装避雷器，以限制雷电过电压的侵入。

通信线路则应采用屏蔽电缆，并在入户处安装信号避雷器。

对于基站内部的电子设备，应采取等电位连接措施，将设备的金属外壳、机柜、地线等连接在一起，以均衡电位，减少雷电造成的损害。

中国移动通信企业标准QB－×－×××－××××基站防雷与接地技术规范（修改稿）××××－××－××发布××××－××－××实施中国移动通信有限公司发布前言本规范依据有关雷电防护的国家标准和信息产业部标准，结合移动通信基站实际情况，提出了移动通信基站防雷与接地设计的技术规定，同时对基站防雷与接地工程的建设、验收，及防雷设施的维护管理作了具体的规定，是中国移动通信基站进行防雷与接地设计、施工、维护的技术规范。

本规范由中国移动通信集团公司网络部提出并归口。

本规范起草单位：中国移动通信有限公司中国移动通信集团浙江有限公司本规范主要起草人：孙研高健於光鑫俞龙云。

本规范解释单位：中国移动通信有限公司网络部目次1 总则2 术语3 移动通信基站的联合接地系统3.1 地网的组成3.2 接地体3.3 接地线与接地引入线3.4 接地汇集线与接地汇流排3.5 接地电阻3.6 非自建机房的接地系统4 移动通信基站的防雷与接地4.1 直击雷防护4.2 供电线路的防护4.3 馈线的接地保护4.4 通信线路的防雷与接地4.5 监控系统的防护4.6 其它设施的防雷与接地4.7 方仓（彩钢板）机房的防雷与接地4.8 浪涌保护器的使用5 移动通信基站防雷与接地工程的施工5.1 室外工程5.2 室内工程6 移动通信基站防雷与接地工程的验收6.1 隐蔽工程验收6.2 初验6.3 终验7 移动通信基站防雷与接地系统的维护与管理7.1 防雷接地设施的日常维护7.2 浪涌保护器的维护附录A 本规范用词说明附录B 移动通信基站防雷与接地工程的竣工、验收资料B.1 防雷与接地系统工程验收报告B.2 竣工技术文件B.3 隐蔽工程验收表B.4 基站防雷与接地系统工程验收表附录C 全国年平均雷暴日数区划图附录D 全国主要城市年平均雷暴日数统计表附录E 土壤电阻率参考值附录F 地网接地电阻的测量条文说明1 总则1.0.1 为防止和减少雷电对移动通信基站造成的危害，确保人员安全和通信系统的正常运行，特制订本规范。

移动通信基站防雷在当今高度信息化的社会中，移动通信已经成为人们生活中不可或缺的一部分。

无论是日常的沟通交流，还是获取各种信息，都离不开稳定的移动通信网络。

而移动通信基站作为保障通信顺畅的关键设施，其正常运行至关重要。

然而，雷电作为一种自然现象，却给移动通信基站带来了巨大的威胁。

因此，做好移动通信基站的防雷工作，是确保通信网络稳定运行的重要保障。

雷电是一种强大的自然力量，它所蕴含的能量巨大。

当雷电击中移动通信基站时，会产生强烈的电流和电压，可能会导致基站设备的损坏，从而影响通信服务的正常提供。

雷电可以通过多种途径对基站造成危害。

直接雷击是最明显的一种方式，雷电直接击中基站的天线、铁塔等设施，瞬间释放出巨大的能量。

此外，雷电产生的感应电流也可能通过电力线路、通信线路等引入基站内部，损坏设备的电子元件。

还有，雷电产生的电磁场也可能对基站的信号传输产生干扰，影响通信质量。

为了有效防止雷电对移动通信基站的危害，我们需要采取一系列的防雷措施。

首先是外部防雷措施。

移动通信基站的铁塔和天线通常是比较容易遭受雷击的部位，因此需要安装避雷针或避雷带等接闪装置，将雷电吸引并引导到地面。

同时，要确保铁塔和天线有良好的接地系统，将雷电流迅速导入大地。

接地系统的电阻值要符合相关标准，以保证接地效果。

内部防雷措施同样不可忽视。

在基站内部，要对电力线路和通信线路进行屏蔽和防雷处理。

例如，安装避雷器可以限制线路中的过电压，保护设备免受损坏。

对于基站内的各种电子设备，要进行等电位连接，消除电位差，防止雷电产生的反击电压对设备造成损害。

除了硬件设施的防雷处理，日常的维护和管理工作也非常重要。

定期对防雷装置进行检测和维护，确保其性能良好。

在雷雨季节来临之前，要进行全面的检查和维护，及时发现并处理潜在的安全隐患。

同时，要加强对工作人员的防雷知识培训，提高他们的防雷意识和应急处理能力。

在防雷工程的设计和施工过程中，要严格遵循相关的标准和规范。

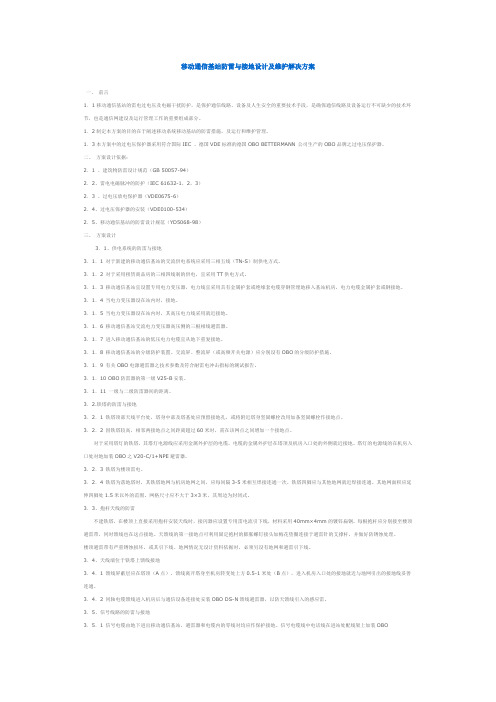

移动通信基站防雷与接地设计及维护解决方案一、前言1．1移动通信基站的雷电过电压及电磁干扰防护，是保护通信线路、设备及人生安全的重要技术手段，是确保通信线路及设备运行不可缺少的技术环节，也是通信网建设及运行管理工作的重要组成部分。

1．2制定本方案的目的在于阐述移动系统移动基站的防雷措施，及运行和维护管理。

1．3本方案中的过电压保护器采用符合国际IEC 、德国VDE标准的德国OBO BETTERMANN 公司生产的OBO品牌之过电压保护器。

二、方案设计依据：2．1 、建筑物防雷设计规范（GB 50057-94）2．2、雷电电磁脉冲的防护（IEC 61632-1，2，3）2．3 、过电压放电保护器（VDE0675-6）2．4、过电压保护器的安装（VDE0100-534）2．5、移动通信基站的防雷设计规范（YD5068-98）三、方案设计3．1、供电系统的防雷与接地3．1．1 对于新建的移动通信基站的交流供电系统应采用三相五线（TN-S）制供电方式。

3．1．2 对于采用租赁商品房的三相四线制的供电，宜采用TT供电方式。

3．1．3 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘套电缆穿钢管埋地移入基站机房，电力电缆金属护套或钢接地。

3．1．4 当电力变压器设在站内时，接地。

3．1．5 当电力变压器设在站内时，其高压电力线采用就近接地。

3．1．6 移动通信基站交流电力变压器高压侧的三根相线避雷器。

3．1．7 进入移动通信基站的低压电力电缆宜从地下重复接地。

3．1．8 移动通信基站的分级防护装置。

交流屏、整流屏（或高频开关电源）应分别设有OBO的分级防护措施。

3．1．9 有关OBO电源避雷器之技术参数及符合耐雷电冲击指标的测试报告。

3．1．10 OBO防雷器的第一级V25-B安装。

3．1．11 一级与二级防雷器间的距离。

3．2.铁塔的防雷与接地3．2．1 铁塔顶部天线平台处，塔身中部及塔基处应预留接地孔，或将附近塔身坚固螺栓改用加条坚固螺栓作接地点。

附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备，如避雷针、避雷网等，以防止雷电直接击中设备。

1.2基站设备应有防雷接地装置，以将雷电引到地下，减少对设备的危害。

1.3基站设备的天线塔应设置避雷针，并与设备接地系统连接。

1.4基站设备的接地系统应符合国家规定的接地标准。

2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术，并由专业人员进行施工和检测。

2.2基站设备的接地系统应包括主接地系统和辅助接地系统。

2.3主接地系统应设置在基站建筑物的地下室或特定区域，以确保设备的安全接地。

2.4辅助接地系统应设置在设备周围的地面上，并与主接地系统相互连接。

2.5接地系统应具有良好的接地电阻，一般要求不大于10欧姆，以确保有效地排除设备的地电流。

2.6接地系统应定期检测和维护，以确保其正常运行。

3.设备布局要求3.1基站设备应合理布局，避免设备之间的相互干扰和防雷设备之间的干扰。

3.2防雷设备和接地设备应距离基站设备一定的距离，以确保其有效工作。

3.3设备之间应留有足够的空间，以便进行维护和检修。

4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。

4.2施工前应编制详细的施工方案，并按照方案进行施工。

4.3施工过程中应注意施工安全，严禁擅自修改设计方案。

4.4施工完成后，应进行验收，并出具相应的验收报告。

4.5验收合格后，应进行定期检测和维护，以确保防雷与接地设备的正常运行。

以上是一份移动通信基站防雷与接地设计规范，如有需要，可以根据具体情况进行调整和变更。

防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要，建议在设计和施工过程中严格遵守规范要求。

移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。

由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。

因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。

针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。

在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。

2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。

在接地保护方面，需要采用符合标准的接地网，将设备接地。

3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。

它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。

在基站中，需要安装符合标准的防雷器，以确保其正常工作。

4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。

5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。

定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。

综上所述，移动通信基站的防雷电工作是非常重要的。

采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。

我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。

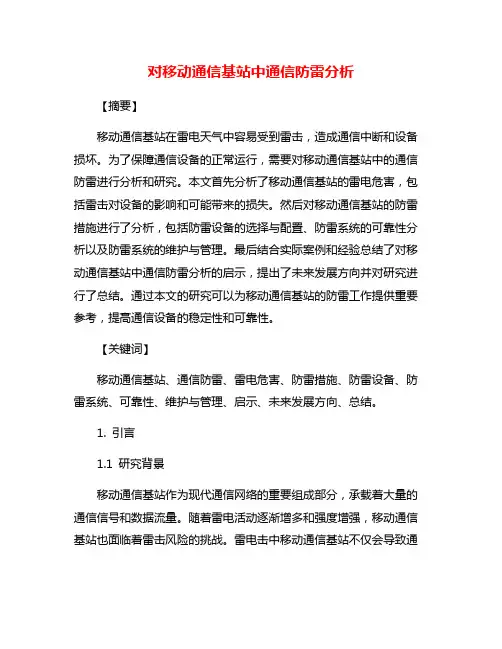

对移动通信基站中通信防雷分析【摘要】移动通信基站在雷电天气中容易受到雷击，造成通信中断和设备损坏。

为了保障通信设备的正常运行，需要对移动通信基站中的通信防雷进行分析和研究。

本文首先分析了移动通信基站的雷电危害，包括雷击对设备的影响和可能带来的损失。

然后对移动通信基站的防雷措施进行了分析，包括防雷设备的选择与配置、防雷系统的可靠性分析以及防雷系统的维护与管理。

最后结合实际案例和经验总结了对移动通信基站中通信防雷分析的启示，提出了未来发展方向并对研究进行了总结。

通过本文的研究可以为移动通信基站的防雷工作提供重要参考，提高通信设备的稳定性和可靠性。

【关键词】移动通信基站、通信防雷、雷电危害、防雷措施、防雷设备、防雷系统、可靠性、维护与管理、启示、未来发展方向、总结。

1. 引言1.1 研究背景移动通信基站作为现代通信网络的重要组成部分，承载着大量的通信信号和数据流量。

随着雷电活动逐渐增多和强度增强，移动通信基站也面临着雷击风险的挑战。

雷电击中移动通信基站不仅会导致通信中断，影响用户体验，还有可能造成设备损坏、波动、甚至火灾等严重后果。

在移动通信基站的建设和运行中，雷电防护已成为必不可少的一环。

目前对于移动通信基站中通信防雷的研究还相对薄弱，防雷技术和设备的选择与配置存在不足，防雷系统的可靠性和稳定性亟待提高。

有必要对移动通信基站中通信防雷进行深入研究和分析，以提高基站的抗雷能力，确保通信网络的稳定运行和通信质量。

本文将就移动通信基站中通信防雷进行详细分析，探讨基站的雷电危害、防雷措施、防雷设备的选择与配置、防雷系统的可靠性分析以及防雷系统的维护与管理等方面内容，旨在为移动通信基站的雷电防护提供有益参考，促进移动通信网络的发展和改进。

1.2 研究意义移动通信基站是现代社会通信系统的重要组成部分，其正常运行对于我们的日常生活和工作具有至关重要的作用。

在雷电活动频繁的地区，移动通信基站往往容易受到雷击的危害，导致设备损坏和通信中断，进而影响到我们的正常通信和生活。

移动通信基站防雷与接地规范1．前言为确保移动通信基站内设备的安全和正常工作、通信畅通。

如何防止或减少移动通信基站的雷害，是每个重视通信工作者必须考虑的问题。

2．供电系统的防雷与接地：2．1移动通信基站应按均压等电位的原理，即将工作地、保护地和防雷地组成一个联合接地体。

站内各类接地均应汇集于同一接地排上。

2．2有条件的地方，移动通信基站宜设置专用变压器，电力线宜采用具有金属护套或绝缘护套的电缆。

在使用中应穿钢管埋地引入移动通信基站。

电力电缆金属护套和穿线钢管两端应就近作可靠的接地。

2．3当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站。

电缆长度不宜小于200米，电缆两端金属护层应就近作可靠的接地。

2．4进入基站的低压电力电缆宜从地下引入机房，其长度不宜小于50米，电力电缆进入机房交流屏处应加装低压避雷器，从屏内英引出的零线不作重复接地。

2．5基站电力专用变压器高压侧的三根相线应分别就近对地加装高压避雷器，电力变压器低压侧三根相线应分别加装低压避雷器，变压器外壳，低压侧的交流零线，以及与变压器相关的电力电缆的金属外护套应就近接地。

2．6基站直流工作地，应从室内接地汇集排上就近引接，接地线截面积应满足最大负荷的要求，一般为35—95平方毫米，材料为多股铜线。

3．铁塔的防雷与接地：3．1基站铁塔应有完善的防直接雷及二次感应雷的防雷装置。

3．2基站宜采用太阳能塔灯，对于使用交流电的航标灯，其电源线应采用具有金属外护层的电缆。

电缆的金属外护层应在塔顶及进机房入口处的外侧就近接地。

塔灯的电源线控制线在机房入口处分别加装避雷器，零线应直接接地。

3．3基站天线应在接闭器的保护范围内，接闭器应设置专用雷电流引下线，材料宜采用40 x 4毫米的镀锌扁铁。

3．4基站同轴电缆的金属外护套，应在上部、下部和经走线架进机房入口处就近接地。

当铁塔大于60米时，同轴电缆中部应增加一处接地。

3．5信号线：电缆芯线在进站应加装相应的信号避雷器，电缆内的空线对同样应加装避雷器。

2024年挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求(大全4篇)挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇一1.1.1 室外走线架材料宜采用40mm×40mm×4mm 的热浸锌角铁和扁铁。

室外走线架宽度宜为 400mm,横挡间距宜为400mm,支架间距宜2000mm 左右均匀排列，支架在楼顶设置时应垫黑胶板。

1.1.2 从增高架或桅杆到馈线孔应有连续地走线架。

1.1.3 室外走线架安装应结实、顺直程度偏向应不大于2%；垂直偏向不大于1.5%。

连接件应为镀锌件。

如需焊接必须作防腐防蚀处理。

1.1.4 室外爬墙走线架支撑应结实。

宜采用角铁制作直角担为支撑架，用膨胀螺栓固定。

1.1.5 所有支撑加固用的膨胀螺栓余留长度应一致。

〔紧固后，螺帽余留5mm左右〕1.1.6 严禁在楼顶防水层上打眼加固走线架。

1.1.7 室外走线架在楼顶平面水泥墩和墙面上固定应稳固，与楼顶平面或墙面平行。

砖垫的部分应用水泥墩固定。

1.1.8 基站外接交流电引入，检查缆线的规格，敷设方式及路由，和电配电箱空开负荷，安装接入操作必须由专职电工进展。

1.1.9 多雷暴地区应采用铠装电缆，地埋进机房，低压电缆入机房时，埋地长度应大于15米，且电缆两端铠装层接地。

1.1.10 缆线严禁系挂在避雷网或避雷带上。

1.1.11 穿墙入室时要使用专用开孔工具开孔，并注意留回水弯和做好防水处理。

入室动力电缆制止走馈线窗。

1.1.12 线径规格应符合设计要求，线径应符合要求，至少应大于16平方毫米。

挪动基站防雷与接地技术标准挪动通信基站的防雷与接地要求篇二观看基站心得体会今天通过实地观看基站，懂得了新建一个基站的根本流程和建立的标准，根本流程为先土建、安装高危杆、引入市电安装变压器、做地网防雷、埋光缆到位、安装设备、跳纤、开通设备做基站端的数据。

做到这样一个基站就差不多可以投入使用了。

土建的时候应该注意一些隐蔽工程的旁站，比方地网、水泥平台钢筋的使用。

《移动通信基站防雷与接地设计规》（YD5068-98）主管部门:信息产业部综合规划司批准部门:中华人民国信息产业部施行日期:1998年10月1日一、总则1.0.1 为防止移动通信基站遭受雷害,确保移动通信基站设备的安全和正常工作,确保构筑物,站工作人员的安全,特制定本规.1.0.2 本规适用于新建移动通信基站的防雷与接地设计.对于改建,扩建移动通信基站的防雷与接地设计,已建基站的防雷与接地技术改造亦可参照执行.设在综合通信楼移动通信基站的防雷与接地设计应按YDJ26-89<<通信局(站)接地设计暂行技术规定>>与本规一并执行.2.0.1 环形接地装置围绕移动通信基站机房四周,按规定深度埋设于地下的封闭环形接地体(含垂直接地体).2.0.2 接地体埋入地下并直接与接触的导体.2.0.3 接地汇集线引出机房,电力室等各种接地线的公共接地母线.2.0.4 接地引入线接地汇集线与接地体之间的连接线.2.0.5 接地线通信设备与接地汇集线之间的连线.2.0.6 接地系统接地线,接地汇集线,接地引入线以及接地体的总称.3 移动通信基站的防雷与接地3.1 供电系统的防雷与接地3.1.1 移动通信基站的交流供电系统应采用三相五线制供电方式.3.1.2 移动通信基站宜设置专用电力变压嚣,电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信基站,电力电缆金属护套或钢管两端应就近可靠接地.3.1.3 当电力变压器设在站外时,对于地处年雷暴日大于20天,电阻率大于100欧姆.米的暴露地区的架空高压电力线路,宜在其上方架设避雷线,其长度不宜小于500m.电力线应在避雷线的25度保护围,避雷线(除终端杆处)应每杆作一次接地.为确保安全,宜在避雷线终端杆的前一杆上,增装一组氧化锌避雷嚣.若已建站的架空高压电力线路防雷改造采用避雷线有困难时,可在架空高压电力线路终端杆,终端杆前第一,第三或第二,第四杆上各增设一组氧化锌避雷器,同时在第三杆或第四杆增设一组高压保险丝.3.1.4 当电力变压器设在站时,其高压电力线应采用电力电缆从地下进站,电缆长度不宜小于200米,电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器,电缆两端金属外护层应就近接地.3.1.5 移动通信基站交流电力变压器高压侧的三根相线,应分别就近对地加装氧化锌避雷器,电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器,变压器的机壳,低压侧的交流零线,以及与变压器相连的电力电缆的金属外护层,应就近接地.出入基站的所有电力线均应在出口处加装避雷器.3.1.6 进入移动通信基站的低压电力电缆宜从地下引入机房,其长度不宜小于50米(当变压器高压侧已采用电力电缆时,低压侧电力电缆长度不限).电力电缆在进入机房交流屏处应加装避雷器,从屏引出的零线不作重复接地.3.1.7 移动通信基站供电设备的正常不带电的金属部分,避雷器的接地端,均应作保接接地,严禁作接零保护.3.1.8 移动通信基站直流工作地,应从室接地汇集线上就近引接,接地线截面积应满足最大负荷的要求,一般为35-95平方毫米,材料为多股铜线.3.1.9 移动通信基站电源设备应满足相关标准,规中关于耐雷电冲击指标的规定,交流屏,整流屏(或高频开关电源)应设有分极防护装置.3.1.10 电源避雷器和天馈线避雷器的耐雷电冲击指标等参数应符合相关标准,规的规定.3.2 铁塔的防雷与接地3.2.1 移动通信基站铁塔应有完善的防直击雷及二次感应雷的防雷装置.3.2.2 移动通信基站铁塔宜采用太阳能塔灯.对于使用交流电馈电的航空标志灯,其电源线应采用具有金属外护层的电缆,电缆的金属外护层的塔顶及机房入口处的外侧就近接地.塔灯控制线及电源线的每根相线均应在机房入口处分别对地加装避雷器,零线应直接接地.3.3 天馈线系统的防雷与接地3.3.1 移动通信基站天线应在接闪器的保护围,接闪器应设置专用雷电流引下线,材料宜采用40毫米乘以4毫米的镀锌扁钢.3.3.2 基站同轴电缆馈线的金属外护层,应在上部,下部和经走线架进机房入口处就近接地,在机房入口处的接地应就近与地网引出的接地线妥善连通.当铁塔高度大于或等于60米时,同轴电缆馈线金属外护层还应在铁塔中部增加一处接地.3.3.3 同轴电缆馈线进入的感应雷.馈线避雷器接地端子应就近引接到室外馈线入口处接地线上,选择馈线避雷器时应考虑阻抗,衰耗,工作频段等指标与通信设备相适应.3.4 信号线路的防雷与接地3.4.1 信号电缆应由地下进出移动通信基站,电缆芯线在进站处应加装相应的信号避雷器,避雷器和电缆的空线对均应作保护接地.站区严禁布放架空缆线.3.4.2 对于地处年雷暴日大于20天,电阻率大于100欧姆.米地区的新建信号电缆,宜采取在电缆上方放排流线或采用有金属外护套的电缆,亦可采用光缆,以防雷击.3.5 其他设施的防雷与接地3.5.1 移动通信基站的建筑物应有完善的防直击雷及抑制二次感应雷的防雷装置(避雷网,避雷带和接嚣等).3.5.2 机房顶部的各种金属设施,均应分别与屋顶避雷带就近连通.机房屋顶的彩灯应安装在避雷带下方.3.5.3 机房走线架,吊挂铁架,机架或机壳,金属通风管道,金属门窗等均应作保护接地.保护接地引线一般宜采用截面积不小于35平方毫米的多股铜导线.4 移动通信基站的联合接地系统4.1地网的组成4.1.1 移动通信基站应按均压,等电位的原理,将工作地,保护地和防雷地组成一个联合接地网.站各类接地线应从接地汇集线或接地网上分别引入.4.1.2 移动通信基站地网由机房地网,铁塔地网和变压器地网组成,地网的组成如图4.1.2所示.基站地网应充分利用机房建筑物的基础(含地桩),铁塔基础的主钢筋和地下其他金属设施作为接地体的一部分.当铁塔设在机房房顶,电力变压器设在机房楼时,其地网可合用机房地网.4.1.3 机房地网组成:机房地网应沿机房建筑物散水点外设环形接地装置,同时还应利用机房建筑物基础横竖梁两根以上主钢筋共同组成机房地网.当机房建筑物基础有地桩时,应将地桩两根以上主钢筋与机房地网焊接连通.当机房设有防静电地板时,应在地板下围绕机敷设闭合的环形接地线,作为地板金属支架的接地引线排,其材料为铜导根截面积为50-75平方毫米,并从接地汇集线上引出不少于二根截面积为50-75平方毫米的铜质接地线与引线排的南,北或东,西侧连通.4.1.4 对于利用商品房作机房的移动通信基站,应尽量找出建筑防雷接地网或其他专用地网,并就近再设一组地网,三者相互在地下焊接连通,有困难时也可在地面上可见部分焊接成一体作为机房工作地,保护地和铁塔防雷地.工作地及防雷地在地网上的引接点相互距离不应小于5米,铁塔尚应与建筑物避雷带就近两处以上连通.4.1.5 铁塔地网的组成:当通信铁塔位于机房旁边时,铁塔时网应延伸到塔基四脚外1.5米远的围,网格尺寸不应大于3米乘以3米,其周边为封闭式,同时还要利用塔基地桩两根以上主钢筋作为铁塔地网的垂直接地体,铁塔地网与机房地网之间应每隔3-5米相互焊接连通一次,连接点不应少于两点.当通信铁塔位于机房屋顶时,铁塔四脚应与楼顶避雷带就近不少于两处焊接连通,同时宜在机房地网四角设置辐射式接地体,以利雷电流散流.4.1.6 变压器地网的组成:当电力变压器设置在机房时,其地网可合用机房及铁塔地网组成的联合地网;当电力变压器设置在机房外,且距机房地网边缘30米以时,变压器地网与机房地网或铁塔地网之间,应每隔3-5米相互焊接连通一次(至少有两处连通),以相互组成一个周边封闭的地网.4.1.7 当地网的接地电阻值达不到要求时,可扩网的面积,即在地网外围增设1圈或2圈环形接地装置.环形接地装置由水平接地体和垂直接地体组成,水平接地体周边为封闭式,水平接地体与地网宜在同一水平面上,环形接地装置与地网之间以及环形接地装置之间应每隔3-5米相互焊接连通一次;也可在铁塔四角设置辐射式延伸接地体,延伸接地体的长度宜限制在10-30米以.4.2 接地体4.2.1 接地体宜采用热镀锌钢材,其规格要求如下:钢管直径50毫米,壁厚不应小于3.5毫米.角钢不应小于50毫米乘以50毫米乘以5毫米.扁钢不应小于40毫米乘以4毫米.4.2.2 垂直接地体长度宜为1.5-2.5米,垂直接地体间距为其自身长度的1.5-2倍.若遇到土壤电阻率不均匀的地方,下层的土壤电阻率低,可以适当加长.当垂直接地体埋设有困难时,可设多根环形水平接地体,彼此间隔为1-1.5米,且应每隔3-5米相互焊接连通一次.4.2.3 在沿海盐碱腐蚀性较强或电阻率较高难以达到接地电阻要求的地区,接地体宜采用具有耐腐,保湿性能好的非金属接地体.4.2.4 接地体之间所有焊接点,除浇注在混凝土中的以外,均应进行防腐处理.接地装置的焊接长度:对扁钢为宽边的2倍,对圆钢为其直径的10倍.4.2.5 接地体的上端距地面不应小于0.7米,在寒冷地区,接地体应埋设在冻土层以下.4.3 接地线和接地引入线4.3.1 接地线宜短,直,截面积为35-95平方毫米,材料为多股铜线.4.3.2 接地引入线长度不宜超过30米,其材料为镀锌扁钢,截面积不宜小于40毫米乘以4毫米或不小于95平方毫米的多股铜线.接地引入线应作防腐,绝缘处理,并不得在暖气地沟布放,埋设时应避开污水管理和水沟,裸露在地面以上部分,应有防止机械损伤的措施.4.3.3 接地引入线由地网中心部位就近引出与机房接地汇集线连通,对于新建站不应少于两根.4.4 接地汇集线4.4.1 接地汇集线一般设计成环形或排状,材料为铜材,截面积不应小于120平方毫米,也可采用相同电阻值的镀锌的扁钢.4.4.2 机房的接地汇集线可安装在地槽,墙面或走线架上,接地汇集线应与建筑钢筋保持绝缘.5 接地电阻5.0.1 移动通信基站地网的接地电阻值应小于5欧姆,对于年雷暴日小于20天的地区,接地电阻值可小于10欧姆.5.0.2 架空电力线与电力电缆接口处的保护接地以及电力变压器(100KVA以下)保护接地的接地电阻值应小于10欧姆.5.0.3 架空电力线上方的避雷线及增装在高压线上的避雷嚣的接地电阻值,其首端(即进站端)应小于10欧姆,中间或末端应小于30欧姆.。
