人教版九年级物理电功率测试题教学文稿

给我一个支点，可以撬起整个地球。

——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。

学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。

采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。

而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。

若教室内所需的制冷量相等，每个教室按照每天工作8小时计。

则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。

（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。

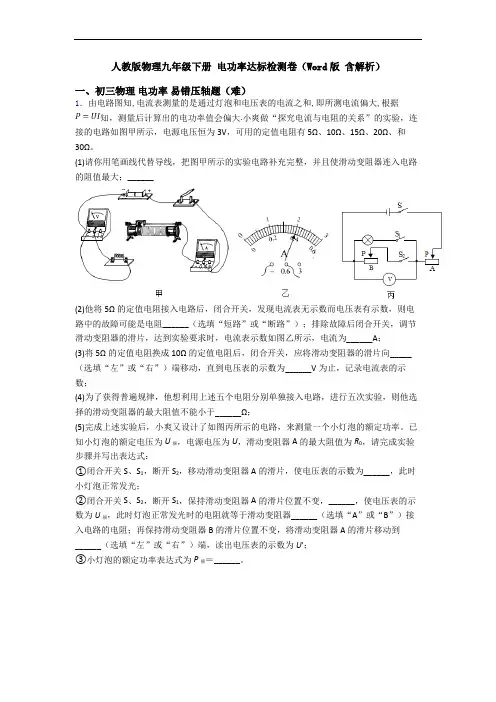

人教版物理九年级下册电功率达标检测卷（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

《电功率》检测题一、单选题1．下列关于功率的说法中，正确的是A．用的力越大，做功时间越短，功率越大． B．做功越多，做功时间越短，功率越大C．做功时间越长，功率越大D．做功时间越短，功率越大2．决定小灯泡亮暗程度的物理量是A．电压 B．电流 C．电功 D．电功率3．下列物理量最接近实际的是A．分子的直径约为0.3～0.4mmB．小米家的台灯工作时的电流约为1AC．对人体的安全电压不高于3.6 VD．一节新的干电池电压为1.5V4．关于电能和电功，下列说法正确的是（）A．家用电器每消耗1度电，产生的热量就是3.6×106 JB．用电器消耗的电能等于电流通过该用电器所做的功C．电流做功的过程实质就是其他形式能转化为电能的过程D．通过导体的电流越大，电流做的功就越多5．下列现象或装置，利用了电流热效应的是①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机隔段时间通一次电；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝A．①②⑥B．①②⑤C．③④⑥D．②③⑥6．如图所示的常用电器中，都正常工作1小时，消耗电能最多的应该是()A．普通台灯 B．格力空调C ． 长虹液晶电视D ． 联想笔记本电脑7．有一根电阻丝，将其接在某电源的两端，其发热功率为100W ，若奖其对折后接入到原来的电路，则其发热的功率将变为：A ．50WB ．200WC ．25WD ．400W 8．下列数据最接近实际的是( )A ．一本初中物理教材受到的重力约为30NB ．电视机正常工作时的电功率约为1000WC ．人体的正常体温约为37℃D ．初中男生1000m 长跑用时约为100s 9．如图所示，电源电压为6V ，定值电阻R =20Ω，在S 闭合的情况下，下列说法正确的是（ ）A ．不能在ab 两点间接入一个电流表B ．在a 、b 两点间接入一个合适的电压表时，电压表有明显示数C ．在a 、b 两点间接入一个10Ω的电阻，电路消耗的电功率为2WD ．在a 、b 两点间接入一个“3V 0.5A ”的小灯泡，小灯泡能正常发光10．如图所示的四个电路中，电源两极电压U 相同，R 1＜R 2，电路消耗的总功率由小到大的顺序是: （ ）A ．甲、乙、丙、丁;B ．丁、丙、乙、甲;C ．丁、甲、乙、丙;D ．丙、乙、甲、丁. 11．如图甲所示电路，电源电压恒定不变，R 1为定值电阻。

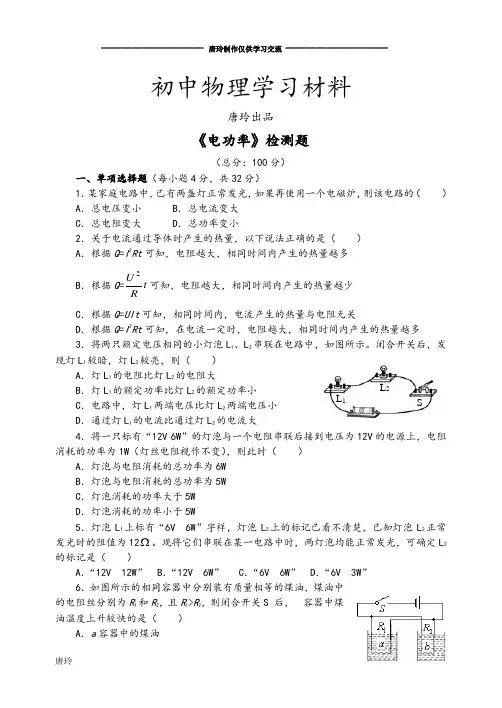

初中物理学习材料唐玲出品《电功率》检测题（总分：100分）一、单项选择题（每小题4分，共32分）1．某家庭电路中，已有两盏灯正常发光，如果再使用一个电磁炉，则该电路的（ ）A ．总电压变小B ．总电流变大C ．总电阻变大D ．总功率变小2．关于电流通过导体时产生的热量，以下说法正确的是（ ）A ．根据Q =I 2Rt 可知，电阻越大，相同时间内产生的热量越多B ．根据Q =t RU 2可知，电阻越大，相同时间内产生的热量越少 C ．根据Q =UIt 可知，相同时间内，电流产生的热量与电阻无关D ．根据Q =I 2Rt 可知，在电流一定时，电阻越大，相同时间内产生的热量越多3．将两只额定电压相同的小灯泡L 1、L 2串联在电路中，如图所示。

闭合开关后，发现灯L 1较暗，灯L 2较亮，则（ ）A ．灯L 1的电阻比灯L 2的电阻大B ．灯L 1的额定功率比灯L 2的额定功率小C ．电路中，灯L 1两端电压比灯L 2两端电压小D ．通过灯L 1的电流比通过灯L 2的电流大4．将一只标有“12V 6W ”的灯泡与一个电阻串联后接到电压为12V 的电源上，电阻消耗的功率为1W （灯丝电阻视作不变），则此时（ ）A ．灯泡与电阻消耗的总功率为6WB ．灯泡与电阻消耗的总功率为5WC ．灯泡消耗的功率大于5WD ．灯泡消耗的功率小于5W5．灯泡L 1上标有“6V 6W ”字样，灯泡L 2上的标记已看不清楚，已知灯泡L 2正常发光时的阻值为12 。

现将它们串联在某一电路中时，两灯泡均能正常发光，可确定L 2的标记是（ ）A ．“12V 12W ”B ．“12V 6W ”C ．“6V 6W ”D ．“6V 3W ”6．如图所示的相同容器中分别装有质量相等的煤油，煤油中的电阻丝分别为R 1和R 2，且R 1>R 2，则闭合开关S 后， 容器中煤油温度上升较快的是（ ）A ．a 容器中的煤油L 1 L 2 SB ．b 容器中的煤油C ．a 、b 容器中的煤油温度上升快慢一样D ．条件不足，无法判断7．小伟同学用如图3所示的电路测量小灯泡的电功率。

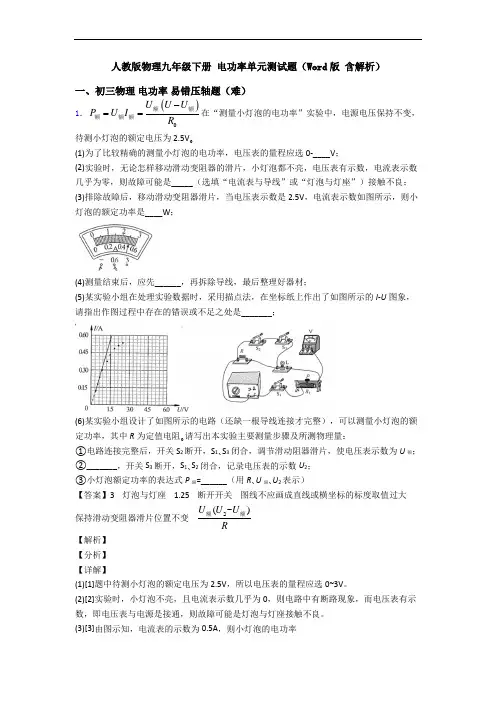

人教版物理九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．()U U UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）【答案】3 灯泡与灯座 1.25 断开开关图线不应画成直线或横坐标的标度取值过大保持滑动变阻器滑片位置不变()U U UR2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V，所以电压表的量程应选0~3V。

(2)[2]实验时，小灯泡不亮，且电流表示数几乎为0，则电路中有断路现象，而电压表有示数，即电压表与电源是接通，则故障可能是灯泡与灯座接触不良。

(3)[3]由图示知，电流表的示数为0.5A，则小灯泡的电功率P =UI =2.5V×0.5A=1.25W(4)[4]测量结束后，应先断开开关，再拆除导线，最后整理好器材。

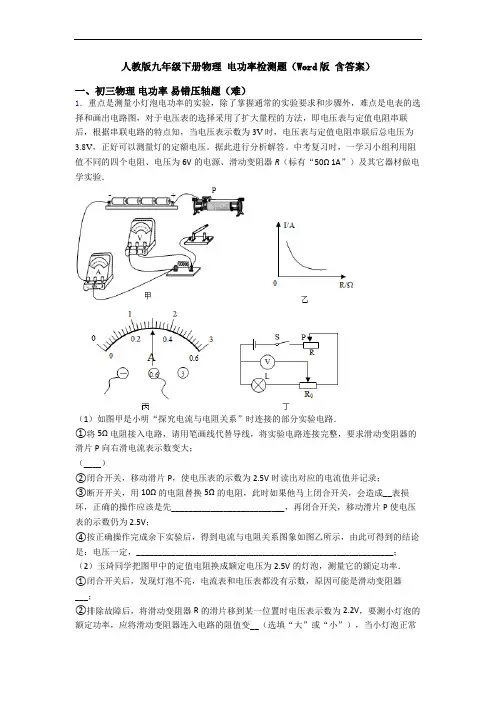

人教版九年级下册物理电功率检测题（Word版含答案）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

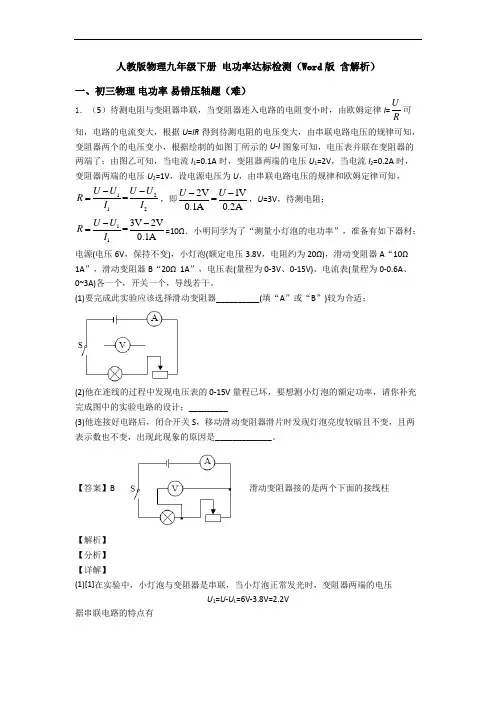

人教版物理九年级下册 电功率达标检测（Word 版含解析）一、初三物理 电功率 易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R 可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V 量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S ，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U 1=U -U L =6V-3.8V=2.2V据串联电路的特点有L1L 1U U R R =，13.8V 2.2V 20ΩR =此时，变阻器接入电路的阻值R 1=11.5Ω所以应选择滑动变阻器B 较为合适。

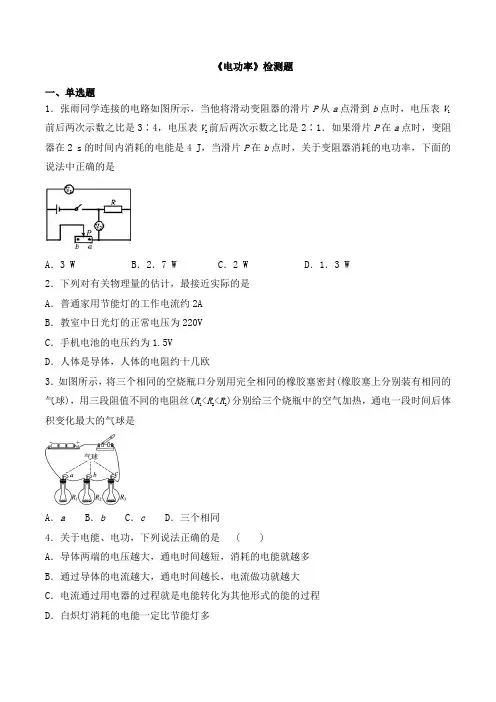

《电功率》检测题一、单选题1．张雨同学连接的电路如图所示，当他将滑动变阻器的滑片P从a点滑到b点时，电压表V1前后两次示数之比是3∶4，电压表V2前后两次示数之比是2∶1．如果滑片P在a点时，变阻器在2 s的时间内消耗的电能是4 J，当滑片P在b点时，关于变阻器消耗的电功率，下面的说法中正确的是A．3 W B．2．7 W C．2 W D．1．3 W2．下列对有关物理量的估计，最接近实际的是A．普通家用节能灯的工作电流约2AB．教室中日光灯的正常电压为220VC．手机电池的电压约为1.5VD．人体是导体，人体的电阻约十几欧3．如图所示，将三个相同的空烧瓶口分别用完全相同的橡胶塞密封(橡胶塞上分别装有相同的气球)，用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是A．a B．b C．c D．三个相同4．关于电能、电功，下列说法正确的是 ( )A．导体两端的电压越大，通电时间越短，消耗的电能就越多B．通过导体的电流越大，通电时间越长，电流做功就越大C．电流通过用电器的过程就是电能转化为其他形式的能的过程D．白炽灯消耗的电能一定比节能灯多5．下列用电器中，利用电流热效应工作的是（）A．计算机B．电视机C．电动剪刀D．电热水器6．标有“220V 60W”和“220V 15W”的两只灯泡L1、L2串联在电路中，两灯泡均发光，实际功率分别为P1和P2，则（）A．P1＞P2 B．P1＜P2 C．P1=P2 D．无法确定7．家庭生活中，下列估测符合事实的是（）A．家用电视机的电功率约为10W B．初中物理课本的一张纸的厚度为1 mmC．人体正常体温是37℃ D．一间教室里的空气质量约为0.1kg8．下列各用电器均标有“220V 60W”字样，它们正常工作相同的时间，发热最多的用电器是（）A．电热毯 B．电风扇 C．电冰箱 D．电灯9．在做伏安法测定小灯泡电功率的实验时，有一位同学分别设计了四个实验电路图，其中正确的是( )A ．B ．C ．D ．10．10．下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒灯丝的电阻约为200ΩC．对人体安全的电压是36VD．电饭锅加热煮饭时的功率约为1000W11．将15WLED灯和40W白炽灯接入如图所示的电路中，闭合开关S，两盏灯正常发光，下列说法中正确的是A．两盏灯串联 B．通过LED灯的电流小C．两盏灯消耗的电能相等 D．白炽灯一定比LED灯更亮12．在利用电流表和电压表测量小灯泡的额定功率的实验中，手和眼的分工分别是（）A．手移动变阻器的滑片，眼睛观察电流表B．手移动变阻器的滑片，眼睛观察电压表C．手移动变阻器的滑片，眼睛观察灯泡是否发光D．手按开关，眼睛观察电流表13．白炽灯是常用的照明工具，在白炽灯的制造和使用过程中包含了许多物理知识，下列说法正确的是( )A．白炽灯的灯丝用金属钨制成，是因为它是超导体材料B．白炽灯上标有40W的字样说明灯泡的功率始终为40WC．白炽灯开灯时灯丝最容易烧断，是因为开灯时灯丝电阻小，电流大D．教室中的一个开关同时控制两盏白炽灯，这两盏灯同时亮同时灭，所以它们一定是串联的14．下列四种家用电器中，额定功率可能大于800W的是（）A．电暖气 B．收音机 C．电视机 D．日光灯二、多选题15．如图甲所示，小灯泡L与滑动变阻器R串联在电压为4.5V的电路中，闭合开关S移动滑片P，得到小灯泡的I-U图像如图乙所示。

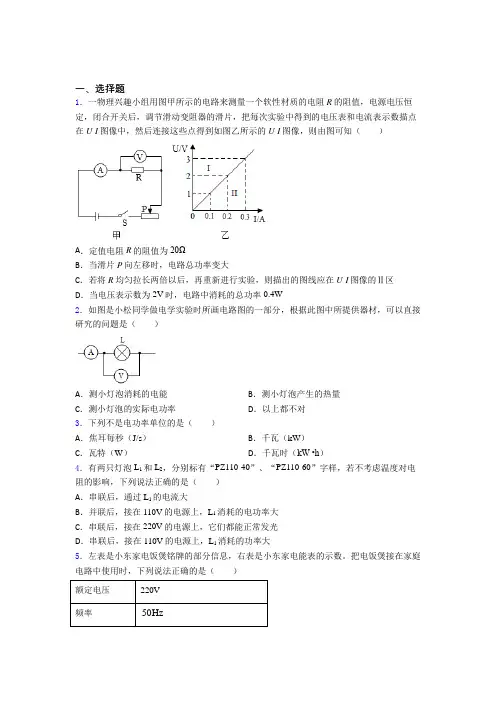

一、选择题1．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W2．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（）A．测小灯泡消耗的电能B．测小灯泡产生的热量C．测小灯泡的实际电功率D．以上都不对3．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）4．有两只灯泡L1和L2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（）A．串联后，通过L1的电流大B．并联后，接在110V的电源上，L1消耗的电功率大C．串联后，接在220V的电源上，它们都能正常发光D．串联后，接在110V的电源上，L1消耗的功率大5．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。

把电饭煲接在家庭电路中使用时，下列说法正确的是（）额定电压220V频率50Hz额定功率高挡1800W 中挡 1200W 低挡500WA ．电饭煲正常工作时电热丝两端电压，低档比高档时小B ．电饭煲正常工作时电热丝阻值，中档比低挡时大C ．小东家电能表当前的示数为73256kW h ⋅D ．若家中只接入电饭煲，在高挡正常工作20min ，电能表示数将变成7326.2kW h ⋅ 6．如图所示电路中，电源电压保持6V 不变，电流表的量程为00.6A ～，电压表的量程为0~3V ，定值电阻1R 的电阻为10Ω，滑动变阻器2R 的规格为“20Ω 0.5A ”。

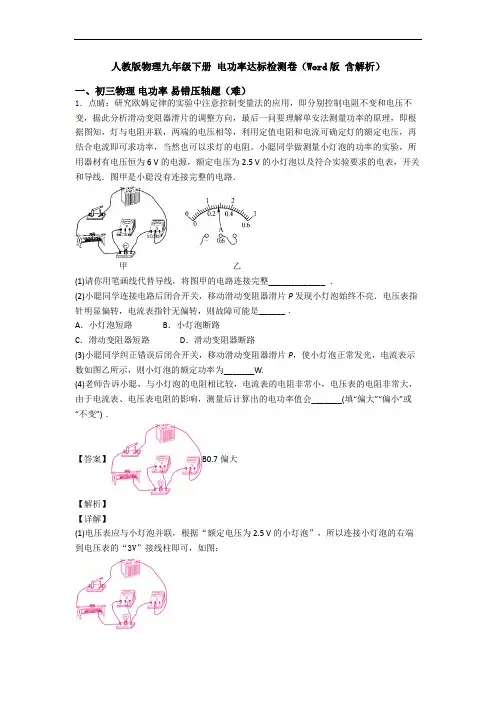

人教版物理九年级下册电功率达标检测卷（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

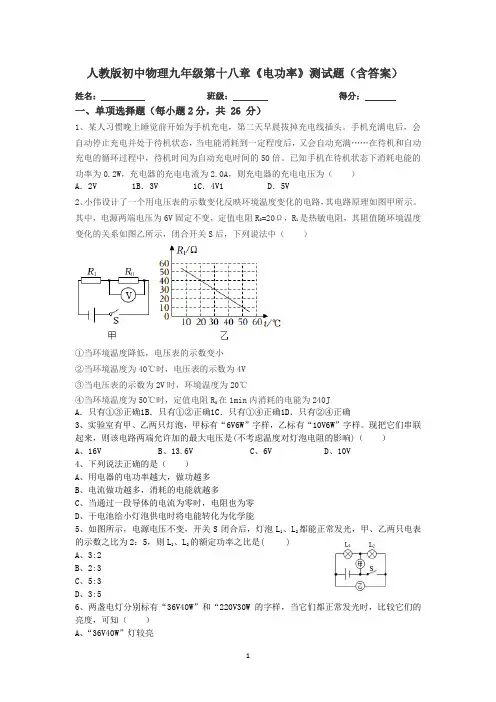

人教版初中物理九年级第十八章《电功率》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题2分，共 26 分）1、某人习惯晚上睡觉前开始为手机充电，第二天早晨拔掉充电线插头。

手机充满电后，会自动停止充电并处于待机状态，当电能消耗到一定程度后，又会自动充满……在待机和自动充电的循环过程中，待机时间为自动充电时间的50倍。

已知手机在待机状态下消耗电能的功率为0.2W，充电器的充电电流为2.0A，则充电器的充电电压为（）A．2V 1B．3V 1C．4V1 D．5V2、小伟设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理如图甲所示。

其中，电源两端电压为6V固定不变，定值电阻R0=20Ω，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，闭合开关S后，下列说法中（）①当环境温度降低，电压表的示数变小②当环境温度为40℃时，电压表的示数为4V③当电压表的示数为2V时，环境温度为20℃④当环境温度为50℃时，定值电阻R0在1min内消耗的电能为240JA．只有①③正确1B．只有①②正确1C．只有①④正确1D．只有②④正确3、实验室有甲、乙两只灯泡，甲标有“6V6W”字样，乙标有“10V6W”字样。

现把它们串联起来，则该电路两端允许加的最大电压是(不考虑温度对灯泡电阻的影响)（）A、16VB、13.6VC、6VD、10V4、下列说法正确的是（）A、用电器的电功率越大，做功越多B、电流做功越多，消耗的电能就越多C、当通过一段导体的电流为零时，电阻也为零D、干电池给小灯泡供电时将电能转化为化学能5、如图所示，电源电压不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2：5，则L1、L2的额定功率之比是( )A、3:2B、2:3C、5:3D、3:56、两盏电灯分别标有“36V40W”和“220V30W的字样，当它们都正常发光时，比较它们的亮度，可知（）A、“36V40W”灯较亮B、“220V30W”灯较亮C、两盏灯一样亮D、条件不足无法比较7、如图所示的电路中，电源电压保持不变，滑动变阻器R2最大阻值为10Ω，小灯泡L的阻值为20Ω（忽略温度对灯丝电阻的影响)，电阻R1不等于零，闭合开关S,当滑片位于b端时，小灯泡的实际功率为1.8W,当滑片位于a端时，小灯泡的实际功率可能是（）A、1WB、3WC、5WD、7W8、如图所示是某居住小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，它的阻值随光照的增强而减小，R2为定值电阻，A、B接监控装置。

一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W3．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。

一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮4．“节能减排，从我做起”。

倡导同学们养成随手断开暂时可以不用的用电器的习惯。

当你断开一个用电器后，电路中会变大的物理量是（）A．总电流B．总电阻C．总电压D．总功率5．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大6．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（）A．电阻0R两端电压与通过0R的电流成正比B．0R的阻值为5ΩC．滑动变阻器的最大阻值为5ΩD．0R的最大功率为0.45W7．如图所示，电源电压恒为18V，电压表量程是“0-15V”，电流表量程是“0-0. 6A”，滑动变阻器R的规格是“100Ω 1A”，灯泡标有“6V 3W”字样。

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。

人教版物理九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

人教版九年级物理下册 电功率检测题（WORD 版含答案）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）． （________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10 【解析】 【分析】 【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。
