DSMAX三维动画制作实例

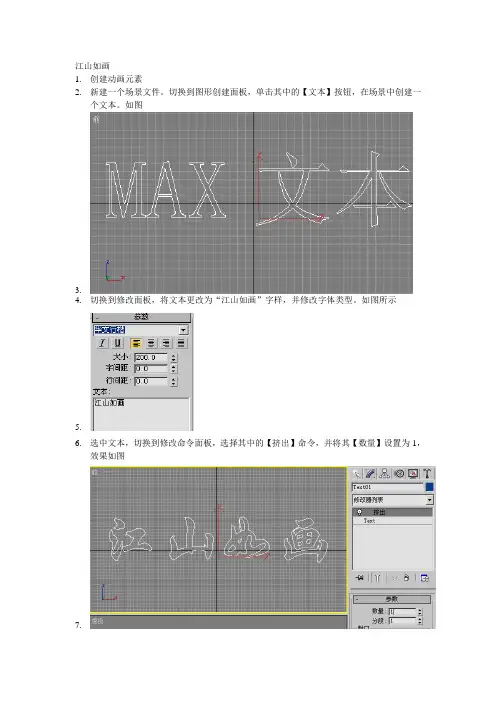

江山如画1.创建动画元素2.新建一个场景文件。

切换到图形创建面板，单击其中的【文本】按钮，在场景中创建一个文本。

如图3.4.切换到修改面板，将文本更改为“江山如画”字样，并修改字体类型。

如图所示5.6.选中文本，切换到修改命令面板，选择其中的【挤出】命令，并将其【数量】设置为1，效果如图7.8.在创建命令面板上按下【空间扭曲】按钮，在对象类型中单击【涟漪】按钮，在顶视图中拖动鼠标创建一个涟漪物体。

在修改面板中展开，将【振幅1】设置为5，将【振幅2】设置为15，将【波长】设置为100.如图9.10.单击工具栏上的【绑定到空间扭曲】按钮，在前视图中选中文本物体并将其拖到【涟漪】物体上，从而使涟漪影响文本变形。

11.通过这样的设置后，此时的涟漪已经能够影响到文本，并产生了变形。

12.制作涟漪动画13.单击动画控制区域中的【时间配置】按钮，在打开的对话框中将动画播放类型设置为PAL，将动画长度设置为200.14.15.按下【自动关键点】按钮，将时间滑块拖动到第200帧处，切换到修改命令面板，将【振幅】1这是为15，将【振幅2】设置为30，将【波长】设置为130.16.弹开【自动关键点】按钮，打开功能曲线编辑器，在左侧的列表中选择【振幅1】选项。

17.按住工具栏上的【移动关键点】按钮，在打开的下拉列表中选择【水平移动关键点】按钮，然后在编辑区域中将左侧的关键点移动到第160帧处。

18.19.使用上述方法，在左侧的列表中选择【振幅2】选项，将其左侧的关键帧移动到第160帧处，如图20.21.接着，使用同样的方法，选择【波长】选项，将其左侧的关键点移动到第160帧处。

22.23.设置完毕后，以此选择【动画】-【生成预览】命令，即可预览此时的动画效果。

24.制作材质动画25.依次选择【渲染】-【环境】命令，或者按数字键8打开【环境与效果】对话框，把背景图片导入进来。

26.打开材质编辑器，将一个空白的材质球赋予文本物体，此时系统将以默认的材质给物体上色，如图。

折扇文化1.在【创建】命令面板中，单击【长方体】命令按钮，在前视图中创建一个长方体对象，设置其大小和分段值，并为其命名为“折扇01”。

2.3.转到其修改命令面板中，在修改器下拉列表中为其添加【编辑网格】修改器。

进入到其【顶点】级别，在前视图中沿X负方向缩放“扇骨01”对象的底部4个点。

4.5.在前视图中将当前对象旋转一定角度。

进入到【层次】命令面板，单击【仅影响轴】按钮，在视图中移动“扇骨01”对象的轴中心点到其根部。

6.7.在前视图中利用选择并旋转工具，配合键盘上的SHIFT键，对当前的“扇骨01”对象进行复制，制作出多个扇骨对象。

8.9.分别在前视图中选择每一根扇骨对象，在顶视图中利用选择并移动工具将其沿Y轴向上错开适当的距离，以增加后来扇子展开时的层次感。

10.11.单击工具栏中的【选择并连接】命令按钮，在前视图中将“扇骨01”连接到“扇骨02”上，重复上步操作，再将“扇骨02”连接到“扇骨03”上，以此类推，依次将这些扇骨连接在一起，最后执行【图表编辑器】-【新建图解视图】命令，可以看见这些对象的连接情况。

12.13.在场景中选择“扇骨01”对象，单击【层次】命令面板中的IK选项卡，在其中单击【交互式IK】按钮，进入反向运动的计算状态。

14.15.展开【转动关节】，在其中禁用【X轴】和【Y轴】选项中的【活动】复选框，在【Z轴】选项区下启用【受限】复选框，并设置【从：】值为-0.3，【到：】值为20.16.17.保持“扇骨01”对象处于被选择状态，展开【对象参数】，在其中单击【复制】命令按钮，此时其后面的【粘贴】处于被激活状态。

再在场景中选择“扇骨02”对象，单击【粘贴】按钮。

18.19.此时展开【转到关节】，可以看到“扇骨02”对象已经具有了“扇骨01”的相关设置参数。

同上操作再将这一参数粘贴到另外的扇骨对象上。

20.在前视图中选择“扇骨01”对象，并利用选择并旋转工具，将其沿Z轴旋转至闭合状态。

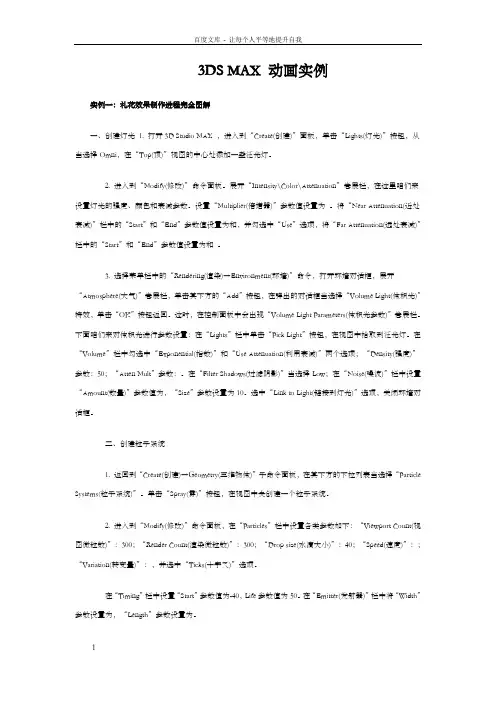

3DS MAX 动画实例实例一：礼花效果制作进程完全图解一、创建灯光1. 打开3D Studio MAX ，进入到“Create(创建)”面板，单击“Lights(灯光)”按钮，从当选择Omni，在“Top(顶)”视图的中心处添加一盏泛光灯。

2. 进入到“Modify(修改)”命令面板。

展开“Intensity\Color\Attenuation”卷展栏，在这里咱们来设置灯光的强度、颜色和衰减参数。

设置“Multiplier(倍增器)”参数值设置为。

将“Near Attenuation(近处衰减)”栏中的“Start”和“End”参数值设置为和，并勾选中“Use”选项，将“Far Attenuation(远处衰减)”栏中的“Start”和“End”参数值设置为和。

3. 选择菜单栏中的“Rendering(渲染)→Environment(环境)”命令，打开环境对话框，展开“Atmosphere(大气)”卷展栏，单击其下方的“Add”按钮，在弹出的对话框当选择“Volume Light(体积光)”特效，单击“OK”按钮返回。

这时，在控制面板中会出现“Volume Light Parameters(体积光参数)”卷展栏。

下面咱们来对体积光进行参数设置：在“Lights”栏中单击“Pick Light”按钮，在视图中拾取到泛光灯。

在“Volume”栏中勾选中“Exponential(指数)”和“Use Attenuation(利用衰减)”两个选项；“Density(强度)”参数：50；“Atten Mult”参数：。

在“Filter Shadows(过滤阴影)”当选择Low；在“Noise(噪波)”栏中设置“Amount(数量)”参数值为，“Size”参数设置为10。

选中“Link to Light(链接到灯光)”选项，关闭环境对话框。

二、创建粒子系统1. 返回到“Create(创建)→Geometry(三维物体)”子命令面板，在其下方的下拉列表当选择“Particle Systems(粒子系统)”。

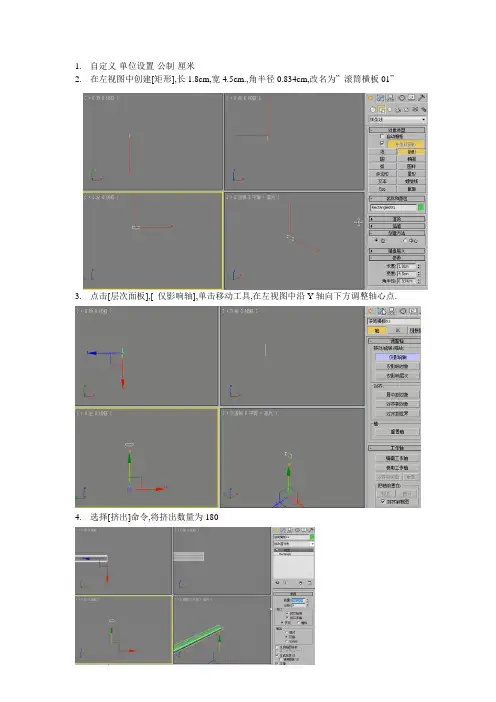

1.自定义-单位设置-公制-厘米2.在左视图中创建[矩形],长1.8cm,宽4.5cm.,角半径0.834cm,改名为”滚筒横板01”3.点击[层次面板],[ 仅影响轴],单击移动工具,在左视图中沿Y轴向下方调整轴心点.4.选择[挤出]命令,将挤出数量为1805.单击[工具]菜单下的[阵列],将旋转的Z轴设为20,1D中数量为18,6.阵列完成的效果7.在[左]视图中选择底端的三个矩形将其删除8.在左视图中创建[圆].[半径]20,命名为[滚筒支架圆01]9..选择[挤出]修改器,将[数量]设为89.将[滚筒支架圆01]其复制三个.10.将[滚筒支架圆01],再次对其复制(ctrl+v),并命名为[滚筒支架左]11.选中滚筒支架左,在修改器堆栈中将[挤出]删除.13. 选中滚筒支架左,在修改面板中中添加[编辑样条线]修改器,并单击[编辑样条线]的[顶点],选择[优化]命令,在左视图中位于[滚筒横板]底端开口处添加两个顶点关闭[优化]激活状态。
