恒温恒湿机组空调机组样本

目录一、产品简介与特点 (2)二、恒温恒湿空调机汇总表 (3)三、名义工况 (3)四、运行围 (3)五、产品型号表示方法 (4)六、送回风方式 (4)七、性能参数表 (5)八、外形与空间安装尺寸 (8)九、安装须知事项 (11)十、订货参考事项 (11)十一、附录 (12)一产品简介与特点1简介申菱牌恒温恒湿空调机是申菱公司积累多年实践经验设计而成的机组。

机组采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室环境温、湿度的准确控制。

广泛适用于电子工业、仪器仪表、印刷厂、通讯设备、供配电站等对空气温、湿度精度要求较高的场合。

2产品特点本系列设有3HP～100HP共20个规格。

有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。

辅助加热方式〔电加热，蒸汽加热、热水加热〕与送回风形式多种多样，便于匹配组合。

有新风引入功能，能够有效改善空气品质。

人性化的微电脑控制系统，操作简单方便。

高精度的PLC控制技术，多级能量调节，室温湿度波动小，温度精度达±0.8°C，湿度精度±5%。

机组结构紧凑，外形美观，便于安装、运输与维护。

压缩机全部采用高性能涡旋式压缩机，送风机选用低噪音高效率离心式风机，制冷系统配件皆来自国际知名品牌，性能稳定。

单系统机组设置除湿电磁阀，使机组在低负荷运行时，能保持较佳的除湿效果，尤其适合潮湿多雨的雾雨季节，准确控制，高效节能，节省再加热功耗；多系统机组具有多级能量调节。

结构优化，保证机组良好的密封性、隔热性和低漏风率。

机组调试、维护均可正面进展，操作极为方便。

机组设有多重安全保护，如上下压力、压缩机过流、过载等，确保机组安全可靠。

根据使用场合的具体要求，机组可做防爆防腐处理。

可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。

3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。

第十部分特种机系列第一章TH系列恒温恒湿空调机组一、产品概述1、产品特点格力TH系列恒温恒湿空调机组，是本公司自主研制开发的新型商用空气处理机组。

性能可靠，使用操作方便，可广泛应用于实验室，电子仪表装配厂房，医疗卫生，精密机械，计量室等对温湿度要求较高的地方。

1) 外机调速控制，运行范围广◆室外机组电机(13kW以上)采用变频技术，13kW机组采用多档调速控制,保证机组在-15℃低环境温度下可靠运行。

◆全天候不间断实现空调区域内恒温恒湿。

2) 性能稳定，控制精度高◆采用国际名牌全封闭涡旋压缩机，性能稳定、高效。

◆优化加湿器、压缩机、电加热之间的耦合控制，减小温湿度波动，控制精度高。

3) 结构个性化、日常维护方便◆风电隔离：可实现不停机调试，旋转门式结构使调试、维护更安全、方便。

◆拆卸方便：风帽可分离，方便运输、安装，琐式结构使开门、拆板更容易。

◆强力除湿：采用特殊除湿系统，高效、节能。

◆专业设计：可根据用户的要求进行非标设计，最大限度的满足用户要求。

4) 控制功能强大◆信息显示简明：大字体中文显示当前温湿度、实时时钟、故障等信息。

◆信息菜单化：机组运行中的大量状态信息均可查询，一目了然。

◆掉电记忆：所有设定参数在掉电后仍然保持掉电前设定的参数不变。

5) 远程监控：◆连接简便，通过通讯转接板将机组与控制PC连接即可。

◆通过一台pc电脑就可以对所有机组进行操作和设置，日常管理便捷；用户不用到现场调节管理，大大减少室内温湿度波动。

◆系统将对空调运行的状态信息进行记录保存，维护人员能够对其进行查询分析，维护方便。

◆可通过TCP/IP协议接入用户的BMS系统，让用户的集中管理更智能化。

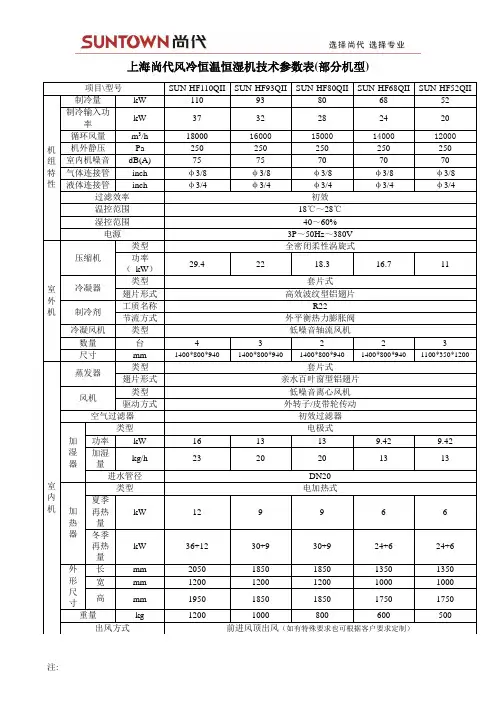

2、产品命名规则二、产品性能与规格1、产品外形图HFD13W（I） HFD21W（I） HFD26W（I） HFD13WSM（I） HFD21WSM（I） HFD26WSM（I）HFD13WSM/B（I） HFD13WX（I）HFD21WSM/B（I） HFD21WX（I） HFD13W（O）HFD26WSM/B（I） HFD26WX（I）HFD21W（O） HFD26W（O）2、产品性能参数表表一续上表表二:续上表表三:续上表说明：①本机组执行国家标准GB/T17758-1999《单元式空气调节机》。

什么是全新风恒温恒湿空调
全新风恒温恒湿空调机组是针对不宜采用循环风的环境而专门设计的一种特殊用途的直流式空调机组，主要应用于全新风或需要单独补充新风且有温湿度要求的场合，如军工、化工、动物房、医药、医院的手术室，其产品总体结构设计合理，具有结构紧凑、体积小、重量轻、噪音低，运行安全、可靠性高等优点。

恒温恒湿空调机组全面采用能效比高（EER）的全封闭涡旋压缩机。

恒温恒湿空调机组为直流式空气处理系统，处理的空气全部来自室外新风，采用“小风量大焓差”的设计理念，外加多重保护和控制方式，保证机组在很广的温度范围内能高效、可靠、安全运行。

助设计技术，优化设计制冷系统各个部件的结构参数，以保证其全年多种工况下都能高效可靠地运行。

机组季节能效比。

恒温恒湿空调机组可选用环保工质，采用新技术、工艺使机组全过程、全方位的满足环保要求。

恒温恒湿空调机组可配有自动控制的灭菌装置，以保证空调室内空气清洁。

全新风恒温恒湿空调机组采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制，室内温湿度波动小，温度精度达±0.8℃，相对湿度精度±5%。

上海众有品牌全新风恒温恒湿空调所有型号的机组出厂时已带有制冷剂，安装调试更加方便。

- 1 -一．用途TACH/THA 系列、TPWH 系列（恒温恒湿型）单元式空调机用于各种环境条件下室内空气调节，具有降温、降湿、加热、加湿、通风等多种功能。

温度控制范围：温度设定在18～25℃时，控制精度±0.5~1℃，相对湿度设定在50～70％，控制精度±5~10％。

该机组有多种型号可供选择，可广泛应用于电子厂房、医院、制药厂、印刷厂、邮电、银行、机房、供配电站、通讯站等建筑物的空调需要，具有技术成熟、结构紧凑、安装简便、性能稳定可靠等特点，完全满足精密机械、光学仪器、电子仪表、印刷、医药、食品加工等车间及计量室、科研实验室对温度和湿度有较高要求的场所。

TPWH 系列水冷恒温恒湿机适用于水源充足、具备安装水冷却塔条件的地区；TACH/THA 系列风冷分体式恒温恒湿机组适用于水源缺乏或者不适宜安装水冷却塔的场合。

二．型号说明D —风管型 B —风帽型W —压缩机置于室外 N —压缩机置于室内 A 、B 、C …… 50、100、125……P —机组内有压缩机 N —机组内无压缩机 F —机组内有调速仪 A 、B 、C …… 50、100、125……D —风管型 B —风帽型 H —恒温恒湿机组 A 、B 、C …… 50、100、125……风冷机型型号对应关系：室内机TACH*****W 对应THA****P*室内机TACH*****N 对应THA****N*- 2 -三. 安全注意事项◆操作机组之前，请详细阅读所有“安全注意事项”。

◆“安全注意事项”内列举各种与安全有关的重要事项，恳请严加遵守。

此标记适用于电气安装、维修等操作。

只有有经验的合格电工才能进行本系统安装不当，易造成触电事故。

✧ 要保证空调进出风畅通。

当和燃烧器具一起使用时，要特别注意。

✧ 当机组长时间不运行时，请关闭总电源。

✧ 如需冬季运行，请提前12小时上电预热。

✧ 请不要频繁转动温控开关，空调可能因频繁启动受损。

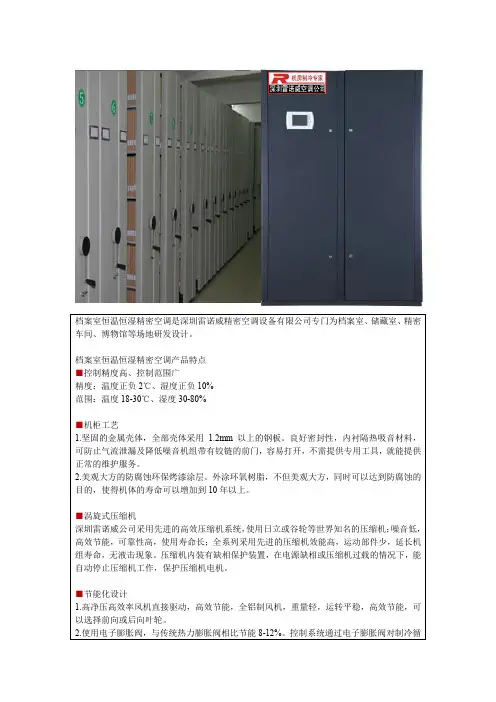

单元式恒温恒湿空调机组机组概况：本系列单元式空调机组系我公司总结原款恒温恒湿机组的基础上，结合最新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。

该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。

可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。

工作原理：恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。

通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

空气循环系统：风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

电器自控系统：包括电源部分和自动控制部分。

电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。

自动控制分部分又分为温、湿度控制及故障保护部分：温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。

故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。

机组特点：1.控制先进：机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；2.多重保护：机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；3.机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。

组合式空气处理机型号：MDM0304-MDM1826风量：2000-100000m3/h多年以来，麦克维尔（McQuay ）一直在向社会提供多种类型高品质的空气处理系统，并在国际上赢得了良好的声誉。

新型MDM 系列组合式空气处理机是在借鉴以往空气处理机产品优点的基础上，引进英国麦克维尔组合空气处理机的先进技术和生产工艺开发而成的。

机组采用标准模数化设计，结构简单，组合灵活，可广泛使用于商场、宾馆、写字楼等需空气集中处理的场合以及医院手术室、制药、集成电路无尘室、精密仪器制造等净化空调场合。

麦克维尔生产的组合式空调机组（MDM ）采用世界领先的空调技术并配之以高精度的机床加工设备制造，产品性能卓越。

麦克维尔MDM 空气处理机组共有123种标准规格，标准风量范围2000～100000m 3/h(另根据要求可扩展到200000m 3/h)，有新回风混合段、表冷段、加热段、初、中、高效过滤段、电加热段、加湿段、阻性消声段、热回收、二次回风段、风机段、均流段等功能段可供选择，不同功能段的组合可以满足不同的空气处理要求。

McQuay 可根据客户要求提供专业的空调自控方案，使每一台MDM 机组都可以经济、高效、可靠运行，满足舒适性或工艺性要求。

■ 采用国际品牌前倾或后倾双进风离心风机，叶轮和皮带轮均经过动静平衡校正，运行平稳，低噪高效；■ 盘管采用新型翅片设计，大大降低风阻，减少电机消耗；多达五种回路设计，适应不同运行工况，降低水阻力，提高换热效率；■ 盘管集水管设有排水阀和放气阀。

盘管试验压力3.3MPa ，最大设计工作压力1.7MPa ；■ 倾斜式保温凝结水盘设计，使冷凝水迅速排除，保持干式状态；■ 各功能段配有特殊设计、气密性好的检修门，可以方便维护机组内部组件。

机组外表面采用优质彩钢板，高效防腐，防止划伤，并可以抵抗紫外线的侵袭。

所有面板均为平接，表面连续平整，铝型材框架具有圆弧造型，外观清晰流畅。

3麦克维尔MDM 系列组合式空气处理机■ 模数化设计，机组选择更加灵活麦克维尔组合式空气处理机组采用标准化模数设计。

单元式恒温恒湿空调机组机组概况：本系列单元式空调机组系我公司总结原款恒温恒湿机组的基础上，结合最新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。

该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。

可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。

工作原理：恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;制冷剂循环系统：蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。

通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。

空气循环系统：风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。

电器自控系统：包括电源部分和自动控制部分。

电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。

自动控制分部分又分为温、湿度控制及故障保护部分：温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。

故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。

机组特点：1.控制先进：机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；2.多重保护：机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；3.机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。
