计算机网络对等及交换式以太网组建实验报告

以太网交配置实验报告屠建国通信103学号20100142392012-11-14任务要求：1、掌握以太网交换原理；2、掌握Vlan配置方法；3、掌握三层交换原理；4、掌握链路聚合的配置方法实验一用trunck口实现Vlan跨交换机扩展要求：PC0、PC2属于vlan10，PC1、PC3属于vlan20，在SW0上进行正确的配置，要求实现PC0和PC1之间不能通信，PC2和PC3之间不能通信，PC0和PC2之间可以通信，PC1和PC3之间可以通信。

IP设置：实验步骤：一、建立好数据连接。

如上图二、设置好各IP，具体如下：PC0：192.168.1.1 255.255.255.0PC1：192.168.1.2 255.255.255.0PC3：192.168.1.3 255.255.255.0PC4：192.168.1.4 255.255.255.0三、配置交换s1代码如下：1、在交换机上创建两个vlan，分别是Vlan 10 和Vlan 20Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#vlan 202、指定两个端口fa0/1 和fa0/2Switch(config)#interface fa0/1Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 10Switch(config-if)#interface fa0/2Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 203、设置交换机S1与S2连接端口类型，端口fa0/3允许fa0/1和fa0/2通过Switch(config-if)#switch moder trunkSwitch(config-if)#switch trunk allSwitch(config-if)#switch trunk allowed vlan 10,205、查看配置情况，是否成功。

第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。

通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。

2. 掌握IP地址的配置方法。

3. 理解子网划分和VLAN的设置。

4. 学会网络路由协议的配置。

5. 了解网络安全的配置方法。

二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。

2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。

三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。

计算机网络技术及应用班级：1205121 学号：04 姓名：唐翠霞任课教师：刘枝盛实验教师：刘枝盛一、实验名称：对等网组网二、实验目的：1．理解对等网组网方式和方法；2．掌握二层以太网组网的动手能力。

三、实训环境1．至少两台PC2．共用集线器（HUB）一台(或交换机)、双绞线若干。

四、实训内容利用PC机与集线器(或交换机)进行对等网的组网五、（一）原理：对等网是非结构化地访问网络资源。

对等网中的每一个工作站既可以起客户机作用，也可以起服务器作用，没有专用服务器。

对等网构架简单，而且价格低，维护方便，可扩充性也好。

主要针对一些小型企业。

假设某公司有计算机多台，分布在多个办公室内，有一台计算机连接了打印机，现在，欲建立一个局域网，用来共享数据和打印机。

一般这种情况下就可以用对等网组网方式。

组建对等网的配置如下：1、硬件配置（1）单个计算机配置（2）网络适配器（3）网线（4）集线器2、软件配置由于是对等网，并不需要强大的网络操作系统，每台计算机上只要安装支持网络功能的操作系统即可。

（二）步骤按以下拓朴连接硬件1．检查网卡是否正常工作单击【设备管理器】按钮，从【设备管理器】对话框中单击设备目录树中【网卡】对应的节点“＋”号，将其展开，找到已安装的网卡，如右下图所示。

如果刚才安装的网卡出现在【网卡】的目录下且有一绿色的网卡图标，表明网卡驱动程序已成功安装，可以继续进行后面的网卡配置。

如果网卡图标上有一带黄色圆圈的“！”符号则说明系统找到了网卡，但网卡不能正常工作；如果网卡前面有一红色“×”符号则说明系统无法识别出网卡。

2．对2台PC机的TCP/IP属性进行设置PC1机的本地连接TCP/IP属性设置为:IP地址：192.168.0.09子网掩码：255.255.255.0PC2机的本地连接TCP/IP属性设置为:IP地址：192.168.0.109子网掩码：255.255.255.0具体方法如下。

计算机网络实验报告实验3一、实验目的本次计算机网络实验 3 的主要目的是深入理解和掌握计算机网络中的相关技术和概念，通过实际操作和观察，增强对网络通信原理、协议分析以及网络配置的实际应用能力。

二、实验环境本次实验在计算机网络实验室进行，使用的设备包括计算机、网络交换机、路由器等。

操作系统为 Windows 10，实验中使用的软件工具包括 Wireshark 网络协议分析工具、Cisco Packet Tracer 网络模拟软件等。

三、实验内容与步骤（一）网络拓扑结构的搭建使用 Cisco Packet Tracer 软件，构建一个包含多个子网的复杂网络拓扑结构。

在这个拓扑结构中，包括了不同类型的网络设备，如交换机、路由器等，并配置了相应的 IP 地址和子网掩码。

（二）网络协议分析启动 Wireshark 工具，捕获网络中的数据包。

通过对捕获到的数据包进行分析，了解常见的网络协议，如 TCP、IP、UDP 等的格式和工作原理。

观察数据包中的源地址、目的地址、协议类型、端口号等关键信息，并分析它们在网络通信中的作用。

（三）网络配置与管理在实际的网络环境中，对计算机的网络参数进行配置，包括 IP 地址、子网掩码、网关、DNS 服务器等。

通过命令行工具（如 Windows 中的 ipconfig 命令）查看和验证配置的正确性。

（四）网络故障排查与解决设置一些网络故障，如 IP 地址冲突、网络连接中断等，然后通过相关的工具和技术手段进行故障排查和解决。

学习使用 ping 命令、tracert 命令等网络诊断工具，分析故障产生的原因，并采取相应的解决措施。

四、实验结果与分析（一）网络拓扑结构搭建结果成功构建了包含多个子网的网络拓扑结构，各个设备之间能够正常通信。

通过查看设备的状态指示灯和配置信息，验证了网络连接的正确性。

（二）网络协议分析结果通过 Wireshark 捕获到的数据包，清晰地看到了 TCP 三次握手的过程，以及 IP 数据包的分片和重组。

实验报告—实验一：对等网组建：实验目的：（1）掌握对等网组网技术，学会组建对等网；（2）掌握对等网环境下数据共享方法；拓扑图：实验环境：三台交换机，四台PC机，三台交换机用交叉线连接，用直通线连接交换机和客户机；实验步骤：一：配置每台PC的IP地址与子网掩码：1:192.168.2.11 255.255.255.02：192.168.2.12 255.255.255.03：192.168.2.1:3 255.255.255.04：192.168.2.14 255.255.255.0二：测试各PC间的连通性：在PC1上“ping”：Ping 192.168.2.12Ping 192.168.2.13Ping 192.168.2.14三：查看结果。

四：为本次实验做总结。

实验二：交换机的基本配置T elnet：实验地点：专业机房：（1）掌握对交换机的基本配置及Telnet的登录设置；（2）熟练掌握远程登录交换机的配置，及学会配置。

拓扑图：实验环境：一台交换机、一台pc机、一根控制线。

一根直通线；分别连接它们。

实验步骤：1：配置pc机的ip地址及子网掩码：192.168.1.2255.255.255.02：配置交换机：en （进入交换机特权模式）conf t (进入交换机的全局配置模式)enable password 123 （配置交换机登录密码）enable secret 1234 （配置交换机特权模式密码）line vty 0 4loginpassword 12345 （配置交换机远程登录密码）end （结束）实验结果：测试“Telnet”远程登录：实验总结实验三：单交换机vlan通信：实验目的：（1）掌握单交换机的vlan划分与添加，实现vlan间的通信；（2）学会自己熟练配置交换机vlan的划分与添加，实现单交换机间的vlan通信。

拓扑图：实验环境：一台交换机，四台pc机，四根直通线；将pc机和交换机相连。

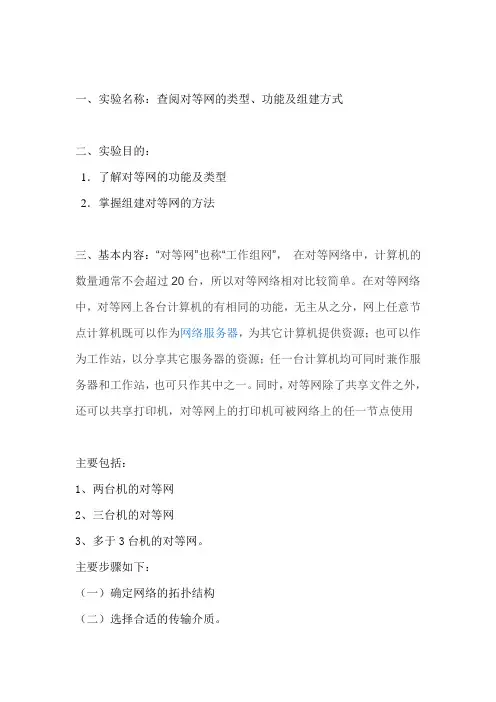

一、实验名称：查阅对等网的类型、功能及组建方式
二、实验目的：
1．了解对等网的功能及类型
2．掌握组建对等网的方法
三、基本内容：“对等网”也称“工作组网”，在对等网络中，计算机的数量通常不会超过20台，所以对等网络相对比较简单。

在对等网络中，对等网上各台计算机的有相同的功能，无主从之分，网上任意节点计算机既可以作为网络服务器，为其它计算机提供资源；也可以作为工作站，以分享其它服务器的资源；任一台计算机均可同时兼作服务器和工作站，也可只作其中之一。

同时，对等网除了共享文件之外，还可以共享打印机，对等网上的打印机可被网络上的任一节点使用
主要包括：
1、两台机的对等网
2、三台机的对等网
3、多于3台机的对等网。

主要步骤如下：
（一）确定网络的拓扑结构
（二）选择合适的传输介质。

（三）根据传输介质的类型、网络的运行速度、网络的覆盖范围
等选择网络连接设备。

（四）硬件连接。

（五）网络软件的安装。

（六）设置资源共享。

四、所遇问题及解决办法：
1、初次接触计算机网络，在对等网组建中有许多专业知识，包括名词术语等没有学到，耗时很多，最后通过上网查询解决。

2、实践能力待加强，所以根据资料亲自动手实践。

五、收获及建议：
本次试验主要了解了两台机对等网组建的知识，开始从本质上了解计算机网络，学习到对等网的理论知识以及两台计算机的组建流程，实际上就是硬件设备的连接，网卡配置，以及共享配置。

了解到网线的制作过程，认识到网卡配置中协议和服务的重要性，通过实践，加强了动手能力，很有收获，从而更加重视实验课，并且今后要提高学习的效率才能更好获取知识。

信息科学与技术学院实验报告课程名称:计算机网络原理实验项目:对等网的组建实验地点: 博西409机房指导教师: 马占飞日期: 2013-9-17实验类型: 设计性实验（验证性实验综合性实验设计性实验）专业:计算机科学与技术班级:11级外包姓名:袁如璧学号:1114490017一、实验目的及要求实验目的及要求：（1）熟悉网卡、集线器、交换机等网络设备（2）掌握组建对等网的技术、方法与功能：网卡、网络协议安装配置、连通性测试等（3）掌握对等网测试方法（4）掌握在对等网中设置共享的方法二、实验仪器、设备或软件Packet.Tracer5.3网络模拟软件三、实验内容及原理实验内容：对等网的组建实验原理：对等网络设有专门的服务器，计算机之间都是同级的。

所有的计算机都是平等的。

每一台计算机都作为它自己的服务器。

各个用户自己决定在网络上共享各自计算机上的哪些数据和不共享哪些数据。

又称“工作组模式”。

在对等网络中，每台计算机管理本身的用户和资源，经过正确的权限设置，每台计算机可以通过连接的网络使用被允许访问的网络资源。

由于各个计算机只是简单地连接在网络上，不存在核心服务器，因此对等网络不存在大量的网络管理工作。

四、实验步骤（或过程）1）打开cisco packet tracer 软件，在空白界面中进行操作：在空白处拖入一个集线器，三个终端设备（计算机），并用直通线将其连接起来（如图1-1所示）。

图1-1双击PC-PT PC0出现如图1-2所示窗口：图1-2点击桌面，对三台终端设备进行如下设置（如图1-3、图1-4、图1-5所示）：主机名Ip地址子网掩码Pc0 192.168.1.1 255.255.255.0Pc1 192.168.1.2 255.255.255.0Pc2 192.168.1.3 255.255.255.0图1-3图1-4图1-52）以某一台计算机终端为标准（如PC2）进行测试，测试其是否与其他两台构成对等网络。

计算机网络实验报告学院名称：电子信息学院班级：*************学号：*************学生姓名：*************指导教师: *************2013年*月*日实验二组建WINDOWS环境下的对等网并共享资源一、实验目的1、利用网络设备，学生自己组成局域网，培养学生的动手能力。

2、掌握基本的网络参数的配置，学会使用基本的测试命令来检测网络的配置情况。

3、掌握对等网环境下软硬件共享的设置和使用方法。

4、了解一些安全访问选项的设置和取消操作。

二、实验属性验证性实验。

三、实验仪器设备及器材实验要求有若干台安装Windows XP的计算机，每台计算机都要安装网卡。

D-link DES-1024R+交换机两台，直通线、交叉线若干。

四、实验要求1、预习报告中需解决以下问题：（1）掌握TCP/IP的基本配置过程（2）了解交换机的工作特性（3）注意ping命令的使用方法及参数以及结果显示中各参数表示的含义。

（4）掌握对等网环境下软硬件共享的设置和使用方法。

2、试验中正确使用仪器设备，独立操作。

3、试验后按规定要求写出实验报告。

五、实验原理1、网卡的作用计算机与外界局域网的连接是通过主机箱内插入一块网络接口板的。

网络接口板又称为通信适配器(adapter)或网络接口卡NIC (Network Interface Card)，或“网卡”。

网卡的重要功能是进行串行/并行转换，对数据进行缓存，实现以太网协议等。

2、交换机的作用交换式集线器常称为以太网交换机(switch)或第二层交换机，它实质上就是一个多端口的网桥，可见交换机工作在数据链路层。

交换机能同时连通许多对的端口，使每一对相互通信的主机都能像独占通信媒体那样，进行无碰撞地传输数据，因此它是独享信道的通信设备。

3、对等网的建立主要是为了实现计算机的资源的共享。

文件夹共享名称可与本地文件夹名称相同，也可以不同。

Windows XP提供3种访问权限类型。

计算机网络对等及交换式以太网组建实验报告实验一组建对等以太网一实验目的（1）熟悉网卡、线缆、交换机等网络硬件设备；（2）熟悉Windows2000/XP下的网络组建及各参数的设置；（3）了解计算机网络的基本结构,熟悉对等网络的特点。

二实验任务双绞线的制作及测试，完成对等网络的组建。

三实验器材计算机、网卡、电缆、交换机、WINDOWS2000/XP操作系统。

四实验准备1. 区分三种电缆的不同连接方法及用途（1）直通线一般用于工作站与集线器（或交换机）之间或配线架与集线器（或交换机）之间的连接(图1.1)，线缆两端的RJ-45接头的线序完全相同。

（2）交叉线一般用于集线器（或交换机）与集线器（或交换机）之间的连接图（图1.1），线缆两端的RJ-45接头的线序一端是TIA/EIA 568A，另一端是TIA/EIA 568B (图1.2)。

工程中多选择T568B标准。

图1 直通线与交叉线的应用（3）反转线一般用于与Console端口的连接。

用于RJ-45与RS-232之间的转换，其两端线序完全相反。

图2TIA/EIA 568A及TIA/EIA 568B标准2．熟悉实验工具及使用方法网线制作与测试的主要工具是线钳与测线器（图1.3-1.6）。

图1.3线钳测线器图1.4线钳图1.5测线器（正面）图1.6测线器（侧面）3．掌握网络互连设备的作用、检查设备的性能参数检查网卡、以太网交换机、二层交换机、三层交换机、路由器的型号、参数及性能（图1.7-1.9）。

图1.7AMP以太网交换机图1.8锐捷三层交换机3550与二层交换机1908图1.9 锐捷路由器2601五. 实验步骤1 网线的制作与测试(1) 每组做1根直通线，一根交叉线。

(2) 将每根线用测线仪进行测试。

网线制作好之后，首先进行连通性测试。

如果是一项实际工程，还需要按照国际标准TIA/EIA TSB-67对布线系统的端接线图、长度、衰减和近端串扰进行测试。

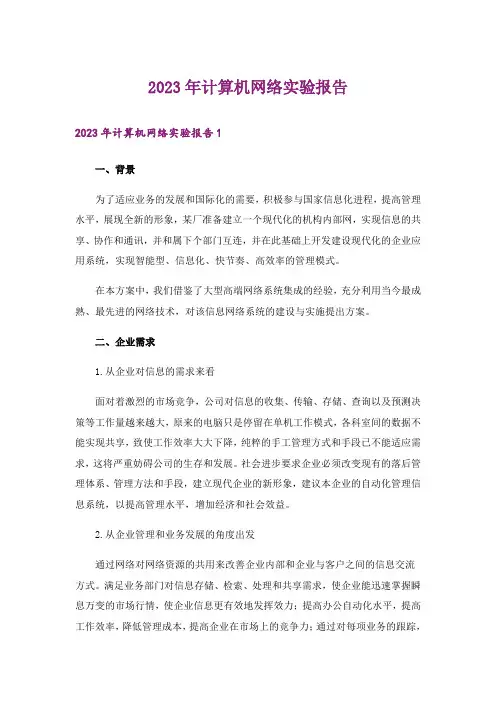

2023年计算机网络实验报告2023年计算机网络实验报告1一、背景为了适应业务的发展和国际化的需要，积极参与国家信息化进程，提高管理水平，展现全新的形象，某厂准备建立一个现代化的机构内部网，实现信息的共享、协作和通讯，并和属下个部门互连，并在此基础上开发建设现代化的企业应用系统，实现智能型、信息化、快节奏、高效率的管理模式。

在本方案中，我们借鉴了大型高端网络系统集成的经验，充分利用当今最成熟、最先进的网络技术，对该信息网络系统的建设与实施提出方案。

二、企业需求1.从企业对信息的需求来看面对着激烈的市场竞争，公司对信息的收集、传输、存储、查询以及预测决策等工作量越来越大，原来的电脑只是停留在单机工作模式，各科室间的数据不能实现共享，致使工作效率大大下降，纯粹的手工管理方式和手段已不能适应需求，这将严重妨碍公司的生存和发展。

社会进步要求企业必须改变现有的落后管理体系、管理方法和手段，建立现代企业的新形象，建议本企业的自动化管理信息系统，以提高管理水平，增加经济和社会效益。

2.从企业管理和业务发展的角度出发通过网络对网络资源的共用来改善企业内部和企业与客户之间的信息交流方式。

满足业务部门对信息存储、检索、处理和共享需求，使企业能迅速掌握瞬息万变的市场行情，使企业信息更有效地发挥效力；提高办公自动化水平，提高工作效率，降低管理成本，提高企业在市场上的竞争力；通过对每项业务的跟踪，企业管理者可以了解业务进展情况，掌握第一手资料，以及掌握市场动态，为企业提供投资导向信息，为领导决策者提供数据支持；通过企业内部网建议，企业各业务部门可以有更方便的交流沟通，管理者可随时了解每一位员工的情况，并加强对企业人力资源合理调度，切实做到系统的集成化设计，使原有的设备、资源得到有效利用。

三、网络规划企业网络由多种完成不同功能的网络设备组成，包括路由器、交换机、Internet接入设备、防火墙等以及各种服务器。

企业内部网络采用共享或交换式以太网，通过DDN、ISDL/PSDN等方式，选择中国科研教育网接入到Internet，企业之间通过国际互联网的方式互相连接，同时采取相应的措施，确保通讯数据的安全、保密。

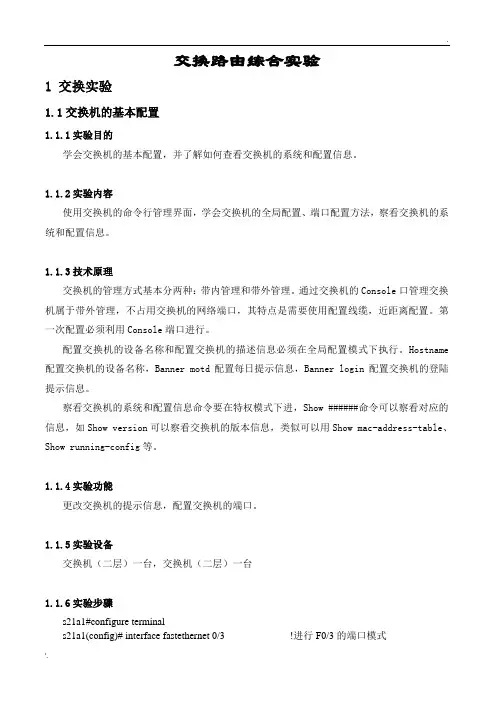

交换路由综合实验1 交换实验1.1交换机的基本配置1.1.1实验目的学会交换机的基本配置，并了解如何查看交换机的系统和配置信息。

1.1.2实验内容使用交换机的命令行管理界面，学会交换机的全局配置、端口配置方法，察看交换机的系统和配置信息。

1.1.3技术原理交换机的管理方式基本分两种：带内管理和带外管理。

通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络端口，其特点是需要使用配置线缆，近距离配置。

第一次配置必须利用Console端口进行。

配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。

Hostname 配置交换机的设备名称，Banner motd配置每日提示信息，Banner login配置交换机的登陆提示信息。

察看交换机的系统和配置信息命令要在特权模式下进，Show ######命令可以察看对应的信息，如Show version可以察看交换机的版本信息，类似可以用Show mac-address-table、Show running-config等。

1.1.4实验功能更改交换机的提示信息，配置交换机的端口。

1.1.5实验设备交换机（二层）一台，交换机（二层）一台1.1.6实验步骤s21a1#configure terminals21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s21a1(config-if)#speed 10 !配置端口速率为10Ms21a1(config-if)#duplex half !配置端口为半双工模式s21a1(config-if)#no shutdown !开启该端口，使之转发数据s21a1(config-if)#exits21a1#show interface fastethernet 0/3 !查看端口的状态s21a1# show version !查看交换机的版本信息s35a1#configure terminals35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s35a1(config-if)#speed 10 !配置端口速率为10Ms35a1(config-if)#duplex half !配置端口为半双工模式s35a1(config-if)#no shutdown !开启该端口，使之转发数据s35a1(config-if)#exits35a1#show interface fastethernet 0/3 !查看端口的状态s35a1# show version !查看交换机的版本信息1.2虚拟局域网VLAN1.2.1实验目的学会配置VLAN，包括一个交换机下的和跨交换机的。

计算机网络课程实验报告专业：班级：学号：姓名：计算机网络课程实验名称：双机互联实验一、实验目的1.利用网络设备，掌握在局域网内如何把两台计算机利用对等网方式进行连接。

2.学会网络连接，了解对等网互联方式。

3.掌握基本的网络参数的设置，学会使用基本的测试命令（ping）来检测网络的设置情况。

4.掌握局域网中的计算机的软、硬件资源共享的设置和使用方法。

二、认识对等网“对等网”也称“工作组网”，在对等网中没有“域”，只有“工作组”。

对等网上各台计算机有相同的功能，无主从之分，网上任意结点计算机既可以作为网络服务器，为其它计算机提供资源，也可以作为工作站，以分享其它服务器的资源。

对等网是利用操作系统中包含的通信协议的功能来实现数据传输，实现网络中的资源共享。

利用集线器的广播技术或者交换机的选择功能来实现点对点的连接方式和通信方式。

三、实验内容及步骤：步骤一：网络规划经过分析，本实验考虑网络性能，成本和实现的难易程度，确定组网方案为：用对等网，达到2台计算机软硬件资源共享，预留适当扩展，费用低，易管理等特点。

拓扑结构确定为星型连接，如下图。

步骤二：硬件要求、连接、安装。

1.两台安装 Windows XP 的计算机。

2.两个RJ45的网卡，如下图。

网卡是计算机局域网中最重要的连接设备,计算机主要通过网卡连接网络.在网络中,网卡的工作是双重的:一方面它负责接收网络上传过来的数据包,解包后,将数据通过主板上的总线传输给本地计算机;另一方面它将本地计算机上的数据打包后送入网络。

网卡与网络进行连接，必须有一个接口使网线通过它与其它计算机网络设备连接起来，常见的接口主要有以太网的RJ45接口。

如下图。

安装网卡驱动程序，安装方法较为简单，只要按照网卡驱动程序的安装向导，一步一步执行，最后检查网卡和驱动程序是否安装完整，可以在“计算机管理”里面的“设备管理器”查看，如下图：3.若干带RJ45接头的5类双绞线，双绞线的两头分别按一定的接线顺序压在RJ45水晶头内，这也就是通常大家说的“网线”。

武汉大学计算机网络实验报告
Lxy2010
步骤三
步骤四：
(1)打开控制面板，双击网络和Internet图标，打开网络连接对话框
(2)单击本地连接，选择属性选项。

(3)打开本地连接选项卡，选择Internet协议
IP地址，填写DNS地址。

步骤四（1）
步骤四（2）
步骤四（3）
将本机分配为192.168.0.2，将另外一台实验电脑分配为192.168.0.3。

后，打开cmd，键入ipconfig/all
00-26-22-06-2B-DA
192.168.0.2
255.255.255.0
192.168.0.1
步骤五（1）步骤五（2）
(2)启用网络发现，启用文件和打印机共享。

步骤六：
控制面板-用户账户和家庭安全-用户账户-管理账户里，启用来宾用户。

步骤八：
通过别人的电脑，打开网络，进入自己的电脑，的文件夹。

计算机网络技术实验报告学生学号：学生姓名：专业年级：开课学期：指导教师：实验一一．实验名称以太网组建二．实验目的1.了解组建局域网的软硬件。

2.了解局域网的相关协议。

3.掌握小型局域网的架设方法。

4.掌握局域网内资源共享的方法。

三．实验任务1.使用交换机完成局域网的组建。

2.实现基于TCP/IP协议的局域网资源的共享。

3.实现基于NetBIOS的局域网资源的共享。

四．实验环境及工具1.安装Windows Server 2003操作系统的服务器一台。

2.安装Windows XP操作系统的客户机若干台。

3.交换机一台。

4.带水晶头的双绞线若干。

BIOS协议安装文件（Windows XP系统光盘）。

五．实验记录（1）实验任务1实验时间实验内容实验地点实验人使用交换机完成局域网的组建实验步骤 1.硬件的连接用直通双绞线把Windows Server 2003与交换机以及各台Windows XP客户机连接起来，查看各个端口的指示灯是否为绿色，确保硬件正常连接。

2.IP地址的设置分别为服务器和每台计算机手动配置静态IP地址。

客户端IP地址可设置在192.168.1.2到192.168.1.254之间的任一个未被其他计算机占用的地址。

实验现象按要求连接主机，客户机与交换机，指示灯已亮，IP地址设计完成。

客户端IP：192.168.1.46服务器IP：192.168.1.47截图：（2）实验任务2实验时间实验内容实验地点实验人实现基于TCP/IP协议的局域网资源的共享实验步骤 1.设置文件共享在服务器192.168.1.1的计算机上分别设置文件共享。

实现效果。

2.通过TCP/IP协议访问共享资源（1）.在其他任意一台计算机上访问所设置的共享资源。

在任意文件夹或者浏览器窗口的地址栏中输入“\\192.168.1.100”，单击“转到”或者按下Enter键，打开共享文件夹。

（2）.通过相应计算机的计算机名称来访问共享资源。

2.3 交换式以太网实验2.3.1 实验目的一是验证交换式以太网的连通性，证明连接在交换式以太网上的任何两个分配了相同网络号、不同主机号的IP地址的终端之间能够实现IP分组传输过程。

而是验证转发表建立过程。

三是验证交换机MAC帧转发过程，重点验证交换机过滤MAC帧的功能，即如果交换机接收MAC帧的端口与该MAC帧匹配的转发项中的转发端口相同，交换机丢弃该MAC帧。

四是验证转发项与交换式以太网拓扑结构一致性的重要性。

2.3.2 实验原理通过各个终端之间相互交换IP分组，在三个交换机中建立四个终端对应的转发项。

清楚交换机S1中的转发表内容，启动终端A至终端B的MAC帧传输过程，由于交换机S1广播该MAC帧，使得交换机S2连接交换机S1的端口接收到该MAC帧。

由于交换机S2中与该MAC帧匹配的转发项中的转发端口就是交换机S2连接交换机S1的端口，交换机S2将丢弃该MAC帧。

在三个交换机的转发表中均存在四个终端对应的转发项的前提下，终端A端口与交换机S1的连接，并重新连接到交换机S3中。

在终端A发送的MAC帧到达交换机S2前，交换机S2的转发表中仍然保留用于指明终端A的MAC地址，与交换机S2连接交换机S1的端口之间关联的转发项，这种情况下，如果启动终端B至终端A的MAC帧传输过程，交换机S1由于监测到原来连接终端A的端口处于关闭状态，将以该端口为转发端口的转发项变为无效转发项，交换机S1将广播该MAC帧。

交换机S1通过连接交换机S2的端口输出的MAC 帧到达交换机S2。

由于交换机2中与该MAC帧匹配的转发项的转发端口与接收该MAC帧的端口相同，交换机S2将丢弃该MAC帧。

同样，对于交换机S3，在终端A发送的MAC帧到达交换机S3前，交换机S3的转发表中仍然保留用于指明终端A的MAC地址与交换机S3连接交换机S2的端口之间关联的转发项。

如果启动终端C至终端A的MAC帧传输过程，交换机S3将通过连接交换机S2的端口输出该MAC帧。

计算机网络简单以太网的组建实验报告实验时间：参加人员：一、实验名称：简单以太网的组建二、实验内容1、观察教学机房，了解计算机网络结构，并画出计算机网络拓扑结构图。

2、了解计算机网络中的网络设备，并了解每台计算机上使用的网络标识、网络协议。

3、制作2根直通双绞线和2根交叉线，并测试。

4、分别用制作好的直通线、交叉线以及串口线、并口线，连接两台计算机。

三、实验步骤1、教学机房网络拓扑结构观察计算机教学机房的计算机网络的组成，并画出网络拓扑结构图。

(1)记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构、网络建成的时间等数据。

(2)了解教学机房设备是如何互联的。

(3)认识并记录网络中使用的其他硬件设备的名称、用途和连接的方法。

(4)根据以上数据及观察结果画出拓扑结构图。

(5)分析网络使用的结构及其所属类型。

(6)打开计算机进入系统，查看计算机的网络参数，记录主要网络配置参数。

2、直通线的制作按照EIA/TIA 568B的标准，制作两段直通线。

(1)利用双绞线拨线器将双绞线的外皮除去2~ 3cm。

有些双绞线电缆内含有一条柔软的尼龙绳，若在剥除双绞线的外皮时，裸露出的部分太短，可紧握双绞线外皮，再捏住尼龙线的下方剥开。

(2)将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向自己的左方，蓝色对线拨向右方。

(3)将绿色对线和蓝色对线放在中间位置，橙色对线和棕色对线保持不动，即放在靠外的位置。

(4)小心拨开每一对线，而不必剥开各对线的外皮。

特别注意的是，绿色条线应跨越蓝色对线。

正确的线序是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这里最容易犯错的是将白绿线与绿线相邻放在起，如图1-1所示。

(5)将裸露出的双绞线用剪刀或斜口钳剪下只剩下约14mm的长度。

最后再将双绞线的每一根线依序放入RJ-45接头的引脚内，第一一只引脚内应该放白橙色的线，其余类推。

(6)确定双绞线的每根线已经正确放置后，就可以用RJ-45压线钳压接RJ-45接头了，要确保每-一根线与接头的引脚充分接触。
