[VIP专享]lcdkvm切换器16口操作方法_kvm一体机使用方法

kvm切换器使用方法KVM切换器使用方法。

KVM切换器是一种非常实用的设备，它可以帮助我们在多台电脑之间进行快速切换，提高工作效率。

下面，我将为大家介绍一下KVM切换器的使用方法。

首先，我们需要准备一台KVM切换器和多台电脑。

接下来，按照以下步骤进行操作：1. 将KVM切换器与电脑和显示器连接好，确保连接正确无误。

2. 打开KVM切换器的电源，并等待设备启动完成。

3. 在KVM切换器上找到切换按钮，通常是一个物理按钮或者是一个数字键盘上的快捷键。

不同的KVM切换器可能有不同的切换方法，可以参考使用说明书进行操作。

4. 当KVM切换器启动完成后，我们就可以通过切换按钮来切换不同的电脑了。

只需要按下切换按钮，就可以在不同的电脑之间进行切换，非常方便快捷。

5. 在切换电脑后，我们可以在显示器上看到当前所连接电脑的画面，这样就可以方便地在多台电脑之间进行操作了。

6. 当我们需要在不同的电脑之间进行文件传输或者数据共享时，也可以通过KVM切换器来实现。

只需要切换到需要操作的电脑，就可以进行文件传输等操作了。

7. 在使用完KVM切换器后，记得关闭所有电脑和显示器，并将KVM切换器的电源关闭，以节省能源。

总的来说，KVM切换器是一种非常实用的设备，可以帮助我们在多台电脑之间进行快速切换，提高工作效率。

希望以上介绍的使用方法能够帮助到大家，让大家能够更加方便地使用KVM切换器。

以上就是关于KVM切换器使用方法的介绍，希望对大家有所帮助。

如果还有其他问题，可以查阅相关的使用说明书或者咨询售后服务人员。

祝大家使用愉快！。

KVM切换器16口网络版EAKUN（宜坤）EK-1600CI用户说明手册一、产品介绍1.支持控制硬盘录像机；2.CA T5网络接口，单台KVM可控制8/16/32台服务器、电脑或硬盘录像机，适合管理高密度服务器机柜；3.服务器和切换器之间采用网线连接，有效控制距离（切换器主机到服务器主机）可达40米。

也适用于小型机房管理控制分散部署的多台服务器；4.扩展便利，通过树状级联8口、16口或32口KVM切换器。

二、产品外观EK-1600CI外观三、产品链接示意图四、使用说明EK-1600CI切换器提供三种切换的方法：前面板按钮切换、热键切换、OSD菜单切换。

1.本地使用说明前面板按钮切换：这是最简单的切换方式。

只要按下KVM切换器面板的端口切换按钮，就会切换到所选择的端口。

当端口红色LED灯常亮，表示已成功切换到想要选择的端口。

注意: 在自动扫描状态, 无法使用端口切换按钮切换端口。

热键切换：热键及切换可切换至任意端口。

打开热键切换功能菜单，使用键盘热键(Number Lock/Caps Lock/Scroll Lock)，对于敲击数字键盘所需切换的端口数字。

注意：如果切换热键为Number Lock，需要切换至08号端口；则按两次Number Lock按键，敲击数字键盘0按键和8按键。

OSD (On Screen Display)菜单切换：默认情况下，敲键盘上“Ctrl”键两次。

您可以使用键盘上的↑、↓到希望选择的计算机并直接敲击Enter 键。

2.IP网络远程使用说明首先将IP-101与电脑通过网线直连，确保该电脑的网卡IP地址是在192.168.0.X网段。

通过该电脑的浏览器登陆IP-101的默认IP地址：192.168.0.70。

可看到如下登陆页面：接着，使用默认的账号：super，默认的密码：pass，登陆后会直接跳转到修改密码页面。

注意：修改完密码后请妥善保管好您的密码，以免丢失。

如果忘记密码需通过回复出厂设置找回。

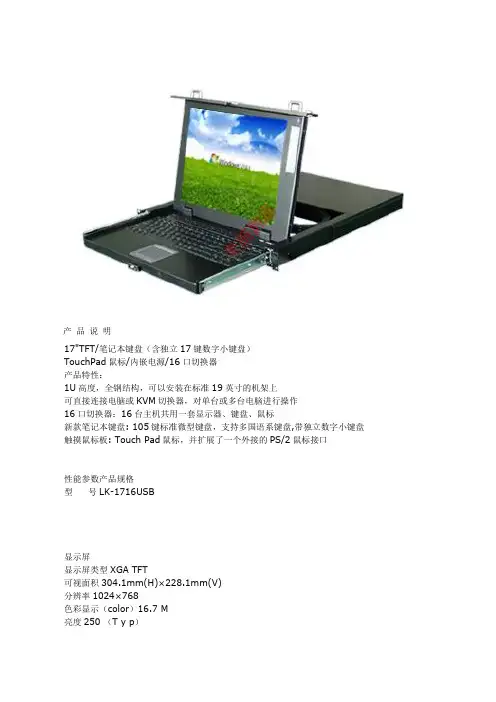

产品说明17"TFT/笔记本键盘（含独立17键数字小键盘）TouchPad鼠标/内嵌电源/16口切换器产品特性：1U高度，全钢结构，可以安装在标准19英寸的机架上可直接连接电脑或KVM切换器，对单台或多台电脑进行操作16口切换器：16台主机共用一套显示器、键盘、鼠标新款笔记本键盘: 105键标准微型键盘，支持多国语系键盘,带独立数字小键盘触摸鼠标板: Touch Pad鼠标，并扩展了一个外接的PS/2鼠标接口性能参数产品规格型号LK-1716USB显示屏显示屏类型XGA TFT可视面积304.1mm(H)×228.1mm(V)分辨率1024×768色彩显示（color）16.7 M亮度250 （T y p）对比度300：1 （T y p）像素间隔 (mm)0.297(H)×0.297(W)可视角度120度(水平)×90度(垂直)LCD MTBF> 50,000小时16端口切换器用途16台电脑主机共用一套显示器、键盘、鼠标切换方式键盘热键操作及面板按键式切换OSD菜单采用最新树状串接技术，可与其它型号切换器串接，调整H/V位置等VGA接口 DB-15接口影像最大频宽250MHZ水平/垂直扫描频率30～180 / 43～250 KHZ传输距离电脑至切换器 10 Meter切换器至控制端 5 Meter自动扫描/串接功能有键盘按键设计/接口105键(88+17)/ PS/2鼠标触摸板接口PS/2连接接口PC /信号输入接口15Pin / 25Pin标准接口按钮开关OSD操作键 4×圆钮黑色右上方1×圆钮黑色 LCD电源右上方切换器控制键9×圆钮黑色左上方复位键 1×隐藏式圆钮黑色左上方电源输入内置90V～264VAC/12V DC 48W-48V DC/12V DC 36WMTBF≥50,000小时（25°C）外壳颜色黑, 或可选外壳材质钢质铝合金毛重/净重14.5kg/13kg尺寸 (W×D×H)448.4mm×510mm×42.5 mm工作温度/贮藏温度0～50℃/-20～60℃。

kvm切换器使用方法KVM切换器使用方法。

KVM切换器是一种非常方便的设备，它可以让用户同时控制多台电脑，而无需使用多个键盘、鼠标和显示器。

在本文中，我们将介绍KVM切换器的使用方法，以便用户能够更好地利用这一设备。

首先，使用KVM切换器之前，我们需要准备好以下设备，KVM切换器本身、多台电脑、键盘、鼠标和显示器。

确保所有设备都处于正常工作状态，并且连接线缆齐全。

接下来，我们将按照以下步骤来正确地使用KVM切换器：1. 将KVM切换器连接到电源，并确保其处于工作状态。

一般来说，KVM切换器会有一个电源指示灯，当其点亮时表示设备已经开启。

2. 将多台电脑分别连接到KVM切换器的相应端口上。

通常情况下，KVM切换器会有标有“PC1”、“PC2”等端口，用户只需将各台电脑连接到相应的端口上即可。

3. 将键盘、鼠标和显示器连接到KVM切换器的相应端口上。

同样地，KVM切换器会有标有“Keyboard”、“Mouse”和“Monitor”的端口，用户只需将这些设备连接到相应的端口上即可。

4. 确保所有设备连接正确后，打开KVM切换器。

在KVM切换器上，通常会有一个按钮或者转盘，用户可以通过按下按钮或者旋转转盘来切换不同的电脑。

在切换电脑时，用户只需按下按钮或者旋转转盘即可完成切换。

5. 最后，用户可以通过键盘和鼠标来控制所选择的电脑，而显示器上也会显示所选择的电脑的画面。

当需要切换至另一台电脑时，只需重复步骤4即可。

需要注意的是，不同型号的KVM切换器可能会有一些细微的差异，因此在使用KVM切换器时，最好先阅读一下相应的使用手册，以确保能够正确地操作设备。

总的来说，KVM切换器是一种非常实用的设备，它可以大大提高用户的工作效率，尤其是需要频繁切换多台电脑时。

通过本文所介绍的使用方法，相信用户能够更好地利用KVM切换器，从而更轻松地完成工作。

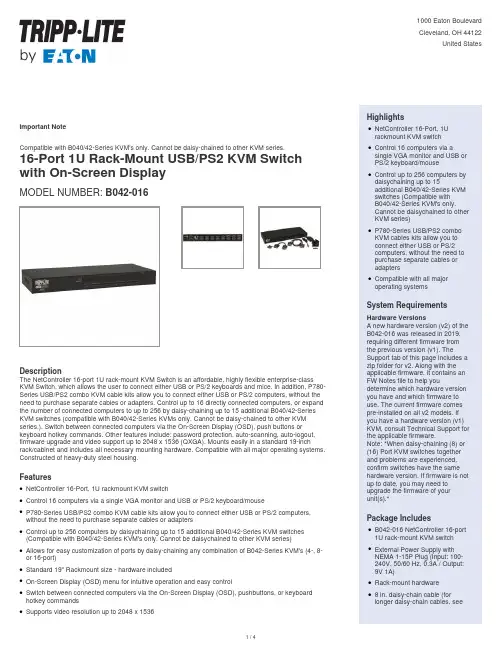

Important NoteCompatible with B040/42-Series KVM's only. Cannot be daisy-chained to other KVM series.16-Port 1U Rack-Mount USB/PS2 KVM Switch with On-Screen DisplayMODEL NUMBER:B042-016DescriptionThe NetController 16-port 1U rack-mount KVM Switch is an affordable, highly flexible enterprise-class KVM Switch, which allows the user to connect either USB or PS/2 keyboards and mice. In addition, P780-Series USB/PS2 combo KVM cable kits allow you to connect either USB or PS/2 computers, without the need to purchase separate cables or adapters. Control up to 16 directly connected computers, or expand the number of connected computers to up to 256 by daisy-chaining up to 15 additional B040/42-Series KVM switches (compatible with B040/42-Series KVMs only. Cannot be daisy-chained to other KVM series.). Switch between connected computers via the On-Screen Display (OSD), push buttons or keyboard hotkey commands. Other features include: password protection, auto-scanning, auto-logout, firmware upgrade and video support up to 2048 x 1536 (QXGA). Mounts easily in a standard 19-inch rack/cabinet and includes all necessary mounting hardware. Compatible with all major operating systems. Constructed of heavy-duty steel housing.FeaturesNetController 16-Port, 1U rackmount KVM switchqControl 16 computers via a single VGA monitor and USB or PS/2 keyboard/mouseqP780-Series USB/PS2 combo KVM cable kits allow you to connect either USB or PS/2 computers, without the need to purchase separate cables or adaptersqControl up to 256 computers by daisychaining up to 15 additional B040/42-Series KVM switches (Compatible with B040/42-Series KVM's only. Cannot be daisychained to other KVM series)qAllows for easy customization of ports by daisy-chaining any combination of B042-Series KVM's (4-, 8-or 16-port)qStandard 19" Rackmount size - hardware includedqOn-Screen Display (OSD) menu for intuitive operation and easy controlqSwitch between connected computers via the On-Screen Display (OSD), pushbuttons, or keyboard hotkey commandsqSupports video resolution up to 2048 x 1536q HighlightsNetController 16-Port, 1Urackmount KVM switchqControl 16 computers via asingle VGA monitor and USB orPS/2 keyboard/mouseqControl up to 256 computers bydaisychaining up to 15additional B040/42-Series KVMswitches (Compatible withB040/42-Series KVM's only.Cannot be daisychained to other KVM series)qP780-Series USB/PS2 comboKVM cables kits allow you toconnect either USB or PS/2computers, without the need topurchase separate cables oradaptersqCompatible with all majoroperating systemsqSystem Requirements Hardware VersionsA new hardware version (v2) of the B042-016 was released in 2019, requiring different firmware from the previous version (v1). The Support tab of this page includes a zip folder for v2. Along with the applicable firmware, it contains an FW Notes file to help you determine which hardware version you have and which firmware to use. The current firmware comes pre-installed on all v2 models. If you have a hardware version (v1) KVM, consult Technical Support for the applicable firmware.Note: *When daisy-chaining (8) or (16) Port KVM switches together and problems are experienced, confirm switches have the same hardware version. If firmware is not up to date, you may need to upgrade the firmware of yourunit(s).*Package IncludesB042-016 NetController 16-port1U rack-mount KVM switchqExternal Power Supply withNEMA 1-15P Plug (Input: 100-240V, 50/60 Hz, 0.3A / Output:9V 1A)qRack-mount hardwareq8 in. daisy-chain cable (forlonger daisy-chain cables, see qSpecificationsPassword protection and auto-logout features q Firmware upgradeableq Robust metal case design ensures best EMI/RFI shielding and video quality q Hot-swappable: disconnect and reconnect USB computers without rebooting q Supports standard 5-button Microsoft, Logitech, or comparable mice q Supports standard Microsoft, Logitech, or comparable keyboards q Compatible with all major operating systems q Constructed of heavy-duty steel housingqP781-Series cables)Daisy-chain terminator q 4 ft. HD15 to DB9 firmware upgrade cableqCD with owner's manual and quick start guide q Quick start guideq© 2023 Eaton. All Rights Reserved. Eaton is a registered trademark. All other trademarks are the property of their respective owners.。

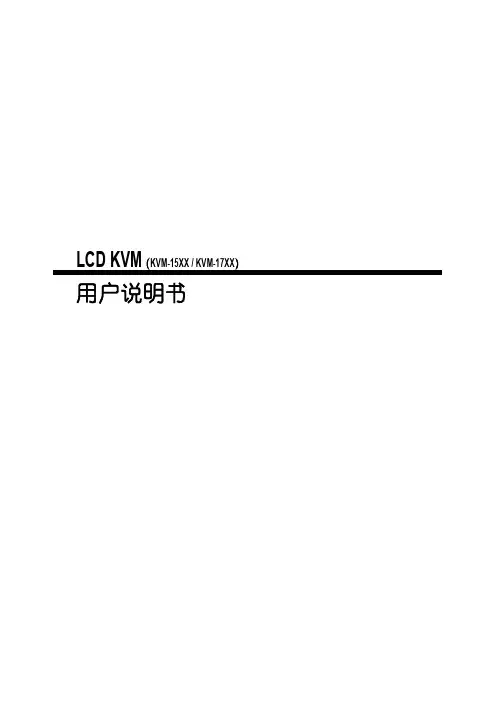

LCD KVM（KVM-15XX / KVM-17XX）用户说明书目录注意事项 (1)概述 (2)产品描述 (2)产品特性 (2)外观 (3)快速安装 (5)机架安装 (5)线缆连接 (6)级联 (8)使用 (9)开始使用 (9)各种功能操作 (10)其他操作 (14)注意事项、常见故障排除 (14)产品技术规格 (15)符合的认证规范 (16)注意事项：1、使用此设备前，请熟读用户手册2、注意所购设备电源输入的属性；3、操作前，一定将前段（显示部份）拉离机身主体；4、拉出/推入机器前段，电源开关将自动导通/断开；5、LCD显示部分最大翻转角度为120°；6、推入时，请按操作说明解除滑轨锁止装置；7、请确认您的操作系统是否支持热插拔，并仔细阅读用户手册关于热插拔的部分。

8、建议使用时，分辨率设置1024×768@60Hz（15寸液晶屏）1440×900@60Hz (17寸液晶屏)。

产品描述LCD KVM 控制平台是一个集成了多端口KVM切换功能于1U高度空间的控制平台，它通过一组设备（包含LCD显示器、键盘、鼠标）实现对多台计算机的操作。

从而节省了为每台计算机单独配置键盘、鼠标、监视器的费用以及它们所占用的空间。

单台LCD KVM控制平台可直接连接并控制8/16台主机，通过级联匹配的切换器，最多可控制128台PC。

安装快速简单，只需要将电缆连接到正确的端口上，而无须软件配置，因此不存在复杂的安装过程或不兼容问题。

LCD KVM控制平台支持多硬件平台和多操作系统。

LCD KVM 控制平台提供了三种方式，对连接到系统内的计算机进行操作：（1）功能键（Fn）；（2）热键（Hotkey）；（3）OSD菜单选择。

此外，快速预览扫描功能可以自动扫描和监视所有连接的工作计算机。

产品特性整体功能特性●集液晶显示器/键盘/鼠标于一体并具有多端口KVM 切换功能；●单台LCD KVM控制平台可直接连接8/16台电脑并实现切换操作；●单台LCD KVM控制平台通过级联匹配的切换器最多可连接128台电脑；●不需安装软件，通过LCD KVM控制平台键盘热键、OSD菜单方式或功能键实现对多台电脑的切换操作。

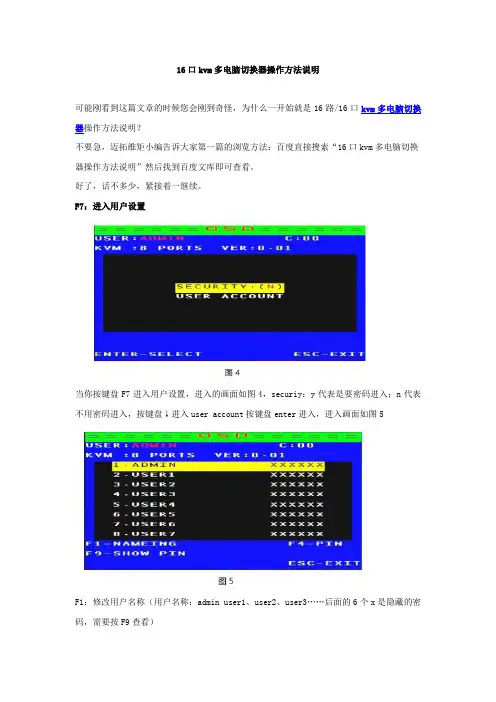

16口kvm多电脑切换器操作方法说明可能刚看到这篇文章的时候您会刚到奇怪，为什么一开始就是16路/16口kvm多电脑切换器操作方法说明？不要急，迈拓维矩小编告诉大家第一篇的浏览方法：百度直接搜索“16口kvm多电脑切换器操作方法说明”然后找到百度文库即可查看。

好了，话不多少，紧接着一继续。

F7：进入用户设置当你按键盘F7进入用户设置，进入的画面如图4，securiy：y代表是要密码进入；n代表不用密码进入，按键盘↓进入user account按键盘enter进入，进入画面如图5F1：修改用户名称（用户名称：admin user1、user2、user3……后面的6个x是隐藏的密码，需要按F9查看）F9：查看当前密码（上图按F9显示第一个用户的默认密码是000000）F4：修改密码当设置为y的时候，OSD多出F5：logout选项。

每次进入会进行登入提示，如下图6：图6user name：是图5上面的用户名，password：是用户名后面的密码，这时你需要输入“用户名”和对应的“密码”才能进入；当你要设置管理员进入osd菜单操作时，需要按F5，这时osd菜单界面就恢复图6画面F6：设置分配管理员用户主机（用户1-7可以操作哪些主机）当你按键盘F6进入图7画面，浅绿色部分按键盘F1/F2/F3/F4/F5/F6/F7在osd菜单上面就出现了1.2.3.4.5.6.7这些数字，这些数字代表user1-7用户，按F12是分配所以用户；del 删除所有用户的权限例如：图7画面server-01~server-03这3台主机都有8个用户，当你输入任何一个用户都可以进入控制这3台主机；这时你按F5进入用户登入界面图6输入用户名称如：user1，密码：111111界面如下图8，可以看到界面里是有1.2.3.5.6台电脑你是可以操作的。

输入用户名：user-03，密码333333，界面如图9，这时只有1.2.3台电脑可以操作，以此类推默认管理员用户名：admin，密码：000000，当你输入这个账号时，就可以操作任何一台主机注：当客户忘记密码时，用户名设置：admin，密码MTVIKI，进入，这时按键盘home+home+f+l+a+s+h+enter就可以恢复出厂设置六：级联安装步骤安装前注意事项：确保要联接的所以设备都已经切断电源，为了保证你的安装不受损坏，请确保所以设备都连接良好，如有需要，可以与迈拓维矩索取详细支持。

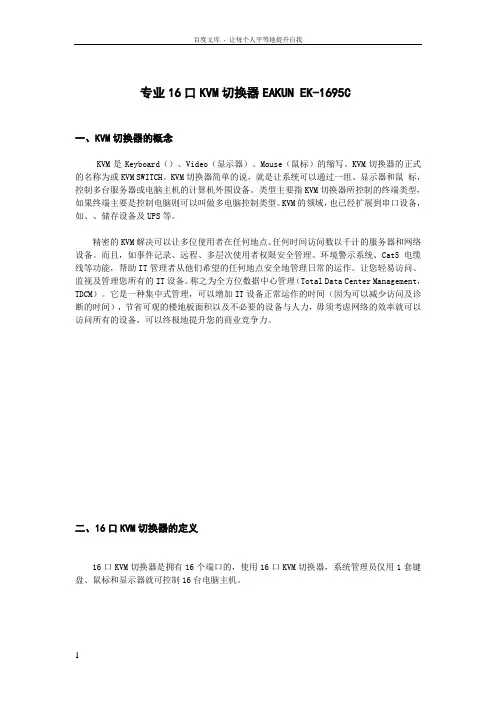

专业16口KVM切换器EAKUN EK-1695C一、KVM切换器的概念KVM是Keyboard（）、Video（显示器）、Mouse（鼠标）的缩写。

KVM切换器的正式的名称为或KVM SWITCH。

KVM切换器简单的说，就是让系统可以通过一组、显示器和鼠标，控制多台服务器或电脑主机的计算机外围设备。

类型主要指KVM切换器所控制的终端类型，如果终端主要是控制电脑则可以叫做多电脑控制类型。

KVM的领域，也已经扩展到串口设备，如、、储存设备及UPS等。

精密的KVM解决可以让多位使用者在任何地点、任何时间访问数以千计的服务器和网络设备。

而且，如事件记录、远程、多层次使用者权限安全管理、环境警示系统、Cat5电缆线等功能，帮助IT管理者从他们希望的任何地点安全地管理日常的运作。

让您轻易访问、监视及管理您所有的IT设备。

称之为全方位数据中心管理（Total Data Center Management，TDCM）。

它是一种集中式管理，可以增加IT设备正常运作的时间（因为可以减少访问及诊断的时间），节省可观的楼地板面积以及不必要的设备与人力，毋须考虑网络的效率就可以访问所有的设备，可以终极地提升您的商业竞争力。

二、16口KVM切换器的定义16口KVM切换器是拥有16个端口的，使用16口KVM切换器，系统管理员仅用1套键盘、鼠标和显示器就可控制16台电脑主机。

三、EK-1695C切换器的产品概述· EK-1695C 是一款性能全面的LCD KVM切换器，浓缩了键盘、触摸鼠标板、19寸液晶、16口CAT5KVM切换器于1U高度，为您能节省您宝贵的机柜空间。

·采用CAT5网线接口，使用网线连接服务器和切换器，有效延伸管控距离，最佳距离（切换器主机到服务器主机）可达50米，机房内分散部署的服务器也能从容管理。

配合必要的CAT5转换模块EA-1000CU(按需订购）,可切换控制多达16台服务器。

·通过树状级联匹配的KVM切换器(需另购置），最多可管控512台服务器，中型机房也能方便的进行集中管控。

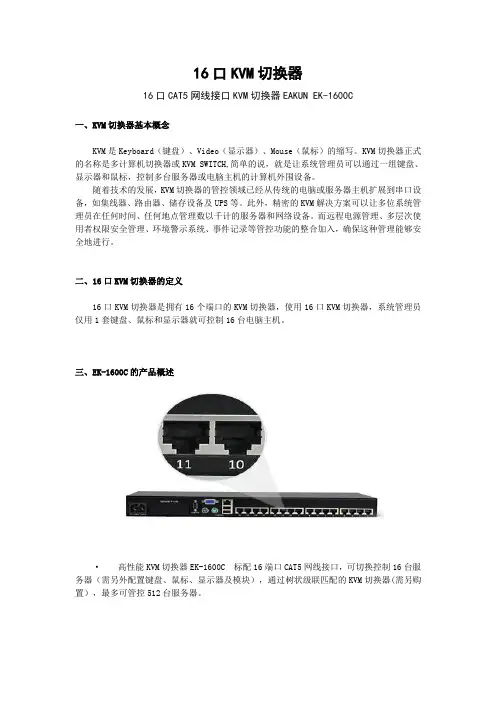

16口KVM切换器16口CAT5网线接口KVM切换器EAKUN EK-1600C一、KVM切换器基本概念KVM是Keyboard（键盘）、Video（显示器）、Mouse（鼠标）的缩写。

KVM切换器正式的名称是多计算机切换器或KVM SWITCH,简单的说，就是让系统管理员可以通过一组键盘、显示器和鼠标，控制多台服务器或电脑主机的计算机外围设备。

随着技术的发展，KVM切换器的管控领域已经从传统的电脑或服务器主机扩展到串口设备，如集线器、路由器、储存设备及UPS等。

此外，精密的KVM解决方案可以让多位系统管理员在任何时间、任何地点管理数以千计的服务器和网络设备。

而远程电源管理、多层次使用者权限安全管理、环境警示系统、事件记录等管控功能的整合加入，确保这种管理能够安全地进行。

二、16口KVM切换器的定义16口KVM切换器是拥有16个端口的KVM切换器，使用16口KVM切换器，系统管理员仅用1套键盘、鼠标和显示器就可控制16台电脑主机。

三、EK-1600C的产品概述·高性能KVM切换器EK-1600C 标配16端口CAT5网线接口，可切换控制16台服务器（需另外配置键盘、鼠标、显示器及模块），通过树状级联匹配的KVM切换器(需另购置），最多可管控512台服务器。

·采用网线连接服务器和切换器，有效延伸管控距离，最佳距离（切换器主机到服务器主机）可达50米。

分散或集中部署的服务器群均可有效管理。

·集成有IP插槽，配置EA-1000IP模块（需另购置）可实现IP远程管理。

·具有热插拔功能，可直接增加或移除服务器而无需关闭KVM电源（配合EA-1000CU 模块使用）。

·集成Uplink端口，配合EAKUN的延长器接收端，可在150米或300米外的控制台进行控制。

·支持切换管理控制市场上主流的硬盘录像机，包括大华、雅安、海康等。

·全方位支持各种硬件和软件，从Windows9x/2000/XP/Vista/7/8、NT、UNIX、LINUX、NOVELL、DOS、Solaris等多种系统，到SUN、IBM、HP、DELL、COMPAQ、联想、浪潮、曙光等各种服务器机型。

EK-1675用户指导手册产品介绍EK-1675是一款集成17寸液晶显示器/键盘/触控鼠标于一体的16端口LCD KVM，它折叠后高度只有1U，有效节省机柜空间，符合机柜标准的控制设备。

并且带有VGA信号线传输信号，能直接控制16台服务器、工控机、电脑或硬盘录像机，上架在机柜中使用，适用于已有普通KVM切换器但需要节省空间的用户。

扩展便利，通过级联8口、16口或32口KVM切换器，最多可控制64台-256台服务器。

支持外借一台显示器，最大分辨率可达1920*1080。

产品外观产品认证本产品生产流程严格遵循ISO质量标准，均通过FCC，CE，ROHS等质量管理认证和出口认证，产品出厂前均经过严格的检测。

产品连接示意图使用说明切换器提供两种切换的方法：面板按钮切换、OSD菜单切换。

注意: 1、任何一种切换方式在该端口无接入被控主机时，将无法切换到该端口上。

2、在扫描模式下无法进行端口切换。

面板板按钮切换：这是最简单的切换方式。

只要按下KVM切换器面板的端口切换按钮，就会切换到所选择的端口。

当端口红色LED灯常亮，表示已成功切换到想要选择的端口。

OSD (On Screen Display)菜单切换默认情况下，敲键盘上“Scroll_Lock”键两次，即可调出OSD菜单。

通过键盘上的“F2”进入端口选择，通过键盘方向上、下键选中对应的端口回车即可。

通过键盘上的PageUp/PageDown可切换至第1~8/9~16台服务器。

更多OSD相关功能于下列“OSD菜单功能叙述”部分提供。

OSD菜单功能描述KVM切换器的OSD主界面：OSD菜单画面描述：F1：自动扫描：只有该端口有主机连接，才会对该端口进行扫描，否则跳过F2：端口选择：进入端口选择列表，详细参考上一章节F3：端口搜索：通过端口名称进行搜索，必须输入完成的端口名称F4：端口命名：命名长度最长为16位，仅支持26个大写英文字符、0~9数字以及./+-字符F5：OSD菜单设置：对“上电端口扫描”、“扫描时间”、“OSD菜单呼出热键”、“蜂鸣声开关”、“菜单背景颜色”设定F6：密码设定：包含OSD菜单密码与设备端口密码设定F7：OSD菜单位置设定：调整OSD菜单显示的位置设定详细列表描述Default 其他选择AUTO SCAN MODE (自动扫描) 进入扫描模式，根据设定的扫描时间间隔对接有主机的端口逐个进行扫描。

lcdkvm切换器16口操作方法_kvm一体机使用方法在第一次使用本产品之前，请务必仔细阅读本说明及随机配送的相关资料，并按照说明书使用说明及安装，维护和保养。

迈拓维矩已对本说明书进行了严格仔细校勘和核对，但不能保证说明书完全没有文字描述错误和疏漏。

本说明书图片仅供参考，如个别图片与产品实际显示不符，请以实际产品为主，我们保留随时对说明书和产品进行改进/修改的权利。

产品调整后，恕不另行通知。

请务必妥善保管好产品造成的其他损失，在法律允许的最大范围内，本公司概不承担责任。

本说明书内容受法律版权的保护，未经书面许可，不得以任何形式进行复制和传播。

目录1 功能与规格 (1)1.1 概述 (1)1.1.1 前视图 (1)1.1.2 侧视图 (1)1.1.3 后视图 (1)1.2 基本特性 (2)1.3 详细规格 (2)1.4 结构尺寸 (3)2 安装 (5)2.1 机架安装 (5)2.2 线缆连接 (6)3 使用 (7)3.1 操作步骤 (7)3.2 显示最佳效果调节 (8)3.2.1 LCD OSD 菜单功能说明 (8)3.2.2 LCD OSD 菜单操作 (8)3.3 OSD 切换器菜单操作 (8)4 常见故障处理 (15)5 使用保养 (16)6 附件清单 (16)7 产品使用环境 (16)1功能与规格1.1 概述KVM是Keyboard、Video、Mouse的缩写，即集键盘、鼠标、显示于一体的智能切换控制平台。

KVM主机切换系统，即用单台或数台KVM将多台主机连接在一起，实现单用户使用单控制平台（一套键盘、鼠标、显示器）来控制多台主机的功能。

本系列KVM控制平台具有提高效率、使用简单、易于管理、节约成本、远程管理、环保节能等特点，其高度为标准 1U，符合 19〞上架结构，节省机柜85%以上使用空间。

本系列KVM控制平台支持SUN，IBM,HP,DELL,宝德，浪潮，曙光，联想等原装服务和研华、研祥、CRESUN、大众、威达、艾讯等各类工控机，支持DOS、Windows9x、NT、Win2000、Win7、LINUX、NOVELL等多种操作系统。

迈拓维矩LCDKVM切换器说明迈拓维矩LCD KVM切换器说明在大力发展"互联网+"，大数据的今天，机房之中的服务器数量也在呈几何增长，庞大的机房服务器数量。

已无法做到每个服务器配一套键盘、鼠标、显示器来进行管理操作。

迈拓维矩KVM切换器的使用如下几个方面的优越性：1.节省空间：对于发展极快的行业或者公司而言，能够利用的空间资源非常有限，服务器数量和网络设备的增加，搬迁会造成服务的停顿，在这种情况下，减少键盘鼠标和显示器的数量显得极为必要，KVM切换器的出现，减少了键盘鼠标和显示器的数量，节省了大量的空间。

2.节约成本：网络运营成本，尤其是那些必须24小时不间断运行的网络及数据中心的运行成本，逐渐成为网络经营商们成功的关键因素。

同时，硬件软件费用、人员费用以及场地费用也是公司运营费用的主要组成部分。

对于这些发展极为快速的行业而言，原先所用的空间相对有限，而搬迁则会造成服务的停顿。

在这些情况下，减少键盘、鼠标和显示器的数量，可以为新增加的服务器腾出大量的空间，同时节约了大量的成本。

3.提高效率：可以想象，当系统或网络维护人员穿梭于服务器、各种机柜所组成的丛林中，寻找出故障的机器时，效率是不会提高的。

而这低效率，不但浪费了有限的人力资源，而且使出现的故障得不到及时的修复，使网络或数据中心出现不应有的停顿。

能实现在由一套键盘、鼠标、显示器组成的控制台登陆所有的机器，势必将极大地提高系统或网络维护人员的工作效率。

4.加强管理：工作效率的提高，意味着网络或数据中心得到了有效的管理，从而提高了这些系统的稳定性和安全性。

因此，实现一个用户使用一套键盘、鼠标、显示器去访问和操作一台以上主机的功能将为不少的企业节省了空间和服务器外设产品资源，有效提高大规模应用的管理能力，迈拓维矩专业生产KVM切换器，在业界拥有良好的口碑，欢迎前来选购。

KVM切换器使用方法KVM切换器使用方法kvm切换器简单说就是用一套键盘鼠标显示器控制多台主机的设备，kvm切换器发展至今相信很多人也对kvm切换器使用方式方法有所了解，下面以迈拓维矩8口kvm切换器为例简单说明kvm切换器的使用方法。

迈拓维矩8口kvm切换器提供2种切换方式：第一.按键切换：该切换方式只要将线缆与工作的主机连接好后，即可在kvm切换器前面板上进行按键切换。

第二．遥控切换：同样的接好线缆，通过配的遥控器按相应数字即可切换到相应主机，方便快捷。

虽然kvm切换器已经普及，kvm切换器的使用方法也被大家熟知，但是kvm切换器在使用过程中还是会碰到很多问题，迈拓维矩为大家整理并附上简单解决方法。

A. 如何关闭kvm切换器切换时的声音一般情况下是热键两下+ 一个特定的字母，如迈拓维矩的的KVM 切换器，就是Scroll Lock 2次+“B”或者Scroll Lock 2次+“F12”实现声音的开关。

B. MT-262KL/462KLKVM切换器切换后提示要求安装驱动在电脑端更新电脑USB驱动即可解决。

C. 2口KVM切换器切换后闪屏怎么办1.调节电脑分辨率和刷新频率2..把显示器线材换产品原配线3.更新电脑显卡驱动；希望可以帮到你D. 迈拓维矩8进1出KVM切换器开机进入系统后没显示怎么办？1. 迈拓维矩8进1出KVM切换器开机进入系统后没显示，关闭BIOS USB开机自动检测功能。

2.显示部分的情况检查EDID是否读取到，可以开好机之后，再接产品，查看是否有显示；3.没显示，有可能是线材或者产品故障，有显示的情况，判定线材是否是3+4规格以上的线材，显卡驱动最新，才可以读取到EDID，才可以显示。

希望可以帮到您。

E. 新买的的KVM切换器不能使用的原因可能你使用过KVM切换器，很多时候可能买回来后连接不能使用，或者出现显示效果不好，有重影、视频失真等状况，可能你第一时间想到的是产品质量，质量是一个原因，但不是唯一的。

最后将控制这4台电脑的键盘、鼠标、显示器再接在KVM上，可以打开电脑使用了。

在2台电脑之间切换的时候，只需要按KVM上面的开关就可以了！也可以用热键切换！热键的切换方法如下：1、切换到第一台电脑：Scroll Lock + 1 (第1台电脑)2、切换到第二台电脑：Scroll Lock + 2 (第2台电脑)3、自动扫描电脑模式：Scroll Lock + S4、重置键盘和鼠标：Scroll Lock + end5、切换电脑提示音关闭：Scroll Lock + B6、往上切换电脑：Scroll Lock + ↑(切换到上一台电脑)7、往下切换电脑：Scroll Lock 下+↓(切換到上一台电脑)配套的KVM连接线长1.5米，如果电脑相隔距离比较远，就需要配更长的线。

共享器上有一个电源插座的位置，但KVM是由电脑供电，只有超长距离使用，电压不够的时候才需要使用外接电源，一般短距离不需要外接电源，标准产品中不附带的电源！使用前请注意，电脑启动前，需要通过KVM将键盘、鼠标、显示器切换到待启动电脑上，否则可能会出现启动后找不到鼠标的现象！1、支持MicrosoftIntellimouse, Microsoft IntelliMouse Explorer, Logitech Net Mouse 或MicrosoftMouse 相容機種。

2、支援DOS, Win3.X, Win95/98/98SE/2000/ME/XP, WinNT, Netware,Unix, Linux 无须关闭电脑电源，支持热插拔连接线.3、支持高画质影像输入，最高可达到1920X1440 (頻寬：200MHz )4、不需要安裝软件即可透过按钮或者键盘热键切换。

支持自动扫描模式以上监控所有电脑。

5、切换电脑时可回复各台电脑的键盘状态灯。

提供LED来监视目前各台电脑的使用状况。

切换电脑时会有提示音来确认。

16路kvm多电脑切换器使用方法一、16路/16口kvm多电脑切换器定义KVM切换器也称“KVM多电脑切换器”、“KVM”、“电脑切换器”“kvm主机切换器”等，网络中的管理设备，它是Keyboard（键盘）、Video（显示器）和Mouse（鼠标）三个单词的第一个字母。

即能够实现用一套键盘、显示器、鼠标来控制多台设备。

简单的说，就是一组键盘、显示器和鼠标，控制2台、4 台、8台、16台甚至到4096台以上的计算机主机。

那么迈拓维矩1601vk即为1套键鼠显示器控制16台主机的设备。

二、16路/16口kvm多电脑切换器特性1、usb2.0端口，特带usb hub接口支持任何usb2.0设备2、支持dos，win95/98/98se/2000/me/xp.winnt,netware,unix,linux3、即插即用，无需关掉kvm切换器的电脑就可以，插上或者拔掉所连接的电脑，不建议热插拔4、优良的画质：分辨率可达1920*1440带宽：350mhz5、无需软件控制：可通过按钮、键盘热键，osd菜单切换所要操作的电脑主机6、当确定端口切换时会发出蜂鸣声7、指示状态的led指示灯8、支持自动扫描，默认扫描时间为5秒三、16路/16口kvm多电脑切换器连接图示四、16路/16口kvm多电脑切换器热键命令介绍除面板按钮外，也可通过简单的键盘组合键使用kvm切换器端口，只需要在2秒内连续按下home/caps/scroll/num键2次就可以发送命令给kvm，随后会听到“嘟音”确认可以使用热键命令了，此产品有多个模式可选择。

【home】+【home】是产品默认模式，当您不想用这个模式是可选择别的命令模式，一下是设定不同热键模式默认模式命令【home】+【home】+I+数字+enter 设置自动扫描没端口停留时间，数字为5~999秒。

如您想使用caps模式时请先按【home】+【home】+caps，这时进入了caps模式【caps】+【caps】+I+数字+enter 设置自动扫描没端口停留时间，数字为5-999秒五、osd菜单操作热键功能也可以在osd下实现，从osd菜单下选择一个热键端口可以按以下操作：连击（home+home+enter）激活osd菜单：注意：如果osd正在使用，当您在主菜单上可以直接点击而无需连击（home）User：admin：依据选择的用户，红色字符会自动修改C ：00：级联显示，00表示第一级，01表示第2级Kvm ：16 ports：端口数量16：表示16口kvm！：表示当前选择的端口T：表示标示自动扫描的端口（scan tag）ON：表示此端口正常连接了usb端口菜单设置F1：修改端口名称F2：设置需要扫描的端口，配合autoscan mode 2 tag 使用（按F2打开或者关闭扫描标示“T”，如下图2显示）F3：系统设置F4：扫描端口F6：设置分配非管理员用户的主机（用户1-7可以操作哪些主机）F7：用户登入设置注：F1.F2.F3.F4. F6.F7是需要按键盘上面的相应按键F1：修改主机名称界面如下：注：可以随意更改主机的名称，使用键盘上下键控制，当你需要更改主机名称时按键盘enter 就可以更改了。
