KVM-CS8/L8口KVM共享器使用手册感谢使用MICROCODE 公司产品为确保您能正确使用产品及安全，请在使用前阅读本说明书包装和附件A.KVM装置一台B.连接电缆8套C.使用说明书键盘应是PS/2接口，AT接口键盘应使用AT-PS/2转换头，可联系经销商定购。

鼠标应是PS/2接口，本机不支持RS-232接口和USB接口鼠标。

监视器应是VGA兼容格式，本机不支持CGA/EGA/MDA等其他格式。

使用前请确保附件完整，并且没有损坏；包装如有损坏或不全，请联系您的经销商。

1．概述KVM装置可在多计算机系统中有效减少您的投资和管理成本，您可不必为每台电脑配置操纵装置。

通过装置的面板，或键盘的特定组合键(热键)，您可以使一套键盘/鼠标/监视器在多台机器之间切换。

安装容易，节省能源，无需配置软件，无需考虑操作系统平台及其兼容性，节省了安装空间并使您无需在多台电脑之间移动。

2. 特点支持微软、罗技、IBM及所有其他兼容鼠标；支持所有IBM标准及兼容键盘；监视器可即插即用，分辨率支持至1920X1440；无须安装驱动软件，兼容所有操作系统和软件平台；支持自动扫描功能；多模式操作，面板和键盘热键遥控操作；LED状态和通道指示；节省时间、安装空间和成本；可脱离外接电源使用，完全连接时可从计算机取得电源。

3. 安装连线安装之前，请确认关闭KVM装置的电源。

a.将监视器、鼠标、键盘接入KVM装置的“MASTER”接口。

b.用附件中的配套电缆连接所有的计算机和KVM装置的相应接口，并检查对应的接口号码和类型是否对应。

c. 打开KVM装置的电源开关。

d. 选中需启动的计算机通道，并启动。

在所有的已启动计算机之间，可任意操作。

4. 单机应用操作单机应用模式：当机壳后的级联地址设置跳线都悬空时，本机工作于单机应用模式，并支持以下三种操作方式：a. 手工操作b. 热键操作c.自动扫描单机应用系统连接图使用方法：本机面板设置两个按键：左、右箭头键，8个通道指示灯,1个EXT/STOP 即级联/停机指示灯，电源开关。

mtviki说明书
1.面板按键切换
产品的面板按钮切换，按钮位于KVM切换器面板上，直接按按钮进行切换作业，此切换操作方式较为简单。

若工作岗位距离此设备较远时，从而导致使用人员操作需使用更多的时间来完成工作。

2.热键切换
在键盘上连续按两次Scroll Lock加数字键，直接完成切换操作。

若键盘上切换按键损坏了其中之一，就不能正常进行切换操作。

3.OSD KVM切换器菜单切换
通过OSD菜单进行切换工作时，切换方式于显示器上显示，只需根据切换操作步骤来进行切换工作，即可完成切换作业。

4.鼠标切换
把鼠标移动到显示屏的边框，即可完成切换操作。

迈拓维矩电脑切换器
1.KVM多电脑切换器适用对象涵盖SOHO（小型工作室）族群、中小型企业乃至于大型跨国企业。

KVM多电脑切换器对于企业机房或数据中心的空间及信息环境能创造广大的效益，不仅能降低能源消耗、节省机架与机房空间，还能避免多余的键盘、显示器与鼠标所造成的杂乱。

通过KVM多电脑切换器的集中管理，可协助企业信息人员大幅简化工作流程，从而强化企业生产力。

随着全球化与网络普及化的趋势，具备远程控管功能的KVM OVER-IP解决方案更可充分满足企业对于跨国机房管理的需求。

2.KVM切换器自诞生发展至今，从模拟到数字，从本地单一机柜到基于IP远程操控，这一技术领域也经历了一段漫长的发展道路。

制造KVM的厂家很多，主要品牌有很多，其中国内主要KVM切换器制造商为迈拓维矩（MT-VIKI）。

KVM切换器提供的生产力附加价值，远超过空间、硬件及家具的节省。

记住和熟练KVM切换器的操作快捷键，能更完美地完成工作。

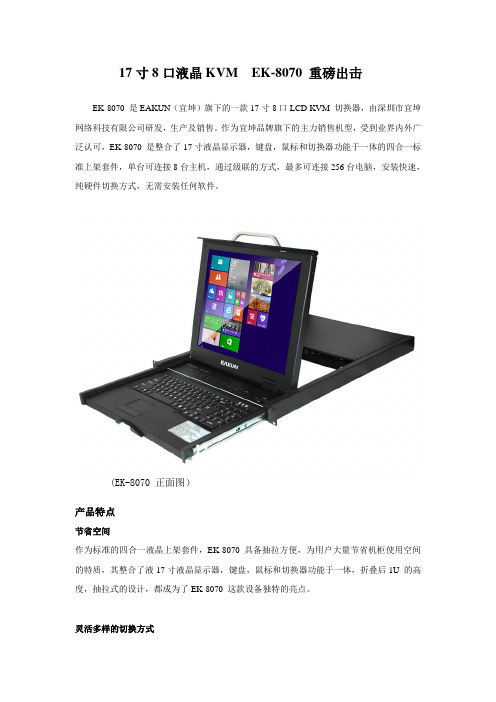

17寸8口液晶KVM EK-8070 重磅出击EK-8070 是EAKUN（宜坤）旗下的一款17寸8口LCD KVM 切换器，由深圳市宜坤网络科技有限公司研发，生产及销售。

作为宜坤品牌旗下的主力销售机型，受到业界内外广泛认可，EK-8070 是整合了17寸液晶显示器，键盘，鼠标和切换器功能于一体的四合一标准上架套件，单台可连接8台主机，通过级联的方式，最多可连接256台电脑，安装快速，纯硬件切换方式，无需安装任何软件。

(EK-8070 正面图）产品特点节省空间作为标准的四合一液晶上架套件，EK-8070 具备抽拉方便，为用户大量节省机柜使用空间的特质，其整合了液17寸液晶显示器，键盘，鼠标和切换器功能于一体，折叠后1U 的高度，抽拉式的设计，都成为了EK-8070 这款设备独特的亮点。

灵活多样的切换方式1）面板按键模式切换器的面板上有标准的按键，用户可轻松自由选择对应切换的主机画面。

2）键盘热键模式通过热键组合可切换到不同的设备3）OSD 菜单切换，实现自动轮巡方式EK-8070 可设定切换时间，设备可按照预定的顺序自动切换端口以显示画面。

2层树状级联EK-8070 可级联其他型号的KVM ，通过2层树状级联的方式，最多可实现连接256台电脑。

规格尺寸长：603mm 宽：482.6mm 高：44.5mm 适用多种机柜。

兼容性强大兼容各种硬件和软件，支持热拔插技术参数液晶显示屏可视面积:17"功耗:<24W对比度:500：1（Typ）工作电压: 3.3V DC分辨率:1280×1024显示屏类型:SXGA TFT亮度:300 cd/m²（Typ）色彩显示（color）:16.7 M背光灯:CCFL 2灯型LCD MTBF:>50,000小时可视角度:140°(H)×120°(V)像素间隔(mm):0.264(H)×0.264(W)键盘使用寿命>10,000,000次按键设计:99键（82键主键盘+17键独立数字键盘）鼠标滚轮：支持滚轮使用寿命：>1,000,000次X/Y分辨率：>1000点/英寸切换功能参数PC端口数量：8VGA带宽：200MHzPC选择方式：OSD菜单、热键、按键7段LED数码管：级联层显示最多电脑连接：128自动扫描时间：5~99 Sec级联端口：1内置电源模块交流电源输入：96V—264VAC使用寿命：>60,000小时（25°C）结构及包装外壳颜色：黑外壳材质：钢质铝合金宽屏机身尺寸(长宽高)：580mm×448mm×42.5mm 标屏机身尺寸(长宽高)：603mm×482.6mm×44.5mm 机柜安装深度：603mm~900mm包装尺寸(长宽高)：800mm×620mm×195mm毛重/净重：23kg/15kg整机功耗功耗（W）：≤36W环境条件湿度：0~80%，不凝固工作温度/贮藏温度：0~50℃/-20~60℃操作系统支持的操作系统：Microsoft Windows所有系统，sun solaris，MAC，LINUX,UNIX,NETWARE 企业简介深圳市宜坤网络科技有限公司（宜坤网络）是设立在深圳市南山区的新型高科技企业，EAKUN（宜坤）品牌的所有者。

q8-port IP-based KVM switch - monitor and control up to 8 computers from both local and remote KVM consoles q Hot pluggable - add or remove computers without having to power down the switch qMultiplatform support - Windows®, Linux® and Mac - Front panel USB port allows connected computers to access USB peripherals such as USB flash drives or hard drives* qDual Interface - the automatic interface detection supports computers with either PS/2 or USB connectionsq Complete keyboard and mouse emulation for error free booting q Supports USB keyboards for Windows® and MacqSuperior video quality - up to 2048x1536 DDC2B for the local console; up to 1600x1200 @ 60Hz / 24-bit color depth for remote access qVideo DynaSync™ - stores the local monitor's EDID (Extended Display Identification Data) to optimize display resolution q 19” Rack mountable; a mounting kit is included q q Easy-to-Use Interface q Browser-based or AP GUIs, including a menu-driven OSD for the remote console q Windows client and Java client software support q Menu-driven OSD for the local console qMultiplatform client support (Windows® , Mac OS X, Linux®)q Multi-browser support (IE, Mozilla, Firefox, Safari, Opera, Chrome**)q Panel array mode enables user to monitor multiple servers from a single screen qq Advanced Securityq Secure keyboard/mouse/video transmission via RC4 128-bit encryptionq Supports SSL 128-bit data encryption and RSA 1024-bit certificates for secure user logins from a browserq Two level password security (administrator and users) - up to 64 user accounts with separate profiles for eachq Third party authentication supported: RADIUS, LDAP, LDAPS, MS Active Directory q Supports IP and MAC filtersq Log in authentication required for both local and remote access qq Virtual Remote Desktopq Resizable remote desktop windowq Message board allows logged in users to communicate with each other and allows a user to take exclusive control of the KVM functions q Mouse DynaSync™q On-screen keyboard with multi-language support*Only systems connected with the USB KVM cables will be able to access the front USB port for system upgrades and shared peripherals**Chrome browserwill not work when trying to connect to GCS1808ifrom aWindows OS8-Port IP Based KVMThe IOGEAR GCS1808i is an IP-based KVM switch that allows both local and remote operators to monitor and access multiple computers. Remote users access the switches over the Internet through a web browser using TCP/IP protocol. GCS1808i supports up to 64 user accounts and allows 32 concurrent user logins for a single-bus computer access. The Message Board, a built-in feature that resembles an Internet chat program, lets users communicate with each other. The ability to exchange information in real time allows users to manage the KVM switch and connected computers in a smooth and efficient manner.The GCS1808i features many security tools such as the 128-bit SSL encryption for browser access and RC4 128-bit encryption for secure data transmission. GCS1808i also supports third party authentication such as RADIUS, LDAP, LDAPS, and MS Active Directory. In addition, IP and Mac filters provide added security against unauthorized access. The Log Server, a Windows-based administrative utility, records all the events that take place on the GCS1808i and writes them to a searchable database.Once logged in to GCS1808i, users can manage the computers via the virtual remote desktop window. Mouse DynaSync™ optimizes the remote and local cursors synchronization. Additional USB KVM Cables (TAA Compliant)This kit includes an additional 7 USB KVM cables (3 x 6ft, 4 x 10ft). Our custom-made cables are designed to provide the highest signal capacity with the lowest signal loss. This important technology produces the highest quality video output - even after long distance transmission or in the most electronically noisy environments such as server cabinets. IOGEAR's premium custom-made KVM cables guarantee optimum signal integrity for high-grade server needs. The keyboard and mouse cables are made of double-sealed 22-gauge wire and are neatly wrapped with a heavy-duty video cable for simplified connections.8-Port IP Based KVM Kit with USB KVM Cables (TAA)GCS1808iKITUTAAProduct Requirementsq For best results during remote access:q Computers used to access the 8-Port IP Based KVM should have at least a P III 1 GHz processor and screen resolution should be set to 1024x768q Internet connection speed of at least 128kbpsq Browsers must support 128-bit data encryptionq To run the Windows® client, DirectX 8.0 or higher is requiredq To run the Java client, Sun’s Java Runtime Environment (JRE) 6, Update 3, or higher is requiredq To run the Log Server, Microsoft Jet OLEDB 4.0 (or higher) driver is requiredqq Local Console:q 1 VGA monitorq 1 USB or PS/2 Mouseq 1 USB or PS/2 Keyboardqq Local Computers:q Video graphics card with an HDB-15 VGA portq Type A USB port and USB host controllerq orq6-pin mini-DIN keyboard and mouse portqq Operating Systemq Windows Vista® (32-bit / 64-bit ), Windows® 7 (32-bit / 64-bit ), Windows® 8.x (32-bit / 64-bit )q Apple Mac OS X 9.0 to 10.xq Linux®Package Contentsq 1 x GCS1808i 8-Port IP Based KVMq 1 x 6ft KVM PS/2 Cableq 4 x 6ft KVM USB Cableq 4 x 10ft KVM USB Cableq 1 x Console Cableq 1 x Firmware Upgrade Cableq 1 x Foot Pad Set (4 pcs)q 1 x Power Adapterq 1 x Mounting Kitq 1 x Quick Start Guideq 1 x Software CDq1 x Warranty CardSpecificationsFunction GCS1808iKITUTAA Dimensions GCS1808iKITUTAAUnit DimensionsHeight 1.75" (4.45cm)Depth 6.25" (15.88cm)Length17.00" (43.18cm)Unit Package DimensionsHeight9.25" (23.50cm)Depth 4.5" (11.43cm)Length21.5" (54.61cm)Master CartonWidth22.3" (56.64cm)Height15.1" (38.35cm)Depth10.5" (26.67cm)Master Carton Qty.3WeightMaster Carton Wt.27.7lbs (12.58kg)Unit Pack Wt.8.6lbs (3.9kg)Unit Wt. 5.7lbs (2.58kg)GCS1808iKITUTAA© 2015 IOGEAR®IOGEAR, the IOGEAR logo, are trademarks or registered trademarks of IOGEAR. Microsoft and Windows are registered trademarks of Microsoft Corporation. All other brand and product names are trademarks or registered trademarks of their respective holders. IOGEAR makes no warranty of any kind with regards to the information presented in this document. All information furnished here is for informational purposes only and is subject to change without notice. IOGEAR assumes no responsibility for any inaccuracies or errors that may appear in this document.。

kvm一体机,四合一kvm切换器,三合一kvm切换器是什么本文重点从以下6点讲解什么是kvm一体机,四合一kvm切换器,三合一kvm切换器一、kvm一体机,四合一kvm切换器,三合一kvm切换器概述：kvm一体机又称液晶kvm，lcdkvm。

是整合了LED或者lcd显示屏、超薄键盘、鼠标触摸板，集成在1U高度单元内，采用抽屉式安装方式，彻底解决空间不足的问题。

与标准kvm切换器（键盘、显示器、鼠标）相比, 可节省85%的空间。

二、kvm一体机,四合一kvm切换器,三合一kvm切换器种类：大致分为两种：1、模拟kvm一体机模拟信号kvm一体机总体跟标准kvm切换器类似，只是把17寸、19寸液晶显示屏整合到1U 机架内。

2、over ip kvm切换器over ip kvm切换器集成多端口CAT5切换功能于1U高度空间的控制平台，它通过一组设备（包含LCD显示器、键盘、鼠标）对多台计算机的操作。

over ip kvm切换器最大的特点就是它采用网络技术实现了高质量图像的远程传输，彻底解决了在相距机房超过100米的情况下，建设大屏幕的技术难题。

而基于分布式显控系统的IPKVM系统也同样解决了KVM超过100米远程控制的难题。

三、kvm一体机,四合一kvm切换器,三合一kvm切换器特点：1．节省空间对于这些发展极为快速的行业而言，原先所用的空间相对有限，kvm一体机很好的减少键盘、鼠标和显示器的数量，可以为新增加的服务器腾出大量的空间。

2．提高效率可以想象，当系统或网络维护人员穿梭于服务器、各种机柜所组成的丛林中，寻找出故障的机器时，效率是不会提高的。

而这低效率，不但浪费了有限的人力资源，而且使出现的故障得不到及时的修复，使网络或数据中心出现不应有的停顿。

迈拓维矩kvm一体机能实现在由一套键盘、鼠标、显示器组成的控制台登陆所有的机器，大地提高系统或网络维护人员的工作效率。

3．加强管理：工作效率的提高，意味着网络或数据中心得到了有效的管理，从而提高了这些系统的稳定性和安全性。

最后将控制这4台电脑的键盘、鼠标、显示器再接在KVM上，可以打开电脑使用了。

在2台电脑之间切换的时候，只需要按KVM上面的开关就可以了！也可以用热键切换！热键的切换方法如下：1、切换到第一台电脑：Scroll Lock + 1 (第1台电脑)2、切换到第二台电脑：Scroll Lock + 2 (第2台电脑)3、自动扫描电脑模式：Scroll Lock + S4、重置键盘和鼠标：Scroll Lock + end5、切换电脑提示音关闭：Scroll Lock + B6、往上切换电脑：Scroll Lock + ↑(切换到上一台电脑)7、往下切换电脑：Scroll Lock 下+↓(切換到上一台电脑)配套的KVM连接线长1.5米，如果电脑相隔距离比较远，就需要配更长的线。

共享器上有一个电源插座的位置，但KVM是由电脑供电，只有超长距离使用，电压不够的时候才需要使用外接电源，一般短距离不需要外接电源，标准产品中不附带的电源！使用前请注意，电脑启动前，需要通过KVM将键盘、鼠标、显示器切换到待启动电脑上，否则可能会出现启动后找不到鼠标的现象！1、支持MicrosoftIntellimouse, Microsoft IntelliMouse Explorer, Logitech Net Mouse 或MicrosoftMouse 相容機種。

2、支援DOS, Win3.X, Win95/98/98SE/2000/ME/XP, WinNT, Netware,Unix, Linux 无须关闭电脑电源，支持热插拔连接线.3、支持高画质影像输入，最高可达到1920X1440 (頻寬：200MHz )4、不需要安裝软件即可透过按钮或者键盘热键切换。

支持自动扫描模式以上监控所有电脑。

5、切换电脑时可回复各台电脑的键盘状态灯。

提供LED来监视目前各台电脑的使用状况。

切换电脑时会有提示音来确认。
