下面是欧蓝德的所有随车附件

打开发动机盖，就是这个样子了，这个是4A13发动机。

空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

进气口的位置是汽车涉水深度的极限，绝对不可以超过。

发动机一旦进水，后果很严重~!电子油门：说是油门，其实和油没有一点关系的噢，它连接的是进气总管和进气歧管，控制的是发动机进气量，所以正确说法应该是电子节气门。

发动机控制模块会根据进气量计算出喷油量，这样就能控制发动机的转速及输出功率了。

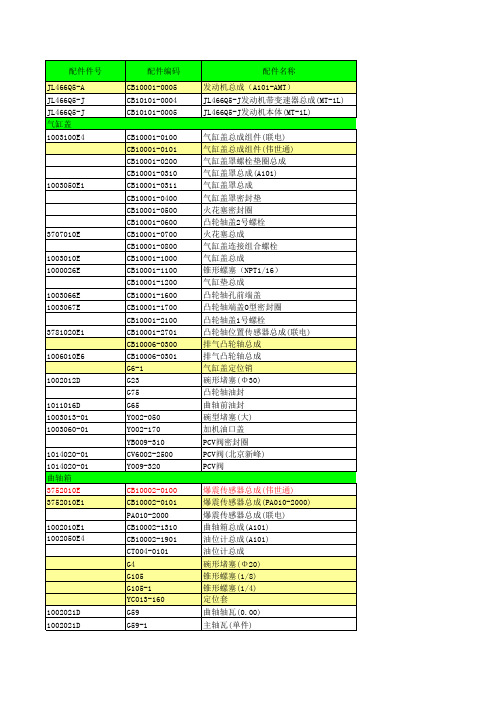

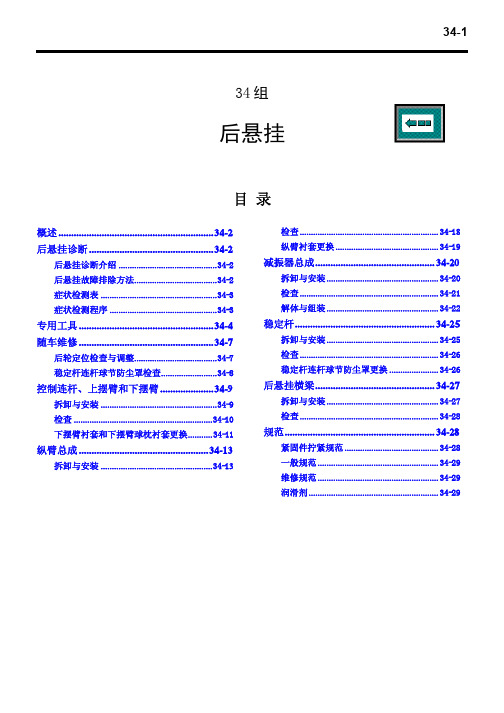

OUTLANDER维修手册总目录总则 (00)发动机电气系统 (16)离合器 (21)F5M42-ZF6N9手动变速器 (22)自动变速驱动桥 (23)传动轴 (25)前桥 (26)后桥 (27)车轮和轮胎 (31)动力装置支撑 (32)前悬挂 (33)后悬挂..................................................34 基本制动系统.. (35)驻车制动 (36)动力转向系统 (37)车身 (42)外部件 (51)内部件和辅助乘员保护系统（SRS） (52)底盘电气 (54)暖风和空调 (55)零部件位置 (70)结构图和接头位置 (80)电路图 (90)北京吉普汽车有限公司36-1 36组驻车制动目录概述.............................................................36-2 驻车制动诊断.............................................36-2 介绍................................................................36-2故障排除方法................................................36-2症状检测表....................................................36-2症状检测程序................................................36-3随车维修.....................................................36-3驻车制动杆行程检查和调整 ........................36-3驻车制动开关检查........................................36-4驻车制动杆.................................................36-5 拆卸与安装....................................................36-5驻车制动拉线.............................................36-6 拆卸与安装....................................................36-6规范.............................................................36-7 维修规范........................................................36-736-2 驻车制动概述M1361000100184驻车制动为机械控制式,作用于后轮。

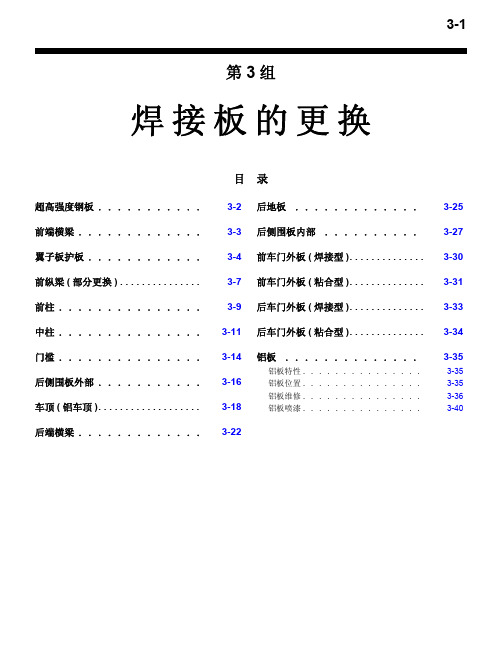

3-1第3组焊接板的更换目录超高强度钢板. . . . . . . . . . .3-2前端横梁. . . . . . . . . . . . .3-3翼子板护板. . . . . . . . . . . .3-4前纵梁(部分更换). . . . . . . . . . . . . . .3-7前柱. . . . . . . . . . . . . . .3-9中柱. . . . . . . . . . . . . . .3-11门槛. . . . . . . . . . . . . . .3-14后侧围板外部. . . . . . . . . . .3-16车顶(铝车顶). . . . . . . . . . . . . . . . . . .3-18后端横梁. . . . . . . . . . . . .3-22后地板 . . . . . . . . . . . . . 3-25后侧围板内部 . . . . . . . . . . 3-27前车门外板(焊接型). . . . . . . . . . . . . .3-30前车门外板(粘合型). . . . . . . . . . . . . .3-31后车门外板(焊接型). . . . . . . . . . . . . .3-33后车门外板(粘合型). . . . . . . . . . . . . .3-34铝板 . . . . . . . . . . . . . . 3-35铝板特性. . . . . . . . . . . . . . . 3-35铝板位置. . . . . . . . . . . . . . . 3-35铝板维修. . . . . . . . . . . . . . . 3-36铝板喷漆. . . . . . . . . . . . . . . 3-40超高强度钢板焊接板的更换3-2超高强度钢板M4030002800062超高强度钢板的应用超高强度钢板的优点超高强度钢板与传统高强度钢板相比有如下优点。
