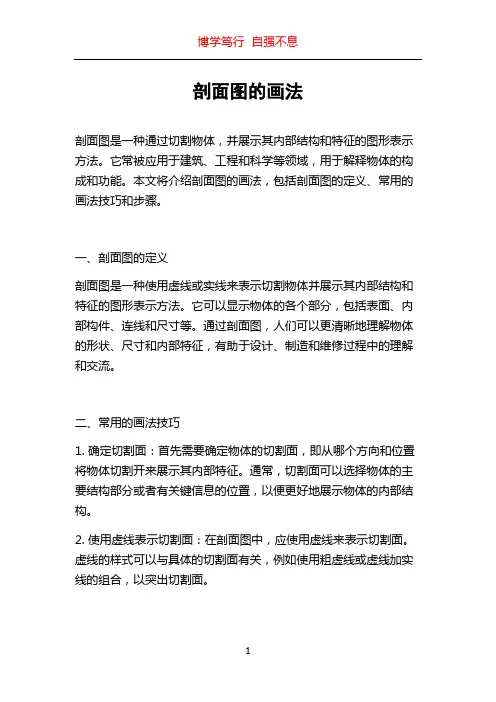

剖面图的画法剖面图是一种通过切割物体，并展示其内部结构和特征的图形表示方法。
它常被应用于建筑、工程和科学等领域，用于解释物体的构成和功能。
本文将介绍剖面图的画法，包括剖面图的定义、常用的画法技巧和步骤。
一、剖面图的定义剖面图是一种使用虚线或实线来表示切割物体并展示其内部结构和特征的图形表示方法。
它可以显示物体的各个部分，包括表面、内部构件、连线和尺寸等。
通过剖面图，人们可以更清晰地理解物体的形状、尺寸和内部特征，有助于设计、制造和维修过程中的理解和交流。
二、常用的画法技巧1. 确定切割面：首先需要确定物体的切割面，即从哪个方向和位置将物体切割开来展示其内部特征。
通常，切割面可以选择物体的主要结构部分或者有关键信息的位置，以便更好地展示物体的内部结构。
2. 使用虚线表示切割面：在剖面图中，应使用虚线来表示切割面。
虚线的样式可以与具体的切割面有关，例如使用粗虚线或虚线加实线的组合，以突出切割面。
3. 表示各个部分：在剖面图中，需要标记和表示物体的各个部分，如表面、内部构件和连线等。
可以使用阴影、颜色或线条等来区分不同的部分，以便更清晰地展示物体的构成和细节。
4. 标注尺寸：在剖面图中，尺寸是非常重要的信息之一。
应当标注物体的关键尺寸，如长度、宽度、高度等。
尺寸标注应该清晰、准确，并符合相关标准和约定。
三、绘制剖面图的步骤1. 准备工作：在绘制剖面图之前，需要准备好所需的绘图工具和材料，如绘图板、纸张、直尺、铅笔和橡皮等。
2. 确定切割面：根据物体的特征和要展示的内容，确定切割面的位置和方向。
使用铅笔在纸上绘制虚线表示切割面。
3. 绘制轮廓：根据物体的外形轮廓，使用实线或虚线绘制物体的外形。
确保轮廓的准确性和清晰性，并与切割面相连。
4. 标记和绘制部件：根据物体的内部结构，标记和绘制各个部件，如表面、内部构件和连线等。
通过使用不同的阴影或线条，对不同部件进行区分。
5. 标注尺寸：在绘制的剖面图上标注物体的关键尺寸。

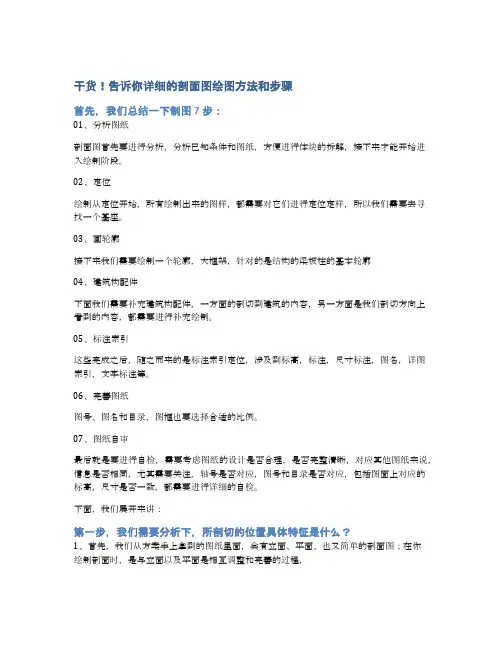

干货！告诉你详细的剖面图绘图方法和步骤首先，我们总结一下制图7步：01、分析图纸剖面图首先要进行分析，分析已知条件和图纸，方便进行体块的拆解，接下来才能开始进入绘制阶段。
02、定位绘制从定位开始，所有绘制出来的图样，都需要对它们进行定位定样，所以我们需要去寻找一个基座。
03、画轮廓接下来我们需要绘制一个轮廓，大框架，针对的是结构的梁板柱的基本轮廓04、建筑构配件下面我们需要补充建筑构配件，一方面的剖切到建筑的内容，另一方面是我们剖切方向上看到的内容，都需要进行补充绘制。
05、标注索引这些完成之后，随之而来的是标注索引定位，涉及到标高，标注，尺寸标注，图名，详图索引，文字标注等。
06、完善图纸图号、图名和目录，图框也要选择合适的比例。
07、图纸自审最后就是要进行自检，需要考虑图纸的设计是否合理，是否完整清晰，对应其他图纸来说，信息是否相同，尤其需要关注，轴号是否对应，图号和目录是否对应，包括图面上对应的标高，尺寸是否一致，都需要进行详细的自检。
下面，我们展开来讲：第一步，我们需要分析下，所剖切的位置具体特征是什么？1、首先，我们从方案手上拿到的图纸里面，会有立面、平面、也又简单的剖面图；在你绘制剖面时，是与立面以及平面是相互调整和完善的过程，依据图示案例，首先你需要解决的是，室内外空间和竖向交通之间的关系，以及转折剖处，室内空间和阳台内外的关系；出入口和立面对应有一个线脚的处理和门头的设计；这些都是我们绘制剖面图的依据，有些地方是可以直接引用的。
封闭阳台的上的线脚处理，以及坡屋面到檐口都是需要认真考虑的，这些同时也是墙身大样的设计基础。
2、分析后图纸我们需要对剖面图进行基础的定位依据：1.这个时候我们需要把横向的轴号、轴线表示出来2.以及主要关键点的控制线表示出来进行定位，包括：竖向楼层线、楼层名楼层标高、室内外高差、楼层高度、建筑总高度，这样也可以对整个剖面有一个大体的范围。
3、接下来就需要把我们剖切到的轮廓画出来，主要包括：1.结构体系：梁板柱2.外墙围护结构3.分隔墙我们在这个阶段就需要和结构反馈，大样的合理性：包括檐沟、屋脊、梁、女儿墙的做法.4、之后，我们需要将剖切到的建筑构配件逐项的绘制出来1、竖向交通：主要考虑交通的合理性和净高的控制，需要依据平面来进行调整2、阳台：要注意阳台高差和栏杆高度，结合立面造型需要逐项处理3、门窗：门窗的高度和位置，需要和平面一一对应上4、雨披：需要对尺寸和标高进行定位定量的标注，通过剖面的表达，我们可以确定梁的做法，然后和结构专业进行配合。
