三、高压直配电机的防雷保护

第二节防雷保护措施三、高压直配电机的防雷保护1.保护方法经变压器与架空线连接的高压电机，一般不要求对它采取特殊的防雷保护措施，因为经过变压器转换的雷电波，除了极个别的情况外，不会有损坏电机绝缘的危险。

但当高压电机不经变压器而直接由架空线配电（即“直配”）时，其防雷工作就显得特别重要。

高压直配电机的防雷保护方式应根据电机容量、当地雷电活动强弱和供电可靠性的要求确定。

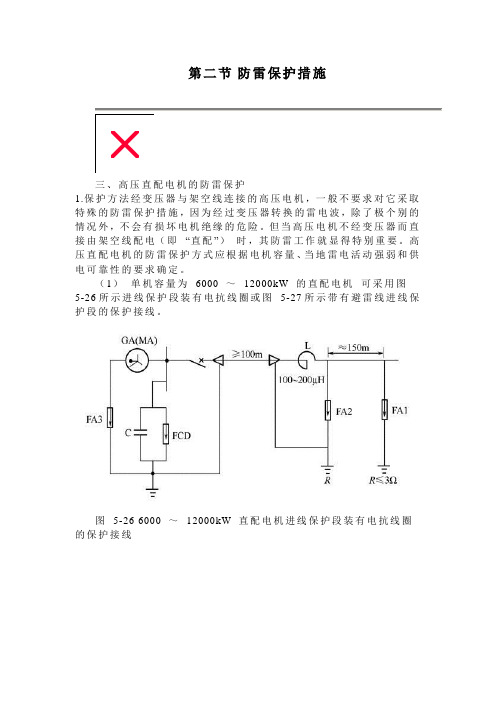

（1）单机容量为6000 ～12000kW 的直配电机可采用图5-26所示进线保护段装有电抗线圈或图5-27所示带有避雷线进线保护段的保护接线。

图5-26 6000 ～12000kW 直配电机进线保护段装有电抗线圈的保护接线图5-27 6000 ～12000kW 直配电机带有避雷线进线保护段的保护接线图5-27中所示进线保护段上所装设的阀式避雷器FA2 的接地端应与电缆的金属护套及避雷线连接后共同接地，接地电阻不大于5Ω，避雷线的保护角不大于30°。

为充分利用电缆金属护套的分流作用，应尽量将电缆段金属护套的全长或一段直埋在土中，若受条件限制不能直埋时，可将电缆金属护套多点接地，即除两端接地外，再在两端之间作 3 ～5处接地。

（2）单机容量为1500 ～6000kW （不包括6000kW ）或少雷区的直配电机可采用图5-28 所示进线保护段装有管式避雷器或图5-29所示进线保护段装有阀式避雷器的保护接线。

图5-28 1500 ～6000kW 直配电机进线保护段装有管式避雷器的保护接线图5-28中所示管式避雷器FA1 和FA2 的冲击击穿电压，在释放电时间为2μs时，对于额定电压为3kV、6kV 及10kV者，应分别不超过40kV、50kV 和60kV；FA1 和FA2 的接地端应用导线连接，将连接导线悬挂在杆塔导线的下面，距导线不小于2m，但不大于3m，并与电缆首端的金属护套在装有FA2的杆塔处共同接地，工频接地电阻R 不大于5Ω。

交流特高压电网的雷电过电压防护范文特高压电网作为电力系统的重要组成部分，承载着大量的电能传输任务。

然而，雷电过电压的存在给特高压电网的安全稳定运行带来了巨大挑战。

因此，为了有效防护特高压电网免受雷电过电压的损害，我们需要采取一系列措施。

首先，合理设置避雷装置是防护特高压电网的首要任务之一。

避雷装置能够将雷电过电压引到安全的地方，从而减小对特高压电网的冲击。

在特高压电网的设计和建设过程中，需要充分考虑避雷装置的安装位置和数量。

同时，避雷装置的维护和检测也是至关重要的。

定期进行避雷装置的巡检，及时发现故障并予以修复，确保其正常运行和使用。

其次，避雷接地系统也是防护特高压电网雷电过电压的关键措施之一。

避雷接地系统的设计和施工需要遵循规范和标准，确保接地电阻的合理性和稳定性。

特高压电网的大型设备和设施通常采用混凝土接地极或大面积接地网。

在实施中，应对接地系统进行详细测试和检测，确保其符合相关要求。

另外，线路的设计和绝缘配合也是防护特高压电网雷电过电压的重要措施之一。

特高压输电线路的绝缘配置必须满足特定的电气要求，以确保能够有效阻断雷电过电压的穿透。

在选用绝缘子时，应考虑其耐电压能力和防雷能力，并严格按照制造厂商的规定进行正确安装和维护。

此外，定期进行特高压电网的雷电过电压监测也是非常重要的。

监测数据可以及时反映特高压电网系统的运行状态和雷电过电压的情况，为运维人员提供及时的处理建议。

在监测数据异常或超过安全阈值时，应采取相应的技术和措施进行处理，避免雷电过电压对特高压电网带来不可逆转的损害。

总之，特高压电网的雷电过电压防护是确保特高压电网安全稳定运行的重要保障。

通过合理设置避雷装置、完善避雷接地系统、优化线路设计和绝缘配合，以及定期进行监测和处理，可以有效防护特高压电网免受雷电过电压的损害。

特高压电网的防雷工作应持续不断地加强，以确保特高压电网安全可靠地为人们输送清洁、高效的电能。

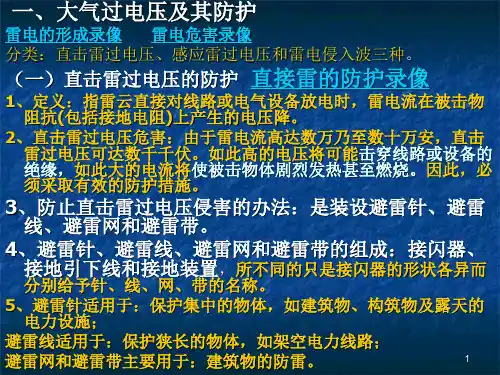

交流特高压电网的雷电过电压防护特高压电网作为电力系统中的重要组成部分，承担着大功率输电的任务，对于雷电过电压防护具有重要意义。

特高压电网在输电过程中容易受到雷电过电压的影响，如不加以防护，可能会对电网设备和系统运行造成损害甚至发生事故。

因此，特高压电网必须采取一系列措施来防止雷电过电压的产生和传播。

首先，特高压电网必须采用合适的导线材料和结构。

特高压电网输电线路通常采用的是悬垂绝缘子，这种绝缘子有良好的绝缘性能和抗风振性能，能够有效地抵御雷电过电压的冲击。

此外，为了提高线路的耐雷电性能，可以在导线上加装避雷针和避雷器，从而将雷电过电压引入地面，保护线路设备。

其次，特高压电网还需要配置雷电过电压保护装置。

雷电过电压保护装置通常采用的是避雷器，可以将雷电过电压引入地面，保护电网设备不受损害。

在特高压电网中，避雷器通常安装在变电站设备的进出线路、变压器和电缆终端等位置。

避雷器能够有效地吸收雷电过电压的能量，保持设备工作在安全电压范围内。

另外，特高压电网还需要加强对接地系统的构建。

良好的接地系统能够将雷电过电压迅速引入地面，减少对设备的影响。

特高压电网接地系统包括接地网、接地极和接地线等，通过有效地配置这些设施，可以提高接地系统的效果。

此外，特高压电网还可以采用接地引雷的方法，将雷电引入地下，减少对电网的影响。

总之，特高压电网的雷电过电压防护是确保电网设备和系统安全运行的关键措施。

通过采用合适的导线材料和结构，配置雷电过电压保护装置，并加强对接地系统的构建，可以有效地防止雷电过电压对电网的影响。

特高压电网必须认真对待雷电过电压防护工作，确保电网的可靠运行。

只有这样，特高压电网才能够更好地为社会提供稳定可靠的电力供应。

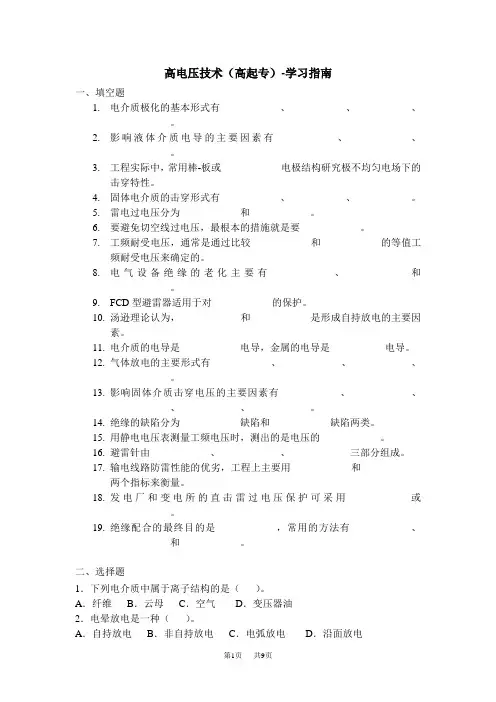

高电压技术（高起专）-学习指南一、填空题1.电介质极化的基本形式有____________、____________、____________、____________。

2.影响液体介质电导的主要因素有____________、____________、____________。

3.工程实际中，常用棒-板或____________电极结构研究极不均匀电场下的击穿特性。

4.固体电介质的击穿形式有____________、____________、____________。

5.雷电过电压分为____________和____________。

6.要避免切空线过电压，最根本的措施就是要____________。

7.工频耐受电压，通常是通过比较____________和____________的等值工频耐受电压来确定的。

8.电气设备绝缘的老化主要有____________、____________和____________。

9.FCD型避雷器适用于对____________的保护。

10.汤逊理论认为，____________和____________是形成自持放电的主要因素。

11.电介质的电导是____________电导，金属的电导是___________电导。

12.气体放电的主要形式有____________、____________、____________、____________。

13.影响固体介质击穿电压的主要因素有____________、____________、____________、____________、____________。

14.绝缘的缺陷分为____________缺陷和____________缺陷两类。

15.用静电电压表测量工频电压时，测出的是电压的____________。

16.避雷针由____________、____________、____________三部分组成。

3—35kV架空线路防雷保护许颖（中国电力科学研究院，北京清河，100085）【摘要】本文内容有三：（1）除为保护变电所和直配旋转电机的进线段之外，3—35kV架空线路防雷保护不应采用独立避雷针，因其会增加在架空线路导线上产生感应雷电过电压的频率。

电力行标DL/T620-1997规定；《35kV及以下线路，一般不沿全线架设避雷线》。

而推荐《3—66kV架空线路电网中性点不接地或谐振地方式》。

（2）35kV及以下架空线路雷击跳闸次数计算方法。

（3）提高35kV及以下架空线路耐雷性措施。

【关键词】架空线路谐振接地方式雷电跳闸次数建弧率1 问题的提出近来见到一些气象部门防雷检测中心为一些大型工业企业自备电网3—35kV架空线路防雷保护咨询和支招。

例如6kV架空线路，支招安装一些独立避雷针防护来减少6kV架空线路雷电跳闸次数和损坏。

笔者觉得这对电力部门的3—35kV架空线路（不含为保护变电所和直配旋转电机的进线段）防雷保护不够了解。

故本文作一介绍。

以供参考。

35kV及以下架空线路，因绝缘水平不高，可能因靠近架空线路雷击地面或其它物体，在架空线路上产生感应雷电过电压引起绝缘闪络。

所以，支招安装一些独立避雷针是不能减少6kV架空线路雷电跳闸次数和损坏。

因靠近架空线路安装了一些独立避雷针是要增加在架空线路上产生感应雷电过电压的频率。

避雷线就不是这样，避雷线不增加产生感应雷电过电压的频率，而能降低感应雷电过电压幅值，但电力行标DL/T620-1997《交流电气装置的过电压保护和绝缘配合》第6.1.2条（e）款；《35kV及以下线路，一般不沿全线架设避雷线》。

这主要是从经济角度考虑。

DL/T620-1997第3.1条推荐3—66kV架空线路电网中性点为不接地或谐振接地方式。

从防雷观点看，电网中性点不接地或谐振接地方式，在雷电发生单相对地绝缘闪络时，建弧率很低，一般不会引起线路跳闸，就相当在架空线路上沿全线架设了一根避雷线。

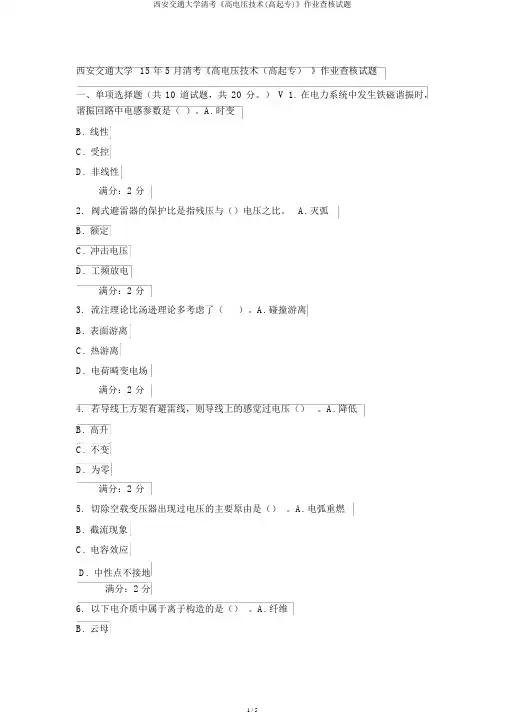

西安交通大学15 年 5 月清考《高电压技术（高起专）》作业查核试题一、单项选择题（共10 道试题，共20 分。
