高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。
差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。
对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。
差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。
当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。
微机保护一般采用分相比差流方式。
图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。
两组电流互感器之间，即为纵差保护的保护区。
电流互感器二次侧按循环电流法接线。
设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。
继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。
图1所示为电动机纵差保护单线原理接线图。
在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。
如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。
如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。
高压电机工变频切换差动保护动作原因在工业生产中，高压电机广泛应用于各种设备和机械中，为了保证电机的安全运行，差动保护是必不可少的一项措施。
然而，在使用工频电源供电的电机中，当电机采用变频器进行调速时，差动保护的动作可能会出现一些问题。
本文将从技术角度探讨高压电机工变频切换差动保护动作的原因。
高压电机工变频切换差动保护是指在电机正常运行时，如果出现电机的差动保护动作，而此时电机又在变频器运行状态下，那么就需要对差动保护的动作原因进行分析和探讨。
我们需要了解什么是差动保护。
差动保护是一种电气保护装置，用于监测电机的工作电流，检测电机的相电流是否平衡。
当电机的相电流不平衡时，差动保护会立即切断电路，以避免电机损坏或引发事故。
那么，为什么在工频电源下，差动保护能正常工作，而在变频器调速下会出现差动保护动作呢？原因主要有以下几点：1. 电压和频率的变化：变频器是通过改变电源的频率和电压来调整电机的转速。
在变频器调速时，电源的频率和电压会发生变化。
这种变化可能导致电机的相电流不平衡，从而触发差动保护的动作。
2. 电压谐波：在变频器工作时，由于电压和频率的变化，会产生大量的谐波。
这些谐波会影响电机的运行状态，可能导致相电流不平衡，从而引起差动保护的动作。
3. 变频器的工作原理：变频器调速是通过改变电机的供电频率和电压来实现的。
但变频器的输出电流并不是正弦波，而是脉冲宽度调制的波形。
这种波形可能导致电机的相电流不平衡，从而触发差动保护的动作。
以上是导致高压电机工变频切换差动保护动作的一些主要原因。
为了解决这个问题，我们可以采取以下措施：1. 使用滤波器：通过在变频器的输出端安装滤波器，可以有效地抑制谐波的产生。
这样可以减少电机的相电流不平衡，降低差动保护的动作概率。
2. 优化变频器设置：对变频器的参数进行合理设置，可以减少电机的相电流不平衡。
例如，可以调整变频器的输出频率和电压，使其接近电机的额定工作条件。
3. 加强维护和检修：定期对电机和差动保护装置进行维护和检修，确保其正常工作。
大型电动机高阻抗差动保护原理、整定及应用大型电动机高阻抗差动保护原理、整定及应用一、引言随着电力系统的发展和电动机的广泛应用，电动机保护也变得越来越重要。
其中差动保护是电动机保护中常用的一种方法，它可以有效地检测电动机的故障并及时采取保护措施。
本文将介绍一种常用的差动保护方案——大型电动机高阻抗差动保护，包括其原理、整定方法以及应用。
二、大型电动机高阻抗差动保护原理大型电动机高阻抗差动保护是一种基于电流差动原理的保护方案。
它通过比较电动机的输入和输出电流来检测电动机的故障。
具体原理如下：1. 故障前状态：电动机的输入和输出电流应该是相等的，差动电流为零。
2. 故障发生：当电动机发生故障时，比如转子绕组短路或绝缘损坏，会导致差动电流增大。
3. 保护动作：差动保护装置会监测输入和输出电流的差值，当差值超过设定的阈值时，会发出保护信号，触发断路器断开电路，以保护电动机不受进一步损坏。
三、大型电动机高阻抗差动保护整定方法1. 阻抗整定：大型电动机高阻抗差动保护的阻抗整定是非常关键的一步。
阻抗整定的目的是确定差动电流的阈值，使其能够准确地检测电动机的故障。
阻抗整定一般通过实验来进行，根据电动机的特性和运行状态来确定阈值。
2. 故障判据：大型电动机高阻抗差动保护的故障判据一般是根据电动机的额定电流和差动电流的比值来确定的。
当差动电流与额定电流的比值超过一定的阈值时，就判定为电动机故障。
3. 阈值设定：阈值设定是根据电动机的特性和运行条件来确定的。
一般来说，阈值设定应该略大于电动机在正常运行状态下的差动电流，以确保能够准确地检测到故障。
四、大型电动机高阻抗差动保护应用大型电动机高阻抗差动保护广泛应用于各种大型电动机的保护中，尤其是对于容易发生故障的电动机，如高压电机、重载电机等。
它可以有效地检测电动机的故障，避免因故障而导致设备损坏甚至事故发生。
大型电动机高阻抗差动保护还可以与其他保护装置相结合，形成多重保护，提高电动机的安全性和可靠性。

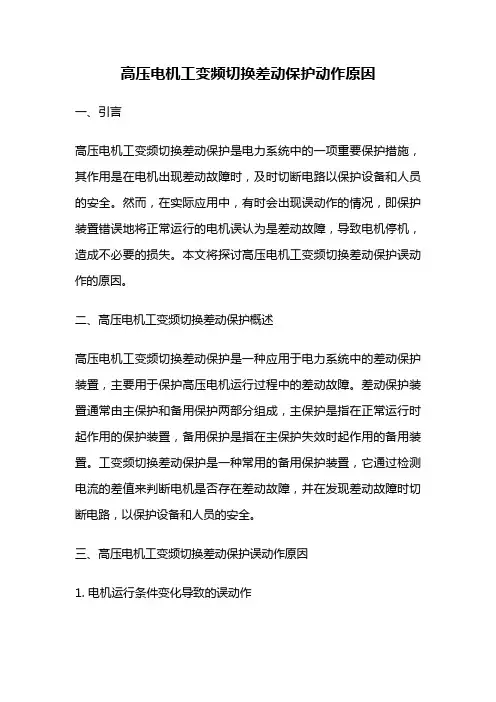

高压电机工变频切换差动保护动作原因一、引言高压电机工变频切换差动保护是电力系统中的一项重要保护措施，其作用是在电机出现差动故障时，及时切断电路以保护设备和人员的安全。
然而，在实际应用中，有时会出现误动作的情况，即保护装置错误地将正常运行的电机误认为是差动故障，导致电机停机，造成不必要的损失。
本文将探讨高压电机工变频切换差动保护误动作的原因。
二、高压电机工变频切换差动保护概述高压电机工变频切换差动保护是一种应用于电力系统中的差动保护装置，主要用于保护高压电机运行过程中的差动故障。
差动保护装置通常由主保护和备用保护两部分组成，主保护是指在正常运行时起作用的保护装置，备用保护是指在主保护失效时起作用的备用装置。
工变频切换差动保护是一种常用的备用保护装置，它通过检测电流的差值来判断电机是否存在差动故障，并在发现差动故障时切断电路，以保护设备和人员的安全。
三、高压电机工变频切换差动保护误动作原因1. 电机运行条件变化导致的误动作高压电机在运行过程中，由于负载变化、电网电压波动等原因，电机的运行条件可能会发生变化。
这些变化会导致电机运行时的电流和相位发生变化，进而影响差动保护装置的工作。
当电机运行条件变化较大时，差动保护装置可能会误判为差动故障，触发保护动作。
2. 差动保护装置参数设置不合理导致的误动作差动保护装置的参数设置对误动作有着重要影响。
参数设置不合理可能导致保护装置对正常运行电机的误判。
例如，过高的灵敏度设置会增加保护装置的误动作概率，而过低的灵敏度设置则可能导致保护装置对差动故障的误判。
此外，差动保护装置的时间延迟设置也需要合理，过长的时间延迟可能导致保护装置对差动故障的反应不及时，而过短的时间延迟则容易误动作。
3. 差动保护装置元件故障导致的误动作差动保护装置由多个元件组成，如电流互感器、继电器等。
这些元件如果发生故障，可能会导致保护装置的误动作。
例如，电流互感器的变比漂移、继电器的接触不良等故障都可能导致保护装置误判为差动故障。
三种电动机差动保护原理的分析摘要：国内常用比率制动式纵差保护以及国外运用广泛的高阻抗差动保护和磁平衡差动的保护，针对电动机差动保护经常误动得现状,分析这三种差动保护的优缺点以及误动的原因。
关键词：电动机差动保护比率制动高阻抗磁平衡误动0 概述微机型电动机保护广泛应用于发电厂和大型厂矿企业, 一般电动机都装设综合保护,火力发电厂厂用电设计技术规定上规定2MW及以上的电动机以及2MW以下中性点具有分相引线的电动机，当电流速断保护灵敏性不够时应装设纵联差动保护，作为电动机的相间短路或匝间短路的主保护。
1 基于比率制动的纵差保护的动作原理及分析比率制动式纵差保护继电器的差动电流id和制动电流ires各为id= i1- i2=（1- 2）/naires=（i1- i2）/2=（1+ 2）/2na当差动保护区外短路时外部短路电流k•ou为1= 2= k•ou，id =0随着外部短路电流k•ou的增大，虽然不平衡电流和差动电流id均有所增加，但是制动电流ires随k•ou的线性增大继电器的动作电流也就相应的增大，从而达到保护不误动的目的，保护动作的判据：|I1-I2|≥Iset|I1-I2|≥K|(I1+ I2)/2|Iset为保护最小的动作电流，K为比率制动系数。
比率制动差动保护就是依靠动作电流和制动电流的动态变化，当两个判据同时满足使保护在区内故障灵敏动作。
接入差动保护的电流为设置在电动机三相电缆输入端（中压开关柜）及电动机的中性点的三组电流互感器二次三相电流，电动机差动保护由三个分相差动原件组成。
由于用于电动机的差动保护CT空间安装位置不同，造成二次回路阻抗大小不一致CT有不同的传变特性，在电动机启动或者外部短路时，容易引起差动保护误动。
所以比率制动差动保护引入比率制动系数K。
在实际情况中可以给差动元件80~100ms的动作延时，以便躲过电动机启动时的不平衡电流，防止电动机启动时保护误动也可以在保护装置中增加谐波制动。
高压电机启动时差动保护跳闸初步分析摘要：在调试启动1CRF1140PO电机时，C相差动保护动作，1LGP0311开关跳闸，由此进行了差动保护跳闸的原因分析。
总结分析后所得：1CRF1140PO电机差动保护定值整定不合理，不能躲过电机启动时CT时间常数、CT误差最大因素产生不平衡电流影响，造成差动保护误动。
由此，本文主要针对1CRF1140PO电机启动时差动保护跳闸进行了简要性分析，希冀为后期工作者提供有效性建议。
关键词：1CRF1140PO电机；差动；保护；分析1初步结果分析1CRF1140PO启动时，电动机静止，其反电势尚未建立，电机呈现感性阻抗特征，在开关合闸瞬间，相当于电源电压全部加到电机的阻抗上，近似于短路状态，短路电流达到6~8倍额定电流，其电磁过程可以采用短路电流特征来描述。
启动电流（短路电流）波形近似如下图：图1 短路电流波形图电气人员对现场进行电机再次启动录波，如下图，此时两侧CT未饱和，C相启动电流为9.178A和9.228A，产生原因为两侧二次时间常数不一致引起，产生差动电压最大值为A相 25.63V，接近于27.5V。
初步结果：CRF跳闸原因根据第二次启动电流分析：主要是由两个CT二次时间常数不一致，CT未饱和情况下出现不平衡电流（差流），第一次跳闸动作值可能进入整定值边界圆内（0.95~1.05Un），是造成差动保护误动作。
1.1 一次设备故障排查CRF电机跳闸后，电气人员对历史试验数据进行检查，发现现场安装交接试验不合格，立即对一次设备进行检查和试验。
试验结果：绝缘测量合格，其他功能试验未做。
1.2差动保护误动作原因排查1.2.1 能够导致差动保护跳闸原因有：①差动保护装置SPAE010故障；②CT回路问题造成差动保护动作；③CT本体故障造成差动保护动作；④差动保护定值整定不合理造成误跳。
高阻抗差动保护装置SPAE010基本原理，是一种高阻抗制动型继电器，它可避免因CT饱和而产生误动。
差动保护工作原理差动保护是电力系统保护中常用的一种保护方式，主要用于检测电力系统中的故障情况，并采取措施防止故障扩大。
差动保护可以用于对各种电气设备进行保护，如变压器、发电机、母线等。
下面将详细介绍差动保护的工作原理。
差动保护是一种基于电流差值的保护方式。
其基本原理是通过比较同一电路的两个或多个点的电流，来判断电气设备是否存在故障。
差动保护一般采用主动式差动保护，也就是主动比较电流并判断是否存在故障，另外还有被动式差动保护，也就是被动接受其他装置的差动信号。
差动保护通常由一个差动继电器组成，该继电器上接入从变压器、发电机以及线路中取得的电流信号。
差动继电器接受这些电流信号，并通过比较这些信号的差异来判断电气设备是否存在故障。
差动保护的工作原理大致可以分为三个步骤：采样、比较和判定。
首先是采样。
差动继电器上接入从电气设备中取得的电流信号。
这些电流信号是通过采样装置采集而来的，通常采用电流互感器获取变压器、发电机以及线路中的电流信号。
采样装置会将采集的电流信号转换成适合差动继电器处理的信号，然后输入到差动继电器中。
接下来是比较。
差动继电器将接收到的电流信号进行比较，比较对象通常是同一电路中的两个或多个点的电流信号。
差动继电器会将这些电流信号进行差分运算，得到一个差值。
如果差值超过所设定的阈值，就会触发差动继电器的动作。
最后是判定。
差动继电器会根据比较得到的差值判断电气设备是否存在故障。
如果差值超过阈值，差动继电器会发出警报信号，并向对应的断路器或开关发送信号，将故障路段进行隔离。
如果差值在阈值之内，差动继电器则认为电气设备正常运行。
差动保护的工作原理中，要特别注意的是阈值的设定。
阈值的大小与电气设备的特性有关，通常需要根据设备的额定电流和故障特性来确定。
阈值设置过小，容易造成误动作，阈值设置过大，容易漏检故障。
差动保护相对来说是一种较为简单、可靠的保护方式。
它可以实时监测电气设备的工作情况，一旦发现故障可以迅速切除故障路段，保护系统的安全稳定运行。
高压电机差动保护原理及误动作故障分析电机差动保护主要应用到大型的高压电机当中，一旦出现故障就会造成电机的损坏，给正常的生产带来影响，造成巨大的经济损失。
因此，要做好高压电机差动保护。
标签：高压电机；差动保护；原理；误动；故障排除1 前言高压电机差动保护是电机设备保护的关键，对于设备的稳定运行提供有效的保障。
2 差动保护的原理差动保护是大型高压电气设备广泛采用的一种保护方式。
就水利水电工程而言，它主要用来保护10KV及以上高压电机或具有6个引出线的重要电机的主要保护措施。
当电流速断保护不能满足灵敏度要求时，通常装设纵差保护作为电机相间短路故障的主保护。
差动保护是基于被保护设备的短路故障而设。
当电机绕组发生相间短路故障时，它能快速反应并动作，使出口断路器在第一时间跳闸，从而起到保护电机并防止故障进一步扩大的作用。
它的基本原理是：在电机的进口（高压开关柜内）和出口（电机中性点柜内）分别装设型号相同、变比相同的电流互感器，电流互感器二次侧按循环电流法接线。
即两端电流互感器一、二次侧的异极性相连，并在两连线之间并联接如差动继电器。
继电器线圈流过的电流是两侧电流互感器二次侧电流之差。
在正常情况下，电机首尾两端电流相等，即流入电机的电流与流出电机的电流差值为零，也就是电机首尾两端电流互感器二次侧电流差值为零，此时电机运行正常，差动保护不动作。
如电机绕组发生相间短路故障，此时，流入电机的电流远远大于流出电机的电流，即电机首尾两端电流互感器二次侧电流存在差值，此时差动继电器动作，从而驱使高压开关柜内的断路器跳闸，达到保护电机的目的。
在科学日新月异发展的今天，过去那种以模拟继电器为主的保护方式，早已被数字综合保护装置所代替，且稳定性、准确性和可靠性大大提高，以及安装、调试的方法也大为简单，但差动保护的基本原理却是相同的。

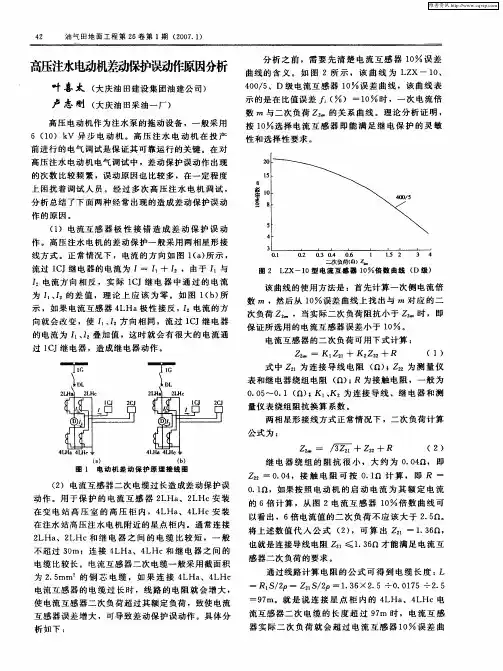

3 差动保护误动的原因实际调试过程中，尤其是在高压电机初次启动时，在电机内部没有任何故障的情况下，差动保护会在电机启动的瞬间动作，造成电机启动失败。
大型高压电动机磁平衡差动保护的原理分析与应用王燕敏摘要］本文介绍了大容量高压电动机差动保护的两种方式：纵联与磁平衡差动保护的原理及二者特点的比较，结合现场实际应用，给出了的保护的整定计算方法。
关键词：大容量高压电动机；纵联差动保护；磁平衡差动保护；原理接线；整定计算[Abstract] This paper introduces two modes of differential protection for large capacity high voltage motors: the principle of longitudinal and magnetic balance differential protection, characteristic comparison of the two, and the method of setting calculation of the protection combined with the on-site practical application. Key words: Large capacity high voltage motor; longitudinal differential protection; magnetic balance differential protection; principle & wiring; setting calculation0 引言按GB50062-2008《电力装置的继电保护和自动装置设计规范》的有关规定：“2MW及以上的电动机，或电流速断保护灵敏系数不符合要求的2MW以下的电动机，应装设纵联差动保护”。
电动机保护装置均采用微机保护，差动保护为电机的主保护，保护装置装于电动机6kV开关柜中，差动保护电流取自开关柜和电机中性点侧电流互感器。
而磁平衡差动保护则在电动机出口侧和电机中性点同名相加装一组磁平衡电流互感器，构成电机磁平衡差动保护。
