表5.11.21-压型金属板

4 工程质量验收范围4.0.1为规范火力发电厂土建工程质量验收划分，特制定质量验收划分表，主要包含四部分内容，即工程编号、质量检验项目的划分、各单位（部门）检验权限、各分项工程检验批质量验收标准的套用。

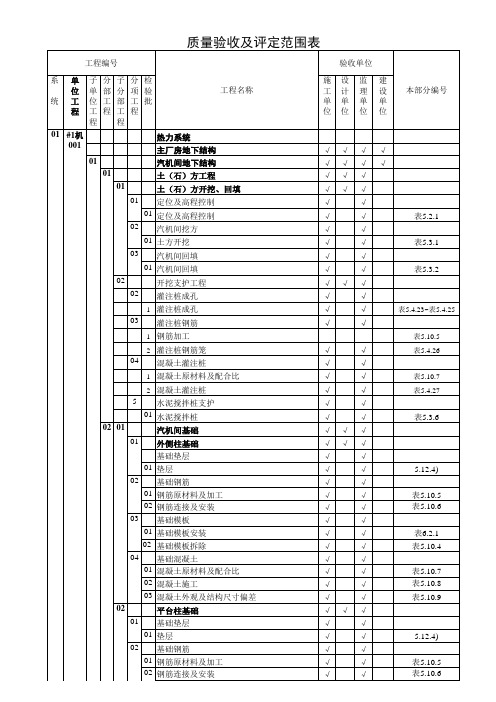

表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收范围划分表的基本模式。

4.0.2 火力发电厂土建工程划分为热力、燃料供应、除灰渣、脱硫及脱硝、供水及水处理、电气、附属生产工程、厂前区公共福利及与厂址有关的单项工程8大系统工程。

4.0.3火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。

4.0.4 单位工程项目划分的原则基本按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。

建筑规模较大的单位工程可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。

4.0.5 分部工程项目划分的原则基本按建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。

4.0.6分项工程划分的原则，建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；分项工程可由一个或若干检验批组成。

4.0.7检验批是按统一的生产条件或工艺、工序阶段或按规定的方式汇总起来供检验用的基本检验体，可根据施工及质量控制和专业验收需要，按楼层、施工区段、变形缝等进行划分。

4.0.8 项目划分表中的单位、分部、分项工程是依据DL/T 5210.1-2005和2007年版的《火力发电工程建设预算编制与计算标准》，结合目前火力发电厂设计内容进行的预控设置。

工程开工前，应由承建工程的施工单位按工程具体情况编制项目划分表，如工程设计增加新的内容或其他与本部分划分内容不符的，划分表内容可增加或删减。

划分表应报监理单位审核，建设单位批准。

同一系统内的单位工程编号可采用连续编号。

工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 01 热力系统01 主厂房工程√√√√00 01 地基处理与桩基工程√√√√01 地基处理工程√√√√（分项、检验批划分参照通用标准）02 桩基工程√√√√（分项、检验批划分参照通用标准）02 基础工程√√√√01 土（石）方开挖、回填√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.202 开挖支护工程√√√01 降水与排水√√01 降水与排水√√表02 成孔√√01 成孔√√表表03 灌注桩钢筋√√01 钢筋加工√√表5.10.702 钢筋笼√√表04 混凝土灌注桩√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土灌注桩√√表05 水泥土桩墙支护工程√√01 水泥土桩墙支护工程√√表5.3.606 锚杆及土钉墙支护工程√√01 锚杆及土钉墙支护工程√√表5.3.707 沉井（箱）√√01 沉井（箱）√√表工程编号工程名称验收单位质量验收表编号DLT 5210.1-2012 《电力建设施工质量验收及评价规程第1部分土建工程》机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 主厂房基础工程√√01 垫层√√01 垫层√√表5.12.702 钢筋√√01 钢筋加工√√表5.10.702 基础桩锚筋焊接√√表5.10.803 钢筋安装√√表5.10.903 模板√√01 模板安装√√表6.2.102 模板拆除√√表5.10.604 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.2.805 基础混凝土防腐√√01 基础混凝土防腐√√表表5.23.306 基础砌砖√√01 基础砌砖√√表5.9.104 地下室结构工程√√01 模板√√01 模板安装√√表表5.10.502 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 主厂房主体结构√√√01 主体现浇混凝土结构√√01 模板√√01 模板安装√√表6.4.102 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表02 主体钢结构√√01 钢构件制作（安装）焊接√√01 钢构件制作（安装）焊接√√表5.11.102 普通坚固件连接√√01 普通坚固件连接√√表5.11.303 高强度螺栓连接√√01 高强度螺栓连接√√表5.11.404 钢结构零、部件加工√√01 钢结构零、部件加工√√表5.11.505钢构件组装√√01 钢构件组装√√表表06钢构件预拼装√√01 钢构件预拼装√√表07钢构件安装√√01 钢构件安装√√表表08 钢结构涂装√√01 钢结构防腐√√表02 钢结构防火√√表09 二次灌浆√√01 二次灌浆√√表6.7.9工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 01 01 00 03 03 钢煤斗结构√√01 钢构件焊接√√01 钢构件焊接√√表5.11.102 钢构件零、部件加工√√01 钢构件零、部件加工√√表5.11.503 钢构件（钢煤斗）组装√√01 钢构件（钢煤斗）组装√√表6.5.804 钢构件（钢煤斗）安装√√01 钢构件（钢煤斗）安装√√表05 钢结构涂装√√01 钢结构防腐√√表04 墙板（围护）结构√√01 钢结构焊接√√01 钢结构焊接√√表5.11.102 钢结构零、部件加工√√01 钢结构零、部件加工√√表5.11.503 钢结构安装√√01 钢结构安装√√04 墙架安装√√01 墙架安装√√05 钢结构涂装√√01 钢结构防腐√√02 钢结构防火√√06 压型金属板墙板安装√√01 压型金属板安装√√07 墙体砌体√√01 砌体工程√√表5.9.5 04 各层楼板结构√√√01 各层平台钢结构√√01钢梁焊接√√01钢结构焊接√√表5.11.102钢梁零、部件加工√√01钢结构零、部件加工√√表5.11.503钢梁组装√√01钢结构组装√√表5.11.9工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位04 钢梁安装√√01 钢梁安装√√05 钢梁涂装√√01 钢梁防腐√√02 钢梁防火√√06钢构件（钢梯平台及栏杆）焊接√√01钢构件焊接√√表5.11.107钢构件（钢梯平台及栏杆）零部件加工√√01钢结构零、部件加工√√表5.11.508钢构件（钢梯、平台及栏杆）组装√√01 钢梯、平台及栏杆组装√√09钢构件（钢梯、平台及栏杆）安装√√01钢构件（钢梯、平台及栏杆）安装√√10 单轨吊安装√√01 单轨吊安装√√11钢构件（钢梯、平台及栏杆）涂装√√01 钢梁防腐√√02 钢梁防火√√02 各层平台混凝土结构√√01 组合楼板金属压型板安装√√01 金属压型板工程√√02 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 砌筑工程（各层配电间小室）√√01 砌筑工程√√01 砖砌体√√表表5.9.502 构造柱圈过梁模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.603 构造柱圈过梁钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.904 构造柱圈过梁混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表05 吊车梁结构√√√01 现浇混凝土吊车梁√√01 模板√√01 模板安装√√表6.4.102 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.4.904 吊车梁轨道安装√√01 吊车梁轨道安装√√表02 钢结构吊车梁√√01 钢梁焊接√√01 钢结构焊接√√表5.11.102 钢梁零、部件加工√√01 钢结构零、部件加工√√表5.11.503 钢梁组装√√01 钢结构组装√√表5.11.9工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位04 √√01 钢梁安装√√表05 钢梁涂装√√01 钢梁防腐√√表02 钢梁防火√√表06 吊车梁轨道安装√√01 吊车梁轨道安装√√表03 预制混凝土吊车梁√√（参照现浇结构）表表06 屋顶结构√√√01 钢屋架√√01 钢构件制作（安装）焊接√√01 钢构件制作（安装）焊接√√表5.11.102 高强度螺栓连接√√01 高强度螺栓连接√√表5.11.403 钢结构零、部件加工√√01 钢结构零、部件加工√√表5.11.504 钢构件（屋架、析架）组装√√01 钢构件（屋架、析架）组装√√表05 钢结构预拼装√√01 钢结构预拼装√√表06 钢屋架安装√√01 钢屋架安装√√表07 钢构件（墙架、檩条）安装√√01 钢构件（墙架、檩条）安装√√表08 钢网架制作√√01 钢网架制作√√表5.11.609 钢网架安装√√01 钢网架安装√√表10 钢结构涂装√√01 钢结构防腐√√表02 钢结构防火√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 现浇屋面板√√01 屋面压型板√√01 压型板安装√√表5.22.902 模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.603 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.904 混凝土√√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表03 预制屋面板√√01 模板√√01 模板安装√√表5.10.202 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表04 混凝土屋面板安装√√01 装配式结构施工√√表07 主厂房建筑装饰装修工程√√√（子分部、分项、检验批划分参照通用标准）08 主厂房建筑设备安装工程√√√（子分部、分项、检验批划分参照通用标准）√√09 屋面工程√√√（子分部、分项、检验批划分参照通用标准）√√工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 集控楼工程√√√√（子分部、分项、检验批划分参照通用标准）03 汽轮发电机、汽动给水泵工程√√√√01 汽轮发电机基础√√√√01 底板结构√√√00 01 定位及高程控制√√01 定位及高程控制√√表5.2.102 垫层√√01 垫层√√表5.12.703 模板√√√01 模板安装√√表6.6.102 模板拆除√√表5.10.6 04 钢筋√√01 钢筋加工√√表5.10.702 基础桩锚筋焊接√√表5.10.803 钢筋安装√√表6.6.4 05 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.6.7 06 基础混凝土防腐√√01 基础混凝土防腐√√表表5.23.302 上部结构√√√00 01 模板√√01 模板安装√√表6.6.902 模板拆除√√表5.10.602 柱、梁、板安装√√01 钢筋加工√√表5.10.702 钢筋安装√√表03 柱、梁、板混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位04 二次灌浆√√01 设备基础二次灌浆√√表6.7.903 中间层平台结构√√√00 01 钢梁焊接√√01 钢结构焊接√√表5.11.102 钢梁零、部件加汇√√01 钢结构零、部件加工√√表5.11.503 钢梁组装√√01 钢结构组装√√表5.11.904 钢梁安装√√√01 钢梁安装√√表05 钢梁涂装√√01 钢梁防腐√√表02 钢梁防火√√表06 组合楼板中压型金属板安装√√01 压型金属板工程√√表07 平台钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.908 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表09 钢格栅安装√√01 钢格栅安装√√表02 汽动给水泵工程√√√√（分部、分项、检验批同汽机基础）04 锅炉建筑工程√√√√00 01 地基处理工程√√√√子分部、分项、检验批参照通用标准工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位00 01 地基处理工程√√√√子分部、分项、检验批参照通用标准02 地基工程√√√√01 土（石）方开挖、回填√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.202 开挖支护工程√√√01 降水与排水√√01 降水与排水√√表02 成孔√√01 成孔√√表表03 灌注桩钢筋√√01 钢筋加工√√表5.10.702 钢筋笼√√表04 混凝土灌注桩√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土灌注桩√√表05 水泥土桩墙支护工程√√01 水泥土桩墙支护工程√√表5.3.606 锚杆及土钉墙支护工程√√01 锚杆及土钉墙支护工程√√表5.3.707 沉井（箱）√√01 沉井（箱）√√表03 锅炉基础工程√√02 垫层√√01 垫层√√表5.12.7工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 模板√√01 模板安装√√表6.2.102 模板拆除√√√表5.10.604 钢筋√√01 钢筋加工√√表5.10.702 基础桩锚筋焊接√√表5.10.803 钢筋安装√√表5.10.905 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√√表03 混凝土结构外观及尺寸偏差√√表6.2.806 二次灌浆√√01 二次灌浆√√表6.7.907 基础混凝土防腐√√01 基础混凝土防腐√√表5.23.303 主体结构工程01 主体混凝土结构工程分项、检验批参照主厂房标准02 主体钢结构结构工程分项、检验批参照主厂房标准03 墙板（围护）结构分项、检验批参照主厂房标准04 各层楼板结构分项、检验批参照主厂房标准04 建筑装饰装修工程（子分部、分项、检验批划分参照通用标准）05 建筑屋面工程（子分部、分项、检验批划分参照通用标准）工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位06 建筑电气工程（子分部、分项、检验批划分参照通用标准）07 通风与空调工程（子分部、分项、检验批划分参照通用标准）08 电梯（子分部、分项、检验批划分参照通用标准）05 主厂房地下设施工程√√√√01 汽机地下设施√√01 电动给水泵基础√√√00 01 垫层01 垫层√√表5.12.702 模板√√01 模板安装√√表6.7.102 模板拆除√√表5.10.603 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表6.7.404 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.7.705 二次灌浆√√01 设备基础二次灌浆√√表6.7.906 基础混凝土防腐√√01 基础混凝土防腐√√表5.23.302 凝结水坑及水泵基础√√√00 01 垫层√01 垫层√表5.12.702 模板√01 模板安装√表10.13.102 模板拆除√表5.10.6工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 钢筋√01 钢筋加工√表5.10.702 钢筋安装√表10.13.204 混凝土√01 混凝土原材料及配合比√表02 混凝土施工√表03 混凝土结构外观及尺寸偏差√表10.13.305 二次灌浆√√01 设备基础二次灌浆√√表6.7.906 基础混凝土防腐√01 基础混凝土防腐√表5.23.303 循环水坑及水泵基础√√√（分项同凝结水坑及水泵基础）√04 其它设备基础√√√（分项同电动给水泵基础工程）05 沟道工程√√√01 垫层√√01 垫层√√表5.12.702 模板√√01 模板安装√√表6.8.102 模板拆除√√表5.10.603 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表6.8.404 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.8.705 沟道盖板模板√√01 模板√√表11.4.9 06 沟道盖板钢筋√√01 钢筋安装√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位07 沟道盖板混凝土√√01 沟道盖板混凝土√√表08 钢盖板制作√√√01 钢盖板制作√√表09 盖板安装√√01 盖板安装√√表02 锅炉地下设施01 磨煤机基础√00 01 垫层√01 垫层√表5.12.702 模板√01 模板安装√表6.7.102 模板拆除√表5.10.603 钢筋√01 钢筋加工√表5.10.702 基础桩锚筋焊接√表5.10.803 钢筋安装√表6.7.404 混凝土√01 混凝土原材料及配合比√表02 混凝土施工√表03 混凝土结构外观及尺寸偏差√表6.7.705 二次灌浆√01 基础二次灌浆√表6.7.906 基础混凝土防腐√√01 基础混凝土防腐√√表5.23.302 送风机基础√√√（分项同磨煤机基础工程）03 引风机基础√√√（分项同磨煤机基础工程）04 其它设备基础√√√（分项同磨煤机基础工程）05 凝结水箱基础√√√（分项同磨煤机基础工程）工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位06 坑池工程√√√00 01 垫层√01 垫层√表5.12.702 模板√01 模板安装√表10.13.102 模板拆除√表5.10.603 钢筋01 钢筋加工√表5.10.702 钢筋安装√表10.13.204 混凝土√01 混凝土原材料及配合比√表02 混凝土施工√表03 混凝土结构外观及尺寸偏差√表10.13.305 混凝土防腐√01 坑池混凝土防腐√表5.23.107 沟道工程√√√（分项同汽机地下设施沟道工程）06 直接空冷空心柱工程√√√√00 01 地基与基础工程√√√（子分部、分项、检验批划分参照通用标准）02 上部结构工程√√√01 混凝土结构√√01 模板√√01 模板安装√√表表5.10.502 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 钢结构√√01 钢结构焊接√√01 钢结构焊接√√表5.11.102 紧固件连接√√01 普通紧固件连接√√表5.11.302 高强度螺栓连接√√表5.11.403 钢结构零件及部件加工√√01 钢结构零件及部件加工√√表5.11.504 钢构件（屋架、桁架）组装√√01 钢构件（屋架、桁架）组装√√表05 钢构件〔墙架、檩条、支撑系统）组装√√01 钢构件〔墙架、檩条、支撑系统）组装√√表02 √√06 钢构件（钢梯、平台及栏杆）组装√√01 钢构件（钢梯、平台及栏杆）组装√√表07 钢构件预拼装工程√√01 钢构件预拼装√√表08 钢构件（单层）安装√√01 钢构件（单层）安装√√表09 钢构件（墙架、檩条）安装√√01 钢构件（墙架、檩条）安装√√表10 钢构件（钢梯、平台及栏杆）安装√√01 钢构件（钢梯、平台及栏杆）安装√√表11 压型金属板工程√√01 压型金属板√√表12 钢结构涂装√√01 防腐涂料涂装√√表02 防火涂料涂装√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位07 凝结水精处理室√√√√（分部、分项、检验批划分参照通用标准）08 送风机房或起吊架√√√√（分部、分项、检验批划分参照通用标准）09 引风机房或起吊架√√√√（分部、分项、检验批划分参照通用标准）10 除尘器基础和小室√√√√（分部、分项、检验批划分参照通用标准）11 电除尘配电室√√√√（分部、分项、检验批划分参照通用标准）12 烟道√√√√（分部、分项、检验批划分参照通用标准）13 00 烟囱√√√√01 地基处理√√√√（子分部、分项、检验批划分参照通用标准）02 桩基工程√√√√（子分部、分项、检验批划分参照通用标准）03 00 基础工程√√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 填方√√01 土方回填√√表5.3.204 基坑支护√√01 基坑支护√√表表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位05 垫层√√01 垫层√√表5.12.706 模板√√01 模板安装√√表6.10.402 模板拆除√√表5.10.607 钢筋√√01 钢筋加工√√表5.10.702 基础桩锚筋焊接√√表5.10.803 钢筋安装√√表6.10.308 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表6.10.809 二次灌浆√√01 基础二次灌浆√√表6.7.910 基础防腐√√01 防腐√√表6.10.904 筒身工程√√√01 钢筋混凝土筒壁√√√01 滑（升）模板装置√√01 滑（升）模板装置√√表02 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表03 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表02 砖内筒工程√√√01 耐酸砖砌筑√√01 砖砌筑√√表13 00 04 02 02 耐酸砂浆封闭层√√01 耐酸砂浆封闭层√√工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 扁钢抱箍√√01 扁钢抱箍制作安装√√表5.11.104 各层砖筒座节点√√01 各层砖筒座节点封闭√√表03 钢筒壁或钢内筒√√01 钢筒零部件加工√√01 钢筒零部件加工√√表02 钢筒制作（安装）焊接√√01 钢筒制作（安装）焊接√√表03 钢筒组装√√01 钢筒组装√√表04 钢筒分段安装√√01 钢筒分段安装√√表05 高强螺栓的连接√√01 高强螺栓的连接√√表5.11.4 04 塔架（扶壁结构）√√√01 塔架制作√√01 塔架制作√√表5.11.102 塔架预拼装√√01塔架预拼装√√表表03 塔架安装√√01 塔架安装√√表05 内衬与隔热层√√√01 砖内衬（筒）和隔热层√√01 砖内衬（筒）和隔热层√√表02 不定形材料内衬√√01 不定形材料内衬√√表03 砖内筒、钢内筒筒外侧隔热√√01 砖内筒、钢内筒筒外侧隔热√√表05 烟囱平台√√√01 钢平台√√√01 钢平台制作√√01 钢平台制作√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 钢平台02 钢平台安装√√01 钢平台安装√√表02 混凝土灰斗平台工程√√√01 模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.602 柱、梁、板钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 柱、梁、板混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表04 金属灰斗√√01 金属灰斗制作√√表03 组合平台（钢混结构）√√√01 钢构件制作√√01 钢构件制作√√表02 钢构件安装√√01 钢构件安装√√表03 压型钢板安装√√01 压型钢板安装√√√表04 钢筋√√01 钢筋制作√√表5.10.702 钢筋安装√√表5.10.905 栓钉焊接√√表5.11.201 栓钉焊接√√06 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表√√工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位06 烟囱防腐蚀工程√√√00 01 排烟道内表面防腐01 排烟道内表面防腐表02 钢结构防腐涂料涂装√√01 钢结构防腐涂料涂装√√表03 耐酸胶泥及耐酸砂浆内衬防腐√√01耐酸胶泥及耐酸砂浆内衬防腐√√表04 耐酸砖（玻化砖）防腐内衬√√01 耐酸砖（玻化砖）防腐内衬√√表05 耐酸混凝土构件（导流板、筒座环梁）√√01 耐酸混凝土构件（导流板、筒座环梁）√√表07 水平内接烟道√√√01 砖混结构烟道√01 模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.602 柱、梁、板钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 柱、梁、板混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表04 填充墙砌体√√01 墙体砌体√√表5.9.105 耐酸砖砌筑√√01 砖砌筑√√表06 一般抹灰√√表5.13.101 抹灰√√07 烟道外侧隔热层√√01 隔热层√√表工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 钢烟道√√√01 钢烟道制作√√01 钢烟道制作√√表5.11.102 钢烟道安装√√√01 钢烟道安装√√表03 隔热层√√01 隔热层√√表08 附属设施工程√√√00 01 外钢梯、平台制作安装√√01 外钢梯、平台制作安装√√表5.11.502 内钢梯组装√√01 内钢梯组装√√表03 内钢梯安装√√01 内钢梯安装√√表04 钢梯、平台涂装√√01 钢梯、平台涂装√√05 航空标志√√01 航空标志√√表06 避雷设施√√01 避雷设施√√表07 照明设施01 （子分部、分项、检验批划分参照通用标准）01 01 13 00 08 00 08 地面及门窗工程（子分部、分项、检验批划分参照通用标准）14 电子设备控制楼√√√√（分部、分项、检验批划分参照通用标准）15 侧煤仓间工程√√√√（分部、分项、检验批划分参照通用标准）16 联合车间√√√√（分部、分项、检验批划分参照通用标准）工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位17 厂区热网换热站√√√√（分部、分项、检验批划分参照通用标准）18 厂区热网支架工程√√√√（分部、分项、检验批划分参照通用标准）02 燃料供应系统01 轨道衡室√√√√（分部、分项、检验批划分参照通用标准）02 汽车衡室√√√√（分部、分项、检验批划分参照通用标准）03 卸煤间或卸煤沟√√√√01 汽车卸煤沟√√√√01 地基工程√√√（子分部、分项、检验批划分参照通用标准）02 地下结构√√√01 底板（梁）、侧壁结构√√01 垫层√√01 垫层√√表5.12.702 模板01 模板安装√√表7.2.102 模板拆除√√表5.10.603 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.9 04 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表7.2.7工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位05 防潮、防水、防腐层√√01 防潮、防水层√√表表5.5.602 细部构造√√表5.5.703 防腐层√√表表5.23.702 煤斗壁、平台结构√√01 模板√√01 模板安装√√表7.3.202 模板拆除√√表5.10.602 钢筋√√01 钢筋加工表5.10.702 钢筋安装√√表03 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表04 煤蓖子制作、安装√√01 煤蓖子制作√√表02 煤蓖子安装√√表05 煤斗防磨层√√01 煤斗防磨层√√表7.3.901 02 03 01 02 03 0.00m层梁、板结构√√01 模板√√01 模板安装√√表7.2.102 模板拆除√√表5.10.602 梁、板钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比√√表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表7.2.7工程编号工程名称验收单位质量验收表编号机组系统单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 上部结构√√√01 现浇混凝土结构√√01 模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.602 钢筋√√01 钢筋加工√√表5.10.702 钢筋安装√√表5.10.903 混凝土√√01 混凝土原材料及配合比表02 混凝土施工√√表03 混凝土结构外观及尺寸偏差√√表02 钢结构√√01 钢构件制作（安装）焊接√√01 钢构件制作（安装）焊接√√表5.11.102 普通坚固件连接√√01 普通坚固件连接√√表5.11.303 高强度螺栓连接√√01 高强度螺栓连接√√表5.11.404 钢结构零、部件加工√√01 钢结构零、部件加工√√表5.11.501 02 03 01 03 02 05 钢构件组装√√01钢构件组装√√表表06 钢结构预拼装√√01 钢结构预拼装√√表07 钢构件安装√√01 钢构件安装√√表08 钢结构涂装√√01 钢结构防腐√√表02 钢结构防火√√表。

DL / T 5210.1 —20125通用工程质量验收5.1 一般规定5.1.1 本章适用于建筑工程的施工测量，以及土石方与基坑、地基处理与桩基、防水、砌体、混凝土结构、钢结构、地面与楼面、屋面、建筑装饰装修、防腐蚀、给排水及采暖、通风与空调、建筑电气、电梯、厂区道路、智能建筑、建筑节能、水土保持、室外（厂区景观）、其他消防等工程的施工质量验收。

5.1.2 本章5.3、5.4 适用于具备完整的地质勘察资料及工程附近管线、建筑物、构筑物和其他公共设施的构造情况资料的土石方与基坑工程、地基处理与桩基工程的施工质量验收。

5.1.3 本章5.5～5.8 适用于地下建筑物及构筑物、防护工程及沟、隧道等地下工程防水的施工质量验收。

5.1.4 本章5.9 适用于建筑工程的砖、石、混凝土小型空心砌块、蒸压加气混凝土砌块等砌体的施工质量验收。

5.1.5 本章5.10 适用于建筑工程混凝土结构施工质量的验收，不适用于特种混凝土结构施工质量的验收。

5.1.6 本章5.11 适用于建筑工程单层、多层、高层以及网架、压型金属板等钢结构工程施工质量的验收。

5.1.7 本章5.12 适用于地面与楼面工程（含室外散水、明沟、踏步、台阶和坡道等附属工程）的施工质量验收，不适用于有保温、隔热、超净、屏蔽、绝缘、防止放射线以及防腐蚀等特殊要求的建筑地面工程的施工质量验收。

5.1.8 本章5.13～5.21 适用于抹灰、门窗、吊顶、轻质隔墙、饰面板（砖）、幕墙、涂饰、裱糊与软包、装饰装修细部等工程的施工质量验收。

5.1.9 本章5.22 适用于防水等级为Ⅰ～Ⅲ级的屋面工程的施工质量验收。

5.1.10 本章5.23 适用于新建、改建、扩建的建筑物和构筑物防腐蚀工程的施工质量验收。

5.1.11 本章5.24 适用于厂区内、外的永久性沥青路面和水泥混凝土路面，其中沥青路面包括沥青混凝土、沥青碎石、沥青表面处理、沥青贯入式、沥青上拌下贯式等路面。

火电厂施工工艺创优亮点选择与评价标准（建筑专业）1|、编制说明1)关于创优亮点的选择①应结合工程设计情况及本单位的能力、水平与优势，科学合理地选择；②应选择影响面大、有典型(代表）示范作用、建筑体积较大、施工技术难度较大、有一定科技含量的项目；③本案例共列出7大项、若干个子项的创优亮点，供各参建单位参考。

2）关于评价(优）的标准①评价的主要依据是：《建筑工程施工质量评价标准》(GB／T50375-2０06)、土建专业国家施工质量验收规范和《电力建设施工质量验收及评定规程》（第一部分:土建工程)(DＬ/T５21０。

１—200５）；②每项创优亮点项目都应按照《建筑工程施工质量评价标准》(ＧＢ/T50３75—2００6）中单位工程评优的5项内容进行考核与评价,其中“施工现场质量保证条件”为共同的考核评价内容，适用于所有创优亮点项目．具体内容是：施工现场质量管理及质量责任制度;施工操作标准及质量验收规范配置;施工组织设计、施工方案；质量目标及措施。

详见《建筑工程施工质量评价标准》第4章及表４。

２。

3;③现场实体尺寸偏差及限值实测应达到:偏差小（接近或低于下限）,合格点率应在90%以上;１0%点超差值≯限值的１。

====================专业收集精品文档，您的最好选择======================５倍;④观感质量评价按《电力建设施工质量验收及评定规程》（第一部分:土建工程）(DL/T5210。

1－2０05）附录A的评定方法进行,得分率应在90%以上;⑤质量控制记录与性能检测报告是反映工程内在质量的主要依据,重点应突出原材料检验、过程工序质量控制及功能效果的测试记录，应做到:资料齐全,内容完整（尤其是强条实施的记录必须齐全完整），数据准确、真实、可靠,编制规范,整理组卷编目科学有序，及时归档且符合归档要求;⑥施工质量优良评价应注重科技进步、环保和节能等先进技术的应用;⑦施工创优亮点的项目，宏观上应经久耐用,经得起时间的考验；微观上应经得起细部的严格检查。

4 工程质量验收范围4.0.1 为规范火力发电厂土建工程质量验收划分，特制定质量验收划分表，主要包含四部分内容，即工程编号、质量检验项目的划分、各单位（部门）检验权限、各分项工程检验批质量验收标准的套用。

表 4.0.1-1 及表 4.0.1-2 为火力发电厂土建工程质量验收范围划分表的基本模式。

4.0.2 火力发电厂土建工程划分为热力、燃料供应、除灰渣、脱硫及脱硝、供水及水处理、电气、附属生产工程、厂前区公共福利及与厂址有关的单项工程 8 大系统工程。

4.0.3 火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程和检验批。

4.0.4 单位工程项目划分的原则基本按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。

建筑规模较大的单位工程可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。

4.0.5 分部工程项目划分的原则基本按建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。

4.0.6 分项工程划分的原则，建筑物或构筑物工程基本按主要工种或材料、施工工艺、设备类别等工程划分；分项工程可由一个或若干检验批组成。

4.0.7 检验批是按统一的生产条件或工艺、工序阶段或按规定的方式汇总起来供检验用的基本检验体，可根据施工及质量控制和专业验收需要，按楼层、施工区段、变形缝等进行划分。

4.0.8 项目划分表中的单位、分部、分项工程是依据DL/T 5210.1-2005 和 2007 年版的《火力发电工程建设预算编制与计算标准》，结合目前火力发电厂设计内容进行的预控设置。

工程开工前，应由承建工程的施工单位按工程具体情况编制项目划分表，如工程设计增加新的内容或其他与本部分划分内容不符的，划分表内容可增加或删减。

划分表应报监理单位审核，建设单位批准。
