实验四 定时器中断实验

继续我的第四个实验；实现定时器中断函数处理LD4翻转、按键IO中断控制LD3翻转；学习目的：中断寄存器的设置，IO中断、定时器中断的使用，F28335共有三个定时器：timer0、timer1、timer2（timer2也可用于DSP/BIOS）；功能描述：上电默认LD3、LD4灭；初始化完成后，LD4以1HZ（1S）频率做状态翻转；LD3接受按键控制，每触发一次按键，状态翻转一次。

电路连接说明：LD4、LD3设置为通用GPIO 上拉输出初始化后默认为输出LED灯灭状态；LD4、LD3控制LED灯的负极，如下图；本次实验选用定时器0，程序时刻读取计数器的值，当值为0时，产生定时器0中断，LD4状态翻转；IO按键SW12中断控制LD3状态翻转。

定时器0中断程序设计说明：步骤一、定时器0的预定标寄存器和计数器设置：定时器输入时钟为sysclkout（=135MHz），1、如果定时1S（即1Hz）中断一次（即计数结束），1Hz=135Mhz/1350/100000预定标寄存器（即分频器）设为1350，计数器设为100000；2、如果定时1ms(即1000Hz)中断一次，计算公式为：1000Hz=135Mhz/1350/100预定标寄存器同样设为1350，计数器设为100；赋值语句如下：//定时器0 设为1Hz = 135MHz/(1350*100000)CpuTimer0Regs.PRD.all= 100000;//计数周期寄存器，100000周期后计数器减为0CpuTimer0Regs.TPR.bit.TDDR= 1350& 0xFF;//0x546 预定标寄存器（预分频器）CpuTimer0Regs.TPRH.bit.TDDRH = (1350>>8) & 0x00FF;//0x546 预定标寄存器（预分频器）步骤二、a)设置定时器0相关中断寄存器使能定时器0中断，即CpuTimer0Regs.TCR.bit.TIE= 1; //使能定时器0中断b)设置PIE级相关中断寄存器定时器0中断所在PIE组使能，即PIEIERx寄存器设置c)设置CPU级中断相关寄存器CPU级使能上述PIE对应的通道，即IER寄存器设置步骤三、中断向量入口映射位置设置，如下：EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.TINT0 = &cpu_timer0_isr; //将中断函数物理地址赋值给中断向量入口PieVectTable.XINT3 = &key_GPIO50_isr;EDIS; // This is needed to disable write to EALLOW protected registersIO中断程序设计说明：步骤一、设置IO引脚功能复用寄存器为普通IO、设为上拉、输入状态、使能引脚滤波功能；外部中断源选择寄存器设置：如GpioIntRegs.GPIOXINT3SEL.bit.GPIOSEL=50;//按键引脚编号设置步骤二、使能外部中断源中断；XIntruptRegs.XINT3CR.bit.ENABLE=1;//使能中断设置触发方式：XIntruptRegs.XINT3CR.bit.POLARITY=0;//下降沿触发剩余步骤同定时器0中断的设置。

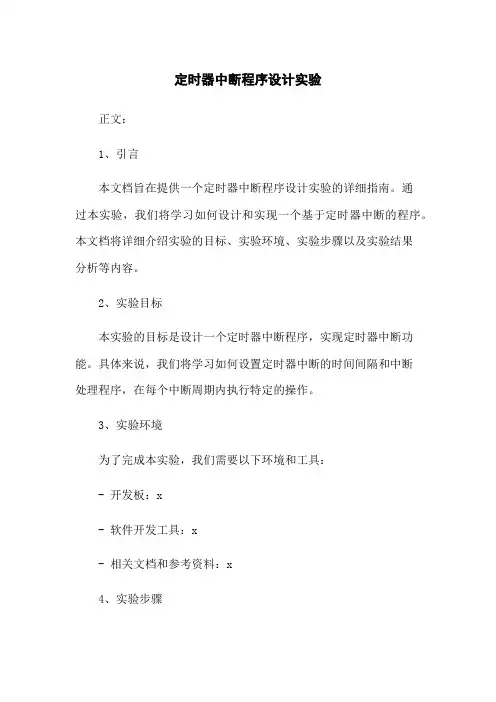

定时器中断程序设计实验正文：1、引言本文档旨在提供一个定时器中断程序设计实验的详细指南。

通过本实验，我们将学习如何设计和实现一个基于定时器中断的程序。

本文档将详细介绍实验的目标、实验环境、实验步骤以及实验结果分析等内容。

2、实验目标本实验的目标是设计一个定时器中断程序，实现定时器中断功能。

具体来说，我们将学习如何设置定时器中断的时间间隔和中断处理程序，在每个中断周期内执行特定的操作。

3、实验环境为了完成本实验，我们需要以下环境和工具：- 开发板：x- 软件开发工具：x- 相关文档和参考资料：x4、实验步骤本节将介绍具体的实验步骤，包括硬件连接和软件编程等。

4.1 硬件连接首先，我们需要将定时器与处理器连接起来。

具体连接方式请参考开发板的相关文档。

4.2 软件编程在开始编写程序之前，我们需要了解一些关于定时器中断的基本知识。

首先，我们需要设置定时器的工作模式和中断时间间隔。

然后，我们需要编写中断处理程序，以响应定时器中断事件。

最后，我们需要在主程序中初始化定时器，并启动中断。

下面是一个示例的软件编程步骤：1、设置定时器的工作模式和中断时间间隔。

2、编写定时器中断处理程序。

3、在主程序中初始化定时器，并启动中断。

4、检测和处理定时器中断事件。

注意：以上步骤只是一个示例，具体步骤可能因实验环境和要求而有所不同。

请根据实际情况进行调整和修改。

5、实验结果分析在完成实验后，我们需要对实验结果进行分析和总结。

具体来说，我们需要评估定时器中断程序的性能和稳定性，检查是否存在任何问题或错误。

如果有需要，我们还可以对程序进行优化和改进。

6、附件本文档的附录部分包括以下附件：- 附件1：定时器中断程序源代码- 附件2：实验数据记录表请查阅附件以获取更详细的信息。

7、法律名词及注释本文档所涉及的法律名词及其注释如下：- 法律名词1：注释1- 法律名词2：注释2- ：：：请注意，在实际应用中，如果涉及到法律问题，请咨询专业法律顾问以获取正确的法律解释。

定时器中断程序设计实验定时器中断程序设计实验简介定时器中断是嵌入式系统中的常见应用之一，通过配置定时器的相关寄存器，可以定时产生中断信号，从而实现定时功能。

本文档将介绍定时器中断的基本概念和在实验中如何设计和实现定时器中断程序。

一、定时器中断的概念定时器中断是通过硬件定时器产生的中断信号，可以用于在嵌入式系统中实现定时功能。

定时器中断的原理是定时器内部的计数器自动递增，并在计数到一个特定值时产生中断信号。

通过配置定时器的相关寄存器，可以设置定时器的计数范围、计数速度和中断触发条件等参数。

二、定时器中断的实验设计步骤以下是一个基本的定时器中断程序设计实验的步骤：1. 确定定时器的类型和工作模式根据实际需求和硬件平台的支持情况，选择合适的定时器类型和工作模式。

常见的定时器类型包括定时器/计数器和看门狗定时器，常见的工作模式包括定时模式和计数模式。

2. 配置定时器的相关寄存器根据定时器的类型和工作模式，配置定时器的相关寄存器。

主要包括计数范围、计数速度和中断触发条件等参数的设置。

3. 初始化中断控制器如果使用的嵌入式系统具有中断控制器，需要初始化中断控制器，并使能相应的中断通道。

4. 编写中断服务程序通过注册中断处理函数，并在其中编写中断服务程序。

中断服务程序主要包括对中断标志位的清除、中断处理、中断函数返回等操作。

5. 启动定时器配置完成后，启动定时器开始计数。

定时器将根据配置的参数自动递增，并在计数到设定的特定值时产生中断信号。

6. 整合定时器中断功能到主程序在主程序中，可以使用定时器中断提供的功能来实现定时任务。

可以通过在中断服务程序中设置标志位，并在主循环中检测该标志位来执行相应的任务。

三、实验注意事项在设计和实现定时器中断程序时，需要注意以下事项：1. 根据实际需求进行定时器的配置，确保定时器的参数设置合理。

2. 在中断服务程序中应尽量减少对全局变量和共享资源的访问，以避免竞态条件和数据不一致等问题的发生。

实验报告四中断系统实验实验报告四：中断系统实验一、实验目的本次中断系统实验的主要目的是深入理解计算机中断系统的工作原理和机制，掌握中断的处理过程，以及学会如何在实际编程中有效地运用中断来提高系统的性能和响应能力。

二、实验原理中断是指计算机在执行程序的过程中，当出现某种随机事件或异常情况时，暂停现行程序的执行，转而执行相应的中断处理程序，处理完后再返回原程序继续执行的过程。

中断系统主要由中断源、中断控制器和中断处理程序组成。

中断源可以是外部设备（如键盘、鼠标、打印机等）发送的信号，也可以是内部事件（如定时器溢出、算术运算错误等）产生的条件。

中断控制器负责对多个中断源进行优先级管理和分配，确定哪个中断请求能够被响应。

中断处理程序则是用于处理具体中断事件的一段代码。

在中断处理过程中，计算机需要保存当前程序的上下文（包括程序计数器、寄存器等），以便在中断处理完成后能够正确地恢复原程序的执行。

同时，中断处理程序需要尽快完成处理任务，以减少对系统性能的影响。

三、实验设备与环境本次实验使用的设备包括一台计算机、开发板以及相应的编程软件。

开发板上集成了中断控制器和相关的外部设备接口，以便进行中断实验的操作和观察。

编程软件采用了常见的集成开发环境（IDE），如 Keil、IAR 等，用于编写和调试中断处理程序。

四、实验步骤1、硬件连接首先，将开发板与计算机通过数据线连接，并确保连接稳定。

然后，根据实验要求，将外部设备（如按键、传感器等）正确连接到开发板的相应接口上。

2、软件开发（1）在编程软件中创建一个新的项目，并选择适合开发板的芯片型号。

（2）配置中断控制器的相关参数，如中断优先级、触发方式等。

（3）编写中断处理程序，在程序中实现对中断事件的具体处理逻辑。

例如，当按键被按下时，控制 LED 灯的亮灭；当传感器检测到特定值时，进行数据采集和处理。

（4）编写主程序，在主程序中初始化系统，并开启中断功能。

3、编译与下载完成程序编写后，对代码进行编译，确保没有语法错误和逻辑错误。

定时器中断实验报告一、实验目的通过定时器中断实验，掌握定时器的基本原理和应用，了解中断的概念和实现，学习如何使用汇编和C语言编写中断服务程序。

二、实验原理1. 定时器的基本原理定时器是一种能够精确控制时间的功能模块，其主要功能是在一定的时间间隔内产生一次中断信号。

定时器一般由计数器和控制逻辑电路组成。

计数器向控制逻辑电路传递计数值，控制逻辑电路对计数器进行控制，当计数值达到设定值时，控制逻辑电路会产生中断信号。

2. 中断的概念和实现中断是指CPU在执行某个程序的过程中，由于某些特定事件的发生，需要立即停止正在执行的程序，转而去执行与特定事件相关的处理程序的过程。

中断信号通常是由外部设备产生的，例如定时器中断、串口中断等，也可以由软件产生。

中断的实现需要安装中断服务程序，中断服务程序是指与中断处理相关的程序段。

中断发生时，CPU会暂停当前的执行，转而执行中断服务程序。

中断服务程序完成处理后，CPU会返回到原来的执行状态。

中断服务程序通常由汇编或C语言编写，需要遵循一定的规则和约定。

三、实验材料1. STC89C52单片机板；2. 电脑、Keil μVision5软件；3. 串口调试助手软件。

四、实验过程1. 硬件连接将STC89C52单片机板上的P3口与LED灯连接，通过拨码开关设定定时器的时钟频率。

2. 编写程序在Keil μVision5软件中编写程序，在程序中设置定时器的时钟频率和中断周期。

在中断服务程序中控制LED灯的闪烁。

3. 烧录程序将编写好的程序烧录到STC89C52单片机板中。

4. 测试启动单片机板，观察LED灯是否按照预定的周期闪烁。

通过串口调试助手软件，可以实时观察定时器中断的触发情况。

五、实验结果经过测试，程序能够正常运行，LED灯按照预定的周期闪烁，定时器中断触发正常，符合预期要求。

六、实验总结通过本次实验，我掌握了定时器的基本原理和应用，了解了中断的概念和实现，学习了如何使用汇编和C语言编写中断服务程序。

实验四中断系统一、实验目的1.掌握单片机中断系统的结构；2.掌握单片机的5个中断源、中断过程及中断源编号；3.掌握C51中断服务函数的编写。

二、实验设备PC机（含Proteus和Keil软件）三、实验原理中断是一个过程，当CPU在处理某件事情时，外部又发生了另一紧急事件，请求CPU 暂停当前的工作而去迅速处理该紧急事件。

处理结束后，再回到原来被中断的地方，继续原来的工作。

引起中断的原因或发出中断请求的来源，称为中断源。

MCS-51单片机有5个中断源，分为2个中断优先级，每个中断源的优先级都可以由软件来设定，可实现两级中断嵌套。

5个中断源分别是：1.外部中断请求源：即外部中断0和1，由外部引脚INT0（P3.2）/INT1（P3.3）引入。

2.内部中断请求源TF0/TF1：定时/计数器T0/T1的溢出中断标志。

3.内部中断请求源TI、RI：串行口发送、接收中断标志。

MCS-51单片机有4个与中断有关的特殊功能寄存器：中断允许寄存器IE、中断优先级寄存器IP、TCON、SCON（TCON、SCON的相关位作中断源的标志位）。

在TCON中有四位是与外部中断有关的。

IT0/IT1：INT0/INT1触发方式控制位，可由软件进和置位和复位，IT0/IT1，INT0/INT1为低电平触发方式，IT0/IT1，INT0/INT1为负跳变触发方式。

IE0/IE1：INT0/INT1中断请求标志位。

当有外部的中断请求时，该就会置1（由硬件来完成），在CPU 响应中断后，由硬件将IE0/IE1清0。

四、实验内容1.编程实现：8个LED一直熄灭，每按一次按键，LED闪烁6次。

2.编程实现：8个LED一直闪烁，每按一次按键，8个LED流水一次。

3.编程实现：按一次单脉冲，8个LED闪烁；再按一次按键，8个LED流水；以此循环往复。

硬件连接：外设单片机引脚8个LED P1按键外部0中断P3.2五、实验结果1.画出单片机与8个LED、按键的连接电路原理图。

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

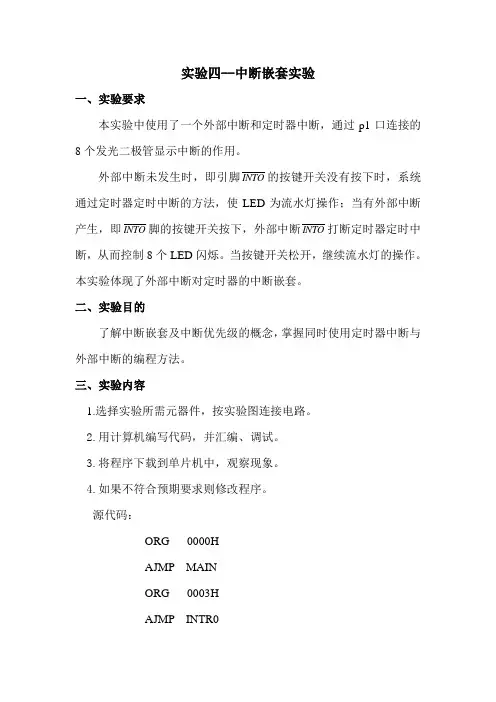

实验四--中断嵌套实验一、实验要求本实验中使用了一个外部中断和定时器中断，通过p1口连接的8个发光二极管显示中断的作用。

外部中断未发生时，即引脚INTO的按键开关没有按下时，系统通过定时器定时中断的方法，使LED为流水灯操作；当有外部中断产生，即INTO脚的按键开关按下，外部中断INTO打断定时器定时中断，从而控制8个LED闪烁。

当按键开关松开，继续流水灯的操作。

本实验体现了外部中断对定时器的中断嵌套。

二、实验目的了解中断嵌套及中断优先级的概念，掌握同时使用定时器中断与外部中断的编程方法。

三、实验内容1.选择实验所需元器件，按实验图连接电路。

2.用计算机编写代码，并汇编、调试。

3.将程序下载到单片机中，观察现象。

4.如果不符合预期要求则修改程序。

源代码：ORG 0000HAJMP MAINORG 0003HAJMP INTR0ORG 0100H MAIN:MOV P1,#0FEHMOV A,P1X1:RL AMOV P1,AMOV TMOD,#01HCLR TF0SETB TR0 LOOP:MOV TH0,#0F1HMOV TL0,#0CH LOOP1:JNB TF0,LOOP1CLR TF0JB P3.2,X1SETB EASETB EX0CLR IT0SJMP $INTR0:MOV TMOD,#01H CLR TF0SETB TR0LOOP2:MOV P1,#00HMOV TH0,#0F1HMOV TL0,#0CH LOOP3:JNB TF0,LOOP3CLR TF0MOV P1,#0FFHJNB P3.2,LOOP2MOV P1,#0FEHMOV A,P1X2:RL AMOV P1,AMOV TMOD,#01HCLR TF0SETB TR0MOV TH0,#0F1HMOV TL0,#0CH LOOP5:JNB TF0,LOOP5CLR TF0JB P3.2,X2RETI。

定时器中断实验内容：(第6章中断系统.doc和第7章定时器、计数器.doc)1．基础实验5（定时器输出PWM）2．定时器中断函数实验：要求：每一次按键（查询方式），同时要求改变LED1~LED8循环点亮（定时中断）的方式。

1)初始状态或按下KEY1键(松开后保持)，只点亮一只LED灯，每隔1秒（定时）右循环显示（中断），移到LED8后回到LED1。

LED1LED8…………………………LED1LED82)按下KEY2键(松开后保持)，同时点亮相邻的两只LED灯，每隔1秒（定时）右循环显示（中断），移到LED8后回到LED1。

LED1LED83)按下KEY3键(松开后保持)，同时点亮间隔的两只LED灯，每隔1秒（定时）右循环显示（中断），移到LED8后回到LED1。

LED1LED84)按下KEY键(松开后保持)，点亮一只LED灯，每隔1秒（定时）多点亮一只LED灯（中断），直到LED灯全亮，然后回到一只LED点亮状态循环。

LED1LED8LED1LED8…………………………LED1LED85)按下KEY键(松开后保持)，同时点亮相邻的两只LED灯，隔1秒（定时）后再次增加点亮相邻的两只LED灯，直到全亮后再隔1秒点亮123456，后又1234，直到全灭后重新循环。

LED1LED8LED1LED8…………………………LED1LED8…………………………LED1LED86)按下KEY键(松开后保持)，开始点亮LED1灯，隔1秒（定时）后点亮23，再隔1秒点亮345，隔1秒后5678，隔1秒后8，隔1秒后76 ，隔1秒后654，隔1秒后4321，隔1秒后1重复。

LED1LED8LED1LED8LED1LED8…………………………LED1LED87)按下KEY键(松开后保持)，开始点亮LED1、LED8灯，隔1秒（定时）后点亮12、78，再隔1秒点亮123、678，直到全亮后再隔1秒点亮123、678，后又12、78，直到点亮LED1、LED8灯后重新循环。

定时/计数器中断实验实验一：定时实验。

P0口发光管交*闪亮（闪亮速率由定时器定时并通过中断实现）。

分析：主程序只需做好初始化的工作即可，在周期性执行的中断子程序里改变P0口的发光管状态，实现交*闪亮。

;***********************************************************Org 0000HLjmp mainOrg 000BHLjmp T0_int;主程序Org 0030HMain: Mov tmod,#00000001B ;选用T0，定时，方式1Setb et0 ;开T0单级中断Setb ea ;开总中断Setb tr0 ;启动T0Mov p0,#01010101B ;P0口发光管交*亮NextStep: sjmp NextStep ;此处代表主程序去忙其它事了。

;定时器中断子程序T0_int: mov a,p0 ;读入P0口内容Cpl a ;将各位取反Mov p0,a ;再送回P0口，实现交*点亮RetiEnd;思考题：;1）。

此实验发光管闪亮间隔约为65.5ms，若定闪亮间隔为30ms，应怎样修改？;2）。

若想实现长延时，如1S、10S、1分、1小时等，应如何编程？;参考定时器中断子程序（1S）T0_int: Mov th0,#3chMov tl0,#0b0h ;预置常数15536，实现50ms定时Inc r7Cjne r7,#20,T0_end ;不够1秒退出Mov r7,#0 ;够1秒将r7清0，为下一秒做准备Mov a,p0 ;读入P0口内容Cpl a ;将各位取反Mov p0,a ;再送回P0口，实现交*点亮T0_end: RetiEnd;**************************************************************** 2．定时/计数器中断实验2实验二：计数实验T0的计数脚P3.4接有一开关模拟计数输入，单片机应随时将输入情况通过P0口显示出来，当输入满100个数时，单片机声音提示。

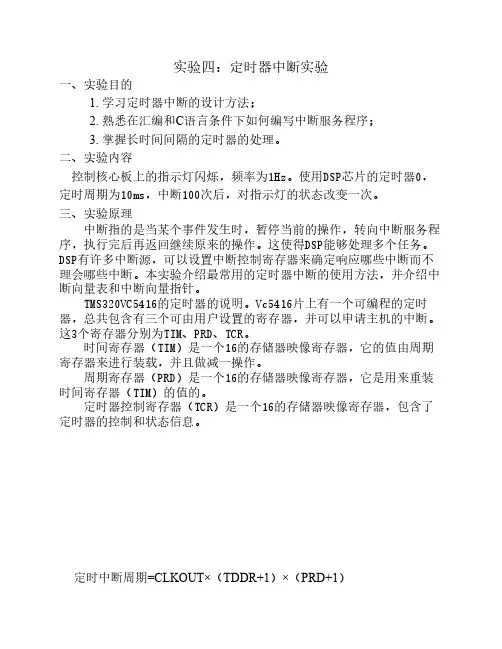

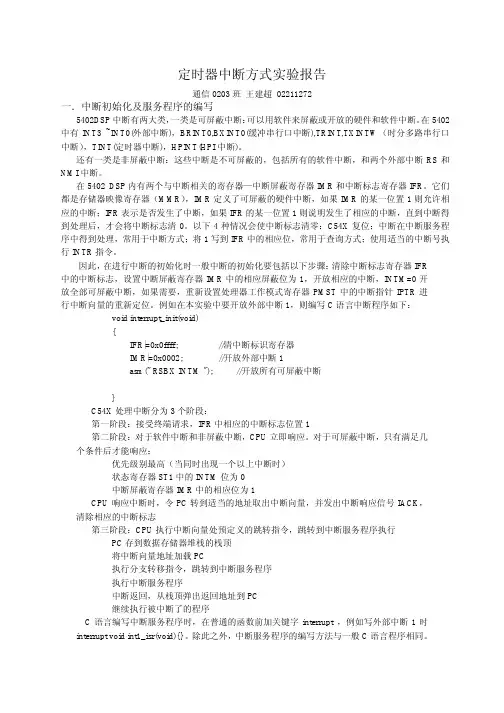

实验四 定时器中断实验一:实验目的1。

熟悉定时器初始化的步骤；2。

熟悉定时器控制寄存器(TCR ）的含义和使用；3.熟悉定时器的原理和应用。

二：实验内容本实验要求编写一个简单的定时器中断程序，设置一定的周期控制与XF 引脚相连的LCD 指示灯.当定时器中断产生时可以观察到LCD 周期性闪烁。

三：实验原理1.定时器.C54xx 系列的DSP 都具有一个或两个预定标的片内定时器，这种定时器是一个倒数定时器，它可以被特定的状态位实现停止、重启动、重设置或禁止。

定时器在复位后就处于运行状态，为了降低功耗可以禁止定时器工作。

应用中可以用定时器来产生周期性的CPU 中断或脉冲输出.定时器的功能方框图如图9。

1所示，其中有一个主计数器（TIM ）和一个预定标计数器(PSC ）。

TIM 用于重装载周期寄存器PRD 的值，PSC 用于重装载周期寄存器TDDR 的值。

图5。

1信号，是在器件复位时,DSP 向外围电路(包括定时器)发送的一个信号，此信号将在定时器上产生以下效果:寄存器TIM 和PRD 装载最大值（0FFFFH ）;TCR 的所有位清0；结果是分频值为0，定时器启动，TCR 的FREE 和SOFT 为0。

定时器实际上是有20bit 的周期寄存器.它对CLKOUT 信号计数,先将PSC （TCR 中的D6~D9位）减1,直至PSC 为0，然后把TDDR （TCR 中的低4位）重新装载入PSC,同时将TIM 减1，直到TIM 减为0.这时CPU 发出TINT 中断，同时在TOUT 引脚输出一个脉冲信号，脉冲宽度与CLKOUT 一致,然后将PRD 重新装入TIM ，重复下去直到系统或定时器复位.定时器产生中断的计算公式如下:TINT t c 为 CLKOUT 的周期)TIM ：定时器寄存器,用于装载周期寄存器值并自减1。

PRD ：周期寄存器，用于装载定时器寄存器。

TCR ：定时器控制寄存器,包含定时器的控制状态位。

实验一：定时器1. 实验目的：利用定时器0，定时器1，定时2实现4盏流水灯2. 实验内容 a,程序框图定时器0：/************************************************** 计算公式：（256-X)*K*T=25 000us,定时器延时25ms,预分频为K 为64，利用软件编程实现1s 脉冲输出，RB0作为输出 ************************************************/ #include<pic.h>__CONFIG(0x20F1); __CONFIG(0x3F71); #define T0_25MS 61 char a=0;void interrupt ISR() {if(T0IF==1)定时器1定时500MS定时器0定时50MS 、定时器1定时器2定时50MS时间到？ 时间到？ 时间到？a 的值加1 led 灯循环左移一位 a 的值加1a=20?a=10?a=0,led 灯循环左移一位 a=0,led 灯循环左移一位开始开始开始T0IF=0;TMR0=T0_25MS;a++;if(a==20) //输出1s脉冲{PORTD=(PORTD<<1);a=0;if(PORTD==0x10)PORTD=0x01;}}}void timer0init(){OPTION=0b10000110; //,预分频器给TMR0，TMR0预分频系数为1:64 INTCON=0b10100000; //GIE,PEIE置1}void main(){timer0init();TRISD=0;PORTD=0x01;while(1);}定时器1：/**************************************************计算公式：（65536-X)*K*T=500 000us,定时器延时500ms,预分频为8，利用软件编程实现1s脉冲输出，RB0作为输出************************************************/#include<pic.h>__CONFIG(0x20F1);__CONFIG(0x3F71);#define T1_500MS 3036void interrupt ISR(){if(TMR1IF==1){TMR1IF=0;TMR1H=T1_500MS>>8;TMR1L=T1_500MS;PORTD=(PORTD<<1);if(PORTD==0x10)PORTD=0x01;}void timer1init(){TMR1H=T1_500MS>>8;TMR1L=T1_500MS;TMR1IE=1;INTCON=0b11000000; //GIE,PEIE置1T1CON=0b00110001;; //TMR1预分频系数为1:8}void main(){timer1init();TRISD=0;PORTD=0x01;while(1);}定时器2：/**************************************************计算公式：（PR2+1)*K1*K2*T=50 000us,定时器延时50ms,预分频为K1为16，后分频器K2为15利用软件编程实现1s脉冲输出，RB0作为输出************************************************/#include<pic.h>__CONFIG(0x20F1);__CONFIG(0x3F71);#define LED RB0char a=0;void interrupt ISR(){if(TMR2IF==1){TMR2IF=0;a++;if(a==10) //1秒到了{PORTD=(PORTD<<1);a=0;if(PORTD==0x10)PORTD=0x01;}}}void timer2init()TMR2IE=1;PR2=207;INTCON=0b11000000; //GIE,PEIE置1T2CON=0B001110111; //TMR2预分频系数为1:16，后分频器为1:15 }void main(){timer2init();TRISD=0;PORTD=0x01;while(1);}实验二：RB0中断1.实验目的：a.利用外部中断RB0实现流水灯左移2.程序框图：开始RB0按下？进入中断，led灯循环左移一位程序：#include<pic.h>__CONFIG(0x20F1);__CONFIG(0x3f71);void delaynms(unsigned int n);void interrupt ISR(void);void main(){OPTION=0b00000000;ANS12=0;WPUB0=1;TRISB=0b00000001;INTCON=0b10010000;TRISD=0b00000000;PORTD=0x01;while(1);}void interrupt ISR(void){if(INTF==1){delaynms(30);INTF=0;PORTD=(PORTD<<1);if(PORTD==0x10)PORTD=0x01;}}void delaynms(unsigned int n){unsigned int j;char k;for(j=0;j<n;j++)for(k=246;k>0;k--)NOP();}实验三：AD转换1.实验目的：利用PIC内部AD转换器，AN0通道口采集模拟数据，通过LCD1602显示结果2.程序框图：程序：#include<pic.h>__CONFIG(0x3F39); __CONFIG(0x20F1); #define RS RD4 #define RW RD5 #define E RD6#define uint unsigned int char QW,BW,SW,GW;//8段共阳LED 显示代码，0位－7位分别控制a －h 段const char LED_CODE[]={0b11000000, 0b11111001,0b10100100,0b10110000,0b10011001, 0b10010010,0b10000010,0b11111000,0b10000000,0b10010000,0b01111111}; uint AD_SUB(char k);void init1602(); //1602初始化 void write_com(char com);//写指令 void write_date(char data);//写数据 void delaynms(unsigned int n); void spiinit();void SPI_WRITE(char ); void displayled(); void display1602(); void BCD(uint R1); void main() {uint y;TRISA=0b00000001;选择AD 通道启动ADGODON E=0?数据送1602显示初始化数据送数码管显示 开始ANSEL=0b11111111; //AN0~AN7为模拟输入,上电默认，可不设TRISD=0; //D口设置为输出PORTD=0;spiinit();init1602();while(1){y=AD_SUB(0); //0表示第0个通道BCD(y);displayled();display1602();delaynms(500); //此不不能忽略}}void BCD(uint R1){QW=0;BW=0;SW=0;GW=0;while(R1>=1000){R1-=1000;QW++;}while(R1>=100){R1-=100;BW++;}while(R1>=10){R1-=10;SW++;}GW=R1;}void displayled(){SPI_WRITE(GW); //先发个位SPI_WRITE(SW); //发十位SPI_WRITE(BW); //发百位SPI_WRITE(10); //发小数点SPI_WRITE(QW); //发千位}void display1602(){write_com(0x80);write_date(0x30+QW);write_date(0x2e); //小数点write_date(0x30+BW);write_date(0x30+SW);write_date(0x30+GW);write_date(0x56); //"V"}void SPI_WRITE(char b){char BUF;BUF=LED_CODE[b];SSPBUF=BUF; //发出数据while(BF==0);BUF=SSPBUF;}void spiinit(){TRISC=0b00010000;SSPEN=1;CKP=1;SSPM3=0;SSPM2=0;SSPM1=0;SSPM0=1;SMP=1;CKE=0;}uint AD_SUB(char k){char i;uint temp;float x;ADCON0=0b01000001; //TAD=8TOSC,ADFM=1; //设置成右对齐ADCON0|=(k<<4);for(i=1;i<5;i++)NOP(); //打开AD通道后延时20us左右GODONE=1; //开始AD转换while(GODONE==1); //等待转换完成ADIF=0;temp=ADRESH<<8;temp|=ADRESL;x=temp/1023.0*5.0;temp=x*1000;return(temp);}void init1602(){delaynms(20); //延时时间大于15mswrite_com(0x03);delaynms(5);write_com(0x03);delaynms(5);write_com(0x03);delaynms(5);write_com(0x02); //归HOME位，此不不可少delaynms(5);write_com(0x28); //工作方式设置，4位数据线，2行字符，5*7字体write_com(0x0c); //显示开关设置，画面开，光标消失，禁止闪烁write_com(0x06); //输入方式设置，AC为加一计数器write_com(0x01); //清屏write_com(0x80); //开始显示位置delaynms(2);}void write_com(char com){RS=0; //写指令RW=0;PORTD&=0xf0; //低四位清0E=1; //有效发送PORTD|=((com>>4)&0x0f);//先发高四位delaynms(5);E=0;PORTD&=0xf0;E=1;PORTD|=(com&0x0f);//再发低四位delaynms(5);E=0;}void write_date(char data){RS=1; //写数据RW=0;PORTD&=0xf0;E=1;PORTD|=((data>>4)&0x0f);//先发高四位delaynms(5);E=0;PORTD&=0xf0;E=1;PORTD|=(data&0x0f); //再发低四位delaynms(5);E=0;RS=0;}void delaynms(unsigned int n){unsigned int j;char k;for(j=0;j<n;j++)for(k=246;k>0;k--)NOP();}实验四：PWM1.实验目的：通过PIC单片机输出PWM不同占空比脉冲波形2.程序流程：程序：#include<pic.h>__CONFIG(0x3f3a);char a;void CSH();void interrupt ISR(void);void delaynms(unsigned int n); void main(){CSH();while(1){if(a==0)开始初始化占空比为0.1RB0是否按下进入中断，a加1a=1,则输出占空比0.1 a=2,则输出占空比0.3a=3,则输出占空比0.6a=4,则输出占空比0.9a=5,则a清0,占空比为0.1CSH();}}void CSH(){TRISC2=0;TRISD=0;PR2=249;CCPR1L=0x32;CCP1CON=0x0c;T2CON=0x05;OPTION=0b00000000;ANS12=0;WPUB0=1;TRISB=0b00000001;INTCON=0b10010000;}void interrupt ISR(void){if(INTF==1){delaynms(30);if(RB0==0){INTF=0;a++;switch(a){case 1:CCPR1L=0x19;PR2=249;CCP1CON=0x0c;T2CON=0x05;break; //占空比0.1 case 2:CCPR1L=0x4b;PR2=249;CCP1CON=0x0c;T2CON=0x05;break; //占空比0.3 case 3:CCPR1L=0x96;PR2=249;CCP1CON=0x0c;T2CON=0x05;break; //占空比0.6 case 4:CCPR1L=0xe1;PR2=249;CCP1CON=0x0c;T2CON=0x05;break;// 占空比0.9 case5:a=0;break;}}}}void delaynms(unsigned int n){unsigned int j;char k;for(j=0;j<n;j++)for(k=246;k>0;k--)NOP();}。

定时器及中断实验报告定时器及中断实验报告引言在计算机科学领域，定时器和中断是非常重要的概念。

定时器可以用于测量时间、控制程序执行速度等，而中断则可以提高系统的响应能力和处理效率。

本实验旨在通过实际操作，加深对定时器和中断的理解，并验证其在实际应用中的作用和效果。

实验目的1. 理解定时器和中断的概念、原理以及作用。

2. 掌握定时器和中断的编程方法和技巧。

3. 通过实验验证定时器和中断在实际应用中的效果和作用。

实验器材1. 单片机开发板2. 电脑3. USB数据线实验步骤1. 连接单片机开发板和电脑，确保通信正常。

2. 打开开发板的开发环境，创建一个新的工程。

3. 在工程中添加定时器和中断相关的库文件。

4. 编写代码，在主函数中初始化定时器和中断，并设置相应的参数。

5. 编译并下载代码到开发板上。

6. 运行程序，观察定时器和中断的效果。

实验结果通过实验，我们成功实现了定时器和中断的功能，并观察到以下结果：1. 定时器可以精确地测量时间，实现定时功能。

2. 中断可以在特定条件满足时打断程序的执行，提高系统的响应能力。

3. 定时器和中断的结合使用，可以实现更复杂的功能，如周期性任务的执行等。

实验分析定时器和中断是计算机系统中常用的功能模块，其应用广泛。

通过本实验，我们深入理解了定时器和中断的概念和原理，并通过实际操作验证了其在实际应用中的作用和效果。

定时器和中断的结合使用，可以实现更复杂的功能，提高系统的响应能力和处理效率。

结论本实验通过实际操作，加深了对定时器和中断的理解，并验证了其在实际应用中的作用和效果。

定时器和中断是计算机系统中非常重要的功能模块，掌握其编程方法和技巧对于开发和优化系统具有重要意义。

通过进一步学习和实践，我们可以更好地应用定时器和中断，提高系统的性能和可靠性。

参考文献[1] 《嵌入式系统原理与实践》[2] 《单片机原理与应用》[3] 《计算机组成与设计：硬件/软件接口》。

定时器及中断实验报告定时器及中断实验报告引言近年来，随着科技的不断发展，计算机技术在各个领域得到了广泛应用。

定时器和中断是计算机系统中非常重要的组成部分，能够帮助我们实现各种功能和任务。

本文将介绍定时器和中断的原理和应用，并结合实验结果进行分析和讨论。

一、定时器的原理和应用定时器是计算机系统中的一种硬件设备，用于计量时间间隔并触发相应的操作。

它通常由一个时钟源和一个计数器组成。

时钟源产生固定的脉冲信号，计数器根据时钟源的信号进行计数，当计数值达到设定的阈值时，定时器会触发一个中断信号，通知处理器执行相应的操作。

定时器在计算机系统中有广泛的应用。

例如，操作系统可以利用定时器来实现任务调度，确保各个任务按照一定的时间片轮转执行。

此外，定时器还可以用于测量时间间隔，计算程序运行时间，以及实现各种定时任务等。

二、中断的原理和应用中断是计算机系统中的一种机制，用于打破程序的顺序性，以响应外部事件或异常情况。

当发生中断事件时，处理器会立即中断当前的执行任务，保存当前的上下文信息，并跳转到中断处理程序来处理中断事件。

处理完成后，再返回到原来的执行任务。

中断可以分为硬件中断和软件中断。

硬件中断由硬件设备触发，例如定时器到达设定阈值、外部设备请求等。

而软件中断则是由程序主动触发，例如调用系统函数、执行软件异常等。

中断在计算机系统中的应用非常广泛。

它可以用于处理外部设备的输入输出，例如键盘、鼠标、打印机等。

同时，中断还可以用于处理各种异常情况，例如除零错误、越界访问等。

通过中断机制，计算机系统能够实现更高效、更灵活的任务处理和异常处理。

三、实验设置和结果分析为了更好地理解定时器和中断的原理和应用，我们进行了一系列的实验。

实验使用的是一款基于8051单片机的开发板，通过编写相应的汇编程序来实现定时器和中断的功能。

首先，我们设置了一个定时器，将时钟源设置为1MHz，计数器的初始值为0，阈值为1000。

然后，我们在中断处理程序中编写了一段代码，用于在定时器触发中断时进行相应的操作。

定时器中断实验报告
《定时器中断实验报告》
实验目的：通过定时器中断实验，掌握定时器中断的原理和应用，加深对嵌入式系统中断处理的理解。

实验原理：定时器中断是一种常见的嵌入式系统中断方式，通过设置定时器的计数值和中断触发条件，可以实现定时中断功能。

在实验中，我们通过配置定时器的工作模式、计数值和中断触发条件，来实现定时中断功能。

实验过程：首先，我们在实验板上搭建了一个简单的嵌入式系统，包括主控芯片、定时器模块和LED灯。

然后，我们编写了一段简单的程序，配置定时器的工作模式为定时模式，设置定时器的计数值为1000ms，并配置定时器中断触发条件为计数器溢出。

接着，我们将LED灯的亮灭控制放在定时器中断服务函数中，当定时器中断触发时，LED灯状态发生改变。

最后，我们下载程序到实验板上，观察LED灯的亮灭情况。

实验结果：经过实验，我们成功实现了定时器中断功能，当定时器计数器溢出时，定时器中断触发，LED灯状态发生改变。

通过调整定时器的计数值，我们还可以实现不同的定时中断周期，满足不同的应用需求。

实验结论：定时器中断是一种常见的嵌入式系统中断方式，可以实现定时中断功能，用于实现定时任务、定时采样等应用场景。

通过本次实验，我们深入理解了定时器中断的原理和应用，为进一步深入学习嵌入式系统中断处理打下了坚实的基础。

通过本次实验，我们不仅掌握了定时器中断的原理和应用，还提高了对嵌入式系统中断处理的理解，为今后的嵌入式系统开发工作奠定了基础。

希望通过更
多的实验和学习，我们能够进一步提升自己的嵌入式系统开发能力，为未来的科研和工程实践做出更大的贡献。

中断及定时器实验报告中断及定时器实验报告引言：中断是计算机系统中一种重要的机制，它可以打破程序的顺序执行，响应外部事件的发生。

中断的引入使得计算机可以同时处理多个任务，提高了系统的效率和可靠性。

定时器是中断的一种常见应用，它可以在一定时间间隔内产生中断信号，实现定时任务的功能。

本实验旨在通过编程实现中断和定时器的功能，并测试其正确性和稳定性。

一、实验目的1. 学习中断的概念和原理；2. 掌握中断的编程方法和中断处理程序的编写；3. 理解定时器的工作原理和应用场景；4. 实现定时器的功能，并测试其正确性和稳定性。

二、实验过程1. 硬件准备在实验中，我们使用了一台基于8051单片机的开发板，通过连接外部电路和开发板的引脚，实现对定时器的控制。

2. 软件编程首先，我们需要在开发板上搭建一个简单的电路，包括一个LED灯和一个按钮。

然后，我们使用汇编语言编写中断处理程序，实现当按钮按下时，LED灯闪烁的功能。

具体的编程步骤如下：（1）设置中断向量表：将中断处理程序的地址存储到中断向量表中，以便系统在中断发生时能够正确地跳转到相应的处理程序；（2）初始化定时器：设置定时器的计数器初值和工作模式；（3）编写中断处理程序：当中断发生时，执行相应的处理程序。

在本实验中，我们编写了一个简单的中断处理程序，当按钮按下时，将LED灯的状态取反；（4）启用中断：使能中断，使得系统能够响应外部事件的发生。

3. 实验测试将编写的程序下载到开发板上，并连接相应的电路。

按下按钮，观察LED灯是否按照预期的频率闪烁。

通过调整定时器的计数器初值和工作模式，可以改变LED灯闪烁的频率。

三、实验结果经过多次实验测试，我们发现中断和定时器的功能正常，LED灯能够按照预期的频率闪烁。

通过改变定时器的计数器初值和工作模式，我们成功地实现了LED灯闪烁频率的调节。

实验结果表明，中断和定时器是一种有效的方法，可以实现对外部事件的及时响应和定时任务的精确控制。

片机实验四定时器中断实验
一、实验目的：
熟悉8051定时/计数功能，掌握初始化编程方法及中断程序的编写。

二、实验要求：
使用定时器1工作在方式2下，在P2.0口输出周期为2000us，占空比为10：1的脉冲波(如下图所示)，以中断方式编程实现。

三、实验步骤：
1．在KEIL4中编写、调试、编译程序。

2．在PRTUSE中加载单片机和程序（*．hex），利用其虚拟示波器在P2.0口观测输出。

3．（1）将单片机实验箱通过USB口与PC机连接；
（2）打开实验箱电源开关POWER；
（3）打开STC自动下载器，将步骤1中创建的*.hex文件下载到单片机，（4）用示波器观测P2.0口波形并记录。

四．实验参考程序：
（请同学自己编写实验程序）
ORG 0000H
AJMP MAIN
ORG 000BH
AJMP TIMER0_INT
ORG 0100H
MAIN: MOV SP,#60H
MOV R6,#10
MOV TMOD,#02H
MOV TL0,#9CH
MOV TH0,#9CH
MOV IE,#82H
SETB TR0
SJMP $
TIMER0_INT:CLR P1.4
DJNZ R6,NEXT
SETB P1.4
MOV R6,#10 NEXT:RETI
END。
