《组合逻辑电路》教案一、教学目标1. 理解组合逻辑电路的基本概念和原理。
2. 掌握组合逻辑电路的分析和设计方法。
3. 能够运用组合逻辑电路解决实际问题。
二、教学内容1. 组合逻辑电路的基本概念：什么是组合逻辑电路，组合逻辑电路的特点。
2. 组合逻辑电路的原理：组合逻辑电路的构成，组合逻辑电路的工作原理。
3. 组合逻辑电路的分析方法：组合逻辑电路的分析步骤，如何判断组合逻辑电路的功能。
4. 组合逻辑电路的设计方法：组合逻辑电路的设计步骤，如何选择适当的逻辑门实现组合逻辑电路。
5. 组合逻辑电路的应用：组合逻辑电路在实际中的应用案例，如何利用组合逻辑电路解决问题。
三、教学方法1. 讲授法：讲解组合逻辑电路的基本概念、原理和分析方法。
2. 案例分析法：分析组合逻辑电路的实际应用案例，让学生更好地理解组合逻辑电路的应用。
3. 实践操作法：让学生通过实际操作，设计组合逻辑电路，提高学生的实际动手能力。
四、教学准备1. 教学PPT：制作组合逻辑电路的教学PPT，用于辅助讲解和展示。
2. 教学案例：准备一些组合逻辑电路的实际应用案例，用于分析。
3. 实验器材：准备一些逻辑门电路元件，让学生进行实践操作。
五、教学过程1. 导入：通过简单的逻辑门电路实例，引入组合逻辑电路的概念。
2. 讲解：讲解组合逻辑电路的基本概念、原理和分析方法。
3. 分析：分析一些组合逻辑电路的实际应用案例，让学生理解组合逻辑电路的应用。
4. 设计：让学生分组设计一些组合逻辑电路，并进行展示和讲解。
5. 总结：总结本节课的重点内容，布置课后作业。
六、教学评估1. 课堂问答：通过提问方式检查学生对组合逻辑电路基本概念的理解程度。
3. 设计作业：评估学生设计的组合逻辑电路方案，检查其分析和实现能力。
七、教学难点与解决策略1. 组合逻辑电路的复杂性：通过实例分析和简化方法，帮助学生理解复杂的组合逻辑电路。
2. 设计方法的灵活运用：引导学生运用创造性思维，灵活运用设计方法。
第 3 章组合逻辑电路数字系统中常用的各种数字器件，就其结构和工作原理而言可分为两大类，即组合逻辑电路和时序逻辑电路。

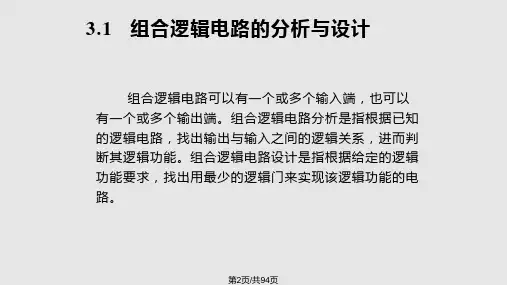

3.1组合逻辑电路的分析方法和设计方法3.1.1组合逻辑电路的基本概念1.组合逻辑电路的定义组合逻辑电路是指在任一时刻，电路的输出状态仅取决于该时刻各输入状态的组合，而与电路的原状态无关的逻辑电路。
其特点是输出状态与输入状态呈即时性，电路无记忆功能。
2.组合逻辑电路的描述方法组合逻辑电路模型如图 3.1 所示。
图 3.1组合逻辑电路的一般框图3.1.2组合逻辑电路的分析方法组合逻辑电路的分析一般是根据已知逻辑电路图求出其逻辑功能的过程，实际上就是根据逻辑图写出其逻辑表达式、真值表，并归纳出其逻辑功能。
1.组合逻辑电路的分析步骤（ 1）写出逻辑函数表达式（ 2）化简逻辑函数式（ 3）列真值表（ 4）说明功能3.1.3组合逻辑电路的设计方法组合逻辑电路设计主要是将客户的具体设计要求用逻辑函数加以描述，再用具体的电路加以实现的过程。
组合逻辑电路的设计可分为小规模集成电路、中规模集成电路、定制或半定制集成电路的设计，这里主要讲解用小规模集成电路（即用逻辑门电路）来实现组合逻辑电路的功能。
1.组合逻辑电路设计步骤（1）列真值表。
根据电路功能的文字描述，将其输入与输出的逻辑关系用真值表的形式列出。
（2）写表达式，并化简。
通过逻辑化简，根据真值表写出最简的逻辑函数表达式。
（3）选择合适的门器件，把最简的表达式转换为相应的表达式。
（4）根据表达式画出该电路的逻辑电路图。
3.2编码器3.2.1编码器的原理和分类把若干位二进制数码0 和 1，按一定的规律进行编排，组成不同的代码，并且赋予每组代码以特定的含义，叫做编码。
实现编码操作的电路称为编码器。
1.二进制编码器实现用 n 位二进制数码对 N（ N=2n）个输入信号进行编码的电路叫做二进制编码电路。
其特点是，任一时刻只能对一个输入信号进行编码，即只允许一个输入信号为有效电平，而其余信号均为无效电平。

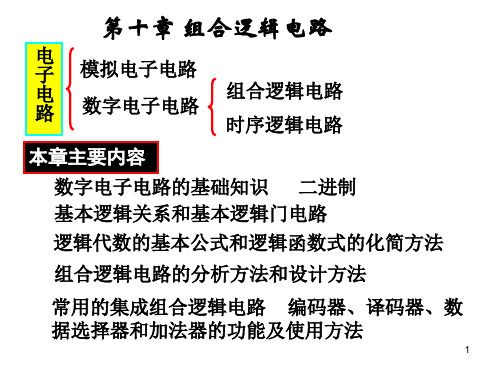

组合逻辑电路•组合逻辑电路的概述•组合逻辑电路的分析•组合逻辑电路的设计•常用的组合逻辑电路在数字电路中，数字电路可分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路：输出仅由输入决定，与电路当前状态无关，电路结构中无反馈环路(无记忆)。
组合逻辑电路的概述1.特点(1)输入、输出之间没有反馈延迟通路；(2)电路中不含记忆元件；(3)电路任何时刻的输出仅取决于该时刻的输入，而与电路原来的状态无关。
2.描述组合电路逻辑功能的方法逻辑表达式、真值表、卡诺图、逻辑图、波形图。
组合逻辑电路的分析[例] 试分析下列组合逻辑电路的功能。
[例] 试分析下列组合逻辑电路的功能。
解：（1）根据给定的逻辑电路，写出所有输出逻辑函数表达式并对其进行变换：（2）根据化简后的逻辑函数表达式列出真值表，如表。
（3）逻辑功能评述该电路是一位二进制数比较器：当A>B时，L1=1；当A<B时，L3=1。
注意在确定该电路的逻辑功能时，输出函数L1、L2、L3不能分开考虑。
组合逻辑电路的设计1.组合逻辑电路设计的目的设计组合电路的目的是根据功能要求设计最佳电路。
即根据给出的实际问题，求出能够实现这一逻辑要求的最简的逻辑电路，这就是组合电路的设计，它是分析的逆过程。
2.设计组合电路的步骤：(1)分析设计要求；(2)根据功能要求列出真值表；(3)根据真值表利用卡诺图进行化简，得到最简逻辑表达式；(4)根据最简表达式画逻辑图。
[例]用与非门设计一个三变量“多数表决电路”。
解：（1）进行逻辑抽象，建立真值表：用A、B、C表示参加表决的输入变量，“1”代表赞成，“0”代表反对，用F表示表决结果，“1”代表多数赞成，“0”代表多数反对。
根据题意，列真值表如表。
（2）根据真值表写出逻辑函数的“最小项之和”表达式：（3）将上述表达式化简，并转换成与非形式：（4）根据逻辑函数表达式画出逻辑电路图，如图。
上述逻辑电路可以用74LS00芯片实现，74LS00为4个2输入与非门芯片，74LS00的逻辑符号和引脚图如图所示。
《组合逻辑电路》公开课教案一、教学目标：1. 让学生了解组合逻辑电路的基本概念和特点。
2. 让学生掌握组合逻辑电路的分析和设计方法。
3. 培养学生运用组合逻辑电路解决实际问题的能力。
二、教学内容：1. 组合逻辑电路的基本概念2. 组合逻辑电路的特点3. 组合逻辑电路的分析和设计方法4. 组合逻辑电路的应用实例5. 组合逻辑电路的仿真实验三、教学过程：1. 导入：通过简单的生活实例，引发学生对组合逻辑电路的好奇心，激发学习兴趣。
2. 讲解：讲解组合逻辑电路的基本概念、特点和分析设计方法，结合实例进行解释。
3. 互动：引导学生参与课堂讨论，提出问题，共同探讨组合逻辑电路的应用场景。
4. 实践：分组进行组合逻辑电路的仿真实验，让学生动手操作，加深对知识的理解。
四、教学方法：1. 讲授法：讲解基本概念、特点和分析设计方法。
2. 案例分析法：通过实例讲解组合逻辑电路的应用。
3. 互动教学法：引导学生参与课堂讨论，提高学生的思考能力。
4. 实验教学法：进行组合逻辑电路的仿真实验，培养学生的动手能力。
五、教学评价：1. 课堂参与度：观察学生在课堂上的发言和讨论情况，评估学生的参与程度。
2. 实验报告：评估学生在仿真实验中的操作能力和对知识的理解程度。
3. 课后作业：检查学生对课堂内容的掌握情况。
4. 期末考试：检验学生对本节课知识的总体掌握情况。
六、教学资源：1. 教材：《组合逻辑电路》相关章节。
2. 课件：制作组合逻辑电路的课件，用于辅助讲解。
3. 实验设备：计算机、仿真实验软件。
4. 网络资源：查找相关的教学视频、案例，用于课堂拓展。
七、教学环境：1. 教室：宽敞、明亮的教室，配备计算机和投影仪。
2. 实验区：配备计算机和仿真实验软件的实验区。
八、教学进度安排：1. 第一课时：介绍组合逻辑电路的基本概念和特点。
2. 第二课时：讲解组合逻辑电路的分析和设计方法。
3. 第三课时：讲解组合逻辑电路的应用实例。
4. 第四课时：进行组合逻辑电路的仿真实验。
组合逻辑电路教案稿组合逻辑电路湖北省钟祥市职业高级中学李祖华使用教材：《电子技术基础》教学设计：李祖华课件制作：李祖华授课班级：二年级电子班授课时间：90分钟本课类型：项目模块+多媒体+英特网一、教学内容介绍组合逻辑电路的应用是张龙兴主编的电子专业基础课《电子技术基础》数字电路编写篇幅较少的内容，但其知识的综合性较强，是基本逻辑门电路、逻辑函数式及化简、真值表、编码器等知识的综合应用，要求学生有较强的分析能力和综合能力，也是数字电路入门的门槛之一，更是将来从事EDA行业的启蒙知识。
本课程通过2课时的学习，让学生掌握简单的组合逻辑电路的设计思路和方法。
三、教学内容与教学目标的分析与确定1、知识点的划分与教学目标（学习水平）的确定课程名称知识点教学目标组合逻辑电路的设计1 巩固前面的基础知识（基本逻辑门电路、逻辑函数式及化简、真值表、编码器等）。
识记、理解2 学习利用网络收集相关知识。
应用3 掌握组合逻辑电路设计的基本思路和方法。
综合、应用2、教学目标的具体描述知识点教学目标具体描述1 掌握巩固前面的基础知识（基本逻辑门电路、逻辑函数式及化简、真值表、编码器等）。
识记并掌握基本逻辑门电路的符号、函数式、真值表和逻辑功能；掌握逻辑函数式的公式法化简方法，理解并掌握二进制编码方法及编码器的设计。
2 学习利用网络收集相关知识。
正确高效的利用搜索引擎搜索相关知识和文件。
3 掌握组合逻辑电路设计的基本方法。
掌握简单组合逻辑电路的设计思想和设计流程，了解现代电子设计自动化的发展方向和职业前景。
3、分析教学的重点和难点重、难点内容地位分析教学重点组合逻辑电路设计的基本方法。
整个教学的知识基础和重点。
教学难点1、根据实际问题进行逻辑抽象。
实际问题的“数字逻辑描述”，打破常规的描述方法，是数字电路设计和创新的灵魂所在。
2、基本逻辑门电路、逻辑函数式及化简、真值表、编码器等知识的综合应用。
整个知识结构中必不可少的部分，也是综合性要求最高的内容。
《组合逻辑电路》教案一、教学目标1. 了解组合逻辑电路的基本概念和特点2. 掌握组合逻辑电路的分析和设计方法3. 熟悉常见的组合逻辑电路模块及其应用4. 培养学生的动手能力和团队协作精神二、教学内容1. 组合逻辑电路的基本概念组合逻辑电路的定义组合逻辑电路的特点2. 组合逻辑电路的分析方法逻辑函数的表示方法逻辑函数的化简方法逻辑电路的测试方法3. 组合逻辑电路的设计方法最小项和最大项的概念Karnaugh图的应用Quine-McCluskey法的步骤4. 常见的组合逻辑电路模块编码器译码器多路选择器算术逻辑单元5. 组合逻辑电路的应用实例数字电路的设计计算机组成原理通信系统三、教学方法1. 讲授法：讲解组合逻辑电路的基本概念、分析和设计方法2. 案例分析法：分析常见的组合逻辑电路模块及其应用3. 实验法：动手搭建组合逻辑电路，培养学生的实践能力4. 小组讨论法：分组设计简单的组合逻辑电路，培养学生的团队协作精神四、教学准备1. 教学课件：制作组合逻辑电路的相关课件，便于学生理解和掌握2. 实验器材：准备组合逻辑电路实验所需的器材，如逻辑门、芯片、导线等3. 编程软件：安装组合逻辑电路仿真软件，如Multisim、Proteus等五、教学评价1. 课堂表现：评估学生在课堂上的积极参与程度、提问回答等情况2. 实验报告：评估学生在实验过程中的动手能力和创新能力3. 课程设计：评估学生在课程设计中的综合运用能力和团队协作精神4. 期末考试：设置相关试题，评估学生对组合逻辑电路知识的掌握程度六、教学安排1. 课时：共计32课时，包括16课时理论教学和16课时实验教学2. 教学计划：第1-8课时：讲解组合逻辑电路的基本概念和特点第9-16课时：讲解组合逻辑电路的分析方法和设计方法第17-24课时：实验教学，动手搭建组合逻辑电路第25-32课时：课程设计，分组设计简单的组合逻辑电路应用实例七、教学注意事项1. 关注学生的学习兴趣，通过实际应用实例激发学生的学习积极性2. 注重理论与实践相结合，培养学生的实际操作能力3. 鼓励学生提问和发表见解，提高学生的思考和分析能力4. 注重培养学生的团队协作精神，提高学生的沟通能力八、教学拓展1. 组合逻辑电路在数字电路中的应用2. 组合逻辑电路在计算机组成原理中的作用3. 组合逻辑电路在通信系统中的应用4. 组合逻辑电路在其他领域的应用前景九、教学反馈1. 定期收集学生对组合逻辑电路知识的学习反馈，了解学生的学习进度和需求2. 根据学生的反馈情况，及时调整教学方法和进度，提高教学效果3. 加强与学生的沟通交流，解答学生的疑问，提高学生的学习兴趣3. 对学生进行综合评价，鼓励优秀学生继续深造，提高自身能力4. 反思教学方法，不断提升教学质量，为今后的教学工作打下坚实基础重点和难点解析一、教学目标1. 理解组合逻辑电路的基本概念和特点2. 掌握组合逻辑电路的分析和设计方法3. 熟悉常见的组合逻辑电路模块及其应用4. 培养学生的动手能力和团队协作精神二、教学内容1. 组合逻辑电路的基本概念组合逻辑电路的定义组合逻辑电路的特点2. 组合逻辑电路的分析方法逻辑函数的表示方法逻辑函数的化简方法逻辑电路的测试方法3. 组合逻辑电路的设计方法最小项和最大项的概念Karnaugh图的应用Quine-McCluskey法的步骤4. 常见的组合逻辑电路模块编码器译码器多路选择器算术逻辑单元5. 组合逻辑电路的应用实例数字电路的设计计算机组成原理通信系统三、教学方法1. 讲授法：讲解组合逻辑电路的基本概念、分析和设计方法2. 案例分析法：分析常见的组合逻辑电路模块及其应用3. 实验法：动手搭建组合逻辑电路，培养学生的实践能力4. 小组讨论法：分组设计简单的组合逻辑电路，培养学生的团队协作精神四、教学准备1. 教学课件：制作组合逻辑电路的相关课件，便于学生理解和掌握2. 实验器材：准备组合逻辑电路实验所需的器材，如逻辑门、芯片、导线等3. 编程软件：安装组合逻辑电路仿真软件，如Multisim、Proteus等五、教学评价1. 课堂表现：评估学生在课堂上的积极参与程度、提问回答等情况2. 实验报告：评估学生在实验过程中的动手能力和创新能力3. 课程设计：评估学生在课程设计中的综合运用能力和团队协作精神4. 期末考试：设置相关试题，评估学生对组合逻辑电路知识的掌握程度六、教学安排1. 课时：共计32课时，包括16课时理论教学和16课时实验教学2. 教学计划：第1-8课时：讲解组合逻辑电路的基本概念和特点第9-16课时：讲解组合逻辑电路的分析方法和设计方法第17-24课时：实验教学，动手搭建组合逻辑电路第25-32课时：课程设计，分组设计简单的组合逻辑电路应用实例七、教学注意事项1. 关注学生的学习兴趣，通过实际应用实例激发学生的学习积极性2. 注重理论与实践相结合，培养学生的实际操作能力3. 鼓励学生提问和发表见解，提高学生的思考和分析能力4. 注重培养学生的团队协作精神，提高学生的沟通能力八、教学拓展1. 组合逻辑电路在数字电路中的应用2. 组合逻辑电路在计算机组成原理中的作用3. 组合逻辑电路在通信系统中的应用4. 组合逻辑电路在其他领域的应用前景九、教学反馈1. 定期收集学生对组合逻辑电路知识的学习反馈，了解学生的学习进度和需求2. 根据学生的反馈情况，及时调整教学方法和进度，提高教学效果3. 加强与学生的沟通交流，解答学生的疑问，提高学生的学习兴趣3. 对学生进行综合评价，鼓励优秀学生继续深造，提高自身能力4. 反思教学方法，不断提升教学质量，为今后的教学工作打下坚实基础。
