船舶电气设备复习题汇总船舶电气设备主要分为主电气设备和辅助电气设备两大类。
主电气设备包括主机配电系统、应急发电系统和动力配电系统，其作用是为船舶提供主要的电力供应和动力输出。
辅助电气设备包括船舶照明系统、船舶通信系统、船舶导航系统等，其作用是为船舶提供各种辅助电气服务。
2. 请简述船舶主机配电系统的工作原理及其在船舶中的重要性。
船舶主机配电系统的工作原理是将主机产生的电力通过变压器升压后，分配到船舶各个电气设备中。
主机配电系统在船舶中起到了至关重要的作用，它直接影响到船舶的动力输出和电力供应，是船舶电气设备中最重要的一部分。
3. 请列举船舶辅助电气设备的主要分类及作用。
船舶辅助电气设备主要包括船舶照明系统、船舶通信系统、船舶导航系统以及其他辅助设备。
其中，船舶照明系统主要用于为船舶提供照明服务；船舶通信系统主要用于船舶间的通信以及与陆地通信；船舶导航系统主要用于辅助航行和定位。
4. 请简述船舶电气设备的维护保养方法及注意事项。
船舶电气设备的维护保养主要包括定期检查、清洁和润滑，以及定期进行设备的性能测试和故障排除。
在进行维护保养时，需要注意设备的工作环境和使用条件，防止因环境因素导致设备性能下降或故障。
另外，定期的维护保养可以延长设备的使用寿命，提高设备的可靠性和安全性。
5. 请简述船舶应急发电系统的作用及其工作原理。
船舶应急发电系统的作用是在主电源故障时，向关键设备供电，保证船舶的安全运行。
它通常由柴油发电机、蓄电池和自动切换设备组成。
当主电源故障时，自动切换设备会自动将电源切换到应急发电系统，保证关键设备的正常工作。
6. 请解释船舶动力配电系统的重要性以及其工作原理。
船舶动力配电系统负责将主机产生的电力传输至船舶的动力装置，例如电动机等。
通过变压器进行电压调整和分配，以满足动力装置的需求。
动力配电系统的工作原理是保证主机产生的电能以高效、可靠地传输到各个动力装置，以提供船舶的推进和动力需要。

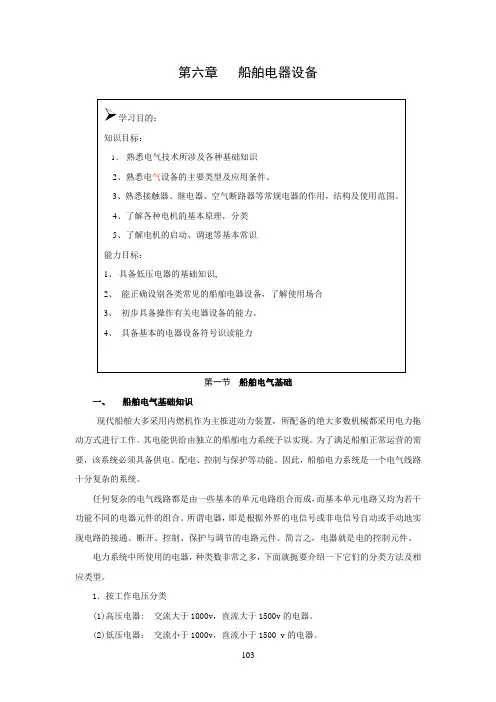

第六章船舶电器设备第一节船舶电气基础一、船舶电气基础知识现代船舶大多采用内燃机作为主推进动力装置，所配备的绝大多数机械都采用电力拖动方式进行工作。
其电能供给由独立的船舶电力系统予以实现。
为了满足船舶正常运营的需要，该系统必须具备供电、配电、控制与保护等功能。
因此，船舶电力系统是一个电气线路十分复杂的系统。
任何复杂的电气线路都是由一些基本的单元电路组合而成，而基本单元电路又均为若干功能不同的电器元件的组合。
所谓电器，即是根据外界的电信号或非电信号自动或手动地实现电路的接通、断开、控制、保护与调节的电路元件。
简言之，电器就是电的控制元件。
电力系统中所使用的电器，种类数非常之多，下面就扼要介绍一下它们的分类方法及相应类型。
1．按工作电压分类(1)高压电器: 交流大于1000v，直流大于1500v的电器。
(2)低压电器：交流小于1000v，直流小于1500 v的电器。
2．按用途分类(1)控制电器：用于各种电气传动系统中，对电路及系统进行控制的电器。
如接触器，各种控制继电器。
(2)保护电器：用于电气系统中，对发电机电网与用电设备进行保护的电器。
如：熔断器、热继电器等。
(3)主令电器：在电器控制系统中，发出指令，改变系统工作状态的电器。
如：按钮、主令控制器等。
(4)执行电器：接受电信号以实现某种功能或完成某种动作的电器。
如：电磁铁、制动器等。
3．按动作方式分类(1)手动控制电器：依靠人工操作进行动作而执行指令的电器。
如：按钮、转换开关等。
(2)自动控制电器：能够感受电或非电信号，自动动作而执行指令的电器。
如：接触器、继电器等。
4．按执行元件分类(1)有触点电器：通过触头的接触与分离而通断电路的电器。
如：刀开关、继电器等。
(2)无触点电器：通过电子电路发出检测信号而实现(执行相应指令或通断电路)功能的电器。
如接近开关、晶体管式时间继电器等。
二、船舶电气系统基本参数及特殊要求1、电制船舶电力系统的基本参数是指电流种类(电制)、额定电压和额定频率的等级。
船舶动力装置的组成船舶动力装置是为保证船舶正常营运而设置的动力设备，是为船舶提供各种能量和使用这些能量，以保证船舶正常航行，人员正常生活，完成各种作业。
船舶动力装置是各种能量的产生、传递、消耗的全部机械、设备，它是船舶的一个重要组成部分。
船舶动力装置包括三个主要部分：主动力装置、辅助动力装置、其他辅机和设备。
主动力装置，又称推进装置，是为船舶提供推进动力，保证船舶以一定速度巡航的各种机械设备，包括主机及其附属设备，是全船的心脏。
主动力装置包括主机、传动设备、轴系、推进器等。
当启动主机，即可驱动传动设备和轴系，使推进器工作。
当推进器，通常是螺旋桨，在水中旋转时就能使船舶前进或后退。
主动力装置以主机类型命名，主要有蒸汽机、汽轮机、柴油机、燃气轮机和核动力装置等五类。
现代运输船舶的主机以柴油机为主，在数量上占绝对优势。
蒸汽机曾经在船舶发展史上起过重要作用，但已经几乎全被淘汰。
汽轮机在大功率船上长期占有优势，但也日益为柴油机所取代。
燃气轮机和核动力装置仅为少数船舶所试用，尚未得到推广。
为满足军用舰艇的需要，将蒸汽、柴油、燃气三种动力联合加以采用，作为船舶的推进装置成为联合动力装置。
联合动力装置的型式有蒸燃联合、柴燃联合、燃燃联合等。
这几种联合动力装置在商船上应用极少。
此外还有一种联合动力装置型式——电力推进装置。
这种装置是船舶柴油机驱动发电机将电力产生并提供给船舶电站。
核动力以反应堆代替普通燃料来产生蒸汽的汽轮机装置。
反应堆中核裂变产生的大能量，被不断循环的冷却水吸收，后者又通过蒸汽发生器将热量传给第二个回路中的水，使之变为蒸汽后到汽轮机中作功。
核动力装置主要用于大型军舰和潜艇。
1959年美国在客货船“萨凡那”号上试用功率20000马力核动力装置成功；1960年苏联在破冰船“列宁”号上采用核动力装置，功率44000马力。
此后，联邦德国和日本也分别建造了核动力商船。
这些船在试航一段时间后，出于法律和民意上的原因停驶。
船舶电力系统的组成一、船舶电力系统的组成船舶电源装置、船舶配电装置、船舶电力网、负载、控制电器、电工测量用仪器、仪表典型船舶电力系统简图1. 船舶电源装置将机械能、化学能等能源转变为电能的装置。
船舶电源主要是指发电机和蓄电池。
2. 配电装置•对电源即发电机发出的电能、电力网和电力负载进行保护，分配，转换，控制和检测的装置。
•根据供电范围和对象的不同可分为主配电板、应急配电板、动力分配电板、照明分配电板和蓄电池充放电板等。
3. 船舶电力网是全船电缆电线的总称，作用是将各种电源与负载按一定关系连接起来。
根据其所接负载的性质，可分为动力电网、低压电网、照明电网、应急电网和小应急电网等。
4. 负载:用电设备，按系统可分为以下几类：①动力装置用辅机：滑油泵、海水冷却泵、淡水泵、鼓风机等。
②甲板机械：锚机、绞缆机、舵机、起货机、舷梯机和起艇机等。
③舱室辅机：生活用水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等。
⑤冷藏通风：空调装置、伙食冷库等用的辅机和通风机等。
⑥厨房设备：电灶、电烤炉等厨房机械用辅机和电茶炉等。
⑦照明设备：机舱照明、住舱照明、甲板照明等照明设备，还包括航行灯、信号灯以及电风扇等。
⑧弱电设备：无线电通信、导航和船内通信设备等。
⑨自动化设备及其他：自动化装置、蓄电池充放电设备、冷藏集装箱和艏侧推装置、电力推进船舶或特种工程船舶使用的推进电动机、生产机械和专用设备等。
5. 控制电器主要有各种类型的控制箱、接触器、继电器、各种控制器和主令电器等。
6. 电工测量用仪器、仪表船舶上常用的电工测量仪表有万用表、兆欧表、钳形电流表、交（直）流电压表、电流表、功率表、功率因数表、频率表、交流并车屏上的整步表、平时用于检修的直流稳压电源和自耦变压器、示波器等。
二、船舶电力系统的基本参数1. 电流种类(电制) ：几乎所有大中型船舶均采用交流电力系统。
2. 额定电压等级：世界各国对电压等级的选用与本国陆上电制参数一致，使船舶电气设备具有通用性。
船舶电气设备的结构和原理一、引言船舶电气设备是指用于船舶上的各种电气设备和系统，包括发电机、电动机、电气控制系统等。
它们在船舶的正常运行中起着至关重要的作用。
本文将从船舶电气设备的结构和原理两个方面进行阐述。
二、船舶电气设备的结构船舶电气设备的结构主要包括以下几个方面：1. 发电机组：发电机组是船舶电气系统的核心部件之一，用于产生电能以满足船舶上各种电气设备的供电需求。
发电机组通常由柴油发动机和发电机两部分组成，柴油发动机提供动力驱动发电机，发电机则将机械能转化为电能。
2. 电动机：电动机在船舶上广泛应用于推进系统、泵站系统、舵机系统等。
电动机的工作原理是利用电流通过电磁感应产生的磁力作用于定子和转子之间，从而实现机械能转化。
3. 电气控制系统：电气控制系统用于控制和保护船舶电气设备的正常运行。
它包括电气控制柜、开关设备、保护装置等。
电气控制系统可以实现对电气设备的启停、调速、保护等功能，确保船舶电气设备的安全可靠运行。
4. 电力配电系统：电力配电系统用于将发电机组产生的电能输送到船舶上各个电气设备。
它包括主配电板、分配电板、电缆、插座等。
电力配电系统需要合理布置电缆线路，确保电能能够有效地传输到各个电气设备。
三、船舶电气设备的原理船舶电气设备的工作原理主要涉及以下几个方面：1. 发电机工作原理：发电机的工作原理是利用电磁感应现象，通过转子和定子之间磁场的相互作用，将机械能转化为电能。
当转子在磁场中旋转时，导电线圈中会产生感应电动势，从而产生电流。
2. 电动机工作原理：电动机的工作原理是利用电流通过电磁感应产生的磁力作用于定子和转子之间，从而实现机械能转化。
当电流通过定子线圈时，会产生旋转磁场，磁场与转子磁极相互作用，使转子转动。
3. 控制系统工作原理：电气控制系统通过电气信号控制船舶电气设备的启停、调速、保护等功能。
具体实现方式包括使用继电器、开关、保护装置等。
控制系统可以根据需要进行自动控制或手动控制，以实现电气设备的有效控制和保护。
一、船舶动力装置的组成现在的船舶动力装置主要由推进装置、辅助装置、管路系统、甲板机械、防污染设备和自动化设备等六部分组成。
1．推进装置推进装置是指发出一定功率、经传动设备和轴系带动螺旋桨，推动船舶并保证一定航速航行的设备。
它是船舶动力装置中最重要的组成部分，包括：（1）主机。
主机是指提供推动船舶航行动力的机械。
如柴油机、汽轮机、燃气轮机等。
（2）传动设备。
传动设备的功用是隔开或接通主机传递给传动轴和推进器的功率；同时还可使后者达到减速、反向或减振的目的。
其设备包括离合器、减速齿轮箱和联轴器等。
（3）轴系。
轴系是用来将主机的功率传递给推进器。
它包括传动轴、轴承和密封件等。
（4）推进器。
推进器是能量转换设备，它是将主机发出的能量转换成船舶推力的设备。
它包括螺旋桨、喷水推进器、电磁推进器等。
2．辅助装置辅助装置是指提供除推进船舶运动所需能量以外，用以保证船舶航行和生活需要的其他各种能量的设备。
主要包括：（1）船舶电站。
（2）辅锅炉装置。
（3）压缩空气系统。
3．管路系统管路系统是用来连接各种机械设备，并输送相关流体的管系。
由各种阀件、管路、泵、滤器、热交换器等组成，它包括：（1）动力系统。
为推进装置和辅助装置服务的管路系统。
主要包括燃油系统、滑油系统、海淡水冷却系统、蒸汽系统和压缩空气系统等。
（2）辅助系统。
为船舶平衡、稳性、人员生活和安全服务的管路系统。
主要包括压载系统、舱底水系统、消防系统、日用海/淡水系统、通风系统、空调系统和冷藏系统等。
4．甲板机械为保证船舶航向、停泊、装卸货物所设置的机械设备。
它主要包括：舵机、锚机、绞缆机、起货机、开/管舱盖机械、吊艇机及舷梯升降机等。
5．防污染设备用来处理船上的含油污水、生活污水、油泥及各种垃圾的设备。
它包括油水分离装置（附设有排油监控设备）、生活污水处理装置及焚烧炉等。
6．自动化设备为改善船员工作条件、减轻劳动强度和维护工作量、提高工作效率以及减少人为操作失误所设置的设备。
船舶电器知识点总结一、船舶电器基础知识1. 电气知识船舶电器的工作原理基于电气知识，船员需要掌握电流、电压、电阻、功率等基本概念，以便理解船舶电器设备的工作原理和故障排除过程。
2. 电气安全知识船舶电器设备工作过程中存在着一定的安全风险，船员需要掌握电气安全知识，了解如何正确使用各种电器设备，并且要学会在出现故障时做出正确的处理和应急措施。
3. 船舶电气设备船舶电气设备包括发电机、变压器、配电盘、电缆、电动机、电动工具等，船员应了解各种设备的特点和工作原理，掌握基本的操作和维护知识。
4. 电气图纸船舶电器系统的设计和安装都离不开电气图纸，船员需要学会阅读和理解电气图纸，以便在维护和维修时能够准确地定位和解决问题。
二、船舶电路系统1. 船舶电路分类船舶电路系统主要分为配电系统、照明系统、动力系统、控制系统等，船员需要了解各种电路系统的特点和工作原理。
2. 电气负荷计算船员需要根据船舶的电气设备和工作负荷情况，进行电气负荷计算，以确保发电机和配电系统的稳定运行。
3. 电气保护装置船舶电路系统中配备有各种电气保护装置，如过载保护、短路保护、漏电保护等，船员需要了解各种保护装置的作用和调试方法。
4. 船舶电气设备维护船员需要定期检查和维护船舶电气设备，及时发现和排除故障，确保电气设备的正常运行。
三、船舶通信系统1. 船舶通信设备船舶通信系统包括VHF无线电、无线电导航设备、卫星通信设备等，船员需要了解各种通信设备的使用方法和操作程序。
2. 通信频率和信道船员需要掌握各种通信频率和信道的使用规定，了解在不同情况下应该选择何种通信方式，并能够正确地进行通信操作。
3. 通信术语和规范船员需要掌握通信术语和规范，确保与其他船舶和岸上机构的通信能够顺利进行，并且符合国际通信规范。
4. 紧急通信和救援船员需要了解紧急通信和救援的程序和方法，确保在遇到紧急情况时能够迅速有效地进行通信和求救。
四、船舶导航系统1. 船舶导航设备船舶导航系统包括雷达、GPS、声纳、陀螺仪等设备，船员需要了解各种导航设备的使用方法和原理，保证船舶安全航行。
