第一章总则第一条为确保船舶电气设备的安全运行,预防电气事故的发生,保障船舶、人员和财产的安全,特制定本制度。
第二条本制度适用于公司所有船舶的电气设备及其操作、维护、检修等工作。
第三条公司应建立健全电气安全管理体系,明确各级人员的电气安全职责,加强电气安全管理,提高电气安全水平。
第二章电气安全管理职责第四条公司总经理负责公司电气安全工作的全面领导,确保电气安全管理制度的有效实施。
第五条船舶船长为船舶电气安全第一责任人,负责船舶电气设备的安全运行和电气安全管理。
第六条船舶电气工程师负责船舶电气设备的操作、维护、检修等工作,确保电气设备符合安全技术要求。
第七条船舶轮机长协助船长负责船舶电气设备的运行管理,确保电气设备安全、稳定运行。
第八条船员应接受电气安全培训,了解电气安全知识和操作规程,提高电气安全意识。
第三章电气设备管理第九条船舶电气设备应定期进行检修、保养,确保设备处于良好状态。
第十条电气设备检修、保养应按照国家相关标准和船舶制造厂家的要求进行。
第十一条电气设备检修、保养记录应完整、准确,便于查阅。
第十二条电气设备更换、改造应经船长和电气工程师同意,并报公司审批。
第四章电气操作与维护第十三条船舶电气操作人员应持证上岗,熟悉电气设备的操作规程和安全注意事项。
第十四条船舶电气操作人员应严格遵守操作规程,确保电气设备安全运行。
第十五条船舶电气设备操作人员应定期对电气设备进行检查、维护,发现问题及时上报。
第十六条船舶电气设备操作人员应做好电气设备的运行记录,记录内容应真实、完整。
第五章电气事故处理第十七条船舶发生电气事故时,应立即启动应急预案,采取有效措施,防止事故扩大。
第十八条船长应组织调查事故原因,分析事故教训,提出整改措施。
第十九条电气事故调查报告应报公司备案,并按要求进行统计分析。
第六章培训与考核第二十条公司应定期组织电气安全培训,提高船员电气安全意识和操作技能。
第二十一条船员应参加电气安全培训,考核合格后方可上岗。
《船舶电气设备及系统》课程教案
第29页总41页
《船舶电气设备及系统》课程教案
第30页总41页
《船舶电气设备及系统》课程教案
第31页总41页
《船舶电气设备及系统》课程教案
第32页总41页
《船舶电气设备及系统》课程教案
第33页总41页
《船舶电气设备及系统》课程教案
第34页总41页
《船舶电气设备及系统》课程教案
第35页总41页
《船舶电气设备及系统》课程教案
第36页总41页
《船舶电气设备及系统》课程教案
第37页总41页
《船舶电气设备及系统》课程教案
第38页总41页
《船舶电气设备及系统》课程教案
第39页总41页。
第十三章船舶辅锅炉装置第一节锅炉的性能参数和结构(4星)知识点1:锅炉的性能参数(5星)知识点2:燃油锅炉主要结构类型和特点(4星)知识点3:废气锅炉的主要结构类型和特点(1星)知识点4:燃油锅炉和废气锅炉的联系方法(3星)知识点5:水位计(3星)知识点6:安全阀第二节锅炉的燃油设备和燃油系统(5星)知识点1:喷油器(4星)知识点2:配风器(1星)知识点3:电点火器及火焰感受器(2星)知识点4:燃油器的管理(3星)知识点5:燃油系统的组成及其工作(4星)知识点6:燃油燃烧的过程及保证燃烧质量的条件第三节锅炉汽水系统及其管理(5星)知识点1:汽、水系统的组成和管理第四节锅炉的管理(3星)知识点1:锅炉自动控制的主要要求(4星)知识点2:点火前准备和点火升汽注意事项(4星)知识点3:运行和停用的注意事项(5星)知识点4:锅炉水质化验与处理(2星)知识点5:锅炉长期停用时的保养(5星)知识点6:锅炉的清洗第一节锅炉的性能参数和结构知识点1:锅炉的性能参数1.蒸发量--每小时产生的蒸汽量(t/h或kg/h)。
锅炉标注的额定蒸发量是指在额定工况下连续运行能保证的最大蒸发量。
额定工况对燃油锅炉来说是指额定蒸汽工作压力和温度、规定的锅炉效率和给水温度;额定工况对废气锅炉是指额定烟气流量和进、出口温度。
2.蒸汽压力和温度。
锅炉标注的是名义蒸汽压力,运行时的实际汽压可以适当超过它,但不能超过锅炉设计压力。
试验压力为设计压力的150%。
锅炉供应饱和蒸汽时,蒸汽温度就是蒸汽压力所对应的饱和蒸汽温度;当供应过热蒸汽时,蒸汽温度是指过热器出口处的过热蒸汽温度。
3.效率--从给水变为蒸汽所得到的热量与供给锅炉的热量之比。
锅炉的各种热损失包括:(1)排烟热损失--排烟所带走的热量损失。
这是锅炉最大的一项热损失,其值取决于排烟的数量和温度。
(2)气体不完全燃烧热损失(亦称化学不完全燃烧热损失)--烟气中未能完全燃烧的CO、CH4、H2等气体未能发出的热量。
第一章船舶常用电器第二章船舶电力拖动基本控制第三章船舶重要辅机的自动控制第四章甲板机械的电力拖动及自动控制第五章船舶舵机的电力拖动及自动控制第六章船舶电力系统第七章船舶同步发电机参数调节及运行控制第八章船舶电站自动化第九章船舶照明与通讯第十章机舱集中监视与报警系统第十一章船舶安全用电和安全管理第十二章船舶电气管理职责第一章船舶常用电器§1-1 电器基本知识现代商船大多采用内燃机作为主推进动力装置,所配备的绝大多数机械都采用电力拖动方式进行工作。
其电能供给由独立的船舶电力系统予以实现。
为了满足船舶正常运营的需要,该系统必须具备供电、配电、控制与保护等功能。
因此,船舶电力系统是一个电气线路十分复杂的系统。
任何复杂的电气线路都是由一些基本的单元电路组合而成,而基本单元电路又均为若干功能不同的电器元件的组合。
所以,了解各类电器元件的结构、功能及工作原理,是掌握一个控制线路乃至一个系统工作原理的必然要求。
所谓电器,即是根据外界的电信号或非电信号自动或手动地实现电路的接通、断开、控制、保护与调节的电路元件。
简言之,电器就是电的控制元件。
电力系统中所使用的电器,种类、数目非常之多,下面就扼要介绍一下它们的分类方法及相应类型。
1.按工作电压分类1)高压电器交流大于1200V,直流大于1500V的电器。
2)低压电器交流小于1200V,直流小于1500V的电器。
船舶电力系统中常用电器均为低压电器。
2.按用途分类1)控制电器用于各种电气传动系统中,对电路及系统进行控制的电器。
如接触器,各种控制继电器等。
2)保护电器用于电力系统中,对发电机电网与用电设备进行保护的电器。
如:熔断器、热继电器等。
3)主令电器在电器控制系统中,发出指令,改变系统工作状态的电器。
如:按钮、主令控制器等。
4)执行电器接受电信号以实现某种功能或完成某种动作的电器。
如:电磁铁、制动器等。
3.按动作方式分类1)手动控制电器依靠人工操作进行动作而执行指令的电器。
第十三章柴油机的运行管理与应急处理126第一节柴油机的运行管理48考点1:柴油机的备车、启动和启动操纵27备车通常是指在开航前使船舶动力装置及相关设备处于随时运行状态,准备执行驾驶台发出的指令。
机动操纵是指船舶在开航后(至定速前)或抵达锚地和港口前(自接到驾驶台的通知和第一个车令后到完车)的各种操纵主机的过程。
1.开航前备车在换向和启动过程中,应注意观察换向装置、启动装置、调速器及油量调节机构等动作是否灵活、正常。
同时注意各缸发火是否正常和主机运转是否有不正常声响。
试车结果若发现不正常情况,应及时查明原因予以消除。
对于直流扫气的二冲程柴油机、还应检查气阀机构等运动部件的工作状态是否正常。
试车完毕后,车钟回令手柄停在停车位置,此时船舶可随时起航,机电设备应始终处在当值轮机员的监管之下,轮机员不应远离操纵台,并与驾驶台保持联系。
如果主机采用驾控方式,将遥控旋钮转至“驾控”位置。
2.机动操纵时的管理船舶在进出港、靠离码头时运动状态变化比较频繁,船舶动力装置必须保证船舶运动状态变化时,船舶动力装置有效并安全运行。
当值轮机员应严格准确地执行车令,正确操纵和管理主机。
(1)机动操纵时的操作当机舱接到驾驶台机动操纵的指令时,轮机部立即备车:①主机按规定的换油程序换用轻质燃油,应避免油温突变损坏供油设备。
②机动操纵时应保证供电,必要时增开发电机,满足高负荷和冲击负荷的需求。
③空气瓶应随时补足,并保证汽笛用气。
④当值轮机员必须集中精力,使各运转设备的主要参数在规定的范围内,必要时进行适当调整。
(2)机动操纵时的安全事项①主机启动操作时,应尽量做到一次启动成功,油门不能给得过大,防止柴油机发生冷爆、损伤机件和增加不必要的磨损。
②在船舶起航和加速过程中,不应加速太快,以防柴油机热负荷、机械负荷过大。
③应快速越过转速禁区,防止机器发生剧烈振动。
④在进行倒车操纵时,应控制油门,避免主机超负荷。
(3)机动操纵管理①机动操纵所设定的车速应当是:机动操纵转速或港速或系泊试验转速。

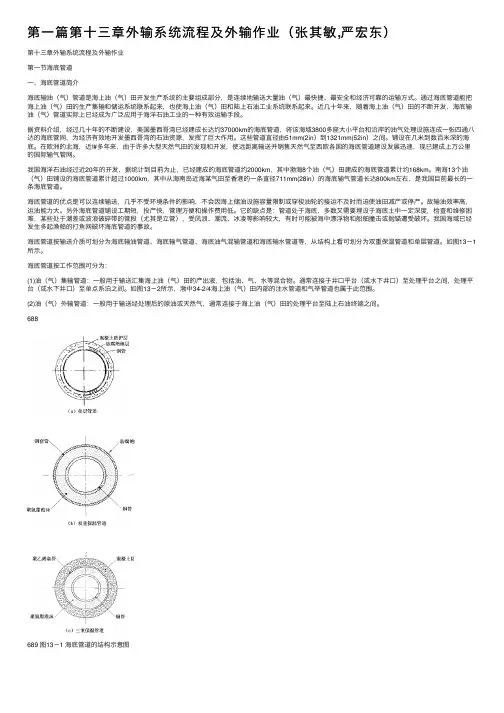

第⼀篇第⼗三章外输系统流程及外输作业(张其敏,严宏东)第⼗三章外输系统流程及外输作业第⼀节海底管道⼀、海底管道简介海底输油(⽓)管道是海上油(⽓)⽥开发⽣产系统的主要组成部分,是连续地输送⼤量油(⽓)最快捷、最安全和经济可靠的运输⽅式。
通过海底管道能把海上油(⽓)⽥的⽣产集输和储运系统联系起来,也使海上油(⽓)⽥和陆上⽯油⼯业系统联系起来。
近⼏⼗年来,随着海上油(⽓)⽥的不断开发,海底输油(⽓)管道实际上已经成为⼴泛应⽤于海洋⽯油⼯业的⼀种有效运输⼿段。
据资料介绍,经过⼏⼗年的不断建设,美国墨西哥湾已经建成长达约37000km的海底管道,将该海域3800多座⼤⼩平台和沿岸的油⽓处理设施连成⼀张四通⼋达的海底管⽹,为经济有效地开发墨西哥湾的⽯油资源,发挥了巨⼤作⽤。
这些管道直径由51mm(2in)到1321mm(52in)之间。
铺设在⼏⽶到数百⽶深的海底。
在欧洲的北海,近!#多年来,由于许多⼤型天然⽓⽥的发现和开发,使远距离输送并销售天然⽓⾄西欧各国的海底管道建设发展迅速,现已建成上万公⾥的国际输⽓管⽹。
我国海洋⽯油经过近20年的开发,据统计到⽬前为⽌,已经建成的海底管道约2000km,其中渤海8个油(⽓)⽥建成的海底管道累计约168km。
南海13个油(⽓)⽥铺设的海底管道累计超过1000km,其中从海南岛近海某⽓⽥⾄⾹港的⼀条直径711mm(28in)的海底输⽓管道长达800km左右,是我国⽬前最长的⼀条海底管道。
海底管道的优点是可以连续输送,⼏乎不受环境条件的影响,不会因海上储油设施容量限制或穿梭油轮的接运不及时⽽迫使油⽥减产或停产。
故输油效率⾼,运油能⼒⼤。
另外海底管道铺设⼯期短,投产快,管理⽅便和操作费⽤低。
它的缺点是:管道处于海底,多数⼜需要埋设于海底⼟中⼀定深度,检查和维修困难,某些处于潮差或波浪破碎带的管段(尤其是⽴管),受风浪、潮流、冰凌等影响较⼤,有时可能被海中漂浮物和船舶撞击或抛锚遭受破坏。
第十三章船舶电网船舶电网:把全船的电缆和电线构成的整个传输线路称之。
§13-1 船舶电网的线制和分类一次网络:发电机→主配电板→负载为一次电络二次网络:控制线路为二次网络一、船舶电网的分类根据供电电源不同可分:1、主电网:由主配电板供电的那部分电网称为主电网。
包括动力网和照明网动力网:向全船动力负载及大功率电设备等供电照明网:由照明变压器经主配电板中照明负载屏向全船正常照明包括航行灯,小功率电机等供电。
2、应急电网:由应急配电板向船上需应急供电的负载供电的网络。
3、小应急电网:由蓄电池提供给临时应急照明的电网。
4、弱电电网:向全船无线通信设备,各种助航设备,船内通信设备(如电话、广播等)以及信号、报警系统供电的网络。
二、船舶电网的结构方式1、发射式2、树杆式3、环状式1)状式图13-1-1(a)特点:①电缆的总长度较小,②主配电板主开关少。
缺点:当馈线发生故障时,由该线馈电区域就停电,可靠性差。
2)环形式:图13-1-1(b)主馈电线为一环形的闭合回路,负载电缆分别从主馈电线路上的分线盒引出,这种称为环状结线方式。
特点:①可靠性高;②电压损失和功率损耗较小;③维修保养较复杂;④造价较高一般客船、军舰等采用之。
2、主要负载的供电方式(1)由主配电板直接供电;(2)由双路供电;(3)采用自动卸载装置;(4)采用分段汇流排供电。
3、主电网与应急电网的连接方式采用中间联络线和联络开关采用互锁方式,当主配电板失电,联络开关自动失压跳闸,由应急发电机供电。
当主配电板有电时,应急发电机的开关自动跳闸,而联络开关自动合闸,应急配电板由主配电板供电。
三、船舶电网的线制1、三相三线绝缘系统由于中性点与地绝缘,当系统发生单相接地时,不会影响三相电压之间的对称关系,系统仍可短时工作。
特点:①绝缘性能相对较好;②安全可靠。
但发生一相接地之后,其它相对地电压升高为线电线。
2、中性点接地的三相四线系统特点:照明和动力直接由发电机供电,不需变压器,当发生单相接地,就发生单相短路,保护装置动作,可见,单相接地故障易找,但照明系统单相接地故障多,易造成停电,所以,供电可靠性低,安全性差。
第十三章油船洗舱第一节概述一、概述洗舱介质喷射洗舱:泵————————→洗舱机————————→油舱内壁。
加热器适当加热清洗残留物等洗舱包括水洗舱、清洗液洗舱和原油洗舱。
二、洗舱的目的和分类1.目的以原油、水或清洗液作为清洗剂,通过洗舱机喷射到舱内,清洗货油舱内表面及其构件的作业就是油船洗舱。
通过洗舱可以将舱内的油泥、沉淀物、铁锈以及其它残留物清除掉,以便:(1)油船换装高品质油种,达到适装货物。
——→提高营运效益和安全适装。
(2)向油船油舱内装载压载水。
——→减少和防止对海洋污染。
(3)控制油舱内沉积物的堆积,减少货油舱的腐蚀。
——→减少船体结构的腐蚀。
(4)为油船进坞、进厂修理或其它舱内作业做准备。
——→保证舱内作业安全。
水洗舱(Sea Water Washing):是油船上传统的洗舱方法。
它是以海水或在海水中添加一定比例洗涤剂的清洗液作为清洗剂,通过洗舱机喷射到舱内对油船进行清洗。
包括成品油船水洗、原油舱的水洗和原油洗舱后的水洗。
2. 分类:(1)按装油性质可分为:原油船洗舱、成品油船洗舱、食用油船洗舱。
(2)按采用的洗舱清洗剂可分为:原油洗舱、水洗舱(包括:用洁净的海水洗舱、用清洗液洗舱)。
(3)按洗舱要求来分:粗洗(同种货油或由高到低)、普洗(同类不同种货油)、精洗(不同类货油或由低到高)。
(4)按洗舱方式分:固定式洗舱、移动式洗舱、封闭式洗舱、开式洗舱。
第二节货油舱清洗系统的组成一、洗舱系统及其组成货油舱清洗系统一般由下列部分组成:1.供给水泵2.供移动式洗舱机伸入的甲板通口(巴氏孔)3.甲板水供给管路4.洗舱机移动式洗舱机固定式洗舱机5.洗舱水加热器6.扫舱泵或喷射泵扫舱泵7.与之相关的其它设备第三节洗舱类别和所需证书一、预洗舱检验注意:对液货舱进行检验,需进行舱气测定,确认无可燃气体、有毒气体、缺氧气体,否则应提前通风清除,达到人员下舱的条件,并使用防护用具。
二、船级证书1.级别证书每个周期内,船舶的每一个部分都要进行检验,如船舶结构、液货舱等需要通过检验。
