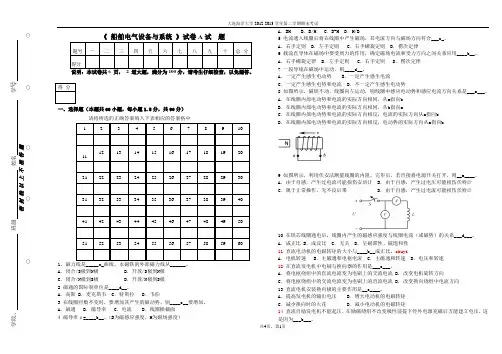

院、 班级 姓名 学号密 封 线 以 上 不 准 答 题--------------------------------○----------------------------------○---------------------------○--------------------------------○----------------------------○- ---------------------------《 船舶电气设备与系统 》试卷A 试 题题号一二三四五六七八九十总 分得分说明：本试卷共6 页， 2 道大题，满分为100分，请考生仔细检查，以免漏答。
得 分一、选择题（本题共60小题，每小题1.5分，共90分）请将所选的正确答案填入下表相应的答案格中 1 2 3 4 5 6 7 8 9 1011 1213 14 15 16 17 18 19 2021 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 601、磁力线是_____c_曲线，永磁铁的外部磁力线从______。
A ．闭合/S 极到N 极 B ．开放/S 极到N 极 C ．闭合/N 极到S 极 D ．开放/N 极到S 极 2 磁通的国际制单位是____d__。
A ．高斯B ．麦克斯韦C ．特斯拉D ．韦伯3 在线圈匝数不变时，要增加其产生的磁动势，则____c__要增加。
A ．磁通 B ．磁导率 C ．电流 D ．线圈横截面4 磁导率μ=____b__。
（B 为磁感应强度，H 为磁场强度）A ．BHB ．B/HC ．B-HD ．H/B5 电流通入线圈后将在线圈中产生磁场，其电流方向与磁场方向符合___c_。
A ．右手定则 B ．左手定则 C ．右手螺旋定则 D ．楞次定律6 载流直导体在磁场中要受到力的作用，确定磁场电流和受力方向之间关系应用____b__。

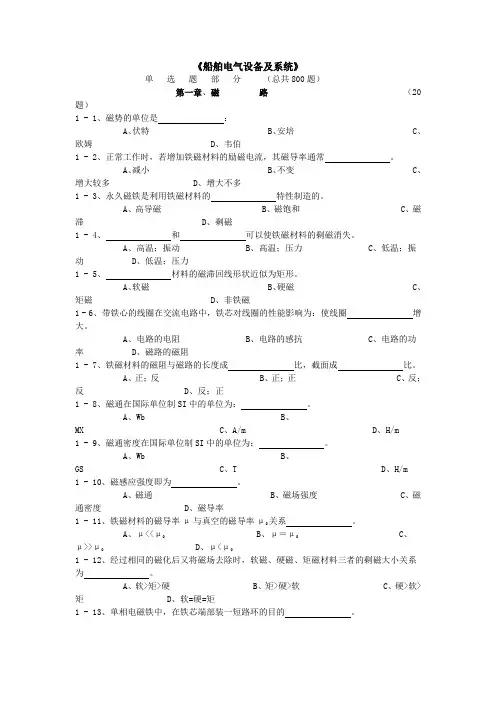

《船舶电气设备及系统》单选题部分（总共800题）第一章、磁路（20题）1 - 1、磁势的单位是：A、伏特B、安培C、欧姆D、韦伯1 - 2、正常工作时，若增加铁磁材料的励磁电流，其磁导率通常。
A、减小B、不变C、增大较多D、增大不多1 - 3、永久磁铁是利用铁磁材料的特性制造的。
A、高导磁B、磁饱和C、磁滞D、剩磁1 - 4、和可以使铁磁材料的剩磁消失。
A、高温；振动B、高温；压力C、低温；振动D、低温；压力1 - 5、材料的磁滞回线形状近似为矩形。
A、软磁B、硬磁C、矩磁D、非铁磁1 - 6、带铁心的线圈在交流电路中，铁芯对线圈的性能影响为：使线圈增大。
A、电路的电阻B、电路的感抗C、电路的功率D、磁路的磁阻1 - 7、铁磁材料的磁阻与磁路的长度成比，截面成比。
A、正；反B、正；正C、反；反D、反；正1 - 8、磁通在国际单位制SI中的单位为：。
A、WbB、MX C、A/m D、H/m1 - 9、磁通密度在国际单位制SI中的单位为：。
A、WbB、GS C、T D、H/m1 - 10、磁感应强度即为。
A、磁通B、磁场强度C、磁通密度D、磁导率1 - 11、铁磁材料的磁导率μ与真空的磁导率μ0关系。
A、μ<<μ0B、μ＝μ0C、μ>>μ0D、μ<μ01 - 12、经过相同的磁化后又将磁场去除时，软磁、硬磁、矩磁材料三者的剩磁大小关系为。
A、软>矩>硬B、矩>硬>软C、硬>软>矩D、软=硬=矩1 - 13、单相电磁铁中，在铁芯端部装一短路环的目的。
A、增加强度B、增加吸力C、消除振动D、消除剩磁1 - 14、交流电器的铁心通常采用硅钢片迭压而成，其目的是。
A、减小涡流损耗B、减小磁滞损耗C、增大剩磁 D、增大磁通量1 - 15、由于磁材料的损耗较小，交流电机、电器常用其作为铁心制作材料。
A、软；磁滞B、软；涡流C、硬；磁滞D、硬；涡流1 - 16、各种交流电机、电器通常在线圈中放有铁心，这是基于铁磁材料的特性。

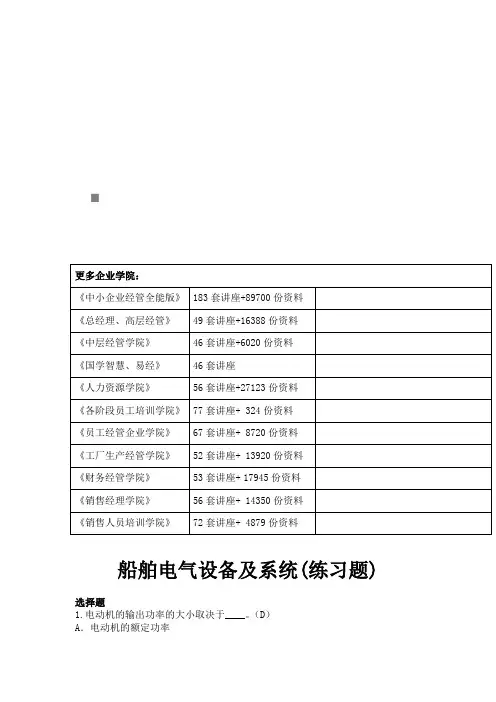

船舶电气设备及系统相关试题(doc 13页)更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料船舶电气设备及系统(练习题)选择题1.电动机的输出功率的大小取决于____。
（D）A．电动机的额定功率B．负载转矩C．电动机的转速D．电动机的转速及负载转矩2.直流发电机输出电压是从____两端输出的。
（B）A．换向器B．电刷C．励磁线圈D．都不是3.直流发电机中感应电势与____成比例。
（B）A．励磁电流B．主磁极磁通C．转子转速D．转子转速与主磁极磁通的乘积4.并励直流电动机可通过____使其反转。
（B）A．该变电源电压极性B．改变电枢绕组两端电压极性C．同时改变励磁电流及电枢电流的方向D．改变负载转矩的方向5.直流电动机通常用____方法启动。
（B）A．直接起动B．电枢回路串电阻C．励磁回路串电阻D．空载启动6.____式直流电动机当负载转矩增大时，转速降最大（C）A．他励B．并励C. 串励D. 复励7.直流电动机电枢绕组中的电流是____。
（B）A．直流B．交流C．脉动D．恒定8.并励直流电动机轴上负载转矩增大时，转速____。
（B）A．恒定不变B．略有下降C．大大下降D．略有上升9.电动机的额定功率是指额定运行时____。
（B）A．消耗的电功率B．轴上输出的机械功率C．电压与电流的乘积D．输入，输出功率的平均值10.直流发电机额定功率是指其额定运行时____。

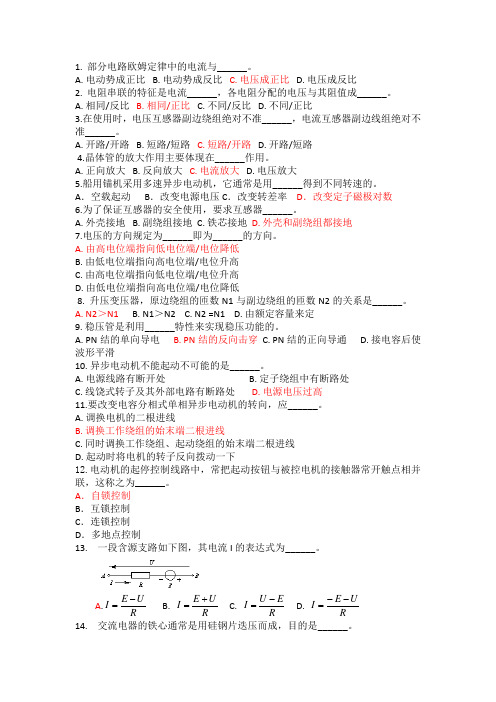

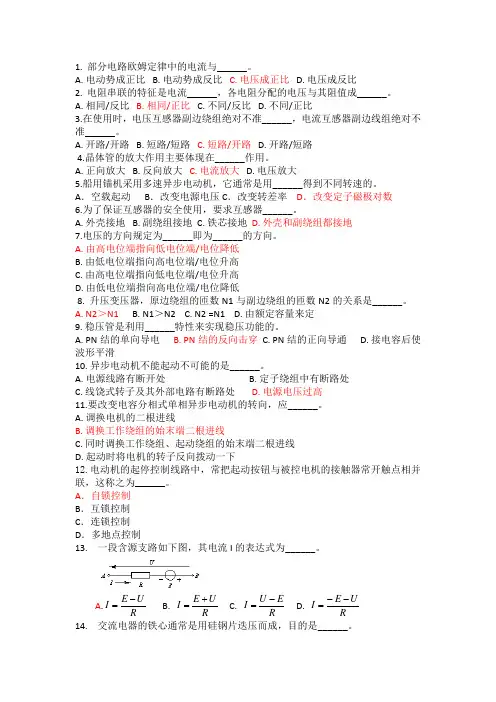

1. 部分电路欧姆定律中的电流与______。
A. 电动势成正比B. 电动势成反比C. 电压成正比D. 电压成反比2. 电阻串联的特征是电流______，各电阻分配的电压与其阻值成______。
A. 相同/反比B. 相同/正比C. 不同/反比D. 不同/正比3.在使用时，电压互感器副边绕组绝对不准______，电流互感器副边线组绝对不准______。
A. 开路/开路B. 短路/短路C. 短路/开路D. 开路/短路4.晶体管的放大作用主要体现在______作用。
A. 正向放大B. 反向放大C. 电流放大D. 电压放大5.船用锚机采用多速异步电动机，它通常是用______得到不同转速的。
A．空载起动 B．改变电源电压 C．改变转差率D．改变定子磁极对数6.为了保证互感器的安全使用，要求互感器______。
A. 外壳接地B. 副绕组接地C. 铁芯接地D. 外壳和副绕组都接地7.电压的方向规定为______即为______的方向。
A. 由高电位端指向低电位端/电位降低B. 由低电位端指向高电位端/电位升高C. 由高电位端指向低电位端/电位升高D. 由低电位端指向高电位端/电位降低8. 升压变压器，原边绕组的匝数N1与副边绕组的匝数N2的关系是______。
A. N2＞N1B. N1＞N2C. N2 =N1D. 由额定容量来定9. 稳压管是利用______特性来实现稳压功能的。
A. PN结的单向导电B. PN结的反向击穿C. PN结的正向导通D. 接电容后使波形平滑10. 异步电动机不能起动不可能的是______。
A. 电源线路有断开处B. 定子绕组中有断路处C. 线饶式转子及其外部电路有断路处D. 电源电压过高11.要改变电容分相式单相异步电动机的转向，应______。
A. 调换电机的二根进线B. 调换工作绕组的始末端二根进线C. 同时调换工作绕组、起动绕组的始末端二根进线D. 起动时将电机的转子反向拨动一下12.电动机的起停控制线路中，常把起动按钮与被控电机的接触器常开触点相并联，这称之为______。
船舶电子电气员考试试卷及答案总分：100分题量：50题一、单选题（共50题，共100分）1.电机能耗制动可能发生在________的场合A.起货机上吊货物B.锚机抛锚C.电机停车时在定子绕组三个出线端中任选两个接在蓄电池的正负极D.三相异步电动机反转时改变电源的相序正确答案：C本题解析：暂无解析2.三相异步电动机能耗制动时，其其定子绕组产生的磁场是_______。
A.静止磁场B.圆形旋转磁场C.椭圆形旋转磁场D.脉动磁场正确答案：A本题解析：暂无解析3.电机再生制动可能发生在_______的场合。
A.起货机快速下放重物B.锚机快速收锚C.换气扇电机D.同步发电机失步时正确答案：A本题解析：暂无解析4.当异步电动机的转速大于旋转磁场的转速时，处于________状态。
A.再生制动B.能耗制动C.反接制动D.反转正确答案：A本题解析：暂无解析5.向电网反馈电能的电机制动方式称为_______。
A.能耗制动B.电控制动C.再生制动D.反接制动正确答案：C本题解析：暂无解析6.电动机用Y-D降压启动时，启动转矩只有用三角形联结直接启动转矩的________。
A.1/3B.2/3C.3/4D.1/2正确答案：A本题解析：暂无解析7.电动机用Y-D降压启动时，启动电流为直接采用三角形联结时启动电流的________。
A.1/3B.2/3C.3/4D.1/2正确答案：A本题解析：暂无解析8.软启动是通过控制串接于电源与被控电机之间的_______,使电机的输入电压从零开始以预设函数关系逐渐上升，直至起动结束才赋予电机全电压A.三相二极管B.三相场效应晶体管C.三相双极性晶体管D.三相反并联晶闸管的导通角正确答案：D本题解析：暂无解析9.用户有专用的变压器供电时，如电动机容量小于变压器容量的________时，允许电动机直接启动。
A.20B.10C.30D.40正确答案：A本题解析：暂无解析10.下列优点中________不是软启动的优点。

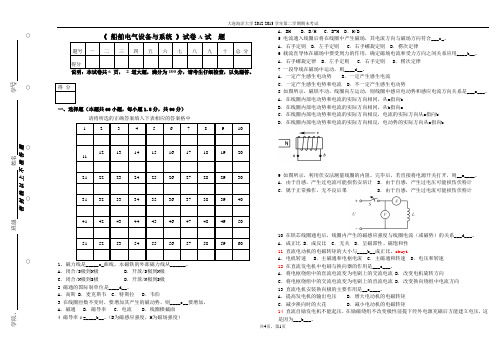

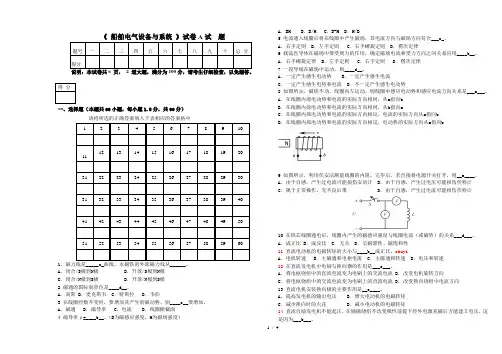

《 船舶电气设备与系统 》试卷A 试 题说明：本试卷共6 页， 2 道大题，满分为100分，请考生仔细检查，以免漏答。
一、选择题（本题共60小题，每小题1.5分，共90分）请将所选的正确答案填入下表相应的答案格中1、磁力线是_____c_曲线，永磁铁的外部磁力线从______。
A ．闭合/S 极到N 极 B ．开放/S 极到N 极 C ．闭合/N 极到S 极 D ．开放/N 极到S 极 2 磁通的国际制单位是____d__。
A ．高斯B ．麦克斯韦C ．特斯拉D ．韦伯3 在线圈匝数不变时，要增加其产生的磁动势，则____c__要增加。
A ．磁通 B ．磁导率 C ．电流 D ．线圈横截面4 磁导率μ=____b__。
（B 为磁感应强度，H 为磁场强度）A ．BHB ．B/HC ．B-HD ．H/B5 电流通入线圈后将在线圈中产生磁场，其电流方向与磁场方向符合___c_。
A ．右手定则 B ．左手定则 C ．右手螺旋定则 D ．楞次定律6 载流直导体在磁场中要受到力的作用，确定磁场电流和受力方向之间关系应用____b__。
A ．右手螺旋定律 B ．左手定则 C ．右手定则 D ．楞次定律7 一段导线在磁场中运动，则____d__。
A ．一定产生感生电动势B ．一定产生感生电流C ．一定产生感生电势和电流D ．不一定产生感生电动势8 如图所示，磁铁不动，线圈向左运动，则线圈中感应电动势和感应电流方向关系是___a___。
A ．在线圈内部电动势和电流的实际方向相同，从a 指向b B ．在线圈内部电动势和电流的实际方向相同，从b 指向aC ．在线圈内部电动势和电流的实际方向相反，电流的实际方向从a 指向bD ．在线圈内部电动势和电流的实际方向相反，电动势的实际方向从a 指向b9 如图所示，利用伏安法测量线圈的内阻。
完毕后，若直接将电源开关打开，则__a____。
A ．由于自感，产生过电流可能损伤安培计 B ．由于自感，产生过电压可能损伤伏特计 C ．属于正常操作，无不良后果 D ．由于自感，产生过电流可能损伤伏特计10 在铁芯线圈通电后，线圈内产生的磁感应强度与线圈电流（或磁势）的关系___d___。

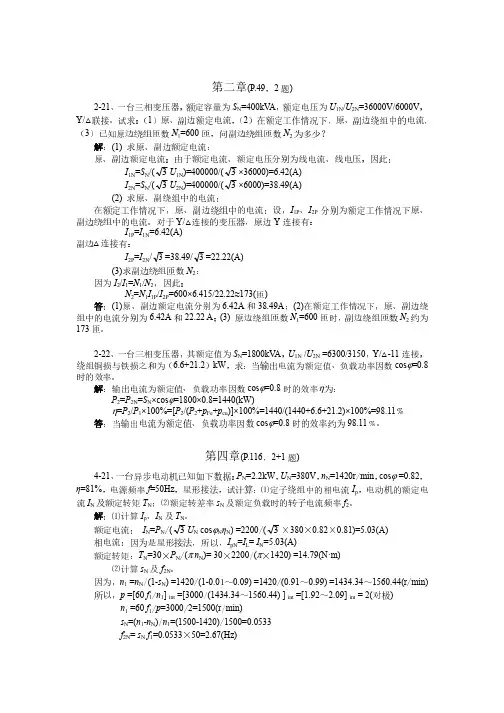

第二章(P.49，2题)2-21、一台三相变压器，额定容量为S N=400kV A，额定电压为U1N/U2N=36000V/6000V，Y/△联接。
试求：（1）原、副边额定电流，（2）在额定工作情况下，原、副边绕组中的电流，（3）已知原边绕组匝数N1=600匝，问副边绕组匝数N2为多少？解：(1) 求原、副边额定电流：原、副边额定电流：由于额定电流、额定电压分别为线电流、线电压，因此：I1N=S N/(3U1N)=400000/(3×36000)=6.42(A)I2N=S N/(3U2N)=400000/(3×6000)=38.49(A)(2) 求原、副绕组中的电流：在额定工作情况下，原、副边绕组中的电流：设，I1P、I2P分别为额定工作情况下原、副边绕组中的电流。
对于Y/△连接的变压器，原边Y连接有：I1P=I1N=6.42(A)副边△连接有：I2P=I2N/3=38.49/3=22.22(A)(3)求副边绕组匝数N2：因为I2/I1=N1/N2，因此：N2=N1I1P/I2P=600×6.415/22.22≈173(匝)答：(1)原、副边额定电流分别为6.42A和38.49A；(2)在额定工作情况下，原、副边绕组中的电流分别为6.42A和22.22 A；(3) 原边绕组匝数N1=600匝时，副边绕组匝数N2约为173匝。
2-22、一台三相变压器，其额定值为S N=1800kV A，U1N /U2N =6300/3150，Y/△-11连接，绕组铜损与铁损之和为（6.6+21.2）kW，求：当输出电流为额定值、负载功率因数cosϕ=0.8时的效率。
解：输出电流为额定值、负载功率因数cosϕ=0.8时的效率η为：P2=P2N=S N×cosϕ=1800×0.8=1440(kW)η=P2/P1×100%=[P2/(P2+p Fe+p cu)]×100%=1440/(1440+6.6+21.2)×100%=98.11﹪答：当输出电流为额定值、负载功率因数cosϕ=0.8时的效率约为98.11﹪。
船舶电气设备及系统(练习题)选择题1.电动机的输出功率的大小取决于____。
（D）A．电动机的额定功率B．负载转矩C．电动机的转速D．电动机的转速及负载转矩2.直流发电机输出电压是从____两端输出的。
（B）A．换向器B．电刷C．励磁线圈D．都不是3.直流发电机中感应电势与____成比例。
（B）A．励磁电流B．主磁极磁通C．转子转速D．转子转速与主磁极磁通的乘积4.并励直流电动机可通过____使其反转。
（B）A．该变电源电压极性B．改变电枢绕组两端电压极性C．同时改变励磁电流及电枢电流的方向D．改变负载转矩的方向5.直流电动机通常用____方法启动。
（B）A．直接起动B．电枢回路串电阻C．励磁回路串电阻D．空载启动6.____式直流电动机当负载转矩增大时，转速降最大（C）A．他励B．并励C.串励D. 复励7.直流电动机电枢绕组中的电流是____。
（B）A．直流B．交流C．脉动D．恒定8.并励直流电动机轴上负载转矩增大时，转速____。
（B）A．恒定不变B．略有下降C．大大下降D．略有上升9.电动机的额定功率是指额定运行时____。
（B）A．消耗的电功率B．轴上输出的机械功率C．电压与电流的乘积D．输入，输出功率的平均值10.直流发电机额定功率是指其额定运行时____。
（B）A．原动机输入给它的功率B．输出端电压与电流的乘积C．电磁转矩与转速的乘积D．感应电势与电枢电流的乘积11.并励直流电动机轻载运行时，若励磁绕组断开，会引起____。
（B）A．电动机停车B．电动机“飞车”C．转速达到理想空载转速D．转速不稳定12.并励直流电动机转速随电磁转矩的增大而____。
（B）A．增大B．减小C．不变D．不定13.变压器的铁芯用硅钢片叠成，是为了____。
（B）A．防止铁芯振动B．减小涡流损耗C．安装方便D．节省铁芯材料14.变压器具有____作用。
（D）A．变压B．变流C．阻抗变换D．A，B，C皆有15.某负载阻抗为8欧姆，为从内阻抗为800欧姆的信号源上获得最大功率，则应采用变比为____的输出变压器。

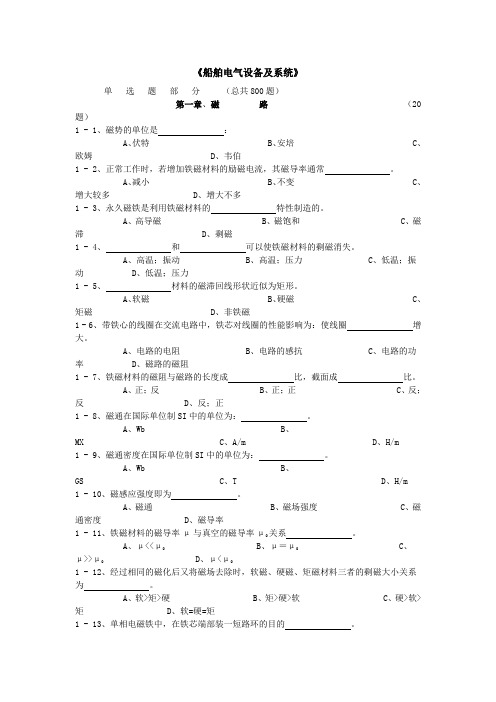

《船舶电气设备及系统》单选题部分（总共800题）第一章、磁路（20题）1 - 1、磁势的单位是：A、伏特B、安培C、欧姆D、韦伯1 - 2、正常工作时，若增加铁磁材料的励磁电流，其磁导率通常。
A、减小B、不变C、增大较多D、增大不多1 - 3、永久磁铁是利用铁磁材料的特性制造的。
A、高导磁B、磁饱和C、磁滞D、剩磁1 - 4、和可以使铁磁材料的剩磁消失。
A、高温；振动B、高温；压力C、低温；振动D、低温；压力1 - 5、材料的磁滞回线形状近似为矩形。
A、软磁B、硬磁C、矩磁D、非铁磁1 - 6、带铁心的线圈在交流电路中，铁芯对线圈的性能影响为：使线圈增大。
A、电路的电阻B、电路的感抗C、电路的功率D、磁路的磁阻1 - 7、铁磁材料的磁阻与磁路的长度成比，截面成比。
A、正；反B、正；正C、反；反D、反；正1 - 8、磁通在国际单位制SI中的单位为：。
A、WbB、MX C、A/m D、H/m1 - 9、磁通密度在国际单位制SI中的单位为：。
A、WbB、GS C、T D、H/m1 - 10、磁感应强度即为。
A、磁通B、磁场强度C、磁通密度D、磁导率1 - 11、铁磁材料的磁导率μ与真空的磁导率μ0关系。
A、μ<<μ0B、μ＝μ0C、μ>>μ0D、μ<μ01 - 12、经过相同的磁化后又将磁场去除时，软磁、硬磁、矩磁材料三者的剩磁大小关系为。
A、软>矩>硬B、矩>硬>软C、硬>软>矩D、软=硬=矩1 - 13、单相电磁铁中，在铁芯端部装一短路环的目的。
A、增加强度B、增加吸力C、消除振动D、消除剩磁1 - 14、交流电器的铁心通常采用硅钢片迭压而成，其目的是。
A、减小涡流损耗B、减小磁滞损耗C、增大剩磁 D、增大磁通量1 - 15、由于磁材料的损耗较小，交流电机、电器常用其作为铁心制作材料。
A、软；磁滞B、软；涡流C、硬；磁滞D、硬；涡流1 - 16、各种交流电机、电器通常在线圈中放有铁心，这是基于铁磁材料的特性。
大连海洋大学2016 -2017 学年第一学期
《船舶电气设备与系统A 》试卷A 参考答案及评分标准
命题教师： 所在学院：
考试专业班级：
一、选择题（本题共25小题，每小题2分，共50分）
1、C
2、A
3、B
4、C
5、C
6、B
7、D
8、C
9、A 10、A
11、C 12、D 13、C 14、A 15、D 16、D 17、B 18、A 19、A 20、A
21、B 22、D 23、A 24、C 25、A
二、一台三相异步电机已知如下数据： 2.2N P = kW,N U =380V,N n =1420r/min,cos 0.82φ=,
0.81η=,电源频率50f =Hz,星形连接，试计算：
（1） 定子绕组中的相电流p I ,电动机的额定电流n I 及额定转矩n T
（2） 额定转差率N S 及额定负载时的转子电流频率2f 。
（本题共1小题，每小题10分，共10分）
答：p I =5A （2分）
n I =5A （2分）
n T =14.8NM （2分）
N S =0.0533（2分）
2
f =2.67Hz （2分） 三、 分析直流电磁铁与交流电磁铁的工作原理,针对出二者的不同之处,实际使用中的注意事项有哪些? （本题共1 小题，每小题 10 分，共 10 分） 答:
直流电磁铁，电压恒定，电流也恒定，所以磁势也恒定，磁通随着气隙变小而变大，吸力增大（3分）
直流接触器、继电器吸合以后，往往串接电阻来减小工作电流，直流电磁铁铁芯由整块铸铁制成（2分）
交流电磁铁，电压恒定，磁通不变，气隙变化，则电流必须随着变化（3分） 交流电磁铁的铁芯由硅钢片叠成，铁芯截面加装短路环（2分）
四、 电力拖动系统的稳定性是指什么?拖动系统稳定运行的条件又是什么? （本题共1 小题，每小题 10 分，共 10 分）
稳定工作点：当系统受到诸如电压的波动、负载的变化等扰动时, 将引起系统转速的变化. 若转速升高所引起的电动机转矩小于负载阻转矩, 或减速引起电动机转矩大于负载阻转矩, 其作用都是力图阻止转速的偏离, 因而扰动消逝后它将能够恢复到原平衡点。
（5分）
2375L d GD dn T T J dt dt
Ω-==（2分） 电动机机械特性曲线与负载特性曲线的交点是系统的一个平衡点,系统维持稳定运行的条件为：在该交点所对应的转速之上有T ＜TL ，而在交点所对应的转速之下T ＞TL 。
（3分）
五、 画出异步电动机正、反转控制电路，并对控制线路进行描述。
（本题共1 小题，每小题 10 分，共 10 分）
异步电动机正、反转控制电路（6分）
SB1 –正转 SB3-停止 SB2-反转 互锁 熔断（4分）
六、根据用主令控制器利用时间原则控制直流电动机启动的线路图, 对直流电机启动过程进行描述。
（本题共1 小题，每小题 10 分，共 10 分）
用主令控制器利用时间原则控制直流电动机启动的线路图
VD 和Rd 作用为放电回路防止断电烧坏绕组（1分）
KUC 作用为欠电流继电器（1分）
Re 为励磁调节（1分）
KZP为零位保护继电器（1分）
KOC为过电流继电器（1分）。
启动，QM(5-7),全部电阻串入，电阻随着延时继电器KT 1 2 3延时切断电阻。
（3分）
停止，KML断电，电动机停止运转（2分）。
