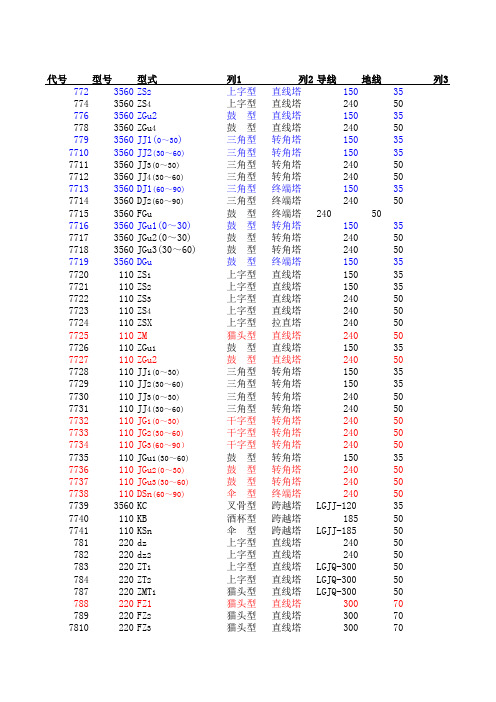

杆塔选型高度形式基础文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。
同时还要求线路有与杆高相配合的适当的档距。
一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。
图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m?一导线可能最大弧垂（m）；h?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。
表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。
在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。
当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。
重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。
大跨越的导线弧垂应按导线实际可能达到的最高温度计算。
送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。
3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。
?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。
导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。
