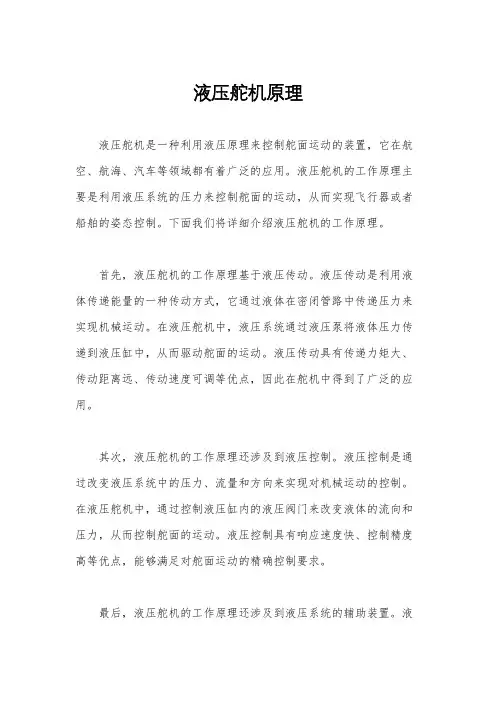

液压舵机原理
液压舵机是一种利用液压原理来控制舵面运动的装置，它在航空、航海、汽车等领域都有着广泛的应用。
液压舵机的工作原理主要是利用液压系统的压力来控制舵面的运动，从而实现飞行器或者船舶的姿态控制。
下面我们将详细介绍液压舵机的工作原理。
首先，液压舵机的工作原理基于液压传动。
液压传动是利用液体传递能量的一种传动方式，它通过液体在密闭管路中传递压力来实现机械运动。
在液压舵机中，液压系统通过液压泵将液体压力传递到液压缸中，从而驱动舵面的运动。
液压传动具有传递力矩大、传动距离远、传动速度可调等优点，因此在舵机中得到了广泛的应用。
其次，液压舵机的工作原理还涉及到液压控制。
液压控制是通过改变液压系统中的压力、流量和方向来实现对机械运动的控制。
在液压舵机中，通过控制液压缸内的液压阀门来改变液体的流向和压力，从而控制舵面的运动。
液压控制具有响应速度快、控制精度高等优点，能够满足对舵面运动的精确控制要求。
最后，液压舵机的工作原理还涉及到液压系统的辅助装置。
液
压系统通常包括液压油箱、液压泵、液压缸、液压阀门等组件，它
们共同构成了一个完整的液压传动系统。
在液压舵机中，这些辅助
装置起着至关重要的作用，它们保证了液压系统的正常运行，从而
保障了舵机的正常工作。
总的来说，液压舵机的工作原理是基于液压传动和液压控制的，通过液压系统的压力传递和控制来实现舵面的运动。
液压舵机具有
传动力矩大、控制精度高、响应速度快等优点，因此在航空、航海
等领域得到了广泛的应用。
希望通过本文的介绍，读者能够对液压
舵机的工作原理有一个更加深入的了解。

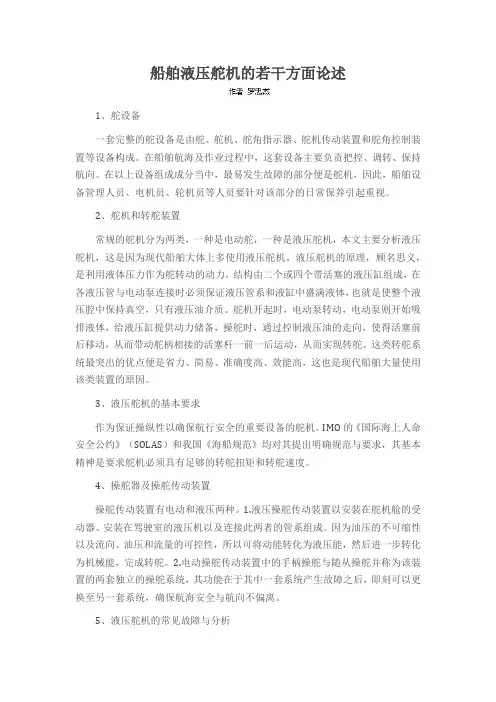

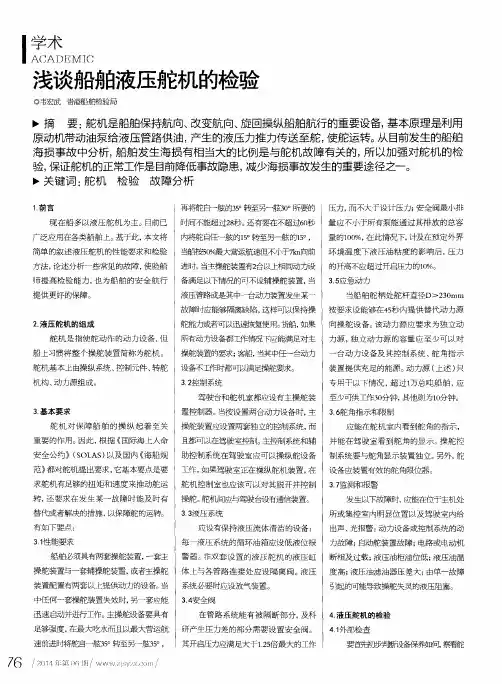

船舶液压舵机的若干方面论述1、舵设备一套完整的舵设备是由舵、舵机、舵角指示器、舵机传动装置和舵角控制装置等设备构成。
在船舶航海及作业过程中，这套设备主要负责把控、调转、保持航向。
在以上设备组成成分当中，最易发生故障的部分便是舵机，因此，船舶设备管理人员、电机员、轮机员等人员要针对该部分的日常保养引起重视。
2、舵机和转舵装置常规的舵机分为两类，一种是电动舵，一种是液压舵机，本文主要分析液压舵机，这是因为现代船舶大体上多使用液压舵机。
液压舵机的原理，顾名思义，是利用液体压力作为舵转动的动力，结构由二个或四个带活塞的液压缸组成，在各液压管与电动泵连接时必须保证液压管系和液缸中盛满液体，也就是使整个液压腔中保持真空，只有液压油介质。
舵机开起时，电动泵转动，电动泵则开始吸排液体，给液压缸提供动力储备，操舵时，通过控制液压油的走向，使得活塞前后移动，从而带动舵柄相接的活塞杆一前一后运动，从而实现转舵。
这类转舵系统最突出的优点便是省力、简易、准确度高、效能高，这也是现代船舶大量使用该类装置的原因。
3、液压舵机的基本要求作为保证操纵性以确保航行安全的重要设备的舵机。
IMO的《国际海上人命安全公约》（SOLAS）和我国《海船规范》均对其提出明确规范与要求，其基本精神是要求舵机必须具有足够的转舵扭矩和转舵速度。
4、操舵器及操舵传动装置操舵传动装置有电动和液压两种。
1.液压操舵传动装置以安装在舵机舱的受动器、安装在驾驶室的液压机以及连接此两者的管系组成。
因为油压的不可缩性以及流向、油压和流量的可控性，所以可将动能转化为液压能，然后进一步转化为机械能，完成转舵。
2.电动操舵传动装置中的手柄操舵与随从操舵并称为该装置的两套独立的操舵系统，其功能在于其中一套系统产生故障之后，即刻可以更换至另一套系统，确保航海安全与航向不偏离。
5、液压舵机的常见故障与分析对于舵机发生故障时原因或部位不明时，首先应该查看舵机油泵的运转状况，事先准备好用于试验的备用泵，并且通过应急操舵来搜寻故障出现的大致范围，最后进行全面罗列分析，找出问题的根源所在并及时排除。

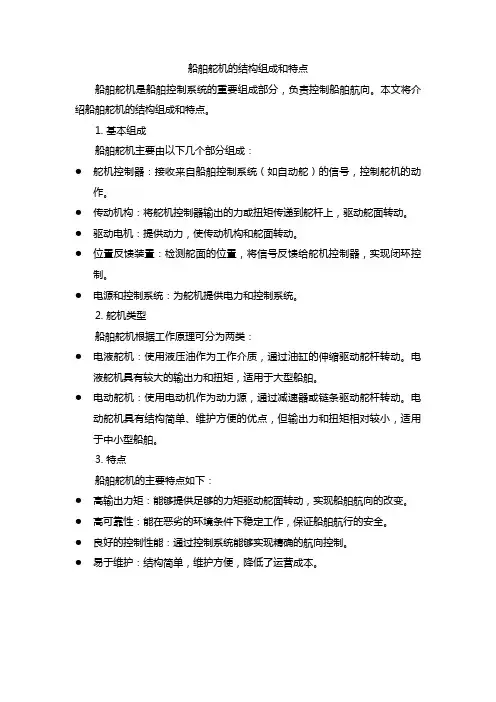

船舶舵机的结构组成和特点
船舶舵机是船舶控制系统的重要组成部分，负责控制船舶航向。
本文将介绍船舶舵机的结构组成和特点。
1. 基本组成
船舶舵机主要由以下几个部分组成：
●舵机控制器：接收来自船舶控制系统（如自动舵）的信号，控制舵机的动
作。
●传动机构：将舵机控制器输出的力或扭矩传递到舵杆上，驱动舵面转动。
●驱动电机：提供动力，使传动机构和舵面转动。
●位置反馈装置：检测舵面的位置，将信号反馈给舵机控制器，实现闭环控
制。
●电源和控制系统：为舵机提供电力和控制系统。
2. 舵机类型
船舶舵机根据工作原理可分为两类：
●电液舵机：使用液压油作为工作介质，通过油缸的伸缩驱动舵杆转动。
电
液舵机具有较大的输出力和扭矩，适用于大型船舶。
●电动舵机：使用电动机作为动力源，通过减速器或链条驱动舵杆转动。
电
动舵机具有结构简单、维护方便的优点，但输出力和扭矩相对较小，适用于中小型船舶。
3. 特点
船舶舵机的主要特点如下：
●高输出力矩：能够提供足够的力矩驱动舵面转动，实现船舶航向的改变。
●高可靠性：能在恶劣的环境条件下稳定工作，保证船舶航行的安全。
●良好的控制性能：通过控制系统能够实现精确的航向控制。
●易于维护：结构简单，维护方便，降低了运营成本。

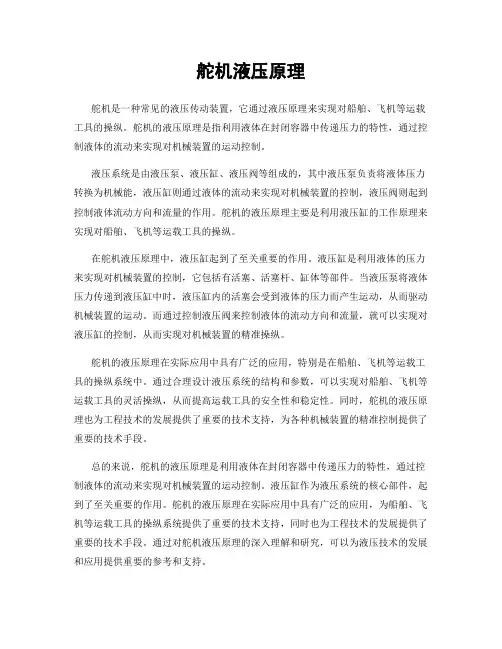

舵机液压原理舵机是一种常见的液压传动装置，它通过液压原理来实现对船舶、飞机等运载工具的操纵。
舵机的液压原理是指利用液体在封闭容器中传递压力的特性，通过控制液体的流动来实现对机械装置的运动控制。
液压系统是由液压泵、液压缸、液压阀等组成的，其中液压泵负责将液体压力转换为机械能，液压缸则通过液体的流动来实现对机械装置的控制，液压阀则起到控制液体流动方向和流量的作用。
舵机的液压原理主要是利用液压缸的工作原理来实现对船舶、飞机等运载工具的操纵。
在舵机液压原理中，液压缸起到了至关重要的作用。
液压缸是利用液体的压力来实现对机械装置的控制，它包括有活塞、活塞杆、缸体等部件。
当液压泵将液体压力传递到液压缸中时，液压缸内的活塞会受到液体的压力而产生运动，从而驱动机械装置的运动。
而通过控制液压阀来控制液体的流动方向和流量，就可以实现对液压缸的控制，从而实现对机械装置的精准操纵。
舵机的液压原理在实际应用中具有广泛的应用，特别是在船舶、飞机等运载工具的操纵系统中。
通过合理设计液压系统的结构和参数，可以实现对船舶、飞机等运载工具的灵活操纵，从而提高运载工具的安全性和稳定性。
同时，舵机的液压原理也为工程技术的发展提供了重要的技术支持，为各种机械装置的精准控制提供了重要的技术手段。
总的来说，舵机的液压原理是利用液体在封闭容器中传递压力的特性，通过控制液体的流动来实现对机械装置的运动控制。
液压缸作为液压系统的核心部件，起到了至关重要的作用。
舵机的液压原理在实际应用中具有广泛的应用，为船舶、飞机等运载工具的操纵系统提供了重要的技术支持，同时也为工程技术的发展提供了重要的技术手段。
通过对舵机液压原理的深入理解和研究，可以为液压技术的发展和应用提供重要的参考和支持。

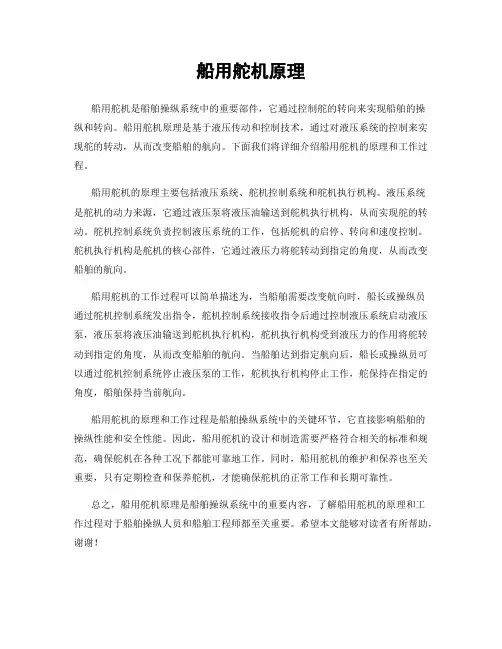

船用舵机原理
船用舵机是船舶操纵系统中的重要部件，它通过控制舵的转向来实现船舶的操
纵和转向。
船用舵机原理是基于液压传动和控制技术，通过对液压系统的控制来实现舵的转动，从而改变船舶的航向。
下面我们将详细介绍船用舵机的原理和工作过程。
船用舵机的原理主要包括液压系统、舵机控制系统和舵机执行机构。
液压系统
是舵机的动力来源，它通过液压泵将液压油输送到舵机执行机构，从而实现舵的转动。
舵机控制系统负责控制液压系统的工作，包括舵机的启停、转向和速度控制。
舵机执行机构是舵机的核心部件，它通过液压力将舵转动到指定的角度，从而改变船舶的航向。
船用舵机的工作过程可以简单描述为，当船舶需要改变航向时，船长或操纵员
通过舵机控制系统发出指令，舵机控制系统接收指令后通过控制液压系统启动液压泵，液压泵将液压油输送到舵机执行机构，舵机执行机构受到液压力的作用将舵转动到指定的角度，从而改变船舶的航向。
当船舶达到指定航向后，船长或操纵员可以通过舵机控制系统停止液压泵的工作，舵机执行机构停止工作，舵保持在指定的角度，船舶保持当前航向。
船用舵机的原理和工作过程是船舶操纵系统中的关键环节，它直接影响船舶的
操纵性能和安全性能。
因此，船用舵机的设计和制造需要严格符合相关的标准和规范，确保舵机在各种工况下都能可靠地工作。
同时，船用舵机的维护和保养也至关重要，只有定期检查和保养舵机，才能确保舵机的正常工作和长期可靠性。
总之，船用舵机原理是船舶操纵系统中的重要内容，了解船用舵机的原理和工
作过程对于船舶操纵人员和船舶工程师都至关重要。
希望本文能够对读者有所帮助，谢谢！。

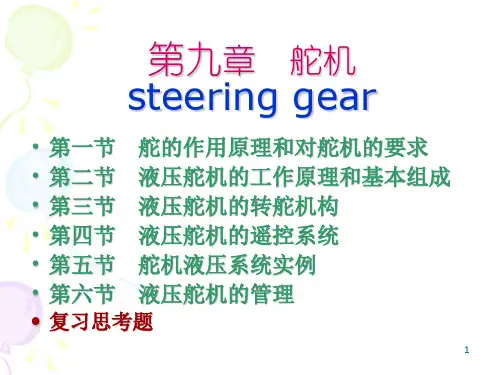

第九章舵机steering gear•第一节舵的作用原理和对舵机的要求•第二节液压舵机的工作原理和基本组成•第三节液压舵机的转舵机构•第四节液压舵机的遥控系统•第五节舵机液压系统实例•第六节液压舵机的管理•复习思考题第一节舵的作用原理和对舵机的要求•一、舵的作用：•船舶的操纵性，是船舶的主要航行性能之一。
舵是船舶操纵装置的一个重要部件。
舵是一块平板或具有流线型截面的板，称为舵叶。
装在船尾中纵剖面或对称于中纵剖面的位置上。
它垂直地浸没在水中，并能绕舵轴转动。
舵是船舶的一种十分重要和不可缺少的专用舾装设备。
可以想象，如果船没有舵，或舵失灵，就象汽车没有方向盘一样，将无法行驶）在大海里任凭风浪摆布。
无主动航向的船不仅不能保证航行的安全，而且是不能到达目的港的。
•舵是舵手（驾驶人员）用来保持或改变船舶在水中运动方向的专用设备。
•舵有两大功能：•一是保持船舶预定航向的能力，称为航向稳定性；•二是改变船舶运动方向的能力，称回转性。
•通常把二者统称为船舶的操纵性。
船舵主要由舵叶和舵杆组成，舵叶是产生水压力的部分，舵杆的作用是转动舵叶和保证舵叶具有足够的强度）舵的作用原理是当水流以某冲角冲至舵叶上时，便产生了流体动力，此作用力通过舵杆传递并船体上，从而迫使船舶转向，也就达到了调整航向的目的。
•舵从帆船时代的简单平板舵发展到今天的流线型舵，不断得到改进，现普通舵和特种舵已有十几种类型。
近个时期，随着科学技术的发展，还出现了一些推进设备也兼有舵设备的功能。
舵的种类很多，分类的方法也很多，有按支承情况、舵杆位置、剖面形状分类的，也有按结构形式和使用功能分的。
•舵的分类：•（一）按舵的支承情况来分1．多支承舵：船体尾柱连有三个以上的舵钮。
2．半悬式舵：下支承的位置在舵的半高处。
3．悬式舵：挂在舵杆上的。
4．双支承舵：除了上支承儿还有一个安在舵根的下支承。
•（二）按舵杆轴线位置来分1．不平衡舵：舵叶位于舵杆轴线之后。
2．半平衡舵：一般就是半悬式舵。

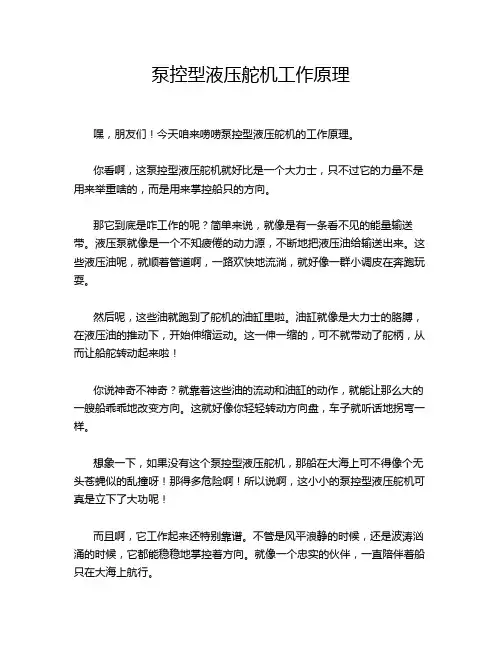

泵控型液压舵机工作原理
嘿，朋友们！今天咱来唠唠泵控型液压舵机的工作原理。
你看啊，这泵控型液压舵机就好比是一个大力士，只不过它的力量不是用来举重啥的，而是用来掌控船只的方向。
那它到底是咋工作的呢？简单来说，就像是有一条看不见的能量输送带。
液压泵就像是一个不知疲倦的动力源，不断地把液压油给输送出来。
这些液压油呢，就顺着管道啊，一路欢快地流淌，就好像一群小调皮在奔跑玩耍。
然后呢，这些油就跑到了舵机的油缸里啦。
油缸就像是大力士的胳膊，在液压油的推动下，开始伸缩运动。
这一伸一缩的，可不就带动了舵柄，从而让船舵转动起来啦！
你说神奇不神奇？就靠着这些油的流动和油缸的动作，就能让那么大的一艘船乖乖地改变方向。
这就好像你轻轻转动方向盘，车子就听话地拐弯一样。
想象一下，如果没有这个泵控型液压舵机，那船在大海上可不得像个无头苍蝇似的乱撞呀！那得多危险啊！所以说啊，这小小的泵控型液压舵机可真是立下了大功呢！
而且啊，它工作起来还特别靠谱。
不管是风平浪静的时候，还是波涛汹涌的时候，它都能稳稳地掌控着方向。
就像一个忠实的伙伴，一直陪伴着船只在大海上航行。
咱再想想，要是这泵控型液压舵机出了啥毛病，那可不得了！船都不知道会开到哪里去了，说不定就撞上礁石啥的啦！所以啊，对它可得好好保养，让它一直健健康康的。
总之呢，泵控型液压舵机就是船只的方向指挥官，默默地工作着，保障着船只的安全航行。
咱可得好好感谢它呀！它虽然不起眼，但作用可大着呢！你说是不是？。

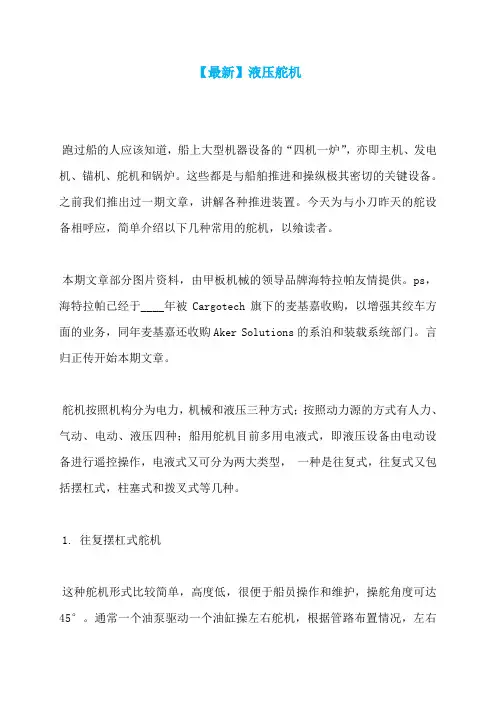

【最新】液压舵机跑过船的人应该知道，船上大型机器设备的“四机一炉”，亦即主机、发电机、锚机、舵机和锅炉。
这些都是与船舶推进和操纵极其密切的关键设备。
之前我们推出过一期文章，讲解各种推进装置。
今天为与小刀昨天的舵设备相呼应，简单介绍以下几种常用的舵机，以飨读者。
本期文章部分图片资料，由甲板机械的领导品牌海特拉帕友情提供。
ps，海特拉帕已经于____年被Cargotech旗下的麦基嘉收购，以增强其绞车方面的业务，同年麦基嘉还收购Aker Solutions的系泊和装载系统部门。
言归正传开始本期文章。
舵机按照机构分为电力，机械和液压三种方式；按照动力源的方式有人力、气动、电动、液压四种；船用舵机目前多用电液式，即液压设备由电动设备进行遥控操作，电液式又可分为两大类型，一种是往复式，往复式又包括摆杠式，柱塞式和拨叉式等几种。
1. 往复摆杠式舵机这种舵机形式比较简单，高度低，很便于船员操作和维护，操舵角度可达45°。
通常一个油泵驱动一个油缸操左右舵机，根据管路布置情况，左右舵机可以互换，也可以双泵驱动。
通常设有2台互为备用的液压泵站（或1台液压泵站与1台机带泵组互为备用），24V电动操纵、手轮操纵、手轮应急操舵等多种操舵型式。
具有多重自锁能力、舵角稳定功能。
在船上系统总成如下所示。
2. 往复柱塞式舵机柱塞式舵机，其原理是通过高低压油的转换而做功产生直线运动，并通过舵柄转换成旋转运动。
目前，船上常用的有二缸柱塞式液压舵机和四缸柱塞式液压舵机。
图为二缸柱塞式液压舵机示意图。
柱塞式液压舵机一般由转舵机构、动力源和操纵追随机构三大部分组成。
动力源由电动机、主油泵、辅油泵和控制阀箱等组成。
电动机带动主、辅油泵供给工作需要的各种压力油，安全控制阀是起保护作用和对压力油的分配。
转舵机构由油缸、柱塞和舵柄等。
当操舵装置控制系统启动电机带动变量泵时，变量泵从一对(或一个)油缸中抽油，同时向另一对(或一个)油缸输油，从而推动柱塞直线运动并使舵柄绕舵杆作旋转运动，产生舵角。
