示波器对信号频率的测量

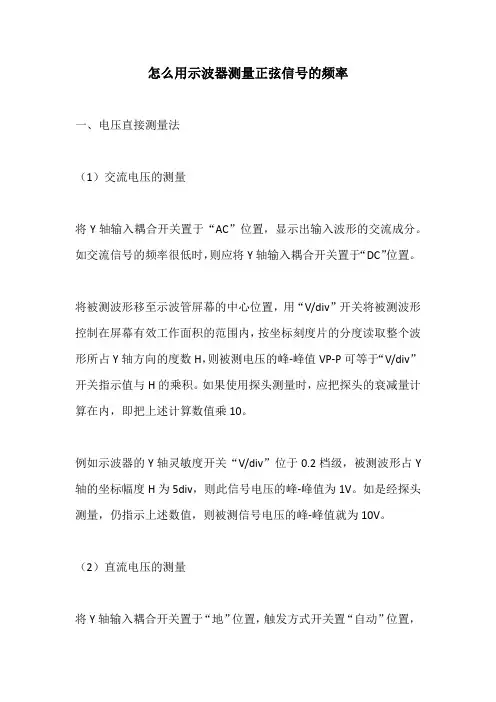

怎么用示波器测量正弦信号的频率一、电压直接测量法（1）交流电压的测量将Y轴输入耦合开关置于“AC”位置，显示出输入波形的交流成分。

如交流信号的频率很低时，则应将Y轴输入耦合开关置于“DC”位置。

将被测波形移至示波管屏幕的中心位置，用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的度数H，则被测电压的峰-峰值VP-P可等于“V/div”开关指示值与H的乘积。

如果使用探头测量时，应把探头的衰减量计算在内，即把上述计算数值乘10。

例如示波器的Y轴灵敏度开关“V/div”位于0.2档级，被测波形占Y 轴的坐标幅度H为5div，则此信号电压的峰-峰值为1V。

如是经探头测量，仍指示上述数值，则被测信号电压的峰-峰值就为10V。

（2）直流电压的测量将Y轴输入耦合开关置于“地”位置，触发方式开关置“自动”位置，使屏幕显示一水平扫描线，此扫描线便为零电平线。

将Y轴输入耦合开关置“DC”位置，加入被测电压，此时，扫描线在Y轴方向产生跳变位移H，被测电压即为“V/div”开关指示值与H的乘积。

直接测量法简单易行，但误差较大。

产生误差的因素有读数误差、视差和示波器的系统误差（衰减器、偏转系统、示波管边缘效应）等。

二、频率测量：周期法对于任何周期信号，可用前述的时间间隔的测量方法，先测定其每个周期的时间T，再用下式求出频率f ：f=1/T例如示波器上显示的被测波形，一周期为8div，“t/div”开关置“1μs”位置，其“微调”置“校准”位置。

则其周期和频率计算如下：T=1us/div×8div = 8usf= 1/8us =125kHz所以，被测波形的频率为125kHz。

扩展资料正弦信号的性质如下：1、两个同频率的正弦信号相加，虽然它们的振幅与相位各不相同，但相加的结果仍然是原频率的正弦信号。

2、如果有一个正弦信号的频率f1等于另一个正弦信号频率f的整数倍，即f1 =nf，则其合成信号是非正弦周期信号，其周期等于基波（上面那个频率为f的正弦信号就称作基波）的周期T= 1/f，也就是说合成信号是频率与基波相同的非正弦信号。

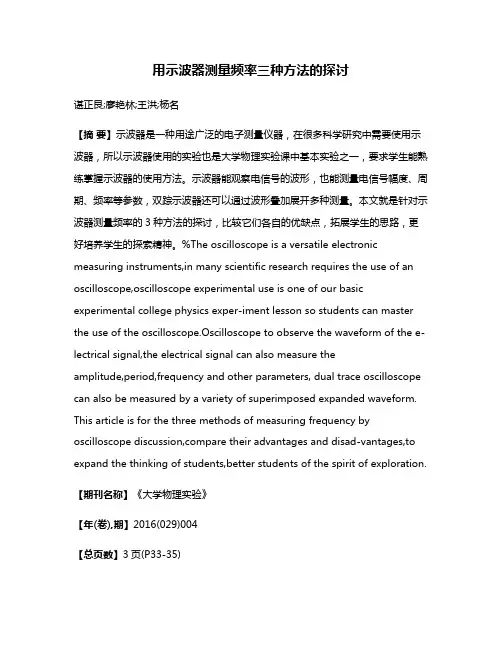

用示波器测量频率三种方法的探讨谌正艮;廖艳林;王洪;杨名【摘要】示波器是一种用途广泛的电子测量仪器，在很多科学研究中需要使用示波器，所以示波器使用的实验也是大学物理实验课中基本实验之一，要求学生能熟练掌握示波器的使用方法。

示波器能观察电信号的波形，也能测量电信号幅度、周期、频率等参数，双踪示波器还可以通过波形叠加展开多种测量。

本文就是针对示波器测量频率的3种方法的探讨，比较它们各自的优缺点，拓展学生的思路，更好培养学生的探索精神。

%The oscilloscope is a versatile electronic measuring instruments,in many scientific research requires the use of an oscilloscope,oscilloscope experimental use is one of our basic experimental college physics exper-iment lesson so students can master the use of the oscilloscope.Oscilloscope to observe the waveform of the e-lectrical signal,the electrical signal can also measure theamplitude,period,frequency and other parameters, dual trace oscilloscope can also be measured by a variety of superimposed expanded waveform. This article is for the three methods of measuring frequency by oscilloscope discussion,compare their advantages and disad-vantages,to expand the thinking of students,better students of the spirit of exploration.【期刊名称】《大学物理实验》【年(卷),期】2016(029)004【总页数】3页(P33-35)【关键词】示波器;频率;拍频;叠加【作者】谌正艮;廖艳林;王洪;杨名【作者单位】安徽大学，安徽合肥 230039;安徽大学，安徽合肥 230039;安徽大学，安徽合肥 230039;安徽大学，安徽合肥 230039【正文语种】中文【中图分类】O4-33这种方案物理原理很清晰，测量相对简单，不需要比较信号，学生也容易掌握，缺点是测量的误差较大。

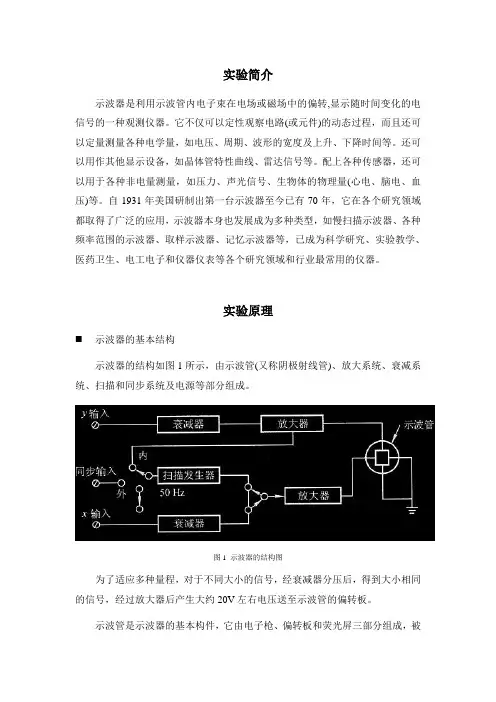

实验简介示波器是利用示波管内电子束在电场或磁场中的偏转,显示随时间变化的电信号的一种观测仪器。

它不仅可以定性观察电路(或元件)的动态过程，而且还可以定量测量各种电学量，如电压、周期、波形的宽度及上升、下降时间等。

还可以用作其他显示设备，如晶体管特性曲线、雷达信号等。

配上各种传感器，还可以用于各种非电量测量，如压力、声光信号、生物体的物理量(心电、脑电、血压)等。

自1931年美国研制出第一台示波器至今已有70年，它在各个研究领域都取得了广泛的应用，示波器本身也发展成为多种类型，如慢扫描示波器、各种频率范围的示波器、取样示波器、记忆示波器等，已成为科学研究、实验教学、医药卫生、电工电子和仪器仪表等各个研究领域和行业最常用的仪器。

实验原理示波器的基本结构示波器的结构如图1所示，由示波管(又称阴极射线管)、放大系统、衰减系统、扫描和同步系统及电源等部分组成。

图1 示波器的结构图为了适应多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经过放大器后产生大约20V左右电压送至示波管的偏转板。

示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，结构如图2所示。

电子枪是示波管的核心部分，由阴极、栅极和阳极组成。

图2 示波管的结构(1)阴极――阴极射线源：由灯丝(F)和阴极(K)构成，阴极表面涂有脱出功较低的钡、锶氧化物。

灯丝通电后，阴极被加热，大量的电子从阴极表面逸出，在真空中自由运动从而实现电子发射。

(2)栅极――辉度控制：由第一栅极G1( 又称控制极)和第二栅极G2(又称加速极)构成。

栅极是由一个顶部有小孔的金属圆筒，它的电极低于阴极，具有反推电子作用，只有少量的电子能通过栅极。

调节栅极电压可控制通过栅极的电子束强弱，从而实现辉度调节。

在G1的控制下，只有少量电子通过栅极，G2与A2相连，所加相位比A1高，G2的正电位对阴极发射的电子奔向荧光屏起加速作用。

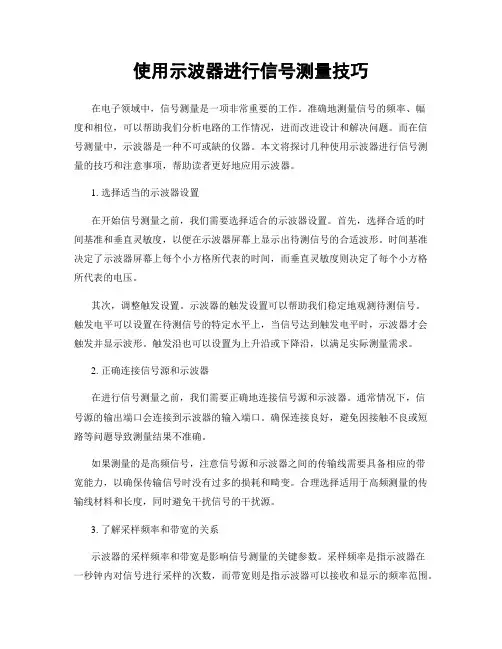

使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。

准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。

而在信号测量中，示波器是一种不可或缺的仪器。

本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。

1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。

首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。

时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。

其次，调整触发设置。

示波器的触发设置可以帮助我们稳定地观测待测信号。

触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。

触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。

2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。

通常情况下，信号源的输出端口会连接到示波器的输入端口。

确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。

如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。

合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。

3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。

采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。

在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。

通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。

而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。

4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。

示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。

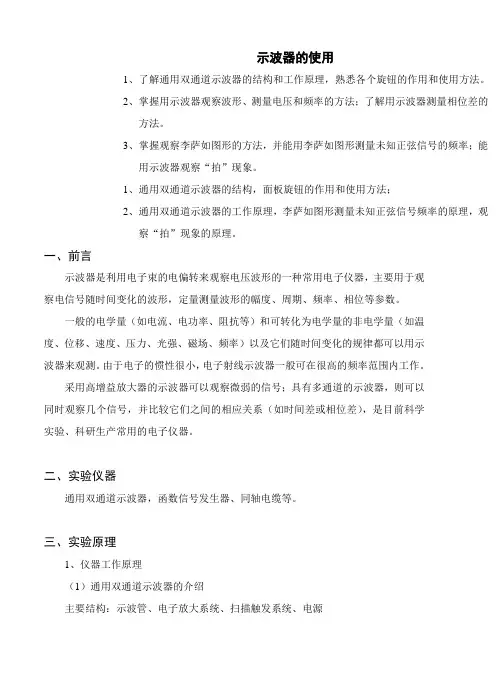

示波器的使用1、了解通用双通道示波器的结构和工作原理，熟悉各个旋钮的作用和使用方法。

2、掌握用示波器观察波形、测量电压和频率的方法；了解用示波器测量相位差的方法。

3、掌握观察李萨如图形的方法，并能用李萨如图形测量未知正弦信号的频率；能用示波器观察“拍”现象。

1、通用双通道示波器的结构，面板旋钮的作用和使用方法；2、通用双通道示波器的工作原理，李萨如图形测量未知正弦信号频率的原理，观察“拍”现象的原理。

一、前言示波器是利用电子束的电偏转来观察电压波形的一种常用电子仪器，主要用于观察电信号随时间变化的波形，定量测量波形的幅度、周期、频率、相位等参数。

一般的电学量（如电流、电功率、阻抗等）和可转化为电学量的非电学量（如温度、位移、速度、压力、光强、磁场、频率）以及它们随时间变化的规律都可以用示波器来观测。

由于电子的惯性很小，电子射线示波器一般可在很高的频率范围内工作。

采用高增益放大器的示波器可以观察微弱的信号；具有多通道的示波器，则可以同时观察几个信号，并比较它们之间的相应关系（如时间差或相位差），是目前科学实验、科研生产常用的电子仪器。

二、实验仪器通用双通道示波器，函数信号发生器、同轴电缆等。

三、实验原理1、仪器工作原理（1）通用双通道示波器的介绍主要结构：示波管、电子放大系统、扫描触发系统、电源工作原理： （a ）示波管示波管是呈喇叭形的玻璃泡，被抽成高真空，内部装有电子枪和两对相互垂直的偏转板，喇叭口的球面内壁上涂有荧光物质，构成荧光屏。

下图是示波管的构造图。

电子枪由灯丝F 、阴极K 、栅极G 以及一组阳极A 所组成。

灯丝通电后炽热，使阴极发热而发射电子。

由于阳极电位高于阴极，所以电子被阳极电压加速。

当高速电子撞击在荧光屏上会使荧光物质发光，在屏上就能看到一个亮点。

改变阳极组电位分布，可以使不同发射方向的电子恰好会聚在荧光屏某一点上，这种调节称为聚焦。

栅极G 电位较阴极K 为低，改变G 电位的高低，可以控制电子枪发射电子流的密度，甚至完全不使电子通过，这称为辉度调节，实际上就是调节荧光屏上亮点的亮暗。

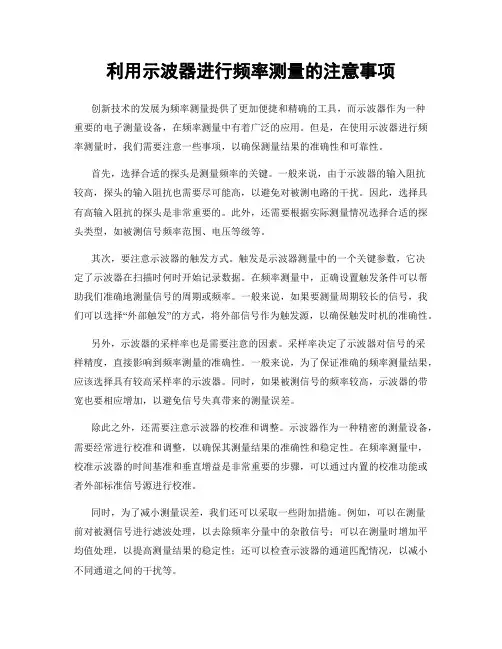

利用示波器进行频率测量的注意事项创新技术的发展为频率测量提供了更加便捷和精确的工具，而示波器作为一种重要的电子测量设备，在频率测量中有着广泛的应用。

但是，在使用示波器进行频率测量时，我们需要注意一些事项，以确保测量结果的准确性和可靠性。

首先，选择合适的探头是测量频率的关键。

一般来说，由于示波器的输入阻抗较高，探头的输入阻抗也需要尽可能高，以避免对被测电路的干扰。

因此，选择具有高输入阻抗的探头是非常重要的。

此外，还需要根据实际测量情况选择合适的探头类型，如被测信号频率范围、电压等级等。

其次，要注意示波器的触发方式。

触发是示波器测量中的一个关键参数，它决定了示波器在扫描时何时开始记录数据。

在频率测量中，正确设置触发条件可以帮助我们准确地测量信号的周期或频率。

一般来说，如果要测量周期较长的信号，我们可以选择“外部触发”的方式，将外部信号作为触发源，以确保触发时机的准确性。

另外，示波器的采样率也是需要注意的因素。

采样率决定了示波器对信号的采样精度，直接影响到频率测量的准确性。

一般来说，为了保证准确的频率测量结果，应该选择具有较高采样率的示波器。

同时，如果被测信号的频率较高，示波器的带宽也要相应增加，以避免信号失真带来的测量误差。

除此之外，还需要注意示波器的校准和调整。

示波器作为一种精密的测量设备，需要经常进行校准和调整，以确保其测量结果的准确性和稳定性。

在频率测量中，校准示波器的时间基准和垂直增益是非常重要的步骤，可以通过内置的校准功能或者外部标准信号源进行校准。

同时，为了减小测量误差，我们还可以采取一些附加措施。

例如，可以在测量前对被测信号进行滤波处理，以去除频率分量中的杂散信号；可以在测量时增加平均值处理，以提高测量结果的稳定性；还可以检查示波器的通道匹配情况，以减小不同通道之间的干扰等。

总之，利用示波器进行频率测量时，我们需要注意选择合适的探头、正确设置触发方式，以及注意采样率、校准和调整等方面的问题。

示波器测量频率的两种方法通过了解之前的介绍，朋友们可以了解到示波器测量电压、时间、相位等物理量的方法，那么大家是否了解示波器测量频率的方法呢？为了让大家对示波器有一个更加深入的了解，下面中国传感器交易网的专家来给大家介绍一下示波器的两种测量频率的方法。

1．周期法对于任何周期信号，可用前述的时间间隔的测量方法，先测定其每个周期的时间T，再用下式求出频率f：f=1/T例如示波器上显示的被测波形，一周期为8div，“t/div”开关置“1μs”位置，其“微调”置“校准”位置。

则其周期和频率计算如下：T=1us/div×8div=8usf=1/8us=125kHz所以，被测波形的频率为125kHz。

2．李萨育图形法测频率将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X外接”，慢慢改变标准频率，使这两个信号频率成整数倍时，例如fx：fy=1:2，则在荧光屏上会形成稳定的李沙育图形。

李萨如图的形状不但与两个偏转电压的相位有关，而且与两个偏转电压的频率也有关。

用描迹法可以画出ux与uy的各种频率比、不同相位差时的李沙育图形。

利用李萨如图形与频率的关系，可进行准确的频率比较来测定被测信号的频率。

其方法是分别通过李萨如图形引水平线和垂直线，所引的水平线垂直线不要通过图形的交叉点或与其相切。

若水平线与图形的交点数为m，垂直线与图形的交点数n，则fy/fx=m/n当标准频率fx（或fy）为已知时，由上式可以求出被测信号频率fy（或fx）。

显然，在实际测试工作中，用李沙育图形进行频率测试时，为了使测试简便正确，在条件许可的情况下，通常尽可能调节已知频率信号的频率，使荧光屏上显示的图形为圆或椭圆。

这时被测信号频率等于已知信号频率。

由于加到示波器上的两个电压相位不同，荧光屏上图形会有不同的形状，但这对确定未知频率并无影响。

李萨如图法测量频率是相当准确的，但操作较费时。

同时，它只适用于测量频率较低的信号。

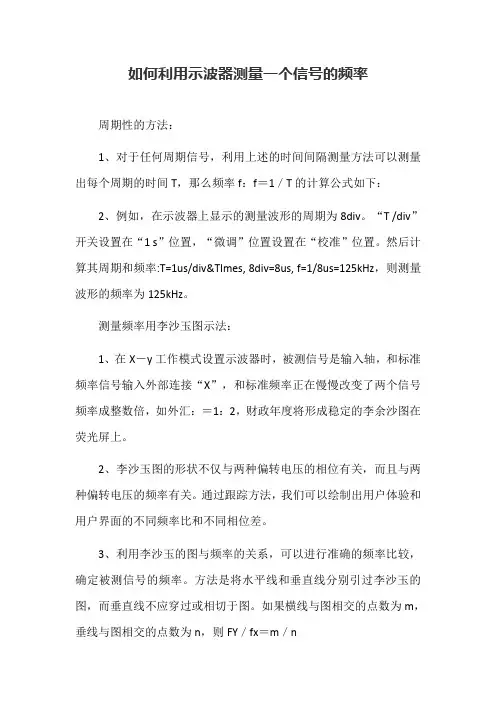

如何利用示波器测量一个信号的频率周期性的方法：1、对于任何周期信号，利用上述的时间间隔测量方法可以测量出每个周期的时间T，那么频率f：f＝1／T的计算公式如下：2、例如，在示波器上显示的测量波形的周期为8div。

“T /div”开关设置在“1 s”位置，“微调”位置设置在“校准”位置。

然后计算其周期和频率:T=1us/div&TImes, 8div=8us, f=1/8us=125kHz，则测量波形的频率为125kHz。

测量频率用李沙玉图示法：1、在X－y工作模式设置示波器时，被测信号是输入轴，和标准频率信号输入外部连接“X”，和标准频率正在慢慢改变了两个信号频率成整数倍，如外汇：＝1：2，财政年度将形成稳定的李余沙图在荧光屏上。

2、李沙玉图的形状不仅与两种偏转电压的相位有关，而且与两种偏转电压的频率有关。

通过跟踪方法，我们可以绘制出用户体验和用户界面的不同频率比和不同相位差。

3、利用李沙玉的图与频率的关系，可以进行准确的频率比较，确定被测信号的频率。

方法是将水平线和垂直线分别引过李沙玉的图，而垂直线不应穿过或相切于图。

如果横线与图相交的点数为m，垂线与图相交的点数为n，则FY／fx＝m／n4、已知标准频率FX时，可由上式计算被测信号的频率fy。

显然，在实际的试验工作中，为了使试验简单、正确，在条件允许的情况下，应尽量调整已知频率信号的频率，使荧光屏上显示的图形为圆形或椭圆形。

被测信号的频率等于已知信号的频率。

5、由于应用于示波器的两个电压具有不同的相位，荧光屏上的图形会有不同的形状，但这并不影响未知频率的确定。

图示法测频精度高，但操作时间长。

它只适用于低频信号的测量。

示波器的分类：模拟示波器使用模拟电路（示波器管，其基础是电子枪）。

电子枪向屏幕发射电子，发射的电子被聚焦形成电子束，撞击屏幕。

屏幕的内表面涂有荧光材料，这样电子束的点就会发光。

数字示波器是通过数据采集、A／D转换和软件编程等一系列技术而产生的高性能示波器。

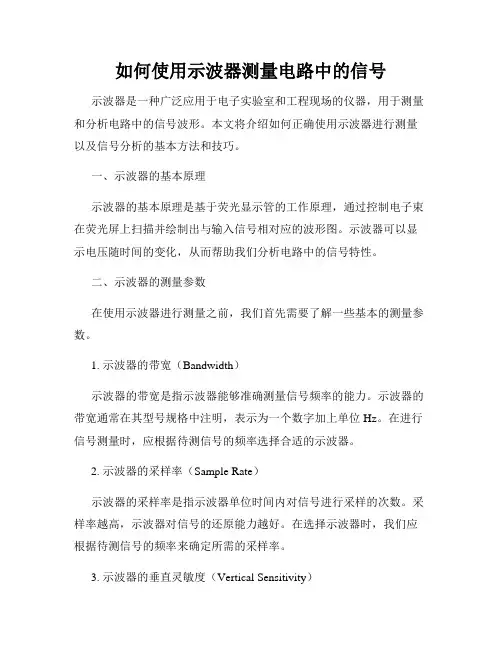

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。

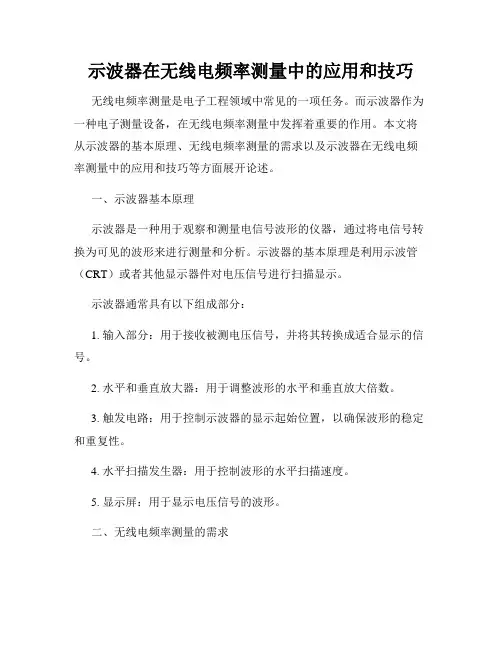

示波器在无线电频率测量中的应用和技巧无线电频率测量是电子工程领域中常见的一项任务。

而示波器作为一种电子测量设备，在无线电频率测量中发挥着重要的作用。

本文将从示波器的基本原理、无线电频率测量的需求以及示波器在无线电频率测量中的应用和技巧等方面展开论述。

一、示波器基本原理示波器是一种用于观察和测量电信号波形的仪器，通过将电信号转换为可见的波形来进行测量和分析。

示波器的基本原理是利用示波管（CRT）或者其他显示器件对电压信号进行扫描显示。

示波器通常具有以下组成部分：1. 输入部分：用于接收被测电压信号，并将其转换成适合显示的信号。

2. 水平和垂直放大器：用于调整波形的水平和垂直放大倍数。

3. 触发电路：用于控制示波器的显示起始位置，以确保波形的稳定和重复性。

4. 水平扫描发生器：用于控制波形的水平扫描速度。

5. 显示屏：用于显示电压信号的波形。

二、无线电频率测量的需求在无线电通信、无线电广播和无线电频谱分析等领域，需要进行对电信号频率的准确测量。

无线电频率测量的需求一般有以下几个方面：1. 测试发射信号频率：对于无线电台或者通信设备，需要准确测量其发射信号的频率，以确保信号的稳定和合规。

2. 分析调制信号：调制信号的频率分析对于无线电通信的正常运行至关重要，通过频率测量可以了解信号的调制方式以及带宽要求等。

3. 频谱分析：频谱分析是无线电频谱管理和干扰分析的重要手段，通过对频率的准确测量可以进行频谱分析和干扰定位。

三、示波器在无线电频率测量中的应用和技巧示波器作为一种重要的测量工具，在无线电频率测量中具有广泛的应用和一些实用的技巧。

以下将介绍几种常见的应用和技巧：1. 测量信号频率示波器可以直接测量电信号的频率。

在示波器上选择适当的测量模式（如频率测量模式），将待测信号输入示波器，示波器会自动显示信号的频率。

需要注意的是，示波器的带宽需要满足被测信号的频率要求，同时还需要对示波器进行校准以确保测量的准确性。

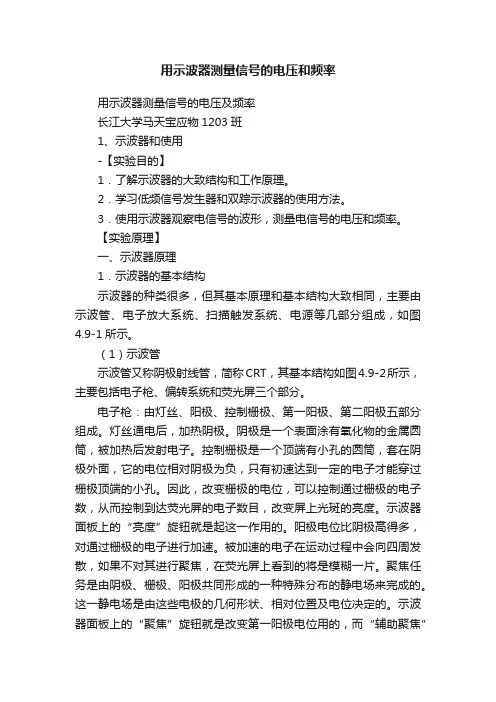

用示波器测量信号的电压和频率用示波器测量信号的电压及频率长江大学马天宝应物1203班1、示波器和使用-【实验目的】1．了解示波器的大致结构和工作原理。

2．学习低频信号发生器和双踪示波器的使用方法。

3．使用示波器观察电信号的波形，测量电信号的电压和频率。

【实验原理】一、示波器原理1．示波器的基本结构示波器的种类很多，但其基本原理和基本结构大致相同，主要由示波管、电子放大系统、扫描触发系统、电源等几部分组成，如图4.9-1所示。

（1）示波管示波管又称阴极射线管，简称CRT，其基本结构如图4.9-2所示，主要包括电子枪、偏转系统和荧光屏三个部分。

电子枪：由灯丝、阳极、控制栅极、第一阳极、第二阳极五部分组成。

灯丝通电后，加热阴极。

阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位相对阴极为负，只有初速达到一定的电子才能穿过栅极顶端的小孔。

因此，改变栅极的电位，可以控制通过栅极的电子数，从而控制到达荧光屏的电子数目，改变屏上光斑的亮度。

示波器面板上的“亮度”旋钮就是起这一作用的。

阳极电位比阴极高得多，对通过栅极的电子进行加速。

被加速的电子在运动过程中会向四周发散，如果不对其进行聚焦，在荧光屏上看到的将是模糊一片。

聚焦任务是由阴极、栅极、阳极共同形成的一种特殊分布的静电场来完成的。

这一静电场是由这些电极的几何形状、相对位置及电位决定的。

示波器面板上的“聚焦”旋钮就是改变第一阳极电位用的，而“辅助聚焦”就是调节第二阳极电位用的。

偏转系统：它由两对互相垂直的平行偏转板——水平偏转板和竖直偏转板组成。

只有在偏转板上加上一定的电压，才会使电子束的运动方向发生偏转，从而使荧光屏上光斑的位置发生改变。

通常，在水平偏转板上加扫描信号，竖直偏转板上加被测信号。

荧光屏：示波管前端的玻璃屏上涂有荧光粉，电子打上去它就会发光，形成光斑。

荧光材料不同，发光的颜色不同，发光的延续时间（余辉时间）也不同。

示波器测数字信号的方法
使用示波器测量数字信号的方法可以分为以下步骤：
1. 设置示波器：首先，需要设置示波器的参数，以便准确地捕捉和测量信号。

这包括设置垂直灵敏度、垂直偏移、时基范围和水平位置等。

2. 触发源选择：确保示波器的触发源正确设置，以便当信号出现在屏幕上时，能够准确地进行测量。

3. 信号捕获：使用示波器的探头连接到信号源，确保信号被正确地捕获。

调整时基范围，以便观察信号的整个周期或所需的时间段。

4. 测量参数：使用示波器的测量工具测量信号的关键参数，如幅度、频率、周期、上升时间等。

这些参数对于评估信号的质量和特性非常重要。

5. 分析结果：根据测量的参数，分析信号的特性。

例如，如果测量到的频率与预期不符，可能需要检查信号源或电路是否存在问题。

6. 记录结果：将测量的结果记录下来，以便后续的分析和报告。

记录的结果应该包括测量的参数、示波器的设置以及任何观察到的异常或问题。

请注意，以上步骤可能会根据示波器的型号和具体的测量需求有所不同。

在进行实际测量时，建议参考示波器的用户手册或操作指南，以确保正确和准确地测量信号。

示波器的相位测量和频率测算技巧示波器是一种广泛应用于电子工程领域的仪器，用于观察和测量电信号的振幅、频率、相位等参数。

在实际工作中，掌握示波器的相位测量和频率测算技巧是非常重要的。

本文将介绍几种常用的技巧，帮助您更好地进行相位测量和频率测算。

一、相位测量技巧相位是指信号在时间轴上的偏移程度，通常以角度来表示。

在示波器上进行相位测量可以通过以下几种方式实现：1. 参考信号法：使用一个已知相位的参考信号和待测信号同时输入示波器，示波器上可以通过比较两个信号的相位差来进行测量。

这种方法需要注意选择合适的参考信号，并保证其相位稳定。

2. X-Y 模式：通过将待测信号和一个已知相位的正弦信号输入示波器的两个通道，然后将示波器切换为 X-Y 模式，我们可以直接读取相位差。

这种方法简单直观，但需要注意示波器通道之间的匹配和调节。

3. Lissajous 图案法：将待测信号和一个已知相位的正弦信号输入示波器的两个通道，并将示波器切换为 XY 模式，我们可以观察到一种特殊的图案，称为 Lissajous 图案。

通过观察 Lissajous 图案的形状，我们可以得出信号的相位关系。

这种方法适用于任意波形的相位测量。

二、频率测算技巧频率是指信号在单位时间内重复的次数，通常以赫兹（Hz）为单位。

在示波器上进行频率测算可以通过以下几种方式实现：1. 利用示波器的自动测量功能：现代示波器通常会提供自动测量功能，可以直接读取信号的频率。

这种方式方便快捷，适用于简单的频率测算，但对于复杂信号可能存在误差。

2. 基于时间测量的方法：通过测量信号一个完整周期所需的时间，可以得到信号的频率。

示波器提供时间的测量功能，我们可以观察到信号的一个完整周期，并测量其所占用的时间。

然后，通过频率=1/周期的公式计算信号的频率。

3. 基于傅里叶变换的方法：傅里叶变换是一种将信号从时域转换到频域的方法。

示波器通常会提供频谱分析功能，可以通过对信号进行傅里叶变换得到其频谱，从而准确计算信号的频率。

如何利用示波器测量一个信号的频率
用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器观察电信号波形的使用步骤。

1．选择Y轴耦合方式
根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。

2．选择Y轴灵敏度
根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。

实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。

3．选择触发（或同步）信号来源与极性
通常将触发（或同步）信号极性开关置于“+”或“-”档。

4．选择扫描速度
根据被测信号周期（或频率）的大约值，将X轴扫描速度t/div（或扫描范围）开关置于适当档级。

实际使用中如不
需读测时间值，则可适当调节扫速t/div微调（或扫描微调）旋钮，使屏幕上显示测试所需周期数的波形。

如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。

5．输入被测信号
被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过Y轴输入端输入示波器。

完成以上几步后，可以直接由屏幕上看出一秒所过的波形及频率。

这是最基本的操作了。

巧用示波器测量信号的幅度和频率作者：周艳玲甘义明来源：《科技创新导报》 2015年第2期周艳玲甘义明（湖北大学计算机与信息工程学院湖北武汉 430062）摘要：针对示波器在电子类专业实验中的广泛应用，介绍了一种提高示波器测量信号幅度和频率精度的方法。

从减小测量信号的偶然误差和系统误差两个角度出发，阐述了如何用示波器精确测量信号幅度和频率。

该方法测量准确，形象直观，拓展了示波器的使用功能，使之能够取代用毫伏表和频率计来测量信号的幅度和频率，可减少投资和损耗。

关键词：示波器测量误差幅度频率误差中图分类号：M13文献标识码：A 文章编号：1674-098X（2015）01（b）-0077-02示波器是电子类专业实验中使用非常多的一种实验仪器，是一种有效的信号测量工具[1]。

常用于观察信号在不同电路中波形的变化，从而帮助实验者分析不同电路对信号产生的作用，了解电路在电子产品中担当的角色[2]。

一般直观上使用毫伏表和频率计来测量某个信号的幅度或频率而不是示波器。

因为示波器虽然也能测出信号的幅度和频率，但测出的结果往往与实际值误差较大[3]。

而用毫伏表和频率计测量信号的幅度和频率，则有如下弊端：一方面由于平时这类实验并不是很多，增加这两种仪器就相应增加了学校对实验设备的投资，另一方面这两种仪器在实际操作时损坏率较高，如果学生不能非常熟练地使用这两种仪器，很容易造成实验设备的损坏，损失巨大[4]，[5]。

如果能提高用示波器测量信号的幅度和频率的精度，那么问题就迎刃而解了。

通过平时实验中的观察思考和实践，找到了一种提高示波器观测精度的方法。

1 产生误差的原因用示波器测量信号的幅度和频率产生误差的原因有二：一是偶然误差，主要是由实验人员估读数值时产生；二是系统误差，主要是由仪器本身的精度决定的。

要提高示波器的测量精度，需要从减小偶然误差和系统误差两个方面来分析。

2 减少误差的思路和方法2.1 减少偶然误差的思路和方法要减少偶然误差，一方面要有正确的测量方法，另一方面要减少需要估读的地方。

测频率的方法
在进行频率测量时，我们需要选择合适的方法来确保准确性和
可靠性。

下面将介绍几种常用的测频率方法。

首先，最常见的方法是使用频率计进行测量。

频率计是一种专
门用于测量信号频率的仪器，它可以直接显示信号的频率大小。

在
使用频率计进行测量时，我们需要将被测信号输入到频率计的输入端，然后读取频率计显示的数值即可得到信号的频率。

其次，我们还可以使用示波器进行频率测量。

示波器是一种用
于观察信号波形的仪器，它可以通过观察信号波形的周期来间接测
量信号的频率。

在使用示波器进行频率测量时，我们需要将被测信
号输入到示波器的输入端，然后调整示波器的时间基准和垂直增益，观察信号波形的周期，并根据周期来计算信号的频率。

另外，我们还可以使用频率计数器进行频率测量。

频率计数器
是一种用于测量信号频率的仪器，它可以通过对信号的周期进行计
数来得到信号的频率。

在使用频率计数器进行频率测量时，我们需
要将被测信号输入到频率计数器的输入端，然后启动计数器进行计数，最后根据计数结果来计算信号的频率。

除了以上介绍的几种方法外，还有一些其他的测频率方法，如
使用频率合成器进行频率测量、使用计算机进行频率测量等。

在选
择测频率方法时，我们需要根据具体的测量要求和条件来进行选择，以确保测量结果的准确性和可靠性。

总的来说，测量频率是电子技术中常见的工作之一，选择合适
的测频率方法对于确保测量结果的准确性和可靠性至关重要。

希望
以上介绍的几种方法能够对大家在实际工作中的频率测量工作有所
帮助。

使用示波器进行信号的频谱分析示波器是一种用于测量和分析电信号的仪器，它可以显示信号的波形、幅度和频率等信息。

其中，频谱分析是示波器最常用的功能之一，它可以将信号转换为频谱图，用于分析信号的频率成分和幅度分布。

频谱分析是一个重要的工具，它广泛应用于各个领域，包括通信、音频和视频处理、医学等。

在通信领域中，频谱分析可以用于调制解调、频率合成、频谱监测和频谱分配等方面；在音频和视频处理中，它可以用于音频和视频信号的编码和解码、滤波和均衡处理等；在医学领域，频谱分析可以用于生物电信号的监测和分析，如心电图和脑电图等。

示波器进行频谱分析的基本原理是将输入信号转换为频域信号，以显示信号中各个频率成分的幅度和相位信息。

其中，快速傅里叶变换（FFT）是最常用的频谱分析方法之一，它通过将时域信号转换为频域信号，可以得到信号的频谱信息。

在使用示波器进行频谱分析时，首先需要选择相应的输入信号源，并将信号接入示波器；然后，设置示波器的垂直和水平刻度，以确保所研究的信号在示波器屏幕上得到适当的显示；接下来，选择频谱分析模式，并设置采样率和适当的分辨率；最后，观察并分析频谱图，得出对信号频率成分和幅度分布的结论。

示波器进行频谱分析的结果主要有以下几个方面的信息：1.频谱图：频谱图是示波器显示的主要结果，它是将信号频谱信息以图像的形式呈现出来。

频谱图通常采用横轴表示频率，纵轴表示信号的幅度，不同频率成分的幅度用不同的颜色表示。

2.主要频率成分：频谱图可以清晰地显示信号的主要频率成分，这对于分析信号的特性和故障诊断非常有用。

通过观察频谱图，可以得出信号的主要频率、频率分布范围和幅度分布等信息。

3.杂散频率成分：频谱图还可以显示信号中的杂散频率成分，这些杂散频率成分可能是由于干扰、噪声或信号失真等造成的。

通过观察和分析杂散频率成分的幅度和分布，可以判断信号的质量和可靠性。

4.带宽和功率谱密度：频谱图还可以计算出信号的带宽和功率谱密度等重要参数。

用示波器测量频率的方法
嘿，你知道咋用示波器测频率不？超简单！先把示波器打开，调好参数。

然后把要测的信号接到示波器上。

看着屏幕上的波形，找到一个完整的周期。

用示波器上的测量工具，一量就知道周期是多少。

再用公式一算，频率就出来啦！这就像你数苹果一样，数清楚有几个，不就知道数量了嘛！
用示波器测频率安全不？那肯定安全呀！只要你操作正确，就不会有啥问题。

稳定性也没得说，只要信号稳定，示波器就能给出准确的结果。

就像一个靠谱的小伙伴，关键时刻绝不掉链子。

那示波器测频率都能在哪用呢？哎呀，那可多了去了。

电子工程师调试电路的时候，经常要用示波器测频率。

学校里的学生做实验也会用到。

这优势可太明显了，直观又准确。

不像有些方法，麻烦死了还不一定准。

我记得有一次，工程师在调试一个电路板，就是用示波器测频率，很快就找到了问题所在。

要是没有示波器，那可就抓瞎喽！
示波器测频率真的超好用，谁用谁知道！。

示波器操作规程标题：示波器操作规程引言概述：示波器是电子测量仪器中常用的一种，用于显示电压信号的波形图形。

正确操作示波器对于准确测量和分析电路中的信号至关重要。

本文将介绍示波器的操作规程，帮助读者更好地使用示波器进行电子信号的测量和分析。

一、示波器的基本原理1.1 示波器的工作原理：示波器通过垂直和水平扫描来显示电压信号的波形图形。

1.2 示波器的主要组成部分：示波器主要由控制面板、显示屏、输入通道、触发电路等组成。

1.3 示波器的基本参数：包括带宽、采样率、垂直灵敏度、水平扫描速度等参数。

二、示波器的操作步骤2.1 打开示波器：按下电源按钮，等待示波器启动完成。

2.2 设置垂直参数：调节垂直灵敏度和偏移，使波形图形清晰可见。

2.3 设置水平参数：调节水平扫描速度和触发电平，使波形图形稳定显示。

三、示波器的触发功能3.1 触发模式选择：示波器支持多种触发模式，如自动触发、外部触发、单次触发等。

3.2 触发电平设置：调节触发电平，确保波形在正确位置触发。

3.3 触发边沿选择：选择上升沿或下降沿触发，以便捕捉特定信号波形。

四、示波器的测量功能4.1 电压测量：使用示波器测量信号的峰值、峰-峰值、均方根值等参数。

4.2 频率测量：利用示波器的测量功能测量信号的频率。

4.3 相位测量：通过示波器的相位测量功能测量信号的相位差。

五、示波器的存储和导出5.1 波形存储：示波器支持波形的存储，可保存重要的波形图形。

5.2 数据导出：示波器可以将测量数据导出到计算机或其他设备进行进一步分析。

5.3 参数设置保存：用户可以保存示波器的参数设置，方便下次使用。

结论：正确操作示波器是进行电子信号测量和分析的关键步骤，本文介绍了示波器的基本原理、操作步骤、触发功能、测量功能以及存储和导出功能，希望能帮助读者更好地使用示波器进行电子信号的测量和分析。
