示波器测高频脉冲信号失真解决的方法

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

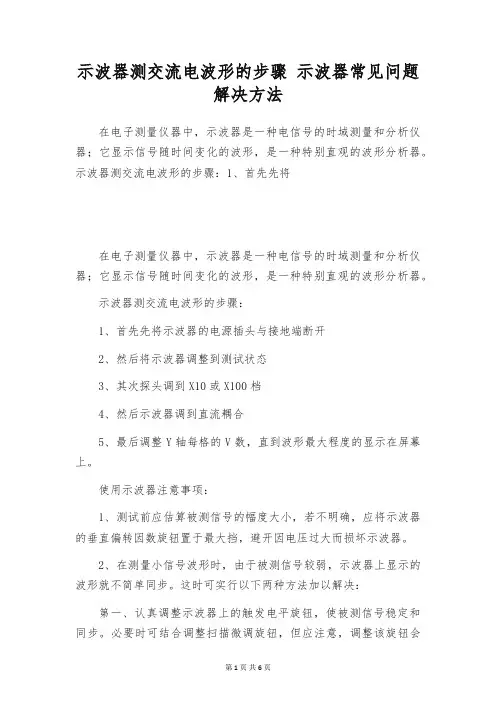

示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。

使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。

2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。

这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。

必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。

会给计算频率造成确定困难。

在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。

第二、使用与被测信号同频率（或整数倍。

的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。

3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。

4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

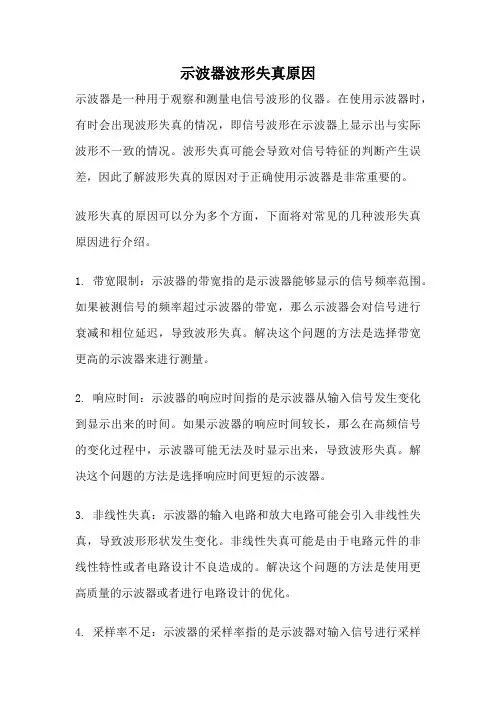

示波器波形失真原因示波器是一种用于观察和测量电信号波形的仪器。

在使用示波器时，有时会出现波形失真的情况，即信号波形在示波器上显示出与实际波形不一致的情况。

波形失真可能会导致对信号特征的判断产生误差，因此了解波形失真的原因对于正确使用示波器是非常重要的。

波形失真的原因可以分为多个方面，下面将对常见的几种波形失真原因进行介绍。

1. 带宽限制：示波器的带宽指的是示波器能够显示的信号频率范围。

如果被测信号的频率超过示波器的带宽，那么示波器会对信号进行衰减和相位延迟，导致波形失真。

解决这个问题的方法是选择带宽更高的示波器来进行测量。

2. 响应时间：示波器的响应时间指的是示波器从输入信号发生变化到显示出来的时间。

如果示波器的响应时间较长，那么在高频信号的变化过程中，示波器可能无法及时显示出来，导致波形失真。

解决这个问题的方法是选择响应时间更短的示波器。

3. 非线性失真：示波器的输入电路和放大电路可能会引入非线性失真，导致波形形状发生变化。

非线性失真可能是由于电路元件的非线性特性或者电路设计不良造成的。

解决这个问题的方法是使用更高质量的示波器或者进行电路设计的优化。

4. 采样率不足：示波器的采样率指的是示波器对输入信号进行采样的频率。

如果采样率不足，那么示波器可能无法准确地捕捉到信号的快速变化，导致波形失真。

解决这个问题的方法是选择采样率更高的示波器进行测量。

5. 动态范围不足：示波器的动态范围指的是示波器能够测量的最大信号幅值和最小信号幅值之间的比值。

如果被测信号的幅值超过了示波器的动态范围，那么示波器可能无法准确地显示出信号的细节，导致波形失真。

解决这个问题的方法是选择动态范围更大的示波器。

除了以上几种常见的波形失真原因外，还有一些其他因素也可能会导致波形失真，例如电缆传输损耗、噪声干扰等。

在使用示波器进行信号测量时，需要对这些因素进行综合考虑，选择合适的示波器，并采取相应的措施来减小波形失真的影响。

总结起来，示波器波形失真的原因主要包括带宽限制、响应时间、非线性失真、采样率不足和动态范围不足等。

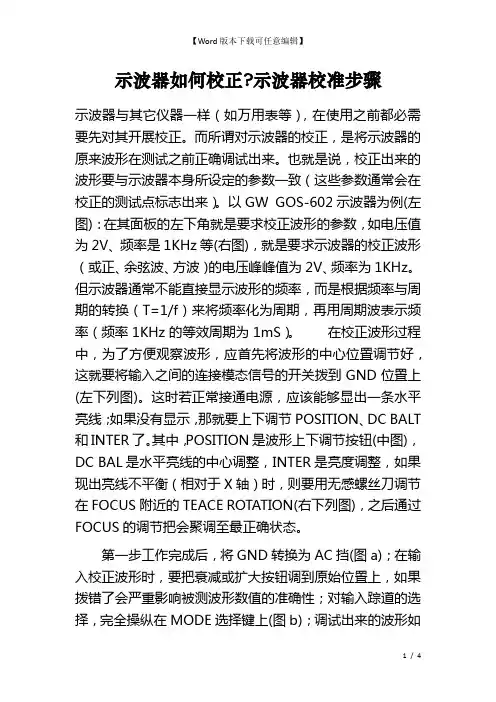

示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其开展校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下列图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT 和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下列图)，之后通过FOCUS的调节把会聚调至最正确状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

图a 图b 图c 图d而通常需要校正的主要是电压峰峰值和周期数的调节，这也是我们对波形的测试内容。

这些调节由按钮VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按钮上的标志指向哪一个数值，表示这一数值就是显示屏的坐标轴上每一格的单位数值。

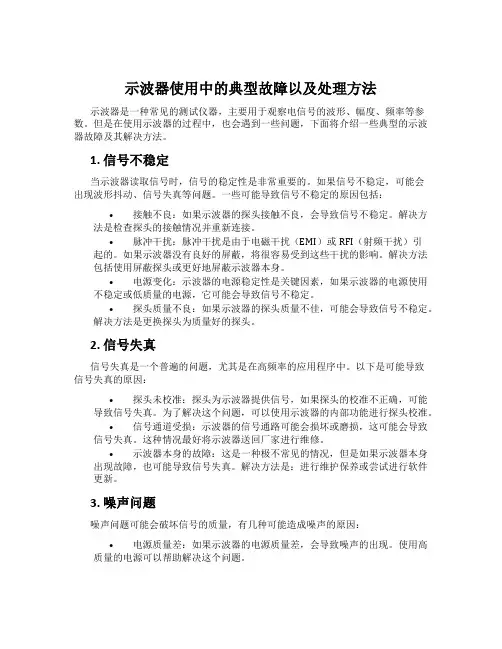

示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。

但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。

1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。

如果信号不稳定，可能会出现波形抖动、信号失真等问题。

一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。

解决方法是检查探头的接触情况并重新连接。

•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。

如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。

解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。

•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。

•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。

解决方法是更换探头为质量好的探头。

2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。

以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。

为了解决这个问题，可以使用示波器的内部功能进行探头校准。

•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。

这种情况最好将示波器送回厂家进行维修。

•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。

解决方法是：进行维护保养或尝试进行软件更新。

3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。

使用高质量的电源可以帮助解决这个问题。

•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。

一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。

•探头质量：探头的质量也会影响噪声的出现。

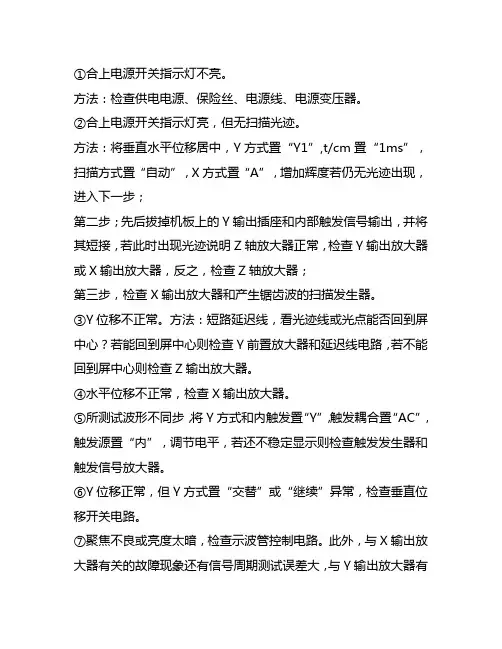

①合上电源开关指示灯不亮。

方法：检查供电电源、保险丝、电源线、电源变压器。

②合上电源开关指示灯亮，但无扫描光迹。

方法：将垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，扫描方式置“自动”，X方式置“A”，增加辉度若仍无光迹出现，进入下一步；
第二步；先后拔掉机板上的Y输出插座和内部触发信号输出，并将其短接，若此时出现光迹说明Z轴放大器正常，检查Y输出放大器或X输出放大器，反之，检查Z轴放大器；
第三步，检查X输出放大器和产生锯齿波的扫描发生器。

③Y位移不正常。

方法：短路延迟线，看光迹线或光点能否回到屏中心？若能回到屏中心则检查Y前置放大器和延迟线电路，若不能回到屏中心则检查Z输出放大器。

④水平位移不正常，检查X输出放大器。

⑤所测试波形不同步，将Y方式和内触发置“Y”，触发耦合置“AC”，触发源置“内”，调节电平，若还不稳定显示则检查触发发生器和触发信号放大器。

⑥Y位移正常，但Y方式置“交替”或“继续”异常，检查垂直位移开关电路。

⑦聚焦不良或亮度太暗，检查示波管控制电路。

此外，与X输出放大器有关的故障现象还有信号周期测试误差大，与Y输出放大器有
关的故障现象有信号幅度测试误差大，还有一些使用不当而造成的假故障，如：触发选择按钮没选择“自动”或“触发”时无扫描基线，示波器的探头接触不良时无测试信号或测试信号不良，同步触发选择错误造成的不能同步等。

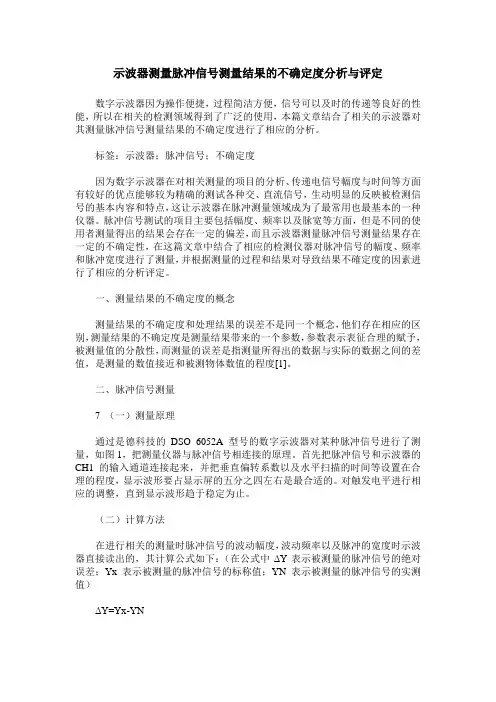

示波器测量脉冲信号测量结果的不确定度分析与评定数字示波器因为操作便捷，过程简洁方便，信号可以及时的传递等良好的性能，所以在相关的检测领域得到了广泛的使用，本篇文章结合了相关的示波器对其测量脉冲信号测量结果的不确定度进行了相应的分析。

标签：示波器；脉冲信号；不确定度因为数字示波器在对相关测量的项目的分析、传递电信号幅度与时间等方面有较好的优点能够较为精确的测试各种交、直流信号，生动明显的反映被检测信号的基本内容和特点，这让示波器在脉冲测量领域成为了最常用也最基本的一种仪器。

脉冲信号测试的项目主要包括幅度、频率以及脉宽等方面，但是不同的使用者测量得出的结果会存在一定的偏差，而且示波器测量脉冲信号测量结果存在一定的不确定性，在这篇文章中结合了相应的检测仪器对脉冲信号的幅度、频率和脉冲宽度进行了测量，并根据测量的过程和结果对导致结果不確定度的因素进行了相应的分析评定。

一、测量结果的不确定度的概念测量结果的不确定度和处理结果的误差不是同一个概念，他们存在相应的区别，测量结果的不确定度是测量结果带来的一个参数，参数表示表征合理的赋予，被测量值的分散性，而测量的误差是指测量所得出的数据与实际的数据之间的差值，是测量的数值接近和被测物体数值的程度[1]。

二、脉冲信号测量7 （一）测量原理通过是德科技的DSO 6052A型号的数字示波器对某种脉冲信号进行了测量，如图1，把测量仪器与脉冲信号相连接的原理。

首先把脉冲信号和示波器的CH1的输入通道连接起来，并把垂直偏转系数以及水平扫描的时间等设置在合理的程度，显示波形要占显示屏的五分之四左右是最合适的。

对触发电平进行相应的调整，直到显示波形趋于稳定为止。

（二）计算方法在进行相关的测量时脉冲信号的波动幅度，波动频率以及脉冲的宽度时示波器直接读出的，其计算公式如下：（在公式中ΔY表示被测量的脉冲信号的绝对误差；Yx表示被测量的脉冲信号的标称值；YN表示被测量的脉冲信号的实测值）ΔY=Yx-YN三、脉冲信号测量结果的不确定度的分析与评定（一）脉冲信号幅度测量结果的不确定度的分析与评定脉冲信号幅度的结果是通过示波器直接读取的，而脉冲信号幅度的不确定度主要是由以下几个方面产生的。

泰克（Tektronix）示波器是一种常用的电子测试仪器，用于观察和分析各种电子信号。

为了确保示波器的准确性和可靠性，定期校准是必要的。

以下是泰克示波器校准的基本步骤：
1. 连接电源：
将示波器的电源线插入电源插座，打开电源开关。

等待电源指示灯亮起，表示示波器已启动。

2. 设置扫描线：
在示波器屏幕上调整亮度，确保扫描线清晰可见。

使用聚焦控制调节扫描线的清晰度，使其最细。

3. 调整基线：
使用基线旋钮调整扫描线与水平刻度线平行，确保基线稳定。

4. 校准探头：
如果示波器配备有校准探头，按照说明书上的步骤进行校准。

通常需要将探头接到示波器的校正方波输出端，并调整探头上的校正孔补偿电容，直到屏幕上显示的方波为平顶。

5. 设置示波器参数：
根据被测信号的大小和频率，调整伏/度选择开关、工作方式开关和扫描时间选择开关等，以便正确显示信号波形。

6. 输入耦合：
将输入耦合开关置于GND位置，确保示波器显示的是稳定的零电平。

然后置于AC 位置，以便输入被测信号。

7. 波形稳定：
使用同步开关调节波形稳定性，确保波形无抖动或扭曲。

8. 观察与调整：
观察屏幕上的信号波形，调整垂直和水平缩放，使波形适合屏幕显示，便于分析。

9. 校准完成：
完成上述步骤后，示波器应已进行基本校准。

如果需要进行更详细的校准，可以参考泰克示波器的具体说明书，进行高级校准操作。

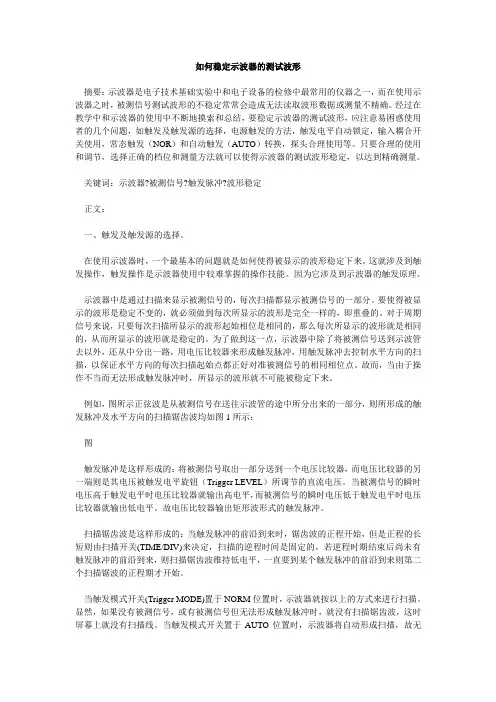

如何稳定示波器的测试波形摘要：示波器是电子技术基础实验中和电子设备的检修中最常用的仪器之一，而在使用示波器之时，被测信号测试波形的不稳定常常会造成无法读取波形数据或测量不精确。

经过在教学中和示波器的使用中不断地摸索和总结，要稳定示波器的测试波形，应注意易困惑使用者的几个问题，如触发及触发源的选择，电源触发的方法，触发电平自动锁定，输入耦合开关使用，常态触发（NOR）和自动触发（AUTO）转换，探头合理使用等。

只要合理的使用和调节，选择正确的档位和测量方法就可以使得示波器的测试波形稳定，以达到精确测量。

关键词：示波器?被测信号?触发脉冲?波形稳定正文：一、触发及触发源的选择。

在使用示波器时，一个最基本的问题就是如何使得被显示的波形稳定下来。

这就涉及到触发操作，触发操作是示波器使用中较难掌握的操作技能。

因为它涉及到示波器的触发原理。

示波器中是通过扫描来显示被测信号的，每次扫描都显示被测信号的一部分。

要使得被显示的波形是稳定不变的，就必须做到每次所显示的波形是完全一样的，即重叠的。

对于周期信号来说，只要每次扫描所显示的波形起始相位是相同的，那么每次所显示的波形就是相同的，从而所显示的波形就是稳定的。

为了做到这一点，示波器中除了将被测信号送到示波管去以外，还从中分出一路，用电压比较器来形成触发脉冲，用触发脉冲去控制水平方向的扫描，以保证水平方向的每次扫描起始点都正好对准被测信号的相同相位点。

故而，当由于操作不当而无法形成触发脉冲时，所显示的波形就不可能被稳定下来。

例如，图所示正弦波是从被测信号在送往示波管的途中所分出来的一部分，则所形成的触发脉冲及水平方向的扫描锯齿波均如图1所示：图触发脉冲是这样形成的：将被测信号取出一部分送到一个电压比较器，而电压比较器的另一端则是其电压被触发电平旋钮（Trigger LEVEL）所调节的直流电压。

当被测信号的瞬时电压高于触发电平时电压比较器就输出高电平，而被测信号的瞬时电压低于触发电平时电压比较器就输出低电平。

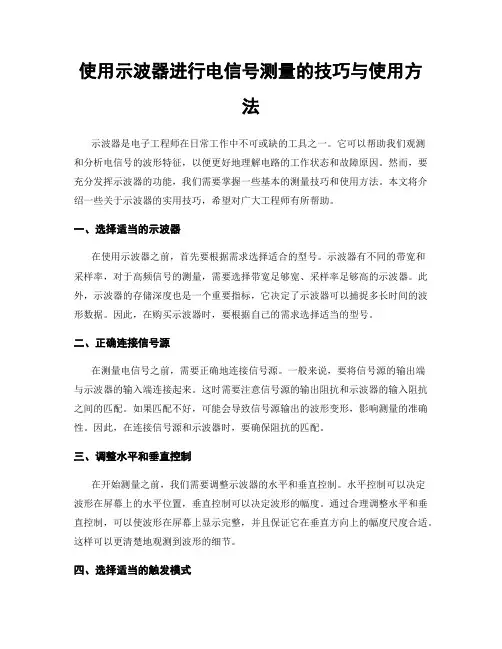

使用示波器进行电信号测量的技巧与使用方法示波器是电子工程师在日常工作中不可或缺的工具之一。

它可以帮助我们观测和分析电信号的波形特征，以便更好地理解电路的工作状态和故障原因。

然而，要充分发挥示波器的功能，我们需要掌握一些基本的测量技巧和使用方法。

本文将介绍一些关于示波器的实用技巧，希望对广大工程师有所帮助。

一、选择适当的示波器在使用示波器之前，首先要根据需求选择适合的型号。

示波器有不同的带宽和采样率，对于高频信号的测量，需要选择带宽足够宽、采样率足够高的示波器。

此外，示波器的存储深度也是一个重要指标，它决定了示波器可以捕捉多长时间的波形数据。

因此，在购买示波器时，要根据自己的需求选择适当的型号。

二、正确连接信号源在测量电信号之前，需要正确地连接信号源。

一般来说，要将信号源的输出端与示波器的输入端连接起来。

这时需要注意信号源的输出阻抗和示波器的输入阻抗之间的匹配。

如果匹配不好，可能会导致信号源输出的波形变形，影响测量的准确性。

因此，在连接信号源和示波器时，要确保阻抗的匹配。

三、调整水平和垂直控制在开始测量之前，我们需要调整示波器的水平和垂直控制。

水平控制可以决定波形在屏幕上的水平位置，垂直控制可以决定波形的幅度。

通过合理调整水平和垂直控制，可以使波形在屏幕上显示完整，并且保证它在垂直方向上的幅度尺度合适。

这样可以更清楚地观测到波形的细节。

四、选择适当的触发模式示波器的触发模式决定了波形在屏幕上的稳定显示。

常见的触发模式有边沿触发、脉冲触发、视频触发等。

在选择触发模式时，需要根据信号的特征来确定最适合的模式。

例如，对于带有噪声的信号，可以选择边沿触发并设置合适的触发电平和触发沿。

通过合理设置触发模式，可以获取到稳定的波形显示。

五、使用存储功能示波器通常具有存储功能，可以将波形数据保存下来供后续分析使用。

在进行长时间测量时，存储功能可以帮助我们捕捉到更多的波形细节。

但是需要注意的是，示波器的存储深度是有限的，如果存储时间过长，可能会导致波形数据丢失。

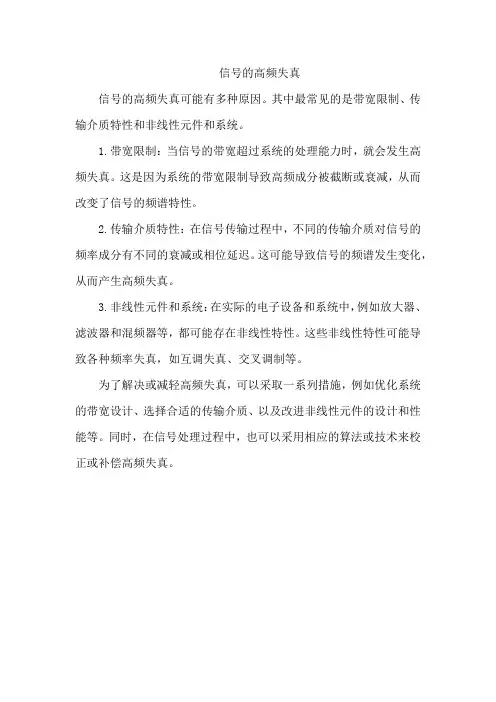

信号的高频失真
信号的高频失真可能有多种原因。

其中最常见的是带宽限制、传输介质特性和非线性元件和系统。

1.带宽限制：当信号的带宽超过系统的处理能力时，就会发生高频失真。

这是因为系统的带宽限制导致高频成分被截断或衰减，从而改变了信号的频谱特性。

2.传输介质特性：在信号传输过程中，不同的传输介质对信号的频率成分有不同的衰减或相位延迟。

这可能导致信号的频谱发生变化，从而产生高频失真。

3.非线性元件和系统：在实际的电子设备和系统中，例如放大器、滤波器和混频器等，都可能存在非线性特性。

这些非线性特性可能导致各种频率失真，如互调失真、交叉调制等。

为了解决或减轻高频失真，可以采取一系列措施，例如优化系统的带宽设计、选择合适的传输介质、以及改进非线性元件的设计和性能等。

同时，在信号处理过程中，也可以采用相应的算法或技术来校正或补偿高频失真。

示波器检查非线性失真故障方法在电子电路的调试和故障排除过程中，经常会出现电路的信号发生非线性失真的情况。

非线性失真会使得电路输出的波形不符合预期，而且可能会导致电路完全损坏。

因此，对于非线性失真故障的检查和诊断是非常重要的。

示波器是进行电路故障检测和信号观察的重要工具。

本文将介绍使用示波器检查非线性失真故障的方法。

1. 什么是非线性失真在电路中，如果信号经过放大处理后，输出波形不能保持输入波形的线性特性，就称为非线性失真。

非线性失真可以分为以下几类：1.1 线性失真当电路的响应特性变化时，输出信号随着输入信号的改变而线性地变化，这种失真称为线性失真。

例子包括增益的非线性、相位失真等等。

1.2 不完全失真当电路输出信号的波形没有被扭曲或无法通过比较进行检测时，称为不完全失真。

例如，电路可能会降低信号的频率响应，但是它不会产生明显的扭曲或损坏波形。

1.3 非线性失真当电路输出信号的波形被扭曲或存在不规则的形状时，称为非线性失真。

非线性失真与电路的放大方式和放大量有关。

2. 示波器检查非线性失真故障的方法使用示波器检查非线性失真故障的方法包括以下几个步骤：2.1 步骤一：确定失真类型在检查非线性失真之前，首先需要确定失真的类型。

根据失真的类型，可以选择合适的检测方法和示波器设置。

2.2 步骤二：选择合适的测量方法根据失真类型的不同，可以选择不同的测量方法。

对于线性失真，可以使用频率响应测试方法，非线性失真则可以使用失真分析仪等设备。

在选择方法和设备时，需要考虑电路的特性和实际情况。

2.3 步骤三：示波器设置在进行测量之前，需要进行示波器的设置。

示波器设置的参数包括：•时间刻度：根据信号的周期调整时间刻度，确保可以显示整个信号波形。

•电压刻度：根据电路输出信号的幅度设置电压刻度上限和下限，确保信号波形清晰可见。

•触发设置：选择适当的触发方式和触发电平，确保可以触发到关键的信号波形。

2.4 步骤四：观察信号波形在设置完成后，可以开始观察信号波形。

示波器校准的简单步骤1.准备工作：在进行示波器校准之前，需要做一些准备工作。

首先，需要核对示波器的型号、序列号、校准日期等信息，确保所用设备的准确性和可靠性。

然后，确保示波器处于适宜的工作环境，无其他干扰源影响测量结果。

接下来，检查示波器的外壳、电源线、连接线等是否完好无损。

2.基本校准：示波器的基本校准主要包括时间基准校准、触发器校准以及幅度校准。

首先进行时间基准校准，该步骤主要是校准时间基准的准确性和稳定性。

通常会使用标准频率源来校准时间基准，可以是外部信号源或内部信号源。

触发器校准是为了确保示波器能够稳定地触发和显示输入信号。

触发器的校准可以通过调整阈值、斜率等参数来完成，使示波器能够在输入信号达到预设条件时进行触发和显示。

幅度校准是为了确保示波器能够准确地显示输入信号的幅度。

幅度校准一般涉及到调整垂直增益、偏移、电压量程等参数，以确保示波器的输入幅度和输出幅度的一致性。

3.功能校准：示波器的功能校准主要是为了验证示波器所具有的各种功能和特性是否正常工作。

功能校准可能涉及到示波器的各种测量模式、触发模式、扫描模式等。

在功能校准过程中，通常需要使用标准信号源来产生测试信号，然后根据标准信号源的输出结果来调整示波器的功能设置，以确保示波器能够正确地测量和显示输入信号。

4.精确度校准：示波器的精确度校准是为了验证示波器在不同测量条件下的准确性。

精确度校准通常需要使用精密的标准仪器和测量方法来进行。

在精确度校准中，需要校准示波器的增益、频率响应、相位响应、时间分辨率等参数。

5.校准记录：在完成示波器的校准后，需要制定并保存校准记录。

校准记录应包括示波器的型号、序列号、校准日期、校准的具体步骤和结果等信息。

校准记录可以用于跟踪示波器的性能变化和日常维护，也可以作为信证据使用。

总结：示波器校准是确保测量准确性和可靠性的重要步骤。

简单的示波器校准步骤包括准备工作、基本校准、功能校准、精确度校准和校准记录等。

示波器故障维修处理方法示波器是电子维修中常用的一种仪器，用于观测和分析电信号的波形。

然而，由于长时间使用或操作不当等原因，示波器可能会出现故障。

本文将介绍示波器常见故障的维修处理方法。

一、示波器无法开机或开机无显示：1. 检查电源是否正常连接，确保电源线无损坏。

2. 检查示波器的开关是否打开，并检查示波器的电源是否正常。

3. 检查示波器的显示屏是否亮度调节过低，尝试调节亮度并重新开机。

4. 若以上方法仍无法解决问题，可能是示波器内部电路出现故障，建议送修专业维修人员进行维修。

二、示波器显示不准确或误差较大：1. 检查示波器的校准状态，校准示波器可以提高显示的准确性。

校准方法可参考示波器的使用手册。

2. 若示波器仍然显示不准确，可能是示波器的探头出现问题。

检查探头是否连接良好，是否损坏，如有问题可更换探头。

3. 示波器显示的波形不稳定可能是示波器的输入信号不稳定。

检查信号源是否稳定，如信号源正常，则可能是示波器内部电路出现问题，建议送修专业维修人员进行维修。

三、示波器无法捕捉到信号或信号幅度过小：1. 检查示波器的触发设置，确保触发源正确设置，并调节触发电平和触发边沿。

如果触发设置正确，但仍无法捕捉到信号，可能是信号源的问题。

2. 检查信号源是否正常工作，如信号源输出正常，但示波器仍无法捕捉到信号，可能是示波器的输入通道出现问题，建议送修专业维修人员进行维修。

四、示波器显示的波形不清晰或有杂散干扰：1. 检查示波器的输入通道是否有外部干扰源，如电源线、高频信号源等。

尽量将示波器远离干扰源，或使用屏蔽线缆进行连接。

2. 检查示波器的探头是否连接良好，尽量缩短探头的长度，减少信号传输过程中的干扰。

3. 若示波器仍然存在波形不清晰或有杂散干扰，可能是示波器内部电路出现问题，建议送修专业维修人员进行维修。

维修示波器时需要注意以下几点：1. 在维修示波器之前，先查阅示波器的使用手册，了解示波器的基本操作和维修注意事项。

示波器校准信号的测量实验报告一、实验目的本实验旨在通过测量示波器校准信号的特征参数，如频率、幅度、偏置等，来验证示波器的测量准确性，并掌握示波器的校准方法与技巧。

二、实验器材本实验所需器材如下：1. 示波器：型号为Tektronix TDS 2024B。

2. 校准信号源：型号为Fluke 5720A。

3. 万用表：型号为Agilent 34410A。

4. 电缆、接头等。

三、实验原理1. 示波器校准信号示波器校准信号是一种标准信号，具有已知的频率、幅度、偏置等特征参数，用于测试示波器的测量准确性。

常见的校准信号有正弦波、方波、脉冲等。

2. 示波器校准方法示波器的校准方法主要包括以下几个方面：（1）垂直校准：调节示波器的垂直增益和位置，使其能够正确显示校准信号的幅度和偏置。

（2）水平校准：调节示波器的水平扫描速率和位置，使其能够正确显示校准信号的频率和相位。

（3）触发校准：调节示波器的触发电平和触发延迟，使其能够正确捕捉校准信号的波形。

（4）校准记录：记录示波器的校准参数，以备后续使用和比较。

四、实验步骤1. 连接校准信号源和示波器，调节校准信号源的输出参数，如频率、幅度、偏置等。

2. 调节示波器的垂直增益和位置，使其能够正确显示校准信号的幅度和偏置。

3. 调节示波器的水平扫描速率和位置，使其能够正确显示校准信号的频率和相位。

4. 调节示波器的触发电平和触发延迟，使其能够正确捕捉校准信号的波形。

5. 记录示波器的校准参数，如垂直增益、位置、水平扫描速率、位置、触发电平、延迟等。

6. 比较校准记录与校准信号源的实际参数，评估示波器的测量准确性。

五、实验结果与分析本实验采用正弦波作为示波器校准信号，频率为1kHz，峰峰值为1V，偏置为0V。

经过垂直、水平和触发校准后，示波器正确显示了校准信号的波形和参数。

通过比较校准记录与校准信号源的实际参数，发现示波器的测量准确性较高，误差在可接受范围内。

六、实验结论本实验通过测量示波器校准信号的特征参数，验证了示波器的测量准确性，并掌握了示波器的校准方法与技巧。

示波器的脉冲测量和占空比分析示波器是一种用于对电信号波形进行显示和分析的重要仪器。

它可以帮助我们观测信号的振幅、频率、相位等参数，而在实际应用中，脉冲测量和占空比分析是示波器常用的功能之一。

一、脉冲测量脉冲信号是一段宽度较窄、振幅较高的方波信号，在众多电子设备中广泛应用。

脉冲测量是指对脉冲信号的宽度、上升时间、下降时间等参数进行测量和分析。

示波器通过触发功能实现脉冲测量。

触发功能可以使示波器在特定条件下触发信号显示。

常见的信号触发方式有边沿触发、脉冲宽度触发、脉冲计数触发等。

边沿触发是最常见的触发方式。

用户可以选择边沿的类型（上升沿或下降沿），并设置特定的触发电平。

当输入信号满足用户设定的触发条件时，示波器会开始进行信号采集和显示。

在脉冲测量过程中，用户可以选择测量脉冲的宽度、上升时间或下降时间。

示波器会自动对信号进行测量，并在显示屏上给出测量结果。

此外，示波器还可以通过自动测量功能对多个脉冲进行连续测量，并计算平均值、最大值、最小值等参数。

二、占空比分析占空比是指周期性信号中高电平所占的时间比例，通常以百分比表示。

占空比分析是对周期性信号中高低电平时间比例进行测量和分析。

在占空比分析中，示波器首先需要通过触发功能找到一个周期性信号。

用户可以设置触发条件，使示波器能够捕捉到信号的一个完整周期。

然后，示波器通过对信号进行计数和测量，找到信号的高电平时间和周期的比例，即占空比。

通常情况下，示波器会将占空比结果以数字和波形图的形式呈现在显示屏上。

占空比分析在许多应用领域中起着重要作用。

例如，在电源设计中，占空比是评估开关电源输出质量的重要指标。

通过示波器对开关电源输出信号进行占空比分析，可以及时发现并解决信号变形、脉冲失真等问题。

三、结论示波器的脉冲测量和占空比分析功能对于电子工程师而言是非常重要的。

脉冲测量可以帮助工程师准确测量和分析脉冲信号的重要参数，为电子设备的调试和优化提供帮助。

占空比分析则可以帮助工程师评估周期性信号的稳定性和质量，有效解决信号失真等问题。

改善波形失真的方法
波形失真是在信号传输过程中出现的一种现象，会导致信号的变形和失真，影响信号的质量和准确性。

为了解决这一问题，我们可以采取以下方法：
1. 增加带宽：波形失真通常是由于信号传输时带宽不足导致的。

如果我们增加信号的带宽，就可以避免信号失真。

例如，我们可以使用更高频率的信号传输，或者在传输前使用信号调制技术。

2. 选择适当的传输介质：不同的传输介质对信号传输的影响不同。

例如，在高速数据传输中，光纤是更好的选择，因为光纤可以避免电磁干扰和信号衰减。

而在短距离的低速传输中，电缆或者无线信号可以更好地适应。

3. 加强信号传输的抗干扰能力：在信号传输过程中，往往会受到各种干扰的影响，如电磁波、噪声等。

为了防止这些干扰对信号的影响，我们可以采取一些措施，比如使用屏蔽电缆、增加信号强度等。

4. 使用信号整形器件：信号整形器件可以对信号进行调整和过滤，使信号更加稳定和准确。

常见的信号整形器件包括滤波器、放大器、稳压器等。

5. 优化信号的传输过程：在信号传输过程中，我们可以采用一些优化措施，如增加传输距离、优化信号传输路径等，来避免信号失真。

总的来说，波形失真是信号传输过程中常见的问题，但我们可以采取多种措施来解决它。

选择合适的传输介质、加强抗干扰能力、使
用信号整形器件、优化信号传输过程等方法都可以有效地改善波形失真的问题。

如何解决电路中的波形失真问题电路中的波形失真是指信号在传输过程中发生的形状改变，通常表现为振幅失真、相位失真和波形畸变等现象。

波形失真可能导致信号信息的损失或误解，因此解决电路中的波形失真问题对于保证信号的质量和准确传输至关重要。

本文将为您介绍如何解决电路中的波形失真问题。

一、选择适当的电路元件电路中的波形失真问题往往与电路元件的特性相关。

因此，为了解决波形失真问题，首先要选择适当的电路元件。

例如，对于高频信号传输电路，选择具有较高截止频率的电容和电感元件可以减小波形失真。

此外，选择高质量、低失真的放大器、滤波器和传输线等元件也是解决波形失真问题的关键。

二、优化电路布局电路的布局也会对波形失真产生一定的影响。

合理布局电路元件可以减小信号传输过程中的干扰和衰减，从而减小波形失真的发生。

在布局电路时，应尽量缩短信号传输路径，减少电路线路的长度和复杂度。

同时，应注意避开可能引起干扰的电源线、传输线和其他高频干扰源，以保证电路信号的纯净传输。

三、抑制电路干扰电路干扰常常是导致波形失真的原因之一。

为了解决波形失真问题，我们需要抑制电路中的各种干扰。

一种常见的措施是添加滤波器来滤除噪声和杂散信号。

滤波器可以根据所需要滤除的频率范围来选择，例如，低通滤波器可滤除高频噪声，而带通滤波器可滤除特定频率范围内的噪声。

此外，合理地接地和屏蔽电路也可以有效地减小电路的干扰。

通过将电路的各个部分接地，可以有效地屏蔽来自其他电源线和干扰源的噪声。

此外，使用屏蔽罩、屏蔽材料等屏蔽措施也可以减小外部干扰对电路波形的影响。

四、调整信号传输的等电位面在电路中，信号的传输往往涉及到等电位面的变化。

为了减小波形失真，我们需要调整信号传输的等电位面，使其尽可能地平整。

这可以通过优化电路连接和接地方式来实现。

例如，在信号传输线路中增加参考地，可以改变等电位面的位置，从而减小波形失真现象。

五、使用补偿电路对于一些无法通过上述方法解决的波形失真问题，还可以考虑使用补偿电路。

合理运用信号失真的例子有位深圳福田华强北的工程师是专门研发生产屏幕的，需要用示波器测量出苹果平板电脑ipad 给屏幕上电时的一串脉冲信号，示波器捕捉下来后，他就可以对照着模拟出这段信号。

但是这位朋友测了好几次都不成功，或者对捕捉到的信号不满意，因此他特意带着他的麦科信平板示波器和其他相关设备来上门咨询了。

首先他演示了一遍他的测量方法，他一共需要测量三路信号，分别连接了示波器的三个通道。

当通道三上电产生一个直流电时，通道一和通道二就会分别产生一段脉冲正负间隔并且脉宽有差异的信号，而他需要观察的就是通道一的脉冲变化规律，以此作为依据做出模拟。

通道三产生的直流电在二点几伏，通道一和通道二的脉冲在±500mV 以内。

因此他把通道一和通道二的垂直档位设置为了200mV/div，通道三的垂直档位设置为了1V/div。

接着他把示波器的时基打到了500ms，也就是一屏幕记录 500*14ms 的波形，既时长 7 秒的信号。

接着他将信号分别接入三个通道，然后进行上电，示波器在500ms 时基下进入了滚屏模式，因此他可以实时看到信号的变化，当捕捉完一屏幕信号后，他按下暂停键，然后调节时基展开信号，观察通道一脉冲密集处的信号。

可是展开以后看到的波形却令他大失所望，因为预期的方波都变成了锯齿波。

甚至还丢失了部分脉冲信号。

其实他的操作并没有问题，问题出在他的操作必须要求示波器有很大的存储深度，这样在时基打大的时候，采样率就不会降低太多。

他这个脉冲信号一个周期实际上是在 1us 左右，也就是 1M 的频率，此时示波器的带宽还是满足测量条件的，但是采样率收到存储深度所限，已经下降太多。

理想的测量采样率应该是在 5M/s-20M/s 左右。

这里和分享一个基本的知识点，就是示波器的实时采样率是 = 示波器存储深度÷ 波形记录时长，由这个公式可见，由于示波器的存储深度是固定的，因此波形记录时长越长，示波器的实时采样率就越低。
