同步调相机你了解多少？同步调相机是一种特殊运行状态下的同步电机，当应用于电力系统时，能根据系统的需要，自动地在电网电压下降时增加无功输出!在电网电压上升时吸收无功功率，以维持电压，提高电力系统的稳定性，改善系统供电质量。
下面小编为大家介绍下同步调相机。
一、同步调相机原理电力系统中的主要负载是异步电动机和变压器。
这些设备均从电网汲取大量的无功功率以供其励磁之用。
所以，电网担负着很大一部分电感性的无功电流，导致电网的功率因数降低，以致发电机和输配电设备的作用不能充分发挥，线路损耗和电压损失增大，输电质量变坏，甚至影响输电的稳定性。
由于同步电机处在过励状态时，可以从电网汲取相位超前于电压的电流，从而改善电网的功率因数（见功率因数的提高，因此在过去的生产实际中，除选用一部分同步电动机外，还在电网的受电端装设一些同步调相机，用于改善电网的功率因数。
根据电网负载情况的不同，适当调节调相机的励磁电流，可改变调相机汲取的无功功率，使电网的功率因数接近于1。
此外,在长距离输电线路中，线路电压降随负载情况的不同而发生变化，如果在输电线的受电端装一同步调相机，在电网负载重时，让其过励运行，增加输电线中滞后的无功电流分量，从而可减少线路压降；在输电线轻载的情况下，让其欠励运行，吸收滞后的无功电流，可防止电网电压上升，从而维持电网的电压在一定的水平上。
同步调相机还有提高电力系统稳定性的作用。
二、同步调相机应用（1）控制电压的大幅偏移；（2）在HVDC的终端作为动态无功支持。
同步调相机是特殊运行状态下的同步电机。
可视为不带有有功负荷的同步发电机或是一种不带机械负荷的同步发电机。
它可以过励磁运行，也可以欠励磁运行，运行状态根据系统的需要来调节。
当它过励磁运行时，将向电网发出无功功率；欠励磁运行时，将从电网吸收无功功率。
同步调相机一般装设自动调节励磁装置，能自动地在电网电压降低时增加输出无功以维持电压，在有强励装置是，在电网故障情况下也能调整系统电压保证继电保护装置的正确动作。

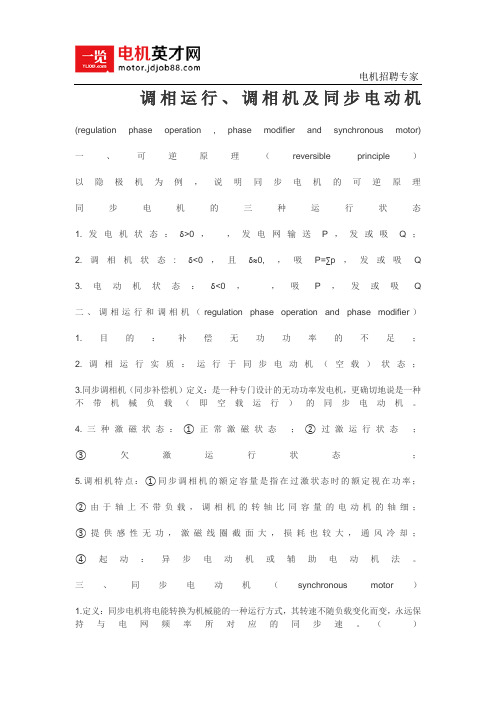

电机招聘专家调相运行、调相机及同步电动机(regulation phase operation , phase modifier and synchronous motor)一、可逆原理（reversible principle）以隐极机为例，说明同步电机的可逆原理同步电机的三种运行状态1.发电机状态：δ>0，，发电网输送P，发或吸Q；2.调相机状态: δ<0，且δ≈0, ，吸P=∑p，发或吸Q3.电动机状态：δ<0，，吸P，发或吸Q二、调相运行和调相机（regulation phase operation and phase modifier）1.目的：补偿无功功率的不足；2.调相运行实质：运行于同步电动机（空载）状态；3.同步调相机（同步补偿机）定义：是一种专门设计的无功功率发电机，更确切地说是一种不带机械负载（即空载运行）的同步电动机。
4.三种激磁状态：①正常激磁状态；②过激运行状态；③欠激运行状态；5.调相机特点：①同步调相机的额定容量是指在过激状态时的额定视在功率；②由于轴上不带负载，调相机的转轴比同容量的电动机的轴细；③提供感性无功，激磁线圈截面大，损耗也较大，通风冷却；④起动：异步电动机或辅助电动机法。
三、同步电动机（synchronous motor）1.定义：同步电机将电能转换为机械能的一种运行方式，其转速不随负载变化而变，永远保持与电网频率所对应的同步速。
（）电机招聘专家2.电动机的基本方程式和相量图方程式：发电机惯例：隐极机：电动机惯例：隐极机：凸极机：3.功角特性：凸极机：隐极机：4.功率平衡：5.三种激磁状态：①正常激磁状态：与同相，，吸有功P，Q=0；②过激运行状态：超前，吸有功P，吸容性Q（发感性Q）；③欠激运行状态：滞后，吸有功P，吸感性Q（发容性Q）；6.U形曲线：同发电机**结论：同步电动机最可贵的优点，调If可改变它的无功输出。
