深度剖析锂离子电池鼓胀原因锂离子电池由于具有高寿命、高容量被广泛推广使用，但是随着使用时间的延长，其存在鼓胀、安全性能不理想和循环衰减加快的问题也日益严重，引起了锂电界深度的分析和抑制研究。
根据实验研发经验，笔者将锂电池鼓胀的原因分为两类，一是电池极片的厚度变化导致的鼓胀；二是由于电解液氧化分解产气导致的鼓胀。
在不同的电池体系中，电池厚度变化的主导因素不同，如在钛酸锂负极体系电池中，鼓胀的主要因素是气鼓；在石墨负极体系中，极片厚度和产气对电池的鼓胀均起到促进作用。
一、电极极片厚度变化在锂电池使用过程中，电极极片厚度会发生一定的厚度变化，尤其是石墨负极。
据现有数据，锂电池经过高温存储和循环，容易发生鼓胀，厚度增长率约6%——20%，其中正极膨胀率仅为4%，负极膨胀率在20%以上。
锂电池极片厚度变大导致的鼓胀根本原因是受石墨的本质影响，负极石墨在嵌锂时形成LiCx（LiC24、LiC12和LiC6等），晶格间距变化，导致形成微观内应力，使负极产生膨胀。
下图是石墨负极极片在放置、充放电过程中的结构变化示意图。
石墨负极的膨胀主要是嵌锂后产生不可恢复膨胀导致的。
这部分膨胀主要与颗粒尺寸、粘接剂剂及极片的结构有关。
负极的膨胀造成卷芯变形，使电极与隔膜间形成空洞，负极颗粒形成微裂纹，固体电解质相界面（SEI）膜发生破裂与重组，消耗电解液，使循环性能变差。
影响负极极片变厚的因素有很多，粘接剂的性质和极片的结构参数是最重要的两个。
石墨负极常用的粘接剂是SBR，不同的粘接剂弹性模量、机械强度不同，对极片的厚度影响也不同。
极片涂布完成后的轧制力也影响负极极片在电池使用中的厚度。
在相同的应力下，粘接剂弹性模量越大，极片物理搁置反弹越小；充电时，由于Li+嵌入，使石墨晶格膨胀；同时，因负极颗粒及SBR的形变，内应力完全释放，使负极膨胀率急剧升高，SBR处于塑性变形阶段。
这部分膨胀率与SBR的弹性模量和断裂强度有关，导致SBR的弹性模量和断裂强度越大，造成不可逆的膨胀越小。

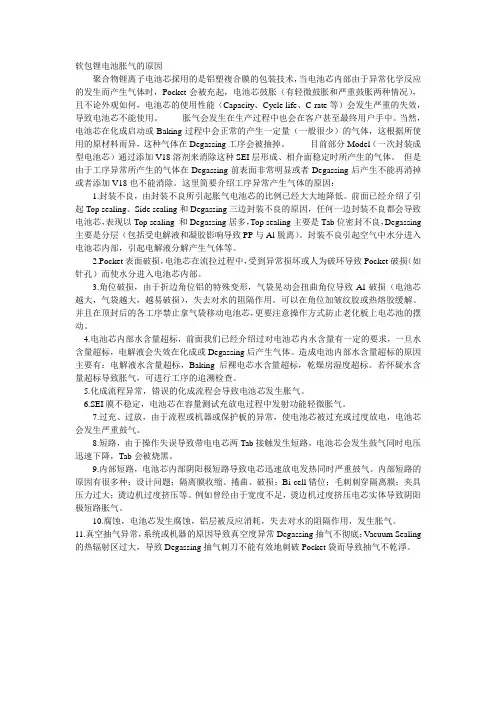

软包锂电池胀气的原因聚合物锂离子电池芯採用的是铝塑複合膜的包装技术，当电池芯内部由于异常化学反应的发生而产生气体时，Pocket会被充起，电池芯鼓胀（有轻微鼓胀和严重鼓胀两种情况），且不论外观如何，电池芯的使用性能（Capacity、Cycle life、C-rate等）会发生严重的失效，导致电池芯不能使用。
胀气会发生在生产过程中也会在客户甚至最终用户手中。
当然，电池芯在化成启动或Baking过程中会正常的产生一定量（一般很少）的气体，这根据所使用的原材料而异，这种气体在Degassing工序会被抽掉。
目前部分Model（一次封装成型电池芯）通过添加V18溶剂来消除这种SEI层形成、相介面稳定时所产生的气体。
但是由于工序异常所产生的气体在Degassing前表面非常明显或者Degassing后产生不能再消掉或者添加V18也不能消除。
这里简要介绍工序异常产生气体的原因：1.封装不良，由封装不良所引起胀气电池芯的比例已经大大地降低。
前面已经介绍了引起Top sealing、Side sealing和Degassing三边封装不良的原因，任何一边封装不良都会导致电池芯，表现以Top sealing 和Degassing居多，Top sealing主要是Tab位密封不良，Degassing 主要是分层（包括受电解液和凝胶影响导致PP与Al脱离）。
封装不良引起空气中水分进入电池芯内部，引起电解液分解产生气体等。
2.Pocket表面破损，电池芯在流拉过程中，受到异常损坏或人为破环导致Pocket破损（如针孔）而使水分进入电池芯内部。
3.角位破损，由于折边角位铝的特殊变形，气袋晃动会扭曲角位导致Al破损（电池芯越大，气袋越大，越易破损），失去对水的阻隔作用。
可以在角位加皱纹胶或热熔胶缓解。
并且在顶封后的各工序禁止拿气袋移动电池芯，更要注意操作方式防止老化板上电芯池的摆动。
4.电池芯内部水含量超标，前面我们已经介绍过对电池芯内水含量有一定的要求，一旦水含量超标，电解液会失效在化成或Degassing后产生气体。
软包锂电池胀气的原因聚合物锂离子电池芯採用的是铝塑複合膜的包装技术，当电池芯内部由于异常化学反应的发生而产生气体时，Pocket会被充起，电池芯鼓胀（有轻微鼓胀和严重鼓胀两种情况），且不论外观如何，电池芯的使用性能（Capacity、Cycle life、C-rate等）会发生严重的失效，导致电池芯不能使用。
胀气会发生在生产过程中也会在客户甚至最终用户手中。
当然，电池芯在化成启动或Baking过程中会正常的产生一定量（一般很少）的气体，这根据所使用的原材料而异，这种气体在Degassing工序会被抽掉。
目前部分Model（一次封装成型电池芯）通过添加V18溶剂来消除这种SEI层形成、相介面稳定时所产生的气体。
但是由于工序异常所产生的气体在Degassing前表面非常明显或者Degassing后产生不能再消掉或者添加V18也不能消除。
这里简要介绍工序异常产生气体的原因：1.封装不良，由封装不良所引起胀气电池芯的比例已经大大地降低。
前面已经介绍了引起Top sealing、Side sealing和Degassing三边封装不良的原因，任何一边封装不良都会导致电池芯，表现以Top sealing 和Degassing居多，Top sealing主要是Tab位密封不良，Degassing 主要是分层（包括受电解液和凝胶影响导致PP与Al脱离）。
封装不良引起空气中水分进入电池芯内部，引起电解液分解产生气体等。
2.Pocket表面破损，电池芯在流拉过程中，受到异常损坏或人为破环导致Pocket破损（如针孔）而使水分进入电池芯内部。
3.角位破损，由于折边角位铝的特殊变形，气袋晃动会扭曲角位导致Al破损（电池芯越大，气袋越大，越易破损），失去对水的阻隔作用。
可以在角位加皱纹胶或热熔胶缓解。
并且在顶封后的各工序禁止拿气袋移动电池芯，更要注意操作方式防止老化板上电芯池的摆动。
4.电池芯内部水含量超标，前面我们已经介绍过对电池芯内水含量有一定的要求，一旦水含量超标，电解液会失效在化成或Degassing后产生气体。
锂电池膨胀原理今天来聊聊锂电池膨胀原理的一些事儿。
我想大家都有用过锂电池的设备，像手机、平板电脑这些。
有时候你可能会发现，用了一段时间后，电池好像鼓起来了，这就是锂电池膨胀。
这是为啥呢？这里面的原理可有点复杂，但咱们可以慢慢地唠。
你可以把锂电池想象成一个小小的房子，里面住着锂离子这位“居民”。
锂电池在正常工作的时候，锂离子就在正负极之间来回跑来跑去“串门儿”，就像我们平常出门上班和回家一样。
可是啊，要是这个过程中出了问题，那就麻烦了。
比如说充电的时候，如果电流太大了，就像是很多人一股脑儿地往房子里冲，就容易把房子给挤坏了，这里对应的就是电池内部的结构被破坏了，然后电池就开始膨胀。
还有一种情况呢，就像是这个“房子”的墙壁破了个洞似的。
在锂电池里，这个“墙壁”就是电池的隔膜。
要是隔膜破了，正负极可能就直接“见面”了，然后就会发生一些不该发生的化学反应。
这就好比两个原本应该分开管理的部门突然混在一起办公，那肯定乱套啦！发生这种错误的化学反应之后啊，就可能会产生气体，这些气体越来越多，就像给气球吹气一样，电池也就膨胀起来了。
有意思的是，锂电池膨胀可不只是影响电池的外观，它还会影响电池的性能呢。
比如说手机电池膨胀之后，可能待机时间就变短了，充电也可能会变得很慢。
这和咱们人的身体是一个道理啊，如果身体的某个器官出问题了，整个人的状态就不好了。
说到这里，你可能会问，那怎么避免锂电池膨胀呢？这其实和我们日常使用习惯有关。
尽量不要在温度过高或者过低的环境下使用电池，太热或者太冷对这个“小房子”里的锂离子都不友好，很可能让它们的活动出乱子。
还有，充电的时候最好使用原装的充电器，这样就可以控制合适的电流，不会让太多的锂离子“莽撞”地冲进这个“小房子”。
老实说，我一开始也不明白锂电池膨胀会有这么多影响。
我就单纯以为只是电池质量不好。
但是随着对锂电池知识的深入学习，我才发现这其中的奥秘。
我觉得理解这个原理对我们日常使用电池类产品特别有用，可以让我们更好地爱护我们的设备。
