电子工程师应该掌握的20个模拟电路

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

- 1 -一、 桥式全波整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型： 2、桥式整流电流流向过程： 输入输出波形：3、计算：V o, Io,二极管反向电压。

解：1、二极管伏安特性曲线 理想开关模型 恒压降模型2、桥式整流电流流向过程（实线为正半周，虚线为负半周）3、V o, Io,二极管反向电压：O V2π22V =O I =L2π22R V 22V V =二级管反向电压输出波形输入波形- 2 -二、 直流电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

解：1、若电路处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C 充电。

此时C 相当于并联在v2上，所以输出波形同v2 ，是正弦形。

当v 2到达90°时，v 2开始下降。

先假 设二极管关断，电容C 就要以指数规律向负 载ＲL 放电。

指数放电起始点的放电速率很 大。

在刚过90°时，正弦曲线下降的速率很 慢。

所以刚过90°时二极管仍然导通。

在超 过90°后的某个点，正弦曲线下降的速率越 来越快，当刚超过指数曲线起始放电速率时， 二极管关断。

所以，在t 1到t 2时刻，二极管导电，Ｃ充电， v C =v L 按正弦规律变化；t 2到t 3时刻二极管 关断，v C =v L 按指数曲线下降，放电时间常 数为R L C 。

需要指出的是，当放电时间常数R L C 增加时，t 1点要右移， t 2点要左移，二极管关断时间加长，导通角减小，见曲线3；反之，R L C 减少时，导通角增加。

显然，当ＲL 很小，即I L 很大时，电容滤波的效果不好，见图滤波曲线中的2。

反之，当ＲL 很大，即I L 很小时，尽管C 较小, R L C 仍很大,电容滤波的效果也很好，见滤波曲线中的3。

所以电容滤波适合输出电流较小的场合。

2、（1）滤波电容的选用原则在电源设计中,滤波电容的选取原则是: 当R L C=(3~5)T/2时，可取得较好的滤波效果， C=(3~5)T/2R L其中: C 为滤波电容,单位为F; T 为频率, 单位为Hz ， R L 为负载电阻,单位为Ω 当然,这只是一般的选用原则,在实际的应用中,如条件(空间和成本)允许,都选取C=5T/R. （2）耐压值≥1.5U O三、 信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、画出通频带曲线。

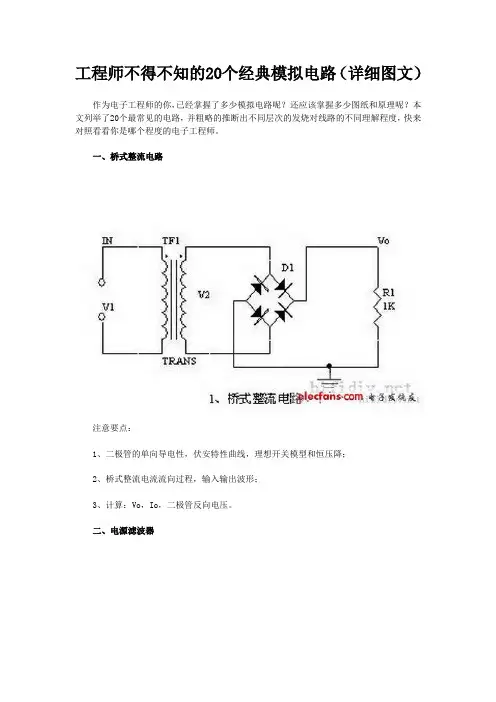

工程师不得不知的20个经典模拟电路（详细图文）作为电子工程师的你，已经掌握了多少模拟电路呢？还应该掌握多少图纸和原理呢？本文列举了20个最常见的电路，并粗略的推断出不同层次的发烧对线路的不同理解程度，快来对照看看你是哪个程度的电子工程师。

一、桥式整流电路注意要点：1、二极管的单向导电性，伏安特性曲线，理想开关模型和恒压降；2、桥式整流电流流向过程，输入输出波形；3、计算：Vo，Io，二极管反向电压。

二、电源滤波器注意要点：1、电源滤波的过程，波形形成过程；2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器注意要点：1、信号滤波器的作用，与电源滤波器的区别和相同点；2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线；3、画出通频带曲线，计算谐振频率。

四、微分和积分电路注意要点：1、电路的作用，与滤波器的区别和相同点；2、微分和积分电路电压变化过程分析，画出电压变化波形图；3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路注意要点：1、三极管的结构、三极管各极电流关系、特性曲线、放大条件；2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；3、静态工作点的计算、电压放大倍数的计算。

六、分压偏置式共射极放大电路分压偏置式共射极放大电路注意要点：1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；2、电流串联负反馈过程的分析，负反馈对电路参数的影响；3、静态工作点的计算、电压放大倍数的计算；4、受控源等效电路分析。

七、共集电极放大电路（射极跟随器）共集电极放大电路注意要点：1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电路的输入和输出阻抗特点；2、电流串联负反馈过程的分析，负反馈对电路参数的影响；3、静态工作点的计算、电压放大倍数的计算。

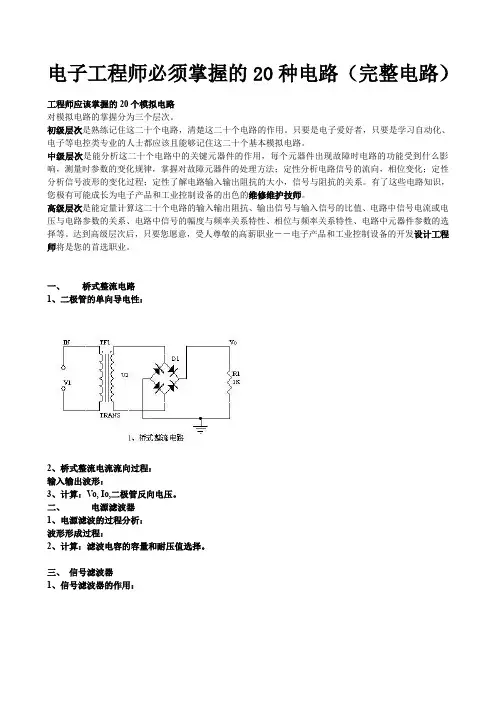

电子工程师必须掌握的20种电路（完整电路）工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、 桥式整流电路1、二极管的单向导电性： 伏安特性曲线：理想开关模型和恒压降模型： 2、桥式整流电流流向过程：输入输出波形：P5183、计算：Vo, Io,二极管反向电压。

二、 电源滤波器1、电源滤波的过程分析：波形形成过程：直流电源中包含有交流成分，需要滤波。

2、计算：滤波电容的容量和耐压值选择。

大电容，与小电容并联使用 三、 信号滤波器 1、信号滤波器的作用：与电源滤波器的区别和相同点： 2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

在自动化系统中，常用微分，积分电路作为调节环节。

还可以来进行波形变化，或者产生波形。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

简单计算，3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

电子工程师必须掌握的20种电路工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：V o, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、 桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型： 2、桥式整流电流流向过程： 输入输出波形：3、计算：V o, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、 信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点： 2、LC 串联和并联电路的阻抗计算， 幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、 微分和积分电路1、电路的作用，与滤波器的区别和相同点。

23 五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、 输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

六、 分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和 输出的信号电压相位关系、交流和直流等效电路图。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

电子工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业－－电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

一、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

二、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

三、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

工程帅应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，活楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小, 信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业 --电子产品和工业控制设备的开发设计工程师将是您的首选职业。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：直流电源中包含有交流成分，需要滤波。

2、计算：滤波电容的容量和耐压值选择。

大电容，与小电容并联使用三、信号滤波器1、信号滤波器的作用：伏安特性曲线:2、桥式整流电流流向过程:输入输出波形：P518与电源滤波器的区别和相同点：2、LC申联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振桥式整流电路3、计算：Vo, Io,二极管反向电压。

1、二极管的单向导电性:理想开关模型和包压降模型:4、彳1、 电路的作用，与滤波器的区别和相同点。

在自动化系统中，常用微分，积分电路作为 调节环节。

还可以来进行波形变化，或者产 生波形。

2、 微分和积分电路电压变化过程分析， 画出 电压变化波形图。

简单计算，3、 计算：时间常数，电压变化方程，电阻和 电容参数的选择。

五、共射极放大电路1、 三极管的结构、三极管各极电流关系、特 性曲线、放大条件。

工程师应该掌握的20个模拟电路对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业一一电子产品和工业控制设备的开发设计工程师将是您的首选职业。

以下是20个基本模拟电路：一、桥式整流电路IN TT1 VoTRANSh桥式整流电路1•二极管的单向导电性：二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

理想开关模型和恒压降模型：理想模型指的是在二极管正向偏置时，其管压降为0，而当其反向偏置时，认为它的电阻为无穷大，电流为零•就是截止。

恒压降模型是说当二极管导通以后，其管压降为恒定值，硅管为0.7V，锗管0.5 V2.桥式整流电流流向过程：当u 2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载R L是的电流是自上而下流过负载，负载上得到了与u2正半周期相同的电压；在u2的负半周，u2 的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载R L上的电流仍是自上而下流过负载，负载上得到了与u2正半周期相同的电压。

3.计算：Vo , Io ，二极管反向电压Uo=0.9U 2, lo=0.9U 2/R L , U RM =V 2 U 2二、电源滤波器in 1+ L I + out{3^IQOOICD-电源滤波一 LC 滤波R L 两端并联一只较大容量的电容器。

一、桥式整流电路桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，常用来将交流电转变为直流电。

半波的整流电压。

对输入正弦波的利用效率比半波整流高一倍。

二、电源滤波器利用电感抑制高频电磁波，使用大容量电容抑制高频率脉冲。

是电流变的平滑和稳定。

电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。

电源滤波器的原理就是一种——阻抗失配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。

简介：电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。

电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。

利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。

工作原理电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。

电源滤波器内部电路电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大，对电磁干扰的衰减就越有效。

性能测试漏电流性能测试泄漏电流是指在250VAC的电压下，相线和中线与滤波器外壳(地线)间流过的电流。

它主要取决于接地电容(共模电容)的取值。

较大的共模电容CY可以提高插入损耗，但却造成较大的漏电流。

泄漏电流的测试电路如图所示：漏电流性能测试耐压性能测试为确保电源滤波器的性能以及设备和人身安全，必须进行耐压测试。

耐压测试是在极端工作条件下的测试。

若CX电容器的耐压性能欠佳，在出现峰值浪涌电压时，可能被击穿。

它的击穿虽然不危及人身安全，但会使滤波器功能丧失或性能下降。

CY电容器除了满足接地漏电流的要求外，还在电气和机械性能方面具有足够的安全余量，避免在极端恶劣的环境条件下出现击穿短路现象。

故线一地之间的耐压性能对保护人身安全有重要意义，一旦设备或装置的绝缘保护措施失效，可能导致人员伤亡性能评定EMI电源滤波器在使用时考虑最多的是额定电压及电流值、耐压性能、漏电流三项，而其中最主要的评定性能为滤波器的插入损耗性能。
