点阵式汉字LED显示屏的原理与制作(精)

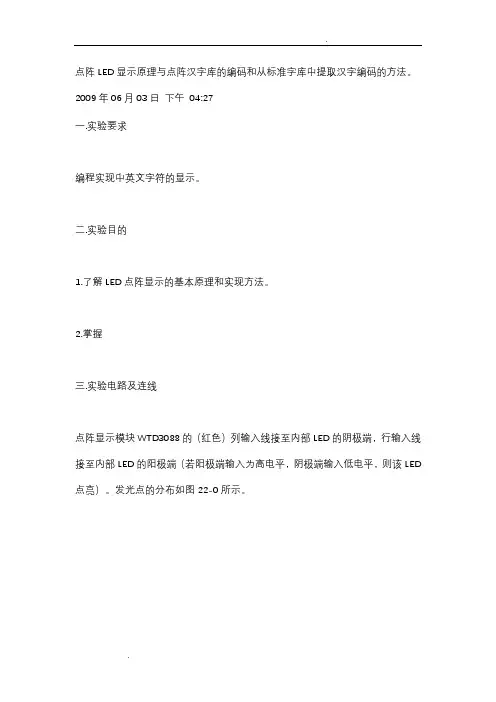

点阵LED显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法。

2009年06月03日下午04:27一.实验要求编程实现中英文字符的显示。

二.实验目的1.了解LED点阵显示的基本原理和实现方法。

2.掌握三.实验电路及连线点阵显示模块WTD3088的（红色）列输入线接至内部LED的阴极端，行输入线接至内部LED的阳极端（若阳极端输入为高电平，阴极端输入低电平，则该LED 点亮）。

发光点的分布如图22-0所示。

Fig 22-0 WTD3088 LED分布如图22-1示，本实验模块使用74LS374来控制列输入线的电平值。

将74LS374的某输出置0，则对应的LED阴极端被置低。

如图22-2示，本实验模块使用74LS273来控制行输入线，并通过9013提供电流驱动。

将74LS273的某输出置1，则对应的LED阳极端被置高。

每次系统重新开启或总清后，74LS273输出为全0，LED显示被关闭。

通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

Fig 22-1 LED模块及列扫描电路Fig 22-2 行扫描电路Fig 22-3地址译码电路本实验模块使用4块WTD3088组成16×16点阵，以满足汉字显示的要求。

为了方便的控制四个单元，使用了一片74LS139译码，产生四个地址片选信号：CLKR1= CSLED，CLKR2= CSLED+1，用于行控制的两片74LS273；CLKC1= CSLED+2，CLKC2= CSLED+3，用于列控制的两片74LS374。

实验接线:按示例程序，模块的CSLED接51/96地址的8000H。

四.实验说明使用高亮度LED发光管构成点阵，通过编程控制可以显示中英文字符、图形及视频动态图形。

LED显示以其组构方式灵活、亮度高、技术成熟、成本低廉等特点在证券、运动场馆及各种室内/外显示场合得到广泛的应用。

所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库（如ASC16、HZ16）中提取。

点阵式汉字LED显示屏电路原理与制作汉字显示屏广泛应用与汽车报站器，广告屏等。

本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块，而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。

同时为了降低制作难度，仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。

1汉字显示的原理：我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p 00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h.依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”的扫描代码为：04H,00H,04H,02H,04H,02H,04H,04H04H,08H,04H,30H,05H,0C0H,0FEH,00H05H,80H,04H,60H,04H,10H,04H,08H04H,04H,0CH,06H,04H,04H,00H,00H由这个原理可以看出，无论显示何种字体或图像，都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

点阵式汉字LED显示屏电路原理与制作引言随着现代科技的不断发展，点阵式汉字LED显示屏已经成为了人们常见的显示设备之一。

它的使用范围广泛，包括交通信号灯、信息传递广告牌、计数器以及各种显示屏幕等。

本文将介绍点阵式汉字LED显示屏的电路原理与制作方法。

电路原理点阵式汉字LED显示屏电路由LED点阵驱动、字符编码、汉字存储等部分组成，其中最重要的是LED点阵驱动电路。

LED点阵驱动电路的主要作用是将字符编码与点阵对应，控制LED点阵的纵横排列亮灭，从而完成汉字、数字和符号的显示。

LED点阵驱动原理一般的LED点阵由数个单色LED灯组成，每个LED灯都是一对正负极相接的二极管。

在LED点阵中，各个LED灯的安装形式分为共阳和共阴两种。

如果LED 点阵的共阳端和各LED灯的阳极相接，共阴端和各LED灯的阴极相连接，则属于共阳形式。

反之，如果LED点阵的共阴端和各LED灯的阴极相接，共阳端和各LED灯的阳极相连接，这种连接形式就属于共阴。

在LED点阵驱动电路中，常用的联系方式是行列驱动方式。

行驱动是指将某一行的LED灯全部亮起，列驱动则是指依次将某一列的LED灯全部亮起。

在LED点阵驱动电路中，使用逐行扫描和逐列扫描驱动方式。

逐行扫描方式就是将控制信号送到一个行选通器中，由行选通器依次将行选通信号输入到LED点阵中，显示出字符内容；逐列扫描方式就是将控制信号送到一个列选通器中，由列选通器依次将列选通信号输入到LED点阵中，显示出字符内容。

字符编码的原理汉字是由笔画组成的字符，每个汉字都有自己的字符编码。

在计算机内存中，每个汉字的编码都是由二进制数字组成的，这些数字被称为“汉字编码”。

汉字的编码方式有多种，常用的有GB2312、GB18030、Unicode、UTF-8等。

在LED点阵驱动电路中，需要将字符编码和LED点阵对应起来，完成LED点阵的控制。

汉字存储的原理汉字存储是指将字符编码和LED点阵对应的关系存储到EEPROM或Flash等芯片中。

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏，因为没有控制器，所以对显示屏的工作原理进行了一番研究，利用手头上的元件，搭了一块电路板，编写了一段程序就放置一边了，这几天有时间，把原来的89C51汇编程序改了一下，改为AT89C2051和STC11F04E单片机能用的程序，放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图：下面是接口电路板图：下面是电路原理图：工作原理：这块显示屏是分为上下共32行LED点阵，水平有4块16*16点阵，所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描，列用74ls595控制，当138扫描到某一行时，595决定哪一列该亮，就这样快速扫描，就形成了图像了。

参见下图：以单色单元板为例走线方式如下图：各信号走向如下：l JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板，JP1各端口含义如下：ABCD是显示屏电路板上的74LS138地址译码端，单片机寄存器R3控制行扫描，当R3从00000000到00010000增加时ABCD的变化给138译码，当R3=0FH 时正好扫描16行，当进位到10时扫描结束，OE是138的片选使能端，低电平有效。

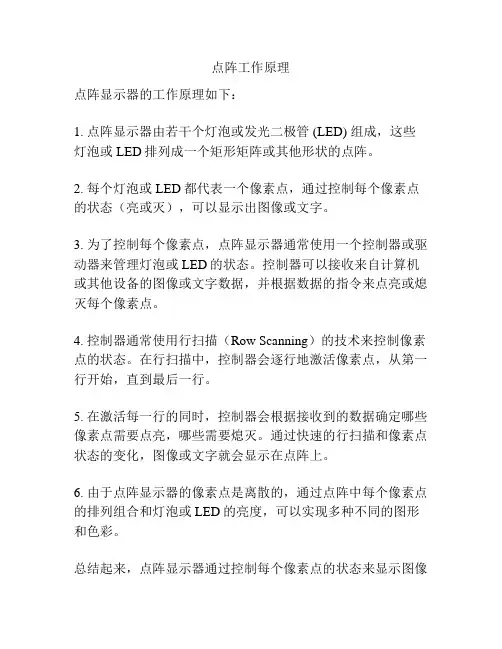

点阵工作原理
点阵显示器的工作原理如下：
1. 点阵显示器由若干个灯泡或发光二极管 (LED) 组成，这些灯泡或LED排列成一个矩形矩阵或其他形状的点阵。

2. 每个灯泡或LED都代表一个像素点，通过控制每个像素点的状态（亮或灭），可以显示出图像或文字。

3. 为了控制每个像素点，点阵显示器通常使用一个控制器或驱动器来管理灯泡或LED的状态。

控制器可以接收来自计算机或其他设备的图像或文字数据，并根据数据的指令来点亮或熄灭每个像素点。

4. 控制器通常使用行扫描（Row Scanning）的技术来控制像素点的状态。

在行扫描中，控制器会逐行地激活像素点，从第一行开始，直到最后一行。

5. 在激活每一行的同时，控制器会根据接收到的数据确定哪些像素点需要点亮，哪些需要熄灭。

通过快速的行扫描和像素点状态的变化，图像或文字就会显示在点阵上。

6. 由于点阵显示器的像素点是离散的，通过点阵中每个像素点的排列组合和灯泡或LED的亮度，可以实现多种不同的图形和色彩。

总结起来，点阵显示器通过控制每个像素点的状态来显示图像
或文字。

控制器根据接收到的数据逐行地激活像素点，并根据像素点的亮或灭来显示相应的图案。

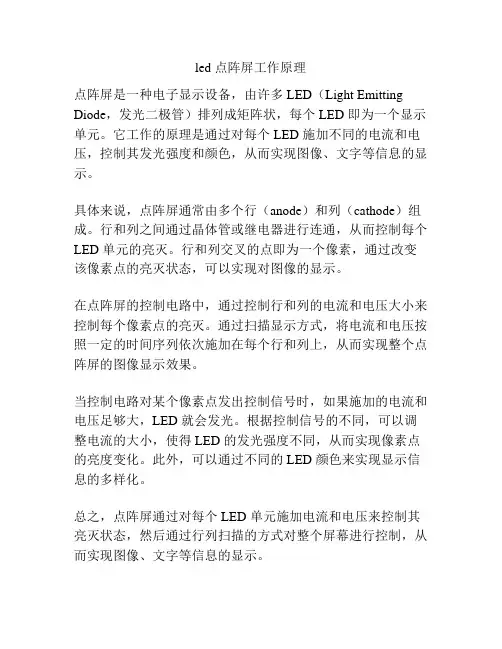

led 点阵屏工作原理
点阵屏是一种电子显示设备，由许多 LED（Light Emitting Diode，发光二极管）排列成矩阵状，每个 LED 即为一个显示单元。

它工作的原理是通过对每个 LED 施加不同的电流和电压，控制其发光强度和颜色，从而实现图像、文字等信息的显示。

具体来说，点阵屏通常由多个行（anode）和列（cathode）组成。

行和列之间通过晶体管或继电器进行连通，从而控制每个LED 单元的亮灭。

行和列交叉的点即为一个像素，通过改变该像素点的亮灭状态，可以实现对图像的显示。

在点阵屏的控制电路中，通过控制行和列的电流和电压大小来控制每个像素点的亮灭。

通过扫描显示方式，将电流和电压按照一定的时间序列依次施加在每个行和列上，从而实现整个点阵屏的图像显示效果。

当控制电路对某个像素点发出控制信号时，如果施加的电流和电压足够大，LED 就会发光。

根据控制信号的不同，可以调整电流的大小，使得 LED 的发光强度不同，从而实现像素点的亮度变化。

此外，可以通过不同的 LED 颜色来实现显示信息的多样化。

总之，点阵屏通过对每个 LED 单元施加电流和电压来控制其亮灭状态，然后通过行列扫描的方式对整个屏幕进行控制，从而实现图像、文字等信息的显示。

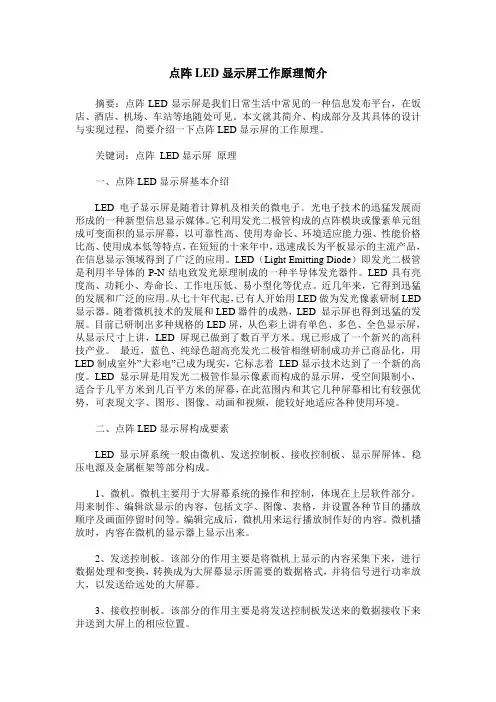

点阵LED显示屏工作原理简介摘要：点阵LED显示屏是我们日常生活中常见的一种信息发布平台，在饭店、酒店、机场、车站等地随处可见。

本文就其简介、构成部分及其具体的设计与实现过程，简要介绍一下点阵LED显示屏的工作原理。

关键词：点阵LED显示屏原理一、点阵LED显示屏基本介绍LED电子显示屏是随着计算机及相关的微电子﹑光电子技术的迅猛发展而形成的一种新型信息显示媒体。

它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕，以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点，在短短的十来年中，迅速成长为平板显示的主流产品，在信息显示领域得到了广泛的应用。

LED（Light Emitting Diode）即发光二极管是利用半导体的P-N结电致发光原理制成的一种半导体发光器件。

LED具有亮度高、功耗小、寿命长、工作电压低、易小型化等优点。

近几年来，它得到迅猛的发展和广泛的应用。

从七十年代起，已有人开始用LED做为发光像素研制LED 显示器。

随着微机技术的发展和LED器件的成熟，LED 显示屏也得到迅猛的发展。

目前已研制出多种规格的LED屏，从色彩上讲有单色、多色、全色显示屏，从显示尺寸上讲，LED屏现已做到了数百平方米。

现已形成了一个新兴的高科技产业。

最近，蓝色、纯绿色超高亮发光二极管相继研制成功并已商品化，用LED制成室外”大彩电”已成为现实，它标志着LED显示技术达到了一个新的高度。

LED显示屏是用发光二极管作显示像素而构成的显示屏，受空间限制小，适合于几平方米到几百平方米的屏幕，在此范围内和其它几种屏幕相比有较强优势，可表现文字、图形、图像、动画和视频，能较好地适应各种使用环境。

二、点阵LED显示屏构成要素LED显示屏系统一般由微机、发送控制板、接收控制板、显示屏屏体、稳压电源及金属框架等部分构成。

1、微机。

微机主要用于大屏幕系统的操作和控制，体现在上层软件部分。

用来制作、编辑欲显示的内容，包括文字、图像、表格，并设置各种节目的播放顺序及画面停留时间等。

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

点阵式LED滚动汉字显示屏原理及设计思路1.引言点阵式LED组成的汉字显示屏在公共场所应用非常广泛。

例如，车站发车时间提示、股票大厅中的股票价格显示板、商场的活动广告栏、候机厅的起飞时间表。

点阵显示器的特点是可以按照需要的大小、形状和颜色进行组合，用单片机控制实行各种文字或图型的变化，达到广告宣传和提示的目的。

Proteus是一款新颖的嵌入式系统软硬件设计仿真平台，特别适用于单片机仿真，能够在线、实时仿真多种类型的单片机，诸如MCS-51系列单片机、PIC 单片机、AVR单片机等，能够像硬件仿真器一样进行软硬件调试，而没必要花钱去购买和维护价格不菲的仿真器，对于初学单片机的人来说，既减少了学习成本，又达到了良好的学习效果。

2.硬件电路设计点阵式LED滚动汉字显示屏硬件电路设计框图如图1所示。

电路包括单片机、电源电路、时钟电路、复位电路、驱动电路和LED点阵电路等。

本设计的核心是利用单片机读取显示字型码，通过驱动电路对16×16 LED点阵进行动态列扫描，以实现汉字的滚动显示。

本设计选用的单片机为ATMEL公司的AT89C52，显示屏采用16×16 LED点阵。

电源电路通过变压整流元件为单片机和其他电路提供稳定的+5V工作电压。

时钟电路是单片机的驱动电路，复位电路可在需要时，手动使单片机程序计数器复位清零。

通过阳极驱动电路向16×16点阵送字型码，本设计采用74LS273。

通过阴极驱动电路对16×16点阵进行列扫描，本设计采用74HC138。

图1 硬件电路设计框图利用Proteus软件设计点阵式LED滚动汉字显示屏硬件电路原理图如图2所示。

在Proteus软件中，单片机模型本身包含了工作电源和可改变的工作频率，因此在仿真时无需设计电源电路和时钟电路。

需要说明的是在Proteus软件目前版本中还没有16×16点阵模块，本设计中采用Proteus软件中现有的8×8点阵模块组合成一个16×16点阵模块。

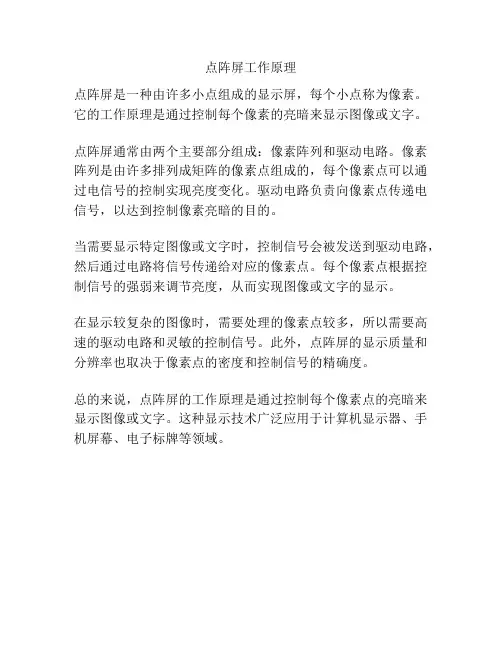

点阵屏工作原理
点阵屏是一种由许多小点组成的显示屏，每个小点称为像素。

它的工作原理是通过控制每个像素的亮暗来显示图像或文字。

点阵屏通常由两个主要部分组成：像素阵列和驱动电路。

像素阵列是由许多排列成矩阵的像素点组成的，每个像素点可以通过电信号的控制实现亮度变化。

驱动电路负责向像素点传递电信号，以达到控制像素亮暗的目的。

当需要显示特定图像或文字时，控制信号会被发送到驱动电路，然后通过电路将信号传递给对应的像素点。

每个像素点根据控制信号的强弱来调节亮度，从而实现图像或文字的显示。

在显示较复杂的图像时，需要处理的像素点较多，所以需要高速的驱动电路和灵敏的控制信号。

此外，点阵屏的显示质量和分辨率也取决于像素点的密度和控制信号的精确度。

总的来说，点阵屏的工作原理是通过控制每个像素点的亮暗来显示图像或文字。

这种显示技术广泛应用于计算机显示器、手机屏幕、电子标牌等领域。

led点阵显示屏原理一、引言LED点阵显示屏是一种高亮度、低功耗、长寿命的显示设备，广泛应用于室内外的广告牌、信息发布屏幕等场合。

本文将介绍LED点阵显示屏的原理，包括LED点阵组成、控制芯片、驱动方式和显示内容等方面。

二、LED点阵组成1. LEDLED是发光二极管的缩写，是一种半导体材料制成的电子元件。

当电流通过时，会产生光效应。

LED具有高亮度、低功耗、长寿命等优点，因此被广泛应用于各种显示设备中。

2. 点阵点阵是由多个小灯组成的矩形区域，每个小灯可以发出不同颜色的光。

在LED点阵显示屏中，每个小灯都是一个独立的LED。

3. 显示模块显示模块是由多个点阵组成的矩形区域。

在LED点阵显示屏中，每个显示模块都包含多个小灯（即LED），可以通过控制芯片来控制每个小灯的亮度和颜色。

三、控制芯片1. 常见控制芯片常见的LED点阵显示屏控制芯片有MAX7219、TM1637、TM1640等。

这些芯片都可以控制LED点阵的亮度和颜色，并且支持多种显示模式，例如滚动、闪烁、静态等。

2. 控制原理控制芯片通过串口通信或并口通信与外部设备（例如单片机）进行通信，从而实现对LED点阵的控制。

具体来说，控制芯片会接收来自外部设备的指令，并根据指令来控制每个小灯的亮度和颜色。

四、驱动方式1. 静态驱动静态驱动是最简单的一种驱动方式，它将每个小灯都连接到一个输出端口上，并通过不同电压来控制每个小灯的亮度和颜色。

但是静态驱动需要使用大量的输出端口，因此在实际应用中不太常见。

2. 动态扫描驱动动态扫描驱动是一种常见的LED点阵显示屏驱动方式。

它将多个小灯按照一定规律分组，并依次进行扫描。

通过快速地切换每组小灯的电压，就可以实现对整个点阵的控制。

动态扫描驱动需要使用较少的输出端口，因此在实际应用中比较常见。

五、显示内容1. 显示字符LED点阵显示屏可以通过控制芯片来显示各种字符，例如数字、字母、符号等。

控制芯片可以根据接收到的指令来选择要显示的字符，并将其转换为对应的LED点阵图案。

LED点阵显示屏实验报告一、实验目的通过实验了解LED点阵显示屏的结构和工作原理，掌握其使用方法和调试技巧，并能够设计简单的图案和文字在屏幕上显示。

二、实验器材和原理1.实验器材：(1)LED点阵显示屏；(2)电子元器件：电阻、导线、开关等；(3)单片机模块和调试工具。

2.原理说明：LED点阵显示屏是由许多个LED灯组成的，可以按照不同的点亮组合来显示各种图案、文字。

点阵显示屏上通常有行和列两个方向的引脚。

每一行的LED灯引脚连接到同一个引脚上，每一列的引脚也连接到同一个引脚上。

通过控制每一行和每一列引脚的电平状态，来点亮指定的LED灯，以显示特定的图案。

三、实验步骤1.连接电路：(1)将LED点阵显示屏的引脚与单片机模块相连接，根据引脚对应关系连接相应的引脚。

(2)接入适当的电阻和开关，用于控制点阵显示屏的亮度和开关状态。

2.编程调试：(1)在单片机模块中编写相应的程序，控制LED点阵显示屏的点亮和熄灭。

(2)调试程序，检查点阵显示屏的点亮情况和亮度效果。

3.设计图案和文字：(1)根据需要，设计出要在点阵显示屏上显示的图案和文字。

(2)根据设计的图案和文字，编写程序实现点阵显示屏的显示效果。

四、实验结果和分析经过调试，LED点阵显示屏能够按照设计要求显示出特定的图案和文字。

通过改变程序中的参数，可以实现不同图案和文字的显示效果。

在实验过程中，我们发现LED点阵显示屏的亮度和显示效果受到电阻和电平控制的影响较大。

适当选择合适的电阻值可以调节点阵显示屏的亮度，使得显示效果更加清晰明亮。

五、实验心得体会通过这次实验，我们对LED点阵显示屏有了更深入的了解。

通过编程控制，我们可以通过点阵显示屏来显示各种图案和文字，具有一定的实用性和娱乐性。

在实验过程中，我们遇到了一些问题，例如点阵显示屏的亮度不够明亮、图案显示效果不够清晰等。

通过针对性的调试和调整，我们解决了这些问题，并取得了满意的实验结果。

总之，LED点阵显示屏实验能够帮助我们更好地理解和掌握其工作原理和使用方法，并且拓宽了我们的实验技能。

88led点阵显示原理
LED点阵显示原理是通过控制一系列排列成矩阵的LED灯的
亮灭来显示图像或文字。

LED点阵由若干个LED灯组成，每
个LED灯即是一小块发光二极管。

通过控制每个LED灯的亮
灭状态，可以实现在点阵上显示各种图形和文字。

LED点阵通常采用共阳或共阴的结构。

在共阳结构中，所有LED的阳极（正极）通过电阻连接在一起，而在共阴结构中
则是所有LED的阴极（负极）通过电阻连接在一起。

通过对
阳极（或阴极）加正电压，再对各个列（低电平为选通状态）或行加负电压（低电平为点亮状态），来控制每个LED灯的
亮灭。

通过逐行/逐列扫描的方式，可以实现对整个LED点阵的控制。

在逐行扫描中，先将第一行的LED点亮，然后在很短的时间
内将其熄灭，接着点亮第二行，以此类推。

通过循环扫描，可使观察者感觉整个点阵一直处于点亮状态。

同时，根据所需显示的内容，通过控制相应的行和列的点亮状态，即可在点阵上显示出所需的图像或文字。

LED点阵的亮度调节是通过调节扫描的频率实现的。

增大扫
描频率可以提高亮度，而减小扫描频率则会降低亮度。

此外，还可以通过控制每个LED灯亮灭的时间比例来实现亮度调节。

LED点阵显示原理简单而有效，因此被广泛应用于各种显示
领域，如电子钟、电子游戏、电子显示广告牌等。

它具有功耗低、寿命长、反应速度快等优点，是一种常见的显示技术。

LED点阵显示屏设计简介LED点阵显示屏广泛应用于室内和室外的广告牌、交通信号灯、数字时钟等场合。

它由多个LED灯组成的二维阵列，可以显示文字、图形、动画等内容。

本文将介绍LED点阵显示屏的设计原理、硬件组成和软件控制。

设计原理LED点阵显示屏的设计原理基于LED（Light Emitting Diode）发光二极管技术。

它通过控制LED灯的亮灭来实现信息的显示。

在LED点阵显示屏中，每个LED灯都是点阵的一个元素，通过适当的排列组成二维阵列。

每个LED灯可以分别控制其亮度和颜色，从而实现文字、图形和动画的显示。

硬件组成LED点阵显示屏的硬件组成主要包括LED灯、控制电路、电源和外壳。

LED灯LED点阵显示屏所使用的LED灯可以是单色LED或多色LED。

单色LED通常只能发出单一颜色的光，多色LED则可以发出多种颜色的光。

在设计 LED点阵显示屏时需要根据实际需求选择适合的LED灯。

控制电路控制电路是LED点阵显示屏的核心部分，它负责接收来自软件的控制信号，并通过对LED灯的控制来实现信息的显示。

常见的控制电路包括驱动芯片和控制模块。

驱动芯片负责将控制信号转化为对LED灯的驱动信号，控制模块则负责提供控制信号。

电源LED点阵显示屏需要稳定的电源来正常工作。

电源可以使用交流电源或直流电源，需要根据实际情况选择合适的电源类型。

同时，还需要考虑电源的容量和可靠性，以确保LED点阵显示屏能够正常工作。

外壳LED点阵显示屏通常需要在室内或室外使用，因此需要选择合适的外壳来保护LED灯和控制电路不受环境影响。

外壳应具有防水、防尘、耐高温、抗冲击等特性，以确保LED点阵显示屏的正常工作。

软件控制LED点阵显示屏的软件控制主要包括显示内容的编辑和控制信号的发送两部分。

显示内容的编辑显示内容的编辑通常通过计算机或专用软件完成。

用户可以通过编写文本、图形和动画等内容来定义显示的内容，并将其转化为控制信号发送给LED点阵显示屏。

点阵的工作原理
点阵显示器是一种数字显示技术，由许多微小的点组成。

每个点被称为像素，它们可以独立地发光或不发光，因此可以显示不同的图像和文字。

点阵显示器工作原理如下：
1. 每个像素由一个小的发光元件（如发光二极管）组成。

这些像素排列成矩形的网格，形成一个平面的显示屏。

2. 每个像素都有一个对应的电子开关，控制它的发光或不发光状态。

这些开关通常由驱动电路或控制电路提供信号来控制。

3. 控制电路负责接收输入信号，并根据需要打开或关闭像素的开关。

每个像素的开关状态决定了像素的亮度或颜色。

4. 当某个像素的开关处于开启状态时，电流会流过发光元件，使其发光。

这样就形成了一个亮点。

5. 所有的像素同时工作，根据输入信号的不同，它们可以在平面上形成各种图案和文字。

点阵显示器的工作原理可以简单描述为通过控制每个像素的开关状态来控制像素的发光或不发光，从而形成图像或文字。

不同的控制方式和像素数量决定了点阵显示器的分辨率和显示效果。
