宝钢股份高炉生产工艺与设备-yj

本次将高炉炼铁工艺流程分为以下几部分：一、高炉炼铁工艺流程详解二、高炉炼铁原理三、高炉冶炼主要工艺设备简介四、高炉炼铁用的原料附：高炉炉本体主要组成部分介绍以及高炉操作知识工艺设备相见文库文档：一、高炉炼铁工艺流程详解高炉炼铁工艺流程详图如下图所示：二、高炉炼铁原理炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。

炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。

生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。

高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。

这种方法是由古代竖炉炼铁发展、改进而成的。

尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。

炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。

原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。

同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。

炼铁工艺流程和主要排污节点见上图。

三、高炉冶炼主要工艺设备简介高护炼铁设备组成有：①高炉本体；②供料设备；③送风设备；④喷吹设备；⑤煤气处理设备；⑥渣铁处理设备。

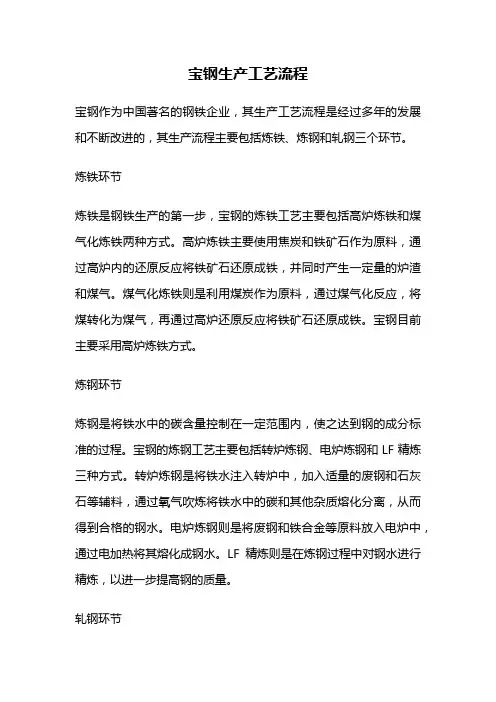

宝钢生产工艺流程
宝钢作为中国著名的钢铁企业，其生产工艺流程是经过多年的发展和不断改进的，其生产流程主要包括炼铁、炼钢和轧钢三个环节。

炼铁环节
炼铁是钢铁生产的第一步，宝钢的炼铁工艺主要包括高炉炼铁和煤气化炼铁两种方式。

高炉炼铁主要使用焦炭和铁矿石作为原料，通过高炉内的还原反应将铁矿石还原成铁，并同时产生一定量的炉渣和煤气。

煤气化炼铁则是利用煤炭作为原料，通过煤气化反应，将煤转化为煤气，再通过高炉还原反应将铁矿石还原成铁。

宝钢目前主要采用高炉炼铁方式。

炼钢环节
炼钢是将铁水中的碳含量控制在一定范围内，使之达到钢的成分标准的过程。

宝钢的炼钢工艺主要包括转炉炼钢、电炉炼钢和LF精炼三种方式。

转炉炼钢是将铁水注入转炉中，加入适量的废钢和石灰石等辅料，通过氧气吹炼将铁水中的碳和其他杂质熔化分离，从而得到合格的钢水。

电炉炼钢则是将废钢和铁合金等原料放入电炉中，通过电加热将其熔化成钢水。

LF精炼则是在炼钢过程中对钢水进行精炼，以进一步提高钢的质量。

轧钢环节
轧钢是将钢坯或钢材经过加热、调质等工序后，通过轧机压制成不同形状和规格的钢材的过程。

宝钢的轧钢工艺主要包括热轧和冷轧两种方式。

热轧是将加热后的钢坯通过轧机加工成各种规格的钢材，主要用于制造大型构件和钢板等。

冷轧则是将冷却后的钢坯通过轧机加工成一定规格的冷轧板、冷轧带钢等，主要用于制造汽车、电器等产品。

总结
宝钢的生产工艺流程是一个完整的系统，每个环节都至关重要。

通过不断创新和改进，宝钢不断提高生产效率和产品质量，为国家的工业发展做出了重要贡献。

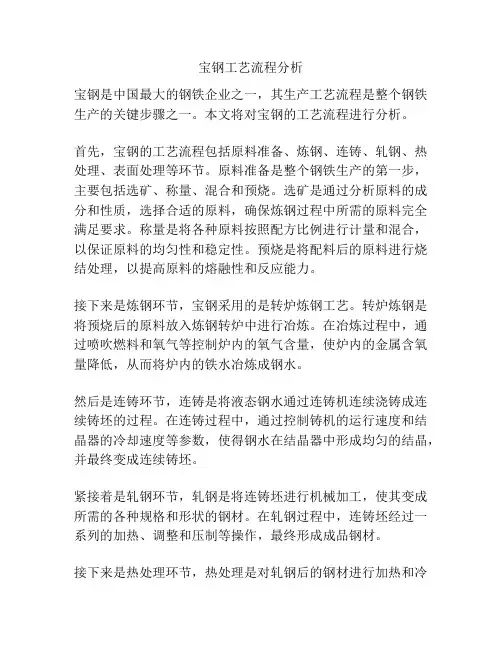

宝钢工艺流程分析宝钢是中国最大的钢铁企业之一，其生产工艺流程是整个钢铁生产的关键步骤之一。

本文将对宝钢的工艺流程进行分析。

首先，宝钢的工艺流程包括原料准备、炼钢、连铸、轧钢、热处理、表面处理等环节。

原料准备是整个钢铁生产的第一步，主要包括选矿、称量、混合和预烧。

选矿是通过分析原料的成分和性质，选择合适的原料，确保炼钢过程中所需的原料完全满足要求。

称量是将各种原料按照配方比例进行计量和混合，以保证原料的均匀性和稳定性。

预烧是将配料后的原料进行烧结处理，以提高原料的熔融性和反应能力。

接下来是炼钢环节，宝钢采用的是转炉炼钢工艺。

转炉炼钢是将预烧后的原料放入炼钢转炉中进行冶炼。

在冶炼过程中，通过喷吹燃料和氧气等控制炉内的氧气含量，使炉内的金属含氧量降低，从而将炉内的铁水冶炼成钢水。

然后是连铸环节，连铸是将液态钢水通过连铸机连续浇铸成连续铸坯的过程。

在连铸过程中，通过控制铸机的运行速度和结晶器的冷却速度等参数，使得钢水在结晶器中形成均匀的结晶，并最终变成连续铸坯。

紧接着是轧钢环节，轧钢是将连铸坯进行机械加工，使其变成所需的各种规格和形状的钢材。

在轧钢过程中，连铸坯经过一系列的加热、调整和压制等操作，最终形成成品钢材。

接下来是热处理环节，热处理是对轧钢后的钢材进行加热和冷却处理，以改变钢材的组织结构和性能。

热处理的具体方式包括淬火、回火、正火等等，根据不同的钢材和要求进行选择。

最后是表面处理环节，表面处理主要是对钢材的表面进行清洁和涂层处理。

清洁是通过酸洗等方式去除钢材表面的氧化物和杂质，以提高钢材表面的光洁度和质量。

涂层是将防锈漆、润滑油等涂覆在钢材表面，以保护钢材的表面不被氧化和腐蚀。

综上所述，宝钢的工艺流程包括原料准备、炼钢、连铸、轧钢、热处理、表面处理等环节，每个环节都有严格的控制和操作要求，以确保生产出高质量的钢材。

宝钢凭借其强大的技术实力和丰富的生产经验，在国内钢铁产业中处于领先地位。

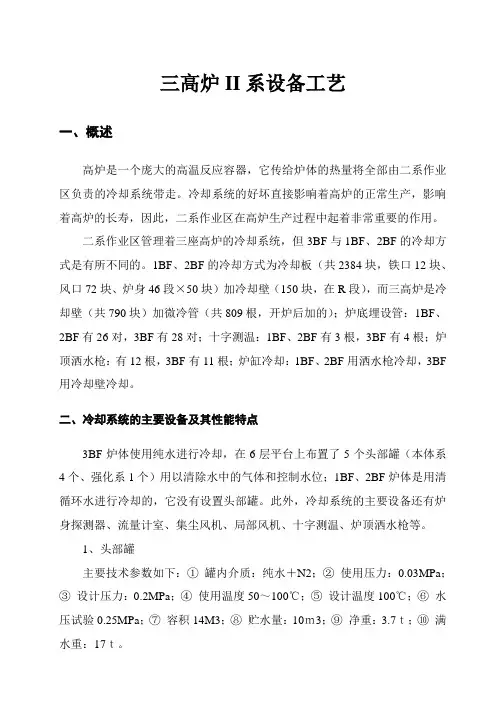

三高炉II系设备工艺一、概述高炉是一个庞大的高温反应容器，它传给炉体的热量将全部由二系作业区负责的冷却系统带走。

冷却系统的好坏直接影响着高炉的正常生产，影响着高炉的长寿，因此，二系作业区在高炉生产过程中起着非常重要的作用。

二系作业区管理着三座高炉的冷却系统，但3BF与1BF、2BF的冷却方式是有所不同的。

1BF、2BF的冷却方式为冷却板（共2384块，铁口12块、风口72块、炉身46段×50块）加冷却壁（150块，在R段），而三高炉是冷却壁（共790块）加微冷管（共809根，开炉后加的）；炉底埋设管：1BF、2BF有26对，3BF有28对；十字测温：1BF、2BF有3根，3BF有4根；炉顶洒水枪：有12根，3BF有11根；炉缸冷却：1BF、2BF用洒水枪冷却，3BF 用冷却壁冷却。

二、冷却系统的主要设备及其性能特点3BF炉体使用纯水进行冷却，在6层平台上布置了5个头部罐（本体系4个、强化系1个）用以清除水中的气体和控制水位；1BF、2BF炉体是用清循环水进行冷却的，它没有设置头部罐。

此外，冷却系统的主要设备还有炉身探测器、流量计室、集尘风机、局部风机、十字测温、炉顶洒水枪等。

1、头部罐主要技术参数如下：①罐内介质：纯水＋N2；②使用压力：0.03MPa；③设计压力：0.2MPa；④使用温度50～100℃；⑤设计温度100℃；⑥水压试验0.25MPa；⑦容积14M3；⑧贮水量：10ｍ3；⑨净重：3.7ｔ；⑩满水重：17ｔ。

冷却系统补水标准：当头部罐水位低于-300ｍｍ时开始补水，当头部罐水位高于300ｍｍ时停止补水。

强化系一天补水3～4次，每隔7、8个小时补一次水。

2、炉身探测器①工艺技术条件②主要技术规格3、流量计室每个高炉各有4个流量计室，分别位于4根柱子旁。

3BF各流量计室内控制的风口为：1＃流量计室：35＃～38＃，1＃～6＃；2＃流量计室：7＃～15＃；3＃流量计室：16＃～25＃；4＃流量计室：26＃～34＃。

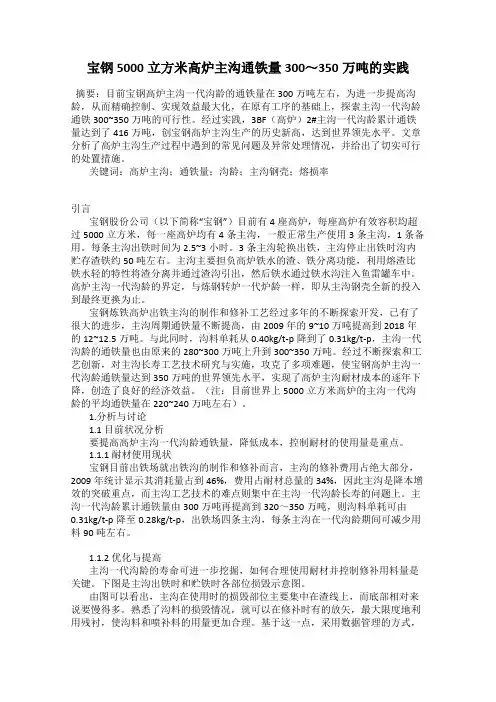

宝钢5000立方米高炉主沟通铁量300～350万吨的实践摘要：目前宝钢高炉主沟一代沟龄的通铁量在300万吨左右，为进一步提高沟龄，从而精确控制、实现效益最大化，在原有工序的基础上，探索主沟一代沟龄通铁300~350万吨的可行性。

经过实践，3BF（高炉）2#主沟一代沟龄累计通铁量达到了416万吨，创宝钢高炉主沟生产的历史新高，达到世界领先水平。

文章分析了高炉主沟生产过程中遇到的常见问题及异常处理情况，并给出了切实可行的处置措施。

关键词：高炉主沟；通铁量；沟龄；主沟钢壳；熔损率引言宝钢股份公司（以下简称“宝钢”）目前有4座高炉，每座高炉有效容积均超过5000立方米，每一座高炉均有4条主沟，一般正常生产使用3条主沟，1条备用。

每条主沟出铁时间为2.5~3小时。

3条主沟轮换出铁，主沟停止出铁时沟内贮存渣铁约50吨左右。

主沟主要担负高炉铁水的渣、铁分离功能，利用熔渣比铁水轻的特性将渣分离并通过渣沟引出，然后铁水通过铁水沟注入鱼雷罐车中。

高炉主沟一代沟龄的界定，与炼钢转炉一代炉龄一样，即从主沟钢壳全新的投入到最终更换为止。

宝钢炼铁高炉出铁主沟的制作和修补工艺经过多年的不断探索开发，已有了很大的进步，主沟周期通铁量不断提高，由2009年的9~10万吨提高到2018年的12~12.5万吨。

与此同时，沟料单耗从0.40kg/t-p降到了0.31kg/t-p，主沟一代沟龄的通铁量也由原来的280~300万吨上升到300~350万吨。

经过不断探索和工艺创新，对主沟长寿工艺技术研究与实施，攻克了多项难题，使宝钢高炉主沟一代沟龄通铁量达到350万吨的世界领先水平，实现了高炉主沟耐材成本的逐年下降，创造了良好的经济效益。

（注：目前世界上5000立方米高炉的主沟一代沟龄的平均通铁量在220~240万吨左右）。

1.分析与讨论1.1 目前状况分析要提高高炉主沟一代沟龄通铁量，降低成本，控制耐材的使用量是重点。

1.1.1 耐材使用现状宝钢目前出铁场就出铁沟的制作和修补而言，主沟的修补费用占绝大部分，2009年统计显示其消耗量占到46%，费用占耐材总量的34%，因此主沟是降本增效的突破重点，而主沟工艺技术的难点则集中在主沟一代沟龄长寿的问题上。

高炉炼铁生产工艺流程简介高炉冶炼目的：将矿石中的铁元素提取出来，生产出来的主要产品为铁水。

付产品有：水渣、矿渣棉和高炉煤气等。

高炉:炼铁一般是在高炉里连续进行的。

高炉又叫鼓风炉，这是因为要把热空气吹入炉中使原料不断加热而得名的。

这些原料是铁矿石、石灰石及焦炭。

因为碳比铁的性质活泼，所以它能从铁矿石中把氧夺走，而把金属铁留下。

高炉的主要组成部分高炉炉壳：现代化高炉广泛使用焊接的钢板炉壳，只有极少数最小的土高炉才用钢箍加固的砖壳。

炉壳的作用是固定冷却设备，保证高炉砌体牢固，密封炉体，有的还承受炉顶载荷。

炉壳除承受巨大的重力外，还要承受热应力和内部的煤气压力，有时要抵抗崩料、坐料甚至可能发生的煤气爆炸的突然冲击，因此要有足够的强度。

炉壳外形尺寸应与高炉内型、炉体各部厚度、冷却设备结构形式相适应。

炉喉：高炉本体的最上部分，呈圆筒形。

炉喉既是炉料的加入口，也是煤气的导出口。

它对炉料和煤气的上部分布起控制和调节作用。

炉喉直径应和炉缸直径、炉腰直径及大钟直径比例适当。

炉喉高度要允许装一批以上的料，以能起到控制炉料和煤气流分布为限。

炉身：高炉铁矿石间接还原的主要区域，呈圆锥台简称圆台形，由上向下逐渐扩大，用以使炉料在遇热发生体积膨胀后不致形成料拱，并减小炉料下降阻找力。

炉身角的大小对炉料下降和煤气流分布有很大影响。

炉腰：高炉直径最大的部位。

它使炉身和炉腹得以合理过渡。

由于在炉腰部位有炉渣形成，并且粘稠的初成渣会使炉料透气性恶化，为减小煤气流的阻力，在渣量大时可适当扩大炉腰直径，但仍要使它和其他部位尺寸保持合适的比例关系，比值以取上限为宜。

炉腰高度对高炉冶炼过程影响不很显著，一般只在很小范围内变动。

炉腹：高炉熔化和造渣的主要区段，呈倒锥台形。

为适应炉料熔化后体积收缩的特点，其直径自上而下逐渐缩小，形成一定的炉腹角。

炉腹的存在，使燃烧带处于合适位置，有利于气流均匀分布。

炉腹高度随高炉容积大小而定，但不能过高或过低，一般为3．0～3．6m。

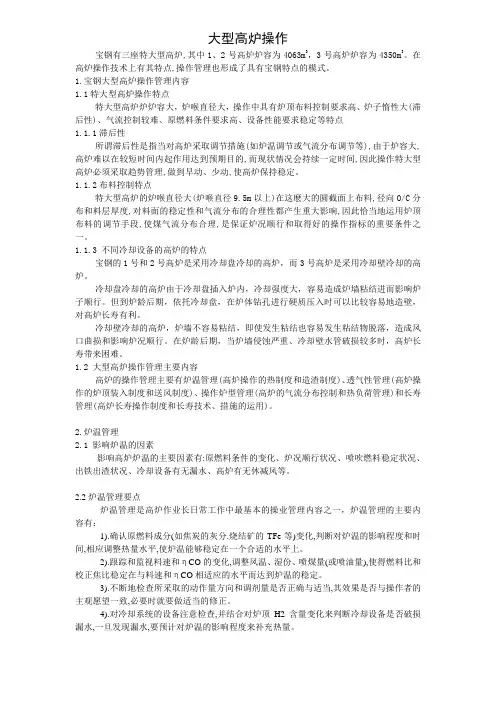

大型高炉操作宝钢有三座特大型高炉,其中1、2号高炉炉容为4063m3，3号高炉炉容为4350m3。

在高炉操作技术上有其特点,操作管理也形成了具有宝钢特点的模式。

1.宝钢大型高炉操作管理内容1.1特大型高炉操作特点特大型高炉炉炉容大，炉喉直径大，操作中具有炉顶布料控制要求高、炉子惰性大(滞后性)、气流控制较难、原燃料条件要求高、设备性能要求稳定等特点1.1.1滞后性所谓滞后性是指当对高炉采取调节措施(如炉温调节或气流分布调节等),由于炉容大,高炉难以在较短时间内起作用达到预期目的,而现状情况会持续一定时间,因此操作特大型高炉必须采取趋势管理,做到早动、少动,使高炉保持稳定。

1.1.2布料控制特点特大型高炉的炉喉直径大(炉喉直径9.5m以上)在这麽大的圆截面上布料,径向O/C分布和料层厚度,对料面的稳定性和气流分布的合理性都产生重大影响,因此恰当地运用炉顶布料的调节手段,使煤气流分布合理,是保证炉况顺行和取得好的操作指标的重要条件之一。

1.1.3 不同冷却设备的高炉的特点宝钢的1号和2号高炉是采用冷却盘冷却的高炉，而3号高炉是采用冷却壁冷却的高炉。

冷却盘冷却的高炉由于冷却盘插入炉内，冷却强度大，容易造成炉墙粘结进而影响炉子顺行。

但到炉龄后期，依托冷却盘，在炉体钻孔进行硬质压入时可以比较容易地造壁，对高炉长寿有利。

冷却壁冷却的高炉，炉墙不容易粘结，即使发生粘结也容易发生粘结物脱落，造成风口曲损和影响炉况顺行。

在炉龄后期，当炉墙侵蚀严重、冷却壁水管破损较多时，高炉长寿带来困难。

1.2 大型高炉操作管理主要内容高炉的操作管理主要有炉温管理(高炉操作的热制度和造渣制度)、透气性管理(高炉操作的炉顶装入制度和送风制度)、操作炉型管理(高炉的气流分布控制和热负荷管理)和长寿管理(高炉长寿操作制度和长寿技术、措施的运用)。

2.炉温管理2.1 影响炉温的因素影响高炉炉温的主要因素有:原燃料条件的变化、炉况顺行状况、喷吹燃料稳定状况、出铁出渣状况、冷却设备有无漏水、高炉有无休减风等。

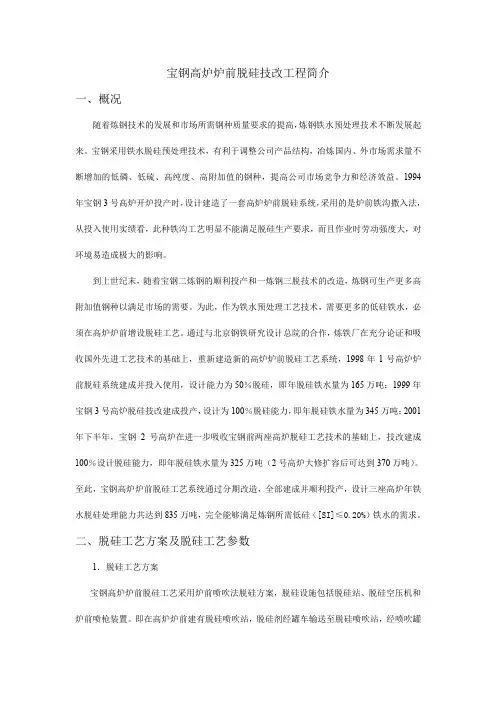

宝钢高炉炉前脱硅技改工程简介一、概况随着炼钢技术的发展和市场所需钢种质量要求的提高，炼钢铁水预处理技术不断发展起来。

宝钢采用铁水脱硅预处理技术，有利于调整公司产品结构，冶炼国内、外市场需求量不断增加的低磷、低硫、高纯度、高附加值的钢种，提高公司市场竞争力和经济效益。

1994年宝钢3号高炉开炉投产时，设计建造了一套高炉炉前脱硅系统，采用的是炉前铁沟撒入法，从投入使用实绩看，此种铁沟工艺明显不能满足脱硅生产要求，而且作业时劳动强度大，对环境易造成极大的影响。

到上世纪末，随着宝钢二炼钢的顺利投产和一炼钢三脱技术的改造，炼钢可生产更多高附加值钢种以满足市场的需要。

为此，作为铁水预处理工艺技术，需要更多的低硅铁水，必须在高炉炉前增设脱硅工艺。

通过与北京钢铁研究设计总院的合作，炼铁厂在充分论证和吸收国外先进工艺技术的基础上，重新建造新的高炉炉前脱硅工艺系统，1998年1号高炉炉前脱硅系统建成并投入使用，设计能力为50％脱硅，即年脱硅铁水量为165万吨；1999年宝钢3号高炉脱硅技改建成投产，设计为100％脱硅能力，即年脱硅铁水量为345万吨；2001年下半年，宝钢2号高炉在进一步吸收宝钢前两座高炉脱硅工艺技术的基础上，技改建成100％设计脱硅能力，即年脱硅铁水量为325万吨（2号高炉大修扩容后可达到370万吨）。

至此，宝钢高炉炉前脱硅工艺系统通过分期改造，全部建成并顺利投产，设计三座高炉年铁水脱硅处理能力共达到835万吨，完全能够满足炼钢所需低硅（[SI]≤0.20%）铁水的需求。

二、脱硅工艺方案及脱硅工艺参数1．脱硅工艺方案宝钢高炉炉前脱硅工艺采用炉前喷吹法脱硅方案，脱硅设施包括脱硅站、脱硅空压机和炉前喷枪装置。

即在高炉炉前建有脱硅喷吹站，脱硅剂经罐车输送至脱硅喷吹站，经喷吹罐加压、流化后，通过喷吹管线，从脱硅喷枪喷入出铁中的摆动流咀中，脱硅剂（主要是烧结矿除尘粉，含较高的FeO）与铁水一起进入鱼雷罐中，脱硅剂与铁水中的[SI]发生剧烈反应，形成SiO2进入渣中，从而达到铁水脱[SI]的目的。

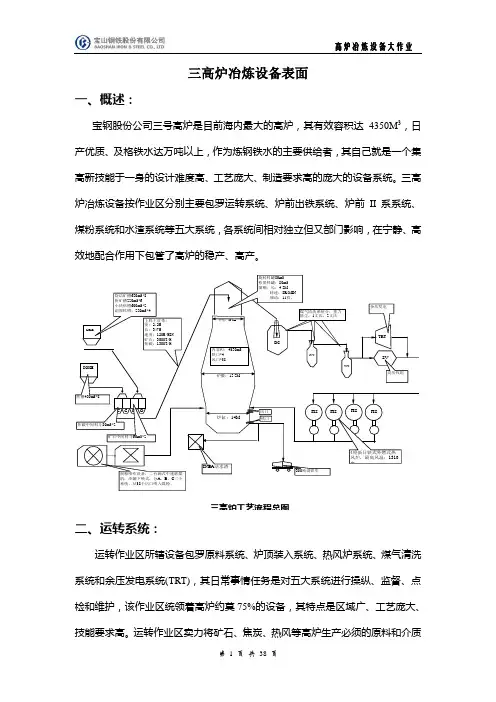

三高炉冶炼设备表面一、概述：宝钢股份公司三号高炉是目前海内最大的高炉，其有效容积达4350M 3，日产优质、及格铁水达万吨以上，作为炼钢铁水的主要供给者，其自己就是一个集高新技能于一身的设计难度高、工艺庞大、制造要求高的庞大的设备系统。

三高炉冶炼设备按作业区分别主要包罗运转系统、炉前出铁系统、炉前II 系系统、煤粉系统和水渣系统等五大系统，各系统间相对独立但又部门影响，在宁静、高效地配合作用下包管了高炉的稳产、高产。

炉腰：15.2M炉缸：14M炉吼：10.1m1VS2VSDCTRTSV焦炭OREC O C OOCOKEHS HS HS HS焦槽450m3*8烧结矿槽650m3*8块矿槽220m3*6小块焦槽600m3*2副原料槽：220m3*4焦碳中间料斗80m3*2矿石中间料斗60m3*2上料主皮带：宽：2.2M 长：347M速度：120M/MIN 矿石：3500T/H 焦碳：1300T/H旋转料罐80m3称量料罐：80m3溜槽：长：4.5M转速：8R/MIN 倾动：11档，内容积：4350m3铁口*4风口*384座新日铁式外燃式热风炉，最高风温：1310度余压发电高压伐组制粉喷吹设备：二台碗式中速磨煤机，串罐下喷式，分A 、B 、C 三个系统，从38个风口喷入煤粉。

煤气清洗系统分：重力除尘，1文氏，2文氏300吨混铁车INBA 法水渣铁口风口二、运转系统：运转作业区所辖设备包罗原料系统、炉顶装入系统、热风炉系统、煤气清洗系统和余压发电系统(TRT)，其日常事情任务是对五大系统进行操纵、监督、点检和维护，该作业区统领着高炉约莫75%的设备，其特点是区域广、工艺庞大、技能要求高。

运转作业区卖力将矿石、焦炭、热风等高炉生产必须的原料和介质三高炉工艺流程总图适时适量的送入高炉内，包管高炉的生产能连续进行。

因此，运转作业区的日常事情对高炉的正常生产起着至关重要的作用。

㈠、原料系统：1、主要设备的规格及作用原料系统主要由两大部门组成：矿石系统和焦炭系统，其主要设备有皮带、矿槽、焦槽、称量漏斗、中间漏斗、转换溜槽、振动筛等。

宝钢炼钢工艺和设备详细宝钢集团有限公司是中国最大的钢铁企业之一，拥有先进的炼钢工艺和设备。

炼钢是将生铁或废钢通过冶炼和精炼等工艺，制成合格的钢材的过程。

宝钢炼钢工艺和设备的先进性，直接影响到钢材的质量和生产效率。

下面我们来详细了解一下宝钢的炼钢工艺和设备。

首先是炼钢工艺。

宝钢采用了先进的转炉炼钢工艺，主要包括废钢预处理、炼钢冶炼、精炼和连铸等环节。

在废钢预处理环节，宝钢采用了先进的废钢分选技术，将不同种类的废钢进行分类处理，以保证炼钢过程中的原料质量。

在炼钢冶炼环节，宝钢主要采用转炉冶炼工艺，通过高温燃烧和氧气吹炼，将生铁或废钢中的杂质和不良元素去除，得到高质量的熔铁。

在精炼环节，宝钢采用了LF精炼炉和VD真空脱气设备，通过精确控制温度和气氛，进一步提高钢材的纯度和均匀性。

最后，在连铸环节，宝钢采用了连铸机组，将熔化的钢水连续浇铸成坯料，为后续的轧制和成品加工提供原料。

其次是炼钢设备。

宝钢拥有一批先进的炼钢设备，包括转炉、精炼炉、连铸机组等。

其中，转炉是炼钢的核心设备，宝钢拥有多台不同规格的转炉，能够满足不同种类钢材的生产需求。

精炼炉是提高钢材质量的关键设备，宝钢引进了国际先进的LF和VD设备，通过真空脱气和精确的合金添加，提高了钢材的纯度和均匀性。

连铸机组是将熔化的钢水浇铸成坯料的设备，宝钢的连铸机组采用了先进的直接结晶技术，能够生产高质量的连铸坯料。

除了上述的主要工艺和设备外，宝钢还在炼钢过程中引入了先进的自动化控制系统和在线检测设备，以确保生产过程的稳定性和钢材质量的可控性。

同时，宝钢还注重节能减排，采用了高效的热能回收设备和环保设施，实现了炼钢过程的清洁生产。

总的来说，宝钢的炼钢工艺和设备处于国际领先水平，能够满足不同种类钢材的生产需求，保证钢材质量和生产效率。

未来，宝钢还将继续引进先进的炼钢技术和设备，不断提升自身的竞争力和可持续发展能力。

宝钢生产工艺流程工艺流程是指在宝钢生产过程中，原料的处理、各个环节的加工、成品的制造等一系列步骤和方法。

下面将详细介绍宝钢的生产工艺流程。

1. 原料准备宝钢的主要原料是铁矿石、焦炭和石灰石。

首先，铁矿石经过破碎和磨矿的处理，使其粒度合适；焦炭则通过破碎、筛分和烘干等步骤进行处理，以保证其质量；石灰石经过破碎、筛分和烘干等工序，以满足生产需要。

2. 炼铁在宝钢的炼铁工艺中，采用高炉法。

首先，将铁矿石、焦炭和石灰石按一定比例混合，并送入高炉中。

高炉内部通过高温和还原剂的作用，使铁矿石中的铁氧化物被还原成金属铁，并与石灰石反应生成炉渣。

炉渣和铁水分离后，得到生铁。

3. 精炼生铁中含有杂质，需要进行精炼处理。

宝钢采用转炉法进行精炼。

将生铁装入转炉中，通过吹氧和加入石灰石等辅助剂的方式，使杂质被氧化、还原或结合，从而得到低含碳的钢水。

4. 连铸将精炼后的钢水倒入连铸机中，通过结晶器的作用，使钢水逐渐冷却凝固，形成连续的坯料。

坯料经过切割后，得到符合要求的铸坯。

5. 热轧铸坯经过预热后，送入热轧机中。

热轧机通过辊道的作用，将铸坯进行多道次的轧制，使其逐渐变薄，并得到带有一定形状的热轧板卷。

6. 酸洗热轧板卷中含有氧化铁皮和锈蚀层等杂质，需要进行酸洗处理。

将热轧板卷浸入酸洗槽中，通过酸洗液的作用，使杂质被溶解掉，从而得到干净的钢板。

7. 冷轧经过酸洗的钢板送入冷轧机中。

冷轧机通过辊道的作用，将钢板进行多道次的轧制，使其进一步变薄，并得到带有更高表面质量的冷轧板卷。

8. 退火冷轧板卷中存在一定的残余应力，需要进行退火处理。

将冷轧板卷送入退火炉中，通过加热和冷却的方式，使钢板的晶粒重新排列，消除残余应力，从而提高钢板的强度和韧性。

9. 镀锌或涂层根据不同需求，一部分钢板需要进行镀锌或涂层处理。

镀锌是将钢板浸入熔融的锌液中，形成一层锌层；涂层是将涂料涂覆在钢板表面，形成一层保护膜。

这样可以提高钢板的耐腐蚀性能和美观度。

2009年第2期宝　钢　技　术开发与应用宝钢高炉炉型特点及其对操作的影响林成城1,项钟庸2(1.宝山钢铁股份有限公司,上海　200941;2.中冶赛迪工程技术股份有限公司,上海　201900) 摘要:合理的操作炉型与生产条件和冶炼制度相对应,并且按照高炉冶炼原理与煤气流运动分布规律相匹配。

介绍了宝钢高炉的发展过程和各高炉的炉型特点,结合宝钢4座高炉炉型特征及煤气流分布特点,研究高炉操作炉型的演变规律,分析炉型结构差异对高炉煤气流分布的影响;探讨适合宝钢生产条件和操作制度的炉型结构,进一步优化炉型设计,摸索不同炉型高炉煤气流调剂控制技术,提升高炉煤气流控制技术和应对技术,实现高炉稳定顺行。

关键词:高炉;炉型;煤气流中图分类号:TF572　文献标志码:B　文章编号:1008-0716(2009)02-0049-05Character isti cs of Baosteel Bl a st Furnace Prof ilesand The i r Effects on O pera ti onL IN C hengcheng and X I AN G Zhongyong(1.Baoshan I ron&Steel Co.,L td.,Shangha i200941,Ch i n a;2.C I S D I Eng i n eer i n g Co.,L td.,Shangha i201900,Ch i n a) Abstract:Reas onable operati onal furnace p r ofiles should corres pond and match t o the manufac2 ture conditi ons and s melting syste m according t o the blast furnace s melting p rinci p le and gas fl ow distributi on la w.The devel opment p r ocess of Baosteel blast furnaces and characteristics of vari ous blast furnace p r ofiles are intr oduced.The devel opment la w of the operati onal furnace p r ofiles was studied and the effect of structural differences in the furnace p r ofiles was analyzed in combinati on with characteristics of furnace p r ofiles of Baosteel f our blast furnaces and characteristics of the gas fl ow distributi on.Thr ough discussing furnace p r ofile structures that are suitable f or Baosteel’smanu2 facture conditi ons and operati on syste m,the furnace p r ofile design was further op ti m ized.A s the gas fl ow contr ol technique f or different furnace p r ofiles had been ex p l ored,the BF gas fl ow contr ol and handling technol ogies were i m p r oved,which hel ped the BF run s moothly and steadily.Key words:blast furnace;furnace p r ofile;gas fl ow0　前言高炉炉型分为设计炉型和操作炉型。
