钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀:用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状,螺丝刀可分为一字形和十字形螺丝刀。
使用时,应选用合适的螺丝刀,并确保刀口与螺丝头部槽口匹配,避免损坏螺丝。
2. 扳手:用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时,应选择合适的扳手,并确保扳手与螺栓或螺母匹配,避免损坏螺栓或螺母。
3. 锤子:用于敲击物体,使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时,应选择合适的锤子,并确保锤子的重量和形状适合于被敲击物体,避免损坏物体。
4. 钢锯:用于锯割金属材料。
使用时,应将钢锯放置在平整的表面上,并保持锯条与被锯割物体垂直。
同时,应逐渐施加压力,避免损坏锯条。
5. 电钻:用于在金属、木材或塑料等材料上打孔。
使用时,应选择合适的钻头,并确保电钻与被钻孔材料匹配,避免损坏材料。
同时,应注意安全,避免受伤。
二、量具1. 游标卡尺:用于测量长度、宽度、高度和深度等尺寸。
使用时,应将游标卡尺放置在平整的表面上,并将被测量物体放在卡尺的测量爪之间。
同时,应注意保持卡尺的清洁和精度。
2. 千分尺:用于测量微小尺寸。
使用时,应将千分尺放置在平整的表面上,并将被测量物体放在测量头上。
同时,应注意保持千分尺的清洁和精度。
3. 百分表:用于测量形状误差和位置误差。
使用时,应将百分表放置在平整的表面上,并将被测量物体放在测量头上。
同时,应注意保持百分表的清洁和精度。
4. 量角器:用于测量角度。
使用时,应将被测量物体放置在量角器的直尺上,并根据需要调整角度。
同时,应注意保持量角器的清洁和精度。
三、仪表1. 万用表:用于测量电流、电压和电阻等电气参数。
使用时,应选择合适的量程,并将红黑表笔分别插入相应的插孔中。
同时,应注意保持万用表的清洁和精度。
2. 钳形表:用于测量交流电流和电压。
使用时,应将钳形表放置在平整的表面上,并将被测量导线放入钳口中。

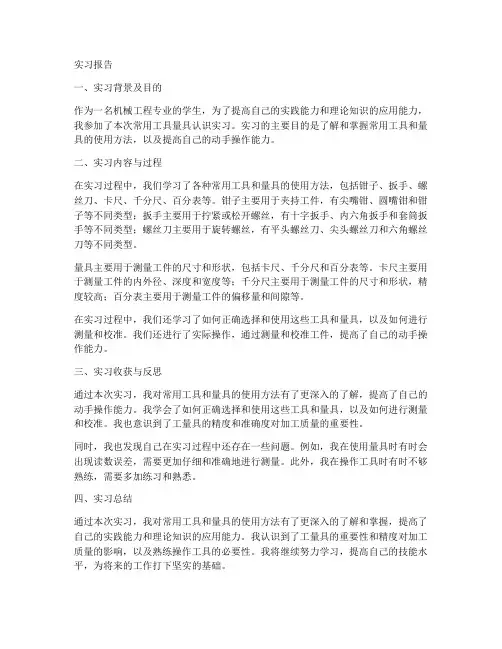

实习报告一、实习背景及目的作为一名机械工程专业的学生,为了提高自己的实践能力和理论知识的应用能力,我参加了本次常用工具量具认识实习。
实习的主要目的是了解和掌握常用工具和量具的使用方法,以及提高自己的动手操作能力。
二、实习内容与过程在实习过程中,我们学习了各种常用工具和量具的使用方法,包括钳子、扳手、螺丝刀、卡尺、千分尺、百分表等。
钳子主要用于夹持工件,有尖嘴钳、圆嘴钳和钳子等不同类型;扳手主要用于拧紧或松开螺丝,有十字扳手、内六角扳手和套筒扳手等不同类型;螺丝刀主要用于旋转螺丝,有平头螺丝刀、尖头螺丝刀和六角螺丝刀等不同类型。
量具主要用于测量工件的尺寸和形状,包括卡尺、千分尺和百分表等。
卡尺主要用于测量工件的内外径、深度和宽度等;千分尺主要用于测量工件的尺寸和形状,精度较高;百分表主要用于测量工件的偏移量和间隙等。
在实习过程中,我们还学习了如何正确选择和使用这些工具和量具,以及如何进行测量和校准。
我们还进行了实际操作,通过测量和校准工件,提高了自己的动手操作能力。
三、实习收获与反思通过本次实习,我对常用工具和量具的使用方法有了更深入的了解,提高了自己的动手操作能力。
我学会了如何正确选择和使用这些工具和量具,以及如何进行测量和校准。
我也意识到了工量具的精度和准确度对加工质量的重要性。
同时,我也发现自己在实习过程中还存在一些问题。
例如,我在使用量具时有时会出现读数误差,需要更加仔细和准确地进行测量。
此外,我在操作工具时有时不够熟练,需要多加练习和熟悉。
四、实习总结通过本次实习,我对常用工具和量具的使用方法有了更深入的了解和掌握,提高了自己的实践能力和理论知识的应用能力。
我认识到了工量具的重要性和精度对加工质量的影响,以及熟练操作工具的必要性。
我将继续努力学习,提高自己的技能水平,为将来的工作打下坚实的基础。
常用量具及使用方法量具是用来测量物体尺寸、长度、角度、形状等物理量的工具。
在各行各业中,常常需要使用量具来进行精确的测量和检测。
下面是一些常用的量具及其使用方法的介绍。
1.卷尺尺:卷尺尺是一种常用的线性测量工具,一般由带有尺度刻度的卷尺和一个测量头组成。
使用时,将卷尺头对准测量目标,拉出卷尺直至与目标边缘接触,然后读取卷尺上的刻度值即可。
2.游标卡尺:游标卡尺是一种高精度的线性测量工具,常用于测量外径、内径和深度等尺寸。
使用时,将游标卡尺对准测量目标,用外固定爪和内动爪夹住目标,然后读取游标上的刻度值,即可得到测量结果。
3.表尺:表尺是一种直尺形状的量具,通常有两面刻度,一面是毫米刻度,另一面是英寸刻度。
使用时,将表尺对准需要测量的物体,将表尺的零点与物体的边缘对齐,然后读取表尺上的刻度值即可。
4.折尺:折尺是一种可折叠的直尺,常用于测量曲线和不规则形状物体。
使用时,将折尺的角度与曲线或不规则形状贴合,然后将折尺展开并测量展开长度,即可得到曲线或不规则形状的长度。
5.量规:量规是一种用于测量厚度和间距的量具,一般由两个可调节的杠杆和一个测量刻度组成。
使用时,将量规两端的杠杆张开,夹住需要测量的物体,然后读取量规上的刻度值,即可得到测量结果。
6.角度尺:角度尺是一种用于测量角度的量具,常用于工程、建筑和木工等行业。
使用时,将角度尺对准待测角度,将两条尺度线分别对准待测角的两条边,然后读取角度尺上的刻度值,即可得到测量结果。
7.钢直尺:钢直尺是一种刻度清晰、耐用的直尺,常用于测量直线和边缘。
使用时,将钢直尺对准需要测量的直线或边缘,将钢直尺的零点与目标边缘对齐,然后读取钢直尺上的刻度值,即可得到测量结果。
8.内径千分尺:内径千分尺是一种用于测量内径的高精度工具,常用于机械加工和装配中。
使用时,将内径千分尺插入待测内径,然后通过旋转卡尺套筒,使测头夹住内径,读取千分尺上的刻度值,即可得到测量结果。
以上介绍了一些常用的量具及其使用方法,准确的测量需要正确使用量具、正确读取刻度值,并进行适当的修约。
319 图5-1 虎钳的构造 a)固定式虎钳 b)回转式虎钳 1-固定部分;2-活动部分;3-钳口;4-砧座;5-导轨;6-丝杆;7-手柄;8-转座;9-底座;10-螺钉;11-小手柄 第五章 常用工具、量具第一节 常用工具的种类及使用方法一、工作台(钳台)它是钳工操作的专用案子,一般用硬质木材做成。
分一人用和多人用。
台面离地面的高度为800~900毫米,台面厚约60毫米。
虎钳装置在台面上,其高度恰好齐人的手肘。
钳台要保持清洁,各种工具、量具和工件的放置要有次序,便于工作。
二、虎钳虎钳是一种装在工作台上供夹持工件用的夹具。
常用台虎钳分固定式和回转式两种,如图5—1所示。
其大小是以钳口的长度来表示的,常用的有100毫米、127毫米、150毫米三种规格。
回转式台虎钳最常见,它的基本构造如图5—1(b)所示。
主体是铸铁制成的,分固定部分和活动部分。
固定部分l 用螺钉固定在工作台上,活动部分2经导轨5滑动配合于固定部分。
在固定部分和滑动部分上端咬口处镶有淬硬的钳口3。
固定部分有一砧座4,6是丝杆与内部一个螺母配合,它正反转动时带动活动部分2前后移动,7是丝杆转动加力手柄,8是固定部分的转座,9是固定部分的底座,10是转座的松紧螺钉,11是松紧小手柄。
三、钻床钻床是常用的钻孔工具,有台式钻床、立式钻床和摇臂钻床三种。
1、台式钻床 立式钻床的组成如图5—2(a)所示。
台式钻床是一种小型钻床,是装配和修理工作中常用的设备。
它大都安装在钳台上,一般可以钻12毫米以内的孔。
有的台式钻床的最大钻孔直径为20毫米。
台钻构造简单,操作容易,调整方便,适用于单件和小批量生产。
台钻的钻削过程,是由电动机、塔轮、三角皮带的传动使之变换速度,带动钻头旋转,拨动手柄使钻头向下运动,完成钻削工作。
2.立式钻床 立式钻床的组成如图5—2(b)所示。
立式钻床最大钻孔直径有25、35、40、50毫米几种,适用于钻削中型工件。
它有自动进刀机构,可采用较大的切削量,生产效率较高,并能得到较高的力口工精度。

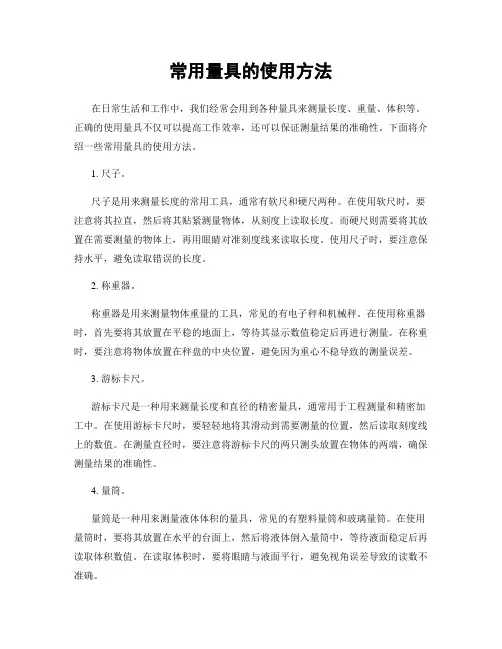

常用量具的使用方法在日常生活和工作中,我们经常会用到各种量具来测量长度、重量、体积等。
正确的使用量具不仅可以提高工作效率,还可以保证测量结果的准确性。
下面将介绍一些常用量具的使用方法。
1. 尺子。
尺子是用来测量长度的常用工具,通常有软尺和硬尺两种。
在使用软尺时,要注意将其拉直,然后将其贴紧测量物体,从刻度上读取长度。
而硬尺则需要将其放置在需要测量的物体上,再用眼睛对准刻度线来读取长度。
使用尺子时,要注意保持水平,避免读取错误的长度。
2. 称重器。
称重器是用来测量物体重量的工具,常见的有电子秤和机械秤。
在使用称重器时,首先要将其放置在平稳的地面上,等待其显示数值稳定后再进行测量。
在称重时,要注意将物体放置在秤盘的中央位置,避免因为重心不稳导致的测量误差。
3. 游标卡尺。
游标卡尺是一种用来测量长度和直径的精密量具,通常用于工程测量和精密加工中。
在使用游标卡尺时,要轻轻地将其滑动到需要测量的位置,然后读取刻度线上的数值。
在测量直径时,要注意将游标卡尺的两只测头放置在物体的两端,确保测量结果的准确性。
4. 量筒。
量筒是一种用来测量液体体积的量具,常见的有塑料量筒和玻璃量筒。
在使用量筒时,要将其放置在水平的台面上,然后将液体倒入量筒中,等待液面稳定后再读取体积数值。
在读取体积时,要将眼睛与液面平行,避免视角误差导致的读数不准确。
5. 温度计。
温度计是用来测量温度的工具,常见的有水银温度计和电子温度计。
在使用温度计时,要将其放置在需要测量的位置,等待数值稳定后再进行读取。
在读取温度时,要注意将眼睛与刻度线平行,避免视角误差导致的读数不准确。
总结。
正确的使用量具可以保证测量结果的准确性,提高工作效率。
在使用量具时,要注意保持量具的整洁和完好,避免因为损坏或脏污导致的测量误差。
同时,也要注意避免将量具暴露在高温、潮湿或腐蚀性环境中,以免影响其使用寿命和准确性。
希望以上介绍的常用量具的使用方法能够对大家有所帮助。

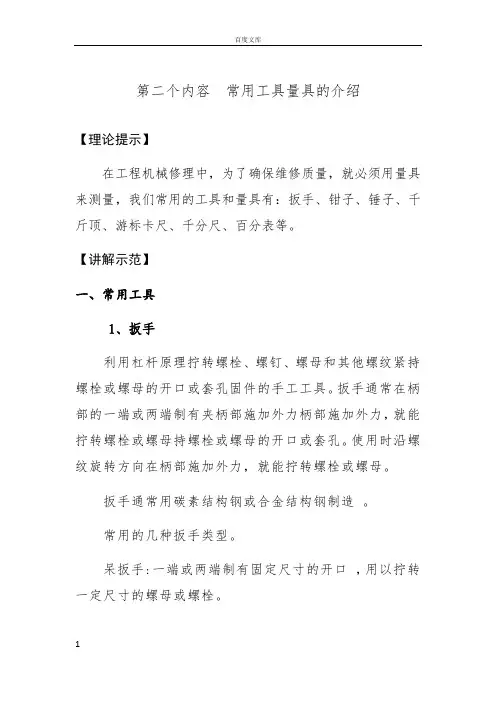

第二个内容常用工具量具的介绍【理论提示】在工程机械修理中,为了确保维修质量,就必须用量具来测量,我们常用的工具和量具有:扳手、钳子、锤子、千斤顶、游标卡尺、千分尺、百分表等。
【讲解示范】一、常用工具1、扳手利用杠杆原理拧转螺栓、螺钉、螺母和其他螺纹紧持螺栓或螺母的开口或套孔固件的手工工具。
扳手通常在柄部的一端或两端制有夹柄部施加外力柄部施加外力,就能拧转螺栓或螺母持螺栓或螺母的开口或套孔。
使用时沿螺纹旋转方向在柄部施加外力,就能拧转螺栓或螺母。
扳手通常用碳素结构钢或合金结构钢制造。
常用的几种扳手类型。
呆扳手:一端或两端制有固定尺寸的开口,用以拧转一定尺寸的螺母或螺栓。
梅花扳手:两端具有带六角孔或十二角孔的工作端,适用于工作空间狭小,不能使用普通扳手的场合。
两用扳手:一端与单头呆扳手相同,另一端与梅花扳手相同,两端拧转相同规格的螺栓或螺母。
活扳手:开口宽度可在一定尺寸范围内进行调节,能拧转不同规格的螺栓或螺母。
钩形扳手:又称月牙形扳手,用于拧转厚度受限制的扁螺母等。
套筒扳手:它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成,特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。
内六角扳手:成L形的六角棒状扳手,专用于拧转内六角螺钉。
内六角扳手的型号是按照六方的对边尺寸来说的,螺栓的尺寸有国家标准。
扭力扳手:它在拧转螺栓或螺母时,能显示出所施加的扭矩;或者当施加的扭矩到达规定值后,会发出光或声响信号。
扭力扳手适用于对扭矩大小有明确地规定的装配工作。
活动扳手活动扳手又叫活扳手(英文:adjustable spanner 或者 monkey wrench),活动扳手一般由扳体、活动扳口、蜗杆、销轴、弹簧等构成,是一种旋紧或拧松有角螺丝钉或螺母的工具。
活动扳手按形式可分为:美式、欧式、日式通常规格有:4”、6”、8”、10”、12”、15”、18”、24”等,电工常用的有200、250、300mm三种,使用时应根据螺母的大小选配。
