预制钢筋混凝土装配式检查井工程施工组织设计方案

钢筋混凝土检查井施工方案钢筋混凝土检查井施工方案一、施工前准备工作：1. 根据设计图纸确定检查井的位置和尺寸，并搭建好施工场地，确保施工现场的安全和整洁。

2. 确定好施工材料，包括钢筋、水泥、砂石等，并保证材料的质量和数量充足。

3. 编制具体的施工方案，并组织施工人员进行技术培训，提高施工质量和效率。

二、施工工艺：1. 开挖检查井，在施工现场按照设计要求进行开挖，确保井壁平整垂直，并按照设计要求标注好井底高程。

2. 检查井底垫层施工，将石灰石碎石垫层铺设到检查井底部，厚度约为20cm，压实均匀。

3. 安装井筒模板，根据设计要求确定井筒模板的尺寸，将模板安装在井壁上，并保证模板的垂直和平整。

4. 安装钢筋骨架，根据设计要求将钢筋焊接成骨架，并放置在模板内，保证骨架的位置准确和牢固。

5. 浇筑混凝土，采用抗渗、高坍落度混凝土，按照设计要求将混凝土倒入井筒中，并用振捣器进行振捣，确保混凝土的密实性。

6. 养护混凝土，混凝土浇筑后立即进行养护，采用水养护保持混凝土的湿度，并进行规定时间的养护。

7. 拆除模板，待混凝土达到强度要求后，拆除井筒模板，进行清理和修整，确保井壁平整和光滑。

8. 安装检查井盖板，待混凝土强度达到要求后，按照设计要求安装检查井盖板，并进行检查和测试，确保井盖牢固和无渗漏。

三、安全措施：1. 所有施工人员必须佩戴合格的防护用品，包括安全帽、安全鞋、手套等。

2. 施工现场应设置明显的安全警示标志，并进行周边警戒，保证施工现场的安全。

3. 施工人员应熟悉施工方案和相关技术要求，确保施工质量和安全。

4. 在施工过程中，要及时清理施工现场的杂物和污染物，保持施工现场的整洁。

5. 施工过程中应定期进行检查和测试，确保施工质量和检查井的使用功能。

通过以上施工方案，可以保证钢筋混凝土检查井的施工质量和使用性能。

同时，要做好安全工作，确保施工过程中的安全和人员的身体健康，为后续使用提供可靠的基础。

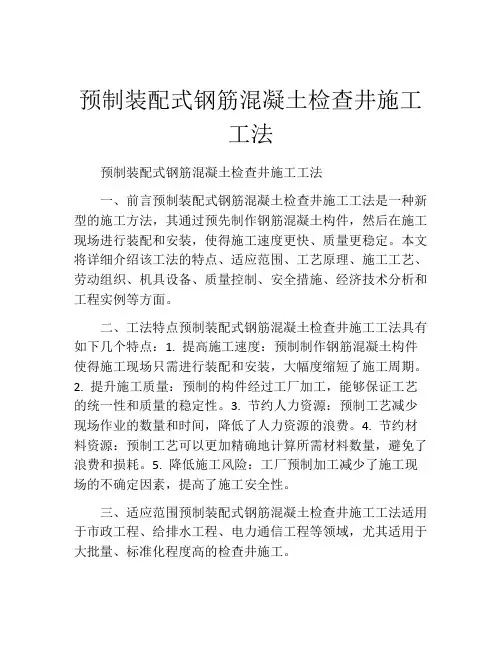

预制装配式钢筋混凝土检查井施工工法预制装配式钢筋混凝土检查井施工工法一、前言预制装配式钢筋混凝土检查井施工工法是一种新型的施工方法，其通过预先制作钢筋混凝土构件，然后在施工现场进行装配和安装，使得施工速度更快、质量更稳定。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面。

二、工法特点预制装配式钢筋混凝土检查井施工工法具有如下几个特点：1. 提高施工速度：预制制作钢筋混凝土构件使得施工现场只需进行装配和安装，大幅度缩短了施工周期。

2. 提升施工质量：预制的构件经过工厂加工，能够保证工艺的统一性和质量的稳定性。

3. 节约人力资源：预制工艺减少现场作业的数量和时间，降低了人力资源的浪费。

4. 节约材料资源：预制工艺可以更加精确地计算所需材料数量，避免了浪费和损耗。

5. 降低施工风险：工厂预制加工减少了施工现场的不确定因素，提高了施工安全性。

三、适应范围预制装配式钢筋混凝土检查井施工工法适用于市政工程、给排水工程、电力通信工程等领域，尤其适用于大批量、标准化程度高的检查井施工。

四、工艺原理预制装配式钢筋混凝土检查井施工工法的工艺原理是通过预先制作钢筋混凝土构件，然后在现场进行装配和拼装。

具体的工艺原理包括以下几点：1. 预制构件设计：根据实际需求，进行检查井的设计，并制定相应的预制构件制作方案。

2. 钢筋混凝土构件制作：在工厂或制作场地进行钢筋混凝土构件的制作，包括预处理、浇筑、养护等过程。

3.现场安装：将预制好的构件运输到施工现场，按照设计要求进行装配和安装。

4. 连接施工：采用连接件和预制构件进行连接，确保施工过程中的连续性和稳定性。

5. 后续工序：进行涂料喷涂、防水处理等后续工序，进行最后的验收和保养。

五、施工工艺1. 施工准备：确定施工现场，清理现场及周边环境，布置施工道路等。

2. 预制构件制作：根据设计图纸和要求进行构件制作，包括预处理、钢筋布置、混凝土浇筑和养护等过程。

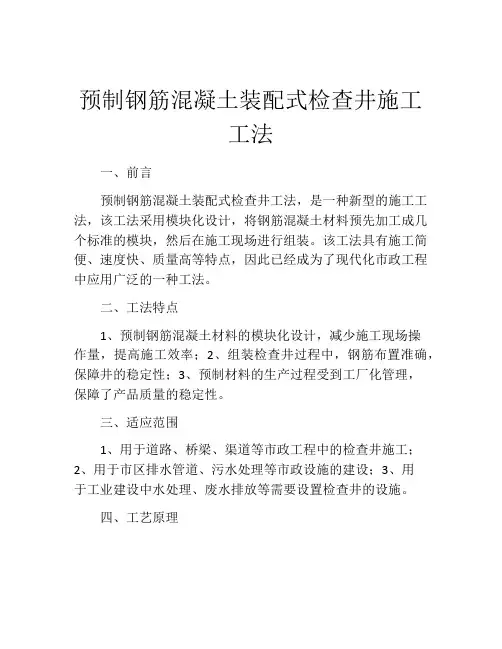

预制钢筋混凝土装配式检查井施工工法一、前言预制钢筋混凝土装配式检查井工法，是一种新型的施工工法，该工法采用模块化设计，将钢筋混凝土材料预先加工成几个标准的模块，然后在施工现场进行组装。

该工法具有施工简便、速度快、质量高等特点，因此已经成为了现代化市政工程中应用广泛的一种工法。

二、工法特点1、预制钢筋混凝土材料的模块化设计，减少施工现场操作量，提高施工效率；2、组装检查井过程中，钢筋布置准确，保障井的稳定性；3、预制材料的生产过程受到工厂化管理，保障了产品质量的稳定性。

三、适应范围1、用于道路、桥梁、渠道等市政工程中的检查井施工；2、用于市区排水管道、污水处理等市政设施的建设；3、用于工业建设中水处理、废水排放等需要设置检查井的设施。

四、工艺原理该工法主要基于模块化设计原理，通过预先设计钢筋混凝土模块尺寸和布局，实现了工厂生产模块并在施工现场组装，从而提高了施工效率和产品质量。

五、施工工艺1、确定井的位置、规格及材料；2、预制检查井材料及模块；3、运输及组装井模块；4、连接井口与管道；5、完成检查井施工工程。

六、劳动组织根据实际施工范围与周期配置合适的人员，确定工作计划和任务分配，规范施工流程，确保施工质量。

七、机具设备1、钢筋剪切机、弯箍机等；2、混凝土搅拌机、输送泵等；3、井盖升降机、工具箱等。

八、质量控制1、材料质量符合国标和工程要求；2、模块尺寸并符合设计要求；3、强制检测钢筋布置、强度。

九、安全措施制定安全操作规程，确保人员安全，及时检查井洞内有无积水及氧气含量，保证施工过程的安全性。

十、经济技术分析该工法因为预先预制检查井材料及模块，可以在现场快速进行组装，并且由于组装是基于模块化设计的，材料半成品的生产和组装成本相对较低，从而提高了施工效率和降低了成本。

十一、工程实例广州市市政建设，多次在该市输水工程中采用预制钢筋混凝土装配式检查井施工工法，稳定性能达到标准要求，施工期快速缩短。

同时，匹配的配合管道、井盖等也逐步具备了市场优越性。

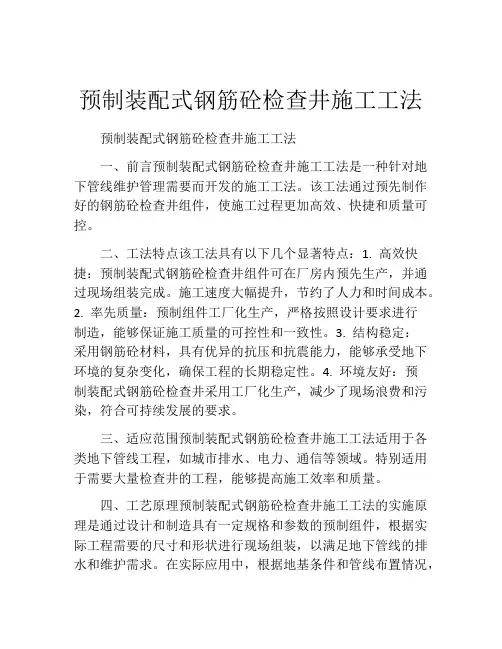

预制装配式钢筋砼检查井施工工法预制装配式钢筋砼检查井施工工法一、前言预制装配式钢筋砼检查井施工工法是一种针对地下管线维护管理需要而开发的施工工法。

该工法通过预先制作好的钢筋砼检查井组件，使施工过程更加高效、快捷和质量可控。

二、工法特点该工法具有以下几个显著特点：1. 高效快捷：预制装配式钢筋砼检查井组件可在厂房内预先生产，并通过现场组装完成。

施工速度大幅提升，节约了人力和时间成本。

2. 率先质量：预制组件工厂化生产，严格按照设计要求进行制造，能够保证施工质量的可控性和一致性。

3. 结构稳定：采用钢筋砼材料，具有优异的抗压和抗震能力，能够承受地下环境的复杂变化，确保工程的长期稳定性。

4. 环境友好：预制装配式钢筋砼检查井采用工厂化生产，减少了现场浪费和污染，符合可持续发展的要求。

三、适应范围预制装配式钢筋砼检查井施工工法适用于各类地下管线工程，如城市排水、电力、通信等领域。

特别适用于需要大量检查井的工程，能够提高施工效率和质量。

四、工艺原理预制装配式钢筋砼检查井施工工法的实施原理是通过设计和制造具有一定规格和参数的预制组件，根据实际工程需要的尺寸和形状进行现场组装，以满足地下管线的排水和维护需求。

在实际应用中，根据地基条件和管线布置情况，采取合适的技术措施，如加固基底、密封接缝等，确保检查井的稳定性和功能完整性。

五、施工工艺预制装配式钢筋砼检查井施工工法包括以下几个施工阶段：1. 设计和制造预制组件：根据实际需求，设计和制造具有一定规格和参数的预制组件，包括底板、墙板和顶板。

2. 现场准备工作：清理施工现场，确定检查井的位置和布置方案，建立施工场地、材料堆放区域等。

3. 基底处理：根据地基条件进行基底处理，如填土加固、坑底平整等。

4.组装预制组件：现场根据设计图纸和装配顺序进行预制组件的组装，采用吊装等方式确保精确的安装。

5. 现浇砼施工：同时进行检查井预制组件的现浇砼，以提高检查井的整体强度和稳定性。

本工程开挖施工污水管，采用预制装配式钢筋混凝土排水检查井，顶管施工污水管，采用现浇钢筋混凝土井，检查（沉砂）井井径分配如下：22. 1 采用移动式预制生产模式现场制作，同时采用revit 建模技术保证检查井的尺寸准确性，降低成本，缩短工期。

因为市政道路管线的每个检查井的结构、形式和接口开孔尺寸等不同，开口高度也不一样，造成检查井不可能进行工厂化流水生产制作模式进行生产制作，而且一般的预制制作方法带来的成本也较大，检查井的开孔位置、尺寸等无法保证，施工拼装过程中的拼装精密度无法得到保证。

课题小组通过现场研究发现，我们可以利用现场的实际情况，利用施工道路的沿线的一侧或周边空地，搭建临时的生产厂区，将预制混凝土构件所需要的设备、材料、工装模块等直接运输到施工现场附近，同时依照施工图纸的要求和尺寸，采用revit 建模技术，对每个检查井的井室、井口环、井盖等进行建模，可以准确统计每一块模板的尺寸和各边之间的角度，为现场木工下料提供精确的尺寸，减少下料错误，从而节省材料。

另外，建模后让抽象的图纸形象化，通过直观的三维模型对工人进行交底，降低了对工人空间想象能力和施工经验的要求。

工人能够准确地理解设计意图，对施工工艺有更加直观、清晰的认识，从而减少了向工人交底的时间，降低了施工返工率。

此外当某个区域或工程做完之后，可将移动式设备拆装到下一个工地，循环利用，从而大大地节约了施工成本，提高了施工效率。

4.2 井体与管材间及井体各部件采用新型橡胶密封圈柔性连接，密封圈本体的内环面上设置若干个呈波纹状设置的凹槽，外环面上设置倒刺，强化密封效果。

检查井及部件联接处渗水或漏水不仅影响检查井及管道的正常使用，造成检查井体和管件的腐蚀，引起基础不均匀沉降，而且会发生检查井与管件之间产生拉裂或压裂，影响检查井体和管件的使用周期，严重时可引起地下水质改变、土壤变坏以及周围重要建筑物的结构破坏等不良影响。

为了解决因密封不好而渗水所造成的影响，井体与管件及井体各部件之间有更好的连接，我们通过各种方案的比较，最后决定在井体与管件间及井体各部件之间的密封圈进行优化调整，采用一种新型橡胶密封圈，此密封圈本体的内环面上设置若干个呈波纹状设置的凹槽，可増加密封圈本体与构件的接触面个数，这样即使密封圈本体与构件相接触的接触面上某一局部位置受到损坏也不影响到整体的密封性，延长密封圈本体的使用寿命，也有效地提高了检查井各部件的密封性能；另外在密封圏本体的外环面上设置倒刺，可防止井体与管道相互之间的滑动。

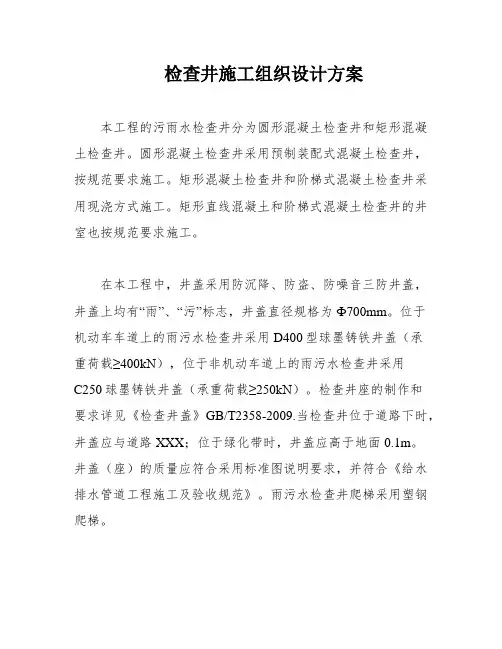

检查井施工组织设计方案本工程的污雨水检查井分为圆形混凝土检查井和矩形混凝土检查井。

圆形混凝土检查井采用预制装配式混凝土检查井，按规范要求施工。

矩形混凝土检查井和阶梯式混凝土检查井采用现浇方式施工。

矩形直线混凝土和阶梯式混凝土检查井的井室也按规范要求施工。

在本工程中，井盖采用防沉降、防盗、防噪音三防井盖，井盖上均有“雨”、“污”标志，井盖直径规格为Ф700mm。

位于机动车车道上的雨污水检查井采用D400型球墨铸铁井盖（承重荷载≥400kN），位于非机动车道上的雨污水检查井采用C250球墨铸铁井盖（承重荷载≥250kN）。

检查井座的制作和要求详见《检查井盖》GB/T2358-2009.当检查井位于道路下时，井盖应与道路XXX；位于绿化带时，井盖应高于地面0.1m。

井盖（座）的质量应符合采用标准图说明要求，并符合《给水排水管道工程施工及验收规范》。

雨污水检查井爬梯采用塑钢爬梯。

本工程中污、雨水预留支管检查井的井径均为1.00m，中心位于道路红线外绿化带内距绿化带外边线1m。

雨水支管管径为d600，坡度为5‰，污水支管管径为d300，坡度为5‰。

现浇检查井的施工工艺包括基坑验收、浇筑垫层砼、绑扎井室总体钢筋骨架、浇筑井室底板砼、支侧墙模板浇筑砼、拆模、砌筑流水槽、安装砼井盖板、抹八字灰、养护、安装井盖板、安装井筒。

在基底验收和处理阶段，首先采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。

清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核。

承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。

若不满足规范要求，按不良地基处理法处理，直至承载力合格。

在井底垫层浇筑阶段，测量人员需测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为C10.绑扎井室主体钢筋：在确定各管线和支管的高程后，开始进行井室钢筋的绑扎工作。

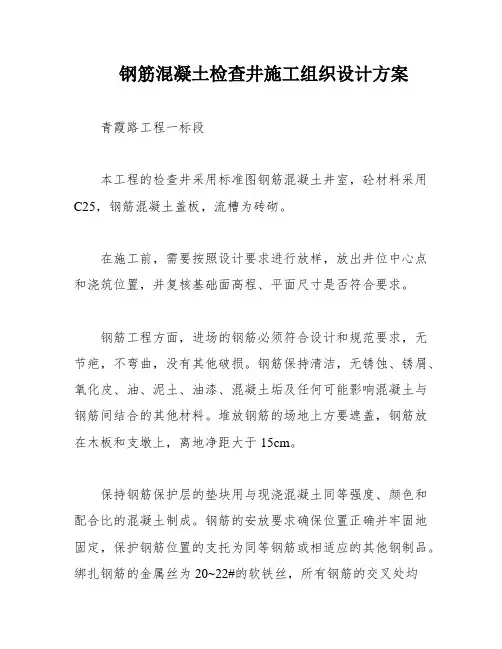

钢筋混凝土检查井施工组织设计方案青霞路工程一标段本工程的检查井采用标准图钢筋混凝土井室，砼材料采用C25，钢筋混凝土盖板，流槽为砖砌。

在施工前，需要按照设计要求进行放样，放出井位中心点和浇筑位置，并复核基础面高程、平面尺寸是否符合要求。

钢筋工程方面，进场的钢筋必须符合设计和规范要求，无节疤，不弯曲，没有其他破损。

钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其他材料。

堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。

保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。

钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品。

绑扎钢筋的金属丝为20~22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。

在施工中，需要先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。

严格按施工规范的相关规定进行钢筋的切割、冷弯。

按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。

无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。

钢筋加工允许误差如下表所示：钢筋加工允许误差表序号项目允许误差1 剪切长度 ±25mm2 螺纹钢 ±13mm3 弯头的位置 ±25mm模板工程方面，模板采用轻型组合木模板和钢模板。

在混凝土振捣时，模板缝必须达到不漏浆的要求。

根据图纸所示永久工程的真实形状和尺寸测量放样。

模板安装需要做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。

立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。

模板的接缝设计要与结构物的外观相谐调，使竖向和平面的缝均保持平直。

模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。

模板内表面涂刷脱模剂，以防止与混凝土的粘结和便于拆模。

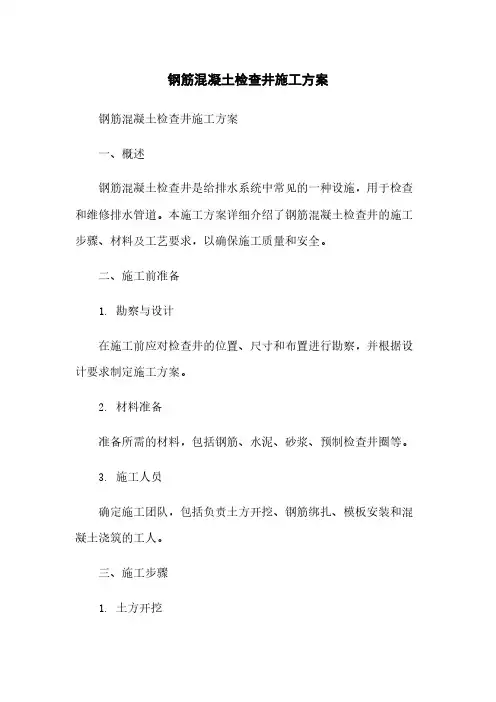

钢筋混凝土检查井施工方案钢筋混凝土检查井施工方案一、概述钢筋混凝土检查井是给排水系统中常见的一种设施，用于检查和维修排水管道。

本施工方案详细介绍了钢筋混凝土检查井的施工步骤、材料及工艺要求，以确保施工质量和安全。

二、施工前准备1. 勘察与设计在施工前应对检查井的位置、尺寸和布置进行勘察，并根据设计要求制定施工方案。

2. 材料准备准备所需的材料，包括钢筋、水泥、砂浆、预制检查井圈等。

3. 施工人员确定施工团队，包括负责土方开挖、钢筋绑扎、模板安装和混凝土浇筑的工人。

三、施工步骤1. 土方开挖根据设计要求，在检查井的位置进行土方开挖，开挖深度要符合要求，并确保开挖底部平整。

2. 模板安装根据设计图纸，在开挖好的基础上安装检查井模板，确保模板的平整度和稳固性。

3. 钢筋绑扎根据设计要求，在模板内设置钢筋，钢筋的数量、直径和间距要符合设计要求，并做好连接工作。

4. 砂浆垫层在模板底部倒入一层砂浆，厚度一般为20mm，用于补平底部不平整的地面。

5. 混凝土浇筑在模板内浇筑钢筋混凝土，确保混凝土充实并震实，同时设置好检查井的出入口和管道连接口。

6. 混凝土养护待混凝土凝固后，进行养护，包括遮盖保湿和定期喷水等措施，确保混凝土的强度和稳定性。

7. 模板拆除待混凝土达到一定强度后，拆除模板，并进行表面修整和清理工作。

四、施工工艺要求1. 检查井的尺寸、数量和布置要符合设计要求。

2. 施工现场要保持整洁，避免杂物对施工造成影响。

3. 检查井的防渗措施要符合相关规定，以防止地下水渗入。

4. 混凝土浇筑要连续进行，不得出现中断和冷缝。

5. 混凝土的配比要符合设计要求，强度等级要满足施工要求。

五、附件本所涉及的附件如下：1. 设计图纸2. 材料清单3. 施工现场照片六、法律名词及注释本所涉及的法律名词及其注释如下：1. 钢筋混凝土：一种由钢筋和混凝土构成的材料，常用于建筑物结构中。

2. 施工方案：建筑施工过程中的详细计划和步骤安排。

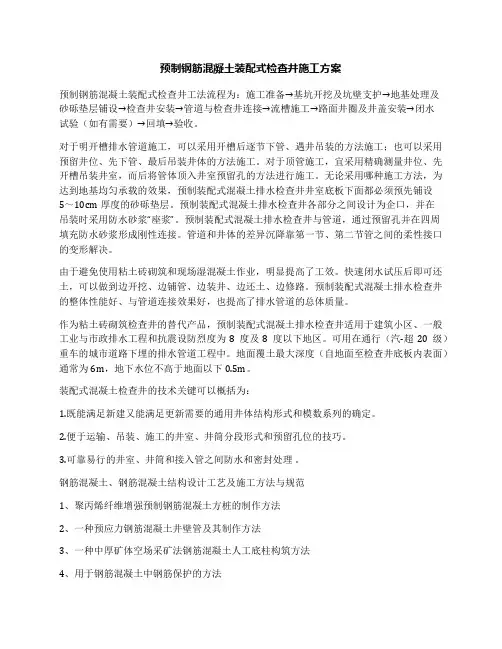

预制钢筋混凝土装配式检查井施工方案预制钢筋混凝土装配式检查井工法流程为：施工准备→基坑开挖及坑壁支护→地基处理及砂砾垫层铺设→检查井安装→管道与检查井连接→流槽施工→路面井圈及井盖安装→闭水试验（如有需要）→回填→验收。

对于明开槽排水管道施工，可以采用开槽后逐节下管、遇井吊装的方法施工；也可以采用预留井位、先下管、最后吊装井体的方法施工。

对于顶管施工，宜采用精确测量井位、先开槽吊装井室，而后将管体顶入井室预留孔的方法进行施工。

无论采用哪种施工方法，为达到地基均匀承载的效果，预制装配式混凝土排水检查井井室底板下面都必须预先铺设5～10cm厚度的砂砾垫层。

预制装配式混凝土排水检查井各部分之间设计为企口，并在吊装时采用防水砂浆“座浆”。

预制装配式混凝土排水检查井与管道，通过预留孔并在四周填充防水砂浆形成刚性连接。

管道和井体的差异沉降靠第一节、第二节管之间的柔性接口的变形解决。

由于避免使用粘土砖砌筑和现场湿混凝土作业，明显提高了工效。

快速闭水试压后即可还土，可以做到边开挖、边铺管、边装井、边还土、边修路。

预制装配式混凝土排水检查井的整体性能好、与管道连接效果好，也提高了排水管道的总体质量。

作为粘土砖砌筑检查井的替代产品，预制装配式混凝土排水检查井适用于建筑小区、一般工业与市政排水工程和抗震设防烈度为8度及8度以下地区。

可用在通行（汽-超20级）重车的城市道路下埋的排水管道工程中。

地面覆土最大深度（自地面至检查井底板内表面）通常为6m，地下水位不高于地面以下0.5m。

装配式混凝土检查井的技术关键可以概括为：1.既能满足新建又能满足更新需要的通用井体结构形式和模数系列的确定。

2.便于运输、吊装、施工的井室、井筒分段形式和预留孔位的技巧。

3.可靠易行的井室、井筒和接入管之间防水和密封处理。

钢筋混凝土、钢筋混凝土结构设计工艺及施工方法与规范1、聚丙烯纤维增强预制钢筋混凝土方桩的制作方法2、一种预应力钢筋混凝土井壁管及其制作方法3、一种中厚矿体空场采矿法钢筋混凝土人工底柱构筑方法4、用于钢筋混凝土中钢筋保护的方法5、一种内部设置有内芯的钢筋混凝土结构及其施工方法6、钢筋混凝土构件中钢筋腐蚀的检测方法7、钢筋的对接螺柱焊方法及其装置,以及钢筋混凝土构造物的修补、扩张施工法8、钢筋混凝土结构外铆钢板加固法及其专用铆钉9、修复钢筋混凝土结构裂缝的电化学沉积方法10、水下钢筋混凝土构筑物的施工方法11、钢筋混凝土预制桩端部注浆法12、钢筋混凝土仿古建筑涂料处理方法13、一种新的预应力钢筋混凝土结构及其施工方法14、钢筋混凝土梁的钢筋尺寸的确定方法及其改进15、建筑物支承结构钢筋混凝土柱与包括这类柱的建筑结构16、钢筋混凝土或预应力混凝土半顶制建筑结构17、现场叠层生产预应力钢筋混凝土拱型屋面大板18、钢筋混凝土叠合空心楼板施工方法19、建筑物用的钢筋混凝土组合构件20、钢筋混凝土构件质量的无损伤检测方法21、大跨度钢筋混凝土拱的半刚性骨架锚索假载施工法22、制造经衬套的钢筋混凝土管的方法23、组合式联锁钢筋混凝土预制构件和垂直成槽取土机24、现浇钢筋混凝土拱板屋盖25、预应力钢筋混凝土芯棒加气轻骨料混凝土复合屋面板26、一种钢筋混凝土预制板27、检查井钢筋混凝土井盖及其制备法28、钢筋混凝土浴盆模及其制造方法29、用于阴极保护钢筋混凝土结构的导电层30、钢筋混凝土雨水箅子及其制备方法31、抗震、保温的全中空钢筋混凝土砌块32、组合联锁钢筋混凝土预制构件修建地下工程直接沉插方法及其装置33、检查井钢筋混凝土井盖制备法34、钢筋混凝土圆桩截断机35、改型钢筋混凝土圆孔板36、钢筋混凝土37、钢筋混凝土防腐蚀电杆38、滑动双向预应力钢筋混凝土刚性防水屋面施工法39、用钢筋混凝土建造卫星电视抛物面天线的方法40、钢筋混凝土旋冲桩及其施工方法41、钢筋混凝土筒仓空心仓壁设计42、双层钢筋混凝土板面和轻混凝土腹板的夹心保温、隔音板构件43、钢筋混凝土构件裂缝的修复方法44、超长钢筋混凝土结构无缝设计施工方法45、一种钢筋混凝土构件成型方法46、仿玉轻质钢筋混凝土推拉窗及其生产方法和模具47、钢筋混凝土灌筑桩的施工工艺及其设备48、全预制钢筋混凝土框架施工工艺49、一种钢筋混凝土构件成型组合模板50、大跨度后张的钢筋混凝土桁架及其制造方法51、钢筋混凝土构件成型组合模板52、灌注钢筋混凝土桩的工艺方法53、钢筋混凝土主体结构施工图平面整体表示法54、地下室建筑中用含钢管高强柱的钢筋混凝土柱及施工方法55、预制装配式钢筋混凝土隧道及道施工工艺56、钢筋混凝土夯扩灌注桩成桩工艺及其工具57、拼装式钢筋混凝土盒子结构和制法58、等边三角形钢筋混凝土型材59、钢筋混凝土梁板结构设计计算尺60、钢筋混凝土构造体,其制作方法及模框材料61、编织法钢筋混凝土建筑62、大口径钢胎钢筋混凝土复合管道的制作方法63、钢筋混凝土劲芯水泥土复合桩的制造方法及其桩和施工设备64、可回收预应力钢筋混凝土护坡桩工法65、由钢筋混凝土构造形成的1层楼2层居住型公寓大楼的构造形式66、钢筋混凝土轨枕预应力弧形块张拉装置67、一种提高钢筋混凝土耐腐蚀性的方法68、钢筋混凝土部件浇筑一体化不取出式夹心模具暗框架结构69、三角万向导引均衡受力的钢筋混凝土结构70、钢筋混凝土灌注桩可扩变径钻孔机构71、钢筋混凝土结构夹心模暗桁架剪力墙72、钢筋混凝土网格结构框撑耗能减震剪力墙73、钢筋混凝土圆管端口变截面管节及预制方法74、“三角万向导引均衡受力”钢筋混凝土建筑工程结构75、一种钢筋混凝土深机井管76、三角万向导引均衡受力的钢筋混凝土结构77、建筑框架梁体柱体预制钢筋混凝土模板及施工安装工艺78、钢筋混凝土裂缝补强施工法79、石板、钢筋混凝土楼板浇筑法80、钢构钢骨钢筋混凝土施工法81、钢筋混凝土分缝柱及其制造方法82、普通钢筋混凝土与预应力混凝土的连接技术83、钢筋混凝土预制桩高压喷浆沉桩工艺84、钢筋混凝土预制桩钻孔取土植入桩工艺85、纤维增强塑料管－钢筋混凝土组合构件86、一种不需扎结钢筋的无序碎钢筋混凝土及其制取使用方法87、钢筋混凝土保护壳的开口周围的环板88、用于电化学修复受腐蚀损害的钢筋混凝土的组合电极及其操纵方法89、钢筋混凝土预制板90、现浇钢筋混凝土空心板专用成孔空心管91、钢筋混凝土构件中的钢筋搭接、锚固方法92、一种再利用价值很低的钢筋混凝土路面沟盖及其制取方法93、钢筋混凝土结构的桁网钢结构架94、无碴轨道钢筋混凝土桩网结构路基及其构筑方法95、变电所的钢筋混凝土防洪墙体系96、透气性隔热复合板及钢筋混凝土外隔热建筑物的外墙结构97、用于钢筋混凝土涵管的钢筋绑扎的活动支架98、钢筋混凝土结构预制的完整墙板组装的房屋99、一种L型钢筋混凝土加强路缘石结构及其构造方法100、复合式一次性浇注钢筋混凝土聚苯板保温板101、无碴轨道钢筋混凝土桩网施工方法102、注浆帷幕结合钢筋混凝土护圈施工方法103、钢筋混凝土池井无渗漏结构和防渗漏方法104、钢筋混凝土烟囱的施工方法105、一种钢筋混凝土腐蚀监/检测用埋置式参比电极106、提高钢筋混凝土结构耐久性的方法107、大气环境中钢筋混凝土牺牲阳极阴极保护装置及其方法 108、局部表面设置钢板增强层的钢筋混凝土结构109、张合式不同屈服点钢筋混凝土弹性耗能铰110、一种预制钢筋混凝土管桩的结构及其制作方法111、现场灌注大直径钢筋混凝土管桩的工艺方法和设备112、先制饰面后浇钢筋混凝土建筑设施的制作工艺113、纤维增强塑料网箍钢筋混凝土结构151、用钢筋混凝土预制板制造板块组合结构152、钢筋混凝土密肋井字大板楼盖及其制作方法153、在钢筋混凝土上进行高精度水平钻孔施工方法及装置154、钢筋混凝土楼板的施工方法以及模板155、一种钢筋混凝土双层楼板156、现浇钢筋混凝土空心无梁楼盖筒芯及生产工艺157、箱形胎模与钢筋混凝土箱形构件158、现浇钢筋混凝土空心板受力成孔空心管及其制造方法159、碳纤维复合材料加固钢筋混凝土结构后的荷载效应监测仪160、一种软基钢筋混凝土空心板式道路的修建方法161、双钢筋混凝土和三钢筋混凝土162、板件组合结构制造方法及钢筋混凝土预制板件和张紧装置163、预制预应力钢筋混凝土底板、具有其的桥梁及其施工方法164、一种钢筋混凝土预制构件165、一种钢筋混凝土填充组合体构件166、含有烷氧基的磷氧酸酯用作钢筋混凝土缓蚀剂的用途167、低温地热能转换预制钢筋混凝土方桩168、钢骨钢筋混凝土结构预铸工法169、一种钢筋混凝土电化学除盐电解质溶液170、异型角钢钢筋混凝土结构以及结构、构件组合171、电探法钢筋混凝土和预应力混凝土施工质量监控的技术172、预制钢筋混凝土涵洞∏形构件模具173、预制钢筋混凝土涵洞┴形构件模具174、钢筋混凝土矩形柱加固方法175、含碳纤维钢筋混凝土预制件制备方法及使用方法176、装配式钢筋混凝土厂房柱脚的绝缘方法及构造177、钢筋混凝土阻锈剂178、一种钢筋混凝土路面构件179、现浇钢筋混凝土隔音楼板及其施工方法180、一种钢筋混凝土抗裂墙及其施工方法181、一种钢筋混凝土密肋楼板182、用于钢筋混凝土结构中使用的混凝土组合物的防腐添加剂组合物 183、钢筋混凝土构件的预制自保温保护层板184、钢筋混凝土结构建筑物的通电拆除法185、钢筋混凝土构件中钢筋腐蚀长期监测传感器186、一种钢筋混凝土大空间坡屋顶设计方法187、一种用于大弯矩高强度钢筋混凝土电杆的混凝土188、配置斜向钢筋的钢筋混凝土承台及其制作方法189、钢筋混凝土扩底预制桩190、带腋撑的钢筋混凝土框架结构191、钢筋混凝土不锈钢管柱192、三维弧形钢筋混凝土结构模板及施工方法193、热固塑料钢筋混凝土复合人造石板194、圆碳纤维增强塑料钢管混凝土柱与钢筋混凝土框架梁的节点195、一种钢管混凝土柱与钢筋混凝土梁的节点及其加工方法196、一种钢筋混凝土阻锈剂197、钢筋混凝土构件中钢筋腐蚀的检测方法198、内置横向预应力钢筋混凝土梁199、现浇钢筋混凝土输水管水压试验方法200、现浇X形钢筋混凝土桩施工方法201、多层恒压水蓄冷钢筋混凝土水塔202、一种钢筋混凝土圆管涵洞的止水处理方法203、大跨度钢筋混凝土拱形结构免预压施工工艺204、外置横向预应力钢筋混凝土梁205、钢筋混凝土抗裂墙206、钢筋混凝土梁板加固方法207、一种预制钢筋混凝土异形截面桩208、磁悬浮钢筋混凝土筑造冲压喷气式翼形风帆风力发电机209、非钢筋混凝土锚的受控变质210、一种无梁楼盖连接钢筋混凝土柱的环式钢牛腿节点211、钢骨钢筋混凝土结构的钢梁接合结构212、钢筋混凝土结构物的连接方法213、钢筋混凝土实验教学综合加载装置214、钢筋混凝土桥墩的牺牲阳极保护方法215、钢筋混凝土外隔热建筑物的透湿性外墙结构、所使用的复合镶板及墙裙分界沿五金件216、一种防止产生电磁波、通讯屏障的钢筋混凝土用构件217、钢筋混凝土阴极保护用金属氧化物阳极的制备方法218、有限自约束钢筋混凝土板类受弯构件及其制作方法219、现浇钢筋混凝土空心楼盖220、抗倒塌柱顶部分滑移钢筋混凝土框架结构221、钢筋混凝土旋梯模具式模板及其施工方法222、钢筋混凝土表面防腐剂223、现浇钢筋混凝土空心楼盖箱体组合内模施工方法224、一种含钢板的钢筋混凝土预制件225、钢筋混凝土的腐蚀抑制剂226、内置轻质砌块的钢筋混凝土楼板及其施工方法227、钢筋混凝土结构深井曝气废水处理装置及其制备方法228、深基坑钢筋混凝土围护桩及其制造与埋置方法229、一种钢筋混凝土锁口梁及其支护基坑的方法230、蒸压加气混凝土与钢筋混凝土组合结构及应用231、蜂窝钢骨混凝土柱与钢筋混凝土梁框架节点232、钢筋混凝土与玻璃钢夹砂复合管及其成型工艺233、可用于钢筋混凝土结构中的导电砂浆材料及其制备方法234、向钢筋混凝土建筑物的混凝土外墙上外铺设复合镶板的施工方法 235、大跨度箱形变截面钢筋混凝土拱施工方法236、钢筋混凝土建筑物逆作法施工工艺237、用于钢筋混凝土施工中钢筋或箍筋的定位方法238、钢制承插口预应力钢筋混凝土保温管239、砖墙钢筋混凝土壁柱结构240、一种用于监测钢筋混凝土结构腐蚀的多功能传感器241、具有阻锈功能的钢筋混凝土用合成纤维及其制备方法242、钢筋混凝土桩的施工方法243、具有剪切消能作用的钢筋混凝土消能剪力墙及其成形方法 244、钢制承插口玻璃钢钢筋混凝土管245、长螺旋钻机压灌钢筋混凝土新技术246、内置塑料套筒承插口预应力钢筋混凝土管247、管芯外衬塑料套筒承插口预应力钢筋混凝土管248、塑料内衬筒承插口预应力钢筋混凝土管249、塑料内衬筒承插口预应力玻璃钢钢筋混凝土管250、钢制承插口预应力玻璃钢外护钢筋混凝土管251、用于防止海岸侵蚀的三棱锥型钢筋混凝土挡块252、新型钢制承插口预应力钢筋混凝土管253、砌体-钢筋混凝土筒体结构及其施工方法254、钢套筒钢筋混凝土管255、预制钢筋混凝土独户式住宅和用于装配所述住宅的方法 256、碳化钢筋混凝土的电化学再碱化方法257、一种石膏钢筋混凝土建筑体系258、再生混合钢筋混凝土梁及其施工方法259、钢筋混凝土用中高强度箍筋用钢筋及其制造方法260、钢筋混凝土预制件连接装置261、用于钢筋混凝土支撑爆破工程的安全防护体系262、钢筋混凝土肋拱桥的箱型封闭加固方法263、钢筋混凝土桥梁墩柱结构264、带盖梁或Y型异形钢筋混凝土墩柱一次成形施工方法 265、圆钢管混凝土柱与钢筋混凝土楼盖连接的节点及制作方法 266、一种填充减荷盒构件现浇钢筋混凝土板267、钢筋混凝土肋拱桥加固效果的评价方法268、一种使钢槽罐的钢筋混凝土基础顶板均匀受力的方法 269、钢筋混凝土柱状建筑物的使用碳纤维的韧性增强改建方法 270、大型现浇钢筋混凝土进水道及涡壳的施工方法271、一种填充减荷盒构件现浇钢筋混凝土板272、一种填充减荷盒构件现浇钢筋混凝土板273、周支承足尺钢筋混凝土双向板抗火试验装置及其实现方法 274、柱支承足尺钢筋混凝土双向板抗火试验装置及其实现方法 275、一种预应力钢筋混凝土双T板及其胎模和生产方法 276、预应力钢筋混凝土碟形板预制钢筋混凝土装配式检查井工法流程为：施工准备→基坑开挖及坑壁支护→地基处理及砂砾垫层铺设→检查井安装→管道与检查井连接→流槽施工→路面井圈及井盖安装→闭水试验（如有需要）→回填→验收。

预制钢筋检查井施工方案1. 引言本文档旨在提供预制钢筋检查井施工方案，确保施工过程顺利进行并达到质量要求。

2. 施工准备2.1 确定施工地点根据工程设计要求和实际情况，确定预制钢筋检查井的施工地点。

2.2 确定施工时间根据施工计划和项目要求，确定预制钢筋检查井的施工时间。

2.3 准备施工材料和设备根据施工方案，准备所需的预制钢筋、混凝土、电焊机等施工材料和设备。

3. 施工步骤3.1 布置施工现场清理施工地点，搭建施工临时设施，确保施工安全和顺利进行。

3.2 预制钢筋制作按照设计要求和规范，进行预制钢筋的切割、弯曲和焊接等制作工作。

3.3 混凝土浇筑根据预制钢筋的尺寸和布置要求，进行混凝土的浇筑，确保混凝土质量和密实度。

3.4 钢筋焊接完成混凝土浇筑后，进行钢筋的焊接，确保钢筋连接牢固和符合设计要求。

3.5 包埋处理在钢筋焊接完成后，进行包埋处理，确保检查井的外观美观和防止腐蚀。

4. 质量控制4.1 施工过程监控在施工过程中，严格按照质量要求进行监控，确保施工质量。

4.2 现场检测对施工现场进行定期检测，及时发现问题并采取相应的措施进行处理。

4.3 质量验收完成施工后，进行质量验收，确保预制钢筋检查井达到设计要求和规范要求。

5. 安全措施在施工过程中，采取必要的安全措施，确保工人的人身安全和施工现场的安全。

6. 总结本文档介绍了预制钢筋检查井的施工方案，包括施工准备、施工步骤、质量控制和安全措施等。

通过严格执行施工方案，可确保预制钢筋检查井的质量和工期的完成。

钢筋混凝土检查井施工方案一、工程概况本工程位于（工程地点），主要建设内容为（工程内容）。

本方案主要针对钢筋混凝土检查井的施工进行说明，检查井的作用是用于检查、清理和维修管道，以保证管道的正常运行。

二、设计要求根据设计图纸和规范要求，钢筋混凝土检查井的主要设计参数如下：检查井的形式：圆形或者方形检查井的尺寸：直径或者边长为（设计值），高度为（设计值）检查井的结构：由底板、井壁、井顶和井盖组成检查井的材料：底板、井壁和井顶采用钢筋混凝土制作，井盖采用铸铁或者复合材料制作检查井的强度等级：钢筋混凝土的强度等级为C（设计值），钢筋的型号为（设计值）检查井的位置：根据管道走向和地形条件确定，普通在管道拐角、变径、变坡、接头等处设置检查井的间距：根据管道直径和流量确定，普通不超过（设计值）三、施工工艺1. 基坑开挖根据设计图纸和现场勘察，确定检查井的位置和基坑的尺寸在基坑周围设置安全警示标志，并采取防护措施，如支撑、护坡等使用挖掘机或者人工开挖基坑，基坑的深度应略大于检查井的高度在基坑底部铺设一层厚度为（设计值）的砂垫层，以保证底板的平整和稳定2. 钢筋绑扎根据设计图纸和规范要求，按照尺寸和间距绑扎底板、井壁和井顶的钢筋笼钢筋笼应坚固连接，并与模板保持一定的距离，以保证混凝土的厚度和质量钢筋笼应设置吊耳或者吊环，以便于吊装和定位3. 模板安装根据设计图纸和规范要求，选择合适的模板材料，如木模板、钢模板等模板应平整、光滑、无裂缝、无变形，并涂刷脱模剂模板应坚固固定，并与钢筋笼保持一定的距离，以保证混凝土的厚度和质量模板应设置检查孔、浇筑口、排气孔等，以便于检查、浇筑和排气4. 混凝土浇筑根据设计图纸和规范要求，选择合适的混凝土材料和配合比，如水泥、砂、石、水等混凝土应在拌和站拌和，并进行试验，以保证混凝土的强度和稳定性混凝土应在规定的时间内运输到施工现场，并使用泵送或者人工方式浇筑混凝土浇筑应分层进行，并使用振动棒或者振动器进行振捣，以保证混凝土的密实和均匀混凝土浇筑后，应及时覆盖保温和保湿，以保证混凝土的养护5. 模板拆除混凝土达到一定的强度后，可以拆除模板，普通为（设计值）天后模板拆除应轻拿轻放，避免损坏混凝土表面模板拆除后，应检查混凝土的质量，如有缺陷，应及时修补6. 井盖安装根据设计图纸和规范要求，选择合适的井盖材料和型号，如铸铁井盖或者复合材料井盖等井盖应与井顶相适应，并与地面保持一定的高度差，以防止积水或者污染井盖应坚固固定，并设置锁扣或者锁链，以防止被盗或者挪移四、质量控制施工前，应对设计图纸、施工方案、材料设备等进行审查和确认，避免浮现错误或者遗漏施工中，应按照规范要求和施工工艺进行操作，并进行监督和检验，及时发现并解决问题施工后，应对检查井的尺寸、形状、结构、强度等进行检测，并出具质量报告，以保证检查井的功能和安全五、安全措施施工人员应穿戴合适的防护用品，如安全帽、手套、鞋等，并遵守施工规则和指挥施工现场应设置安全警示标志，并采取防护措施，如支撑、护坡、围栏等，并定期检查维护施工设备应符合安全标准，并进行定期检查维修，避免发生故障或者事故施工过程中，应注意防火、防爆、防电击等，并配备消防器材和急救设备，并制定应急预案六、结语七、附件钢筋混凝土检查井设计图纸钢筋混凝土检查井材料清单钢筋混凝土检查井质量报告钢筋混凝土检查井安全预案八、专属名词及注释检查井：用于检查、清理和维修管道的井状结构钢筋混凝土：由钢筋和混凝土组成的复合材料，具有较高的强度和耐久性模板：用于支撑和成型混凝土的板状结构，可分为木模板、钢模板等振捣：用于消除混凝土中的空隙温和泡的过程，可使用振动棒或者振动器等工具养护：用于保护和提高混凝土强度的过程，可采用覆盖、保温、保湿等方法九、艰难及解决办法基坑开挖过程中，可能遇到地下水或者岩石等障碍物，影响开挖效率和质量。

预制钢筋混凝土装配式检查井施工工法1.前言检查井是地下管道中重要的构筑物,对城市功能的发挥、环境保护及人民生活都有着重要影响。

目前我国地下管道检查井的用材及施工工艺还比较落后,主要采用标砖砌筑,已落后于我国城市的快速发展。

我公司在工程实践中进行了预制检查井的施工并总结了许多经验，结合相关规定和标准，编写形成了本工法。

2.特点2.1 本工法的预制装配式检查井能有效的防止检查井的周边裂纹、沉降等质量通病。

2.2 装配式检查井具,在施工周期、工程质量、结构强度、快捷拼装、受施工人员专业技术水平影响等方面具备明显优点。

3.适用范围本工法能广泛的应用于各类管网的施工，适用性较广。

4.工艺原理工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时安装快捷、方便，保证工期。

5.工艺流程及操作要点5.1工艺流程工艺流程如下：施工准备→基坑开挖及坑壁支护→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→肥槽回填→井口处理→闭水试验（如有需要）→回填→井盖安装→验收。

5.2 施工操作要点5.2.1高程复核测量放线用全站仪进行检查井位和水准仪进行高程复核，具体要求如下表：不开槽法管道铺设Di＜1500 ＋10，－20 Di≥1500 ＋20，－406 踏步安装水平及垂直间距、外露长度±51 用尺量测偏差较大值7 脚窝高、宽、深±108 流槽宽度＋105.2.2 检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。

地基承载力特征值符合设计要求（无要求的应达到100kPa）。

垫层注意控制高程和水平。

5.2.3 井室拼装、盖板吊装装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由1:2防水水泥砂浆或聚氨酯掺和水泥砂浆密封。

安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。

盖板安装注意平整，高程控制低于路基顶标高。

图5.2.3-1井室拼装图 5.2.3-2 井室与盖板拼装5.2.4 管道与检查井衔接检查井与管道连接一般采用管顶平接，用1:2防水水泥砂浆或聚氨酯掺和水泥砂浆嵌缝封堵。

1、施工工艺施工准备→基坑开挖及坑壁支护→地基办理及垫层铺设→检查井安装→管道与检查井连结→流槽施工→路面井圈及井盖安装→闭水试验→回填→查收。

2、砌筑要求(1)检查井混凝土砌块的砌筑，一定严格恪守国家现行标准查收规范要求。

(2)因为这种砌块的强度较高，密实度好，吸水性低，施工前能够不浇水湿润，或依据施工当时的季节和干湿温度状况少许浇水。

禁止直接使用饱含雨水或浇水过度的砌块。

(3)砌块砌筑前，应消除表面污物和孔洞底部的毛边，剔除外观质量不合格的砌块并禁止使用混凝土砌块在检查井砌筑中的应用断裂的砌块。

(4)砌筑用沙浆能够采纳一般水泥沙浆，其强度等级不小于M5 ，沙浆应拥有优秀的保水性，能够在沙浆中投入无机或是有机塑化剂，以增加沙浆的保水性和粘结力。

(5)因为砌块采纳榫槽结构，砌块的尺寸精准，施工时只要将砌块按次序进行砌筑组合，用砌块一端的两个止浆线和另一砌块的端头相接触，依此类推，便能砌筑成知足设计要求的检查井井室，(6)砌块砌筑时，应将砌块顶面朝下(即有孔面朝下 )进行砌筑，榫槽对接处的空间应灌筑水泥沙浆，振捣密实。

(7)砌块砌筑时灰缝要做到横平竖直，上基层十字错缝，沙浆要饱满，水平灰缝不大于15mm ，垂直灰缝不大于20mm ，沙浆饱满度要求在90 ％以上，垂直缝宜用内外暂时夹板灌缝，砌筑后应立刻用原沙浆内外勾灰缝，以保证沙浆的饱满度。

(8)井体砌筑后，做好防雨掩盖，防止雨水直接冲淋井壁；朝阳面的外井壁也要做好遮阳办理，防止高温惹起沙浆中水分挥发过快，必需时应适合用喷雾器喷水保养。

3、抹灰要求(1)因为这种砌块结构紧凑，尺寸精准，因此只要采纳外壁抹灰，内壁勾缝的施工工艺。

(2)抹灰前应先用钢丝刷将井壁满刷一遍，消除影响沙浆与井壁粘附力的松懈物、浮灰和污物，随后浇水湿润井壁，将节余的粉状物冲掉。

为防止抹灰沙浆厚薄差别太大而惹起开裂、空鼓，应将井壁低凹处修正补平。

抹灰前检查灰缝，将饱满度不够的灰缝补满。

预制混凝土构件检查井施工方案预制混凝土构件检查井施工方案排水管道检查井的主要功能是：一是作为排水管道运行情况的检查孔；二是作为疏维护管道的操作空间；三是作为排水管道的通风孔；四是作为检查排水管道工程的通道；五是作为排水管道变化管径、断面尺寸的衔接井、转弯井及交叉井。

虽然检查井仅是排水管道工程的附属构筑物，但检查井的工程质量却占有重要位置。

检查井的结构组成主要包括混凝土井基、混凝土构件井室及井室收口、井筒、流槽、踏步及复合井盖。

1、井室砌筑1)首先根据设计图纸挠筑井基混凝土。

利用坡度板将检查井的位置和墙体厚度投测到基土上。

2)井室应砌筑在整体混凝土基础上，不应利用管基帮宽的方法作井基。

在浇筑管基时，应将检查井井基宽度一次浇够。

3)在砌筑前，将混凝土表面清扫干净，并浇水湿润，在检查井四个方向上立皮数杆。

砌筑时先铺一层砂浆，再压混凝土预制块砌筑，做到满铺满挤。

4)检查井砌筑要求砂浆饱满，混凝土预制块与混凝土预制块砂浆结合紧密，相互抵紧。

5)砌体水平灰缝厚度和竖向灰缝宽度控制在10mm左右，水平灰缝的砂浆饱和度不应低于80%。

6)井室内的流槽砌砖，应交错插入井墙，使井墙与流槽形成整体。

7)流槽应砌(砖)、抹(面)成与上下游管径相同的半圆弧形，不应无流槽，下应砌成梯形或矩形。

同时，流槽过水断面不应小于上游和下游管径的过水断面。

井底坡度和高程应符合设计要求。

8)圆井的砌筑，应掌握井墙竖直度和圆顺度：XXX要掌握井墙竖直、平整、井室方正，掌握井室几何尺寸不超质量标准；砌筑砂浆应饱满(包括竖缝)，特别是污水管道的检查井，更应使砌缝饱满，防止井壁渗水，保证井闭水成功。

9)检查井砌筑到规定的高程后，及时安装井圈，盖好井盖。

2、检查井抹灰1)检查井一律按有地下水处理，内外抹灰至井顶。

2)抹灰前一天浇水将墙体充分润湿，随后进行抹灰工作。

3)水泥砂浆抹面要掌握厚度、均匀、平整、密实。

抹完后要封闭井口持井室湿润养护，不使抹面造成裂缝、空鼓。
