逐点比较法的象限处理

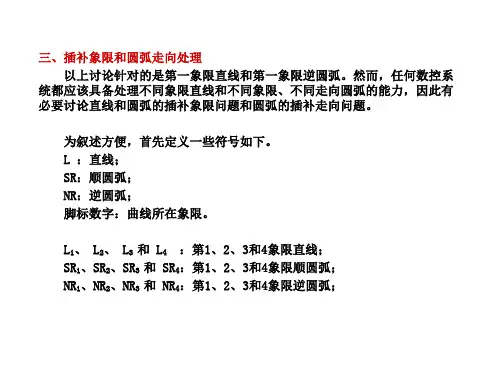

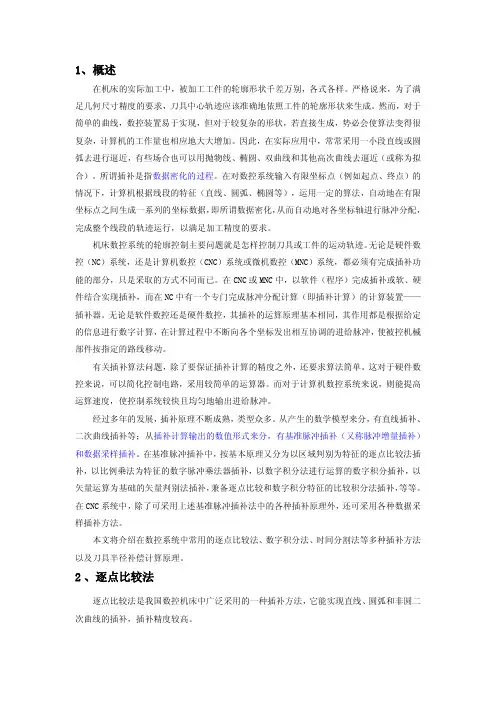

1、概述在机床的实际加工中，被加工工件的轮廓形状千差万别，各式各样。

严格说来，为了满足几何尺寸精度的要求，刀具中心轨迹应该准确地依照工件的轮廓形状来生成。

然而，对于简单的曲线，数控装置易于实现，但对于较复杂的形状，若直接生成，势必会使算法变得很复杂，计算机的工作量也相应地大大增加。

因此，在实际应用中，常常采用一小段直线或圆弧去进行逼近，有些场合也可以用抛物线、椭圆、双曲线和其他高次曲线去逼近（或称为拟合）。

所谓插补是指数据密化的过程。

在对数控系统输入有限坐标点（例如起点、终点）的情况下，计算机根据线段的特征（直线、圆弧、椭圆等），运用一定的算法，自动地在有限坐标点之间生成一系列的坐标数据，即所谓数据密化，从而自动地对各坐标轴进行脉冲分配，完成整个线段的轨迹运行，以满足加工精度的要求。

机床数控系统的轮廓控制主要问题就是怎样控制刀具或工件的运动轨迹。

无论是硬件数控（NC）系统，还是计算机数控（CNC）系统或微机数控（MNC）系统，都必须有完成插补功能的部分，只是采取的方式不同而已。

在CNC或MNC中，以软件（程序）完成插补或软、硬件结合实现插补，而在NC中有一个专门完成脉冲分配计算（即插补计算）的计算装置——插补器。

无论是软件数控还是硬件数控，其插补的运算原理基本相同，其作用都是根据给定的信息进行数字计算，在计算过程中不断向各个坐标发出相互协调的进给脉冲，使被控机械部件按指定的路线移动。

有关插补算法问题，除了要保证插补计算的精度之外，还要求算法简单。

这对于硬件数控来说，可以简化控制电路，采用较简单的运算器。

而对于计算机数控系统来说，则能提高运算速度，使控制系统较快且均匀地输出进给脉冲。

经过多年的发展，插补原理不断成熟，类型众多。

从产生的数学模型来分，有直线插补、二次曲线插补等；从插补计算输出的数值形式来分，有基准脉冲插补（又称脉冲增量插补）和数据采样插补。

在基准脉冲插补中，按基本原理又分为以区域判别为特征的逐点比较法插补，以比例乘法为特征的数字脉冲乘法器插补，以数字积分法进行运算的数字积分插补，以矢量运算为基础的矢量判别法插补，兼备逐点比较和数字积分特征的比较积分法插补，等等。

§2—1 逐点比较法逐点比较法是我国数控机床中广泛采用的一种插补方法，它能实现直线、圆弧和非圆二次曲线的插补，插补精度较高。

逐点比较法，顾名思义，就是每走一步都要将加工点的瞬时坐标同规定的图形轨迹相比较，判断其偏差，然后决定下一步的走向，如果加工点走到图形外面去了，那么下一步就要向图形里面走；如果加工点在图形里面，那么下一步就要向图形外面走，以缩小偏差。

这样就能得出一个非常接近规定图形的轨迹，最大偏差不超过一个脉冲当量。

在逐点比较法中，每进给一步都须要进行偏差判别、坐标进给、新偏差计算和终点比较四个节拍。

下面分别介绍逐点比较法直线插补和圆弧插补的原理。

一、 逐点比较法直线插补如上所述，偏差计算是逐点比较法关键的一步。

下面以第Ⅰ象限直线为例导出其偏差计算公式。

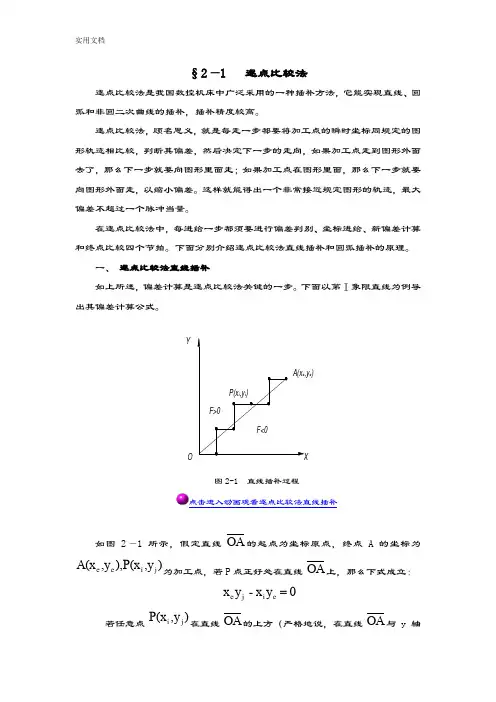

图 2-1 直 线 差 补 过 程e )OY图2-1 直线插补过程点击进入动画观看逐点比较法直线插补如图2—1所示，假定直线 OA 的起点为坐标原点，终点A 的坐标为e e i j A(x ,y ),P(x ,y )为加工点，若P 点正好处在直线OA 上，那么下式成立：e j i e x y - x y 0若任意点i j P(x ,y )在直线 OA 的上方（严格地说，在直线OA 与y 轴所成夹角区域内），那么有下述关系成立：jei ey y x x >亦即:e j i e x y - x y 0>由此可以取偏差判别函数ij F 为：ij e j i e F x y - x y ＝由 ij F 的数值（称为“偏差”）就可以判别出P 点与直线的相对位置。

即： 当 ij F =0时，点i j P(x ,y )正好落在直线上；当 ij F >0时，点i j P(x ,y )落在直线的上方；当ij F <0时，点i j P(x ,y )落在直线的下方。

从图2—1看出，对于起点在原点，终点为A （ e e x ,y ）的第Ⅰ象限直线OA 来说，当点P 在直线上方（即ij F >0）时，应该向+x 方向发一个脉冲，使机床刀具向+x 方向前进一步，以接近该直线；当点P 在直线下方（即ij F <0）时，应该向+y 方向发一个脉冲，使机床刀具向+y 方向前进一步，趋向该直线；当点P 正好在直线上（即 ij F =0）时，既可向+x 方向发一脉冲，也可向+y 方向发一脉冲。

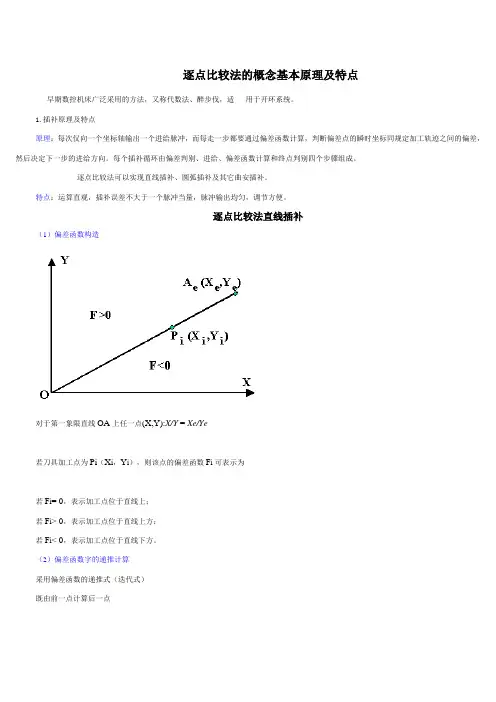

逐点比较法的概念基本原理及特点早期数控机床广泛采用的方法，又称代数法、醉步伐，适用于开环系统。

1.插补原理及特点原理：每次仅向一个坐标轴输出一个进给脉冲，而每走一步都要通过偏差函数计算，判断偏差点的瞬时坐标同规定加工轨迹之间的偏差，然后决定下一步的进给方向。

每个插补循环由偏差判别、进给、偏差函数计算和终点判别四个步骤组成。

逐点比较法可以实现直线插补、圆弧插补及其它曲安插补。

特点：运算直观，插补误差不大于一个脉冲当量，脉冲输出均匀，调节方便。

逐点比较法直线插补（1）偏差函数构造对于第一象限直线OA上任一点(X,Y):X/Y = Xe/Ye若刀具加工点为Pi（X i，Y i），则该点的偏差函数F i可表示为若F i= 0，表示加工点位于直线上；若F i> 0，表示加工点位于直线上方；若F i< 0，表示加工点位于直线下方。

（2）偏差函数字的递推计算采用偏差函数的递推式（迭代式）既由前一点计算后一点Fi =Yi Xe -XiYe若F i>=0，规定向+X 方向走一步Xi+1 = Xi +1Fi+1 = XeYi –Ye(Xi +1)=Fi –Ye若F i<0，规定+Y 方向走一步，则有Yi+1 = Yi +1Fi+1 = Xe(Yi +1)-YeXi =Fi +Xe（3）终点判别直线插补的终点判别可采用三种方法。

1）判断插补或进给的总步数：；2）分别判断各坐标轴的进给步数；3）仅判断进给步数较多的坐标轴的进给步数。

（4）逐点比较法直线插补举例对于第一象限直线OA，终点坐标Xe=6 ,Ye=4，插补从直线起点O开始，故F0=0 。

终点判别是判断进给总步数N=6+4=10，将其存入终点判别计数器中，每进给一步减1，若N=0，则停止插补。

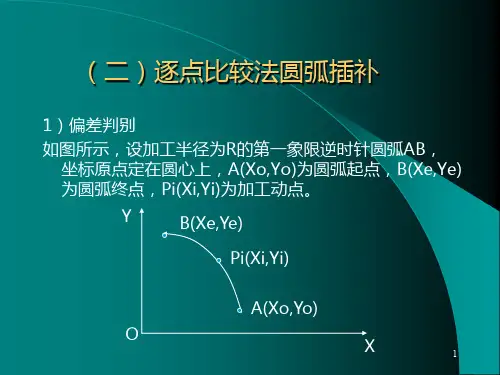

逐点比较法圆弧插补3.逐点比较法圆弧插补（1）偏差函数任意加工点P i（X i，Y i），偏差函数F i可表示为若F i=0，表示加工点位于圆上；若F i>0，表示加工点位于圆外；若F i<0，表示加工点位于圆内（2）偏差函数的递推计算1）逆圆插补若F≥0，规定向-X方向走一步若F i<0，规定向+Y方向走一步2）顺圆插补若F i≥0，规定向-Y方向走一步若F i<0，规定向+y方向走一步（3）终点判别1）判断插补或进给的总步数：⎩⎨⎧+-=-+-=-=++12)1(122211iiiiiiiXFRYXFXX⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧+-=--+=-=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiXFRYXFXXbabaYYXXN-+-=baxXXN-=bayYYN-=2） 分别判断各坐标轴的进给步数；（4）逐点比较法圆弧插补举例对于第一象限圆弧AB ，起点A （4，0），终点B （0，4）4.逐点比较法的速度分析fN V L式中：L —直线长度；V —刀具进给速度；N —插补循环数；f —插补脉冲的频率。

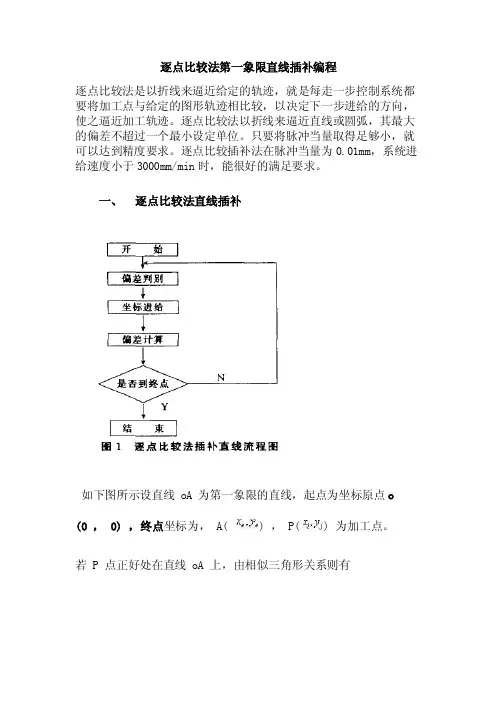

逐点比较法第一象限直线插补编程逐点比较法是以折线来逼近给定的轨迹，就是每走一步控制系统都要将加工点与给定的图形轨迹相比较，以决定下一步进给的方向，使之逼近加工轨迹。

逐点比较法以折线来逼近直线或圆弧，其最大的偏差不超过一个最小设定单位。

只要将脉冲当量取得足够小，就可以达到精度要求。

逐点比较插补法在脉冲当量为0.01mm，系统进给速度小于3000mm/min时，能很好的满足要求。

一、逐点比较法直线插补如下图所示设直线 oA 为第一象限的直线，起点为坐标原点o (0 ， 0) ，终点坐标为， A( ) ， P() 为加工点。

若 P 点正好处在直线 oA 上，由相似三角形关系则有即点在直线 oA 上方 ( 严格为直线 oA 与 y 轴正向所包围的区域 ) ，则有即若 P 点在直线 oA 下方 ( 严格为直线 oA 与 x 轴正向所包围的区域 ) ，则有图 3 — 1 逐点比较法第一象限直线插补即令则有：①如，则点 P 在直线 oA 上，既可向 +x 方向进给一步，也可向 +y 方向进给一步；②如，则点 P 在直线 oA 上方，应向 +x 方向进给一步，以逼近oA直线；③如，则点 P 在直线 oA 下方，应向 +y 方向进给一步，以逼近 oA直线一般将及视为一类情况，即时，都向 +x 方向进给一步。

当两方向所走的步数与终点坐标相等时，停止插补。

这即逐点比较法直线插补的原理。

对第一象限直线 oA 从起点 ( 即坐标原点 ) 出发，当 F时， +x 向走一步；当 F<0 时，y 向走一步。

特点：每一步都需计算偏差，这样的计算比较麻烦。

递推的方法计算偏差：每走一步后新的加工点的偏差用前一点的加工偏差递推出来。

采用递推方法，必须知道开始加工点的偏差，而开始加工点正是直线的起点，故。

下面推导其递推公式。

设在加工点 P( ) 处，，则应沿 +x 方向进给一步，此时新加工点的坐标值为新加工点的偏差为即若在加工点 P( ) 处，，则应沿 +y 方向进给一步，此时新加工点的坐标值为，新加工点的偏差为即综上所述，逐点比较法直线插补每走一步都要完成四个步骤 ( 节拍 ) ，即：(1) 位置判别根据偏差值大于零、等于零、小于零确定当前加工点的位置。

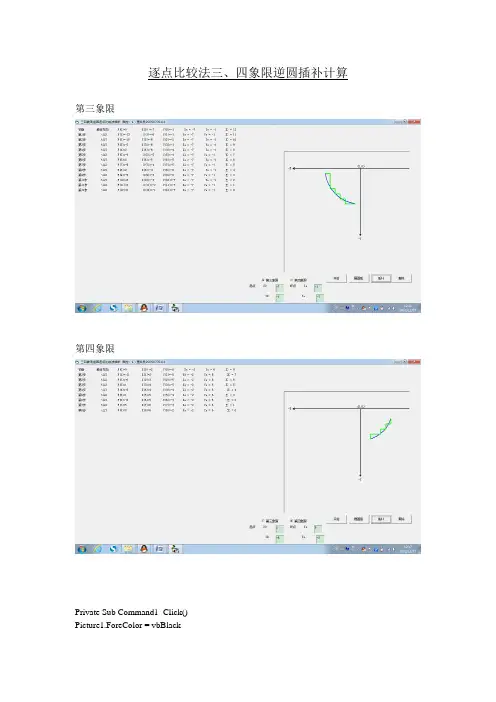

逐点比较法三、四象限逆圆插补计算第三象限第四象限Private Sub Command1_Click()Picture1.ForeColor = vbBlackPicture1.DrawWidth = 2Picture1.Line (500, 1000)-(8500, 1000) '画直线坐标轴Picture1.Line (4500, 1000)-(4500, 5000)Picture1.CurrentX = 230 '当前位置Picture1.CurrentY = 900Picture1.Print "-X" '坐标轴标注Picture1.CurrentX = 4300Picture1.CurrentY = 800Picture1.Print "(0,0)"Picture1.CurrentX = 8650Picture1.CurrentY = 900Picture1.Print "X"Picture1.CurrentX = 4400Picture1.CurrentY = 5100Picture1.Print "-Y"Picture1.Line (500, 1000)-(600, 950) '箭头Picture1.Line (500, 1000)-(600, 1050)Picture1.Line (8500, 1000)-(8400, 950)Picture1.Line (8500, 1000)-(8400, 1050)Picture1.Line (4500, 5000)-(4450, 4900)Picture1.Line (4500, 5000)-(4550, 4900)End SubPrivate Sub 坐标判别_Click()If Not (Option1.V alue = True Or Option2.V alue = True) Thenans = MsgBox("出错了，请选择象限", 48, "提示信息")End IfDim a, b, c, d, n, m As IntegerDim r As Singlea = V al(Text1.Text)b = V al(Text2.Text)c = V al(Text3.Text)d = V al(Text4.Text)n = a * a + b * bm = c * c + d * dr = Sqr(n)If Option1.V alue = True ThenIf Not (a <= 0 And b <= 0 And c <= 0 And d <= 0) ThenGoTo wwElseIf Not (a < c And b > d) ThenGoTo ww1ElseIf n <> m ThenGoTo ww2End IfEnd IfIf Option2.V alue = True ThenIf Not (a >= 0 And b <= 0 And c >= 0 And d <= 0) ThenGoTo wwElseIf Not (a < c And b < d) ThenGoTo ww1ElseIf n <> m ThenGoTo ww2End IfEnd IfGoTo ww4ww: ans = MsgBox("出错了，逆圆弧起点、终点不在该象限，请重新输入", 48, "提示信息")GoTo ww3ww1: ans = MsgBox("出错了，逆圆弧起点、终点位置错误，请重新输入", 48, "提示信息") GoTo ww3ww2: ans = MsgBox("出错了，该象限所绘圆弧不以原点为圆心，请重新输入", 48, "提示信息")ww3: Text1.Text = ""Text2.Text = ""Text3.Text = ""Text4.Text = ""Text1.SetFocusGoTo ww4ww4:End SubPrivate Sub Command4_Click()If Not (Option1.V alue = True Or Option2.V alue = True) Thenans = MsgBox("出错了，请选择象限", 48, "提示信息")End IfDim a, b, c, d, n, m As IntegerDim r As Singlea = V al(Text1.Text)b = V al(Text2.Text)c = V al(Text3.Text)d = V al(Text4.Text)n = a * a + b * bm = c * c + d * dr = Sqr(n)If Option1.V alue = True ThenIf Not (a <= 0 And b <= 0 And c <= 0 And d <= 0) ThenGoTo wwElseIf Not (a < c And b > d) ThenGoTo ww1ElseIf n <> m ThenGoTo ww2End IfEnd IfIf Option2.V alue = True ThenIf Not (a >= 0 And b <= 0 And c >= 0 And d <= 0) ThenGoTo wwElseIf Not (a < c And b < d) ThenGoTo ww1ElseIf n <> m ThenGoTo ww2End IfEnd IfPicture1.ForeColor = vbBluePicture1.DrawWidth = 2If Option1.V alue = True ThenIf b = 0 ThenIf c = 0 ThenPicture1.Circle (4500, 1000), r * 300, , 3.14159, 3 * 3.14159 / 2ElsePicture1.Circle (4500, 1000), r * 300, , 3.14159, Atn(d / c) + 3.14159End IfElseIf c = 0 ThenPicture1.Circle (4500, 1000), r * 300, , Atn(b / a) + 3.14159, 3 * 3.14159 / 2 ElsePicture1.Circle (4500, 1000), r * 300, , Atn(b / a) + 3.14159, Atn(d / c) + 3.14159 End IfEnd IfIf Option2.V alue = True ThenIf a = 0 ThenIf d = 0 ThenPicture1.Circle (4500, 1000), r * 300, , 3 * 3.14159 / 2, 2 * 3.14159ElsePicture1.Circle (4500, 1000), r * 300, , 3 * 3.14159 / 2, Atn(d / c) + 3.14159 * 2 End IfElseIf d = 0 ThenPicture1.Circle (4500, 1000), r * 300, , Atn(b / a) + 3.14159 * 2, 2 * 3.14159 ElsePicture1.Circle (4500, 1000), r * 300, , Atn(b / a) + 3.14159 * 2, Atn(d / c) + 3.14159 * 2End IfEnd IfGoTo ww4ww: ans = MsgBox("出错了，逆圆弧起点、终点不在该象限，请重新输入", 48, "提示信息")GoTo ww3ww1: ans = MsgBox("出错了，逆圆弧起点、终点位置错误，请重新输入", 48, "提示信息") GoTo ww3ww2: ans = MsgBox("出错了，该象限所绘圆弧不以原点为圆心，请重新输入", 48, "提示信息")ww3: Text1.Text = ""Text2.Text = ""Text3.Text = ""Text4.Text = ""Text1.SetFocusGoTo ww4ww4:End SubPrivate Sub Command2_Click()Dim k, m, j, l, n, F(30), X(30), Y(30) As Integer, a As Integer, b As Integer, c As Integer, d As Integera = Int(Text1)b = Int(Text2)c = Int(Text3)d = Int(Text4)m = 0l = 0k = 0F(m) = 0X(m) = aY(m) = bPicture1.ForeColor = vbGreenPicture1.DrawWidth = 3j = Abs(Abs(a) - Abs(c)) + Abs(Abs(b) - Abs(d))Form1.CurrentX = 200Form1.CurrentY = 200Print "初始", "进给方向", "F(0)=0", " X(0) =" & Int(Text1), " Y(0)=" & Int(Text2), " Xe = " & Int(Text4), "Y e = " & Int(Text3), " ∑= " & jIf Option1.V alue = True Then '第三象限插补For n = 1 To jIf F(m) >= 0 And j > 0 Thenm = m + 1l = l + 1F(m) = F(m - 1) - 2 * Abs(X(m - 1)) + 1X(m) = X(m - 1) + 1Y(m) = Y(m - 1)Picture1.Line (4500 + 300 * (a + l - 1), 1000 - 300 * (b - k))-(4500 + 300 * (a + l), 1000 - 300 * (b - k))Form1.CurrentX = 200Form1.CurrentY = 200 + m * 300Print "第" & m & "步", " -△X ", "F(" & m & ")=" & F(m), " X(" & m & ")=" & X(m), " Y(" & m & ")=" & Y(m), " Xe = " & Int(Text4), " Y e = " & Int(Text3), " ∑= " & j - nElsek = k + 1m = m + 1F(m) = F(m - 1) + 2 * Abs(Y(m - 1)) + 1Y(m) = Y(m - 1) - 1X(m) = X(m - 1)Picture1.Line (4500 + 300 * (a + l), 1000 - 300 * (b - k + 1))-(4500 + 300 * (a + l), 1000 - 300 * (b - k))Form1.CurrentX = 200Form1.CurrentY = 200 + m * 300Print "第" & m & "步", " +△Y", "F(" & m & ")=" & F(m), "X(" & m & ")=" & X(m), " Y(" & m & ")=" & Y(m), " Xe = " & Int(Text4), "Y e = " & Int(Text3), " ∑= " & j - n; ""End IfNext nElseIf Option2.V alue = True Then '第四象限插补For n = 1 To jIf F(m) >= 0 And j > 0 Thenm = m + 1k = k + 1F(m) = F(m - 1) - 2 * Abs(Y(m - 1)) + 1X(m) = X(m - 1)Y(m) = Y(m - 1) + 1Picture1.Line (4500 + 300 * (a + l), 1000 - 300 * (b + k - 1))-(4500 + 300 * (a + l), 1000 - 300 * (b + k))Form1.CurrentX = 200Form1.CurrentY = 200 + m * 300Print "第" & m & "步", " -△Y", "F(" & m & ")=" & F(m), "X(" & m & ")=" & X(m), " Y(" & m & ")=" & Y(m), " Xe = " & Int(Text4), " Y e = " & Int(Text3), " ∑= " & j - nElsel = l + 1m = m + 1F(m) = F(m - 1) + 2 * Abs(X(m - 1)) + 1Y(m) = Y(m - 1)X(m) = X(m - 1) + 1Picture1.Line (4500 + 300 * (a + l - 1), 1000 - 300 * (b + k))-(4500 + 300 * (a + l), 1000 - 300 * (b + k))Form1.CurrentX = 200Form1.CurrentY = 200 + m * 300Print "第" & m & "步", " +△X ", "F(" & m & ")=" & F(m), " X(" & m & ")=" & X(m), " Y(" & m & ")=" & Y(m), " Xe = " & Int(Text4), " Y e = " & Int(Text3), " ∑= " & j - nEnd IfNext nEnd IfEnd SubPrivate Sub Command3_Click() '清除Text1.Text = ""Text2.Text = ""Text3.Text = ""Text4.Text = ""Picture1.ClsForm1.ClsText1.SetFocus。

****学院课程设计说明书设计题目：逐点比较法第一二象限的顺圆插补系部：机电工程系专业：自动化（数控技术）班级：姓名：学号：指导老师：起止时间：年月日至年月日共周年月日目录一、课程设计的目的 (3)二、课程设计的任务 (3)三、逐点比较法基本原理 (4)四、逐点比较法插补软件流程图 (8)五、算法描述（在VB中的具体实现） (9)六、编写算法程序清单 (9)七、软件运行仿真效果 (12)八、参考文献 (15)九、设计小结 (15)逐点比较法第一二象限的顺圆插补一、课程设计的目的1)了解连续轨迹控制数控系统的组成原理。

2) 掌握逐点比较法插补的基本原理。

3）掌握逐点比较法插补的软件实现方法。

二、课程设计的任务逐点比较法插补是最简单的脉冲增量式插补算法之一，其过程清晰，速度平稳，但一般只用于一个平面内两个坐标轴的插补运算。

其基本原理是在刀具按要求轨迹运动加工零件轮廓的过程中，不断比较刀具与被加工零件轮廓之间的相对位置，并根据比较结果决定下一步的进给方向，使刀具向减小偏差的方向进给，且只有一个方向的进给。

也就是说，逐点比较法每一步均要比较加工点瞬时坐标与规定零件轮廓之间的距离，依此决定下一步的走向。

如果加工点走到轮廓外面去了，则下一步要朝着轮廓内部走；如果加工点处在轮廓的内部，则下一步要向轮廓外面走，以缩小偏差，这样周而复始，直至全部结束，从而获得一个非常接近于数控加工程序规定轮廓的轨迹。

逐点比较法插补过程中的每进给一步都要经过偏差判别、坐标进给、偏差计算和终点判别四个节拍的处理，其工作流程图如图所示。

三、基本原理（1）逐点比较法I 象限顺圆插补基本原理在加工圆弧过程中，人们很容易联想到使用动点到圆心的距离与该圆弧的名义半径进行比较来反映加工偏差。

假设被加工零件的轮廓为第Ⅰ象限顺走向圆弧SE ，，圆心在O （0，0），半径为R ，起点为S （X S ，Y S ），终点为E （X e ，Y e ），圆弧上任意加工动点为N （X i ，Y i ）。

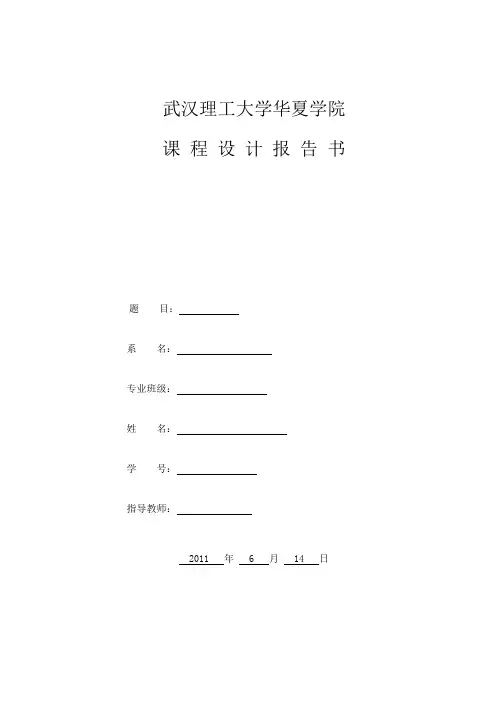

武汉理工大学华夏学院课程设计报告书题目：系名：专业班级：姓名：学号：指导教师：2011 年 6 月 14 日摘要本文主要讨论利用逐点比较法实现第一象限的直线插补。

所谓逐点比较插补，就是刀具或绘图笔每走一步都要和给点轨迹上的坐标值进行比较，看这点在给点轨迹的上方还是下方，从而决定下一步的进给方向。

对于本设计所要求的直线轨迹，如果该点在直线的上方，则控制步进电机向+X方向进给一步，如果该点在直线的下方，那么控制步进电机向+Y 轴方向进给一步。

如此，走一步、看一看，比较一次，决定下一步的走向，以便逼近给定轨迹，即形成逐点比较插补。

插补计算时，每走一步，都要进行以下四个步骤的计算过程，即偏差判别、坐标进给、偏差计算、终点判断。

设计具体算法时，首先根据直线轨迹参数，计算出偏差计算公式及递推公式。

由程序判断出偏差的正负号，从而决定坐标的进给方向，再根据递推公式计算出坐标进给后的偏差，若未到达终点，则返回偏差判别，如此循环。

可以根据起点和终点的坐标位置，计算出总的进给步数Nxy，X或Y的坐标每进给一步，这个值就减一，若Nxy=0，就到达了终点，这就是终点判别的方法。

设计任务及要求设计一个计算机控制步进电机系统，该系统利用PC 机的并口输出控制信号，其信号驱动后控制X 、Y 两个方向的三相步进电机转动，利用逐点比较法插补绘制出各种曲线。

1）设计硬件系统，画出电路原理框图； 2）定义步进电机转动的控制字；3）推导出用逐点比较法插补绘制出下面曲线的算法； 4）编写算法控制程序线； 5）撰写设计说明书。

每人选一个曲线，曲线均为第一象限，屏幕左下角为坐标原点，箭头表示曲线绘制的方向，直线参数为：起点、终点坐标。

圆弧参数为：起点、终点坐标和半径。

直线一： 直线二：直线三 直线四圆弧一 圆弧二X YOXY O X Y OXYOX Y OXY O目录1 设计任务和要求 (1)2 设计步骤 (1)2.1 硬件设计 (1)2.1.1 接口示意图 (1)2.1.2 方案论证 (2)2.1.3 单片机与8255的接口 (3)2.1.4 硬件接线原理图 (3)2.1.5 元件清单 (4)2.2 软件设计 (5)2.2.1 软件设计原理 (5)2.2.2 8255的初始化编程 (6)2.2.3 步进电机走步控制程序 (7)2.2.4 主程序 (8)2.3 运行调试 (9)2.3.1 系统安装调试 (9)2.3.2 结果验证 (9)3 课程设计体会 (10)参考文献 (10)附录一芯片资料 (11)附录二源程序 (12)逐点比较插补原理的实现1 设计任务和要求设计一个微型计算机控制步进电机系统，该系统利用微型机的并口输出控制信号，其信号驱动后控制X 、Y 两个方向的三相步进电机转动，利用逐点比较法插补原理绘制出如下图所示的目标曲线。

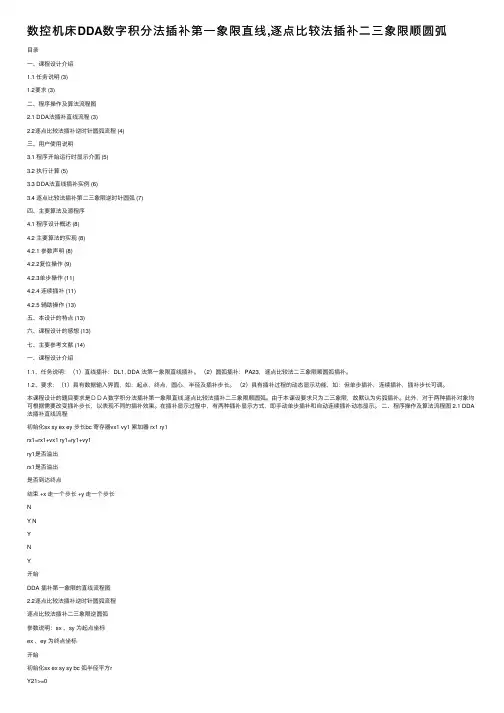

数控机床DDA数字积分法插补第⼀象限直线,逐点⽐较法插补⼆三象限顺圆弧⽬录⼀、课程设计介绍1.1 任务说明 (3)1.2要求 (3)⼆、程序操作及算法流程图2.1 DDA法插补直线流程 (3)2.2逐点⽐较法插补逆时针圆弧流程 (4)三、⽤户使⽤说明3.1 程序开始运⾏时显⽰介⾯ (5)3.2 执⾏计算 (5)3.3 DDA法直线插补实例 (6)3.4 逐点⽐较法插补第⼆三象限逆时针圆弧 (7)四、主要算法及源程序4.1 程序设计概述 (8)4.2 主要算法的实现 (8)4.2.1 参数声明 (8)4.2.2复位操作 (9)4.2.3单步操作 (11)4.2.4 连续插补 (11)4.2.5 辅助操作 (13)五、本设计的特点 (13)六、课程设计的感想 (13)七、主要参考⽂献 (14)⼀、课程设计介绍1.1、任务说明：（1）直线插补：DL1, DDA 法第⼀象限直线插补。

（2）圆弧插补：PA23，逐点⽐较法⼆三象限顺圆弧插补。

1.2、要求：（1）具有数据输⼊界⾯，如：起点，终点，圆⼼，半径及插补步长。

（2）具有插补过程的动态显⽰功能，如：但单步插补，连续插补，插补步长可调。

本课程设计的题⽬要求是ＤＤＡ数字积分法插补第⼀象限直线,逐点⽐较法插补⼆三象限顺圆弧。

由于本课设要求只为⼆三象限，故默认为劣弧插补。

此外，对于两种插补对象均可根据需要改变插补步长，以表现不同的插补效果。

在插补显⽰过程中，有两种插补显⽰⽅式，即⼿动单步插补和⾃动连续插补动态显⽰。

⼆、程序操作及算法流程图 2.1 DDA 法插补直线流程初始化sx sy ex ey 步长bc 寄存器vx1 vy1 累加器 rx1 ry1rx1=rx1+vx1 ry1=ry1+vy1ry1是否溢出rx1是否溢出是否到达终点结束 +x ⾛⼀个步长 +y ⾛⼀个步长NY NYNY开始DDA 插补第⼀象限的直线流程图2.2逐点⽐较法插补逆时针圆弧流程逐点⽐较法插补⼆三象限逆圆弧参数说明：sx 、sy 为起点坐标ex 、ey 为终点坐标开始初始化sx ex sy sy bc 弧半径平⽅rY21>=0r>=0r>=0向—y ⾛⼀步向x ⾛⼀步向—y ⾛⼀步向—x ⾛⼀步是否到达终点结束yyynnnn yn为进给总次数cx、cy为圆⼼坐标bc为步长m为寄存器位数s_1表⽰按下直线选项，s_2表⽰按下圆弧按钮三、⽤户使⽤说明——软件运⾏说明及结果显⽰3.1 程序开始运⾏时显⽰介⾯3.2 执⾏计算在右侧⾯板中有参数输⼊区，⽅式选择区以及执⾏按钮等操作。
