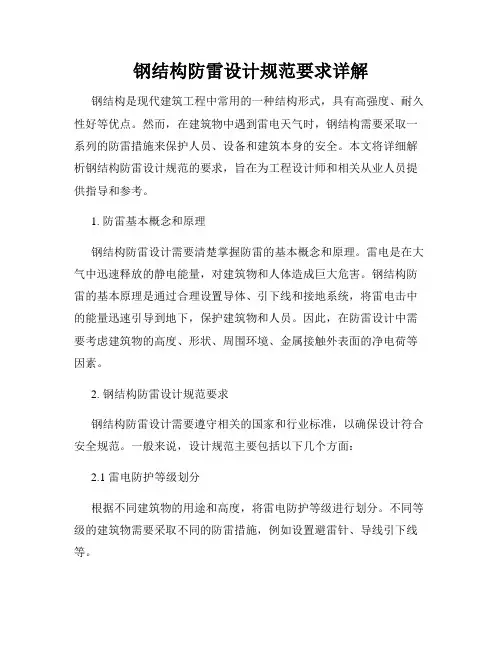

钢结构防雷设计规范要求详解钢结构是现代建筑工程中常用的一种结构形式,具有高强度、耐久性好等优点。
然而,在建筑物中遇到雷电天气时,钢结构需要采取一系列的防雷措施来保护人员、设备和建筑本身的安全。
本文将详细解析钢结构防雷设计规范的要求,旨在为工程设计师和相关从业人员提供指导和参考。
1. 防雷基本概念和原理钢结构防雷设计需要清楚掌握防雷的基本概念和原理。
雷电是在大气中迅速释放的静电能量,对建筑物和人体造成巨大危害。
钢结构防雷的基本原理是通过合理设置导体、引下线和接地系统,将雷电击中的能量迅速引导到地下,保护建筑物和人员。
因此,在防雷设计中需要考虑建筑物的高度、形状、周围环境、金属接触外表面的净电荷等因素。
2. 钢结构防雷设计规范要求钢结构防雷设计需要遵守相关的国家和行业标准,以确保设计符合安全规范。
一般来说,设计规范主要包括以下几个方面:2.1 雷电防护等级划分根据不同建筑物的用途和高度,将雷电防护等级进行划分。
不同等级的建筑物需要采取不同的防雷措施,例如设置避雷针、导线引下线等。
2.2 避雷器的选择和安装根据建筑物所处的地理位置和雷电频率,选择适合的避雷器。
避雷器的安装位置需要考虑建筑物的高度,以便迅速引导雷电能量。
2.3 导体和接地系统的设计钢结构建筑中的导体和接地系统需要合理布置,以增加导电面积和导电能力。
导体的安装需要符合规范要求,并与钢结构建筑的主体连接紧密。
2.4 金属构件的电接触钢结构建筑中的金属构件需要进行良好的电接触,以便将雷电能量迅速引导到接地系统。
金属构件的连接部分需要采用焊接或螺栓连接,保证金属构件之间的导电性。
3. 钢结构防雷设计实例分析为了更加具体地说明钢结构防雷设计规范的要求,下面以一个实际工程为例进行分析。
在某高层钢结构建筑设计中,根据地区的雷电频率和建筑物的高度,确定了雷电防护等级为TⅡ级。
针对这个等级,设计师首先选用了合适的避雷器,并考虑到建筑物的高度,在不同层次上设置了避雷针。

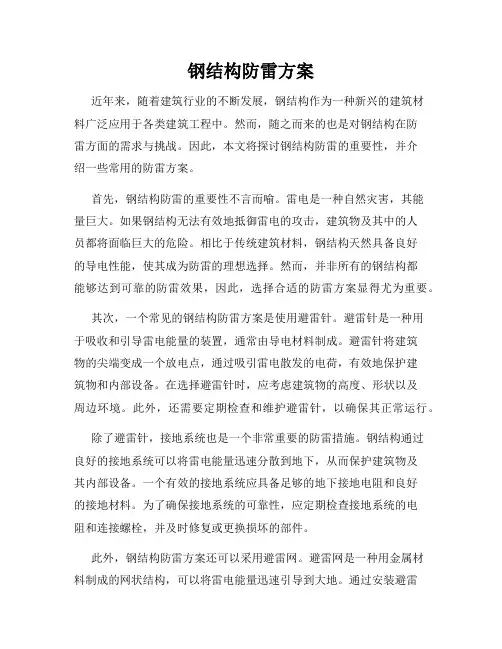

钢结构防雷方案近年来,随着建筑行业的不断发展,钢结构作为一种新兴的建筑材料广泛应用于各类建筑工程中。
然而,随之而来的也是对钢结构在防雷方面的需求与挑战。
因此,本文将探讨钢结构防雷的重要性,并介绍一些常用的防雷方案。
首先,钢结构防雷的重要性不言而喻。
雷电是一种自然灾害,其能量巨大。
如果钢结构无法有效地抵御雷电的攻击,建筑物及其中的人员都将面临巨大的危险。
相比于传统建筑材料,钢结构天然具备良好的导电性能,使其成为防雷的理想选择。
然而,并非所有的钢结构都能够达到可靠的防雷效果,因此,选择合适的防雷方案显得尤为重要。
其次,一个常见的钢结构防雷方案是使用避雷针。
避雷针是一种用于吸收和引导雷电能量的装置,通常由导电材料制成。
避雷针将建筑物的尖端变成一个放电点,通过吸引雷电散发的电荷,有效地保护建筑物和内部设备。
在选择避雷针时,应考虑建筑物的高度、形状以及周边环境。
此外,还需要定期检查和维护避雷针,以确保其正常运行。
除了避雷针,接地系统也是一个非常重要的防雷措施。
钢结构通过良好的接地系统可以将雷电能量迅速分散到地下,从而保护建筑物及其内部设备。
一个有效的接地系统应具备足够的地下接地电阻和良好的接地材料。
为了确保接地系统的可靠性,应定期检查接地系统的电阻和连接螺栓,并及时修复或更换损坏的部件。
此外,钢结构防雷方案还可以采用避雷网。
避雷网是一种用金属材料制成的网状结构,可以将雷电能量迅速引导到大地。
通过安装避雷网,不仅可以增强钢结构的防雷能力,还可以保护其周边环境和设备。
避雷网应与钢结构焊接牢固,并定期检查其接地和连接状态。
此外,由于钢结构在防雷方面的需求与挑战与日俱增,一些新型的防雷技术也在不断发展。
例如,使用绝缘基座来减少雷电对钢结构的影响;采用避雷垂直接地电极系统,以提供更多的防雷效果等等。
这些新技术虽然在理论和实践中取得了一定的成果,但需要在实际工程中经过长期验证和完善。
综上所述,钢结构防雷方案对于保护建筑物和内部设备安全至关重要。
钢结构厂房电气安装的接地设计和等电位联结钢结构厂房电气安装的接地设计和等电位联结接地装置在现行设计中,一般将埋深大于0.5m的钢柱基础钢筋作为自然接地体,并埋设扁钢将各钢柱基础钢筋连通(扁钢埋深大于0.5m)。
这样处理后,接地电阻很小,容易达到设计要求。
由于埋设的扁钢会受到土壤腐蚀,长时间后接地电阻会升高,根据《建筑物防雷设计规范》(GB50057-2010)第5.4.4条,人工接地体宜敷设在当地冻土层以下,其离墙或基础不宜小于1m。
主要就是考虑到人工接地体直接埋设在基础坑底的土壤中受到腐蚀后,无法维修。
为避免维修接地体时破坏基础、墙,因而提出1m的保护距离要求。
但是,在大型厂房地坪内埋设的接地体日后维修极其困难,因此厂房的人工接地体应选用免维修的接地体。
根据《建筑物防雷设计规范》(GB50057-2010)第5.4.4条,在敷设于土壤中的接地体连接到混凝土基础内起基础接地作用的钢筋或钢材的情况下,土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
这是由于混凝土中的钢材与土壤中的钢材连接时,会产生化学电压,它将引发腐蚀电流使土壤中钢材溶解。
所以厂房的人工接地体宜采用镀铜扁钢埋设在土壤中,或者采用普通扁钢并用混凝土包覆埋设。
接地体除利用基础的钢筋外,还应沿厂房外围敷设一圈等电位接地环,并在厂房内按跨度设置均压网格。
设置均压网格不但降低跨步电压,保护人身安全,而且有利于工业厂房生产设备、进出建筑物的金属管道等就地实施等电位联结,缩短等电位联结线的长度。
在一般干燥场所的厂房内,如离人体站立处的地下等电位联结金属部分不超过10m,即可认为满足地面等电位要求。
所以在厂房内按跨度设置均压网格不宜大于20mx20m。
另外,由于结构钢柱、钢梁表面会涂刷防锈漆和防火涂料,造成不便于在钢柱、钢梁上直接测试接地电阻值,所以应在厂房外墙上合适位置预留测试端子板。
这样既可以方便的测试接地电阻值,又可以在接地电阻值达不到设计要求时,便于施工单位连接人工接地体。
浅析钢结构厂房防雷接地设计作者:刘赫孙晓明张亮来源:《城市建设理论研究》2013年第04期摘要:本文阐述了在满足规范的情况下,钢结构厂房利用柱内钢筋作防雷接地引下线,在车间内做等电位接地,效果比较显著,对于不同厂房建筑体系的不同,需根据实际对钢结构厂房进行防雷设计。
关键字:钢结构;接闪器;防雷设计;等电位联结;中图分类号:TU391 文献标识码:A 文章编号:正文:钢结构厂房的建筑体系钢结构厂房建筑体系中基础主要分为钢筋混凝土条形基础和钢筋混凝土独立基础两大类,前者应用于地质情况较差的场地,后者则在地质情况较好的场地使用。
施工时需预埋地脚螺栓,加垫片后和钢柱相连。
钢结构厂房建筑体系均采用预制构件,不允许现场焊接、钻孔。
主结构钢架(梁、柱)为焊接型钢或热轧型钢,以充分发挥高强度钢材的力学性能。
次结构构件(檩条:包括横向与纵向)为高强度的、均为防腐处理后的冷弯薄壁C型或Z型钢,以Q235和Q345钢为常见,均采用螺栓与主结构钢架相连接。
钢结构厂房建筑体系(墙体、屋顶)中分为压型彩钢板体系和夹芯彩钢板体系,一般均采用自钻螺钉和檩条(沿墙檩条或屋面檩条)连接。
1)压型彩钢板是以镀锌钢板或彩色涂层钢板为基础材料,其围护板材经辊压冷弯折制成型,它的保温及隔热层为离心超细玻璃丝棉卷毡,根据规范的不同要求,可以设置不同的厚度。
此种板材可现场制作或为工厂预制成型,现场制作有利于解决大范围内面板搭接易于出现的接缝不严的情况,工厂成型制作避免了现场操作的不确定因素,另外,现场需复合使整个大面积的屋面系统(或墙面系统)成为一个整体,更加坚固、防漏、易排水、保温,而且建筑外形更加美观、统一、协调。
2)夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂(或发泡)复合而成的保温复合围护板材,按保温芯材的不同可分为聚苯乙烯夹芯板、硬质聚氨脂夹芯板、岩棉夹芯板。
夹芯板一般为工厂预制,大多不宜现场生产。
围护系统连接方式一般为搭接连接或者咬合连接为主。

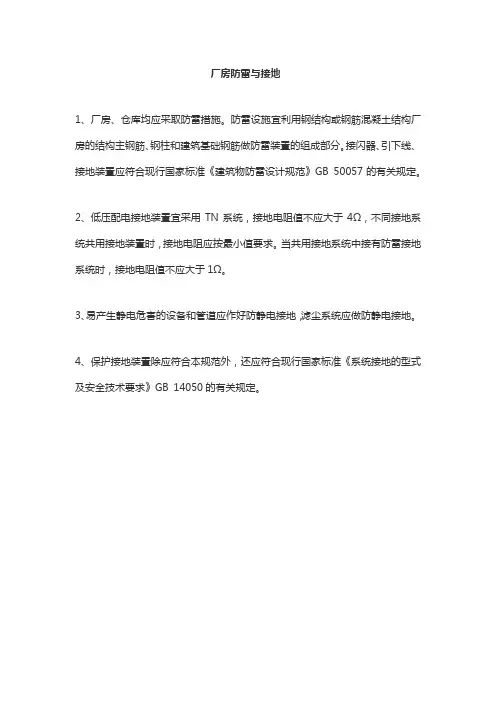

厂房防雷与接地
1、厂房、仓库均应采取防雷措施。
防雷设施宜利用钢结构或钢筋混凝土结构厂房的结构主钢筋、钢柱和建筑基础钢筋做防雷装置的组成部分。
接闪器、引下线、接地装置应符合现行国家标准《建筑物防雷设计规范》GB 50057的有关规定。
2、低压配电接地装置宜采用TN系统,接地电阻值不应大于4Ω,不同接地系统共用接地装置时,接地电阻应按最小值要求。
当共用接地系统中接有防雷接地系统时,接地电阻值不应大于1Ω。
3、易产生静电危害的设备和管道应作好防静电接地,滤尘系统应做防静电接地。
4、保护接地装置除应符合本规范外,还应符合现行国家标准《系统接地的型式及安全技术要求》GB 14050的有关规定。
钢结构防雷接地方案随着现代建筑技术的不断发展,钢结构的应用范围越来越广泛。
然而,在雷电活跃的地区,钢结构建筑往往面临着雷电侵害的风险。
为了保护钢结构免受雷击损害,有效的防雷接地方案是必不可少的。
本文将介绍钢结构防雷接地方案的重要性,并提出一种适用于钢结构建筑的实施方案。
一、钢结构防雷接地方案的重要性1. 维护人身安全:雷电对人体的危害不可小觑,通过合理的防雷接地方案,可以减少雷击事故对人员的伤害风险。
2. 保护设备设施:钢结构建筑内部常常布置有大量的电气设备,如计算机、通信设备等。
合理的防雷接地方案可以降低雷电对这些设备的损害程度。
3. 延长建筑寿命:雷电损害往往导致钢结构建筑的寿命缩短,采用有效的防雷接地方案可以延长建筑的使用寿命。
二、钢结构防雷接地方案的实施方案为了保证防雷接地方案的有效性,需要在设计和施工阶段充分考虑以下几个因素:1. 地质条件:针对不同地质条件,采用不同的防雷接地方案。
例如,对于多岩层地质条件,可以选择嵌入式雷电接地体方案。
2. 接地电阻要求:根据相关规范对接地电阻的要求,采用合适的接地网设计方案。
可以采用网状接地体,加大接地极间距,以降低接地电阻。
3. 钢结构与接地系统的连接:确保钢结构与接地系统之间的良好连接。
可采用焊接、螺栓连接等方式,保证接地系统与钢结构之间的导电性能。
4. 防雷材料的选择:选择合适的防雷材料,如钢结构用的避雷器和避雷钢管。
避雷器可以将雷电导向到接地系统,避免对主体结构造成损害。
5. 检测与维护:定期对防雷接地方案进行检测与维护,确保其正常运行。
包括接地电阻的测量、防雷材料的更换等。
三、案例分析以某高层钢结构建筑为例,该建筑位于雷电活跃地区,为了保护建筑结构和内部电气设备的安全,实施了以下防雷接地方案:1. 选择适当的地点进行接地,避开地下管线及高压电线等影响因素。
2. 利用钢筋混凝土桩作为钢结构建筑的接地体,并且设置足够数量的接地体以降低接地电阻。
高层建筑钢结构的防雷与接地技术随着城市化进程的不断加快,高层建筑在城市中的地位愈发重要。
然而,作为高层建筑的重要组成部分,钢结构面临着种种挑战,其中之一就是如何进行有效的防雷与接地。
在这篇文章中,我们将探讨高层建筑钢结构的防雷与接地技术,以保障建筑及其使用者的安全。
防雷技术在高层建筑中尤为重要。
以钢结构为主体的高层建筑由于其高度特点,成为闪电击中概率较高的目标。
为此,在设计与施工阶段,需要确保高层建筑拥有良好的防雷系统。
首先,钢结构的防雷与接地技术需要针对建筑的结构特点进行定制化设计。
根据建筑的高度、材料、潜在雷击概率等因素,设计师需要合理布设避雷针和接地极。
避雷针的任务是引导雷电击中的电荷,将其安全地引向地下,从而减小建筑内部的电压梯度。
而接地极则用于将雷电从建筑表面引入地下,进一步降低雷电对建筑的破坏性影响。
其次,高层建筑的防雷措施也需要考虑到周边环境的特点。
例如,当建筑周围存在较高的树木、山体或其他天然结构时,防雷系统应相应地加强,以减少雷击风险。
此外,周边建筑物与设施的存在也可能对防雷系统的设计造成一定的影响,因此需要进行全面的环境分析,并根据实际情况进行调整。
防雷系统的建设不仅需要考虑建筑的外部,也需要兼顾内部设备及电气系统的防护。
高层建筑内部的设备与线路也需要具备抗雷能力。
例如,电气系统应具备良好的绝缘性能,并且应考虑合适的过电压保护装置,以避免雷电冲击造成的损失。
此外,也需要对通信设备、消防设备等进行相应的防雷保护措施。
除了防雷系统之外,良好的接地技术也至关重要。
接地是将建筑内外与地之间形成良好导电联系的过程。
正确的接地设计可以有效地分散并排除建筑内外部的静电,从而保障建筑及其使用者的安全。
在高层建筑的钢结构中,接地技术的设计应注重以下几点。
首先,接地系统应具备足够的接地导体。
通过增加接地导体的数量和截面积,可以降低接地电阻,提高接地效果。
此外,接地导体的材料和品质也应符合国家标准和相关规范,以确保接地效果的可靠性。
钢结构车间防雷接地施工方案1、接地装置:用Φ12的镀锌圆钢与基础承台钢筋网片点焊一圈形成环状;将基础圈梁内上下两层外侧主筋焊接成环状。
在基础承台钢筋绑扎完成后,图中作避雷引下线的柱子的基础承台内,用Φ12的镀锌圆钢与基础承台钢筋网片点焊一圈形成环状,并将此环与柱内12根主筋中的一根搭接焊接,搭接长度不小于15公分;在此根主筋的另一端搭接焊接一根直角形的Φ12镀锌圆钢,搭接长度不小于15公分,此直角形镀锌圆钢的另一边与基础圈梁内外层钢筋搭接焊接,搭接长度不小于15公分;共12处。
在基础圈梁主筋绑扎完毕制模前,用长度不小于20公分的Φ12镀锌圆钢将基础圈梁上下两层外侧主筋搭接焊接连通形成环状,要求:上下两层外侧主筋所有不连续部分均要焊接,不得有遗漏,必须保证焊接成环状。
2、等电位联结装置:由接地装置引出镀锌扁钢,与等电位连接箱连接;接地装置引出镀锌扁钢与其他厂房做等电位连接;接地装置引出镀锌扁钢与进入室内的金属管道做等电位连接;由钢柱引出镀锌扁钢与设备及室内配电箱连接。
采用40×4mm的镀锌扁钢与基础圈梁上层外侧主筋可靠焊接,在等电位联接箱处引出2条长1米的镀锌扁钢,引出后向上沿墙敷设,伸出地面;圈梁外侧主筋E-7轴引出1条长2米的镀锌扁钢伸出外墙,埋地80公分敷设(与进入室内的金属管道焊接作等电位连接),敷设方向见图中所示;圈梁外侧主筋E-1、B-1、E-19轴处分别引出1条镀锌扁钢,长2米,埋地敷设,埋地深度为80公分,敷设方向见图(与其他车间做等电位连接);在靠近设备的地方从圈梁外侧主筋上引出2米长的40×4mm镀锌扁钢埋地敷设至设备处,埋设深度20公分伸出地面10公分(设备等电位连接);圈梁外侧主筋E-7轴引出1条长1米的镀锌扁钢,引出后埋地20公分敷设,末端伸出地面10公分(与室内配电箱作等电位连接)。
3、接闪器及避雷引下线:用钢屋面作接闪器,用钢柱作避雷引下线。
在图中作避雷引下线的钢柱上用40×4mm的镀锌扁钢与基础圈梁上层外侧主筋可靠焊接,在钢柱顶端用40×4mm的镀锌扁钢与钢屋面焊接,共12处。
钢结构防雷、接地施工方案钢结构防雷、接地施工方案3.1 对联合接地体(接地装置)分两步施工第一步随钢筋混凝土底板钢筋绑扎进度焊接基础钢筋。
在土建破桩清桩后用接地电阻测试仪(经检验合格)分别测试桩基内钢筋接地电阻值,选择其中阻值最小的钢筋作为与底板接地网焊接钢筋。
在底板钢筋上、下层钢筋绑扎到位后,选择40 ×4 mm 或40 ×6 mm 镀锌扁钢将水平地网与桩基内钢筋焊接,双面焊长不小于6dmm(d 为钢筋直径)。
第二步随地下室混凝土主体施工至±0.00 层,根据现场电阻测试数据及设计要求在防雷测试点位置外引镀锌扁钢(挖土预埋)。
3.2 对低压电气设备系统接地施工首先随土建混凝土结构施工进度,按设计图示位置分别在高压、低压变配电室、发电机房、电气控制室、水泵房、空调机房及各种设备房内离地300mm 位置焊接100×100×8mm 镀锌钢板,作为系统、设备接地接驳点。
连接钢板与联合地网连接导体采用40 ×4 mm 镀锌扁钢,三面焊接,焊接长度不小于最小截面的2 倍。
在高低压等配电室内,离完工地面300mm 位置明设环地网(40 ×4 mm 镀锌扁钢),连接于预留钢板上,变压器中性点、变压器外壳、高压柜、低压柜外壳、发电机组中性点、外壳等均使用40 ×4 mm 镀锌扁钢独立与本环地网独立焊接。
另外随弱电井竖向供电干线、水平干线、(电缆、母线槽桥架)施工,按设计要求明设一接地干线(40×4mm 镀锌扁钢或铜带)。
3.3 对防雷引下线施工本工程引下线采用钢柱或混凝土结构柱内二根主筋。
第一步,在底板基础钢筋网焊接时,根据设计要求确定引下线钢柱或混凝土结构柱主筋,并做好明显标记,若工程选用钢柱作为引下线,施工时只需随钢结构施工一路上引做好标记直至屋顶,遇钢柱伸缩节处,则需采用相当截面铜编织带做软跨接;若工程选用混凝土柱内主筋作为引下线,施工时在钢筋接头处既要用不小于φ12 mm 钢筋作电气跨焊(焊接长度≥6d,双面焊接),同时又要认真做好引下线标志,直至引出屋面,施工时每隔5~8 层用电阻仪测试一次。
厂房防雷接地标准和要求厂房防雷接地要求和标准一、接地系统设计1.接地系统应按照国家相关规范和标准进行设计,确保其科学、合理、经济、安全。
2.接地系统设计应考虑自然接地体和人工接地体的组合使用,以达到最佳的接地效果。
3.接地电阻值应符合相关规范要求,一般情况下不应大于0.5欧姆。
二、接地材料选择1.接地材料应符合国家相关标准,具备优良的导电性能和机械性能。
2.接地线应采用镀锌钢材或其他防腐材料,确保其耐腐蚀性和长期稳定性。
3.接地极应选用热镀锌或铜等防腐材料,以增加其使用寿命。
三、接地装置安装1.接地装置的安装应按照设计图纸进行,确保位置正确、深度适宜。
2.接地极与土壤接触面应清理干净,涂抹防锈漆或防腐剂。
3.接地线应连接牢固,接触面保持清洁,涂抹导电膏。
4.安装完成后应进行验收,确保接地装置的质量和安装工艺符合要求。
四、防雷设施维护1.防雷设施应定期进行检查和维护,确保其完好有效。
2.对于损坏或失效的防雷设施应及时进行维修或更换。
3.在雷雨季节到来前应对防雷设施进行全面检查,确保其正常运行。
五、人员培训1.相关工作人员应接受防雷接地方面的培训,掌握相关技能和知识。
2.对于新员工应进行岗前培训,确保其具备操作和维护防雷设施的能力。
3.培训内容应包括防雷设施的基本原理、操作方法、安全注意事项等。
六、安全防护1.在进行防雷接地作业时,应佩戴相应的安全防护用品,如绝缘手套、绝缘鞋等。
2.对于可能产生电击的部位应进行绝缘保护,如使用绝缘材料包裹裸露的金属部分。
3.在进行高空作业时,应采取相应的安全措施,如系安全带、使用脚手架等。
4.在作业现场应设置明显的安全警示标志和隔离措施,防止无关人员进入作业区域。
5.在可能产生电击的区域,应设置相应的急救设备和急救措施,以便在发生电击事故时迅速采取急救措施。

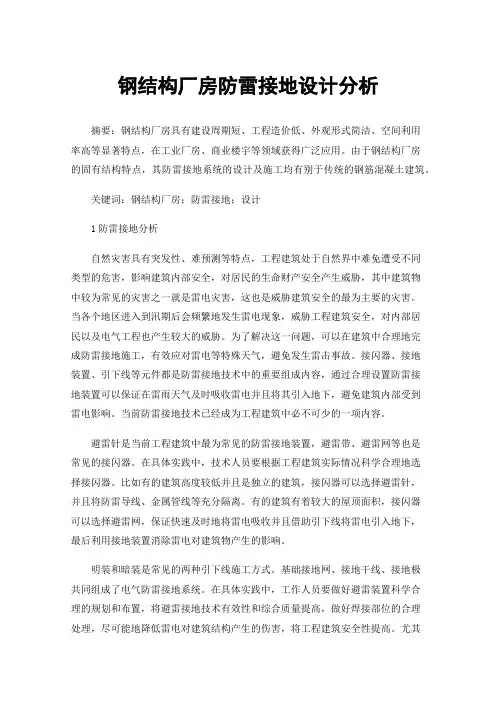

钢结构厂房防雷接地设计分析摘要:钢结构厂房具有建设周期短、工程造价低、外观形式简洁、空间利用率高等显著特点,在工业厂房、商业楼宇等领域获得广泛应用。
由于钢结构厂房的固有结构特点,其防雷接地系统的设计及施工均有别于传统的钢筋混凝土建筑。
关键词:钢结构厂房;防雷接地;设计1防雷接地分析自然灾害具有突发性、难预测等特点,工程建筑处于自然界中难免遭受不同类型的危害,影响建筑内部安全,对居民的生命财产安全产生威胁,其中建筑物中较为常见的灾害之一就是雷电灾害,这也是威胁建筑安全的最为主要的灾害。
当各个地区进入到汛期后会频繁地发生雷电现象,威胁工程建筑安全,对内部居民以及电气工程也产生较大的威胁。
为了解决这一问题,可以在建筑中合理地完成防雷接地施工,有效应对雷电等特殊天气,避免发生雷击事故。
接闪器、接地装置、引下线等元件都是防雷接地技术中的重要组成内容,通过合理设置防雷接地装置可以保证在雷雨天气及时吸收雷电并且将其引入地下,避免建筑内部受到雷电影响。
当前防雷接地技术已经成为工程建筑中必不可少的一项内容。
避雷针是当前工程建筑中最为常见的防雷接地装置,避雷带、避雷网等也是常见的接闪器。
在具体实践中,技术人员要根据工程建筑实际情况科学合理地选择接闪器。
比如有的建筑高度较低并且是独立的建筑,接闪器可以选择避雷针,并且将防雷导线、金属管线等充分隔离。
有的建筑有着较大的屋顶面积,接闪器可以选择避雷网,保证快速及时地将雷电吸收并且借助引下线将雷电引入地下,最后利用接地装置消除雷电对建筑物产生的影响。
明装和暗装是常见的两种引下线施工方式。
基础接地网、接地干线、接地极共同组成了电气防雷接地系统。
在具体实践中,工作人员要做好避雷装置科学合理的规划和布置,将避雷接地技术有效性和综合质量提高,做好焊接部位的合理处理,尽可能地降低雷电对建筑结构产生的伤害,将工程建筑安全性提高。
尤其在电气系统中,通过防雷接地技术可以保证电气系统处于安全的运行环境中,更好地服务于民众。
钢结构厂房防雷接地设计钢结构厂房防雷接地设计张静薛汝霞〔111东中材工程,淄傅255031〕摘要:阐述了钢结构厂房防雷接地设计的实际应用,从中取得・些经验,在满足标准的前提下,利用柱内钢筋作防雷接地引下线,在车间内做等电位接地,效果很好,可供推广应用这方面的技术. 尖键词:钢结构;建筑物防雷接地;等电位联结钢结构厂房造型具有造价低,速度快,外观漂亮,色彩鲜艳,且维护费用低,抗震性强,剩余价值高等特点,因而得到广泛的应用,如各类工业厂房,公路〔铁路〕库,仓库,飞机库,集贸市场,体育场馆,航空港,商业建筑等•由于钢结构独特的建筑体系,使得此类建筑和普通砖混结构,框架结构建筑物的防雷工程设计和施匸有较人的差异・笔者通过工程设计,现场验收的实际经验总结,对钢结构厂房防雷设计的相尖问题作・些粗浅的探讨・体,更加巩固,易排水,防漏,保温,而且建筑外形更加统・,协调,美观•而夹芯板是将彩色涂层钢板而板及底板与保温芯材通过粘接剂〔或发泡〕复合而成的保温复合围护板材,按保温芯材的不同可分为硬质聚氨脂夹芯板,聚苯乙烯夹芯板,岩棉夹芯板•夹芯板•般为工厂预制•圉护系统连接方式•般为咬合连接或者搭接连接.般而言,墙体的做法先是砌1.2m高,厚0.3m〔严寒地区厚度为0.37m〕的砖墙或者加气混凝土砌块,其上才是夹芯板或者压型板.1钢结构厂房的建筑体系2钢结构厂房的防雷及接地钢结构厂房根底分为钢筋混凝土独立根底和钢筋混凝土条形根底,前者在地质情况较好的场地使用,后者那么应用于地质情况较差的场地. 施工时需预埋地脚螺栓,加垫片后和钢柱相连.钢结构厂房采用预制构件,不允许现场钻孔,焊接・主钢架傑,柱〕为焊接型钢或热轧型钢,以充分发挥高强度钢材的力学性能•次构件〔楝条〕为高强度的,经防腐处理的冷弯薄壁c型和主钢架采用螺栓连接,型钢z或.钢结构厂房的围护系统〔墙体,屋顶〕分为彩钢压型板和彩钢夹芯板,人多采用自攻螺栓和標条〔屋面橡条或沿墙楝条〕连接•压型钢板是以彩色涂层钢板或镀锌钢板为基材,经楹压冷弯成型的建筑用围护板材,其保温及隔热层为离心超细玻璃丝棉卷毡•此种板材现场制作,有利于解决大范围内而板搭接易于出现的接缝不严的情况,现场复合使整个人而积的屋而成为•个整2」接闪器防雷装置由接闪器,引下线和接地装置组成•接闪器位于防雷装置的顶部,其作用是利用其高出彼保护物的突出地位把雷电引向n身,承接直击雷放电•除避雷针,避雷线,避雷网,避雷带可作为接闪器外,?建筑物防雷设计标准?〔GB50057-94,2000版〕第4.1.4条给出了金属屋而作为建筑物〔第・类防雷建筑物除外〕防雷接闪器的四个要求・用金属屋而作接闪器时,金属板之间的搭接长度不得小于100mm:金属板下方无易燃物品时,其厚度不应小于0.5m;金属板下方有易燃物品时,为了防止雷击穿孔,所用铁板,铜板,铝板厚度分别不得小于4inm.5mm.7inm;金属板不得有绝缘层•标准针对金属板下而有无易燃品的不同情况,对金属板的厚度做了不同的要求,明确规定作考简介:张静〔1983〜〕,女,大学本科,助理匸程师注要从事电气专业设计“金属板下面无易燃品时,其厚度不应小于0.5miir'・让我们看看四种保温芯材的物理特性•硬质聚氨脂属B1级建筑材料,导热系数为0.016〜0.025,为难燃体;聚苯乙烯属阻燃型材料,氧指数不小于30,导热系数为0.029.为阻燃自熄型;岩棉属于不燃烧材料,导热系数为0.044:玻璃丝棉属A级建筑材料,导热系数为0.038-0.042, 为非燃烧体・另外,保温芯材所用粘胶剂也是阻燃型•所以,钢结构厂房的圉护系统为非燃体,当利用金属板做接闪器时,厚度不应小于O.5miU即可.从结构专业角度出发,屋而板的厚度选择・般考虑三个因素:第•是风荷载;第二是雪荷载;第三是楝距・因此不同地域可能所选的屋而板厚度就不•样,电气设计人员需要和结构专业及时沟通,厚度满足标准要求时,再考核其他条件・假设厚度不满足耍求应该参考国家标准图集?压型-〔01J925夹芯板屋面及墙体建筑构造?,钢板1)做避雷带,其中压型钢板屋血•避雷带的细部做法参见48页,夹芯板屋面避雷带的细部做法参见66页•所以,电气设计人员引用标准做法时应注意•避雷带网格人小应该按标准的要求和各类建筑物的防雷类别严格对应,施匸图纸应当按标准划分的标准准确标注.钢结构厂房的围护系统连接方式•般为咬合或者搭接•无论是压型钢板还是夹芯板,其外观都是瓦楞形的•在施工中,采用搭接时的搭接长度至少耍到达•个波峰或波谷,超过100mm那么完全满足标准的要求.另外,标准注释提到〞薄的油漆保护层〞不算是绝缘彼覆层・因此,可以认为彩色涂层钢板无绝缘被覆层,而镀锌钢板那么更是电的良好导体.所以,笔者以为?建筑物防雷设计标准? (GB50057—94,2000版)第4.1.4条的第四个要求也是满足的・综上所述,厚度到达O.Sm'll的钢结构厂房的屋而夹芯板(或压型钢板)可以作为接闪器.2.2引下线从钢结构厂房的建筑体系的介绍可以看出,只耍主钢架,次构件,圉护系统在施匚中已经作了可靠的连接,形成了持久的电气通路,就可以按跨度将钢柱作为引下线•这•点,?建筑物防雷设计标准?(GB50057—94,2000版)第4.2.3条已经作了规定・当然,标准对各类防雷建筑物的引下线间距做了要求,不过在土建施工时,只要所有的钢柱和接闪器,接地装置做了可靠连接,那么它们都是引下线,实际效果超过了标准的标准.2.3接地装置在现行设计中,•般将展础钢筋作为自然接地体,用40nmiX4inin的镀锌扁钢将其连通,并施行总等电位联结•这样进行处理,接地电阻很小,・般容易到达设计要求•在设计中应当注意,应在室外适宜位置预留接地连接板,做法可以参考国家标准图集?接地装置安装?(03D501-4).这样,当接地电阻值达不到要求时,施工单位可以方便地连接人工接地体和测试接地电阻值,这•点应当在设计图纸中有所表达・在设计图纸中,不能泛泛而谈〞利用建筑物根底钢筋做自然接地体〞•钢结构厂房在根底施工时需预埋地脚螺栓,加垫片后才能和钢柱相预埋的接地螺栓本身■和基础钢筋是没:须知•连有电气连接的!所以,土建施工时可用不小于10钢筋或圆钢将根底钢筋和接地螺栓可靠焊接,具体做法参见国家标准图集?利用建筑物金属体做防雷及接地装置安装? (03D501-3)的17页•这样,从接闪器到引下线,再到接地装置,雷电流才具备完整的泄放通道・这样做还不够,还应该用短钢筋和根底钢筋可靠焊接,并引出根底外,供联结接地环网,方有利于降低自然接地体的接地电阻值和实施有效的等电位联结•这•点对于设置独立根底的钢结构建筑尤其重耍,所以需要在设计图纸中交待清楚.如果无视了钢结构厂房接地装置的特殊性,即根底钢筋和接地螺栓本身并没有电气连接,那么整个建筑物就没有可靠的接地网•可采取用40X4的镀锌扁钢做等电位环网,镀锌扁钢过钢柱时应和柱底脚板下侧可靠焊接,这样,镀锌扁钢充当了接地极和接地线的双重角色・除等电位接地环网沿建筑物外围敷设•周外,在建筑物内还应该按跨度设置均压网格,不但降低跨步电压,保护人身平安,而且有利于工业厂房生产设备就地实施等电位联结,缩短等电位联结线的长度.313某钢结构厂房的防雷接地实际应用根据?建筑物防雷设计标准?(GB50057- 94,2000版)本丄程防雷等级为三类■建筑物的防雷装置应满足防直击雷,防雷电感应及雷电波的侵入,并设置总等电位联结.本工程建筑而积为7SmX 15in,车间每跨间距6讥利用建筑物金属屋血•板作接闪器与钢柱可靠连接,引下线沿建筑物钢柱对称布置,每隔18m作为引下线,引下线上端与避雷带焊接,下端与接地极焊接,在建筑物四角的外墙引下线室外地而上0.5m处设测试卡了,利用建筑物根底钢筋做自然接地体,根底短柱钢筋至少有•根钢筋下部与根底底部钢筋网焊接,上部与锚栓焊接做为防雷接地使用,钢柱上端与金属支架通过螺栓或焊接,金属支架与屋而也可用螺栓或焊接,凡突出屋而的所有金属构件,金属通风管,金属屋面,金属屋架等均与避雷带可靠焊接•如图1所示. 本工程采用联合接地方式,保护接地,防雷接地,弱电设备工作接地等共用统・的接地极,假设实测不满足要求'欧姆1要求接地电阻不人于时'可在室外地〔ftfTTm处引出・根40inmX 4mm热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于lm.车间采用总等电位联结,应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV - lX25nimPC32,总等电位联结均采用等电位卡不允许在金属管道上焊接.接图1利用柱内钢筋作防雷接地体经现场测试,接地电阻满足?建筑物防雷设计标准?耍求,效果不错,通过本丄程的做法可为今后的施工图设计提供参考J4结束语以上是对钢结构厂房防直击雷措施的总结:厚度到达0.5ni*n的钢结构厂房的屋面夹芯板(或压型钢板)可以作为接闪器,利用钢柱做引下线,利用根底钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网-总之,钢结构厂房的防雷装置设计应以系统方法为指导,注重现代建筑物防雷的整体性,结构性,层次性和目的性原那么,按防雷规程整体地做好各项防雷要素的配合,才能发挥良好的防雷作用.LightninggroundingsteelplantdesignZhangJingXueRuxia(ShaiidongSinomaEngineeringCo.,Ltd.Zibo255031)Abstract:Thearticleelaboratedthesteelsti*ucUireworkshopanti一adarearthdesign^practicalappli一cation.gainssomeexpenences.msatisfiestheregulationsstandardunderthepremise.thesteelbarmakes theanti一radarearthdo A nleadusiiigthecoluinii.makestheequipotentialeartliintheworkshop.theefiectisverygood.maysupplythepromotiontoapplythisaspectthetechnolog y.Keywords: steelstnic ture ;buildinganti一radarearth;equipotentialj oint32。
钢结构厂房防雷和接地设计【摘要】文章根据《建筑物防雷设计规范》GB50057-2010进行简要分析总结,提出一些见解,力求使钢结构厂区防雷设计做到保障人身安全、供电可靠、经济合理。
【关键字】金属屋面钢柱均压网格等电位联结Abstract : According to the design specification of the building lightningproof GB50057-2010 briefly analysis,this article put forward some opinions, and strive to make steel structure plant lightning protection design do ensure safety and security, power supply reliable and reasonable in economy.key words :metal roof, steel, all pressure grid, equipotential connection中图分类号:TU391文献标识码:A 文章编号:钢结构厂房造型美观大方,色彩多样,空间利用率高,建设周期短,工程造价低,因而得到广泛的应用。
由于钢结构厂房独特的建筑体系,使得此类厂房和混凝土框架结构建筑的防雷工程设计和施工有较大的差异。
笔者通过工程设计、现场验收的实际经验总结,对钢结构厂房防雷设计的相关问题作一些粗浅的探讨。
1钢结构厂房的建筑体系钢结构厂房基础通常采用钢筋混凝土独立基础和钢筋混凝土条形基础,前者在地质情况较好的场地使用,后者则应用于地质情况较差的场地。
浇注基础时需预埋地脚螺栓,以便固定钢柱。
钢结构厂房的主钢架(梁、柱)一般选用焊接型钢或热轧型钢,次构件(檩条)选用高强度的、经防腐处理的冷弯薄壁C型或Z型钢,次构件和主钢架通常采用螺栓连接。
2.1机电预留及给排水预埋管施工(1)预留预埋工作范围及流程:配合机电包、生产废水处理系统包、室外动力管线、道路包安装地下预埋管线;配合各相关包,预留公用、电气专业要求的各楼层、屋面等的预留孔洞、吊挂与支撑的预埋件;配合各专业单位进行后期的洞口封堵工作。
预留预埋施工流程如下:(2)技术准备1)确定预埋管的位置、机制排水管可行性坡度事先确定好给水管线、排水管线预埋位置、标高;结合现场施工情况确定机制排水铸铁管的可行性坡度。
管道预留口处必须做好堵,以防杂物进入管道影响使用。
2)确定穿墙穿楼板的水管、风管、桥架等结构件上的孔洞尺寸、标高根据各专业留洞图,确定方洞、圆洞的标高尺寸以及轴线位置。
针对尺寸较大的方洞需采取加固措施。
3)确定穿墙套管的类型、标高、大小、位置套管穿越有防水要求的墙时需要预埋防水型套管,穿越后砌墙时预埋一般填料套管即可;其次根据套管预留洞图,找出管线与墙体交叉点,根据管中心标高、轴线位置确定套管的定位尺寸;根据管道大小确定套管大小,保温管道的套管应大于管道保温后的外径,不保温管道的套管应比管道大两号。
4)确定各种卫生洁具孔距本工程厂房工程卫生间较少,但应事先组织相关专业与业主、设计进行沟通,初步确定洁具选型,定下各种洁具孔距,并根据卫生间洁具定位尺寸,绘制卫生间留孔图。
5)确定设备预埋件位置、载荷要求根据各相关包的施工图确定预埋件的位置,根据相关包的设备参数并了解设备的运行状态进而确定挂件的载荷,根据载荷预埋相应规格型号的预埋件。
(3)埋地给排水管道施工本次管道施工主要包括给水管道、排水管道施工。
管材类型主要为内筋嵌入式衬塑钢管、机制排水铸铁管、HDPE管、PE管等,其中衬塑钢管采取加强防腐措施。
1)衬塑钢管的施工方法衬塑钢管小于DN100可采用丝扣连接,大于等于DN100采用沟槽连接A.丝扣连接安装工艺流程a.切管:管材切割宜采用金属锯,不得采用砂轮切割,当采用盘锯切割时,其转速不得大于800r/min,当用手工切管时,其断面应垂直于管轴心。
钢结构厂房防雷接地设计分析摘要:随着经济社会的进步和发展,钢结构厂房得到了广泛的应用。
因为钢结构厂房造价偏低,周期总体较短,空间利用率较高。
基于此,本文则对钢结构厂房防雷接地设计进行了分析和探讨,力求不断提升钢结构厂房的施工质量。
关键词:钢结构;厂房;防雷;施工管理;质量引言钢结构厂房具有建设周期短、工程造价低、外观形式简洁、空间利用率高等显著特点,在工业厂房、商业楼宇等领域获得广泛应用。
在钢结构厂房施工中,加强防雷接地工作,维护厂房的安全性有着十分重要的意义,可以确保施工人员的生命安全,厂房的寿命。
由于钢结构厂房的固有结构特点,其防雷接地系统的设计及施工均有别于传统的钢筋混凝土建筑。
1、防雷接地存在的主要问题防雷接地主要是通过接地网把雷击产生的电流引入地面,进而保障雷雨季节时建筑物的稳定性与安全性。
但因为建筑物的级别不同,在展开防雷接地时要对各级别建筑物的防雷接地程度与要求做综合考虑。
然而在具体工作中,很多建筑物的防雷接地环节均以设计师和工程师的经验为标准,缺少对建筑物级别与相关规范条文等程序、标号的考虑,所以导致此环节随意性较大,未明确建筑物的防雷接地等级要求。
同时,部分地区位于雷雨高发区,受电击的几率更大,但设计人员或工程师在着手设计时,并未充分考虑到当地的具体情况,在电气设计前未能全面了解当地的地形与气候条件,如此一来则较大程度影响了该区域建筑物防雷接地作用的发挥,加大了安全隐患。
2、通用做法2.1、防雷下引线连接的预制柱钢筋绑扎→构件定位→构件安装→运输至现场→现场组装。
预制柱底部一侧边缘由下至上设置一个竖直朝上安装槽,预制柱主筋与上导板顶部连接,上导板底部由安装槽顶部伸出,上导板底部固定连接有连接部件,连接部件与下导板固定连接。
安装槽两侧内壁对称设置两个钢制安装板,两个安装板中部连接有两个相互平行的矩形钢制连接板。
安装槽的底板两侧分别固定连接于两个安装板里侧的外部,安装板的外侧面与预制柱的侧面共面,底面与预制柱的底面平齐,两个连接板之间的上下两侧对角方向分别连接两个热镀锌扁钢导板。
钢结构厂房电气安装的接地设计和等电位联结钢结构厂房电气安装的接地设计和等电位联结接地装置在现行设计中,一般将埋深大于0.5m的钢柱基础钢筋作为自然接地体,并埋设扁钢将各钢柱基础钢筋连通(扁钢埋深大于0.5m)。
这样处理后,接地电阻很小,容易达到设计要求。
由于埋设的扁钢会受到土壤腐蚀,长时间后接地电阻会升高,根据《建筑物防雷设计规范》(GB50057-2010)第5.4.4条,人工接地体宜敷设在当地冻土层以下,其离墙或基础不宜小于1m。
主要就是考虑到人工接地体直接埋设在基础坑底的土壤中受到腐蚀后,无法维修。
为避免维修接地体时破坏基础、墙,因而提出1m的保护距离要求。
但是,在大型厂房地坪内埋设的接地体日后维修极其困难,因此厂房的人工接地体应选用免维修的接地体。
根据《建筑物防雷设计规范》(GB50057-2010)第5.4.4条,在敷设于土壤中的接地体连接到混凝土基础内起基础接地作用的钢筋或钢材的情况下,土壤中的接地体宜采用铜质或镀铜或不锈钢导体。
这是由于混凝土中的钢材与土壤中的钢材连接时,会产生化学电压,它将引发腐蚀电流使土壤中钢材溶解。
所以厂房的人工接地体宜采用镀铜扁钢埋设在土壤中,或者采用普通扁钢并用混凝土包覆埋设。
接地体除利用基础的钢筋外,还应沿厂房外围敷设一圈等电位接地环,并在厂房内按跨度设置均压网格。
设置均压网格不但降低跨步电压,保护人身安全,而且有利于工业厂房生产设备、进出建筑物的金属管道等就地实施等电位联结,缩短等电位联结线的长度。
在一般干燥场所的厂房内,如离人体站立处的地下等电位联结金属部分不超过10m,即可认为满足地面等电位要求。
所以在厂房内按跨度设置均压网格不宜大于20mx20m。
另外,由于结构钢柱、钢梁表面会涂刷防锈漆和防火涂料,造成不便于在钢柱、钢梁上直接测试接地电阻值,所以应在厂房外墙上合适位置预留测试端子板。
这样既可以方便的测试接地电阻值,又可以在接地电阻值达不到设计要求时,便于施工单位连接人工接地体。
钢结构厂房防雷设计近几年,由于轻钢结构建筑物造型美观大方、建设周期短、工程造价低等优点,因而广泛应用与各类工业厂房、仓库、体育馆等场所。
而金属板屋面容易遭受雷击,与普通砖混结构、框架结构建筑物的防雷设计有所不同。
结合一钢结构车间的防雷设计,针对金属屋面防雷设计的相关问题做出粗浅的探讨,为以后有效地解决金属屋面的防雷问题提供参考。
工程概况河南的一个钢结构厂房,其中的熔铸车间主要负责加工铝线杆及铝锭产品。
整个建筑采用轻钢结构,该建筑实际尺寸为长方形,L=182m,W=93m,H=18.5m(地坪至屋顶通风器底部)。
按郑州雷暴日计算,查《工业与民用配电设计手册》(第二版)表16-32为年平均雷暴日为22.0d/a,由于该车间位于厂区内,周围还有很多建筑群,并不为孤立建筑,故按一般建筑计算,校正系数取1。
建筑物防雷等级的确定据GB50057-94中附1.2,根据已知条件计算年雷击大地的平均密度:Ng =0.024Td1.3=0.024×221.3=1.334次/(km2.a)据GB50057-94中附1.4式,得出与建筑物截收相同雷击次数的等效面积:最后得建筑物年预计雷击次数:N=KNgAe=1×1.334×0.05934=0.0791次/a式中:Td—年平均雷暴日(d/a);Ng—建筑物所处地区雷击大地的年平均密度(次/km2.a);Ae—与建筑物截收相同雷击次数的等效面积(m2);L、W、H—分别为建筑物的长、宽、高(m);据GB50057-94第 2.0.4条第三条预计雷击次数0.3次/ a≥N≥0.06次/a,故按第三类防雷设。
接闪器根据轻钢结构的建筑物,采用避雷针显的笨重,与整个建筑外观不相协调,而采用金属屋面做接闪器,需满足《建筑物防雷设计规范》(GB50057-94,2000版)第4.1.4条给出的四个要求。
针对规范要求“金属板下面无易燃物品时,其厚度不应小于0.5mm”。

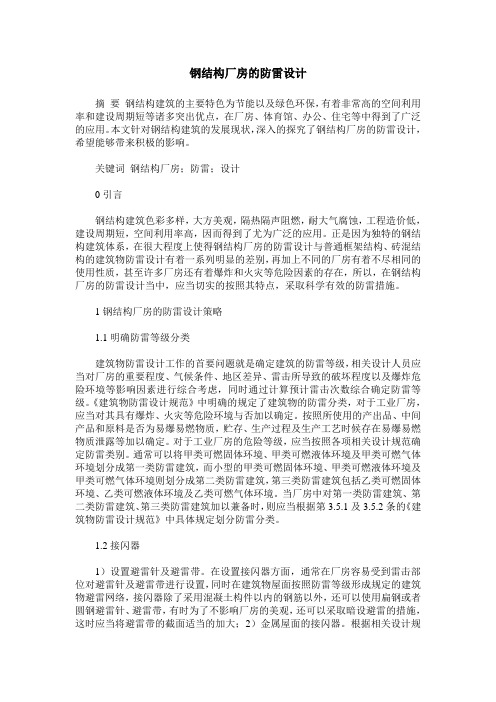

钢结构厂房的防雷设计摘要钢结构建筑的主要特色为节能以及绿色环保,有着非常高的空间利用率和建设周期短等诸多突出优点,在厂房、体育馆、办公、住宅等中得到了广泛的应用。
本文针对钢结构建筑的发展现状,深入的探究了钢结构厂房的防雷设计,希望能够带来积极的影响。
关键词钢结构厂房;防雷;设计0引言钢结构建筑色彩多样,大方美观,隔热隔声阻燃,耐大气腐蚀,工程造价低,建设周期短,空间利用率高,因而得到了尤为广泛的应用。
正是因为独特的钢结构建筑体系,在很大程度上使得钢结构厂房的防雷设计与普通框架结构、砖混结构的建筑物防雷设计有着一系列明显的差别,再加上不同的厂房有着不尽相同的使用性质,甚至许多厂房还有着爆炸和火灾等危险因素的存在,所以,在钢结构厂房的防雷设计当中,应当切实的按照其特点,采取科学有效的防雷措施。
1钢结构厂房的防雷设计策略1.1明确防雷等级分类建筑物防雷设计工作的首要问题就是确定建筑的防雷等级,相关设计人员应当对厂房的重要程度、气候条件、地区差异、雷击所导致的破坏程度以及爆炸危险环境等影响因素进行综合考虑,同时通过计算预计雷击次数综合确定防雷等级。
《建筑物防雷设计规范》中明确的规定了建筑物的防雷分类,对于工业厂房,应当对其具有爆炸、火灾等危险环境与否加以确定。
按照所使用的产出品、中间产品和原料是否为易爆易燃物质,贮存、生产过程及生产工艺时候存在易爆易燃物质泄露等加以确定。
对于工业厂房的危险等级,应当按照各项相关设计规范确定防雷类别。
通常可以将甲类可燃固体环境、甲类可燃液体环境及甲类可燃气体环境划分成第一类防雷建筑,而小型的甲类可燃固体环境、甲类可燃液体环境及甲类可燃气体环境则划分成第二类防雷建筑,第三类防雷建筑包括乙类可燃固体环境、乙类可燃液体环境及乙类可燃气体环境。
当厂房中对第一类防雷建筑、第二类防雷建筑、第三类防雷建筑加以兼备时,则应当根据第3.5.1及3.5.2条的《建筑物防雷设计规范》中具体规定划分防雷分类。
钢结构厂房防雷接地设计钢结构厂房防雷接地设计张静薛汝霞(山东中材工程有限公司,淄博255031)摘要:阐述了钢结构厂房防雷接地设计的实际应用,从中取得一些经验,在满足规范的前提下,利用柱内钢筋作防雷接地引下线,在车间内做等电位接地,效果很好,可供推广应用这方面的技术.关键词:钢结构;建筑物防雷接地;等电位联结钢结构厂房造型具有造价低,速度快,外观漂亮,色彩鲜艳,且维护费用低,抗震性强,剩余价值高等特点,因而得到广泛的应用,如各类工业厂房,公路(铁路)库,仓库,飞机库,集贸市场,体育场馆,航空港,商业建筑等.由于钢结构独特的建筑体系,使得此类建筑和普通砖混结构,框架结构建筑物的防雷工程设计和施工有较大的差异.笔者通过工程设计,现场验收的实际经验总结,对钢结构厂房防雷设计的相关问题作一些粗浅的探讨.体,更加坚固,易排水,防漏,保温,而且建筑外形更加统一,协调,美观.而夹芯板是将彩色涂层钢板面板及底板与保温芯材通过粘接剂(或发泡)复合而成的保温复合围护板材,按保温芯材的不同可分为硬质聚氨脂夹芯板,聚苯乙烯夹芯板,岩棉夹芯板.夹芯板一般为工厂预制.围护系统连接方式一般为咬合连接或者搭接连接.一般而言,墙体的做法先是砌1.2m高,厚0.3m(严寒地区厚度为0.37m)的砖墙或者加气混凝土砌块,其上才是夹芯板或者压型板.1钢结构厂房的建筑体系2钢结构厂房的防雷及接地钢结构厂房基础分为钢筋混凝土独立基础和钢筋混凝土条形基础,前者在地质情况较好的场地使用,后者则应用于地质情况较差的场地.施工时需预埋地脚螺栓,加垫片后和钢柱相连.钢结构厂房采用预制构件,不允许现场钻孔,焊接.主钢架(梁,柱)为焊接型钢或热轧型钢,以充分发挥高强度钢材的力学性能.次构件(檩条)为高强度的,经防腐处理的冷弯薄壁c型或z型钢,和主钢架采用螺栓连接.钢结构厂房的围护系统(墙体,屋顶)分为彩钢压型板和彩钢夹芯板,大多采用自攻螺栓和檩条(屋面檩条或沿墙檩条)连接.压型钢板是以彩色涂层钢板或镀锌钢板为基材,经辊压冷弯成型的建筑用围护板材,其保温及隔热层为离心超细玻璃丝棉卷毡.此种板材现场制作,有利于解决大范围内面板搭接易于出现的接缝不严的情况,现场复合使整个大面积的屋面成为一个整2.1接闪器防雷装置由接闪器,引下线和接地装置组成.接闪器位于防雷装置的顶部,其作用是利用其高出被保护物的突出地位把雷电引向自身,承接直击雷放电.除避雷针,避雷线,避雷网,避雷带可作为接闪器外,《建筑物防雷设计规范》(GB50057—94,2000版)第4.1.4条给出了金属屋面作为建筑物(第一类防雷建筑物除外)防雷接闪器的四个要求.用金属屋面作接闪器时,金属板之间的搭接长度不得小于100mm;金属板下方无易燃物品时,其厚度不应小于0.5m;金属板下方有易燃物品时,为了防止雷击穿孔,所用铁板,铜板,铝板厚度分别不得小于4mm,5mm,7mm;金属板不得有绝缘层.规范针对金属板下面有无易燃品的不同情况,对金属板的厚度做了不同的要求,明确规定作者简介:张静(1983~),女,大学本科,助理工程师.主要从事电气专业设计“金属板下面无易燃品时,其厚度不应小于0.5mill”.让我们看看四种保温芯材的物理特性.硬质聚氨脂属Bl级建筑材料,导热系数为0.016~0.025,为难燃体;聚苯乙烯属阻燃型材料,氧指数不小于30,导热系数为0.029,为阻燃自熄型;岩棉属于不燃烧材料,导热系数为0.044;玻璃丝棉属A级建筑材料,导热系数为0.038—0.042,为非燃烧体.另外,保温芯材所用粘胶剂也是阻燃型.所以,钢结构厂房的围护系统为非燃体,当利用金属板做接闪器时,厚度不应小于0.5mill即可.从结构专业角度出发,屋面板的厚度选择一般考虑三个因素:第一是风荷载;第二是雪荷载;第三是檩距.因此不同地域可能所选的屋面板厚度就不一样,电气设计人员需要和结构专业及时沟通,厚度满足规范要求时,再考核其他条件.若厚度不满足要求应该参考国家标准图集《压型钢板,夹芯板屋面及墙体建筑构造》(01J925—1)做避雷带,其中压型钢板屋面避雷带的细部做法参见48页,夹芯板屋面避雷带的细部做法参见66页.所以,电气设计人员引用标准做法时应注意.避雷带网格大小应该按规范的要求和各类建筑物的防雷类别严格对应,施工图纸应当按规范划分的标准准确标注.钢结构厂房的围护系统连接方式一般为咬合或者搭接.无论是压型钢板还是夹芯板,其外观都是瓦楞形的.在施工中,采用搭接时的搭接长度至少要达到一个波峰或波谷,超过100mm则完全满足规范的要求.另外,规范注释提到”薄的油漆保护层”不算是绝缘被覆层.因此,可以认为彩色涂层钢板无绝缘被覆层,而镀锌钢板则更是电的良好导体.所以,笔者以为《建筑物防雷设计规范》(GB50057—94,2000版)第4.1.4条的第四个要求也是满足的.综上所述,厚度达到0.5m/ll的钢结构厂房的屋面夹芯板(或压型钢板)可以作为接闪器.2.2引下线从钢结构厂房的建筑体系的介绍可以看出,只要主钢架,次构件,围护系统在施工中已经作了可靠的连接,形成了持久的电气通路,就可以按跨度将钢柱作为引下线.这一点,《建筑物防雷设计规范》(GB50057—94,2000版)第4.2.3条已经作了规定.当然,规范对各类防雷建筑物的引下线间距做了要求,不过在土建施工时,只要所有的钢柱和接闪器,接地装置做了可靠连接,那么它们都是引下线,实际效果超过了规范的标准.2.3接地装置在现行设计中,一般将基础钢筋作为自然接地体,用40mm×4mm的镀锌扁钢将其连通,并施行总等电位联结.这样进行处理,接地电阻很小,一般容易达到设计要求.在设计中应当注意,应在室外合适位置预留接地连接板,做法可以参考国家标准图集《接地装置安装》(03D501—4).这样,当接地电阻值达不到要求时,施工单位可以方便地连接人工接地体和测试接地电阻值,这一点应当在设计图纸中有所体现.在设计图纸中,不能泛泛而谈”利用建筑物基础钢筋做自然接地体”.钢结构厂房在基础施工时需预埋地脚螺栓,加垫片后才能和钢柱相连.须知:预埋的接地螺栓本身和基础钢筋是没有电气连接的!所以,土建施工时可用不小于10钢筋或圆钢将基础钢筋和接地螺栓可靠焊接,具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3)的l7 页.这样,从接闪器到引下线,再到接地装置,雷电流才具备完整的泄放通道.这样做还不够,还应该用短钢筋和基础钢筋可靠焊接,并引出基础外,供联结接地环网,方有利于降低自然接地体的接地电阻值和实施有效的等电位联结.这一点对于设置独立基础的钢结构建筑尤其重要,所以需要在设计图纸中交待清楚.如果忽视了钢结构厂房接地装置的特殊性,即基础钢筋和接地螺栓本身并没有电气连接,则整个建筑物就没有可靠的接地网.可采取用40×4的镀锌扁钢做等电位环网,镀锌扁钢过钢柱时应和柱底脚板下侧可靠焊接,这样,镀锌扁钢充当了接地极和接地线的双重角色.除等电位接地环网沿建筑物外围敷设一周外,在建筑物内还应该按跨度设置均压网格,不但降低跨步电压,保护人身安全,而且有利于工业厂房生产设备就地实施等电位联结,缩短等电位联结线的长度.313某钢结构厂房的防雷接地实际应用根据《建筑物防雷设计规范》(GB50057—94,2000版)本工程防雷等级为三类.建筑物的防雷装置应满足防直击雷,防雷电感应及雷电波的侵入,并设置总等电位联结.本工程建筑面积为78m×15m,车间每跨间距6m,利用建筑物金属屋面板作接闪器与钢柱可靠连接,引下线沿建筑物钢柱对称布置,每隔18m作为引下线,引下线上端与避雷带焊接,下端与接地极焊接,在建筑物四角的外墙引下线室外地面上0.5m处设测试卡子,利用建筑物基础钢筋做自然接地体,基础短柱钢筋至少有一根钢筋下部与基础底部钢筋网焊接,上部与锚栓焊接做为防雷接地使用,钢柱上端与金属支架通过螺栓或焊接,金属支架与屋面也可用螺栓或焊接, 凡突出屋面的所有金属构件,金属通风管,金属屋面,金属屋架等均与避雷带可靠焊接.如图1所示.本工程采用联合接地方式,保护接地,防雷接地,弱电设备工作接地等共用统一的接地极, 要求接地电阻不大于1欧姆,若实测不满足要求时,可在室外地面下1m处引出一根40mm×4mm热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1m.车间采用总等电位联结,应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV一1X25mmPC32,总等电位联结均采用等电位卡子,不允许在金属管道上焊接.接图1利用柱内钢筋作防雷接地体经现场测试,接地电阻满足《建筑物防雷设计规范》要求,效果不错,通过本工程的做法可为今后的施工图设计提供参考.’4结束语以上是对钢结构厂房防直击雷措施的总结:厚度达到0.5m/n的钢结构厂房的屋面夹芯板(或压型钢板)可以作为接闪器,利用钢柱做引下线,利用基础钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网.总之,钢结构厂房的防雷装置设计应以系统方法为指导,注重现代建筑物防雷的整体性,结构性,层次性和目的性原则,按防雷规程整体地做好各项防雷要素的配合,才能发挥良好的防雷作用.LightninggroundingsteelplantdesignZhangJingXueRuxia(ShandongSinomaEngineeringCo.,Ltd,Zibo255031)Abstract:Thearticleelaboratedthesteelstructureworkshopanti—radarearthdesign’Spracticalap pli—cation,gainssomeexperiences,insatisfiestheregulationsstandardunderthepremise,thesteelbarmakes theanti—radarearthdownleadusingthecolumn,makestheequipotentialearthintheworkshop,theeffecti sverygood,maysupplythepromotiontoapplythisaspectthetechnology.Keywords:steelstructure;buildinganti—radarearth;equipotentialjoint32。
