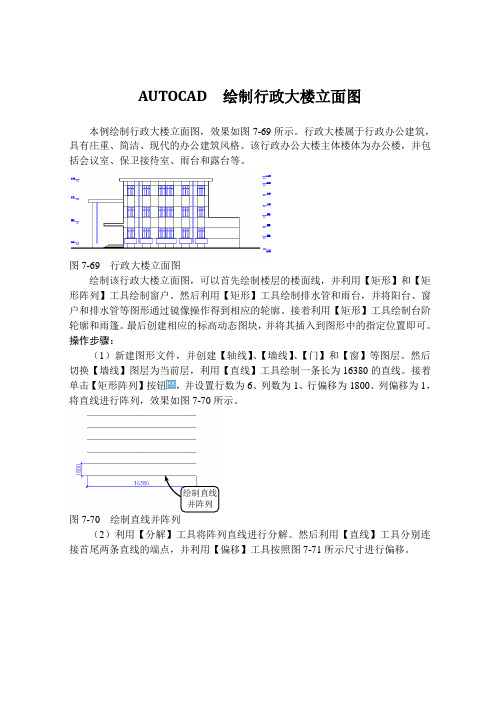

AUTOCAD 绘制行政大楼立面图本例绘制行政大楼立面图，效果如图7-69所示。
行政大楼属于行政办公建筑，具有庄重、简洁、现代的办公建筑风格。
该行政办公大楼主体楼体为办公楼，并包括会议室、保卫接待室、雨台和露台等。
图7-69 行政大楼立面图绘制该行政大楼立面图，可以首先绘制楼层的楼面线，并利用【矩形】和【矩形阵列】工具绘制窗户。
然后利用【矩形】工具绘制排水管和雨台，并将阳台、窗户和排水管等图形通过镜像操作得到相应的轮廓。
接着利用【矩形】工具绘制台阶轮廓和雨篷。
最后创建相应的标高动态图块，并将其插入到图形中的指定位置即可。
操作步骤：（1）新建图形文件，并创建【轴线】、【墙线】、【门】和【窗】等图层。
然后切换【墙线】图层为当前层，利用【直线】工具绘制一条长为16380的直线。
接着单击【矩形阵列】按钮，并设置行数为6、列数为1、行偏移为1800、列偏移为1，将直线进行阵列，效果如图7-70所示。
绘制直线并阵列图7-70 绘制直线并阵列（2）利用【分解】工具将阵列直线进行分解。
然后利用【直线】工具分别连接首尾两条直线的端点，并利用【偏移】工具按照图7-71所示尺寸进行偏移。
绘制直线偏移直线图7-71 绘制直线并偏移（3）利用【延伸】和【修剪】工具，按照如图7-72所示对所绘制的楼面线进行整理。
延伸效果修剪效果图7-72 延伸和修剪直线（4）利用【矩形阵列】工具，并设置行数为1、列数为10、行偏移为1、列偏移为1500，将偏移后的竖直直线进行阵列操作，效果如图7-73所示。
矩形阵列图7-73 阵列直线（5）利用【矩形】工具绘制尺寸为1300×1600的矩形。
然后将该矩形分解后，按照如图7-74所示的尺寸偏移线段，并利用【修剪】工具修剪图形，完成窗户的绘制。
修剪效果绘制矩形图7-74 绘制窗户（6）利用【移动】工具选取窗户为要移动的对象，并指定窗户左上角点为移动基点。
此时在命令行中输入FROM指令，指定如图7-75所示的交点为基点，并输入偏移坐标（@100，-100）确定目标点，进行移动操作。
