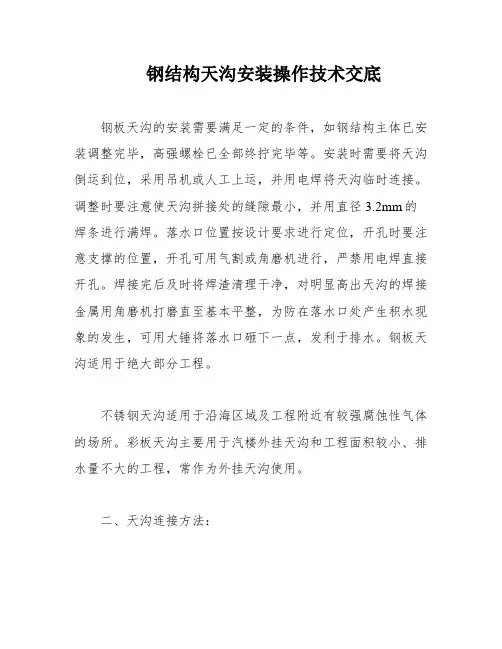

钢结构天沟安装操作技术交底
钢板天沟的安装需要满足一定的条件，如钢结构主体已安装调整完毕，高强螺栓已全部终拧完毕等。
安装时需要将天沟倒运到位，采用吊机或人工上运，并用电焊将天沟临时连接。
调整时要注意使天沟拼接处的缝隙最小，并用直径3.2mm的焊条进行满焊。
落水口位置按设计要求进行定位，开孔时要注意支撑的位置，开孔可用气割或角磨机进行，严禁用电焊直接开孔。
焊接完后及时将焊渣清理干净，对明显高出天沟的焊接金属用角磨机打磨直至基本平整，为防在落水口处产生积水现象的发生，可用大锤将落水口砸下一点，发利于排水。
钢板天沟适用于绝大部分工程。
不锈钢天沟适用于沿海区域及工程附近有较强腐蚀性气体的场所。
彩板天沟主要用于汽楼外挂天沟和工程面积较小、排水量不大的工程，常作为外挂天沟使用。
二、天沟连接方法：
安装钢板天沟需要满足一定的条件，如钢结构主体已安装调整完毕，高强螺栓已全部终拧完毕等。
安装时需要将天沟倒运到位，采用吊机或人工上运，并用电焊将天沟临时连接。
调整时要注意使天沟拼接处的缝隙最小，并用直径3.2mm的焊条进行满焊。
落水口位置按设计要求进行定位，开孔时要注意支撑的位置，开孔可用气割或角磨机进行，严禁用电焊直接开孔。
焊接完后及时将焊渣清理干净，对明显高出天沟的焊接金属用角磨机打磨直至基本平整，为防在落水口处产生积水现象的发生，可用大锤将落水口砸下一点，发利于排水。
钢板天沟适用于绝大部分工程。
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查，并办理交接手续。
CGZQSG-16
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
CGZQSG-16
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
天沟施工技术交底一、前期准备在施工之前，必须进行充分的前期准备工作，确保施工可以顺利进行。
前期准备包括如下几个步骤：1.确定施工地点：在进行天沟施工之前，必须先确定施工地点。
需要考虑到地形、土质、排水情况等因素，确保选址合理。
2.制定施工计划：在确定施工地点之后，需要制定详细的施工计划，包括施工工序、时间安排等。
3.准备材料和工具：在施工之前，必须准备好所需的材料和工具，确保施工能够顺利进行。
二、施工流程天沟施工的基本流程如下：1.清理施工区域：在施工之前，需要先清理施工区域，清除杂物和灰尘等，确保施工环境整洁。
2.打样和定位：在施工之前，需要进行地面打样和天沟定位。
确保天沟的位置、长度和宽度都符合设计要求。
3.开挖天沟：在打好样和定好位之后，可以开始开挖天沟了。
开挖时应遵循安全规范，确保挖掘深度和坡度符合设计要求。
4.砌墙：在挖好天沟之后，需要对天沟进行砌墙。
砌墙时应注意水平度和垂直度，确保砌墙质量符合要求。
5.混凝土浇筑：在砌好墙之后，可以进行混凝土浇筑了。
浇筑混凝土时应注意施工工艺和施工环境，确保混凝土质量达到设计要求。
6.完工验收：在混凝土浇筑完成之后，需要进行完工验收。
验收时应检查天沟的长度、宽度、深度、坡度等是否符合设计要求，并对砌墙质量和混凝土质量进行检查。
三、安全注意事项在进行天沟施工时，必须注意安全问题。
以下是一些安全注意事项：1.施工现场必须有专人负责，负责指挥施工人员安排工作，确保施工安全。
2.施工人员必须佩戴安全防护用品，包括安全帽、安全鞋、口罩等。
3.施工现场必须设置防护措施，防止施工人员从高处坠落等意外事件。
4.在挖掘天沟时，必须注意防止坍塌和滑坡等地质灾害事件的发生。
5.在混凝土浇筑时，必须注意防止混凝土泄露和坍塌等意外事件的发生。
四、施工质量控制天沟施工质量的控制，可以通过以下方法来实现：1.严格按照设计要求进行施工，确保天沟的长度、宽度、深度和坡度等符合设计要求。
钢筋混凝土排水沟技术交底4篇第1篇现浇钢筋混凝土排水沟施工技术交底第2篇现浇钢筋混凝土排水沟技术交底第3篇现浇钢筋混凝土排水沟-技术交底第4篇现浇钢筋混凝土排水沟施工-技术交底【第1篇】现浇钢筋混凝土排水沟施工技术交底一、施工预备一）、技术预备1、仔细审核施工图纸及设计说明，并办理图纸会审记录。
2、仔细编制施工组织设计（方案）3、施工前应根据图纸标明的现况位置在施工。
4、水沟施工前，必需验槽，经签认合格后方可进行下道工序施工。
市政基础议施工程杖术亥底记录5、依据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对掌握桩进行加密和爱护。
6、对原材料和半成品进行检验、试验。
二）、材料要求1、水泥：水泥宜采纳一般硅酸盐水泥。
水泥应具有出厂合格证和检验报告单，进场后应取样复试合格，其质量符合国家现行标准的规定和设计要求。
2、钢筋(1)钢筋出厂时应有产品合格证和检验报告单，钢筋的品种、级别、规格，应符合设计要求。
钢筋进场时应抽取试件做力学性能检验，其质量必需符合国家现行标准《钢筋混凝土用热轧带肋钢筋》（gb 1499)等的规定。
(2)钢筋不得有严峻的锈蚀、麻坑、劈裂、夹砂、夹层等缺陷。
(3)钢筋应按类型、直径、钢号、批号等条件分别堆放，并应避开油污、锈蚀。
(4)当发觉钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。
3、砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。
4、石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。
其含泥量不得大于1％，吸水率不应大于1.5%。
5、混凝土拌合用水：宜采纳饮用水。
当采纳其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》（jgj 63）的规定。
三）、机具设备1、机械：混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋弯曲机、电锯、电刨、电焊机等。
一、交底目的为确保钢结构天沟施工过程中的安全，防止事故发生，特进行安全技术交底。
二、工程概况1. 工程名称：_________________________2. 工程地点：_________________________3. 施工单位：_________________________4. 施工负责人：_________________________三、安全技术交底内容1. 施工人员安全要求（1）施工人员必须持证上岗，熟悉本工种的安全操作规程及作业技能。
（2）进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品。
（3）高空作业人员必须经过体检，确保身体健康，符合高空作业要求。
（4）严禁酒后作业，禁止穿拖鞋或塑料底鞋进行高空作业。
2. 施工机械与设备安全要求（1）施工机械、设备在使用前必须进行例行检查，确保其完好无损。
（2）操作人员必须熟悉机械设备的性能及安全操作规程。
（3）禁止使用未经检验或存在安全隐患的机械设备。
3. 钢结构天沟施工安全要求（1）钢结构天沟施工前，应先进行施工方案编制，明确施工工艺、安全措施及质量控制要点。
（2）施工过程中，应严格按照施工方案进行操作，确保施工质量。
（3）天沟安装过程中，应确保连接牢固，防止脱落。
（4）施工过程中，应定期检查天沟的焊接质量，发现问题及时处理。
4. 高空作业安全要求（1）登高作业人员必须佩戴合格的安全带，并正确使用。
（2）登高作业时，应使用安全绳，防止坠落。
（3）施工平台应牢固可靠，防止滑动或倾斜。
（4）高空作业区域应设置警戒线，并配备专人监护。
5. 电气安全要求（1）电气焊作业必须持有操作证、用火证，并清理周围易燃易爆物品。
（2）氧气、乙炔两瓶间距应符合规范，焊机双线应到位。
（3）配备合格有效的消防器材，设专人看火。
（4）非专业电工禁止操作焊机。
6. 其他安全要求（1）施工现场应保持整洁，防止杂物坠落。
（2）施工现场禁止吸烟、追逐打闹。
天沟技术交底咱今天就好好唠唠天沟技术交底这回事儿！先来说说啥是天沟，简单来讲，天沟就是建筑物屋面两胯间的下凹部分，用来排水的。
想象一下，下雨天，要是没有天沟把雨水引走，那房子不得被水淹啦！我记得有一次去一个正在施工的工地，当时正好赶上下大雨。
我就看到那房子上没有弄好天沟，雨水直接顺着屋顶往下淌，把墙都给冲得一塌糊涂。
那场面，真是惨不忍睹！从那时候起，我就深刻意识到天沟技术交底的重要性。
咱们来详细说说这天沟施工的准备工作。
首先，材料得选好，像什么钢材、水泥、防水卷材，都得是质量过硬的，可不能为了省几个钱，买那些不靠谱的东西。
然后呢，工具也得齐全，电焊机、切割机、水准仪，一个都不能少。
在施工过程中，测量放线这一步可不能马虎。
得拿着水准仪，仔仔细细地量好尺寸，确定天沟的位置和坡度。
要是这一步出错了，后面的活儿可就都白干啦。
接下来就是安装天沟的支架和模板。
支架要牢固，模板要平整，不然浇筑混凝土的时候，可容易出问题。
我就见过一个工地，因为支架没搭好，混凝土一浇上去，整个模板都塌了，那叫一个糟心！钢筋的绑扎也有讲究，钢筋的间距、规格都得符合设计要求。
可别东一根西一根地乱绑，不然天沟的强度可就没法保证啦。
混凝土浇筑的时候，得振捣密实，不能有蜂窝麻面。
要是有了这些问题，天沟的防水性能就会大打折扣，以后漏雨可就麻烦了。
等混凝土凝固了，拆模之后，就得开始做防水处理。
这就像给天沟穿上一层雨衣，得涂得均匀，不能有漏涂的地方。
最后，在天沟施工完成后，一定要进行检查验收。
看看尺寸对不对，坡度合不合适，防水效果好不好。
要是有问题，得及时整改，可不能等到房子盖好了才发现天沟不行，那时候就太晚啦。
总之，天沟技术交底可不是一件小事，每个环节都得认真对待，这样才能保证天沟的质量，让房子在下雨天也能安然无恙。
希望我今天说的这些能对大家有所帮助，咱们在施工的时候都能把天沟做得漂漂亮亮的！。
技术交底表工程名称xx隧道里程线别遵小线交底人日期分项工程出口天沟复核人日期接受人日期技术交底内容：一、结构尺寸天沟设置在边仰坡开挖轮廓线外6m处。
详细尺寸见下图：二、施工工艺流程测量放出天沟轮廓线→天沟开挖、基地清理→挂线→砌石→砂浆勾缝、抹面→质量验收三、施工材料天沟所用材料为M15水泥砂浆砌片石。
水泥砂浆配合比,每立方砂浆用32.5MPa水泥0.33t，中砂1.015m³，水0.29m³。
片石需质地坚硬,不易风化,无裂缝,片石表面不得有水锈，强度不小于MU30，片石表面的污渍必须予以清除。
片石形状不受限制，但其中部厚度不得小于15cm。
用作镶面的片石表面得平整、尺寸较大，边缘厚度不得小于15cm。
四、施工要求1、天沟基础开挖、清理。
天沟开挖须符合截面尺寸，开挖后基底务必清理干净，确保基底无松土、淤泥、杂质。
2、浆砌片石施工天沟浆砌片石采用M15水泥砂浆砌筑，砌筑过程必须严格执行以下要求：a、在片石砌筑前，必须盘角、挂线，保证浆砌片石接缝规范，避免假缝，通缝的出现、砌筑坡度规范。
b、砌体采用挤浆法分层、分段砌筑：按每15米分段，片石砌缝应互相错开，砌缝砂浆应饱满。
严禁通缝、叠砌、贴砌和浮塞。
c、选用较大的石块作为砌筑面石，片石的砌筑应符合下列规定：石料间的砌缝应互相交错，咬搭，砂浆密实，石料不得无砂浆直接砌筑，也不得先干填石料，而后铺灌砂浆；较宽的砌缝可用小石块挤填，挤浆时可用小锤调打石料，将砌缝挤紧，不得以留有孔隙。
d、浆砌片石的砌缝，应符合下列规定：砌块砌缝的宽度不超过4cm，砌体表面与三块相邻石相切的内切圆直径，不大于7cm，两层间的错缝不小于8cm。
3、砂浆勾缝、抹面a、边墙砌缝在勾缝前，应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆，然后以清水冲洗其表面。
b、天沟边墙顶面和水沟底面采用M15砂浆抹面，抹面厚度不小于2cm。
c、天沟边墙顶面以及水沟底面必须及时浇水，保持表面湿润，常温下养护期不得少于7天；砂浆未达到设计强度前，不得受到碰撞震动，以免妨碍砂浆凝结。
