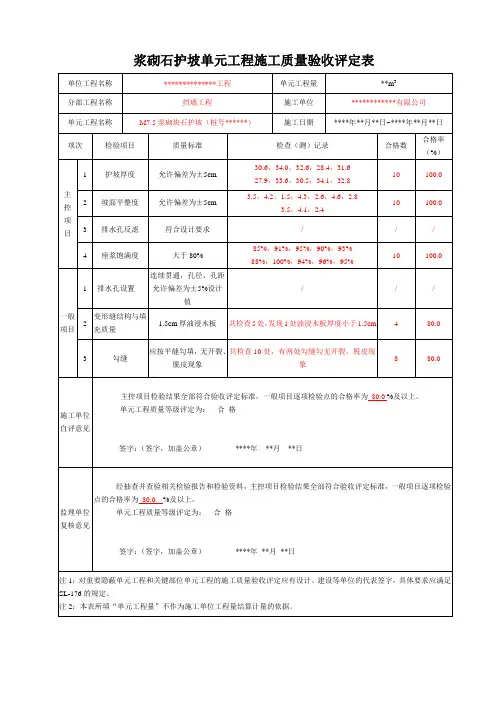

表4.12浆砌石护坡单元工程施工质量验收评定表

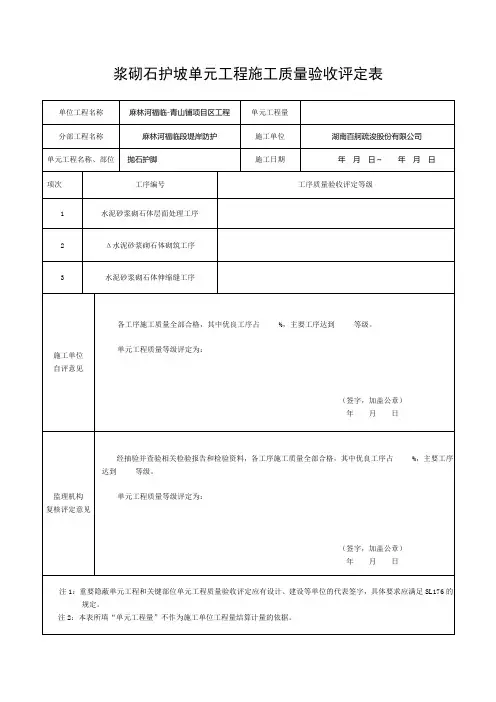

浆砌石护坡单元工程施工质量验收评定表
水泥砂浆砌石体层面处理工序施工质量验收评定表
水泥砂浆砌石体砌筑工序施工质量验收评定表
水泥砂浆砌石体砌筑工序施工质量验收评定表（续）
水泥砂浆砌石体伸缩缝工序施工质量验收评定表
表7.3.4-2 水泥砂浆砌体表面砌缝宽度控制标准
表7.3.4-3 浆砌石坝体外轮廓尺寸偏差控制标准
表7.3.4-4 浆砌石墩、墙砌体位置、尺寸偏差控制标准
表7.3.4-5 浆砌石溢洪道溢流面砌筑结构尺寸偏差控制标准
项次
类别
项目允许偏差（mm）检验方法及数量
1 砌缝类别平缝宽
15mm
±2
测量。

每100m²抽查1处，每处10m²，
每个单元不少于3处
竖缝宽
15~20mm
±2
2 平面控制
堰顶±10
经纬仪、水准仪测量，每100m²抽查20
个点
轮廓线±20
3 竖向控制
堰顶±10
其他位置±20
4 表面平整度20 2m靠尺检查，每100m²抽查20个点。

水利水电工程施工质量验收评定表及填表说明二〇一三年十月编写说明为进一步加强水利水电工程施工质量管理，统一工程施工质量验收评定标准，规范工程验收评定工作，水利部于2012年9月以[2012]第57号公告发布了《水利水电工程单元工程施工质量验收评定标准》(SL631～637—2012)（以下简称《新标准》），包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程、水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程，自2012年12月开始实施。

新标准替代原《水利水电基本建设工程单元工程质量等级评定标准（试行）》(SDJ249.1～6—88)和《水利水电基本建设工程单元工程质量等级评定标准（七）——碾压式土石坝和浆砌石坝》(SL 38—92)、《堤防工程施工质量评定与验收规程（试行）》(SL 239—1999)。

为帮助我省广大工程技术人员学习领会和准确执行《新标准》，规范填写工程内业施工质量评定表，依据《新标准》，在借鉴其它省施工质量验收评定表的基础上，我们编制了电子版的《水利水电工程施工质量评定表及填表说明》，并刻录成光盘以方便大家在水利工程质量管理工作中使用。

全部表格共分三部分，总计463个表。

第一部分为工程项目、单位、分部工程质量评定表，共计17个表（电子版文件为表0），包含单位工程质量等级核定前需填写的8个附表。

第二部分为单元（工序）质量评定表，计435个表（电子版文件为表1～7）。

其中：表1.土石方工程50个表（电子版文件为表1），表2.混凝土工程60个表（电子版文件为表2），表3.地基处理与基础工程52个表（电子版文件为表3），表4.堤防工程58个表（电子版文件为表4），表5.水工金属结构安装工程50个表（电子版文件为表5），表6.水轮发电机组安装工程121个表（电子版文件为表6），表7.水力机械辅助设备系统安装工程44个表（电子版文件为表7），并逐个编写了填表说明。

水利水电工程单元工程施工质量验收评定标准--堤防工程（SL634-2012）----------------------------------------------------------------单元工程施工质量验收评定表格（4）清远市水利水电工程监理有限公司2013年6月目录表4.1 堤基清理单元工程施工质量验收评定表 (1)表4.1－1 基面清理工序施工质量验收评定表 (2)表4.1－2 基面平整压实工序施工质量验收评定表 (3)表4.2 土料碾压筑堤单元工程施工质量验收评定表 (4)表4.2－1 土料摊铺工序施工质量验收评定表 (5)表4.2－2 土料碾压工序施工质量验收评定表 (6)表4.3 土料吹填筑堤单元工程施工质量验收评定表 (7)表4.3－1 围堰修筑工序施工质量验收评定表 (8)表4.3－2 土料吹填工序施工质量验收评定表 (9)表4.4 堤身与建筑物结合部填筑单元工程施工质量验收评定表 (10)表4.4－1 建筑物表面涂浆工序施工质量验收评定表 (11)表4.4－2 结合部填筑工序施工质量验收评定表 (12)表4.5 防冲体护脚单元工程施工质量验收评定表 (13)表4.5－1 防冲体制备工序施工质量验收评定表 (14)表4.5－2 防冲体抛投工序施工质量验收评定表 (15)表4.6 沉排护脚单元工程施工质量验收评定表 (16)表4.6－1 沉排锚定工序施工质量验收评定表 (17)表4.6－2 （旱地或冰上铺设铰链混凝土块）沉排铺设工序施工质量验收评定表 (18)表4.6－2 （水下铰链混凝土块）沉排铺设工序施工质量验收评定表 (19)表4.6－2 （旱地或冰上土工织物软体）沉排铺设工序施工质量验收评定表 (20)表4.6－2 （水下土工织物软体）沉排铺设工序施工质量验收评定表 (21)表4.7 护坡工程砂（石）垫层单元工程施工质量验收评定表 (22)表4.8 护坡工程土工织物铺设单元工程施工质量验收评定表 (23)表4.9 护坡工程毛石排护坡单元工程施工质量验收评定表 (24)表4.10 护坡工程石笼护坡单元工程施工质量验收评定表 (25)表4.11 护坡工程干砌石护坡单元工程施工质量验收评定表 (26)表4.12 护坡工程浆砌石护坡单元工程施工质量验收评定表 (27)表4.13 护坡工程混凝土预制块护坡单元工程施工质量验收评定表 (28)表4.14 护坡工程现浇混凝土护坡单元工程施工质量验收评定表 (29)表4.15 护坡工程模袋混凝土护坡单元工程施工质量验收评定表 (30)表4.16 护坡工程灌砌石护坡单元工程施工质量验收评定表 (31)表4.17 护坡工程植草皮护坡单元工程施工质量验收评定表 (32)表4.18 护坡工程防浪护堤林单元工程施工质量验收评定表 (33)表4.19 河道疏浚单元工程施工质量验收评定表 (34)水利水电工程表4.1 堤基清理单元工程施工质量验收评定表水利水电工程表4.1－1 基面清理工序施工质量验收评定表表4.1－2 基面平整压实工序施工质量验收评定表表4.2 土料碾压筑堤单元工程施工质量验收评定表水利水电工程表4.2－1 土料摊铺工序施工质量验收评定表表4.2－2 土料碾压工序施工质量验收评定表表4.3 土料吹填筑堤单元工程施工质量验收评定表表4.3－1 围堰修筑工序施工质量验收评定表表4.3－2 土料吹填工序施工质量验收评定表表4.4 堤身与建筑物结合部填筑单元工程施工质量验收评定表表4.4－1 建筑物表面涂浆工序施工质量验收评定表表4.4－2 结合部填筑工序施工质量验收评定表表4.5 防冲体护脚单元工程施工质量验收评定表表4.5－1 防冲体制备工序施工质量验收评定表表4.5－2 防冲体抛投工序施工质量验收评定表表4.6 沉排护脚单元工程施工质量验收评定表表4.6－1 沉排锚定工序施工质量验收评定表水利水电工程表4.6－2 （旱地或冰上铺设铰链混凝土块）沉排铺设工序施工质量验收评定表表4.6－2 （水下铰链混凝土块）沉排铺设工序施工质量验收评定表表4.6－2 （旱地或冰上土工织物软体）沉排铺设工序施工质量验收评定表表4.6－2 （水下土工织物软体）沉排铺设工序施工质量验收评定表表4.7 护坡工程砂（石）垫层单元工程施工质量验收评定表表4.8 护坡工程土工织物铺设单元工程施工质量验收评定表表4.9 护坡工程毛石排护坡单元工程施工质量验收评定表表4.10 护坡工程石笼护坡单元工程施工质量验收评定表表4.11 护坡工程干砌石护坡单元工程施工质量验收评定表表4.12 护坡工程浆砌石护坡单元工程施工质量验收评定表表4.13 护坡工程混凝土预制块护坡单元工程施工质量验收评定表表4.14 护坡工程现浇混凝土护坡单元工程施工质量验收评定表表4.15 护坡工程模袋混凝土护坡单元工程施工质量验收评定表表4.16 护坡工程灌砌石护坡单元工程施工质量验收评定表表4.17 护坡工程植草皮护坡单元工程施工质量验收评定表表4.18 护坡工程防浪护堤林单元工程施工质量验收评定表表4.19 河道疏浚单元工程施工质量验收评定表。

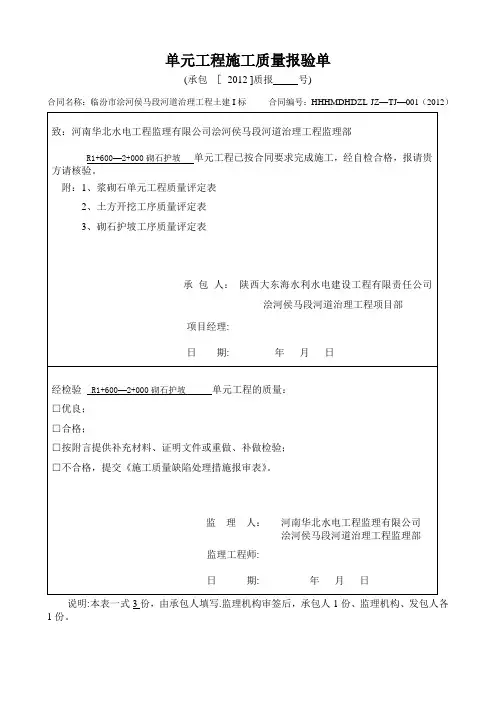

单元工程施工质量报验单(承包［2012 ]质报号)合同名称：临汾市浍河侯马段河道治理工程土建I标合同编号：HHHMDHDZL-JZ—TJ—001（2012）说明:本表一式3份，由承包人填写.监理机构审签后，承包人1份、监理机构、发包人各1份。

工序质量报验单（承包[2012］工报号）合同名称：临汾市浍河侯马段河道治理工程土建I标合同编号：HHHMDHDZL—JZ-TJ-001(2012）说明：本表一式份，由承包人填写，监理机构审签后,监理机构1份，返承包人2份。

水利水电工程浆砌石单元工程质量评定表说明：1、合格标准:工序质量全部合格.2、优良标准：工序质量全部合格，优良工序达50％及其以上，且主要工序全部优良。

水利水电工程水利水电工程基础开挖工序质量自检表临汾市浍河侯马段河道治理工程土建I标基础开挖施工放样记录表一般隐蔽单元工程质量等级签证表在“□"内打“√”，如有其他资料应在括号内注明资料的名称.临汾市浍河侯马段河道治理工程土建I标基础开挖验收检查测量成果表地质编录注：重要隐蔽工程单元工程验收时，设计单位应同时派地质工程师参加。

备查资料清单中涉及到的项目应在“□”内打“√”，如有其他资料应在括号内注明资料的名称。

水利水电工程表7。

16 水泥砂浆浆砌石体单元工程质量评定表水利水电工程表7。

16-1 水泥砂浆砌石体浆砌石体层面处理工序质量评定表水利水电工程表7。

16—2 水泥砂浆砌石体砌筑工序质量评定表表7.16-1 水泥砂浆砌石体浆砌石体层面处理工序自检表堤防工程表堤10 浆砌石护坡工程质量评定表堤防工程表堤10 浆砌石护坡工程质量自检表。

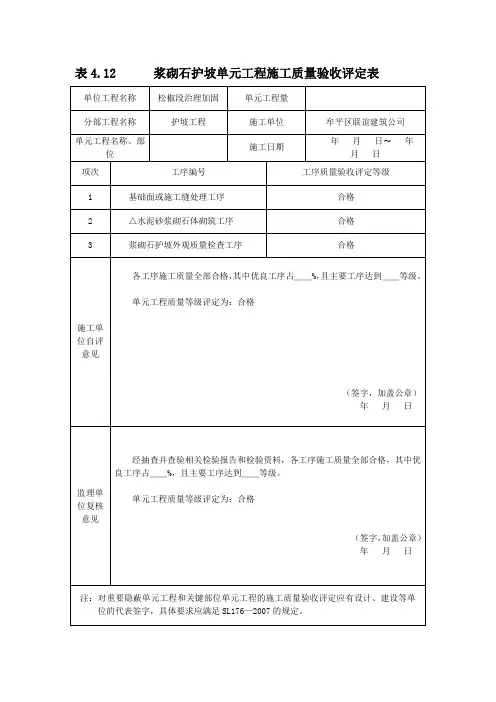

表4.12 浆砌石护坡单元工程施工质量验收评定表表4.12.1基础面处理工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表4.12相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录；工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。

3）各项报验资料应符合SL634—2012的要求。

5.基础面处理工序是在表1.1或表1.2～表1.5评定基础上进行的。

表4.12.1 基础面处理工序施工质量验收评定表表4.12.2水泥砂浆砌石体砌筑工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表4.12相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

（1）施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

（2）监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

（1）合格标准。

1）主控项目，检验结果应全部符合SL634—2012的要求。

2）一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3）各项报验资料应符合SL634—2012的要求。

（2）优良标准。

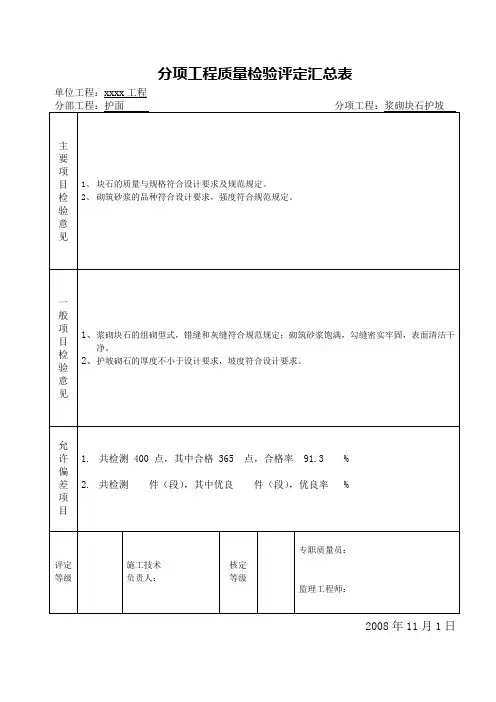

分项工程质量检验评定汇总表单位工程：xxxx工程2008年11月1日隐蔽/分项工程报验单表A.0.1—7 监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

（护坡砌石）质量检验评定表单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K1+333.07～K1+533段数量：2008年7月23日隐蔽/分项工程报验单表A.0.1—7 监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

（护坡砌石）质量检验评定表单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K1+533～K1+733段数量：2008年7月25日隐蔽/分项工程报验单表A.0.1—7 监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

（护坡砌石）质量检验评定表单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K1+733～K1+933段数量：2008年7月27日隐蔽/分项工程报验单表A.0.1—7 监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

（护坡砌石）质量检验评定表单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K1+933～K2+133段数量：2008年7月29日隐蔽/分项工程报验单表A.0.1—7 监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K2+133～K2+333段数量：2008年8月4日监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K2+333～K2+533段数量：2008年8月10日监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。

单位工程：xxxx工程分部工程：护面分项工程：护坡砌石部位：K2+533～K2+733段数量：2008年8月13日监A-07本表由承包人填报，一式三份，经监理审批后，业主、监理、承包人各一份。
