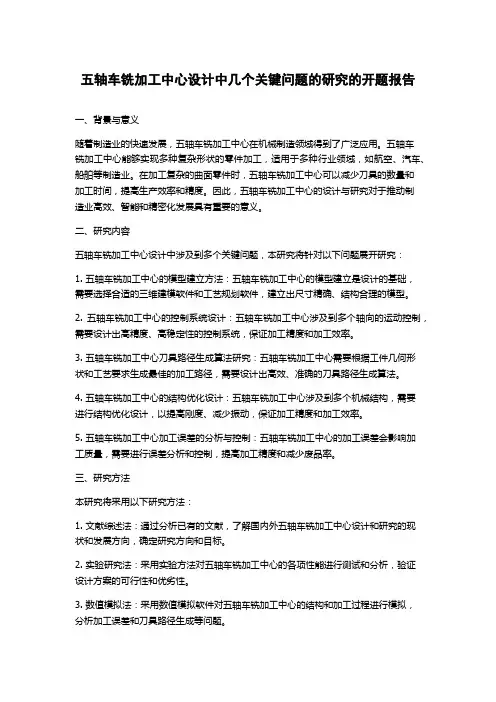

五轴车铣加工中心设计中几个关键问题的研究的开题报告一、背景与意义随着制造业的快速发展，五轴车铣加工中心在机械制造领域得到了广泛应用。
五轴车铣加工中心能够实现多种复杂形状的零件加工，适用于多种行业领域，如航空、汽车、船舶等制造业。
在加工复杂的曲面零件时，五轴车铣加工中心可以减少刀具的数量和加工时间，提高生产效率和精度。
因此，五轴车铣加工中心的设计与研究对于推动制造业高效、智能和精密化发展具有重要的意义。
二、研究内容五轴车铣加工中心设计中涉及到多个关键问题，本研究将针对以下问题展开研究：1. 五轴车铣加工中心的模型建立方法：五轴车铣加工中心的模型建立是设计的基础，需要选择合适的三维建模软件和工艺规划软件，建立出尺寸精确、结构合理的模型。
2. 五轴车铣加工中心的控制系统设计：五轴车铣加工中心涉及到多个轴向的运动控制，需要设计出高精度、高稳定性的控制系统，保证加工精度和加工效率。
3. 五轴车铣加工中心刀具路径生成算法研究：五轴车铣加工中心需要根据工件几何形状和工艺要求生成最佳的加工路径，需要设计出高效、准确的刀具路径生成算法。
4. 五轴车铣加工中心的结构优化设计：五轴车铣加工中心涉及到多个机械结构，需要进行结构优化设计，以提高刚度、减少振动，保证加工精度和加工效率。
5. 五轴车铣加工中心加工误差的分析与控制：五轴车铣加工中心的加工误差会影响加工质量，需要进行误差分析和控制，提高加工精度和减少废品率。
三、研究方法本研究将采用以下研究方法：1. 文献综述法：通过分析已有的文献，了解国内外五轴车铣加工中心设计和研究的现状和发展方向，确定研究方向和目标。
2. 实验研究法：采用实验方法对五轴车铣加工中心的各项性能进行测试和分析，验证设计方案的可行性和优劣性。
3. 数值模拟法：采用数值模拟软件对五轴车铣加工中心的结构和加工过程进行模拟，分析加工误差和刀具路径生成等问题。
四、预期成果通过本研究，预期达到以下成果：1. 提出一种有效的五轴车铣加工中心设计方法，包括模型建立、控制系统设计、刀具路径生成算法、结构优化设计和误差分析与控制等方面。

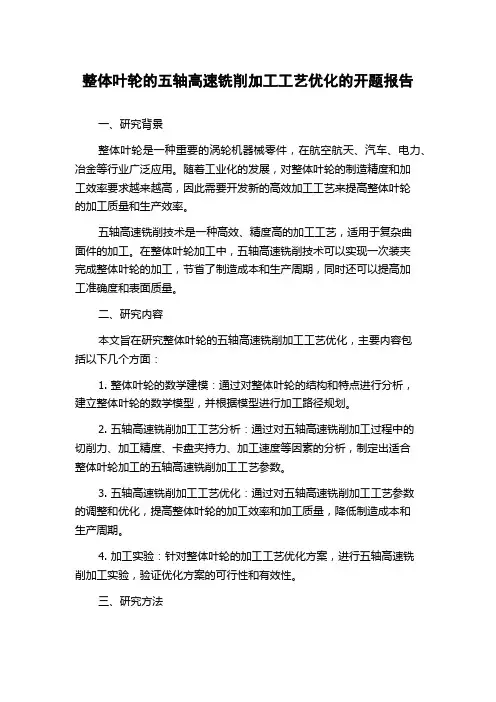

整体叶轮的五轴高速铣削加工工艺优化的开题报告一、研究背景整体叶轮是一种重要的涡轮机器械零件，在航空航天、汽车、电力、冶金等行业广泛应用。
随着工业化的发展，对整体叶轮的制造精度和加工效率要求越来越高，因此需要开发新的高效加工工艺来提高整体叶轮的加工质量和生产效率。
五轴高速铣削技术是一种高效、精度高的加工工艺，适用于复杂曲面件的加工。
在整体叶轮加工中，五轴高速铣削技术可以实现一次装夹完成整体叶轮的加工，节省了制造成本和生产周期，同时还可以提高加工准确度和表面质量。
二、研究内容本文旨在研究整体叶轮的五轴高速铣削加工工艺优化，主要内容包括以下几个方面：1. 整体叶轮的数学建模：通过对整体叶轮的结构和特点进行分析，建立整体叶轮的数学模型，并根据模型进行加工路径规划。
2. 五轴高速铣削加工工艺分析：通过对五轴高速铣削加工过程中的切削力、加工精度、卡盘夹持力、加工速度等因素的分析，制定出适合整体叶轮加工的五轴高速铣削加工工艺参数。
3. 五轴高速铣削加工工艺优化：通过对五轴高速铣削加工工艺参数的调整和优化，提高整体叶轮的加工效率和加工质量，降低制造成本和生产周期。
4. 加工实验：针对整体叶轮的加工工艺优化方案，进行五轴高速铣削加工实验，验证优化方案的可行性和有效性。
三、研究方法本研究采用实验研究与理论分析相结合的方法，通过对整体叶轮加工过程中的切削力、加工精度、卡盘夹持力、加工速度等因素的实验测试和理论模拟，制定出适合整体叶轮加工的五轴高速铣削加工工艺参数，并对参数进行调整和优化。
同时，对优化方案进行加工实验验证，以验证优化方案的可行性和有效性。
四、研究意义本研究的目的是为了提高整体叶轮的加工质量和生产效率，降低制造成本和生产周期。
具体的意义包括：1. 推动五轴高速铣削技术在整体叶轮加工领域的应用，提高企业的竞争力和市场占有率。
2. 提高整体叶轮的加工准确度和表面质量，提高产品的品质和使用寿命。
3. 降低整体叶轮的制造成本和生产周期，提高生产效率和企业经济效益。

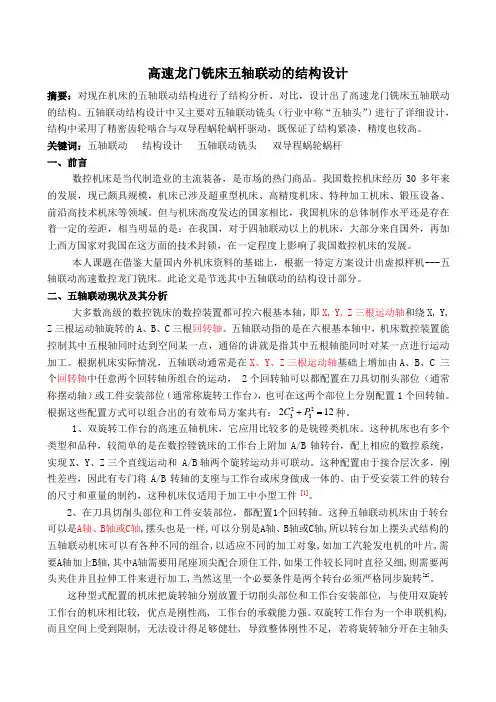

高速龙门铣床五轴联动的结构设计摘要：对现在机床的五轴联动结构进行了结构分析、对比，设计出了高速龙门铣床五轴联动的结构。
五轴联动结构设计中又主要对五轴联动铣头（行业中称“五轴头”）进行了详细设计，结构中采用了精密齿轮啮合与双导程蜗轮蜗杆驱动，既保证了结构紧凑，精度也较高。
关键词：五轴联动 结构设计 五轴联动铣头 双导程蜗轮蜗杆一、前言数控机床是当代制造业的主流装备，是市场的热门商品。
我国数控机床经历30多年来的发展，现已颇具规模，机床已涉及超重型机床、高精度机床、特种加工机床、锻压设备、前沿高技术机床等领域。
但与机床高度发达的国家相比，我国机床的总体制作水平还是存在着一定的差距，相当明显的是：在我国，对于四轴联动以上的机床，大部分来自国外，再加上西方国家对我国在这方面的技术封锁，在一定程度上影响了我国数控机床的发展。
本人课题在借鉴大量国内外机床资料的基础上，根据一特定方案设计出虚拟样机---五轴联动高速数控龙门铣床。
此论文是节选其中五轴联动的结构设计部分。
二、五轴联动现状及其分析大多数高级的数控铣床的数控装置都可控六根基本轴，即X, Y, Z 三根运动轴和绕X, Y, Z 三根运动轴旋转的A 、B 、C 三根回转轴。
五轴联动指的是在六根基本轴中，机床数控装置能控制其中五根轴同时达到空间某一点，通俗的讲就是指其中五根轴能同时对某一点进行运动加工。
根据机床实际情况，五轴联动通常是在X 、Y 、Z 三根运动轴基础上增加由A 、B 、C 三个回转轴中任意两个回转轴所组合的运动， 2个回转轴可以都配置在刀具切削头部位（通常称摆动轴）或工件安装部位（通常称旋转工作台），也可在这两个部位上分别配置1个回转轴。
根据这些配置方式可以组合出的有效布局方案共有：2233212C P +=种。
1、双旋转工作台的高速五轴机床，它应用比较多的是铣镗类机床。
这种机床也有多个类型和品种，较简单的是在数控镗铣床的工作台上附加A/B 轴转台，配上相应的数控系统，实现X 、Y 、Z 三个直线运动和 A/B 轴两个旋转运动并可联动。

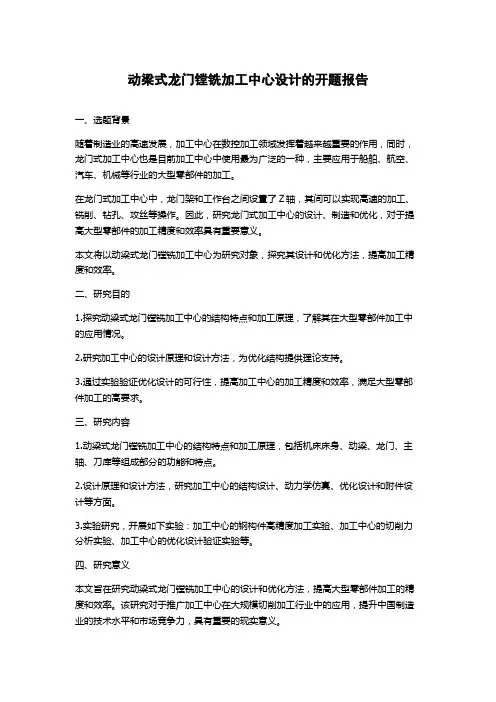

动梁式龙门镗铣加工中心设计的开题报告一、选题背景随着制造业的高速发展，加工中心在数控加工领域发挥着越来越重要的作用，同时，龙门式加工中心也是目前加工中心中使用最为广泛的一种，主要应用于船舶、航空、汽车、机械等行业的大型零部件的加工。
在龙门式加工中心中，龙门架和工作台之间设置了Z轴，其间可以实现高速的加工、铣削、钻孔、攻丝等操作。
因此，研究龙门式加工中心的设计、制造和优化，对于提高大型零部件的加工精度和效率具有重要意义。
本文将以动梁式龙门镗铣加工中心为研究对象，探究其设计和优化方法，提高加工精度和效率。
二、研究目的1.探究动梁式龙门镗铣加工中心的结构特点和加工原理，了解其在大型零部件加工中的应用情况。
2.研究加工中心的设计原理和设计方法，为优化结构提供理论支持。
3.通过实验验证优化设计的可行性，提高加工中心的加工精度和效率，满足大型零部件加工的高要求。
三、研究内容1.动梁式龙门镗铣加工中心的结构特点和加工原理，包括机床床身、动梁、龙门、主轴、刀库等组成部分的功能和特点。
2.设计原理和设计方法，研究加工中心的结构设计、动力学仿真、优化设计和附件设计等方面。
3.实验研究，开展如下实验：加工中心的钢构件高精度加工实验、加工中心的切削力分析实验、加工中心的优化设计验证实验等。
四、研究意义本文旨在研究动梁式龙门镗铣加工中心的设计和优化方法，提高大型零部件加工的精度和效率。
该研究对于推广加工中心在大规模切削加工行业中的应用，提升中国制造业的技术水平和市场竞争力，具有重要的现实意义。
五、研究方法1.文献阅读法：查阅学术论文、行业标准和相关的机械加工书籍，了解龙门式加工中心的结构和原理，分析和比较实验数据和实验结果，形成理论和实践的结合。
2.仿真分析法：使用机械动力学仿真软件对加工中心的结构和动力学性能进行仿真分析，评估优化方案的可行性和效果。
3.实验验证法：设计和开展相关的实验项目，通过检测和分析数据，验证优化设计方案的可行性和效果。

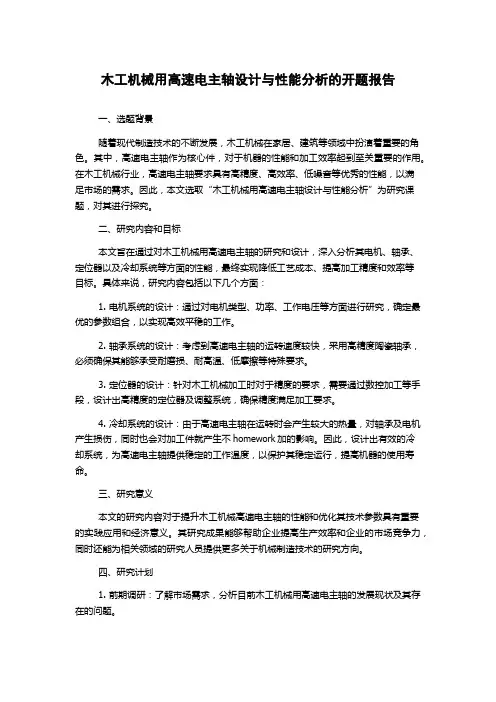

木工机械用高速电主轴设计与性能分析的开题报告一、选题背景随着现代制造技术的不断发展，木工机械在家居、建筑等领域中扮演着重要的角色。
其中，高速电主轴作为核心件，对于机器的性能和加工效率起到至关重要的作用。
在木工机械行业，高速电主轴要求具有高精度、高效率、低噪音等优秀的性能，以满足市场的需求。
因此，本文选取“木工机械用高速电主轴设计与性能分析”为研究课题，对其进行探究。
二、研究内容和目标本文旨在通过对木工机械用高速电主轴的研究和设计，深入分析其电机、轴承、定位器以及冷却系统等方面的性能，最终实现降低工艺成本、提高加工精度和效率等目标。
具体来说，研究内容包括以下几个方面：1. 电机系统的设计：通过对电机类型、功率、工作电压等方面进行研究，确定最优的参数组合，以实现高效平稳的工作。
2. 轴承系统的设计：考虑到高速电主轴的运转速度较快，采用高精度陶瓷轴承，必须确保其能够承受耐磨损、耐高温、低摩擦等特殊要求。
3. 定位器的设计：针对木工机械加工时对于精度的要求，需要通过数控加工等手段，设计出高精度的定位器及调整系统，确保精度满足加工要求。
4. 冷却系统的设计：由于高速电主轴在运转时会产生较大的热量，对轴承及电机产生损伤，同时也会对加工件就产生不homework加的影响。
因此，设计出有效的冷却系统，为高速电主轴提供稳定的工作温度，以保护其稳定运行，提高机器的使用寿命。
三、研究意义本文的研究内容对于提升木工机械高速电主轴的性能和优化其技术参数具有重要的实践应用和经济意义。
其研究成果能够帮助企业提高生产效率和企业的市场竞争力，同时还能为相关领域的研究人员提供更多关于机械制造技术的研究方向。
四、研究计划1. 前期调研：了解市场需求，分析目前木工机械用高速电主轴的发展现状及其存在的问题。
2. 理论分析：通过分析木工机械高速电主轴的特点，并结合电机、轴承、定位器以及冷却系统等方面的理论知识，设计出合理的研究方案。
3. 实验研究：通过实验研究，对木工机械用高速电主轴的电机、轴承、定位器和冷却系统等方面的性能进行测试和分析。

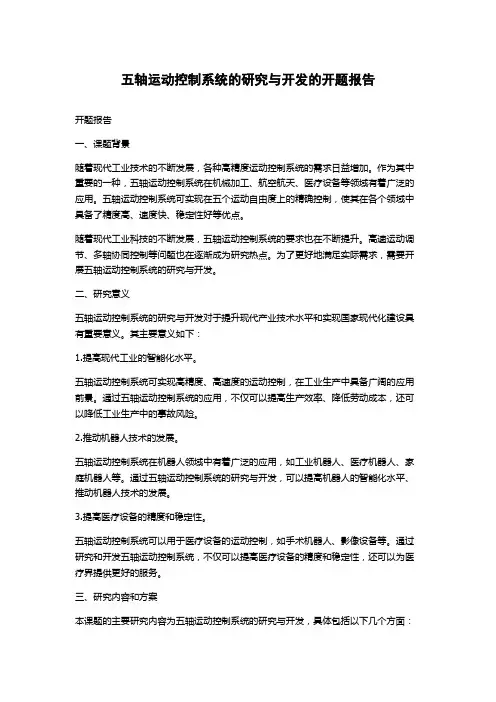

五轴运动控制系统的研究与开发的开题报告开题报告一、课题背景随着现代工业技术的不断发展，各种高精度运动控制系统的需求日益增加。
作为其中重要的一种，五轴运动控制系统在机械加工、航空航天、医疗设备等领域有着广泛的应用。
五轴运动控制系统可实现在五个运动自由度上的精确控制，使其在各个领域中具备了精度高、速度快、稳定性好等优点。
随着现代工业科技的不断发展，五轴运动控制系统的要求也在不断提升。
高速运动调节、多轴协同控制等问题也在逐渐成为研究热点。
为了更好地满足实际需求，需要开展五轴运动控制系统的研究与开发。
二、研究意义五轴运动控制系统的研究与开发对于提升现代产业技术水平和实现国家现代化建设具有重要意义。
其主要意义如下：1.提高现代工业的智能化水平。
五轴运动控制系统可实现高精度、高速度的运动控制，在工业生产中具备广阔的应用前景。
通过五轴运动控制系统的应用，不仅可以提高生产效率、降低劳动成本，还可以降低工业生产中的事故风险。
2.推动机器人技术的发展。
五轴运动控制系统在机器人领域中有着广泛的应用，如工业机器人、医疗机器人、家庭机器人等。
通过五轴运动控制系统的研究与开发，可以提高机器人的智能化水平、推动机器人技术的发展。
3.提高医疗设备的精度和稳定性。
五轴运动控制系统可以用于医疗设备的运动控制，如手术机器人、影像设备等。
通过研究和开发五轴运动控制系统，不仅可以提高医疗设备的精度和稳定性，还可以为医疗界提供更好的服务。
三、研究内容和方案本课题的主要研究内容为五轴运动控制系统的研究与开发，具体包括以下几个方面：1.五轴运动控制系统的系统架构。
通过研究和比较不同系统架构的特点和优缺点，确定最适合五轴运动控制系统的系统架构。
2.五轴运动控制系统的软件设计。
通过分析五轴运动控制系统的运动规划、控制算法、反馈控制等方面的问题，设计合理的软件系统。
3.五轴运动控制系统的硬件设计。
通过研究五轴运动控制系统的电机驱动器、编码器、传感器等硬件模块的特点和工作原理，设计具有高性能和高可靠性的硬件系统。

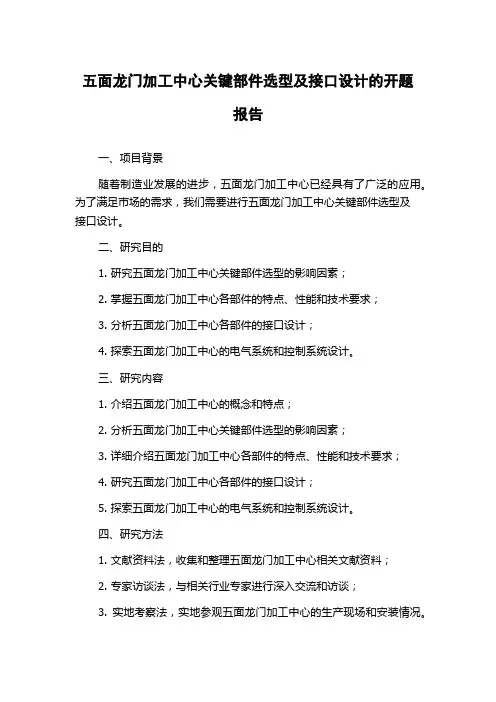

五面龙门加工中心关键部件选型及接口设计的开题报告一、项目背景随着制造业发展的进步，五面龙门加工中心已经具有了广泛的应用。
为了满足市场的需求，我们需要进行五面龙门加工中心关键部件选型及接口设计。
二、研究目的1. 研究五面龙门加工中心关键部件选型的影响因素；2. 掌握五面龙门加工中心各部件的特点、性能和技术要求；3. 分析五面龙门加工中心各部件的接口设计；4. 探索五面龙门加工中心的电气系统和控制系统设计。
三、研究内容1. 介绍五面龙门加工中心的概念和特点；2. 分析五面龙门加工中心关键部件选型的影响因素；3. 详细介绍五面龙门加工中心各部件的特点、性能和技术要求；4. 研究五面龙门加工中心各部件的接口设计；5. 探索五面龙门加工中心的电气系统和控制系统设计。
四、研究方法1. 文献资料法，收集和整理五面龙门加工中心相关文献资料；2. 专家访谈法，与相关行业专家进行深入交流和访谈；3. 实地考察法，实地参观五面龙门加工中心的生产现场和安装情况。
五、预期成果1. 研究各个关键部件的选型方案，确定最合适的部件；2. 分析五面龙门加工中心各部件的接口设计，提出优化措施；3. 探索五面龙门加工中心的电气系统和控制系统设计，提出完整的方案。
六、研究进度1. 调研和收集资料，完成文献整理，10天；2. 实地考察，与专家进行交流和访谈，20天；3. 分析五面龙门加工中心关键部件选型，30天；4. 设计五面龙门加工中心接口，25天；5. 探索电气系统和控制系统设计，15天。
总计：100天。
七、预算本项目预算为20万元，包括研究经费、实地考察费用、文献资料费用等。
其中，研究经费占60%左右。
八、参考文献1. 郑龙，五面龙门加工中心的设计选型与优化.《机械加工手册》,2018(6):25-30。
2. 梁安然，五面龙门加工中心的电气控制系统设计.《机械制造》,2019(4):7-12。
3. 盛杰，五面龙门加工中心的加工特点与接口设计.《机电工程技术》,2020(5):13-17。

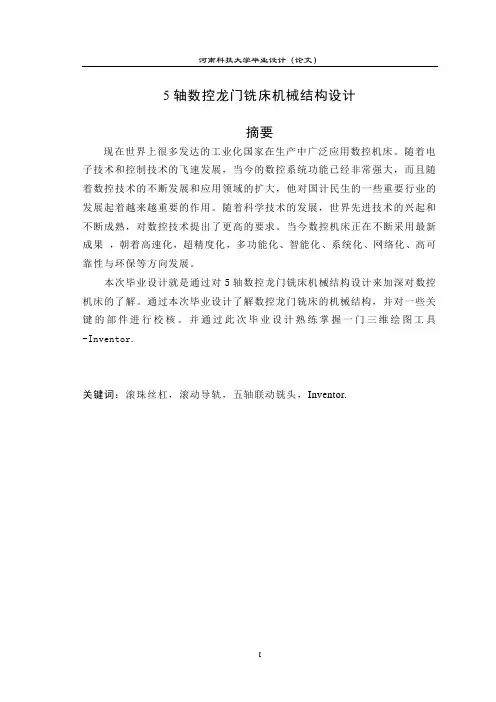

5轴数控龙门铣床机械结构设计摘要现在世界上很多发达的工业化国家在生产中广泛应用数控机床。
随着电子技术和控制技术的飞速发展，当今的数控系统功能已经非常强大，而且随着数控技术的不断发展和应用领域的扩大，他对国计民生的一些重要行业的发展起着越来越重要的作用。
随着科学技术的发展，世界先进技术的兴起和不断成熟，对数控技术提出了更高的要求。
当今数控机床正在不断采用最新成果，朝着高速化，超精度化，多功能化、智能化、系统化、网络化、高可靠性与环保等方向发展。
本次毕业设计就是通过对5轴数控龙门铣床机械结构设计来加深对数控机床的了解。
通过本次毕业设计了解数控龙门铣床的机械结构，并对一些关键的部件进行校核。
并通过此次毕业设计熟练掌握一门三维绘图工具-Inventor.关键词：滚珠丝杠，滚动导轨，五轴联动铣头，Inventor.A 5 AXIS NC MILLING PLANER MECHANICALSTRUCTURE DESIGNABSTRACTIn many advanced industrialized countries in the world now is widely used CNC machine in the production .With the rapid development of electronic technology and control technology, today's numerical control system function is very strong, and with the continuous development of numerical control technology and application field expands,it to some important industry of the national economy and people's livel is playing a more and more important role in the development.With the development of science and technology, the rise of the world's advanced technology and matures, we put higher requirements on numerical control technology.Modern nc machine tools Using the latest achievements , toward high speed, super precision, and multi-functional and intelligent, systematic, network, such as high reliability and environmental protection.This graduation design is based on the five axis nc milling planer mechanical structure design to deepen understanding of nc machine tools.Through the graduation design ,I have understanded the mechanical structure of the CNC gantry milling machine, and some of the key components for checking.And through the graduation design I master a 3 dimensinal drawing tool - Inventor.KEY WORDS：Ball screw , Rolling guide , Five-axis linkage milling head, Inventor目录前言 (1)第1章数控机床概述 (2)第2章整体结构方案 (3)第3章伺服进给系统机械传动机构的设计 (4)§3.1 伺服进给系统机械传动机构设计的一般要求 (4)§3.2 滚珠丝杠螺母副的原理及支撑方式 (6)§3.2.1 滚珠丝杠螺母副的原理及特点 (6)§3.2.2 滚珠丝杠螺母副的支撑方式 (8)§3.2.3 支承轴承的选择 (9)§3.3 滚珠丝杠副的疲劳寿命计算 (9)§3.4 预加负荷 (11)§3.5 机床滚珠丝杠副总体校核 (11)§3.6 数控机床导轨 (16)§3.6.1 导轨的基本类型 (16)§3.6.2 对导轨的基本要求 (16)§3.6.3 直线滚动导轨 (17)第四章数控机床的进给驱动 (19)§4.1伺服系统的基本要求 (19)§4.2伺服电机的选择与计算 (21)结论 (26)参考文献 (27)致谢 (28)2 III前言毕业设计是实现培养目标的重要教学环节，是培养大学生的创新能力、实践能力和创业精神的重要过程。
五轴联动数控雕刻机结构设计五轴联动数控雕刻机是一种先进的机械设备，广泛应用于木工、石材、金属等材料的雕刻加工领域。
它的结构设计非常重要，直接影响到设备的使用效率和加工质量。
本文将介绍五轴联动数控雕刻机的结构设计，包括机床结构、导轨选型、主轴设计等方面，希望能够为相关行业提供一些参考和借鉴。
1. 机床结构设计五轴联动数控雕刻机的机床结构是其重要组成部分，直接影响到设备的稳定性和精度。
通常采用龙门式结构或移动台式结构。
龙门式结构适用于大型工件的加工，其X、Y、Z轴的移动分别由龙门樑和立柱完成，结构稳定，刚度高，适合高速、高精度的加工。
移动台式结构适用于小型工件的加工，其Z轴移动由主轴完成，X、Y轴移动由工作台完成，结构简单，适合高速、高效的加工。
在机床结构设计的过程中，需要考虑到工件的尺寸、加工精度和加工效率等因素，选择合适的结构类型。
2. 导轨选型在五轴联动数控雕刻机的结构设计中，导轨的选型是非常关键的一步。
导轨的质量直接影响到机床的稳定性和精度。
目前市面上常用的导轨有滚动导轨和滑动导轨两种。
滚动导轨具有刚度大、精度高、使用寿命长的优点，适用于高精度的加工；滑动导轨具有摩擦小、抗冲击性好的优点，适用于高速的加工。
在导轨选型的过程中，需要根据设备的使用环境和加工需求综合考虑，选择合适的导轨类型。
3. 主轴设计五轴联动数控雕刻机的主轴是其核心部件之一，直接影响到加工质量和效率。
主轴的设计需要考虑到转速范围、功率、扭矩、刚度等因素。
通常采用串联或并联多电机驱动的方式来实现主轴的多轴联动。
串联多电机可以有效提高主轴的转速和功率，适用于高速、高精度的加工；并联多电机可以提高主轴的扭矩和刚度，适用于重载、切削加工。
在主轴设计的过程中，需要充分考虑到加工材料、加工工艺和加工精度等因素，选择合适的主轴类型和驱动方式。
4. 运动控制系统设计五轴联动数控雕刻机的运动控制系统是其关键部件之一，用于控制机床的各个轴的运动。
复杂形面的五轴数控系统加工研究的开题报告一、研究背景和意义五轴数控加工技术已被广泛应用于航空、汽车、轮船、军工等制造领域，其能够实现高效、精度高的加工过程，逐渐成为数控加工领域中的重要技术。
然而，面对市场需求和技术挑战，传统的五轴数控系统在处理复杂形面加工过程时存在一些不足。
比如在加工高难度的夹角或尖锐角时，传统五轴系统的刀具很难到达角部，从而导致效率低、加工质量低等问题。
因此，研究基于复杂形面的五轴数控加工技术，具有重要的现实意义和应用价值。
二、研究内容和方案本研究主要围绕五轴加工的关键问题展开，包括刀具到达角部时的难度、加工压力的控制、误差补偿等，重点研究以下内容：1. 五轴加工系统中的夹角/尖角加工问题研究。
该项研究主要针对五轴加工系统在处理复杂形面加工中夹角/尖角的难题，从刀具和加工过程两个方面探讨解决方案和技术路径；2. 五轴加工系统中加工压力的控制。
该研究针对五轴数控加工过程中加工压力的监控技术，通过设计对加工压力的控制方法，达到提高加工效率、提高质量的目的；3. 误差补偿算法的研究。
该项研究主要针对五轴加工系统中误差问题，在研究误差检测方法的基础上，探究误差的减少和误差的补偿方法。
三、研究计划和工作安排本研究分为三个阶段：第一阶段，对五轴加工系统的夹角/尖角加工问题进行研究。
通过文献调查和实验研究，探究复杂形面加工过程中夹角/尖角难题的技术路径和解决方案。
第二阶段，研究五轴加工系统的加工压力控制。
该阶段将从监控角度出发，进行加工压力的控制方法实验，并测试实验数据的可靠性。
第三阶段，研究五轴加工系统的误差补偿方法。
该阶段将通过文献调查和实验研究，从误差检测的角度出发，探究误差的减少和误差的补偿方法。
四、预期研究结果通过本研究，预期将实现以下成果：1. 发布一篇文章，对五轴加工系统的夹角/尖角加工问题进行研究，并提出解决方案和技术路径。
2. 对五轴加工系统的加工压力控制进行实验，提出可行的加工效率和质量的控制方法。
五轴龙门加工中心的研究摘要:自主研制一台加工尺寸范围为汽车、建筑机械、工程机械中的3800 mm×2400 mm×600 mm箱体类零件的粗、精加工的高效率五轴龙门加工中心。
关键词:五轴龙门加工中心横梁进给系统底座和工作台滑枕滑架主轴的研究机床是制造各种机械的机器,机床工业科技水平的高低,是一个时代新技术综合发展水平高低的重要标志。
现在机械行业是国民经济的重要支柱产业,随着社会发展进步,人们越来越重视机床的加工效率,这就要求机床行业必须努力提高机床的通用性及多用性。
五轴龙门加工中心就是我公司为满足市场需求研发的一台高效率高通用性的设备。
该台设备研制的成功,在提高生产效率的同时,提高加工精度,节约生产成本,减少人力浪费,可替代同类产品的进口,使我国的高端装备制造业上升到的一个新的水平,缩短与国外相关技术的差距。
1 主要研究内容五轴龙门加工中心是借鉴国内外龙门加工中心机床的先进特点,自行研制的新一代工作台移动定梁式龙门加工中心。
X轴行程为4200 mm,Y轴行程2800 mm,Z轴行程为1000 mm。
本机床适用于汽车、建筑机械、工程机械中的3800 mm×2400 mm×600 mm箱体类零件的粗、精加工。
控制系统配置为西门子840DSL数控系统,配有彩色液晶中文显示器,其测量过程实现全数控,并具有非常好的人机界面,高稳定性和高可靠性,操作方便。
X、Y、Z轴均采用数字式交流伺服系统,可实现坐标轴联动加工,可进行直线和圆弧插补等操作,零件在工作台上一次装夹后可自动完成铣、镗、钻、扩、攻丝、曲面等多种工序的加工。
机床横梁、立柱、底座、滑枕、滑架、工作台为具有良好吸震性和精度保持性,均采用高强度铸铁材料铸造成形。
主轴组件利用动态平衡校正设备,直接校正主轴动态平衡,避免主轴在高转速运转时产生共振现象,以确保最佳的加工精度。
主轴采用智能控制恒温冷却系统,分别对主轴前轴承、主轴后轴承等进行强制恒温冷却,控制主轴滑枕部分的温升,抑制主轴的热变形。
五轴联动数控机床中高速电主轴的热误差研究的开题报告一、选题背景和研究意义随着现代数控技术的发展，五轴联动数控机床已经成为了制造业中不可或缺的工具。
在五轴联动数控机床中，高速电主轴的精度和稳定性对于整个加工过程的质量和效率起着至关重要的作用。
然而，高速电主轴在工作过程中会由于热膨胀等因素产生热变形，从而导致其错误的位置和误差的发生，严重影响了加工的精度和效果。
为了解决高速电主轴在五轴联动数控机床中的热误差问题，研究其产生机理和影响因素，探讨有效的降低热误差的方法，具有重要的理论和应用意义。
二、研究内容和方法本研究将深入研究高速电主轴在五轴联动数控机床中的热误差问题，主要包括以下方面：1、理论分析：通过对高速电主轴的热膨胀特性、热变形机理等方面进行理论分析，为后续的实验研究提供理论基础。
2、实验测试：利用仪器测试高速电主轴在加工过程中的热变形情况，探讨其对机床精度和稳定性的影响。
同时，实验还将探究一些有效的降低热误差的方法，如冷却系统、热补偿系统等。
3、数据分析：通过对实验数据的分析和处理，总结高速电主轴热误差产生的规律，找到减少热误差的有效策略。
在以上研究内容基础上，本研究将开展计算机模拟与仿真，进一步验证有效降低高速电主轴热误差的策略，并推广其在实践中的应用。
三、研究成果和前景通过以上的研究，本研究将得出：1、五轴联动数控机床高速电主轴热误差产生机理和影响因素的深入了解。
2、高速电主轴在工作过程中产生热误差的量化分析。
3、有效的降低高速电主轴热误差的方法和技术。
4、高速电主轴在五轴联动数控机床的应用前景。
此研究成果将有效地推动数控机床中高速电主轴的发展，提高加工质量和效率，推动制造业的进步。
五轴数控加工技术研究与应用的开题报告第一部分：选题背景近年来，随着制造技术的不断进步，五轴数控加工技术应用越来越广泛。
五轴数控加工技术是一种针对复杂形状的精密加工技术，其优势在于能够以更加灵活的方式对复杂的零件进行加工，提高了加工生产效率和产品的质量。
因此，该技术不仅应用于航空、汽车、船舶、医疗等行业，而且也在其它领域得到广泛的应用。
本文旨在探究五轴数控加工技术的研究与应用，深入研究其加工原理及优势，探索其在不同领域的应用，提高该技术在工业生产中的应用价值。
第二部分：研究目的本文的研究目的是：1. 分析五轴数控加工技术的加工原理和优劣势。
2. 探究五轴数控加工技术在航空、汽车、船舶、医疗等行业的应用现状。
3. 研究五轴数控加工技术在不同领域的应用优势和局限性。
4. 探索五轴数控加工技术的进一步发展方向和研究方向。
第三部分：研究方法本文采用文献资料法、实验研究法和案例分析法等研究方法，深入探究五轴数控加工技术的原理和应用，包括：1. 对相关文献和论文进行整理和分析，总结五轴数控加工技术的基本原理和优势。
2. 设计一些实验研究，以验证五轴数控加工技术的可行性和优劣势。
3. 对五轴数控加工技术在航空、汽车、船舶、医疗等领域的应用案例进行分析，总结其优劣势及应用情况。
4. 就五轴数控加工技术的未来发展方向展开探讨，分析该技术的挑战和机遇，并提出研究建议。
第四部分：研究内容1. 五轴数控加工技术的基本原理和加工优势。
2. 五轴数控加工技术在航空、汽车、船舶、医疗等领域的应用现状分析。
3. 五轴数控加工技术在不同领域的应用优势和局限性。
4. 五轴数控加工技术的未来发展方向与研究建议。
第五部分：预期结果本文预期能够全面、深入地探究五轴数控加工技术的原理及应用，具体预期结果包括：1. 总结五轴数控加工技术的基本原理及加工优势。
2. 分析五轴数控加工技术在航空、汽车、船舶、医疗等领域的应用现状。
3. 探究五轴数控加工技术在不同领域的应用优势和局限性。
开题报告介绍题目毕业设计的题目的是设计一台五轴高速数控雕铣机，这台数控雕铣机集计算机控制、高性能伺服驱动和精密加工技术于一体，因此可以实现复杂曲面的高效、精密、自动化雕刻加工。
设计的主要任务是完成五轴高速数控雕铣机中的五轴结构设计，并满足其高速加工和精密加工的要求。
分析题目与普通加工机床不同的是五轴加工机床是指除了具有X、Y、Z三个直线运动坐标外，还具有旋转方向的进给运动，既绕着X轴旋转的A轴（或绕着Y轴旋转的B轴）和绕Z轴旋转的C轴。
X、Y、Z轴的结构设计基本上同传统机床相似，而五轴的关键结构即A轴和C轴或B轴和C轴的设计却有几种不同的方案，将两个联动轴都设计在工作台上，使工作台带动工件实现旋转轴方向在一定范围内摆动，还有一种方案是将两个旋转轴都设计在主轴上，通过主轴带动刀具沿A轴或C轴摆动，此外也可以将两个旋转轴的结构分别设置在主轴或工作台里。
对于高速数控雕铣机来说，主要应用于高速轻负荷铣削，因此相应的五轴结构的设计应该尽量满足体积小且质量轻的要求，选择使用第二种方案，将旋转轴设计在主轴上，即头式设计。
高速机床的工作性能首先取决于高速主轴，随着电气传动技术的迅速发展和日趋完善，高速数控机床已大大简化了机床的的传动和结构，采用将主轴电机和机床主轴“合二为一”的结构形式，即电主轴。
电主轴又称内装式电机主轴单元，具有结构紧凑，机械效率高，躁声低，运行平稳，精度高的优点。
高速电主轴主要的结构是定子和转子，主轴由前后两套滚珠轴承来支撑。
电动机的转子用压配合的方法安装在机床主轴上，处于前后轴承之间，由压配合产生的摩擦力来实现大转矩传递。
在主轴上取消了一切形式的键连接和螺纹连接，电动机的转子就是机床的主轴，电主轴的箱体就是电动机座，主轴的转速用电动机的变频调速与矢量控制装置来改变，主轴后部装有齿盘和测速、测角传感器。
主轴前端外伸部分的内锥孔和端面，用于安装和固定可换的刀柄。
轴承的性能对电主轴的使用功能极为重要，目前主要采用滚动轴承、流体静压轴承和磁悬浮轴承。
直驱式高速龙门五轴加工中心横梁的设计尹刚;刘春时;李焱;张磊【摘要】以一种直驱式高速龙门五轴加工中心的横梁为研究对象,介绍了龙门式横梁的载荷特点,对焊接横梁和铸造横梁进行了对比分析,对应用于直驱式高速龙门五轴加工中心横梁的筋板结构、截面形式、导轨和直线电机的布置形式进行了分析,指出焊接横梁更适用于直驱式高速龙门五轴加工中心.【期刊名称】《机械工程师》【年(卷),期】2010(000)010【总页数】3页(P91-93)【关键词】龙门五轴加工中心;直驱式;横梁;焊接【作者】尹刚;刘春时;李焱;张磊【作者单位】沈阳机床股份有限公司,沈阳,110142;沈阳机床股份有限公司,沈阳,110142;沈阳机床股份有限公司,沈阳,110142;沈阳机床股份有限公司,沈阳,110142【正文语种】中文【中图分类】TG502.311 引言龙门式加工中心是现代航空航天、汽车制造、大型模具加工等制造企业不可或缺的一种关键设备。
龙门式加工中心主要有横梁移动式、工作台移动式、动龙门式几种结构形式。
其中横梁移动式，也就是通常所说的桥式龙门加工中心，特别是桥式高速龙门五轴加工中心在大型模具加工行业得到了广泛的应用。
汽车工业中的模具制造以及航空航天工业中的复杂零件加工，要求高速五轴加工中心来实现，随着科技的不断发展直线电机驱动技术也就逐渐应用于高速龙门五轴加工中心，横梁是龙门式机床的主要支撑件，对整个机床的性能影响非常大，因此应该根据载荷情况以及机床的设计参数要求进行横梁的结构设计，并进行相关的分析研究，本文所研究的机床横梁就是主要针对直驱式高速龙门五轴加工中心而设计的。
2 高速龙门五轴加工中心横梁的载荷特点由于高速龙门五轴加工中心的结构特点，横梁两端由桥梁或者立柱支撑，中间悬挂滑板和滑枕、铣削头等零部件。
导致横梁的导轨面需要承载较大的重力及翻转力矩，容易产生变形。
高速龙门五轴加工中心横梁的受力结构可以简化为两点简支梁的支撑形式，引起横梁变形的主要原因是横梁自身重力以及悬挂在横梁上的滑板、滑枕、铣削头的重力和加工过程中的切削力，当横梁上的移动部件移动到横梁中部时，引起横梁的下垂弯曲变形最大；另外，由于横梁上的移动部件呈悬臂状态，移动部件的重力还会引起横梁的扭转变形；在机床设计过程中，应根据高速龙门五轴加工中心的受力机构和工作状态要求，对横梁的载荷特点进行分析，以此作为高速龙门五轴加工中心的横梁结构设计的理论依据。
一、引言：开题报告主要由 A题目分析、B国内外技术资料、C主要设计内容、D方案、E设计日程安排、五个基本方面组成。
提纲：A题目分析B国内外技术资料 1、五轴介绍2、高速切削技术3、加工中心4、数控部分5、小结C主要设计内容 1、适用范围2、技术参数3、结构特点D 方案 1、整机设计方案2、具体设计方案（1）主轴部分（2）进给部分E 设计日程安排二、正文：A 题目分析：本次毕业设计题目为--五轴高速动梁龙门加工中心。
主要特点：本产品与传统的三轴联动数控龙门加工中心的最大区别是在刀头上增加了A 、C 轴的联动。
由于A、 C 轴联动的参入，实现五轴联动加工。
该机床具有很强的数控功能，可一次装夹工件在多种空间角度进行铣、镗、钻等工序加工，加工各种具有复杂轮廓表面或型腔的工件，广泛适用于多种机械加工领域。
特别适用于模具和凸轮及航天航空等超复杂零件的机械加工。
主要性能要求：1，整机采用龙门式结构，刚性好上下工件操作方便2，可实现五轴控制、五轴联动3，主轴采用高速电主轴、主轴转速高、加工效率高4，工作台面及三向行程大、加工范围广、整机刚性高、承载重量大B 国内外技术资料：本部分内容主要由五个方面组成：1、五轴的介绍 2、高速切削技术 3、加工中心 4、切削数据库 5、数控部分下面一一展开：1、五轴的介绍几十年来，人们普遍认为五轴数控加工技术是加工连续、平滑、复杂曲面的惟一手段。
一旦人们在设计、制造复杂曲面遇到无法解决的难题，就会求助五轴加工技术。
早在20世纪60年代，国外航空工业生产中就开始采用五轴数控铣床。
目前五轴数控机床的应用仍然局限于航空、航天及其相关工业。
五轴联动数控是数控技术中难度最大、应用范围最广的技术，它集计算机控制、高性能伺服驱动和精密加工技术于一体，应用于复杂曲面的高效、精密、自动化加工。
国际上把五轴联动数控技术作为一个国家生产设备自动化水平的标志。
由于其特殊的地位，特别是对于航空、航天、军事工业的重要影响，以及技术上的复杂性，西方工业发达国家一直把五轴数控系统作为战略物资实行出口许可证制度，对我国实行禁运。
因而，研究五轴数控加工技术对国家科技力量和综合国力的提高有重要意义。
符合数控机床发展的新方向近几年国际、国内机床展表明，数控机床正朝着高速度、高精度、复合化的方向发展。
复合化的目标是在一台机床上利用一次装夹完成大部分或全部切削加工，以保证工件的位置精度，提高加工效率。
国外数控镗铣床、加工中心为适应多面体和曲面零件加工，均采用多轴加工技术，包括五轴联动功能。
在加工中心上扩展五轴联动功能，可大大提高加工中心的加工能力，便于系统的进一步集成化。
最近国际机床业出现了一个新概念，即万能加工，数控机床既能车削又能进行五轴铣削加工。
五轴数控机床在国内外的实际应用表明，其加工效率相当于两台三轴机床，甚至可以完全省去某些大型自动化生产流水线的投资，大大节约了占地空间和工件在不同制造单元之间的周转运输的时间和花费。
国内五轴数控技术发展状况与市场分析五轴联动数控机床，是电力、船舶、航空航天、高精密仪器等民用工业和军事工业等部门迫切需要的关键加工设备。
西方发达国家长期对我国实行禁运。
从1999年开始，在CIMT、CCMT等国际、国内机床展览会上，首先是国内的五轴数控机床产品纷纷亮相，国内五轴数控机床的市场逐渐打开，随后国际机床巨头纷至沓来，五轴数控机床的品种和数量逐年上升：CIMT99、CCMT2000分别推出3台国产五轴联动机床；CIMT2001国际机床展览会上，北京第一机床厂和桂林机床股份有限公司分别展出了主轴转速10000r／min 的五轴高速龙门加工中心，北京市机电院的主轴转速15000r／min的五轴高速立式加工中心；清华大学与昆明机床股份有限公司联合研制的XNZ63，采用标准Stewart平台结构，可实现六自由度联动；大连机床厂自行研制的串并联机床DCB－510，其数控系统由清华大学开发，该机床通过并联机构实现X、Y、Z轴直线运动，由串联机构实现A、C轴旋转运动，从而实现五轴联动，其直线快速进给速度可达80m／min。
这些机床均已达到国际先进水平，体现出我国机床工业为国防尖端工业发展提供装备的实力又有突破性提高。
中国机床工业的发展，利用自己研制的高、精、尖产品参与国际竞争，打破了国际技术垄断，国际机床巨头们不愿失去中国这个大有潜力可挖的市场，于是蜂拥而来，把他们的产品“送上门来”：国外展团共展出五轴加工中心8台、五轴车铣加工中心1台、五轴数控刀具磨床5台。
我国数控技术及其设备在各工业部门中的应用整体水平仍然偏低，与工业发达国家相比差距很大。
为了实现“十五”规划的发展目标，各部门迫切需要进一步大力发展数控加工技术，亟须配置大量的各类工艺设备，尤其是数控机床设备。
对于数控机床设备的主要技术要求是多轴、高速、刚性好、功率大；对坐标数的需求，以三至五轴联动为主。
对于关键零件形状复杂的行业，如航空、电力、船舶、模具制造业等，其生产部门对多轴机床要求比例较大，新增五轴数控机床大约占数控机床总数的70％～80％。
2、高速切削技术高速加工是零件加工的全新途径，它集成多种技术，不仅仅是高速主轴和快速精密进给在机床上的简单结合。
为了应用高速加工技术，加工厂必须把必不可少的新功能和必不可少的新技巧有机地结合起来。
同时，也要改变工厂的运作方式和物质设施。
就缩短产品的交付周期和降低成本而言，HSM可以发挥作用并且很有价值。
任何计划实施HSM 的工厂都应仔细考虑，重视生产现场内外可以加快生产周期的一切技术。
实施HSM没有唯一正确的途径，每种情况应当如何应用HSM也没有严格不变或立竿见影的准则。
我们可以看到，HSM终究不是理论或只有实验室才能验证的概念，而是切实可行的技术：高速加工的一些主要的应用领域：①高速切削的应用领域首先在航空工业轻合金的加工。
飞机制造业是最早采用高速铣削的行业。
飞机上的零件通常采用“整体制造法”，即在整体上“掏空”加工以形成多筋薄壁构件，其金属切除量相当大，这正是高速切削的用武之地。
铝合金的切削速度已达1500m/min～5500 m/min，最高达7500m/min(美)。
②模具制造业也是高速加工应用的重要领域。
模具型腔加工过去一直为电加工所垄断，但其加工效率低。
而高速加工切削力小，可铣淬硬60HRC的模具钢，加工表面粗糙度值又很小，浅腔大曲率半径的模具完全可用高速铣削来代替电加工；对深腔小曲率的，可用高速铣削加工作为粗加工和半精加工，电加工只作为精加工。
这样可使生产效率大大提高，周期缩短。
钢的切削速度可达600m/min～800m/min。
③汽车工业是高速切削的又一应用领域。
汽车发动机的箱体、气缸盖多用组合机加工。
国外汽车工业及上海大众、上海通用公司，凡技术变化较快的汽车零件，如：气缸盖的气门数目及参数经常变化，现一律用高速加工中心来加工。
铸铁的切削速度可达750m/min～4500m/min。
3、加工中心：主要搜集到一机床、桂林机床厂、江苏多棱、科挺、西门子、大乔等生产加工中心的厂家的产品资料，主要包括的型号有DMV-5200/6200，DMV-2200（大乔），XK2316/3-5X,（桂林机床厂）， TH(K)42160C/TH(K)42200（江苏多棱），TH42160B/5X（西门子），X2016（一机床）等多种五轴龙门式加工中心的技术参数。
4、数控部分（略）5、小结：目前我国五轴机床的发展与世界先进水平还有很大的差距，此次设计的内容在国内还没有生产的先例，关键技术还主要是由国外引进。
国外如德国的西门子公司生产的TH42160B/5X 五轴联动加工中心在世界处于领先水平，国内的 DMV—3000 系列产品，桂林机床厂生产的XK2316/3—5X 五轴联动数控龙门机床，以及江苏多棱生产的TH(K)42250 定梁龙门加工中心的设计都是同类产品中比较有代表性的设计，在今后的设计中可以较多的学习借鉴。
C 主要设计内容：主要用途和适用范围：本机床属于高速龙门加工中心。
可安装直角铣头，一次装夹工件进行五面体加工和多种空间方向的铣、镗、钻、攻丝等工序加工，自动化程度高。
适用于航空航天、模具、汽车、铁路、船舶等行业大中型复杂零件形面的粗加工到精加工。
主要技术参数：工作台面积（宽×长） 2000×4000mmT 型槽 8×28-250㎜横梁移动行程（X向） 4000mm主轴滑板移动行程（Y向） 2000mm主轴滑枕上下移动行程（Z向） 1000mm龙门通过（宽×高） 2800×1550mm主轴端面至工作台面距离 550～1550mm主轴锥孔 BT50主轴转速 20-10000 r/min主电机功率连续/30分钟 22/27KW主轴最大扭矩 760Nm工作台进给速度（X、Y、Z） 5-8000mm/min快速进给速度（X、Y/Z） 20000mm/min刀库容量 32把刀具最大直径Ø125/ Ø200 ㎜刀具最大长度 350㎜刀具最大重量 15Kg机床外形（长×宽×高） 10000×7200×4800㎜控制系统选配西门子 840D位置控制全闭环（X轴双光栅）主要结构特点本机床主要由左右墙体、横梁、滑座、主轴滑枕、外管路、冷却箱、液压箱等部件组成。
D、方案：总体方案的设计：∙整机采用龙门式结构，刚性好，外形美观，上下工件与操作方便。
∙可实现五轴控制、五轴联动。
∙工作台面及三向行程参数大，加工范围广。
整机刚性高，承载重量大。
∙主要大件采用箱形结构，强度与刚性好。
∙具有刀具自动锁紧及系统保护功能。
∙自动换头机构目前较多的设计主要有盘式和机械手臂式自动换刀机构，决定采用机械手臂式换头机构。
∙采用自动集中润滑装置。
∙配置两组螺旋式自动排屑装置，自动化程度高。
∙可选择配置四周封闭式防护围具体方案的比较设计：数控机床的设计及装置的变化使高速加工技术得到了发展，高速加工的机床要满足以下条件：配备结构紧凑的高速主轴、机床的功率要求足够大、机床主轴加速度大、高速进给滚珠丝杠、高速高精度插补系统、快速响应数控系统和高精度的伺服系统以及实心的台架、刚性的龙门框架，且基体材料选择聚合混凝土，使机床的结构振动衰减作用是铸铁或纯焊接钢结构的8倍。
由于减少振动，使马达的热稳定性提高。
1、主轴部分：高速主轴是高速切削机床的核心部件，随着对主轴转速要求的不断提高，传统的齿轮——皮带变速传动系统由于本身的振动、噪音等原因已不能适应要求，取而代之的是一种新颖的功能部件——电主轴，它将主轴电机与机床主轴合二为一，实现了主轴电机与机床主轴的一体化。
电主轴采用了电子传感器来控制温度，自带水冷或油冷循环系统，使主轴在高速旋转时保持恒温，一般可控制在20°~25°范围内某一设定温度，精度为±0.7°，同时使用油雾润滑、混合陶瓷轴承等新技术，使主轴免维护、长寿命、高精度。
