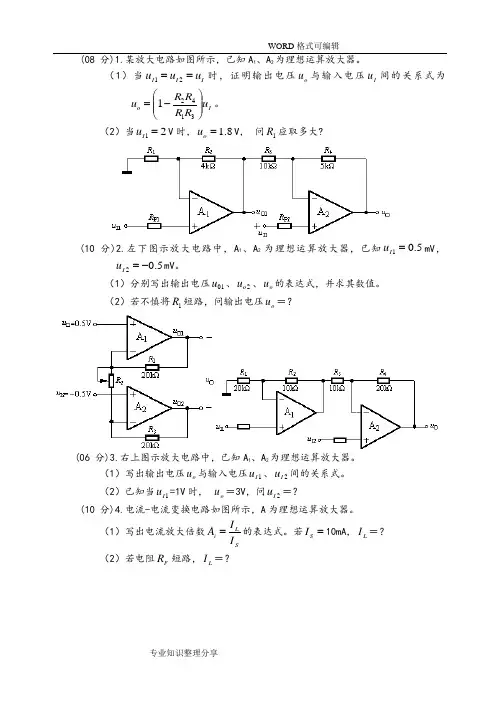

专业知识整理分享 (08 分)1.某放大电路如图所示，已知A1、A2为理想运算放大器。
（1）当IIIuuu21时，证明输出电压ou与输入电压Iu间的关系式为IouRRRRu31421。
（2）当21IuV时，8.1ouV， 问1R应取多大?
(10 分)2.左下图示放大电路中，A1、A2为理想运算放大器，已知5.01IumV，5.02IumV。
（1）分别写出输出电压01u、2ou、ou的表达式，并求其数值。
（2）若不慎将1R短路，问输出电压ou＝？
(06 分)3.右上图示放大电路中，已知A1、A2为理想运算放大器。
（1）写出输出电压ou与输入电压1Iu、2Iu间的关系式。
（2）已知当1Iu=1V时， ou＝3V，问2Iu＝？
(10 分)4.电流-电流变换电路如图所示，A为理想运算放大器。
（1）写出电流放大倍数SLiIIA的表达式。若SI10mA，LI＝？
（2）若电阻FR短路，LI＝？ WORD格式可编辑
专业知识整理分享
(10 分)5.电流放大电路如左下图所示，设A为理想运算放大器。
（1）试写出输电流LI的表达式。
（2）输入电流源LI两端电压等于多少？
(10 分)6.大电流的电流－电压变换电路如右上图所示，A为理想运算放大器。
（1）导出输出电压OU的表达式)(IOIfU。若要求电路的变换量程为1A～5V，问3R＝？
（2）当II＝1A时，集成运放A的输出电流OI＝？
(08 分)7.基准电压－电压变换器电路如下图所示，设A为理想运算放大器。
（1）若要求输出电压Uo的变化范围为4.2～10.2V，应选电位器RW＝？
第7章
7.1 图P7.1所示桥式整流电容滤波电路中，已知RL=50Ω，交流电压有效值U2=15V，f=50HZ，试决定滤波电容C的大小并求输出电压UO（AV）﹑通过二极管的平均电流ID（AV）及二极管所承受的最高反向电压URM。
解：C≥ F1000~600501502)5~3R2T5~3L（）（
UO(AV)=1.2U2=1.2×15=18V
通过二极管的平均电流为
ARUIILAVOAVOAVD18.0502182121)()()(
二极管承受最高反向电压为
VUURM2115222
7.2 图P7.2所示桥式整流电容滤波电路中，已知RL=50Ω，C=2200μF，测得交流电压有效值U2=20V，如果用直流电压表测得输出电压UO有下列几种情况：（1）28V;(2)24V；（3）18V;（4）9V。试分析电路工作是否正常并说明故障原因。
解：（1）RL开路，UO=1.4×20=28V
(2)正常，UO=1.2×20=24V 图P7.1
图P7.2 （3）C开路UO=0.9×20=18V
（4）因二极管开路电路变为半波整流同时C开路，UO=0.45×20=9V
7.3已知桥式整流电容滤波电路中负载电阻RL=20Ω，交流电源频率为50Hz，要求输出电压UO（AV）=12V，试求变压器二次电压有效值U2，并选择整流二极管和滤波电容。
解：变压器二次电压的有效值为
VUUAVO102.1122.1)(2
通过二极管的平均电流
ARUILAVOAVD3.02021221)()(
二极管承受的最高反向电压为
VUURM1410222
所以，可选择I1≥（2-3）ID（AV）=（0.6~0.9）A、URM＞14V的二极管，查手册知，可用4只1N4001二极管组成桥式整流电路。
由于一般要求RLC≥（3~5）T/2，现取RLC≥4T/2，所以可得
1 《模拟电子技术基础》习题集
一．选择题
1．测得某三极管三根引线对公共端的电位：引线1是4V，引线2是3.3V，引线3是8V。
该管是
（1）是PNP型锗管 （2）NPN型硅管
（3）PNP型硅管 （4）NPN型锗管
2．若要求增大放大电路的输入电阻，减少输出电阻，则应引入
(1)电流串连负反馈；(2)电流并联负反馈；
(3)电压串连负反馈；（4）电流并联负反馈；
3 有两个稳压二极管，一个稳压值是8伏，另一是7.5伏，若把两管的正极并接，再将负
极并接，组合成一个稳压管接入电路，则这时组合管的稳压值是
（1）8伏 （2）7.5伏
（3）15.5伏 （4）0.5伏
4、一个电压串联负反馈放大器的闭环增益AVf=100,要求开环增益AV变化10%时闭环增益变
化0.5%,则开环增益是
（1）10 （2）2000
（3）5000 （4）1000
5、乙类推挽功放的理想效率为
（1）40％ （2）50％
（3）78％ （4）35％
6、为了抑制零点漂移，集成运放的输入级一般采用下列电路：
（1）共射放大电路 （2）共射共基电路
（3）差动放大电路 （4）射极输出器
7．测得某三极管三根引线对公共端的电位：引线1是-4V，引线2是-3.3V，引线3是-8V。
该管是

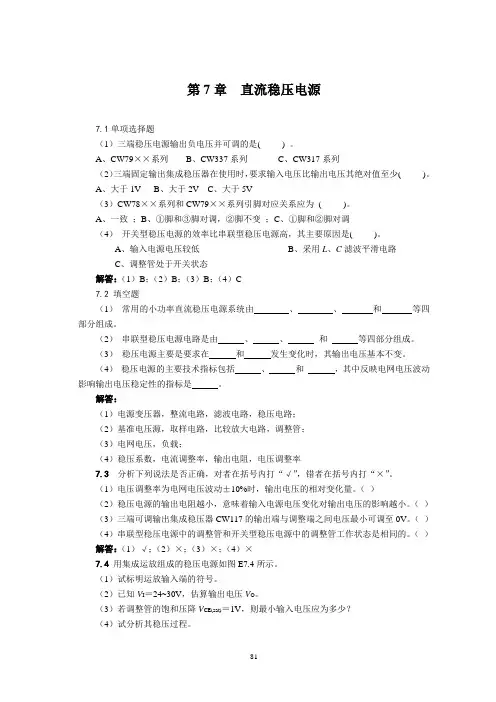

81 第7章 直流稳压电源
7.1单项选择题
（1）三端稳压电源输出负电压并可调的是( ) 。
A、CW79××系列 B、CW337系列 C、CW317系列
（2）三端固定输出集成稳压器在使用时，要求输入电压比输出电压其绝对值至少( )。
A、大于1V B、大于2V C、大于5V
（3）CW78××系列和CW79××系列引脚对应关系应为 ( )。
A、一致 ；B、①脚和③脚对调，②脚不变 ；C、①脚和②脚对调
（4） 开关型稳压电源的效率比串联型稳压电源高，其主要原因是( )。
A、输入电源电压较低 B、采用L、C滤波平滑电路
C、调整管处于开关状态
解答：（1）B；（2）B；（3）B；（4）C
7.2 填空题
（1） 常用的小功率直流稳压电源系统由 、 、 和 等四部分组成。
（2） 串联型稳压电源电路是由 、 、 和 等四部分组成。
（3） 稳压电源主要是要求在 和 发生变化时，其输出电压基本不变。
（4） 稳压电源的主要技术指标包括 、 和 ，其中反映电网电压波动影响输出电压稳定性的指标是 。
解答：
（1）电源变压器，整流电路，滤波电路，稳压电路；
（2）基准电压源，取样电路，比较放大电路，调整管；
（3）电网电压，负载；
（4）稳压系数，电流调整率，输出电阻，电压调整率
7.3 分析下列说法是否正确，对者在括号内打“√”，错者在括号内打“×”。
（1）电压调整率为电网电压波动±10%时，输出电压的相对变化量。（ ）
（2）稳压电源的输出电阻越小，意味着输入电源电压变化对输出电压的影响越小。（ ）
（3）三端可调输出集成稳压器CW117的输出端与调整端之间电压最小可调至0V。（ ）
