ECS操作说明

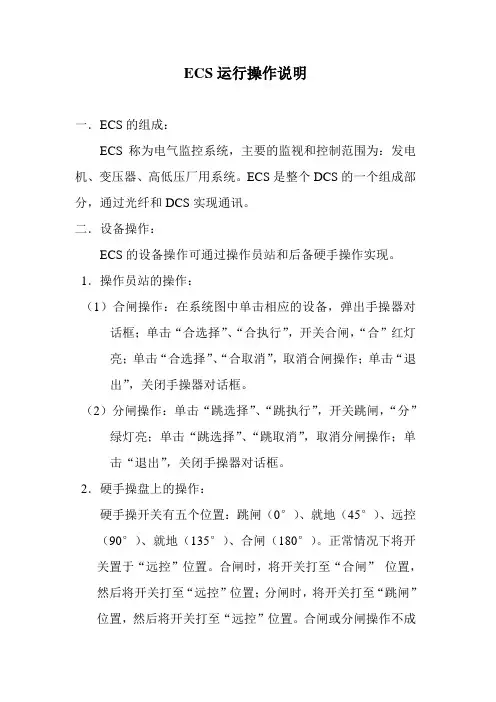

ECS运行操作说明

一．ECS的组成：

ECS称为电气监控系统，主要的监视和控制范围为：发电机、变压器、高低压厂用系统。ECS是整个DCS的一个组成部分，通过光纤和DCS实现通讯。

二．设备操作：

ECS的设备操作可通过操作员站和后备硬手操作实现。

1．操作员站的操作：

（1）合闸操作：在系统图中单击相应的设备，弹出手操器对话框；单击“合选择”、“合执行”，开关合闸，“合”红灯亮；单击“合选择”、“合取消”，取消合闸操作；单击“退出”，关闭手操器对话框。

（2）分闸操作：单击“跳选择”、“跳执行”，开关跳闸，“分”绿灯亮；单击“跳选择”、“跳取消”，取消分闸操作；单击“退出”，关闭手操器对话框。

2．硬手操盘上的操作：

硬手操开关有五个位置：跳闸（0°）、就地（45°）、远控（90°）、就地（135°）、合闸（180°）。正常情况下将开关置于“远控”位置。合闸时，将开关打至“合闸” 位置，然后将开关打至“远控”位置；分闸时，将开关打至“跳闸”

位置，然后将开关打至“远控”位置。合闸或分闸操作不成功，也要将开关打至“远控”位置。

说明：低压开关在合闸前，先进行分闸操作，使开关储能。

三．故障和事故处理：

1．电气设备故障或事故处理：

当设备运行中出现故障或事故后，在电脑上方出现光字报警，同时出现音响报警，在明确了故障及事故情况后，单击光字报警信息，音响、光字报警消失。然后根据《运行规程》处理。

2．监控系统故障处理：

（1） 当操作员站显示的灯光指示及其它数据与实际设备运行位置、状态不相符，而电气一、二次设备运行正常时，运行人员及时通知工程师站管理人员进行处理，同时加强设备的监视与巡视。需要操作时，在保护屏上用硬手操作开关操作。

（2） 当电脑“死机”时，运行人员可重新启动计算机。在“程序”中打开Hollysys Smartpro，在Facview Exlorer中打开Jhrd，单击“运行”图标，打开“电气系统”，进入操作界面。重新启动后仍不能正常工作，通知工程师站管理人员处理。设备的操作改由硬手操开关操作。

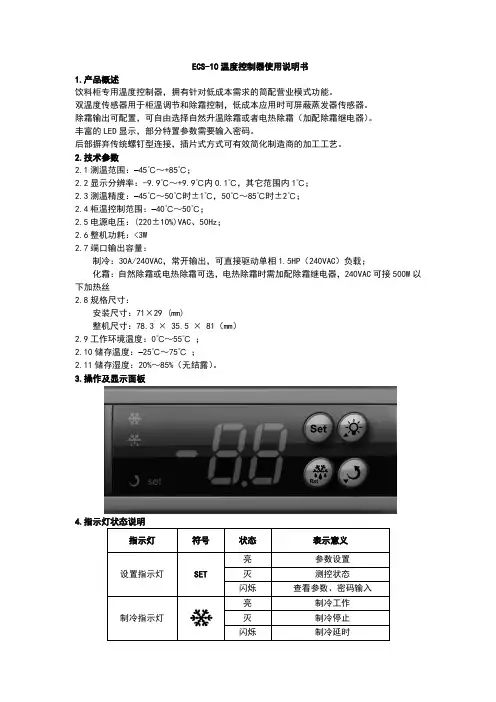

ECS-10温度控制器使用说明书

1.产品概述

饮料柜专用温度控制器，拥有针对低成本需求的简配营业模式功能。

双温度传感器用于柜温调节和除霜控制，低成本应用时可屏蔽蒸发器传感器。

除霜输出可配置，可自由选择自然升温除霜或者电热除霜（加配除霜继电器）。

丰富的LED显示，部分特置参数需要输入密码。

后部摒弃传统螺钉型连接，插片式方式可有效简化制造商的加工工艺。

2.技术参数

2.1测温范围：-45℃～+85℃；

2.2显示分辨率：-9.9℃～+9.9℃内0.1℃，其它范围内1℃；

2.3测温精度：-45℃～50℃时±1℃，50℃～85℃时±2℃；

2.4柜温控制范围：-40℃～50℃；

2.5电源电压：(220±10%)VAC、50Hz；

2.6整机功耗：<3W

2.7端口输出容量：

制冷：30A/240VAC，常开输出，可直接驱动单相1.5HP（240VAC）负载；

化霜：自然除霜或电热除霜可选，电热除霜时需加配除霜继电器，240VAC可接500W以下加热丝

2.8规格尺寸：

安装尺寸：71×29 (mm)

整机尺寸：78.3 × 35.5 × 81（mm）

2.9工作环境温度：0℃～55℃ ；

2.10储存温度：-25℃～75℃ ；

2.11储存湿度：20%～85%（无结露）。

3.操作及显示面板

4.指示灯状态说明

指示灯 符号 状态 表示意义

设置指示灯 SET 亮 参数设置

灭 测控状态

闪烁 查看参数、密码输入

制冷指示灯 亮 制冷工作

灭 制冷停止

闪烁 制冷延时 指示灯

符号 状态 表示意义

化霜指示灯 亮 化霜工作

灭 化霜停止

一键还原 亮 执行参数一键还原

5.参数表

菜单 菜单功能 设定范围 默认值 单位 备注

用户菜单

F1 温度设定上限值 温度设定下限值～+50 4 ℃

F2 温度设定下限值 -40～温度设定上限值 2 ℃

F3 柜温传感器校正 -5～+5 0 ℃

阿里云是阿里巴巴集团旗下的云计算服务提供商，提供包括计算、存储、数据库、网络、安全等多种云服务。操作阿里云需要按照具体的服务和需求进行操作，以下是一般性的阿里云基本操作手册的大致内容：

1. 注册和登录：

- 注册阿里云账号。

- 登录阿里云控制台。

2. 云服务器（ECS）操作：

- 创建和配置云服务器实例。

- 安全组设置和网络配置。

- 远程连接和管理服务器。

3. 存储服务操作：

- 使用对象存储服务（OSS）上传和下载文件。

- 使用块存储服务（EBS）管理云硬盘。

- 配置文件存储服务（NAS）。

4. 数据库服务操作：

- 创建和管理云数据库（RDS）。

- 使用NoSQL数据库服务（Table Store）。

- 设置和管理缓存服务（Redis）。

5. 网络服务操作：

- 配置和管理云网络（VPC）。

- 设置弹性公网IP和负载均衡。

- 配置安全组和访问控制。

6. 域名和网站操作：

- 注册和管理域名。

- 配置CDN加速服务。

- 部署和管理云主机上的网站。

7. 安全和监控：

- 设置访问控制和权限。

- 使用安全服务（WAF、安骑士）。

- 配置监控和警报。

8. 容器服务操作：

- 使用容器服务（Kubernetes）部署和管理容器应用。

- 使用容器镜像服务（Container Registry）。

9. Serverless服务操作：

- 使用函数计算（Function Compute）。

- 设置API网关和消息服务（MNS）。

10. 开发者工具：

- 使用阿里云命令行工具CLI。

- 使用开发者工具（SDK）进行开发。

11. 财务管理：

- 查看和管理费用和账单。

- 设置预算和报警。

12. 升级和扩展：

- 升级和扩展云资源。 - 了解和使用阿里云市场的服务。

请注意，以上是一般性的操作手册大纲，具体的操作步骤和细节可能会因服务类型和版本的不同而有所变化。建议查阅阿里云官方文档，以获取最准确和最新的操作指南。

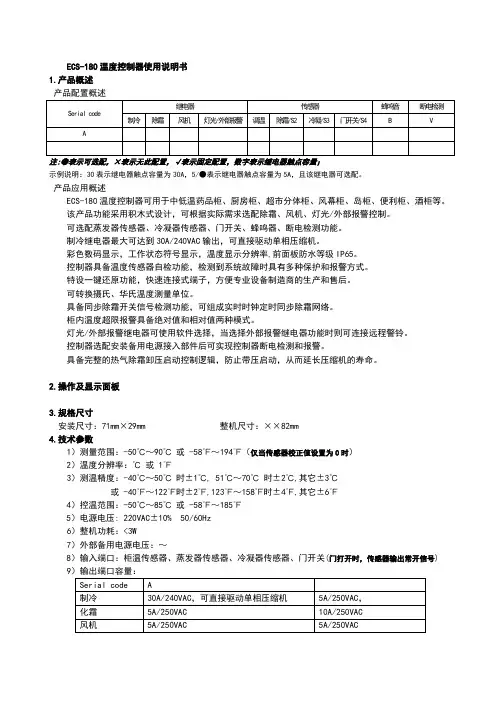

ECS-180温度控制器使用说明书

1.产品概述

产品配置概述

Serial code 继电器 传感器 蜂鸣音 断电检测

制冷 除霜 风机 灯光/外部报警 调温 除霜/S2 冷凝/S3 门开关/S4 B V

A

注:●表示可选配，×表示无此配置，√表示固定配置，数字表示继电器触点容量；

示例说明：30表示继电器触点容量为30A，5/●表示继电器触点容量为5A，且该继电器可选配。

产品应用概述

ECS-180温度控制器可用于中低温药品柜、厨房柜、超市分体柜、风幕柜、岛柜、便利柜、酒柜等。

该产品功能采用积木式设计，可根据实际需求选配除霜、风机、灯光/外部报警控制。

可选配蒸发器传感器、冷凝器传感器、门开关、蜂鸣器、断电检测功能。

制冷继电器最大可达到30A/240VAC输出，可直接驱动单相压缩机。

彩色数码显示，工作状态符号显示，温度显示分辨率,前面板防水等级IP65。

控制器具备温度传感器自检功能，检测到系统故障时具有多种保护和报警方式。

特设一键还原功能，快速连接式端子，方便专业设备制造商的生产和售后。

可转换摄氏、华氏温度测量单位。

具备同步除霜开关信号检测功能，可组成实时时钟定时同步除霜网络。

柜内温度超限报警具备绝对值和相对值两种模式。

灯光/外部报警继电器可使用软件选择，当选择外部报警继电器功能时则可连接远程警铃。

控制器选配安装备用电源接入部件后可实现控制器断电检测和报警。

具备完整的热气除霜卸压启动控制逻辑，防止带压启动，从而延长压缩机的寿命。

2.操作及显示面板

3.规格尺寸

安装尺寸：71mm×29mm 整机尺寸：××82mm

4.技术参数

1）测量范围：-50℃～90℃ 或 -58℉～194℉（仅当传感器校正值设置为0时）

2）温度分辨率：℃ 或 1℉

3）测温精度：-40℃～50℃ 时±1℃, 51℃～70℃ 时±2℃,其它±3℃
