传动轴设计及应用

课程设计名称： 传动轴(批量为200件)机械加工工艺规程设计

* * * 名： ***

学 院： 机电工程学院

专业及班级： 08级材料成型及控制工程1班

学 号： **********

****： ***

2010年12月16日

目 录

一．机械制造课程设计的目的…………………………………………………

二．生产纲领的计算与生产类型的确定………………………………………

1.生产类型的确定……………………………………………………………

2.生产纲领的计算……………………………………………………………

三．传动轴的工艺性分析…………………………………………………………

1.零件的结构特点及应用………………………………………………………………

2.零件的工艺分析……………………………………………………………

四. 选择毛坯、确定毛坯尺寸、设计毛坯图……………………………………

1.毛坯的选择………………………………………………………………

2.确定毛坯的尺寸公差及机械加工余量……………………………………

3.设计毛坯图……………………………………………………………

五. 选择传动轴的加工方法，制定工艺路线……………………………………

1.定为基准的选择…………………………………………………………

2.零件表面加工方法的确定………………………………………………

3.制定工艺路线……………………………………………………………

4.热处理工序的安排…………………………………………………………

传动轴的设计及校核

1 / 12 第一章 轻型货车原始数据及设计要求

发动机的输出扭矩：最大扭矩285.0N·m/2000r/min；轴距：3300mm；变速器传动比: 五挡1 ，一挡7.31，轮距：前轮1440毫米，后轮1395毫米，载重量2500千克

设计要求：

第二章 万向传动轴的结构特点及基本要求

万向传动轴一般是由万向节、传动轴和中间支承组成。主要用于在工作过程中相对位置不节组成。伸缩套能自动调节变速器与驱动桥之间距离的变化。万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化，并实现两轴的等角速传动。一般万向节由十字轴、十字轴承和凸缘叉等组成。

传动轴是一个高转速、少支承的旋转体，因断改变的两根轴间传递转矩和旋转运动。重型载货汽车根据驱动形式的不同选择不同型式的传动轴。一般来讲4×2驱动形式的汽车仅有一根主传动轴。6×4驱动形式的汽车有中间传动轴、主传动轴和中、后桥传动轴。6×6驱动形式的汽车不仅有中间传动轴、主传动轴和中、后桥传动轴，而且还有前桥驱动传动轴。在长轴距车辆的中间传动轴一般设有传动轴中间支承．它是由支承架、轴承和橡胶支承组成。

传动轴是由轴管、伸缩套和万向此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整。因此，一组传动轴是配套出厂的，在使用中就应特别注意。 传动轴的设计及校核

2 / 12

图 2-1 万向传动装置的工作原理及功用

图 2-2 变速器与驱动桥之间的万向传动装置

基本要求：

1.保证所连接的两根轴相对位置在预计范围内变动时，能可靠地传递动力。

2.保证所连接两轴尽可能等速运转。

3.由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内。

4.传动效率高，使用寿命长，结构简单，制造方便，维修容易等

第三章 轻型货车万向传动轴结构分析及选型

万向传动轴设计范文

万向传动轴（Universal Joint Shaft）是一种能够实现两个轴线的不同角度传动的机械传动装置，广泛应用于汽车、机械设备和工业生产线等领域。本文将详细介绍万向传动轴的设计原理、结构特点以及设计优化方法。

一、设计原理

当传动输入轴转动时，中心轴通过两个交叉连接轴的连杆传递旋转力矩，并使输出轴也产生旋转。由于交叉连接轴的特殊结构，万向传动轴能够使传动输入轴和输出轴存在不同的旋转角度，从而解决了轴线不同角度对传动的限制。

二、结构特点

在设计过程中，需要考虑以下几个关键参数：

1.轴间角度：指传动输入轴与输出轴之间的夹角。该角度越大，传动轴工作时的额定转速越低，并且还会增加传动过程中的振动和噪音。

2.传动扭矩：表示输入轴传递给输出轴的力矩大小。在设计中需要根据传动系统的需求确定传动轴的最大扭矩。

3.长度和直径：传动轴的长度和直径需要根据具体应用条件和承载要求进行确定。

三、设计优化方法

在进行万向传动轴的设计时，可以采用以下几种优化方法： 1.结构材料选择：传动轴的结构材料对其承载能力和耐久性具有重要影响。可以通过优化材料选择，如选用高强度合金钢，来提高传动轴的耐久性能。

2.回转角度优化：通过合理设计传动轴的长度和交叉板角度，使得传动轴的回转角度在设计范围之内，从而提高传动效率并减少振动和噪音。

3.杆件直径优化：传动轴的杆件直径直接影响其承载能力。可以采用有限元分析方法来优化杆件的直径，以满足传动系统的扭矩和振动要求。

4.轴承选择与布局：传动轴的轴承选择与布局对其旋转平衡性和耐久性有重要影响。可以通过优化轴承的类型和布局，如选用角接触球轴承和双排球轴承，来提高传动轴的工作稳定性和寿命。

总之，万向传动轴作为一种重要的机械传动装置，在众多领域都有广泛应用。其设计涉及到结构原理、材料选择、回转角度优化、杆件直径优化以及轴承选择与布局等多个方面，需要综合考虑承载能力、回转角度和振动噪音等设计要求，以实现传动系统的高效、稳定和可靠工作。

轴加工设计

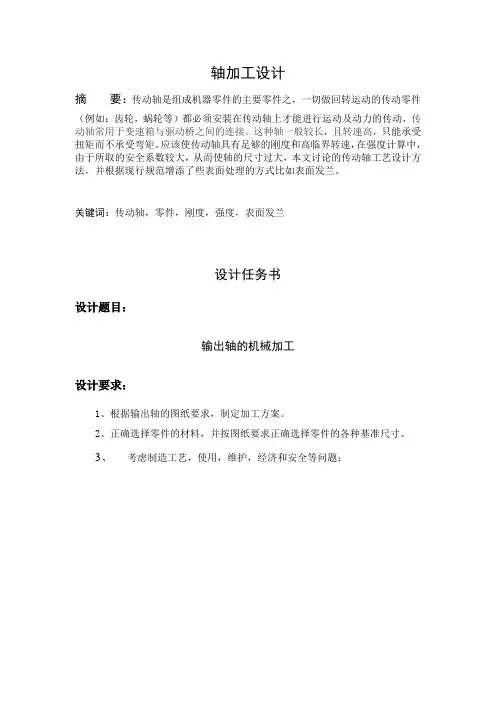

摘 要：传动轴是组成机器零件的主要零件之，一切做回转运动的传动零件（例如：齿轮，蜗轮等）都必须安装在传动轴上才能进行运动及动力的传动，传动轴常用于变速箱与驱动桥之间的连接。这种轴一般较长，且转速高，只能承受扭矩而不承受弯矩。应该使传动轴具有足够的刚度和高临界转速，在强度计算中，由于所取的安全系数较大，从而使轴的尺寸过大，本文讨论的传动轴工艺设计方法，并根据现行规范增添了些表面处理的方式比如表面发兰。 关键词：传动轴，零件，刚度，强度，表面发兰

设计任务书

设计题目：

输出轴的机械加工

设计要求：

1、根据输出轴的图纸要求，制定加工方案。

2、正确选择零件的材料，并按图纸要求正确选择零件的各种基准尺寸。

3、 考虑制造工艺，使用，维护，经济和安全等问题；

目 录

中文摘要 ........................................................................................Ⅰ

计划任务书 ...............................................................................Ⅱ

1概述 ................................................................................................1

1.1 问题的提出及研究意向.........................................................1

1.2 本文研究的目的和研究内容.................................................1 2零件的分析 ..................................................................................2
