无线充电芯片方案

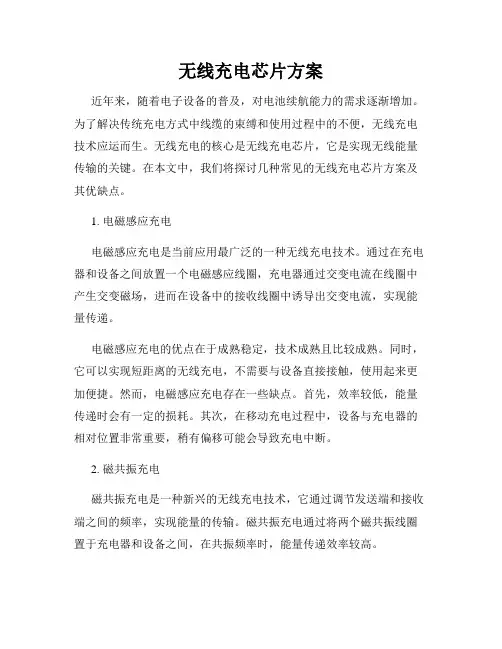

近年来，随着电子设备的普及，对电池续航能力的需求逐渐增加。为了解决传统充电方式中线缆的束缚和使用过程中的不便，无线充电技术应运而生。无线充电的核心是无线充电芯片，它是实现无线能量传输的关键。在本文中，我们将探讨几种常见的无线充电芯片方案及其优缺点。

1. 电磁感应充电

电磁感应充电是当前应用最广泛的一种无线充电技术。通过在充电器和设备之间放置一个电磁感应线圈，充电器通过交变电流在线圈中产生交变磁场，进而在设备中的接收线圈中诱导出交变电流，实现能量传递。

电磁感应充电的优点在于成熟稳定，技术成熟且比较成熟。同时，它可以实现短距离的无线充电，不需要与设备直接接触，使用起来更加便捷。然而，电磁感应充电存在一些缺点。首先，效率较低，能量传递时会有一定的损耗。其次，在移动充电过程中，设备与充电器的相对位置非常重要，稍有偏移可能会导致充电中断。

2. 磁共振充电

磁共振充电是一种新兴的无线充电技术，它通过调节发送端和接收端之间的频率，实现能量的传输。磁共振充电通过将两个磁共振线圈置于充电器和设备之间，在共振频率时，能量传递效率较高。 磁共振充电相对于电磁感应充电具有更高的充电效率，且能适应一定范围内的距离和偏移，克服了电磁感应充电的缺点。然而，磁共振充电技术在应用中还存在一些问题。首先，由于频率调节的复杂性，使用磁共振充电需要更加精密的控制系统。其次，目前的磁共振充电技术在长距离传输和大功率输出方面仍然存在挑战。

3. 射频充电

射频充电是一种利用无线射频能量传输进行充电的技术。发送端通过射频信号产生电场，接收端的天线将电场转化为电能。射频充电的优点在于能够实现更远的距离传输，而且可以同时为多个设备进行无线充电。

然而，射频充电也存在一些问题。首先，传输效率相对较低，能量传输过程中会有较大的能量损耗。其次，射频充电器和设备之间需要较为精确的对位，对于大规模应用来说，布置射频充电设备的成本较高。

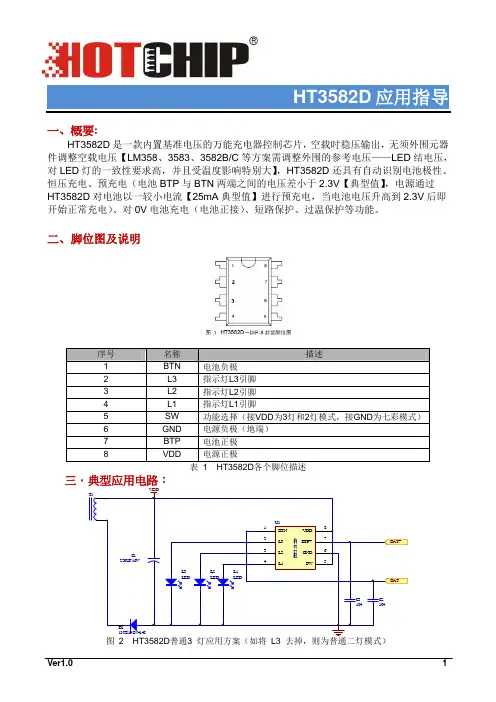

Ver1.0 1 HT3582D应用指导 一、概要: HT3582D是一款内置基准电压的万能充电器控制芯片，空载时稳压输出，无须外围元器件调整空载电压【LM358、3583、3582B/C等方案需调整外围的参考电压——LED结电压，对LED灯的一致性要求高，并且受温度影响特别大】，HT3582D还具有自动识别电池极性、恒压充电、预充电（电池BTP与BTN两端之间的电压差小于2.3V【典型值】，电源通过HT3582D对电池以一较小电流【25mA典型值】进行预充电，当电池电压升高到2.3V后即开始正常充电）、对0V电池充电（电池正接）、短路保护、过温保护等功能。 二、脚位图及说明 序号 名称 描述 1 BTN 电池负极 2 L3 指示灯L3引脚 3 L2 指示灯L2引脚 4 L1 指示灯L1引脚 5 SW 功能选择（接VDD为3灯和2灯模式，接GND为七彩模式）6 GND 电源负极（地端） 7 BTP 电池正极 8 VDD 电源正极 表 1 HT3582D各个脚位描述 三．典型应用电路： D11N5819/IN4148C1220UF/16VL1LEDL2LEDL3LEDC2104C3104BTN-1L32L23L14SW5GND6BTP+7VDD8U1HT3582DBAT+BAT-VDDT1 图 2 HT3582D普通3 灯应用方案（如将 L3 去掉，则为普通二灯模式） HT3582D应用指导

Ver1.0 2

14C1220uF/16VL1LEDL2LEDL3LEDC4104C3104BTN-1L32L23L14SW5GND6BTP+7VDD8U1HT3582DBAT+BAT-VDDC22.2uF/NC 图 3 HT3582D 七彩灯应用方案(如果七彩灯品质较好，C2可选择不接) 注：PIN1的104电容需接GND，与3582B/C等方案接法不一样 四、充电特点 HT3582D采用恒压充电模式，充电电流呈持续线性，充电结束后电池电压基本不会回滞，电池可以充得很满，电池更耐用，并且充电时不存在短时间回充的问题（俗称LED2和LED3来回闪）。而市面上3582B/C等为脉冲充电模式，充电电压呈脉冲式关断，充电电流也呈脉冲式波动（电池的寿命跟充放电次数有很大的关系，这种充电模式很容易把电池充鼓，缩短电池的寿命），充电结束后电池电压一般会下降100mV左右，容易出现迅速回充问题。 HT3582D内置MOSFET具有比较低的内阻，在电源电压为5.2V（稳压源供电），充电的电池电压为3.6V时，充电电流一般超过350mA，特别适合带USB输出的方案使用。下表是使用稳压电源5.2V供电时测试的电池电压在不同阶段的充电电流数据，如果万能充前级方案比较好，有足够的电流驱动能力也会有差不多的效果。 HT3582D测试参数 输入电压（V) 电池电压(V) 充电电流(mA） 5.2 3.4 513 5.2 3.5 482 5.2 3.6 451 5.2 3.7 428 5.2 3.8 388 5.2 3.9 342 5.2 4 282 5.2 4.1 175 5.2 4.15 110 5.2 4.2 50 5.2 4.22 停止 注：此电流数据跟电池的内阻也有一定的关系。 HT3582D应用指导

AP5056的大电流锂电池充电器方案

一、AP5056芯片介绍

AP5056是一款集成了高精度电流和电压输出控制的锂电池充电管理芯片，能够实现多种充电方案。它具有低外电阻并且能够通过外部N-MOS管实现高效率的充电控制。AP5056还支持充电器电源直接供电，无需使用电池供电。

二、AP5056大电流充电器方案设计

1.输入电源电压选型

2.充电电流选型

根据实际需求，选择合适的充电电流，可通过外部电流采样电阻来设置充电电流。AP5056支持最大充电电流为2.5A，但受限于PCB布局和散热等因素，建议选择稍小的充电电流。

3.充电电压选型

4.充电状态指示设计

使用LED或其它适配器的指示灯来显示充电状态，AP5056的充电过程中会产生不同的充电状态信号，可以通过IO口来控制指示灯的亮灭。

5.温度保护设计

在AP5056进行充电过程中，如果芯片温度过高会引起电流降低或芯片关闭，以保护芯片的安全运行。因此，在电路设计中，应该合理安排电路布局和增加散热措施，以保持芯片的正常工作温度。

6.充电器输出电流限制 为了避免过流对设备和电池的损害，AP5056充电电流可以通过外部电流采样电阻和输出短路保护来进行限制。

三、AP5056大电流充电器方案的优势

1.高效率：通过外部N-MOS管实现高效率的充电控制，减少电能损耗。

2.多功能：AP5056支持多种充电方案，并具有输入过压保护、温度保护、输出短路保护等功能。

3.简化设计：AP5056集成了电流和电压输出控制，简化了锂电池充电器的设计。

4.兼容性强：支持输入电源范围广泛，适用于多种充电器方案。

总结：

以上是AP5056大电流锂电池充电器的设计方案介绍，通过合理选型和设计，可以实现高效、安全的锂电池充电。但在具体设计过程中，还应当根据实际需求和芯片的操作手册进行详细的电路设计和验证。

全协议快充芯片

全协议快充芯片是一种具有快速充电能力的芯片，能够支持各种充电协议，包括USB-PD、QC、VOOC和FCP等。这种芯片可以应用于手机、平板电脑、笔记本电脑等各种移动设备中，提供更高效、更快速的充电体验。

全协议快充芯片的主要特点是具有多种充电协议的兼容性。传统的充电芯片一般只支持一种充电协议，这就导致了用户在使用不同品牌、不同型号设备时需要使用不同的充电线或者充电器，给用户带来了不便。而全协议快充芯片通过在芯片中集成多种充电协议的支持，可以自动识别接入设备的充电需求，并根据需求提供合适的电压和电流，实现快速充电。

全协议快充芯片还具备高效能的特点。这种芯片采用了先进的充电控制算法，通过对充电系统的控制和优化，最大限度地提高电池的充电效率，减少能量损耗。同时，全协议快充芯片还支持智能温控功能，可以监测电池的温度，以防止过热或过冷对充电速度和电池寿命的影响，保证充电过程的安全性和可靠性。

全协议快充芯片的推出，对用户来说是一种福音。首先，用户无需再购买各种充电线或者充电器，只需要一根兼容全协议的线，便可以兼容各种充电协议的设备。而且，全协议快充芯片的快速充电能力，可以极大地提高用户的充电效率，节省用户的时间。再者，全协议快充芯片的智能温控功能，可以保证用户在充电过程中的安全性，减少因为充电过热导致的火灾风险。

全协议快充芯片在移动设备领域有着广阔的应用前景。随着移动设备的功能越来越强大，对电池容量和充电速度的需求也越来越高。而全协议快充芯片的推出，可以满足用户对于快速充电的需求，提高用户体验，增强产品竞争力。此外，全协议快充芯片还有望应用于无人机、电动汽车等领域，在这些领域提供高效快速的充电解决方案。

综上所述，全协议快充芯片作为一种具有兼容多种充电协议、高效能的芯片，将为移动设备用户带来更便利、更高效的充电体验。它的出现将推动移动设备领域的技术创新和发展，为用户提供更好的使用体验。
