电动车充电器方案

引言

电动车的快速发展使得充电设施的需求越来越大。充电器是电动车充电的重要设备，它直接影响着充电速度和安全性。本文将介绍几种常见的电动车充电器方案，并分析其优缺点。

1. 标准充电器

标准充电器是最常见的电动车充电方案之一。它采用家庭电源为电动车充电，通常具有输出功率较低，如2kW-3kW。标准充电器充电时间较长，通常需要数小时才能将电动车充满。不过，标准充电器成本较低，安全性较高，适合在家庭、办公场所等地方使用。

标准充电器的工作原理是将交流电转换成直流电，然后充入电动车的电池中。一般来说，标准充电器具有过充保护、过流保护等多种保护功能，以确保充电过程的安全性。 2. 快速充电器

快速充电器是一种高功率充电方案，能够大幅缩短电动车充电时间。快速充电器通常使用特殊的充电设备，例如充电桩或特定的充电站。这些设备采用高功率直流充电（DC）技术，能够在短时间内充入大量的电能。

快速充电器的输出功率通常在30kW-120kW之间，充电速度非常快。一般来说，快速充电器可以在30分钟至1小时内将电动车充满。然而，快速充电器的成本较高，且需要专门的充电设备和电力配套设施。此外，快速充电过程中可能产生较高的温度，需要加强散热措施。

3. 换电站

换电站是一种另类的电动车充电方案。它通过更换电动车电池来实现快速充电。用户可以将电动车开到换电站，将电池取出并替换成已充满的电池，整个过程只需几分钟。 换电站的优势在于充电速度极快，并且无需等待充电。此外，换电站还可以提供电池租赁服务，使用户无需购买电池，降低了电动车的购买成本。然而，换电站需要大量的电池储备和设备投入，而且需要专门的场地和操作人员。此外，由于电池的不同品牌和规格，换电站的兼容性也需要被考虑。

4. 充电桩

充电桩是一种为电动车提供充电的设备，通常安装在停车位或者道路旁边。充电桩可以提供交流充电（AC）或直流充电（DC）功能，充电功率通常在7kW-50kW之间。充电桩可以通过连接家庭电网或特殊的电源线与电动车连接来实现充电。

充电桩的优点在于安装方便，用户可以在停车时方便地充电。充电桩具有智能管理系统，能够监测充电过程中的电流、电压和温度等参数，保证充电的安全性。然而，充电桩的充电速度相对较慢，不能满足用户对快速充电的需求。 结论

电动车充电器方案有多种选择，用户可以根据自己的需求和场景选择合适的充电方案。标准充电器适合家庭、办公场所等地方使用，快速充电器适用于需要快速充电的场景，换电站则提供快速充电和电池租赁服务，而充电桩则方便用户在停车时进行充电。在未来，随着电动车技术的不断发展，电动车充电器方案也将不断进一步优化和改进。

合集下载

电动车智能充电器

电动车智能充电器

三亚学院

毕业论文（设计）

相关表格资料

（1）开题报告审批表（2）周进展情况记录（3）答辩记录

（4）成绩评定表（5）论文撰写过程的其他资料

论文（设计）题目： 电动车智能充电器

设计

学 院： 理工学院

专 业（方 向）： 通信工程

年 级、班 级： 通信1301班

学 生 学 号： 1310731057

学 生 姓 名： 刘 建 海

指 导 老 师： 李 洪 璠

2017年 4 月30日

三亚学院毕业论文(设计)开题报告审批表

学生姓名 刘建海 专业 通信工程 班级 通信1301

毕业论 文（设 计）题目 电动车智能充电器设计

题 目 类 型 工程设计（项目）类 ■ 论 文 类 □ 作品设计（作品）类 □ 其它 □

一、选题简介、意义与背景

以动力蓄电池为能源的电动车被认为是21世纪的绿色工程，它的出现将汽车工业的发展带入了一个全新的领域。目前，电动车核心部件中的电动机、控制器和车体三大部件在理论和技术上已较为成熟，而另两大部件蓄电池、充电器的发展还不能满足电动车的要求，有一些理论和技术问题还有待攻关，现已成为影响电动交通工具发展的瓶颈。

本设计用AT89C51单片机来完成。由51系列单片机代替PWM信号发生器输出PWM波形控制开关管在一个周期内的导通与断开。电压、电流采样电路将蓄电池的电压、电流信号进行采样，采样信号分别送进模数转换器，将电压和电流的模拟信号转换为数字信号。数字信号送入单片机（MCU），由单片机对数字信号进行分析和处理。然后单片机调整PWM输出信号的占空比。这个PWM信号送给开关电源开关管，从而便调节的开关管在一个周期内关断和导通的时间，也就是控制了高频变压器通断的时间，从而实现控制高频变压器输出电压和电流的大小。当蓄电池充电满后，由单片机输出信号控制开关断开电源，充电器便停止对蓄电池的充电。这是充电器目前比较新的一种方法，这种方案的特点是，技术比较复杂、没有什么实用经验、所需的元器件少、成本比方案一要高，单片机使用软件来控制整个充电器，使得充电的过程易于控制。在充满电的情况下才会产生过充电的现象，减少蓄电池的损耗，延长蓄电池的寿命

电动车48V20AH充电器

电动车48V20AH充电器

尼康电动车48V20AH充电器不跳灯处理

充电器原理图及实物图如下：

工作原理：

220V交流电源经整流滤波后经变压器绕组T1到场管8N60C到地。8N60C受控于脉宽调制器UC3842。绕组T3输出交流脉冲，经肖特基管1600CT整流为直流输出供电电瓶充电。输出电压一路经R20、R15分压加在精密电压源TL431控制极上，用TL431输出电压控制光电管4N35，4N35电流被送到UC3842的电压反馈端2脚，控制输出电压的高低。输出电压另一路经降压产生稳定的12V基准电压供给电压比较器LM358，其中R23、R24为6脚分压50mV，R17、R33、R34为2脚分压240mV。0.1Ω大功率电阻RJ串联在充电回路负极，充电电流在RJ上的电压降被送到电压比较器LM358的3号脚和5号脚。

充电初初期，电瓶电压很低，电流很大， RJ上的电压降超过240mV， LM358的1脚输出高电平，TL431控制极电位超过2.5V，4N35导通，脉宽控制器UC3842的2脚电位上升，6脚输出脉宽变窄（占空比减小），控制场管8N60C栅极，主回路电流自动减小，动态稳定在约2.4A，LM358的1脚输出低电平。此时为怛流充电阶段，输出电压及电瓶电压都在遂渐升高。

同时由于RJ上的电压降远超过50mV， LM358的7脚输出高电平，红色指示灯亮，三极管8050也导通，风扇工作。

当电瓶电压上升到约59V时，输出电压也升高到约60V， TL431控制电压也上升到2.5V，此时TL431开始受控，输出电压不再上升，稳定在约60V。此时为怛压充电阶段，充电继续，电瓶电压仍在上升，充电电流随着电压差的减小也遂渐降低。

当充电电流降低到约500mA时，RJ上的电压降不足50mV， LM358的7脚输出低电平，红灯灭风扇停。同时三极管1015导通，TL431控制极上的电压也突然上升超过2.5V，TL431完全导通，UC3842的2脚电位突然上升，6脚输出脉宽突然变的很窄，输出电流变的极小约200mA。此时为涓流充电阶段。三极管9013也同时导通，绿色指示灯亮。

电动车充电器设计

电动车充电器设计

电动车充电器设计 摘 要

I 电动车充电器

摘 要

随着电动车的普及，电动车充电器的使用也越来越广泛。充电器的种类很多，其原理大同小异。物美价廉使其得到广泛应用。本设计是基于对电动车充电，采用普通的电子元件、不用昂贵的专用集成电路，既便于制作又降低制作费用。

本次电动车充电器的设计是将220V市电经整流、滤波、稳压输出44V对电池进行充电，同时本电路具有电压保护电路及灯光指示充电状态的功能。主电路主要分为电源电路、振荡电路、电压保护电路、充电状态指示电路四个单元电路。基准电路采用TL431精密基准稳压源输出2.5V电压以控制电压变化，LM324四运算放大器起到过流保护、稳定输出电压、控制充放电状态等作用。本次设计主要从总体方案设计、基本电路介绍、单元电路设计等方面进行详细的介绍。

关键词：充电器 电源 振荡 保护电路

I Abstract（外语专业的需要）

【英文摘要正文输入】

Keywords:

目 录

35 目 录

摘 要 ............................................................................................................................. I

ABSTRACT（外语专业的需要） .............................................................................. II

目 录 .......................................................................................................................... III

第一章 绪论 ................................................................................................................... 1

电动车智能充电器 2

电动车智能充电器 2

龙源期刊网

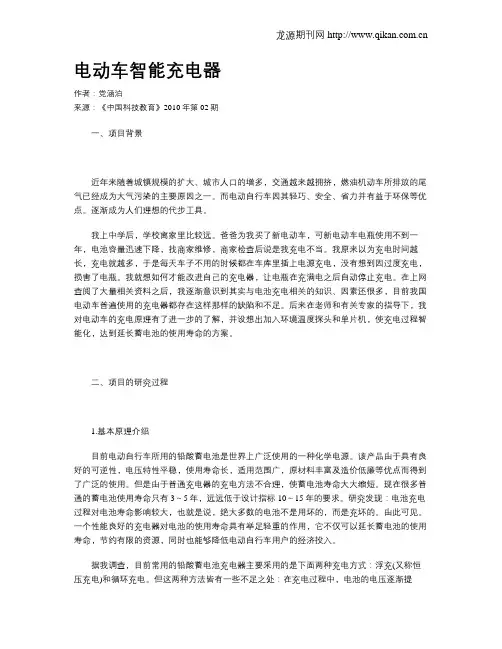

电动车智能充电器
