超级奥氏体254SMO、S31254不锈钢的耐腐蚀应用和四点优势

超级奥氏体不锈钢254SMo焊接的研究及应用李亚辉发布时间：2021-09-01T06:12:29.900Z 来源：《建筑学研究前沿》2021年10期作者：李亚辉樊开霄[导读] 正确的焊接工艺是材料抗点蚀性和力学性能的保证。

因此，在生产中要严格遵守焊接工艺指导书的要求，执行焊接工艺参数，才能充分发挥材料的优异性能。

在此基础上，重点研究了超级奥氏体不锈钢254SMo的特性、焊接性能、焊接工艺控制和焊接试板检验。

李亚辉樊开霄中核四0四有限公司第二项目部酒泉 735000摘要：正确的焊接工艺是材料抗点蚀性和力学性能的保证。

因此，在生产中要严格遵守焊接工艺指导书的要求，执行焊接工艺参数，才能充分发挥材料的优异性能。

在此基础上，重点研究了超级奥氏体不锈钢254SMo的特性、焊接性能、焊接工艺控制和焊接试板检验。

关键词：254SMo；超级奥氏体不锈钢；焊接工艺1、254SMo的特点超级奥氏体不锈钢254SMo是一种高强度、高耐蚀性的纯奥氏体不锈钢。

其化学成分中的镍、铬、钼、氮等元素高于常规奥氏体不锈钢，大大提高了奥氏体组织的稳定性和耐腐蚀性。

254SMo的点蚀当量数（PREN）大于40（PREN=Cr%+3.3Mo%+16N%），临界点腐蚀温度达到87℃±3℃，其力学性能、耐高温性能和耐腐蚀性能远高于普通奥氏体不锈钢304L和316L。

尤其是254SMo奥氏体不锈钢，它具有优异的抗氯离子腐蚀性，使其广泛应用于含有高浓度氯离子的液体介质和海水等恶劣环境[1]。

此外在酸性介质的各种工业场合，特别是在含卤化物的酸中，254SMo的耐腐蚀性与昂贵的哈氏合金和钛相当。

由此可见，254SMo是一种高性价比的奥氏体不锈钢，在国内外氯碱化工、脱硫环保设备及管道中应用广泛。

在制造过程中，254SMo的焊接是最重要和最关键的特殊工艺之一。

这种材料焊接要求高，工艺复杂，焊接难度大，因此需要制定合理的焊接工艺，严格执行焊接工艺指导书，以保证焊接质量，充分发挥材料的各种优异性能。

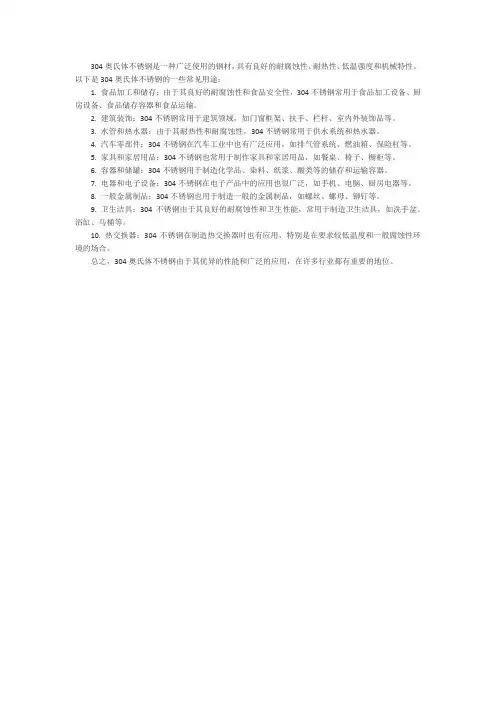

304奥氏体不锈钢是一种广泛使用的钢材，具有良好的耐腐蚀性、耐热性、低温强度和机械特性。

以下是304奥氏体不锈钢的一些常见用途：
1. 食品加工和储存：由于其良好的耐腐蚀性和食品安全性，304不锈钢常用于食品加工设备、厨房设备、食品储存容器和食品运输。

2. 建筑装饰：304不锈钢常用于建筑领域，如门窗框架、扶手、栏杆、室内外装饰品等。

3. 水管和热水器：由于其耐热性和耐腐蚀性，304不锈钢常用于供水系统和热水器。

4. 汽车零部件：304不锈钢在汽车工业中也有广泛应用，如排气管系统、燃油箱、保险杠等。

5. 家具和家居用品：304不锈钢也常用于制作家具和家居用品，如餐桌、椅子、橱柜等。

6. 容器和储罐：304不锈钢用于制造化学品、染料、纸浆、酸类等的储存和运输容器。

7. 电器和电子设备：304不锈钢在电子产品中的应用也很广泛，如手机、电脑、厨房电器等。

8. 一般金属制品：304不锈钢也用于制造一般的金属制品，如螺丝、螺母、铆钉等。

9. 卫生洁具：304不锈钢由于其良好的耐腐蚀性和卫生性能，常用于制造卫生洁具，如洗手盆、浴缸、马桶等。

10. 热交换器：304不锈钢在制造热交换器时也有应用，特别是在要求较低温度和一般腐蚀性环境的场合。

总之，304奥氏体不锈钢由于其优异的性能和广泛的应用，在许多行业都有重要的地位。

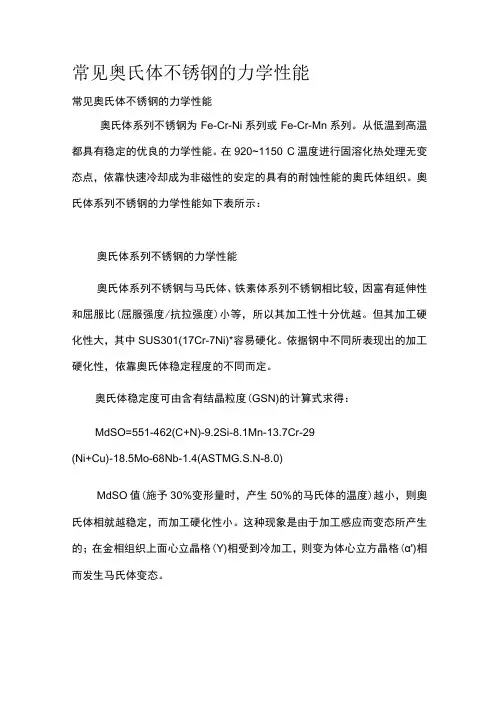

常见奥氏体不锈钢的力学性能常见奥氏体不锈钢的力学性能奥氏体系列不锈钢为Fe-Cr-Ni系列或Fe-Cr-Mn系列。

从低温到高温都具有稳定的优良的力学性能。

在920~1150°C温度进行固溶化热处理无变态点，依靠快速冷却成为非磁性的安定的具有的耐蚀性能的奥氏体组织。

奥氏体系列不锈钢的力学性能如下表所示：奥氏体系列不锈钢的力学性能奥氏体系列不锈钢与马氏体、铁素体系列不锈钢相比较，因富有延伸性和屈服比(屈服强度/抗拉强度)小等，所以其加工性十分优越。

但其加工硬化性大，其中SUS301(17Cr-7Ni)*容易硬化。

依据钢中不同所表现出的加工硬化性，依靠奥氏体稳定程度的不同而定。

奥氏体稳定度可由含有结晶粒度(GSN)的计算式求得：MdSO=551-462(C+N)-9.2Si-8.1Mn-13.7Cr-29(Ni+Cu)-18.5Mo-68Nb-1.4(ASTMG.S.N-8.0)MdSO值(施予30%变形量时，产生50%的马氏体的温度)越小，则奥氏体相就越稳定，而加工硬化性小。

这种现象是由于加工感应而变态所产生的；在金相组织上面心立晶格(Y)相受到冷加工，则变为体心立方晶格(α')相而发生马氏体变态。

这种变态还受加工温度及加工速度的影响，也即加工硬化性被加工条件所左右。

近来，巧妙地利用加工温度，将以前不可能进行的超深拉深在一定温度的情况下拉深成功。

在拉深加工中，以加工硬化系数(n值)作为加工性能指标。

奥氏体系列不锈钢的SUS304(18Cr-8Ni)*大为0.50,铁素体系列不锈钢的SUS430(18Cr)为0.22o奥氏体系列代表钢种的S∪S304(18Cr-8Ni)称为准稳定奥氏体系列，固溶化热处理后为非磁性，常温加工后，容易变态为马氏体而具有磁性。

但是，SUS305(18Cr-12Ni),因其奥氏体相是稳定的，冷加工不会引发马氏体转变，加工以后仍为非磁性。

有效地利用S∪S301(17Cr-7Ni)的加工硬化性，将其变为高强度不锈钢应用于制作弹簧或制造车辆材料。

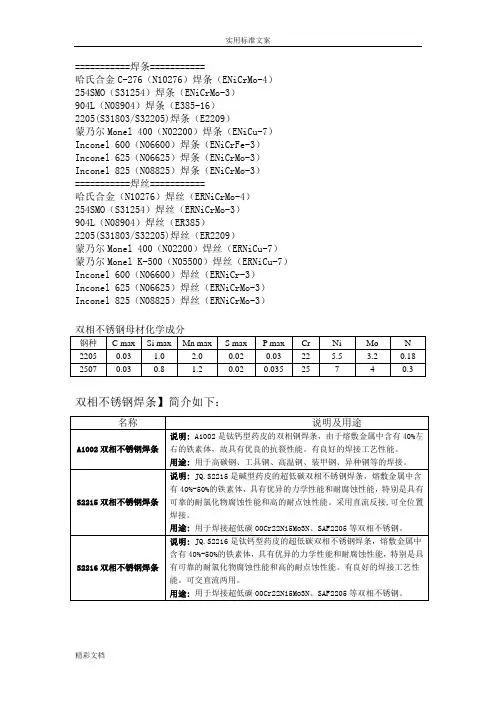

===========焊条===========哈氏合金C-276（N10276）焊条（ENiCrMo-4）254SMO（S31254）焊条（ENiCrMo-3）904L（N08904）焊条（E385-16）2205(S31803/S32205)焊条（E2209）蒙乃尔Monel 400（N02200）焊条（ENiCu-7）Inconel 600（N06600）焊条（ENiCrFe-3）Inconel 625（N06625）焊条（ENiCrMo-3）Inconel 825（N08825）焊条（ENiCrMo-3）===========焊丝===========哈氏合金（N10276）焊丝（ERNiCrMo-4）254SMO（S31254）焊丝（ERNiCrMo-3）904L（N08904）焊丝（ER385）2205(S31803/S32205)焊丝（ER2209）蒙乃尔Monel 400（N02200）焊丝（ERNiCu-7）蒙乃尔Monel K-500（N05500）焊丝（ERNiCu-7）Inconel 600（N06600）焊丝（ERNiCr-3）Inconel 625（N06625）焊丝（ERNiCrMo-3）Inconel 825（N08825）焊丝（ERNiCrMo-3）双相不锈钢焊条】简介如下：E2553-15双相不锈钢焊条碱性药皮。

具有比钛型药皮焊条更佳的低温韧性。

用于焊接焊态条件下工作的超级双相不锈钢UNS S32750、SAF2507等。

特别适合于要求立、仰焊位置的固定管件的焊接。

产品牌号（材质）双相不锈钢：00Cr22Ni5Mo3N (UNS S31803)（SAF2205、1.4462）00Cr25Ni7Mo4N （UNS S32750）(SAF2507、1.4410)00Cr18Ni5Mo3Si2 （UNS S31500）(3RE60、 1.4417)奥氏体不锈钢： 304/L、304H、321、316/L、316H、316Ti、317L、310/S、347H、904L等沉淀硬化不锈钢： 17-4PH （630）、15-5PH 、17-7PH（631）等特种钢、合金钢：254SMo(S31254),1.4529,253MA(1.4893,S30815),Inconel600, Incoloy 800/H、Monel400、K500、HastelloyC-22、C-276等；GB/T983E2553-16特性与用途：SRE2553为铁素体-奥氏体超级双相不锈钢焊条，采用钛钙型药皮，焊条具有良好的焊接工艺性能。

安徽氟塑料磁力泵材料特性简介Cr3是铁素体型高硬度不锈钢，脆性大，铸造难度大，为引进法国Hs的专有材料，该材料高铬不含镍，而耐蚀耐磨性能优于高铬镍钼合金，代表世界先进水平。

它既有良好的耐磨性，又有良好的耐腐蚀性和较强的抗点蚀、抗晶间腐蚀能力。

265(CD4MCu)是低碳双相不锈钢，为引进法国H•S的专有材料，硬度高，铸造性能好，机械性能及机加工性能好，焊接性能好。

既有良好的耐腐蚀性，又有良好的耐磨性，在含有氯离子的介质中抗应力腐蚀性能也很好。

2524是低碳高镍铬奥氏体不锈钢，为引进法国H•S的专有材料，耐腐蚀性能极好，在非氧化性酸如硫酸、磷酸、醋酸及甲酸中有很好耐腐蚀性，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗应力腐蚀及抗缝隙腐蚀性能。

适用于7℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。

C4属超低碳高硅奥氏体不锈钢，是我国高硅奥氏体不锈钢中综合性能优良和应用最广泛的浓硝酸用钢。

在中、低温(≤5℃)下，CQB-F型氟塑料磁力驱动泵一、产品特点防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。

由于泵的过流部分选用“氟塑料合金”制造。

可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、工作原理驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

三、主要用途本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度：-20℃至100℃。

CQB-F 型氟塑料磁力驱动泵（性能参数）型号口径流量(m3/h)扬程(m)电机功率(kW)电压(V)材质进口(mm)出口(mm)CQB15-10-85F1515 1.880.12220/380氟塑料CQB20-15-105F25183120.37220/380CQB32-25-125F3225 3.2200.75380CQB32-25-145F3225 3.2250.75380CQB40-32-115F4032 6.3150.75380CQB40-32-145F4032 6.325 1.5380CQB40-32-160F4032 6.332 2.2380CQB50-40-125F504012.520 2.2380CQB50-40-160F504012.5323380CQB65-50-125F655025203380CQB65-50-160F65502532 5.5380CQB80-65-125F806550207.5380CQB80-65-160F8065503211380CQB100-80-125F100801002011380CQB100-80-160F 100801003218.5380注:表中CQB32-25-125F----CQB100-80-160F 都可配防爆电机CQ 型磁力驱动泵CQ 型磁力驱动泵一、概述CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

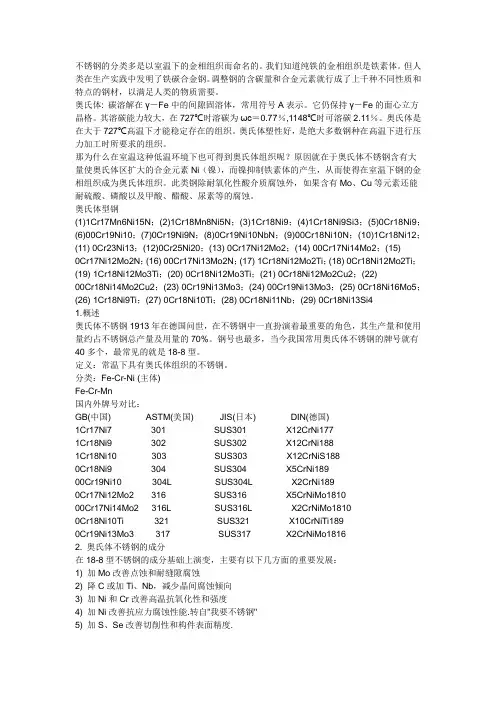

不锈钢的分类多是以室温下的金相组织而命名的。

我们知道纯铁的金相组织是铁素体。

但人类在生产实践中发明了铁碳合金钢。

调整钢的含碳量和合金元素就行成了上千种不同性质和特点的钢材，以满足人类的物质需要。

奥氏体: 碳溶解在γ－Fe中的间隙固溶体，常用符号A表示。

它仍保持γ－Fe的面心立方晶格。

其溶碳能力较大，在727℃时溶碳为ωc＝0.77％,1148℃时可溶碳2.11％。

奥氏体是在大于727℃高温下才能稳定存在的组织。

奥氏体塑性好，是绝大多数钢种在高温下进行压力加工时所要求的组织。

那为什么在室温这种低温环境下也可得到奥氏体组织呢？原因就在于奥氏体不锈钢含有大量使奥氏体区扩大的合金元素Ni（镍），而镍抑制铁素体的产生，从而使得在室温下钢的金相组织成为奥氏体组织。

此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。

奥氏体型钢(1)1Cr17Mn6Ni15N；(2)1Cr18Mn8Ni5N；(3)1Cr18Ni9；(4)1Cr18Ni9Si3；(5)0Cr18Ni9；(6)00Cr19Ni10；(7)0Cr19Ni9N；(8)0Cr19Ni10NbN；(9)00Cr18Ni10N；(10)1Cr18Ni12；(11) 0Cr23Ni13；(12)0Cr25Ni20；(13) 0Cr17Ni12Mo2；(14) 00Cr17Ni14Mo2；(15)0Cr17Ni12Mo2N；(16) 00Cr17Ni13Mo2N；(17) 1Cr18Ni12Mo2Ti；(18) 0Cr18Ni12Mo2Ti；(19) 1Cr18Ni12Mo3Ti；(20) 0Cr18Ni12Mo3Ti；(21) 0Cr18Ni12Mo2Cu2；(22)00Cr18Ni14Mo2Cu2；(23) 0Cr19Ni13Mo3；(24) 00Cr19Ni13Mo3；(25) 0Cr18Ni16Mo5；(26) 1Cr18Ni9Ti；(27) 0Cr18Ni10Ti；(28) 0Cr18Ni11Nb；(29) 0Cr18Ni13Si41.概述奥氏体不锈钢1913年在德国问世，在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占不锈钢总产量及用量的70%。

马氏体不锈钢和奥氏体不锈钢一、马氏体不锈钢马氏体不锈钢是一种具有优异耐腐蚀性的不锈钢材料。

它的特点是具有良好的强度和韧性，同时具备优异的耐热性和耐蚀性。

马氏体不锈钢通常由奥氏体不锈钢经过淬火和时效处理得到。

马氏体不锈钢的主要组织结构是马氏体，这是一种具有高硬度的组织形态。

通过淬火处理，奥氏体不锈钢中的铁素体和奥氏体会转变为马氏体，从而提高材料的强度和韧性。

此外，马氏体不锈钢还具有较高的耐腐蚀性能，可以在恶劣的环境中长时间使用。

马氏体不锈钢在工业领域具有广泛应用。

它广泛用于制造各种耐腐蚀的零部件，如阀门、管道、泵体等。

此外，马氏体不锈钢还被广泛用于制造刀具、弹簧和机械零件等。

二、奥氏体不锈钢奥氏体不锈钢是一种具有良好耐腐蚀性和机械性能的不锈钢材料。

奥氏体不锈钢的主要组织结构是奥氏体，这是一种具有良好塑性和韧性的组织形态。

奥氏体不锈钢具有高强度、良好的焊接性能和优异的耐腐蚀性能。

奥氏体不锈钢的耐腐蚀性能主要取决于其中的铬含量。

铬是一种具有良好抗氧化性的元素，可以形成一层致密的氧化铬膜来保护材料表面免受腐蚀的侵害。

因此，奥氏体不锈钢中的铬含量越高，其耐腐蚀性能就越好。

奥氏体不锈钢具有广泛的应用领域。

它被广泛用于制造化工设备、食品加工设备、医疗器械等对耐腐蚀性能要求较高的领域。

此外，奥氏体不锈钢还被应用于建筑装饰、家具制造等领域，其优雅的外观和良好的耐腐蚀性能使其成为理想的材料选择。

三、马氏体不锈钢与奥氏体不锈钢的比较1. 结构：马氏体不锈钢的主要组织结构是马氏体，而奥氏体不锈钢的主要组织结构是奥氏体。

2. 性能：马氏体不锈钢具有较高的强度和硬度，同时具备良好的耐热性和耐蚀性。

奥氏体不锈钢具有良好的塑性和韧性，同时具备优异的耐腐蚀性。

3. 应用：马氏体不锈钢广泛应用于制造耐腐蚀的零部件，如阀门、管道、泵体等。

奥氏体不锈钢广泛应用于制造化工设备、食品加工设备、医疗器械等领域。

四、总结马氏体不锈钢和奥氏体不锈钢都是具有优异耐腐蚀性能的不锈钢材料。

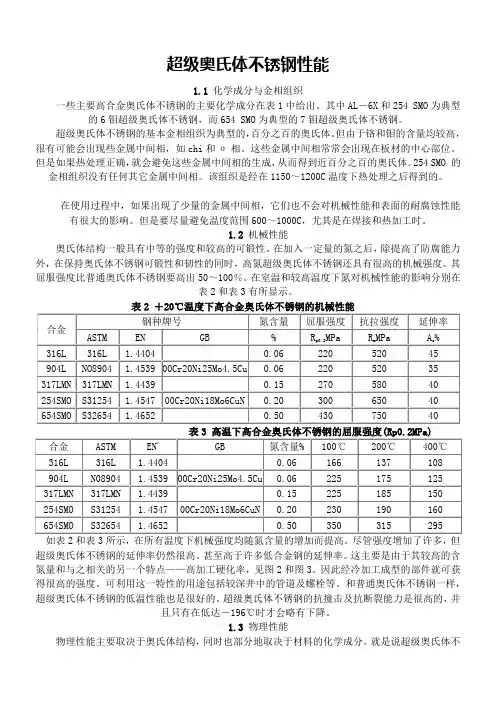

超级奥氏体不锈钢性能1.1 化学成分与金相组织一些主要高合金奥氏体不锈钢的主要化学成分在表1中给出。

其中AL－6X和254 SMO为典型的6钼超级奥氏体不锈钢，而654 SMO为典型的7钼超级奥氏体不锈钢。

超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。

但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如chi和σ相。

这些金属中间相常常会出现在板材的中心部位。

但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。

254 SMO 的金相组织没有任何其它金属中间相。

该组织是经在1150～1200C温度下热处理之后得到的。

在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。

但是要尽量避免温度范围600～1000C，尤其是在焊接和热加工时。

1.2 机械性能奥氏体结构一般具有中等的强度和较高的可锻性。

在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。

其屈服强度比普通奥氏体不锈钢要高出50～100％。

在室温和较高温度下氮对机械性能的影响分别在表2和表3有所显示。

如表2和表3所示，在所有温度下机械强度均随氮含量的增加而提高。

尽管强度增加了许多，但超级奥氏体不锈钢的延伸率仍然很高。

甚至高于许多低合金钢的延伸率。

这主要是由于其较高的含氮量和与之相关的另一个特点——高加工硬化率，见图2和图3。

因此经冷加工成型的部件就可获得很高的强度。

可利用这一特性的用途包括较深井中的管道及螺栓等。

和普通奥氏体不锈钢一样，超级奥氏体不锈钢的低温性能也是很好的。

超级奥氏体不锈钢的抗撞击及抗断裂能力是很高的，并且只有在低达－196℃时才会略有下降。

1.3 物理性能物理性能主要取决于奥氏体结构，同时也部分地取决于材料的化学成分。

就是说超级奥氏体不锈钢较普通奥氏体不锈钢，如304或316型，在物理性能方面是没有很大区别的。

在很大程度上，奥氏体不锈钢的发展是为了满足各种环境中对防腐性能的要求。

许多合金曾是被设计用于一种特定环境的，随后其应用范围发展得越来越广泛。

因此，对超级奥氏体不锈钢的选用，其耐腐蚀性能是一个很重要的依据。

这里主要介绍均匀腐蚀、点蚀、缝隙腐蚀和应力腐蚀破裂。

3.1 均匀腐蚀提高不锈钢稳定性的最重要合金元素为铬和钼。

超级奥氏体不锈钢中这些成分的含量均较高，因此在各种溶液中都显出很好的耐腐蚀性。

在有些环境中，硅、铜和钨等元素的添加可进一步提高材料的耐腐蚀性。

图1所示是一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图。

可以看出，合金含量较高的不锈钢，如904L，254 SMO和654 SMO等，在较大浓度和温度范围内比普通型奥氏体不锈钢，如304和316等，具有更好的耐腐蚀性。

该图同时也显示了高硅不锈钢SX具有非常强的，抵抗浓硫酸的能力。

图1 一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图，腐蚀速度为0.1毫米/年*欧洲统一标准硫化氢(常出现于油井和气井中)的存在会增加出现应力腐蚀破裂的风险。

因为铁素体相的氢脆性，双相不锈钢，特别是经过深加工的部件，则较容易出现裂纹。

在硫化氢和氯离子同时存在的情况下，不锈钢出现应力腐蚀破裂的危险性就更大。

而超级奥氏体不锈钢在此类“酸性”环境中是具有很强的抗应力腐蚀破裂能力的。

NACE MR0175－95是专门为油气生产中，针对硫化应力腐蚀破裂问题如何选材所制定的标准。

此标准中包括了254 SMO，而且也同时包括了退火和冷加工状态。

所容许的最大硬度值(35 HRC)也比普通型奥氏体不锈钢 (22 HRC)要高的多。

从这一点看，在含有大量硫化氢，最恶劣的油气环境中，超级奥氏体不锈钢是最佳的材料选择。

2.4海水中的腐蚀导致不锈钢发生点蚀、缝隙腐蚀和应力腐蚀破裂最常见的环境是在水中，尤其是在海水中。

因为海水的氯离子含量是非常高的。

由于超级奥氏体不锈钢的临界点腐蚀温度和临界缝隙腐蚀温度均非常高，见表7，说明其在海水中耐局部腐蚀的能力也是非常的强。

奥氏体不锈钢钟有很多，也是我们不锈钢法兰常用生产材料。

每一种奥氏体通过添加其它元素使之具有不同的性能，应用于不同的场合。

下面给大家一一介绍40多种常用奥氏体型不锈钢的特性和使用范围S353501Cr18Mn6Ni5N属于节镍不锈钢，冷加工后有磁性，焊后有晶间腐蚀倾向。

常用于制造铁道车辆及零部件。

S354501Cr18Mn8NiN室温强度高于18-8型不锈钢，在800度以下有较好的抗氧化和中温强度。

用于制造较低温度稀硝酸的化工设备、稀硝酸地下贮槽、硝铵真空蒸发器等。

S355501Cr18Mo10NI5Mo3N以Mn、N代Ni型不锈钢，经固溶处理后在有机酸等介质中有良好的耐蚀性。

由于其有良好的力学及工艺性能，可用于自然循环法制造尿素、生产维尼纶和丙烯腈等设备。

S301101Cr17Ni7（301）在弱介质中具有良好的耐蚀性，经冷加工后具有高强度也用于制造铁道车辆及零部件S302101Cr18Ni9（302）在≤65%的硝酸中具有良好耐蚀性，加工性能良好，焊后有晶间腐蚀倾向。

常在建筑上做装饰部件，也可用于要求有一定耐蚀性的结构件和低磁性部件S30314Y1Cr18Ni9奥氏体型易切销不锈钢，在钢中提高硫，磷含量，从而提高切削性能，常用于制造螺栓螺母，适用于在自动车床加工耐蚀性标准件。

S30315Y1Cr18Ni9Se在1Cr18Ni9钢的基础上添加0.15%以上的硒，并提搞硫磷含量，适用于自动车床加工的标准件，如螺栓，螺母等。

S304080Cr18Ni9（304）优良的耐蚀性及冷加工冲压性，低温性能好，在-180度的条件下力学性能仍佳。

是奥氏体型不锈钢生产和用量最多的牌号之一，如输酸管道、容器以及非磁性部件。

S3040300Cr19Ni10（304L）奥氏体型超低碳不锈钢，耐晶间腐蚀，焊接工艺广泛，焊后可以不作热处理。

常用于石油、化工、化肥设备中的容器、管道和各种零部件以及焊后不作热处理的设备。

S304580Cr19Ni9N加入氮可提高强度，塑性不下降，可减少零件厚度，改善耐蚀性。

奥氏体304奥氏体304是一种常见的不锈钢材料，广泛应用于各个领域。

在本文中，我们将探讨奥氏体304的特点、组成、性能以及应用。

奥氏体304是一种由18%铬和8%镍组成的不锈钢材料。

其主要特点是耐腐蚀、耐高温和抗氧化性能优异。

奥氏体304具有良好的可焊性、可加工性和耐磨性。

由于其抗腐蚀性能出色，奥氏体304被广泛应用于制药、食品加工、化工、医疗设备等行业。

奥氏体304具有优秀的高温性能，在800摄氏度以下具有良好的机械性能。

其耐腐蚀性也非常出色，能够抵御大多数酸性和碱性溶液的侵蚀。

此外，奥氏体304还具有良好的抗氧化性能，能够在高温环境下长时间使用而不产生氧化。

除了上述优点，奥氏体304还具有良好的可加工性。

由于其低碳含量，奥氏体304易于冷成形和热成形，并能够通过焊接、铆接和螺纹连接等方式进行加工。

奥氏体304的可加工性使其成为制造复杂结构和形状的理想材料。

奥氏体304的广泛应用领域包括制药行业。

不锈钢是制药设备的理想材料，因为它对药品没有污染和腐蚀性，并且易于清洗。

奥氏体304在制药设备中的应用范围包括反应器、储罐、管道和配件等。

此外，奥氏体304还广泛应用于食品加工行业。

由于其耐腐蚀性和无毒性，奥氏体304常被用于制造食品储存罐、食品加工设备和饮料灌装线。

奥氏体304能够保持食品的卫生和安全，并且易于清洗和维护。

化工行业也是奥氏体304的主要应用领域之一。

奥氏体304在化工设备中的使用越来越普遍，因为它能够抵抗很多酸性和碱性介质的腐蚀。

奥氏体304主要用于储罐、管道、泵体和阀门等设备。

医疗设备也是奥氏体304的重要应用领域之一。

奥氏体304在手术器械、手术台、氧气机械和医疗储存设备等方面具有广泛的应用。

由于其材料无毒性、无污染且耐腐蚀性好，奥氏体304能够确保医疗设备的卫生和安全。

总而言之，奥氏体304是一种多功能的材料，具有出色的耐腐蚀性、耐高温性和抗氧化性能。

它在制药、食品加工、化工和医疗设备等行业中扮演着重要的角色。

不锈钢的腐蚀一、不锈钢的腐蚀发生原因不锈钢的不锈特性是由于钢板表面特殊的钝化保护膜，首先简单介绍一下不锈钢的耐蚀机理，即钝化膜理论。

所谓钝化膜就是在不锈钢表面有一层以Cr(铬)与氧结合的Cr2O3 （三氧化二铬）为主的薄膜它是在金属表面形成厚度约100万分之数mm的不动态皮膜。

由于这个薄膜的存在使不锈钢基体在各种介质中腐蚀受阻，这种现象称为钝化。

这种钝化膜的形成有两种情况，一种是不锈钢本身就有自钝化的能力，这种自钝化能力随铬含量的提高而加快。

另一种较广泛的形成条件是不锈钢在各种水溶液（电解质）中，在被腐蚀的过程中形成钝化膜而使腐蚀受阻。

不锈钢对比炭钢或铝耐蚀性突出优秀. 但不是象金或者铂金那样绝对不生锈的金属.但受到其他什么原因不动态皮膜受到破坏不能再生的话不锈钢也会生锈，就是腐蚀。

一般不锈钢的腐蚀类型分为两类：均匀腐蚀、局部腐蚀，随着不锈钢在人们生活中的普及，派生出了新的腐蚀类型——“锈蚀”。

有防止浮动体皮膜再生作用的物质有氯离子（Cl）(铅分,漂白剂,聚氯烧毁时的煤烟,盐酸),硫磺氧化剂(汽车,工厂等的燃烧排气Gas,温泉蒸汽,火山烟,火山灰)等.煤烟，粉尘等附着到不锈表面，可促进氯离子等的附着力或防碍对于表面的氧化供应.还有铁粉等的异种金属附着到表面，可使金属本身变成锈，也使不锈钢自身也生锈.二、腐蚀原因物质及作用三、腐蚀的种类及对策Microbialogically Influenced CorrosionPittingIntergranular Corrosion Galvanic Corrosion Stress Corrosion Cracking Stress Fatigue CrackingHydrogen Embrittlement Cracking Wet CorrosionCrevice Corrosion1、均匀腐蚀均匀腐蚀是指裸露在腐蚀环境的金属表面全部发生电化学或化学反应，均匀受到腐蚀。

奥氏体不锈钢拉伸与马氏体引言:奥氏体不锈钢和马氏体是两种常见的金属材料，在工业生产中广泛应用。

本文将就奥氏体不锈钢的拉伸性能和马氏体的特点进行详细介绍，并探讨它们在工程领域的应用。

一、奥氏体不锈钢拉伸性能奥氏体不锈钢是一种具有优良耐腐蚀性能的金属材料，其主要成分是铬、镍和钼等元素。

奥氏体不锈钢具有良好的塑性和可塑性，使得它在拉伸过程中能够承受较大的外力而不易断裂。

奥氏体不锈钢的拉伸性能与其化学成分、加工工艺和热处理等因素有关。

1. 化学成分影响：奥氏体不锈钢中的铬元素能够形成致密的氧化膜，起到防止金属腐蚀的作用。

同时，镍元素能够提高奥氏体不锈钢的强度和塑性，使其具有良好的拉伸性能。

此外，钼元素的加入还可以提高奥氏体不锈钢的耐腐蚀性能。

2. 加工工艺影响：奥氏体不锈钢的拉伸性能还与其加工工艺有关。

例如，冷加工能够使奥氏体不锈钢晶粒细化，提高其强度和塑性，从而使其具有更好的拉伸性能。

3. 热处理影响：奥氏体不锈钢的热处理也会对其拉伸性能产生影响。

通过适当的热处理，可以改变奥氏体不锈钢的组织结构，使其具有更好的拉伸性能。

常见的热处理方法包括固溶处理和时效处理等。

二、马氏体的特点马氏体是一种金属材料的组织结构，具有较高的硬度和强度。

马氏体的形成是通过将奥氏体经过适当的热处理或机械变形后，快速冷却而得到的。

马氏体的形成过程中存在着相变，使得金属的晶体结构发生变化，从而产生了马氏体的特点。

1. 高硬度和强度：马氏体相较于奥氏体具有更高的硬度和强度，这是由于马氏体的晶体结构发生变化，形成了具有较好机械性能的组织结构。

2. 易产生应力集中：由于马氏体的形成过程中存在相变，使得材料内部产生了应力，容易导致应力集中和脆性断裂。

3. 不耐腐蚀：相较于奥氏体不锈钢，马氏体材料的耐腐蚀性能较差。

这是由于马氏体的晶体结构具有较高的应力和较差的耐腐蚀性。

三、奥氏体不锈钢与马氏体的应用奥氏体不锈钢和马氏体在工程领域具有广泛的应用，具体如下：1. 奥氏体不锈钢的应用：奥氏体不锈钢由于其良好的耐腐蚀性能和优良的拉伸性能，广泛应用于制造业和建筑业。

超级奥氏体不锈钢254SMo焊接工艺徐玉强;赵翠华;马洪伟;刘伯胜;王培永【摘要】超级奥氏体不锈钢254SMo由于其优良的抗点蚀性能和相对低廉的价格而被广泛应用于富卤离子的海洋环境中.主要讨论了254SMo钢的特点及其焊接技术,通过254SMo钢的焊接试验,并进行焊后力学和腐蚀性能试验,以及对金相组织的定性定量分析,得出了254SMo钢的焊接工艺.正确选择焊材和合理的焊接参数是保证焊接接头同时满足力学和抗腐蚀性能的关键.【期刊名称】《电焊机》【年(卷),期】2013(043)005【总页数】5页(P142-146)【关键词】254SMo;超级奥氏体不锈钢;点蚀、蚀坑【作者】徐玉强;赵翠华;马洪伟;刘伯胜;王培永【作者单位】海洋石油工程股份有限公司,天津300452;海洋石油工程股份有限公司,天津300452;海洋石油工程股份有限公司,天津300452;海洋石油工程股份有限公司,天津300452;海洋石油工程股份有限公司,天津300452【正文语种】中文【中图分类】TG457.110 前言奥氏体不锈钢最早于20世纪初由德国材料研究人员首先开发出来，之后随着人类对抵抗日益恶劣腐蚀环境材料的需求，新的抗腐蚀钢种不断涌现。

超级奥氏体不锈钢就是在这种情况下出现的，这类不锈钢中的Cr、Mo、N含量显著高于常规奥氏体不锈钢，其中比较著名的是含6%Mo的钢，通常称为6Mo钢。

6Mo钢的化学成分中均含有w（Cr）=20%、w（Mo）=6.0%和w（N）=0.20%，其PRE （Pitting Resis tance Equivalent，PRE=Cr%+3.3Mo%+16N%）值一般大于40。

这类不锈钢的共同特点就是它们都具有非常优良的抗点蚀能力，广泛应用于海水等富含卤离子的工业处理设备中。

S31254是6Mo钢家族中常用的一种，其他还包括S31726、N08904、N08926、S31266等。

即使是高合金的不锈钢，在含有卤离子如氯化物和溴化物等的溶液环境中，其适用性也极为有限。

不锈钢简介：不锈钢通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。

不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成。

这种不锈性和耐蚀性是相对的。

试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含水量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。

不锈钢的分类方法很多。

按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等，按耐蚀类型分可分为耐点蚀不锈钢、耐应力腐蚀不锈钢、耐晶间腐蚀不锈钢等；按功能特点分类又可分为无磁不锈钢、易切削不锈钢、低温不锈钢、高强度不锈钢等等。

由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的应用。

不锈钢牌号分组200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢型号301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号303—通过添加少量的硫、磷使其较304更易切削加工。

型号304—通用型号；即18/8不锈钢。

GB牌号为0Cr18Ni9。

型号309—较之304有更好的耐温性。

型号316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

[1]型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。

S31254不锈钢对应各国什么牌号S31254不锈钢相近牌号S31254不锈钢化学成分:S31254不锈钢物理性能:S31254不锈钢在常温下合金的机械性能的最小值:S31254不锈钢特性：高的钼含量以及高铬和氮含量使S31254具有极优良的耐点腐蚀和耐缝隙腐蚀的性能。

铜的添加改善了在某些酸中的耐腐蚀性。

此外,由于它的较高的镍含量和高的铬、钼含量，使S31254具有很好的抗应力腐蚀破裂的性能。

1大量的现场实验和广泛的使用经验表明，甚至在略高的温度下，S31254在海水中也具有很高的耐缝隙腐蚀的性能,只有很少种类的不锈钢具有这种性能。

2S31254在诸如纸业漂白生产所需的酸性溶液和氧化性卤化物溶液中的耐腐蚀能力可与耐腐蚀力最强的镍基合金和钛合金相比美。

3由于S31254具有较高的含氮量，因此其机械强度比其他种类的奥氏体不锈钢要高。

此外，S31254还具有很高的延展性和冲击强度以及良好的可焊接性。

4S31254的高含钼量能使其在退火时有较高的氧化速度，从而在酸洗后具有比普通不锈钢更粗糙的表面。

但这对该钢的抗腐蚀性没有不利的影响。

S31254不锈钢的金相结构:S31254为面心立方晶格结构。

为了获得奥氏体组织结构，S31254一般是在1150-1200摄氏度的温度下退火的。

在某些情况下，材料中心可能有金属中间相（χ相和α相）的痕迹。

但在一般情况下，它们对冲击强度和抗腐蚀能力都没有不良影响。

当放置在600-1000摄氏度的范围内时，这些相可能在晶粒边界上析出。

S31254不锈钢的耐腐蚀性:S31254的含碳量很低，这意味着因加热而引起碳化物析出的危险性是很小的。

该钢即使在600-1000摄氏度下经一小时敏化处理后仍能通过施特劳斯晶间腐蚀试验（Strauss Test ASTMA262规程E）。

但是，由于该钢的高合金含量。

在上述温度范围内金属中间相有可能在晶粒边界上析出。

这些沉淀物不会使该钢在腐蚀性介质中应用时有发生晶间腐蚀的危险。
