室外电缆接地施工方法

- 1 - 西安工程大学临潼校区22-8#、22-9#学生公寓室外工程

电缆敷设施工方案

一、施工部位及工程概况

西安工程大学临潼校区22-8#、22-9#学生公寓室外工程，楼内电源从西环路西侧总控室引进380V供电，8#楼为3根YJV22-4×300，长度437m，9#楼为2根YJV22-4×300，长度547m，除总控室外东北角路面下有一段长35m、宽1m、高1.2m的砖砌电缆沟外，其余全部直埋敷设，沟宽0.9m，深1m。沿途主要穿过绿化带、人行道和五处道路。过路管预埋9根φ150钢管（四根备用），以前预埋的电缆有多处从沟内穿过，给电缆敷设时增加了施工难度。

二、施工部署

1、施工准备

（1）机具准备

敷设电缆用支架及轴、导链、钢丝绳、卷扬机、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。

（2）人员准备及责任分工

室外工程现场总负责：张军梁

质量安全总负责：马

技术负责人 ：张

电缆敷设指挥员：郭

放电缆工人：20-40人

（3）材料准备

钢带线、护口、压线帽等均符合要求。

电缆保护管、镀锌扁钢、等应符合国家有关规定要求。电缆进场时应对电缆轴上进行电缆规格、型号、电压等级、长度及出厂日期检查，且外观无损、无明显皱折和扭曲现象，有产品合格证。电缆标志牌、绑扎带、尼龙扎线带、电缆卡子、塑料带、塑料胶带、接线鼻子、电缆接头等材料均应符合国家有关规定要求。

产品应有材质检验证明及产品合格证、生产厂家资质证明书等，并报请监理工程师认可。

（4）现场准备

- 2 - 。

2、施工时间计划

4）5月5日至5月20日完成电缆敷设。

5）5月22日完成制作电缆终端头接头。

6）6月22日至6月25日完成电缆耐压检查及压接线头。

三、施工方案及操作工艺

3、电缆敷设

1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。

电力电缆的敷设和接地施工规范

一、引言

电力电缆的敷设和接地施工规范是确保电力系统正常运行和安全的关键步骤。本文将从敷设和接地两个方面介绍电力电缆的规范。

二、电力电缆敷设规范

1. 选址筹划：

在选址时应考虑电缆的敷设路径，避免与其他管道、设备等重叠，同时要确保便于检修和维护。应避免在潮湿、腐蚀性气体较多的地区敷设电力电缆。

2. 管道铺设：

电缆敷设的管道应符合相关标准，通常为埋地或架空敷设。埋地管道应保持一定的埋深，以防止机械破坏和外界影响。架空管道应选择合适的支架和固定装置，确保电缆的安全牢固。

3. 电缆保护：

保护措施是确保电缆长期安全运行的重要环节。常用的保护措施包括铺设电缆保护管、采用穿越隧道或地下管廊等方式。保护措施的选择应根据实际情况和要求进行合理决策。

4. 敷设方法： 正确的电缆敷设方法是确保电力系统可靠性的基础。在敷设过程中，应遵循以下原则：

- 保持电缆的曲线半径，避免过度弯曲、扭转或拉伸。

- 使用合适的附件和固定装置，确保电缆固定牢固，避免摩擦损伤。

- 电缆接头应按照规范进行处理，确保连接的可靠性。

5. 输电距离和电流载荷：

电力电缆的敷设应根据实际需求和系统规模确定合适的输电距离和电流载荷。过长的输电距离或超负荷工作会导致电缆温度升高，增加故障风险。

三、电力电缆接地施工规范

1. 接地设计原则：

电力电缆接地设计应符合相关规范和标准。接地系统的设计应考虑以下因素：

- 接地电阻：保证接地电阻符合标准要求，确保人身安全。

- 接地材料：选择合适的接地材料，如铜杆等，确保导电性能良好。

- 埋深和埋设方式：接地电阻的埋深和埋设方式应考虑土壤特性和周围环境条件。

2. 接地施工过程：

接地施工应按照相关规范进行。施工过程中应注意以下几点： - 清理施工区域，确保接地体和设备的表面清洁。

- 确保接地体和接线良好接触，使用合适的紧固件和连接件。

- 对于室外接地系统，应采取防腐措施，如涂覆耐腐蚀涂料、使用防腐材料等。

室外电缆施工方案

1. 引言

室外电缆施工是指在户外环境中进行电缆的敷设、安装和连接的工作。它是建设通信、电力、网络和其他相关基础设施的关键环节。本文将介绍室外电缆施工的一般流程和注意事项。

2. 施工前准备工作

在开始施工之前，需要进行一系列的准备工作以确保施工的顺利进行。主要包括以下几个方面：

2.1 工程方案设计

根据实际工程需要，制定详细的施工方案和设计图纸。方案中应包括电缆的敷设路径、埋深要求、接地要求等。 2.2 材料准备

准备好所需的电缆、电缆盘、接头盒、保护管等必要材料。确保材料的质量和数量满足施工要求。

2.3 设备准备

准备好电缆敷设所需要的设备和工具，如挖掘机、压接工具、接地测试仪等。

2.4 安全措施

制定安全施工措施，包括施工人员的安全培训、防止事故的应急救援措施等。

3. 施工流程

3.1 地面勘测

在施工前，需要进行地面勘测，确定电缆的敷设路径和埋深。勘测人员需要使用测量仪器进行测量，并记录在施工图上。 3.2 挖掘沟槽

根据施工图上的标示，使用挖掘机挖掘出电缆的敷设沟槽。沟槽的宽度和深度应符合设计要求。

3.3 敷设电缆

将电缆从电缆盘上放出，并沿着沟槽敷设。在敷设过程中，要避免过度弯曲和损坏电缆外皮。

3.4 连接和固定

在敷设完一段电缆后，需要进行电缆的连接和固定。连接时要注意接头的正确配对和保护。固定可以使用金属夹具或保护管。

3.5 接地和测试

电缆的一端需要接地，以确保电缆的稳定和安全。接地时要遵循相关的接地标准。完成接地后，需要使用接地测试仪对接地质量进行测试。 3.6 封闭沟槽

在电缆敷设和连接完成后，需要将沟槽进行封闭。封闭材料可以使用混凝土、沥青等。

4. 注意事项

4.1 安全第一

在施工中要始终保持安全意识，遵守相关的安全规定和操作规程。

4.2 保护电缆

在施工过程中要注意保护电缆，避免弯曲和损坏电缆外皮，避免与其他锐利物品接触。

4.3 环境保护

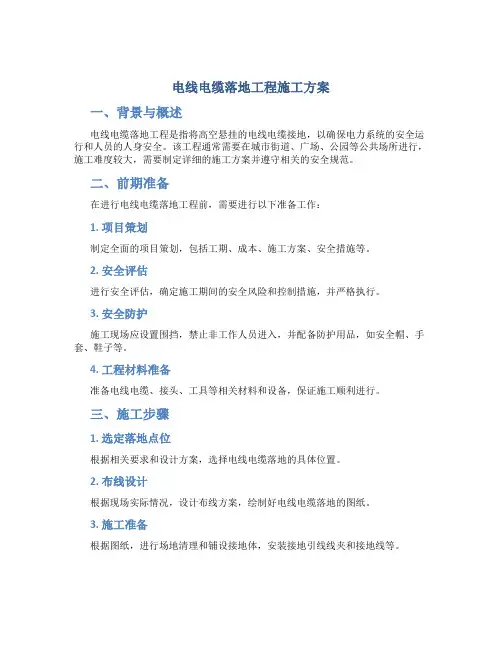

电线电缆落地工程施工方案

一、背景与概述

电线电缆落地工程是指将高空悬挂的电线电缆接地，以确保电力系统的安全运行和人员的人身安全。该工程通常需要在城市街道、广场、公园等公共场所进行，施工难度较大，需要制定详细的施工方案并遵守相关的安全规范。

二、前期准备

在进行电线电缆落地工程前，需要进行以下准备工作：

1. 项目策划

制定全面的项目策划，包括工期、成本、施工方案、安全措施等。

2. 安全评估

进行安全评估，确定施工期间的安全风险和控制措施，并严格执行。

3. 安全防护

施工现场应设置围挡，禁止非工作人员进入，并配备防护用品，如安全帽、手套、鞋子等。

4. 工程材料准备

准备电线电缆、接头、工具等相关材料和设备，保证施工顺利进行。

三、施工步骤

1. 选定落地点位

根据相关要求和设计方案，选择电线电缆落地的具体位置。

2. 布线设计

根据现场实际情况，设计布线方案，绘制好电线电缆落地的图纸。

3. 施工准备

根据图纸，进行场地清理和铺设接地体，安装接地引线线夹和接地线等。 4. 安装绝缘套管

根据电线电缆的规格和机房内接线柜的配置，选用相应规格的绝缘套管进行安装。

5. 连接接地线

将电线电缆接头连接好，再将接头与接地电缆连接，确保线路的各个组成部分都能正常接通。

6. 进行接地

在确保所有电线电缆、接头和接地引线都安装好后，将接地引线导入接地体中，再进行接地，确保接地体表面不会产生火花。

7. 施工记录

记录完所有施工步骤，包括地点、材料、工具、操作过程等，以及每一步骤的各项数据指标，并进行分类保管。

四、安全保障

在电线电缆落地工程施工期间，安全保障至关重要。以下是一些常规的安全措施：

1. 道路阻绝

在施工现场周围设置道路阻挡设施，防止车辆和行人进入。

2. 安全警示

在施工现场设置明显的警示标志，警示行人不要靠近。

3. 红外线监控

在特别关注的区域安装红外线监控设备，进行实时监测，防止有人闯入施工现场。
