一、概述

电缆接地线是一种用于保护电力系统的设备，它通过将电缆的金属屏蔽层与大地相连，形成一条低阻抗的回路，以便在故障发生时将故障电流引入大地，从而保护人身安全和设备的正常运行。本文将详细介绍电缆接地线的原理。

二、电缆接地线的组成

电缆接地线由以下几部分组成：

1. 金属屏蔽层：通常是铅或铜制成，用于防止外部干扰和泄漏磁场。

2. 绝缘材料：通常是聚乙烯或交联聚乙烯等材料，用于保护导体和金属屏蔽层之间的绝缘。

3. 导体：通常是铜或铝制成，用于传输电能。

4. 接头：用于连接不同长度的电缆接地线。

5. 接头盒：用于保护接头，并提供固定和密封功能。

三、电缆接地线的原理

1. 接地原理

在正常情况下，电力系统中的各种设备都应该与大地相连，以便在故障发生时将故障电流引入大地。但是，由于电缆的金属屏蔽层通常不与大地相连，因此在故障情况下，故障电流无法通过金属屏蔽层进入大地，这就会导致人身安全和设备的正常运行受到威胁。因此，为了保护人身安全和设备的正常运行，在电缆的金属屏蔽层上安装接地线是非常必要的。

2. 接地原理的实现

当电缆接地线与大地相连时，它将形成一个低阻抗回路。当故障发生时，故障电流将通过金属屏蔽层进入接地线，并沿着接地线流回到大地中。由于大地具有很低的阻抗，因此它可以吸收和分散故障电流，并将其带走，从而保护人身安全和设备的正常运行。

3. 接地原理对系统性能的影响

正确使用电缆接地线可以提高系统性能并延长设备寿命。首先，在系统中使用电缆接地线可以减少干扰和噪声，并提高信号质量。其次，电缆接地线可以减少电缆的泄漏磁场，从而减少对周围环境的影响。最后，正确使用电缆接地线可以提高系统的可靠性和稳定性，并减少设备故障率。

四、电缆接地线的安装要求

1. 金属屏蔽层必须与大地相连，以确保故障电流能够流回大地中。

2. 接地线应该选择低阻抗材料，并应该保持足够的厚度以承受故障电流。

沪杭高铁27.5kV单芯供电线电缆接地施工技术

何劲松

【摘 要】Nowadays,27.5 kV single core feeder cable is adopted as most

feeders for overhead contact line system of passenger dedicated

railway.The reliability of cable earthing is directly related with the safe and

reliability of the whole power supply system.This article puts emphasis on

the selection and performance of the earthing proposal of 27.5 kV cable of

Shanghai-Hangzhou passenger dedicated railway to provide reference for

the earthing technique of 27.5 kV cable of passenger dedicated railway.%目前客运专线接触网供电线路大多采用27.5kV单芯电缆,电缆接地的安全可靠性直接关系到整个供电系统的安全可靠性。本文着重介绍沪杭客运专线27.5kV电缆接地方案的选择和实施,对今后客运专线线路27.5kV电缆接地技术提供借鉴经验。

【期刊名称】《电气化铁道》

【年(卷),期】2011(022)005

【总页数】3页(P23-25)

【关键词】沪杭客专;27.5kV单芯电缆;供电线;接触网

【作 者】何劲松

【作者单位】中铁电气化局集团电气化公司

【正文语种】中 文

【中图分类】U238

0 引言

沪杭高速铁路（下文简称高铁）是已开通运营的客运专线中桥梁比例最高的线路，桥梁比例达到91%，牵引供电的电分相关节均位于高架桥上，且牵引变电所、分区所、AT所均采用GIS组合电器，因此出所馈线无法按照传统的架空裸线方式上网，全部采用27.5 kV高压单芯电缆出所后转架空再转电缆或直接电缆上网的方式。沪杭高铁27.5 kV单芯电缆铺设长度在50～2 200 m范围内，铺设长度最长的是许村牵引变电所，达到2 180 m。作为牵引供电最主要的供电设备，其铺设质量、安全防护至关重要，本文着重介绍沪杭高铁27.5 kV单芯供电线电缆的接地施工技术。

电力电缆的敷设和接地施工规范

一、引言

电力电缆的敷设和接地施工规范是确保电力系统正常运行和安全的关键步骤。本文将从敷设和接地两个方面介绍电力电缆的规范。

二、电力电缆敷设规范

1. 选址筹划：

在选址时应考虑电缆的敷设路径，避免与其他管道、设备等重叠，同时要确保便于检修和维护。应避免在潮湿、腐蚀性气体较多的地区敷设电力电缆。

2. 管道铺设：

电缆敷设的管道应符合相关标准，通常为埋地或架空敷设。埋地管道应保持一定的埋深，以防止机械破坏和外界影响。架空管道应选择合适的支架和固定装置，确保电缆的安全牢固。

3. 电缆保护：

保护措施是确保电缆长期安全运行的重要环节。常用的保护措施包括铺设电缆保护管、采用穿越隧道或地下管廊等方式。保护措施的选择应根据实际情况和要求进行合理决策。

4. 敷设方法： 正确的电缆敷设方法是确保电力系统可靠性的基础。在敷设过程中，应遵循以下原则：

- 保持电缆的曲线半径，避免过度弯曲、扭转或拉伸。

- 使用合适的附件和固定装置，确保电缆固定牢固，避免摩擦损伤。

- 电缆接头应按照规范进行处理，确保连接的可靠性。

5. 输电距离和电流载荷：

电力电缆的敷设应根据实际需求和系统规模确定合适的输电距离和电流载荷。过长的输电距离或超负荷工作会导致电缆温度升高，增加故障风险。

三、电力电缆接地施工规范

1. 接地设计原则：

电力电缆接地设计应符合相关规范和标准。接地系统的设计应考虑以下因素：

- 接地电阻：保证接地电阻符合标准要求，确保人身安全。

- 接地材料：选择合适的接地材料，如铜杆等，确保导电性能良好。

- 埋深和埋设方式：接地电阻的埋深和埋设方式应考虑土壤特性和周围环境条件。

2. 接地施工过程：

接地施工应按照相关规范进行。施工过程中应注意以下几点： - 清理施工区域，确保接地体和设备的表面清洁。

- 确保接地体和接线良好接触，使用合适的紧固件和连接件。

- 对于室外接地系统，应采取防腐措施，如涂覆耐腐蚀涂料、使用防腐材料等。

首迁运行事业部 热轧作业区规范

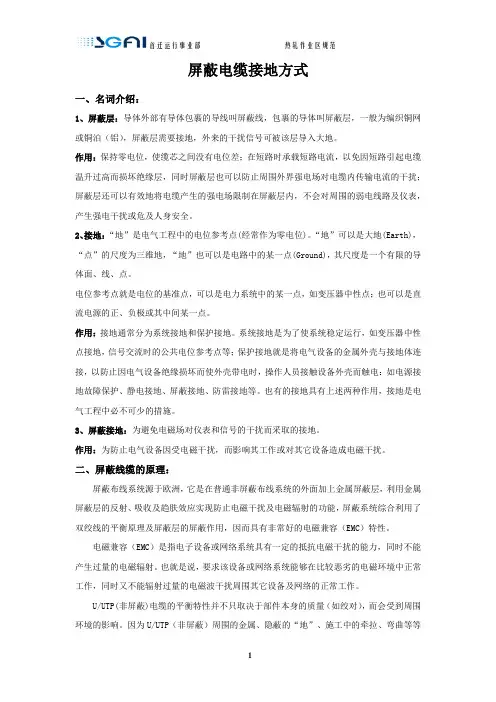

1 屏蔽电缆接地方式

一、名词介绍：

1、屏蔽层：导体外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地。

作用：保持零电位，使缆芯之间没有电位差；在短路时承载短路电流，以免因短路引起电缆温升过高而损坏绝缘层，同时屏蔽层也可以防止周围外界强电场对电缆内传输电流的干扰；屏蔽层还可以有效地将电缆产生的强电场限制在屏蔽层内，不会对周围的弱电线路及仪表，产生强电干扰或危及人身安全。

2、接地：“地”是电气工程中的电位参考点(经常作为零电位)。“地”可以是大地(Earth)，“点”的尺度为三维地，“地”也可以是电路中的某一点(Ground)，其尺度是一个有限的导体面、线、点。

电位参考点就是电位的基准点，可以是电力系统中的某一点，如变压器中性点；也可以是直流电源的正、负极或其中间某一点。

作用：接地通常分为系统接地和保护接地。系统接地是为了使系统稳定运行，如变压器中性点接地，信号交流时的公共电位参考点等；保护接地就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电：如电源接地故障保护、静电接地、屏蔽接地、防雷接地等。也有的接地具有上述两种作用，接地是电气工程中必不可少的措施。

3、屏蔽接地：为避免电磁场对仪表和信号的干扰而采取的接地。

作用：为防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰。

二、屏蔽线缆的原理：

屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性。

电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。
