回转窑工作原理及结构

回转窑工作原理及结构

一、工作原理

回转窑是一种重要的工业设备，广泛应用于水泥、冶金、化工等行业。其工作原理是通过回转窑的旋转运动，将原料在高温下进行热处理，实现物料的干燥、煅烧、还原等工艺过程。

回转窑的工作原理可以简单描述为：原料从窑尾进料口进入回转窑内，随着回转窑的旋转，原料在窑内逐渐向窑头移动。在回转窑内，原料受到高温燃烧气体和热风的作用，发生物理和化学变化。最终，经过一段时间的处理，原料在窑头处排出，并完成热处理过程。

二、结构组成

回转窑的结构组成主要包括以下几个部分：

1. 窑筒：窑筒是回转窑的主体部分，通常由钢板焊接而成。窑筒的内壁通常采用耐火材料，以承受高温和化学侵蚀。

2. 骨架：骨架是支撑和固定窑筒的重要组成部分，通常由钢材制成。骨架的稳定性和强度对于回转窑的正常运行至关重要。

3. 驱动装置：回转窑的旋转是由驱动装置实现的。常见的驱动装置包括电机、液压驱动系统等。驱动装置通过传动装置将动力传递给回转窑，使其旋转。

4. 轴承支撑装置：轴承支撑装置用于支撑和固定回转窑的轴承，确保回转窑的旋转平稳。轴承通常采用滚动轴承或滑动轴承。

5. 燃烧装置：燃烧装置用于提供高温燃烧气体和热风，为回转窑提供所需的热能。常见的燃烧装置包括燃烧炉、燃烧器等。 6. 冷却装置：冷却装置用于冷却回转窑内的物料和排出的热风。常见的冷却装置包括冷却器、风机等。

7. 进料和排料装置：进料装置用于将原料送入回转窑，排料装置用于将处理后的物料从回转窑中排出。进料和排料装置通常采用输送带、斗式提升机等。

三、工作参数

回转窑的工作参数对于其正常运行和工艺效果具有重要影响。常见的工作参数包括：

1. 旋转速度：回转窑的旋转速度决定了物料在窑内停留的时间，对于不同工艺过程有不同的要求。

2. 倾角：回转窑的倾角决定了物料在窑内的运动轨迹和物料层厚度，对于热传导、物料均匀性等有影响。

3. 内径和长度：回转窑的内径和长度决定了窑的处理能力和物料的停留时间。

回转窑工作原理及结构

引言概述：

回转窑是一种常见的工业设备，广泛应用于水泥生产、冶金、化工等行业。本文将详细介绍回转窑的工作原理及结构，以匡助读者更好地理解其运行机制。

一、回转窑的工作原理

1.1 热传导原理：

回转窑的工作原理基于热传导原理。当窑筒内部加热时，热量通过窑筒内壁传导到物料上，使其升温。物料在高温下发生化学反应，并逐渐转化为所需的产品。

1.2 内外壁传热：

回转窑内外壁传热方式不同。内壁传热主要通过辐射和对流传热，而外壁传热主要通过对流传热。内外壁传热的不同方式使得回转窑内外温度分布不均，从而实现物料的热处理。

1.3 物料流动与混合：

回转窑内的物料在转筒的作用下不断流动，并与热气体进行充分的混合。这种流动与混合的过程有助于加快热量传递速度，提高物料的热处理效率。

二、回转窑的结构

2.1 窑筒：

回转窑的主体部份是由长筒形的窑筒组成，通常由钢板制成。窑筒具有一定的倾角，以便物料在回转过程中顺利流动。

2.2 驱动装置： 回转窑的转动是通过驱动装置实现的。常见的驱动装置有齿轮传动和液压传动两种形式。齿轮传动通常用于较小的回转窑，而液压传动适合于较大的回转窑。

2.3 冷却装置：

为了控制回转窑内部的温度，回转窑通常配备了冷却装置。冷却装置可以通过喷淋水或者循环水的方式，将窑筒内的温度降低到所需的范围。

三、回转窑的应用

3.1 水泥生产：

回转窑在水泥生产中起着至关重要的作用。它可以将石灰石和黏土等原料煅烧成水泥熟料，并通过冷却装置进行降温，最终得到水泥产品。

3.2 冶金行业：

在冶金行业中，回转窑主要用于矿石的焙烧和还原。通过回转窑的高温处理，可以使矿石中的有害物质得到去除，并提高矿石的还原率。

3.3 化工行业：

化工行业中的一些反应需要在高温条件下进行，回转窑可以提供所需的高温环境。例如，回转窑可用于有机物的燃烧、催化剂的制备等。

四、回转窑的优势与挑战

4.1 优势：

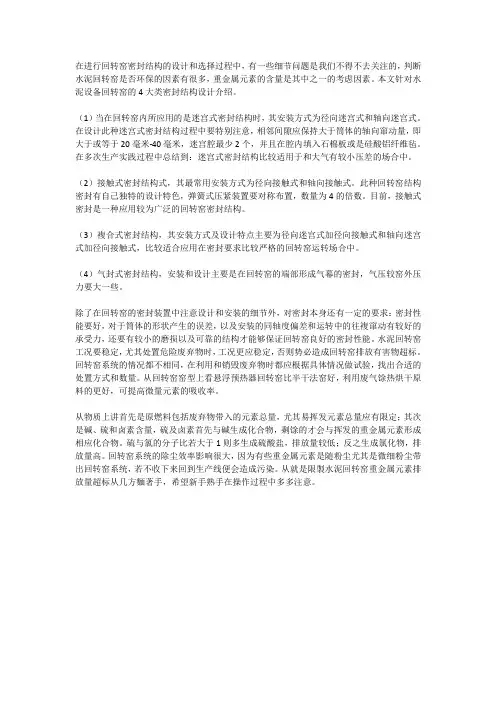

在进行回转窑密封结构的设计和选择过程中，有一些细节问题是我们不得不去关注的，判断水泥回转窑是否环保的因素有很多，重金属元素的含量是其中之一的考虑因素。本文针对水泥设备回转窑的4大类密封结构设计介绍。

（1）当在回转窑内所应用的是迷宫式密封结构时，其安装方式为径向迷宫式和轴向迷宫式。在设计此种迷宫式密封结构过程中要特别注意，相邻间隙应保持大于筒体的轴向窜动量，即大于或等于20毫米-40毫米，迷宫腔最少2个，并且在腔内填入石棉板或是硅酸铝纤维毡。在多次生产实践过程中总结到：迷宫式密封结构比较适用于和大气有较小压差的场合中。

（2）接触式密封结构式，其最常用安装方式为径向接触式和轴向接触式。此种回转窑结构密封有自己独特的设计特色，弹簧式压紧装置要对称布置，数量为4的倍数。目前，接触式密封是一种应用较为广泛的回转窑密封结构。

（3）複合式密封结构，其安装方式及设计特点主要为径向迷宫式加径向接触式和轴向迷宫式加径向接触式，比较适合应用在密封要求比较严格的回转窑运转场合中。

（4）气封式密封结构，安装和设计主要是在回转窑的端部形成气幕的密封，气压较窑外压力要大一些。

除了在回转窑的密封装置中注意设计和安装的细节外，对密封本身还有一定的要求：密封性能要好，对于筒体的形状产生的误差，以及安装的同轴度偏差和运转中的往複窜动有较好的承受力，还要有较小的磨损以及可靠的结构才能够保证回转窑良好的密封性能。水泥回转窑工况要稳定，尤其处置危险废弃物时，工况更应稳定，否则势必造成回转窑排放有害物超标。回转窑系统的情况都不相同，在利用和销毁废弃物时都应根据具体情况做试验，找出合适的处置方式和数量。从回转窑窑型上看悬浮预热器回转窑比半干法窑好，利用废气馀热烘干原料的更好，可提高微量元素的吸收率。

从物质上讲首先是原燃料包括废弃物带入的元素总量，尤其易挥发元素总量应有限定；其次是碱、硫和卤素含量，硫及卤素首先与碱生成化合物，剩馀的才会与挥发的重金属元素形成相应化合物。硫与氯的分子比若大于1则多生成硫酸盐，排放量较低；反之生成氯化物，排放量高。回转窑系统的除尘效率影响很大，因为有些重金属元素是随粉尘尤其是微细粉尘带出回转窑系统，若不收下来回到生产线便会造成污染。从就是限製水泥回转窑重金属元素排放量超标从几方麵著手，希望新手熟手在操作过程中多多注意。

回转窑的一些操作技巧

在水泥厂回转窑的工艺操作中，经常会遇到很多问题。笔者在近几年的实践中，总结出了一些操作方法和经验，现归纳如下，与同行们一起探讨研究。

1 点火的操作

不论是新建或者检修后投产都会遇到点火，在点火之前整个烧成系统都应联动试车，以免在投料时遇到设备小故障而造成预热器系统温度偏高、旋风筒和下料管堵塞等不良工况的出现。不管是用木柴或柴油点火。都应将高温风机风门全部关闭，视情况适当打开点火烟囱，使窑头呈微负压状态，以防拉风过大而不易点燃。在喷入煤粉时应尽量保证煤粉的燃尽率，不能喷入过多，慢慢加煤；并间隔一定时间转窑，每次转窑l／4，以免筒体弯曲变形。当温度达到700℃以上时，应用辅传连续转窑，视情况启动高温风机，适当调节风门开度；当温度达到900℃时，就可以用主传转窑。如用柴油点火应不忙全部关闭油泵，但可适当调小阀门开度；待投料后物料到达烧成带后才可停止供油。何时加料，应根据窑尾温度和预热器出口温度来确定；窑开始投料量应相对较高，一般不应低于设计产量的60％，之后慢慢增加喂料量，且加料幅度宜小不宜大，直到正常时的喂料量；另外，应尽量缩短在低喂料量的运行时间，因为在此期间极易发生塌料造成预热器系统的堵塞。

2 挂窑皮的操作

在换砖后(此处仅指烧成带)要适当地进行烘窑操作，切忌温度激升。挂窑皮首先对生料成分有一定的要求，特别是液相量的多少和物料的耐火度。液相量多则容易形成窑皮，但也易垮落，不牢固，经不起高温的煅烧；若液相量少，物料耐火，要形成窑皮较为困难，形成后的窑皮相当坚固，但若有垮落就不易补挂。根据我厂多年的经验，挂窑皮时，一般就用正常生产时的生料粉较好，这样有利于形成窑皮。因为在煅烧过程中，窑皮是一个动态平衡，即使有小部分垮落也易于及时补挂，但在挂窑皮期间切忌出现跑生料和欠烧现象。

3 来料不稳定的处理

在正常生产中，生料喂料量都是有波动的，但波动幅度较小。但当设备出现一些问题时，或者在雨季生料水分不易控制，易出现生料在库顶或库壁结块，而造成下料不畅时，就会出现较大的波动幅度。在这种情况下要求操作员要勤观察、勤调整，还要有一定的预见性。根据某些输送设备的电流变化来判断物料的多少。预先做出应对处理措施，以减少对产量、质量以及设备的不利影响。
