悬挑钢梁固定锚固件简介

型钢悬挑脚手架悬挑梁工具式锚固件施工工法型钢悬挑脚手架悬挑梁工具式锚固件施工工法一、前言型钢悬挑脚手架悬挑梁工具式锚固件施工工法是一种常用于施工中的悬挑梁工艺。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例进行详细介绍。

二、工法特点该工法具有以下特点：1）便捷灵活：采用型钢悬挑脚手架，悬挑梁的施工过程简单，灵活性高，省时省力。

2）安装稳固：工具式锚固件提供了良好的支撑和固定效果，确保悬挑梁施工的安全性和稳定性。

3）可重复使用：工具式锚固件可以多次使用，提高了施工效率，降低了成本。

三、适应范围该工法适用于建筑物外墙、大型水利工程、桥梁、地铁、高层建筑等各类工程的悬挑梁施工，特别适用于需要频繁更换工作位置的工程。

四、工艺原理该工法通过采用型钢悬挑脚手架和工具式锚固件，将悬挑梁固定在适当的位置，实现施工过程中的工作平台。

具体工艺原理如下：1）施工工法与实际工程之间的联系：该工法适用于悬挑梁施工，在实际工程中通常需要在建筑物外墙或其他支撑结构上设置悬挑梁，以便进行后续工序的施工。

2）采取的技术措施：通过使用型钢悬挑脚手架和工具式锚固件，实现悬挑梁的固定和支撑，保证施工过程的安全和稳定。

五、施工工艺1）准备工作：确定悬挑梁的施工位置和尺寸要求，并进行相关的测量和标志。

清理施工区域，确保施工平台的安全和清洁。

2）安装型钢悬挑脚手架：根据设计要求和施工计划，将型钢悬挑脚手架进行安装和调整，确保其平整和稳定。

3）安装工具式锚固件：根据悬挑梁的尺寸和施工要求，选择合适的工具式锚固件进行安装。

使用工具将锚固件固定在悬挑梁和支撑结构上，确保其牢固和稳定。

4）悬挑梁的安装与调整：将悬挑梁放置在安装好的工具式锚固件上，根据需要进行调整和修正，确保悬挑梁的平整和水平度。

5）施工作业：完成悬挑梁的安装后，进行后续的施工作业，如混凝土浇筑、脚手架拆除等。

型钢悬挑脚手架悬挑梁工具式锚固件施工工法一、前言型钢悬挑脚手架悬挑梁工具式锚固件施工工法是一种常用于建筑施工中的工法，通过使用型钢悬挑脚手架和悬挑梁组合，借助工具式锚固件加以固定，实现对悬挑梁的施工和支撑。

该工法具有安全可靠、施工高效等特点，在多种建筑工程中得到广泛应用。

二、工法特点型钢悬挑脚手架悬挑梁工具式锚固件施工工法的特点主要体现在以下几个方面： 1.结构简单：工法所需的主要构件为型钢悬挑脚手架和悬挑梁，构造简单，易于组装和拆卸。

2.施工高效：利用工具式锚固件对悬挑梁进行固定，无需借助支撑结构，施工过程快速简便。

3.灵活性强：工法适用于各种型号的悬挑梁，可以根据实际需要进行调整和组合。

4.安全可靠：采用工具式锚固件对悬挑梁进行锚固，稳定可靠，保证了施工过程中的安全性。

三、适应范围型钢悬挑脚手架悬挑梁工具式锚固件施工工法适用于各种建筑工程，尤其适用于高层建筑和大跨度结构的施工。

该工法可用于悬挑梁的组装、调整和支撑，广泛应用于桥梁、大厦、广场等工程中。

四、工艺原理型钢悬挑脚手架悬挑梁工具式锚固件施工工法的工艺原理主要是通过工具式锚固件将悬挑梁稳定固定在型钢悬挑脚手架上，实现对悬挑梁的支撑。

在实际工程中，根据工程要求和施工情况，选择型钢悬挑脚手架和悬挑梁，并使用工具式锚固件进行固定，保证悬挑梁的稳定性和安全性。

五、施工工艺1.悬挑梁选材：根据施工要求选择合适的悬挑梁材料，如钢材或混凝土等。

根据设计规定和强度要求进行选材。

2.型钢悬挑脚手架组装：按照设计要求进行型钢悬挑脚手架的组装，确保其稳定性和牢固性，同时注意安全防护措施。

3.悬挑梁安装：将悬挑梁放置在型钢悬挑脚手架上，并进行调整和定位。

4.工具式锚固件固定：使用工具式锚固件将悬挑梁固定在型钢悬挑脚手架上，确保悬挑梁的稳定性和安全性。

5.检查和测试：对固定后的悬挑梁进行检查和测试，确保其符合设计要求和安全标准。

六、劳动组织型钢悬挑脚手架悬挑梁工具式锚固件施工工法需要组织的劳动力主要包括施工人员和监理人员。

悬挑脚手架悬挑梁组合式锚固固定件研制苏中建设沈阳第二 QC 小组江苏省苏中建设集团股份有限公司沈阳分公司JIANGSU SUZHONG CONSTRUCTION GROUP STOCKS CO.,LTD目录一、工程概况 (1)二、QC小组概况 (1)三、选题理由 (1)四、设定目标和目标可行性分析 (2)五、提出方案与确定方案 (2)六、问题假想与预测 (4)七、确定对策 (4)八、对策实施 (5)九、检查阶段 (8)十、总结及今后打算 (9)苏中建设沈阳第二QC小组一、工程概况宏亚·优诗美地工程位于沈阳经济技术开发区中央大街，建筑面积7.8万平米，地下二层，地上32层，其中地下二层为人防区域。

框架剪力墙结构，其中外墙均为剪力墙，地下防水设计一级，设计使用年限50年，外墙脚手架采用悬挑脚手架搭设，分5次悬挑。

二、QC小组概况制表：孙正元制表日期：2012.04.02 三、选题理由3.1贯彻执行公司管理目标：“环保安康，建时代精品；诚信守法，筑苏中丰碑”。

3.2根据标书承诺及业主创精品工程要求，我们要确保悬挑体系的安全应用和降低施工成本，减少材料的损耗，节约资源。

3.3调查分析本工程为商务办公用房，共2栋楼，地上32层，悬挑从5层开始，每5层一悬挑，共计悬挑5次，由于工程占地面积较大，悬挑脚手架使用量较大。

我们于2012年4月2日~9日，对施工中的金地滨河国际、万恒领域二期、华润凯旋门三项目进行了走访调查，对影响悬挑脚手架悬挑梁的锚固件质量、材料损耗、资源浪费等进行了统计，统计如下表：悬挑脚手架悬挑梁锚固件调查分析表表2制表：许波荣制表日期：2012.04.09 以上统计的悬挑脚手架悬挑梁锚固件安装方法均为预埋Ω型预埋钢筋环、预埋U型钢筋拉环或锚固螺栓等传统方法，在传统施工中存在很多不足，预埋的钢筋或螺栓无法回收再使用，浪费严重，既不利于环保更不利于降低成本，而且预埋件在混凝土浇筑过程中容易位移，成品精度控制不精确。

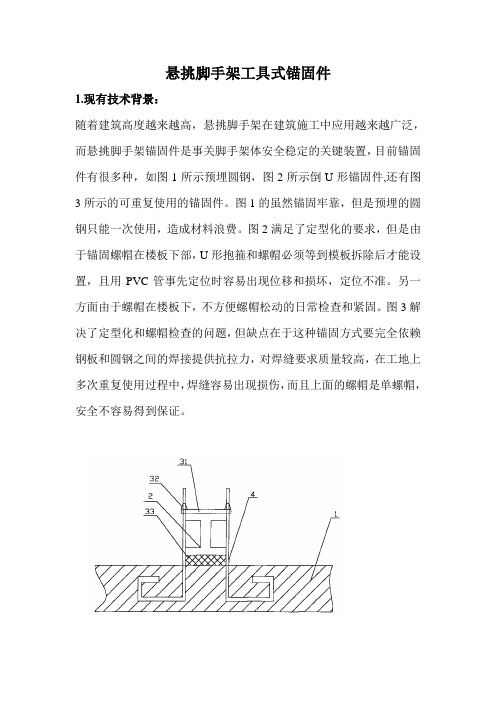

悬挑脚手架工具式锚固件1.现有技术背景：随着建筑高度越来越高，悬挑脚手架在建筑施工中应用越来越广泛，而悬挑脚手架锚固件是事关脚手架体安全稳定的关键装置，目前锚固件有很多种，如图1所示预埋圆钢，图2所示倒U形锚固件,还有图3所示的可重复使用的锚固件。

图1的虽然锚固牢靠，但是预埋的圆钢只能一次使用，造成材料浪费。

图2满足了定型化的要求，但是由于锚固螺帽在楼板下部，U形抱箍和螺帽必须等到模板拆除后才能设置，且用PVC管事先定位时容易出现位移和损坏，定位不准。

另一方面由于螺帽在楼板下，不方便螺帽松动的日常检查和紧固。

图3解决了定型化和螺帽检查的问题，但缺点在于这种锚固方式要完全依赖钢板和圆钢之间的焊接提供抗拉力，对焊缝要求质量较高，在工地上多次重复使用过程中，焊缝容易出现损伤，而且上面的螺帽是单螺帽，安全不容易得到保证。

图1 不可回收的锚固件图2 倒U形可回收的锚固件图3 圆钢焊接钢板可回收锚固件2、发明目的：本实用新型的目的在于提供一种工具化、定型化、施工定位方便、性能安全可靠的可重复使用的悬挑脚手架锚固件3、发明创造改进创新点：本实用新型采用了如下图所示的U形锚固件。

本实用新型的主要特点如下：（1）由于悬挑脚手架锚固件受拉，采用了U形锚固件，由U形钢材料本身提供抗拉强度，避免了由于焊缝可能影响到脚手架安全问题；（2）采用双螺帽紧固，避免了单螺帽安全可靠性低的问题；（3）U形锚固件下焊接钢板，方便定位；（4）PVC管在浇筑楼板混凝土之前随锚固件一起定位，不容易移位损坏；（5）在钢板上涂刷脱模剂，脚手架拆除时，方便锚固件的回收；三维图钢筋网片下施工工况图镀锌钢板配件图５、效果优点：围绕发明创造目的，说明由前述技术创新点所带来的优点效果，最好用数据说明。

６、举例：本工程在昆山地区多个建筑工地使用了，取得了良好的效果。

型钢悬挑脚手架工具式锚固件的设计与应用摘要：本文讲述了悬挑脚手架型钢锚固件的常规做法（“几”字形冷弯圆钢预埋环、U形钢筋拉环或锚固螺栓），并分析了其中的一些缺点和不足。

通过对型钢悬挑脚手架工具式锚固件的研究设计，在保证安全性和使用功能的前提下，提高了型钢预埋精度和施工效率，降低了建筑能源消耗和非实体费用支出，是较为理想的悬挑脚手架型钢锚固件做法，具有良好的社会和经济效益，值得推广和应用。

关键词：型钢悬挑脚手架；工具式锚固件；研究设计；非实体费用1前言根据国家统计局发布的国民经济运行情况数据显示，2013年全国建筑业总产值为159313亿元，同比增长16.1%；全国建筑业房屋建筑施工面积为113亿平方米，同比增长14.6%。

建筑耗能是中国能源消耗的三大“耗能大户”之一，建筑耗能随着建筑总量不断攀升，有效降低建筑能源消耗，已成为全民共识。

随着经济的快速发展，技术的不断提高，建筑高度不断增高，小高层和高层建筑成为今后建筑行业的发展趋势。

型钢悬挑脚手架由于其独特的优势，被广泛应用于小高层和高层建筑的装修脚手架，悬挑脚手架型钢锚固件是保证架体安全稳定的关键装置，鉴于目前常用的型钢锚固件存在回收利用率低、材料浪费严重、预埋精度较差、施工效率不高等缺点和不足，研究设计一种可以周转利用、并能保证预埋精度和施工效率的工具式锚固件，能够切实达到节能降耗和绿色施工的目的。

2常用型钢锚固件的做法及缺点2.1常用型钢锚固件的做法由于国内各建筑企业的施工管理水平良莠不齐，悬挑脚手架型钢锚固件的做法也不尽相同，常用的主要为“几”字形冷弯圆钢预埋环（如图1所示）、U形钢筋拉环及锚固螺栓（如图2所示）等几种类型。

其中，较为规范的锚固件做法是根据住房和城乡建设部2011年发布的《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中相关构造规定设置的。

锚固型钢悬挑梁的预埋环或锚固螺栓直径不宜小于16mm，预埋环、锚固螺栓与型钢之间的间隙应用硬木楔侧向楔紧。

悬挑脚手架型钢锚固螺栓循环利用标准化做法一、传统悬挑脚手架型钢锚固做法及缺点二、悬挑脚手架型钢螺栓锚固循环利用做法及优点三、循环利用锚固螺栓施工工艺四、工程应用情况一、传统悬挑脚手架型钢锚固做法及缺点现行的JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范第6.10型钢悬挑脚手架，文中对锚固型钢脚手架悬挑梁的做法做了如下介绍：“型钢悬挑梁固定端应采用2个及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并于梁板底层钢筋焊接或绑扎牢固，锚固长度应符合现行国家标准GB50100混凝土结构设计规范中钢筋锚固的规定”。

随着新施工工艺的不断改进、创新，传统做法已存在下列弊端：1.为防止U型环预埋的高度不够，现场通常都会预埋长一点，导致型钢安装完毕后，用气焊切割U型环现象，浪费材料。

2.U型钢筋拉环或锚固螺栓预埋入梁板结构砼中为一次性投入，不能周转使用。

采用焊接工艺时，锚固点焊接质量完全由操作工人的技术水平决定；采用螺栓锚固工艺时，只有上部栓帽和压板可以回收利用，且后期拆除时还需要割除预埋的U型环，费时费工费料，不能满足绿色施工节材的要求。

3.预埋U型钢筋拉环或锚固螺栓在考虑定位准确的同时还要保证固定牢固、浇筑砼时必须采取措施防止预埋环或螺栓偏位或倾斜，增加施工难度。

二、悬挑脚手架型钢螺栓锚固循环利用做法及优点用带套丝的φ18mm的圆钢（HPB300钢筋），2块Q235方钢板（一块与圆钢焊接牢固做锚板、一块做压板使用）制作成标准锚固件，在结构楼板模板铺设完成绑扎底板钢筋前将锚固件紧贴于模板上放置，按施工方案经过计算机排版确定的位置定位准确后用小铁钉嵌固于木模板上，并在圆钢上套上直径25mm的PVC套管后浇筑混凝土。

待混凝土强度满足上人条件后安装工字梁就位，再安装上部压板，双螺帽加垫片拧紧。

外架拆除后只要将螺帽拧出卸下压板，移走工字钢梁，用小锤垫木方轻轻敲击螺杆头，预埋至混凝土板底部的带螺杆的锚板即可拆除（下部需用安全网做简易兜接）。

悬挑梁工字钢外锚固点要求1. 啥是悬挑梁工字钢外锚固点悬挑梁工字钢就像一个大力士，在建筑结构里起着很重要的支撑作用呢。

这个外锚固点啊，就像是大力士的脚，稳稳地扎在地上（当然，这里的地是建筑结构的一部分啦），它是让悬挑梁工字钢能够好好工作，承受各种力量的关键部位。

如果把悬挑梁工字钢看成是一根伸出去的手臂，外锚固点就是手臂和身体连接并且固定得很牢的地方。

在实际的建筑场景里，就像盖高楼大厦的时候，悬挑梁工字钢外锚固点要是没弄好，那可就危险啦。

想象一下，一个人站在一个摇摇晃晃的梯子上，就因为梯子脚没固定好，随时可能摔倒。

这和悬挑梁工字钢外锚固点没达到要求的后果有点类似呢。

2. 位置要求外锚固点的位置很有讲究。

它不能太靠近悬挑梁的端部，不然就像一个人挑东西，东西太重，但是支撑点太靠外，很容易失去平衡。

一般来说，要根据悬挑梁的长度、承受的荷载等因素来确定合适的位置。

比如说，如果悬挑梁比较长，那外锚固点可能就要稍微往里面一点，这样才能保证整个结构的稳定性。

在一些建筑规范里，可能会明确规定外锚固点距离悬挑梁端部要有一定的比例关系。

这就像是给建筑结构制定了一套规则，大家都得按照这个规则来，才能保证建筑的安全。

就像我们玩游戏，也得遵守游戏规则才能玩得下去呀。

3. 锚固长度要求锚固长度也是个重要的点。

这个长度就像是外锚固点扎根的深度。

如果锚固长度不够，那就像小树苗扎根太浅，风一吹就倒了。

在建筑中，锚固长度要根据工字钢的型号、混凝土的强度等级等因素来确定。

比如说，对于某种型号的工字钢，在强度等级为C30的混凝土中，锚固长度可能要达到一定的数值，像500毫米之类的。

这都是经过很多工程实践和计算得出来的结果呢。

要是随便缩短这个长度，那外锚固点就可能拉不住悬挑梁工字钢，导致结构出现裂缝或者更严重的破坏。

4. 锚固方式要求外锚固点的锚固方式有多种。

一种常见的是采用螺栓锚固。

这就好比用钉子把东西钉住一样，螺栓要选择合适的规格，不能太细也不能太短。

预置锚件固定悬挑架挑梁施工技术的研究与应用摘要：目前，在高层建筑施工中，悬挑架被广泛用作建筑结构施工的外脚手架。

设置安全可靠的悬挑架已成为建筑工地安全文明施工的重要保证。

悬挑架体由钢管和钢管扣件脚手架组成。

悬挑架的钢悬挑梁(一般为工字钢)锚固端与建筑物固定。

传统的方法是采用楼板预埋钢圈法，常用的方法有楼板螺栓法、楼板预埋螺栓法、梁侧预埋铁件法。

预锚法是固定悬臂梁的施工技术，是对上述施工方法的改进。

其应用工具简单，操作方便，螺钉、紧固螺母等大部分工具材料可回收利用，省工省料。

关键词：预置锚件，悬挑架，挑梁；通过工程实例，阐述了预置锚件固定悬挑架挑梁施工工艺及施工操作要点，指出其在工程实践中，满足施工现场安全文明标准化要求，同时实现了工具化和可重复利用，推广前景良好。

一、施工技术特点1.预置锚件法固定悬挑架挑梁，施工操作简便，可靠性好，通过施工实践应用，效果良好。

2.预置锚件法固定悬挑架挑梁，施工时只需在设计固定挑梁位置，埋设预置锚件，预置锚件自带相对位置固定装置，与顶板、梁(墙)模板采用钉子固定，操作简便，无需专用工具。

除预制锚件外，其余固定装置均为可周转使用工具，拆除架子后把楼板上的PVC预埋管割除即可，对后续工序影响小，速度快、效率高。

3.预置锚件法固定悬挑架挑梁，只在混凝土浇筑时适当注意成品保护，安位置确定后，普通工种工人都可操作，没有任何施工技术难度，是一种值得推广且易于推广的施工技术。

二、施工工艺流程及操作要点1.施工工艺流程。

（1）楼板预置锚件法工艺流程。

专项方案编审论证、施工准备→挑梁及预置锚件定位→安装预置锚件→浇筑混凝土→安装螺杆→安装悬挑架挑梁(安放挑梁→安装压梁→紧固螺母)→安装上层预置锚件→安装拉索→检查验收、搭设外架。

（2）梁(墙)侧预置锚件法工艺流程。

专项方案编审论证、施工准备→挑梁及预置锚件定位→安装预置锚件→浇筑混凝土→拆除模板→安装螺杆→安装悬挑架挑梁(安放挑梁→紧固螺母)→安装上层预置锚件→安装拉索→检查验收、搭设外架。

预置锚件固定悬挑架挑梁施工技术摘要：悬挑架广泛应用于建筑工程，悬挂钢梁的反复使用不仅提高了施工进度，而且降低了材料的成本。

悬臂支架悬臂梁后端和结构锚固定系统的一个重要组成部分悬臂支架，使用组合是固定的，悬臂系统的安全应用能够降低建设成本，减少材料消耗，节约资源，具有非常重要的意义，是一种新型的悬臂梁，提出了锚固定端和结构施工方法的系统。

关键词：施工技术；高层建筑；预置锚件；悬挑架前言：目前，在高层建筑施工中，建筑围护结构一般采用悬臂架，悬臂架安装安全可靠，已成为施工现场安全文明施工的重要保证。

悬臂架采用钢管紧固件支架，悬臂架钢挑梁锚固端，传统的做法是采用地板嵌入式条带环法，常用方法地板式锚杆法、地埋锚杆法、梁内嵌铁件等。

预设锚固定悬臂机架的施工工艺，是在上述几种施工方法的改进，应用工具的方法很简单，操作方便，大部分的工具材料，如螺丝，紧固螺母可以周转使用，节省劳动力、材料，经济合理，过程简单，安全可靠，造型美观，适合推广。

1 工程概况华远海蓝城六期工程总建筑面积约20.8万平米，地下1层，地面33/16/18层，高99/52.8/47米，根据项目的实际情况，16、18层住宅楼4层以上的脚手架悬吊在3层以上。

水平的悬臂梁为16号工字钢梁，包括建筑长度是1.2米，建筑锚固长度1.5米，拉杆和建筑联合，使用钢丝绳拉杆间距相应的垂直杆纵向间距，工字钢采用6 x 37钢丝绳连接到主楼。

2 施工技术特点（1）预制锚索固定在悬吊梁上，施工操作简单可靠，施工实践应用良好。

（2）锚杆法预置固定悬臂架挑梁，只有在确定固定的挑梁位置设计时，埋设预置锚杆件，预置锚具相对位置固定装置，屋面梁（墙）模板采用钉固定，操作简单，没有特殊工具。

除预制锚件外，其余的固定装置都可以重新使用去除架子上的聚氯乙烯埋入管道的工具可以被移除，这将对后续的过程产生很小的影响且快速、高效。

（3）预置固定悬臂架采用锚泊法，仅在适当的注意对混凝土浇注的产品保护，安装位置确定，工人的一般工作类型是作业，没有施工技术难度，是一种物有所值促进和推广施工技术。
