玻璃采光顶工程施工方案

钢结构玻璃采光顶

由于采用空间拉杆结构，且整个拉杆处于空间立体中无可靠的支撑。墙体只有四周椭圆形的底翻梁，而整个结构体系及玻璃顶都处于翻梁之上并呈椭圆壳形状，对施工要求非常高。在施工前对顶部建筑物结构进行全面而精确的测量是首要的，其中标高尺寸，椭圆弧度，长、短轴等的详细尺寸精度要求达到毫米，因为要根据测量得到的尺寸调整原设计尺寸。 具体的测量施工要点首先是测出椭圆长、短轴，按图纸的分割尺寸定出每块分格约20×2=40个点的位置，，根据这些位置做出辅助的定位装置及定位结构，按每一榀杆链桁架的位置拉出上下线（钢丝绳）并且在钢丝上定出每一榀屋架中的每个结点的位置，从而测出每根拉杆的实际尺寸，靠近边缘时应注意到支座的关键尺寸（需换算）。

施工安装时的难度第一要考虑如何在一个没有支承的空旷的屋顶中间，将每根杆件一一连成，并且组成单个鱼腹式桁架与四边的支撑构件连接；第二，要考虑如何将纵、横向之间的桁架连成一个整体并且符合设计要求，达到即美观又牢固的结构形式；第三，应考虑点爪与玻璃之间的安装关系。由于玻璃外表面呈椭圆形状，因此对平面玻璃要做成椭圆形，且要求美观，有一定难度；第四，因为玻璃的连接是四点爪的点接触形式，所以玻璃误差很难在施工中得到控制。如控制不当则会造成大量玻璃的损坏、破裂、甚至无法安装，因而施工时对尺寸的控制是需有较高技巧的，也是非常关键的。

底板安装是非常重要的环节之一，所有拉杆的拉力全部通过这底板传给环梁以保持结构的稳定性。因此首先按测量环梁放出线定位，对环梁进行打孔（对拉螺拉），按底板上的孔尺寸操作，然后进行安装，钻孔时要每块板一一对应作好编号以保证其精度要求，安装时要求用测力扳手将螺栓拧紧，再按设计要求加力至符合要求为止。过后1～2天后再用测力扳手按设计值紧固一下，保持无松动及歪斜等现象，并保证板块位置的正确性。

支座安装是安装关键，关系到整个拉杆的精度以及下料的准确性、拉杆的受力状况，因此安装时应尽可能减少误差，定位准确。将上下两支座的距离，水平高低，左右前后位置，按毫米以内及时调整，操作时应初定位后，上好调整螺栓稍微拧紧再精确调整支座完成，拧紧螺栓后用电焊烧牢并保证电焊的美观及强度。

玻璃采光顶

本章适用于民用建筑中各种结构形式的玻璃采光顶工程。

一、材料

（一）钢材

1．玻璃采光顶使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等 ,均应符合现行国家和行业标准的规定要求。

2．玻璃采光顶使用的钢材，用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚不得小于3.5mm，强度应按实际工程计算。

3．碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应≥45μm。

4．钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。

（二）铝合金材料

1．玻璃采光顶所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。

2．铝合金型材应符合《铝合金建筑型材》（GB5237）对型材尺寸及允许偏差的规定。铝型材应采用高精度级。

3．阳极氧化膜最小平均膜厚不应小于15μm，最小局部膜厚不应小于12μm；粉末静电喷涂涂层厚度平均值应不小于60 μm，其局部厚度不应大于120 μm且不应小于40 μm；电泳涂漆复合膜局部膜厚不应小于21μm。氟碳喷涂涂层平均厚度不应小于30 μm，最小局部厚度不应小于25 μm。

4．以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，严禁采用PVC材料。用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙脂）材料。

5．玻璃采光顶使用的铝合金型材，用于主龙骨和次龙骨受力杆件的截面受力部位的铝合金型材壁厚不得小于3mm。

6．铝合金型材表面清洁，色泽均匀。不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜 （涂）层脱落等缺陷存在。

（三）紧固件

1．玻璃采光顶所使用的各类紧固件，如螺栓、螺钉、螺柱、螺母和抽心铆钉等紧固件机械机械性能，均应符合现行国家标准规定要求。

安阳市人民医院整体搬迁建设项目门急诊综合楼工程

1 河南省第二建设集团有限公司

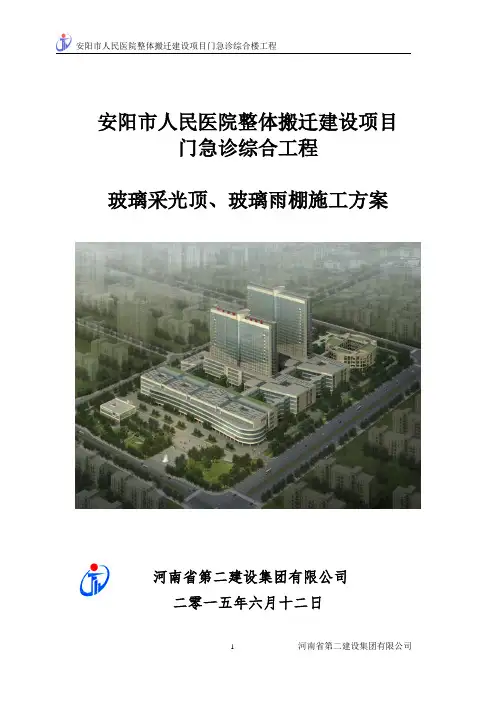

安阳市人民医院整体搬迁建设项目

门急诊综合工程

玻璃采光顶、玻璃雨棚施工方案

河南省第二建设集团有限公司

二零一五年六月十二日 安阳市人民医院整体搬迁建设项目门急诊综合楼工程

2 河南省第二建设集团有限公司

一、编制依据

1.1、施工图纸、图纸会审、设计变更单、施工组织设计

1.2、标准、规范、规程及其他

序号 施工规范、规程名称 编 号

1 《建筑装饰装修工程施工质量验收规范》 GB50210-2001

2 《建筑工程施工质量验收统一标准》 GB50300-2001

3 《钢结构工程施工质量验收规范》 GB50205—2001

4 《建筑施工手册》

注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。

二、施工部位的工程概况

安阳市人民医院门急诊综合楼工程地下一层，地上五层，建筑面积：74432㎡，建筑高度：23.85m。本工程共有钢结构玻璃天窗三处，玻璃雨棚多处。天窗及雨棚图已由专业公司深化设计完毕。

三、施工准备。

1、施工临时设施、施工机具设备、施工材料、施工用电以及必要的消防、救护器材等。

2、防腐材料按材料品种分类存放，不得混放；易燃品应隔离存放；防止日光直射；做到下防潮上防雨。

3、对所有参加本工程施工的人员，进行必要的技术安全技术交底，学习领会纪律、安全、消防等方面的规章制度。 安阳市人民医院整体搬迁建设项目门急诊综合楼工程

3 河南省第二建设集团有限公司

-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------

-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------

玻璃采光顶

本章适用于民用建筑中各种结构形式的玻璃采光顶工程。

一、材料

（一）钢材

1．玻璃采光顶使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等 ,均应符合现行国家和行业标准的规定要求。

2．玻璃采光顶使用的钢材，用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚不得小于3.5mm，强度应按实际工程计算。

3．碳素结构钢和低合金结构钢应进行有效的防腐处理。当采用热浸镀锌处理时，其膜厚应≥45μm。

4．钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。

（二）铝合金材料

1．玻璃采光顶所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。

2．铝合金型材应符合《铝合金建筑型材》（GB5237）对型材尺寸及允许偏差的规定。铝型材应采用高精度级。

3．阳极氧化膜最小平均膜厚不应小于15μm，最小局部膜厚不应小于12μm；粉末静电喷涂涂层厚度平均值应不小于60 μm，其局部厚度不应大于120 μm且不应小于40 μm；电泳涂漆复合膜局部膜厚不应小于21μm。氟碳喷涂涂层平均厚度不应小于30 μm，最小局部厚度不应小于25 μm。

4．以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，严禁采用PVC材料。用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙脂）材料。
